Мелкозаглубленный фундамент
Как уже упоминалось в отношении ленточного вида такого фундамента, он используется строго для возведения небольших деревянных домов. Довольно редко же применяется в случае возведения каменных, с условием их габаритов до 36 квадратных метров (к примеру, в случае строительства бани).
Основные аспекты заложения
Для создания хорошего фундамента, который будет соответствовать всем требованиям и государственным стандартам необходимо учитывать некоторые особенности его заложения:
Работы желательно проводить в летнее время, а также к приходу зимнего сезона нельзя оставлять мелкозаглубленный фундамент без нагрузки. В крайнем случае необходимо предусмотрение временной теплоизоляции.
Обязательно требуется устройство гидроизоляции
Важно выполнить ее в 2 слоя, первый в качестве стартовой обработки, т.е. не большой, второй же финишный – более толстый.
Заложение ни в коем случае нельзя начинать на замерзшем основании.
Допускается оборудование каналов под водопровод и канализацию, при этом существуют определенные нормативы, а именно расстояние от фундамента при продольном обустройстве должно быть не менее 2,5 метров, при устройстве поперек фундамента – траншея не должна быть шире 90 сантиметров.
Допускается строительство небольших подвалов.
Как возводится монолитное основание?
По своим несущим способностям данный фундамент превосходит остальные виды фундамента для дома. Не случайно большинство многоэтажных конструкций возводится именно на таком основании. Процесс подготовки к строительству выполняется следующим образом:
- Роется котлован, поверхность которого выравнивается по уровню.
- Сооружается песчано-гравийная подушка и подготавливается основание под укладку плит. Утрамбованную подушку нужно гидроизолировать слоем рубероида или пленки. Вместо песка в подушке может использоваться пенополистирол, который обладает необходимой прочностью.
- На подушку и гидроизоляционный слой укладывается плита, армированная сверху и снизу. Чаще всего для армирования используется сетка, диаметр прутов которой зависит от типа грунта.
- В плотных грунтах иногда присутствует радиоактивный радон, защититься от которого можно полиэтиленовой мембраной – она прокладывается между пенополистиролом и плитой.
- Как залить фундамент? Проще всего – бетононасосом, который равномерно разглаживает бетонную массу. Уплотнение бетона можно выполнить электрическим вибратором.
Толщину плиты следует выбирать в зависимости от того, насколько массивен дом, какие материалы применяются для возведения стен и каково состояния почвы. Чаще всего для строительства коттеджей применяется монолитная плита толщиной 15-35 см, а в кирпичных и блочных домах – не меньше 20 см. Если потребуется проведение канализации, водопроводной системы и электричества, то в плитах заранее нужно будет проделать отверстия определенного диаметра. После прокладки инженерных коммуникаций щели между стенами фундамента и непосредственно трубами подвергаются герметизации.
Винтовой фундамент
Винтовой фундамент в современном строительстве встречается все чаще и чаще, при этом невозможно упустить из виду его преимущества. Конечно изначально предназначение винтовых свай было совсем другое, а именно они служили в роли опор для установки высоковольтных линий электропередач, а также при строительстве мостов. Но индустрия шагает вперед и все чаще можно встретить винтовой фундамент сфере частного домостроения. В особенности при загородном строительстве, иногда, они даже незаменимы.
Технология строительства
Для начала необходимо понять, что же такое винтовая свая. В ее конструкции все довольно просто. Если обычные сваи имеют острый конец, то в случае с винтовой у нее вместо него наварена металлическая лопасть. При любом строительстве, где используется подобная технология, такую сваю вкручивают в землю минимум на полтора метра.
Вкручивание проводится до того момента, пока не будет полностью пройден неустойчивый грунт, после того каждая из свай обрезается и выравнивается по необходимому уровню, на котором в дальнейшем будет стоять постройка.
Далее проводится бетонирование до среза, а верхушка покрывается защитными составами. Следует отметить, что такая свая имеет значительно большую несущую способность, чем обычная. Это обусловлено уплотнением почвы под собой за счет площади лопасти.
Преимущества
Винтовой фундамент с каждым днем набирает популярность, а благодаря появлению новых моделей свай может даже конкурировать с другими видами даже в стандартных условиях эксплуатации, а если уже говорить об использовании конструкции на территории сложного ландшафта или слабого грунта, то здесь довольно крупные преимущества:
- Не требует разработки грунта.
- Процесс строительства может проводится в любых условиях как в климатических, так и дислокационных.
- А к зданию, установленному на таком основании, без проблем можно построить пристройку или другие новые сооружения.
- Обустройство проводится в кротчайшие сроки.
- Возможно заложение на несколько дней.

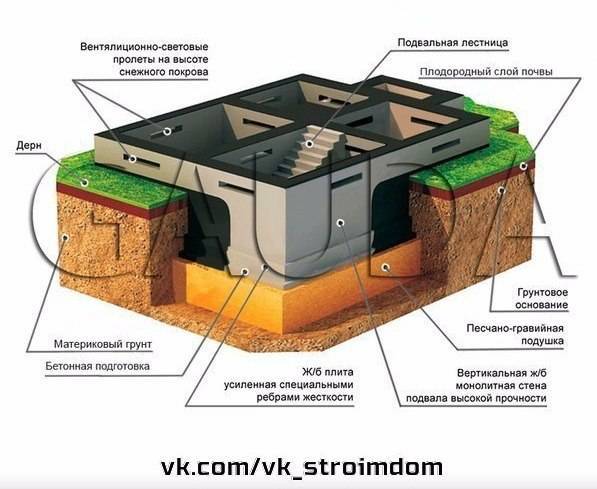

Особенности монолитного фундамента
Монолитный фундамент возводится на основе плит. Это основание целесообразно укладывать в нескольких случаях:
- Если на строительном объекте грунт слабый, а на здание приходится значительная нагрузка.
- Если грунт основания разрушен.
- Если есть необходимость в защите от высокого уровня грунтовых или талых вод.
Различные виды монолитных фундаментов ценятся за способность выравнивания вертикальных и горизонтальных перемещений грунтов, а также стойкость по отношению к воздействию грунтовых вод. К тому же возведение фундамента отличается простотой как проектирования, так и исполнения. К отличительным особенностям монолитного основания можно отнести:
- высокую несущую способность;
- противостояние смещению и вспучиванию грунта;
- простоту конструкции;
- стойкость к воздействию грунтовых и талых вод;
- возможность возведения цокольного этажа, который будет защищен от талых вод.
Монолитный фундамент хорош для грунта на песчаной подушке и грунта, который сильно сжимается. Поскольку плита покрывает весь периметр здания, фундаменту не грозит смещение. К недостаткам подобного основания можно отнести высокую стоимость.
Плавающий фундамент
Плавающий фундамент станет хорошим решением для обустройства на пучинистом, насыпном или слабонесущем грунтах. Благодаря своей простой конструкции он максимально практичен, кроме того фундамент остается достаточно хорошо защищен.
Устройство плавающего фундамента
Устройство такого вида фундамента проводится достаточно просто, но можно различить несколько вариаций, в случае стандартного обустройства или подготовку под легкое здание.
Стандарт:
- Обустраивается траншея шириной 50, при глубине в 70 сантиметров.
- Проводится укладка одного ряда бутобетона.
- Далее проводится монтаж арматуры в траншею.
- Далее опять используется бутобетон.
- В последнюю очередь проводится надстройка цоколя.
После окончания монтажа необходимо время до полного застывания, требуется оставить фундамент на неделю в мокром состоянии, после чего на несколько дней в сухом.
При строительстве более легких зданий конструкция может немного изменятся:
- Подготавливается траншея глубиной 0,6 м
- Далее проводится засыпка щебнем и песком 10 и 50 сантиметров соответственно
- После усадки на уровне земле обустраиваются площадки, после чего из кирпича на них выполняются столбики.
- Сверху предусматривается покрытие рубероидом и досками.
Плита в качестве основания дома
Модель плитного фундамента
В том случае, если планируется строительство на плавающих почвах, которые подвержены сильному и неравномерному сжиманию, просадочных или пучинистых грунтах, целесообразно будет возводить плитный фундамент. Выглядит этот вид он как монолитная или же решетчатая плита, собранная из железобетонных балок с заделанными стыками. Этот тип фундамента возводят по всей площади строения, а не только под несущими стенами. Кстати сказать, «плавающий» фундамент целесообразно закладывать в том случае, если стройка планируется на том участке, где уровень грунтовых вод располагается близко к поверхности земли (менее одного метра). Недостатком этого типа фундамента будет только лишь его высокая стоимость.
Почему именно ленточный фундамент
Ленточным называется такой тип фундамента, когда он представляет собой одну сплошную конструкцию, без разрывов на отдельные блоки и участки. Это дает много преимуществ, среди которых можно отметить:
- Повышение прочности конструкции. Дом будет стоять на одной основе, ситуация, когда какая-то его часть, например, отдельно взятая стенка, начнет проседать, исключается;
- Уменьшение нагрузки. Нагрузка от веса здания будет равномерно распределяться на весь фундамент, по всему его периметру. Это исключает возникновение трещин, перекосов и тому подобных неприятностей;
- Простота сооружения и конструкции. Соорудить ленточный фундамент своими руками не составит большого труда. Каждый человек, способен держать мастерок в руках, осилит эту задачу;
- Относительная дешевизна на необходимые материалы. В конструкции ленточного фундамента используются вполне дешевые и доступные большинству людей материалы, типа, арматуры и бетонной смеси. Это положительно влияет на его конечную стоимость.
Как залить фундамент: основные этапы, пошаговая инструкция Ленточный фундамент своими руками: пошаговая инструкция Как залить фундамент: этапы работы, схемы и способы создания основания Заливка фундамента своими руками: этапы проведения работ Также стоит уделить внимание следующим статьям:
Основные ошибки
Чаще всего происходит осадка песчаной подушки, возникающая из-за некачественного уплотнения слоя засыпки. Кроме того, нередко встречается применение неподходящих материалов, в особенности — бетона не той марки.
Некоторые недобросовестные поставщики доставляют материал низкого качества для экономии. Опытные специалисты рекомендуют заказывать более тяжелый бетон — вместо М200 брать М250. Разница в стоимости и массе невелика, но появляется надежда на то, что материал окажется более прочным.
Кроме того, нередко пытаются сократить расходы денег и трудов, отказываясь от гидроизоляции и утепления. Эти процедуры требуют некоторого времени, но, по сравнению со сроком службы основания, они выполняются очень быстро и пренебрегать ими нельзя.
Пример самостоятельного расчёта ширины ленточного фундамента
Чтобы лучше понять, как рассчитать ширину монолитной ленты, нужно рассмотреть это на примере. Первоначально нужно систематизировать исходные данные необходимые для расчёта.
Исходные данные:
- размер дома в плане – 10 м х 10 м. Площадь застройки – 100 м2;
- внутри дома посередине расположена несущая стена;
- стены кирпичные, толщиной в 1 кирпич – 250 мм и высотой 2,7 м. Удельный вес кирпичной кладки – 1600 кг/м3;
- кровля из шифера – 40 кг/м2;
- перекрытие из железобетонных плит – 500 кг/м2;
- глубина промерзания почвы – 700 мм;
- уровень грунтовых вод – 2,2 м;
- грунтовое основание – сухой суглинок средней плотности с расчётным сопротивлением 2 кг/см2;
- снеговая нагрузка – 50 кг/м2;
- полезная нагрузка – 20 кг/м2.
Определение суммарной нагрузки от дома на ленточный монолитный фундамент
На основе имеющихся исходных данных делают расчёт суммарной нагрузки на фундамент. Также определяют габариты монолитной ленты. Необходимо, чтобы застройщики сделали расчёт в следующем порядке:
Кровля
Крыша из шифера двускатная. С учётом уклона кровли и её свесов применяют коэффициент 1,1. Нагрузка от кровли составит: 100 м2х1,1х40 кг/м2 = 4000 кг.
Кирпичные стены
Чтобы определить нагрузку от стен, зная их толщину, нужно подсчитать их длину. Длина стен по периметру составит: (10 х 4) – (0,25 х 4) = 39 м. Вычет удвоенной толщины кирпичной кладки сделан потому, что оси плана дома проведены посередине толщины стен. Длина внутренней несущей стены составит 10 – 0,25 = 9,75 м. Общая длина несущих стен будет равна 48,75 п.м.
Объём кирпичной кладки составит: 48,75 х 0,25 х 2,7 = 32,9 м3. Полная нагрузка от кирпичных стен равна: 32,9 х 1600 = 52 670 кг.
Перекрытие из железобетонных плит
Одноэтажный дом имеет перекрытия в двух уровнях. Это перекрытие цоколя и потолок в доме. Площадь перекрытий равняется: 100 х 2 = 200 м2. Соответственно нагрузка от плит перекрытий будет равна: 200 м2 х 500 кг/м2 = 100000 кг.
Снеговая нагрузка
Для расчёта снеговой нагрузки берут общую площадь кровли дома – 100 х 1,1 = 110 м2. Снеговая нагрузка составит: 110 м2 х 50 кг/м2 = 5 500 кг.
Полезная нагрузка
Норма этой нагрузки рассчитана на основе усреднённых величин веса технического оборудования, внутренних коммуникаций, отделки помещений, мебели и прочего. Удельный вес полезной нагрузки колеблется в пределах 18 – 22 кг/м2.
Расчёт полезной нагрузки производят на основе среднего показателя – 20 кг/м2. Вес составит: 100 м2 х 20 кг/м2 = 2000 кг.
Итого суммарная нагрузка на фундамент будет равна: 4 000 + 52670 + 100 000 +2 000 = 159 000кг.
Расчёт ширины монолитной ленты
Согласно вышеуказанной формуле определяют минимальную площадь подошвы фундамента:
(1,2 х 159 000 кг) : 2 кг/см2 = 95 400 см2. То есть минимальная допустимая площадь подошвы основания дома будет равняться 10 м2.
Общая опорная площадь кирпичных стен определяется произведением длины в плане несущих стен на их толщину: 48,75 м х 0,25 м= 12,18 м2.
В результате видно, что расчётная опорная площадь меньше минимальной опорной площади стен. Следовательно, ширина ленточного фундамента должна быть равна 250 мм + 100 мм = 350 мм.
Потребность в материалах для устройства монолитной ленты
Учитывая толщину промерзания грунта (0,7 м) и глубину уровня грунтовых вод (2,2 м), монолитную ленту делают мелко заглублённой – 1 м.
Для заливки опалубки используют бетон М 300. Объём потребности в бетонном растворе равен: 0,35 м х 1 м х 48,75 м= 17 м3.. С учётом непредвиденных потерь потребность в бетоне составит 17,3 м3.
Арматурный каркас состоит из 4-х продольных арматурных стержней периодического профиля диаметром 12 мм. Так как поперечные стержни каркаса делают из тех же стержней, то общая потребность в арматуре составит: 50 м х 4 = 200 м.
Из всего вышесказанного можно сделать вывод о том, что высчитать ширину, высоту и длину ленточного фундамента для своего дома вполне под силу мало-мальски сведущим в строительном деле людям.
Фундамент ленточного типа
У частных застройщиков ленточный фундамент является наиболее популярным видом основания. По конструкции он полностью повторяет периметр дома. В зависимости от количества несущих стен он может иметь несколько перемычек. По глубине заложения, основание может быть двух типов:
- Мелкозаглубленное;
- Глубокого заложения.
Первый наиболее всего подходит для зданий с небольшим весом, возводимых на слабопучинистых грунтах. Чаще всего это дома собранные из бруса, оцилиндрованного бревна, пенобетона. Мелкозаглубленный тип ленточных фундаментов позволяет сократить время строительства и сэкономить денежные ресурсы застройщика. Вместе с этим он не позволяет осуществить постройку цокольного этажа.
Для домов, стены которых выполнены из кирпича, камня или бетона используют ленточные основания глубокого заложения. Как правило, глубина фундамента такого типа должна быть ниже уровня промерзания грунта на 0,2…0,3 метра. Конструкция хорошо зарекомендовала себя на пучинистых грунтах. Она позволяет организовать в доме подвал или погреб. По сравнению с мелкозаглубленным аналогом, такая лента более устойчива и менее подвержена деформационным процессам.
- Монолитный;
- Сборный;
Монолитный тип представляет собой цельную железобетонную полосу, залитую по всему периметру дома. Предварительно в траншее монтируют опалубку из пиломатериалов, помещают в нее каркас из арматуры, представляющий собой цельную трехмерную конструкцию, после чего происходит наполнение бетоном. Главным преимуществом фундамента монолитного типа, расход материалов на который можно посчитать здесь, является его долговечность (до 150 лет). Он подойдет для возведения домов любой формы и конструкции. Для его устройства не требуется специальная техника.
Сборный тип ленточного фундамента как конструктор, собирается из тяжелых бетонных блоков ФБС. Главным его преимуществом является скорость и простота строительства. Подходит такая опора для дома в местах с сухими грунтами. Во влажных почвах без дополнительной гидроизоляции стыки между блоками будут пропускать сырость. Монтаж сборной ленты под дом требует использования дополнительной тяжелой техники, что вместе со стоимостью блоков делает конструкцию основания значительно дороже монолитного ленточного.
Армирование – обязательное условие сооружения хорошего фундамента
Пространственный каркас из стальной арматуры, укладываемый в фундамент, позволяет повысить его прочность и обеспечить долговечность. Для изготовления каркаса применяют стержни сечением 1-1,6 см, связанные отожженной проволокой.
Порядок сборки каркаса:
- Нарежьте прутки на заготовки требуемых размеров.
- Свяжите из стержней плоскую решетку с помощью вязальной проволоки.
- Соберите из двух плоских решеток каркас с помощью поперечных прутков.
Собранный каркас уложите на специальные подставки, гарантирующие фиксированное расстояние до бетонной поверхности.
Вставляют арматурный каркас и заливают яму бетоном при периодической утрамбовке

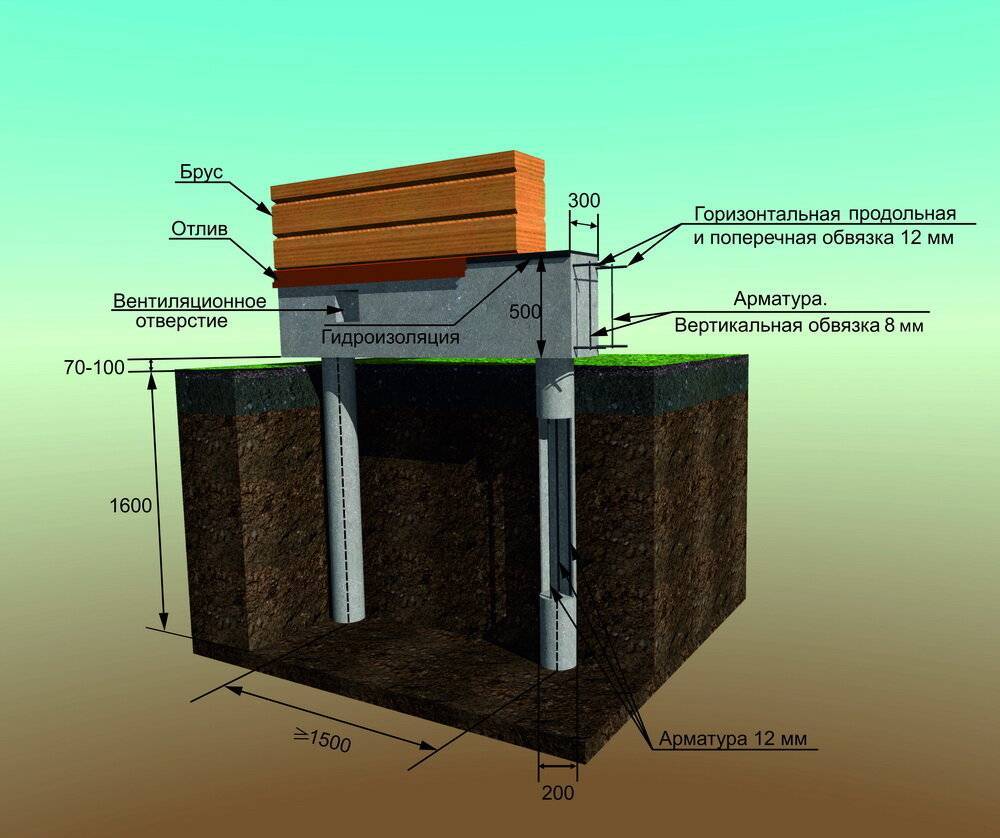

Столбчатое и свайное основание
Сваи фундамента соединяются ростверком
Фундамент на сваях для частного дома – наиболее приемлемый вариант в тех случаях, когда загородный дом расположен на берегу водоема или оврага. Это наилучший вариант при строительстве зданий на нестабильном грунте, отличающимся сыпучестью и подвижностью. Суть технологии строительства заключается в том, что в грунт внедряют сваи, по верхнему краю которых сооружают ростверк.
Особенность – возможность проведения монтажа самостоятельно только в случае использования винтовых свай. Все остальные (металлические, деревянные, железобетонные) требуют использования строительной техники
Решив возводить фундамент своими руками и выбирая между существующими типами конструкций, стоит уделить внимание столбчатому основанию. Подробнее о возведении такого основания смотрите в этом видео:
Это определенное количество столбов, сооруженных в специально подготовленных шурфах (скважинах). Для их создания используют:
- кирпич;
- бетонные блоки;
- камень;
- железобетонные конструкции;
- дерево.
Главное достоинство – минимальные сроки выполнения работ и необходимость приобретения сравнительно недорогих строительных материалов. На столбчатом фундаменте не возводят тяжелые постройки, но для дачного домика такое основание может считаться лучшим вариантом.
Выбор фундамента. С чего начать
Прежде чем начать выбирать фундамент, необходимо понять, для чего он нужен и какую функцию выполняет.
Фундамент – прокладка между зданием и грунтом. Он распределяет вес здания на грунт. Это не статичная конструкция – он может сжиматься, изгибаться, и, иногда, растягиваться. Чтобы дом на нем не деформировался, необходимо выполнить два условия:
- Осадки грунта под домом не должны быть больше определённых значений. Рассчитываются они по специальным формулам в зависимости от веса и конструкции здания, типа грунта, его влажности и пористости. Эти величины определяют по образцам, полученным при инженерно — геологических изысканиях;
- Грунт не должен менять структуру. Для каждого грунта, находящегося под постоянно увеличивающейся нагрузкой, наступает момент, когда его частицы начинают ломаться или смещаться относительно друг друга и он проседает. Значит, под подошвой фундамента не должно быть давления, при котором «сломается» грунт основания.
Материалы
Для сооружения ленточного фундамента используются разные материалы:
- Бетон.
- Кирпич.
- Камень бутовый.
Чаще всего используется вариант заливки бетона в опалубку, куда был установлен армирующий каркас из металлической арматуры. К бетонным конструкциям относится и сборный вариант, элементы которого изготавливаются на заводе. Эта технология проще и быстрее в монтаже. Но для установки фундаментных блоков потребуется подъемный кран, за услуги которого придется заплатить, что увеличит бюджет строительства.
Ленточный фундамент из кирпича сегодня используется редко
Но если выбран он, тогда надо обратить внимание при покупке на технические характеристики самого кирпича, а именно на прочность и на морозоустойчивость. Что касается бутового камня, то рекомендуется для сооружения большого каменного дома использовать прочные породы
Сложность сооружения фундамента ленточного из камня заключается в том, что придется подгонять камни друг к другу и по размерам, и по сопрягаемым плоскостям. На это уходит много времени, да и опыт такого строительства не помешает. Поэтому, если нет опыта, то от такого вида лучше отказаться в пользу бетонной конструкции.
Гидроизоляция
Как мы уже знаем, после монтажа опалубки подушка застилается рубероидом. Это горизонтальная гидроизоляция, которая защитит от влаги подошву фундамента. Этот же материал или аналогичный (толь, полимерная плёнка) следует наклеить при помощи мастики на боковые стороны, причём не только снаружи, но и внутри.
Внутренняя и наружная поверхности фундаментной ленты обязательно покрываются гидроизоляционым материалом
Наружную боковую (вертикальную) гидроизоляцию нужно защищать от механических повреждений, поскольку на неё будут оказывать давление грунт (при промерзании и сезонных подвижках) и грунтовые воды. Кроме того, она может быть повреждена при засыпке траншеи. Такой защитой может выступать утеплитель или стенка из кирпича. Если они по каким-либо причинам не могут быть установлены, нужно хотя бы наклеить гидроизоляцию в несколько слоёв.
Вместо отделки рулонным материалом можно применить оштукатуривание.
Сегодня выпускаются специальные составы на основе силикона, которые делают поверхность бетона несмачиваемой. Они устраняют капиллярный эффект в порах, благодаря которому происходит впитывание воды. Называются они гидрофобизаторами. Водорастворимые разновидности можно добавлять в состав бетона, производя объёмную гидрофобизацию.
Материалы на основе органических растворителей наносят на поверхность, при этом они пропитывают бетон на 1 – 2 см. Правда, нужно учитывать, что гидрофобизированный бетон имеет низкую адгезию, поэтому наклеить на него что-либо будет невозможно.
Земляные мероприятия
Земляные работы – одна из наиболее трудоемких операций в процессе строительства. Земляные мероприятия производятся различными методами:
Определите глубину залегания почвенных вод и состав грунта
- вручную с помощью штыковых и совковых лопат. Ручной метод характеризуется трудоемкостью и требует привлечения увеличенного количества рабочих для выполнения поставленной задачи в заданные сроки;
- с применением специальной строительной техники. Механизация земляных работ позволяет значительно ускорить их выполнение, что сокращает продолжительность общего строительного цикла.
Глубина сформированного приямка определяется видом сооружаемого фундамента:
- мелкозаглубленная ленточный основа расположена ниже нулевой отметки почвы на 70-80 см;
- глубина стандартного фундамента в зависимости от уровня промерзания почвы может составлять 160-180 см.
При излечении почвы обратите внимание на следующие моменты:
- обеспечьте вертикальность стенок траншеи;
- установите, при необходимости, подпорки, предотвращающие осыпание почвы;
- выровняйте дно приямка и проверьте горизонтальность с помощью уровня.
Предусмотренная проектом подушка из щебня и песка требует увеличения глубины траншеи на 15-20 см.
Порядок сооружения щебеночно-песчаной подсыпки:
- Насыпьте на основании приямка песок, обеспечив толщину слоя до 15 см.
- Увлажните песчаный массив и тщательно утрамбуйте его.
- Произведите повторную засыпку песка и дополнительное уплотнение.
- Уложите на песок слой щебенки толщиной 15-20 см и утрамбуйте.
Предотвратить заиливание гравийно-песчаной подсыпки для мелкозаглубленный основы позволит укладка геотекстильной ткани на дно приямка.
По периметру будущего здания выройте траншею нужной глубины, дно выровняйте с помощью песка
