Схема вентиляции в панельном доме

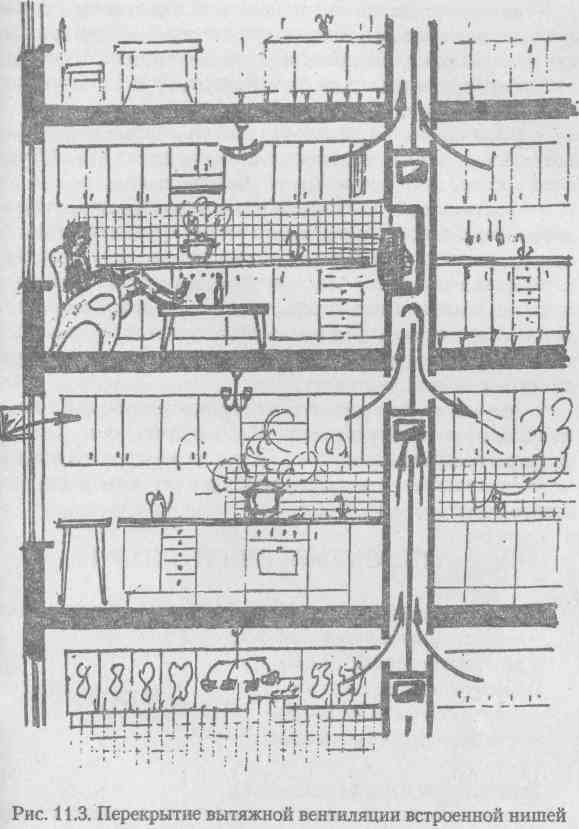

Что такое вентиляционная шахта в квартире, где находится и как выглядит

В квартире вентиляционная шахта может быть обустроена внутри капитальной стены на кухне или в санузле, иногда и в других комнатах – при этом мы не увидим архитектурной части самой шахты, а увидим только вывод в нее. Выводы обустраиваются под потолком в виде отверстий, которые закрывают решетками. Если же вентиляция проложена в накладном коробе внутри помещения, то эту конструкцию мы можем увидеть и безоговорочно узнать для чего она нужна.

Если рассматривать схемы, при которых отработанный воздух собирается под крышей дома, на чердаке, то такие схемы нельзя считать эталонными. Если же рассматривать схемы, при которых отработанный воздух будет собираться на чердаке, то их также нельзя назвать идеальными. Как минимум, для этого потребуется обустроенный чердак.

Важно! Вывод вентиляции на чердак станет 100-процентной причиной накопления в помещении чердака неприятных запахов – не забываем, что воздух выводится из кухонь и туалетов.

В многоквартирных домах с современной архитектурой используется альтернативный способ – в подвалах монтируется мощная установка, осуществляющая забор воздуха, он проходит очистку и подается в каждую квартиру принудительно, а после загрязнения он забирается вытяжным вентилятором.

Но, если разбирать элементарную вентиляционную шахту более подробно, то свое начало она берет в подвале (цокольном этаже) и заканчивается на крыше. Необходимо отметить, что типоразмеры вентшахт в многоквартирном доме составляют 30х60 см. Магистрали могут также изготавливаться из негорючего пластика, – он имеет большую долговечность и его легко очищать.

Вентшахта в многоквартирном доме схема

С назначением шахт мы разобрались. Остановимся более подробно на требованиях, которые предъявляются к их конструкциям.

Шахта должна быть герметичной, потому что для них рассчитывается конкретный объем воздуха. Если будут возникать утечки, то рассчитанный объем не будет заполнять и циркулировать через шахту, – ее работа будет неэффективной. Как минимум, это приведет к нарушению циркуляции, а как максимум – к застою и полной неработоспособности вентшахт. Все зависит от уровня утечек.

Конструкция и методы обустройства должны полностью соответствовать санитарным нормам. При строительстве вентиляционных магистралей категорически запрещается применение ветоши или пакли – она может намокнуть и загнить, распространяя неприятный запах по всему дому.

Важно! Если шахта не защищена грибком и сеткой из нержавеющей стали, то нередко в них залетают птицы, которые, не найдя выхода, умирают и также становятся причиной неприятного запаха и асептики.

Конструкции шахт в любых домах и сооружениях выполняются из негорючих материалов. Пожар в вентиляционной шахте моментально разнесется воздушными потоками и охватит все здание. Это очень опасно и такие прецеденты раньше возникали.

Примеры

Принципиальная схема для установки в загородных домах и на даче – вентиляция с естественной циркуляцией воздуха. Она подходит для кирпичных и деревянных зданий, а также сооружений из керамзитобетона. Как правило, проектирование именно такой схемы превалирует при строительстве многоквартирных домов. Если вы приобрели квартиру в «хрущевке», то ориентируйтесь на то, что там будет естественная вентиляция.

Естественный воздухообмен основан на явлении разности давлений воздушного столба. Вентиляционная система проста в установке и эксплуатации, не зависит от наличия электричества, не требует монтажа дорогостоящего оборудования. Однако система зависит от погодных условий, в частности, ветра, и температурных показателей, поскольку для естественной циркуляции необходимо, чтобы температура в помещении была выше, чем снаружи. В противном случае движение воздуха прекращается.

В век развивающихся технологий многие используют принудительную вентиляцию. Она может быть частично автоматизированной, когда оборудование используется только для нагнетания воздуха внутрь здания, или, наоборот, выведение испарений наружу, либо полностью механизированной, которая предполагает использование вентиляторов на обоих этапах.

Поскольку вентиляционная шахта на кухне обычно имеет больший диаметр, то все потоки устремляются к ней. В ветреную погоду этот мощный канал может «опрокинуть» более мелкий в санузле, образуя обратную тягу, то есть из туалета начнет дуть холодный ветер. В этом случае необходима грамотная установка принудительной приточной вентиляции.

На застекленном балконе или благоустроенной лоджии также необходима вентиляционная система. Существует несколько вариантов ее обустройства. В первую очередь – естественная за счет открывания окон, но в холодный период это не всегда удобно. Некоторые фирмы по производству окон встраивают в них вентиляционные отверстия, с помощью которых осуществляется микропроветривание. Чаще хозяева устанавливают вытяжку, которая обеспечивает вывод конденсата.

Приточно-вытяжная схема необходима для устройства вентиляции в комнате без окон, например, кладовки. В частности, многие технические помещения в целях безопасности требуют оборудовать принудительной системой (гаражи, котельные, бойлерные, склады).

Вентиляционный комплекс в случае смешанной схемы представляет собой систему труб, одни из которых втягивают воздух снаружи, другие выводят отработанный за пределы здания. Приток обеспечивается конвектором, который дополнительно нагревает, фильтрует и обеззараживает ультрафиолетом поток с улицы. Для того чтобы в холодный период загоняемый воздух не выгонял тепло из помещения, разработали специальный теплообменник – рекуператор, который призван использовать температуру выходящего потока для нагревания входящего.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

  • Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
  • В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
  • Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

  • Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
  • Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

Пример проекта

Компания «Мега.ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».

Устройство вентсистемы в хрущёвках

Схема движение воздуха на примере однокомнатной квартиры

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

  1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
  2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

  • Газовую колонку запрещается закрывать или декорировать.
  • Минимальный зазор до кухонной мебели 100 мм.
  • Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
  • Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Вентилирование цоколя и подвала

Подвальные помещения считаются важным элементом всей вентиляционной системы. В цокольном пространстве берут свое начало центральные шахты. Обычно вид воздухообмена здесь – естественный. Сырой воздух выводится через общие каналы. На каждом этаже и в каждую квартиру он поступает через специальные отверстия.

Для постоянной подачи свежего потока в станках цоколя чуть выше поверхности земли (на высоте 0,2 м) равномерно по всему периметру основания дома обустраиваются продухи (0,05-0,85 м.кв.) В стандартных условиях эксплуатации зданий их число рассчитывается, исходя из размеров дома. Общая площадь таких отверстий должна составлять 1/400 площади жилой постройки. Это продуваемые отверстия. Заставлять их или насаживать вблизи фундамента зеленые насаждения нельзя.

Схема вентиляции в жилом доме будет эффективной в случае нормальной работы всех ее автономных звеньев. Любое непрофессиональное или намеренное вмешательство в вентиляционное обеспечение квартир административно наказуемо.

Как устроена вентиляция в многоэтажных домах: основные проблемы и особенности.

Вентиляция в многоквартирном доме относится к наиболее важной инженерной системе, которая обустраивается в момент постройки сооружения. От ее правильной и согласованной работы с системами отопления и кондиционирования помещений зависит создание микроклимата, позволяющего в полной мере назвать жизнь в таком доме здоровой, удобной и качественной. При некачественном воздухе быстро снижается трудоспособность, повышается утомляемость, начинают беспокоить старые болячки

При некачественном воздухе быстро снижается трудоспособность, повышается утомляемость, начинают беспокоить старые болячки

Такую жизнь здоровой назвать трудно. Для того чтобы обеспечить свежим воздухом наши жилища работают целые институты, составляются всевозможные правила и нормативы, производятся расчеты и проектируются самые невероятные конструкции. А по большому счету, вентиляция должна выполнять исключительно одну функцию: обеспечивать хорошую циркуляцию воздуха

При некачественном воздухе быстро снижается трудоспособность, повышается утомляемость, начинают беспокоить старые болячки. Такую жизнь здоровой назвать трудно. Для того чтобы обеспечить свежим воздухом наши жилища работают целые институты, составляются всевозможные правила и нормативы, производятся расчеты и проектируются самые невероятные конструкции. А по большому счету, вентиляция должна выполнять исключительно одну функцию: обеспечивать хорошую циркуляцию воздуха.

Как проходит вентшахта в квартире?

Вентиляционные шахты проектировались таким образом, чтобы обеспечить свободную циркуляцию воздуха в помещении. Именно поэтому порой они проходят в различных частях квартир, иногда доже выделены специальным коробом.

Чисто технически разветвленная сеть вентканалов соединяется в вентиляционной шахте, от которой уже идет ответвление на чердак или крышу. Однако в новых проектах домов забор воздуха производится на уровне 2-3 этажа, затем очищается, увлажняется и направляется через венткороба по всем этажам дома. А вытяжная система, работающая параллельно, установлена крыше. Она отбирает тепло у отработанного воздуха, а затем удаляет его.

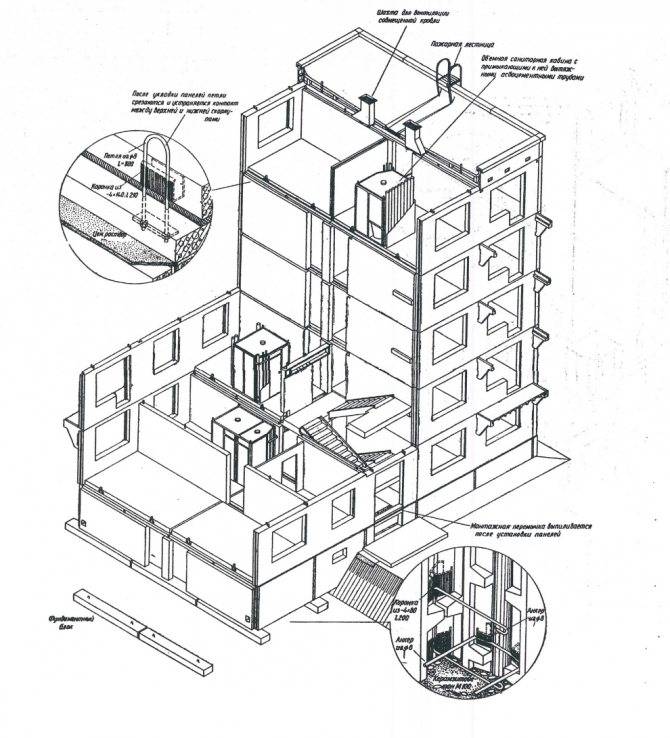

В панельных домах вентшахта представляет из себя конструкцию из бетонных блоков, установленных друг на друга. Для реализации нормальной вентиляции воздуха необходимо, чтобы шахта была идеально вертикальной.

Короб вентиляционной шахты может иметь крайне неудобное расположение в комнате, создавая помехи для проведения линий коммуникаций. При этом его целостность не должна быть нарушена

Вентиляционная шахта начинается с цокольного этажа и, проходя через все этажи, выходит на крышу – именно сюда в дальнейшем будут эвакуироваться из шахты потоки воздуха.

Что касается параметров, то сечение шахты и форма зависит от проекта, по которому выполнялось возведение многоквартирного дома. Материал, из которого она может быть изготовлена – бетон, металл или пластик. Сама конструкция должна быть выполнена в соответствии с санитарными и противопожарными нормами, а также с использованием негорючих материалов.

Поскольку главной задачей вентиляционной шахты является обеспечение циркуляции воздушных масс в помещениях здания, то она должна соответствовать ряду требований:

  • быть чистой от мусора;
  • быть герметичной;
  • иметь свободное пространство, определенное проектом.

Выполнение первого пункта списка достигается своевременными работами по чистке вентиляционных каналов, которые, по требованию руководящих документов, должны проводиться не реже 1 раза в год.

Герметичность шахты также проверяется при проведении работ. Ведь любое нарушение целостности вентиляционной шахты приводит к сбою в циркуляции воздуха. Также нарушению воздухообмена может способствовать нахождение в шахте посторонних предметов.

Стыки между отдельными модулями вентиляционной шахты должны быть заделаны бетонным раствором. В металлических шахтах стыки должны быть выполнены на фланцах.

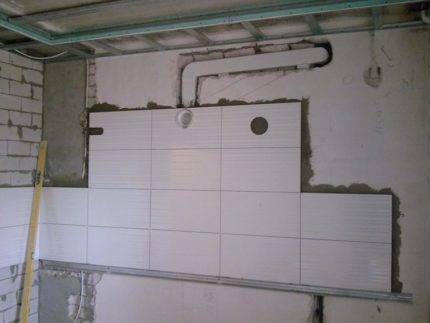

При проведении ремонта желательно изучить схему расположения вентиляции, чтобы не повредить ее при работах. Также не стоит в дальнейшем эксплуатировать участок стены вентиляционного короба (исключить навешивание креплений, крючков, шкафов и прочего)

Функционирование шахты регулируется СНиП 41-01-2003 и рядом нормативных требований к работе системы вентиляции, по безопасности эксплуатации, по нормам, применяемым к жилым многоквартирным домам.

Как чистят вентиляцию в многоквартирном доме?

Нередко бывает, что причиной слабой вытяжки является засорение вентиляционной шахты вообще и решеток в квартире – в частности. Обнаружить это поможет простая проверка вентиляции: надо зажечь спичку или свечу и поднести пламя к решетке. При наличии тяги оно должно уверенно отклоняться в сторону потока, в противном случае надо снять решетку и повторить проверку. Если и теперь пламя не отклоняется, надо попробовать прочистить шахту.

Обычно в панельных домах полную очистку каналов выполняют профессионалы, используя различные средства и оборудование. К ним относятся специальные гири, ерши с грузом и прочие приспособления. Рядовым жильцам этим заниматься не рекомендуется, дабы по незнанию не навредить вместо того, чтоб принести пользу. Вы можете, сняв решетку, очистить стенки вентиляционной шахты в пределах, куда дотянется рука с веником или другим инструментом.

Особенности устройства вентиляции в панельном доме

Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.

Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.

Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.

Обратите внимание! Все вентиляционные выходы из отдельных квартир сходятся в одну вертикальную вентиляционную шахту. Параметры шахты определяет схема подключения к ней отдельных помещений и этажность панельного дома

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый.

Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате.

К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа.

Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома.

Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Мнение эксперта Макаров Игорь Тарасович Юрист-консульт с 8-летним опытом. Специализация — уголовное право. Большой опыт в экспертизе документов.

Схема вентиляции в многоэтажном доме закладывается в момент строительства. Ее проектирование состоит из множества этапов. Вентиляция многоквартирных домов – обязательное требование санитарных норм.

Обязательным требованием санитарных норм является обустройство системы вентиляции в многоквартирных домах

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

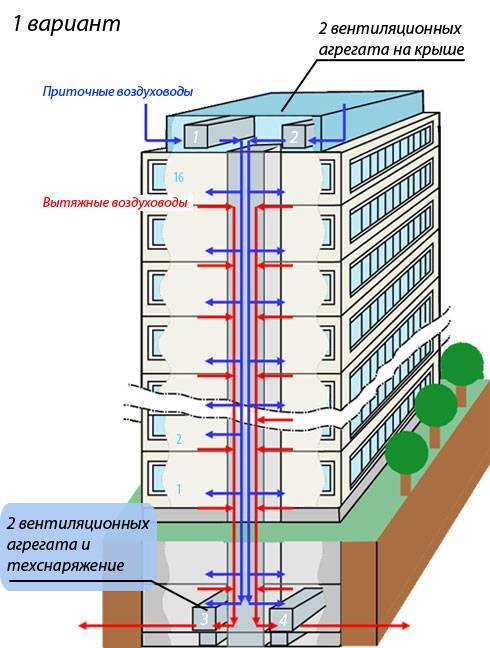

Схематично современная вентиляция на принудительной тяге выглядит так:

  • Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
  • Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
  • Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
  • Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчёта используется несколько параметров:

  1. Температура воздуха внутри помещений: для жилых комнат +20-220С; кухни с электрической и газовой плитой 16-180С; ванной +250С; уборной +180С; совмещенного санузла +250С; коридора (вестибюля) +160С; кладовой +120С; машинного отделения лифтовой +50С
  2. Кратность воздухообмена: варьируется от 25 до 90 м3/ч на одного человека.
  3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м3/ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

  • Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +220С.
  • В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
  • Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 20С, но не выше +220С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

  • Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
  • Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
  • Площадь сечения воздуховодов для кухни 150 см2, совмещённого санузла и раздельных туалета с ванной по 100 см.
  • Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
  • Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
  • Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

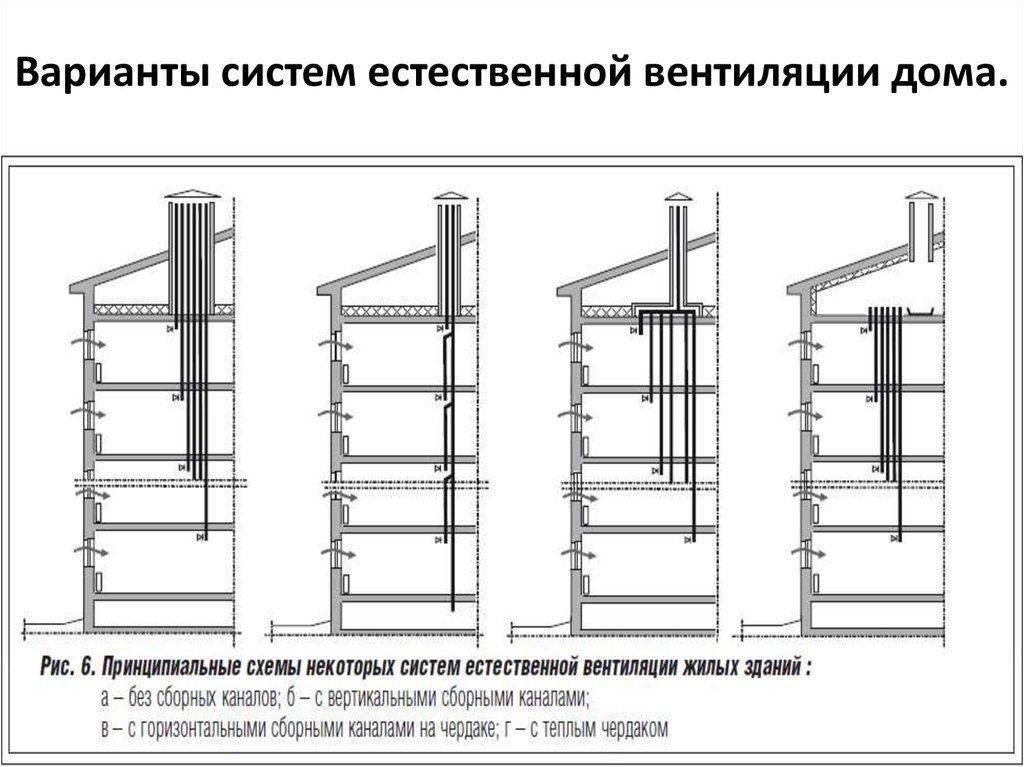

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

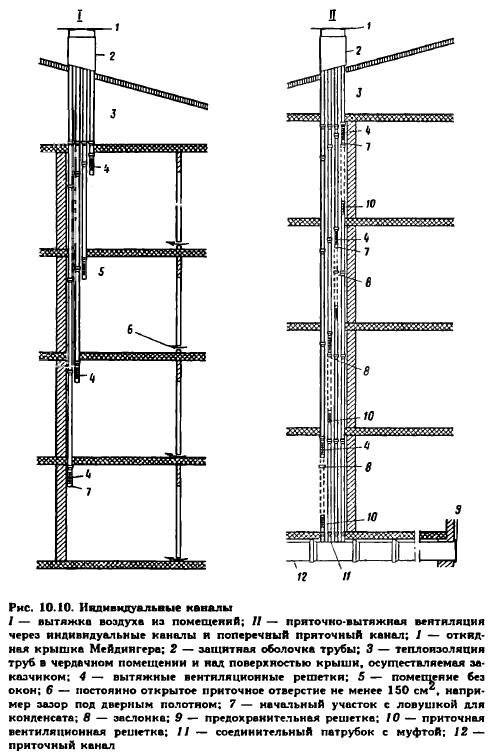

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

  • Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
  • Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Какой будет размер шахты?

Как вы могли догадаться, главную роль в размере шахты сыграет система канализации.

Варианты всех возможных шахт:

в формате PDF –

в формате DWG –

Размеры шахт в файле учитывают не только реальные размеры всех труб, но и сервисное пространство для ремонта и замены. Требуется не менее 5-7 см между трубами.

Мы определились, сколько будет систем всего. Теперь нужно выбрать из файла вариант шахты:

1) по количеству направлений канализации (от 1 до 3). Необходимо, чтобы канализационные отводы были направлены в сторону (стороны) размещения ближних от шахты сантехнических приборов. Все достаточно просто. Возьмем для примера шахту канализации и водоснабжения.


Варианты шахт канализации

В зависимости от места размещения, выбираем из таблицы шахту с 1, 2 или 3 выходами канализации. Количество выходов определяется по направлению к ближайшим от шахты сантехническим приборам (унитазам, раковинам, душам).

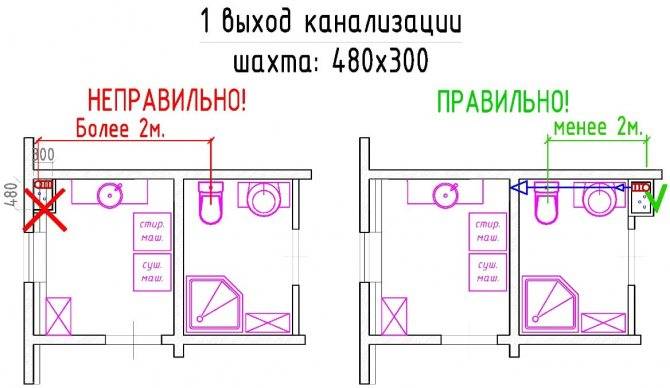

2) по расстоянию от шахты до унитаза – не более 2 метров.


Расстояние от стояка до унитаза в системе канализации

Мы видим, что варианты шахт с 1 и 2 отводами находятся далеко от унитаза. Расстояние превышает 2 метра, поэтому нужно либо переставлять шахту, либо переставлять унитаз.— в случае шахты с 1 отводом – мы переставим саму шахту;— в случае шахты с 2 отводами – мы переставим унитаз.


Выход канализации от унитаза


Стояк в туалете в частном доме

На этом правила расстановки шахт можно закончить.

Таким образом, мы получили 3 правильных варианта расстановки шахт канализации и водоснабжения. Стоит отметить, что системы отопления и теплого пола должны прокладываться в одной инженерной шахте.
