Устройство фундаментов из буронабивных свай – это технология набирающая популярность. Она позволяет создать прочную и недорогую основу как для частных домов, легких сооружений, так и промышленных объектов зданий на любых почвах. Затраты на устройство такого фундамента ниже, чем на строительство классической ленточной основы, заглубляемой ниже уровня промерзания грунта, в среднем на 40%. Показатели прочности и долговечности при этом остаются сопоставимыми.

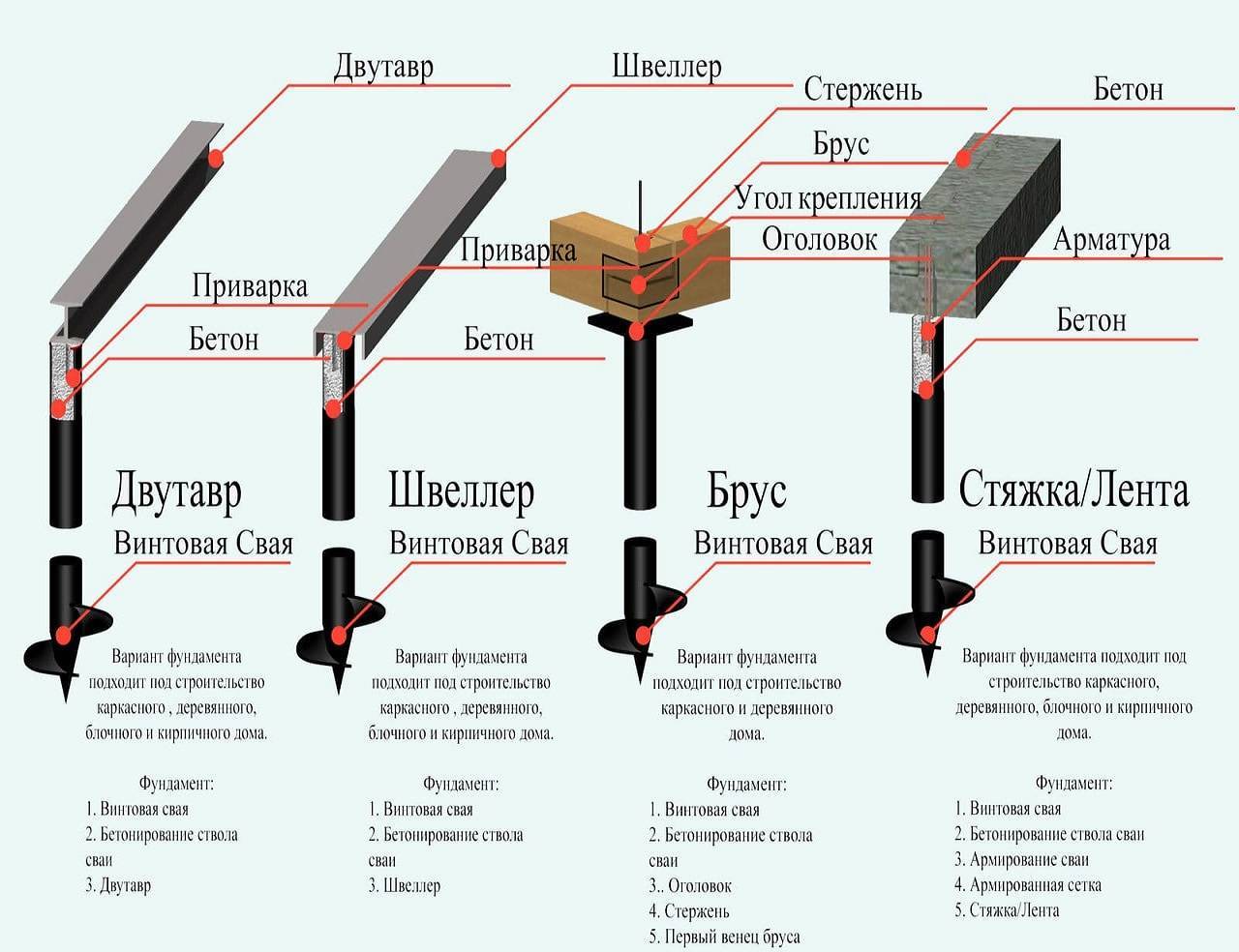

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

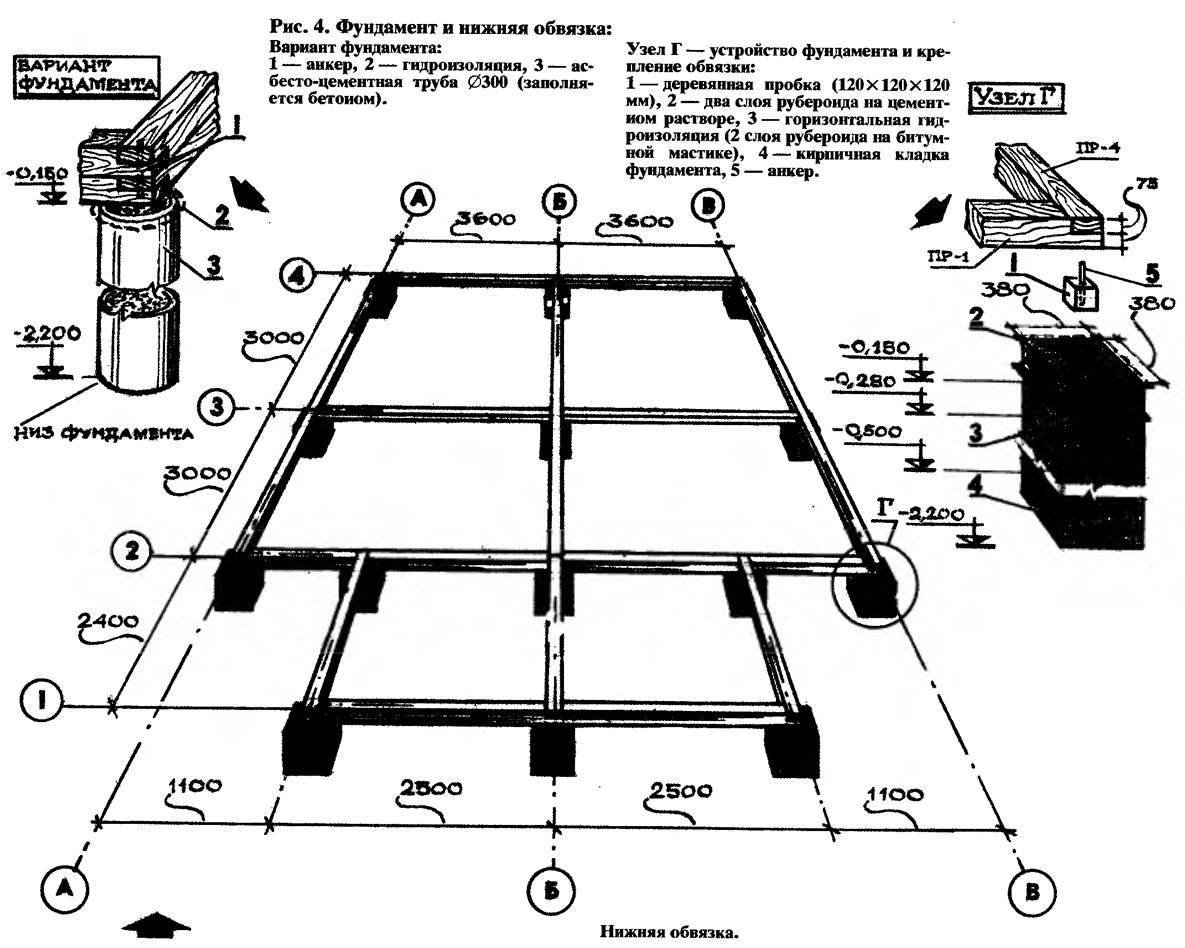

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

Простота обработки, доступность материала.
Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
Пожарная опасность древесины.
Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

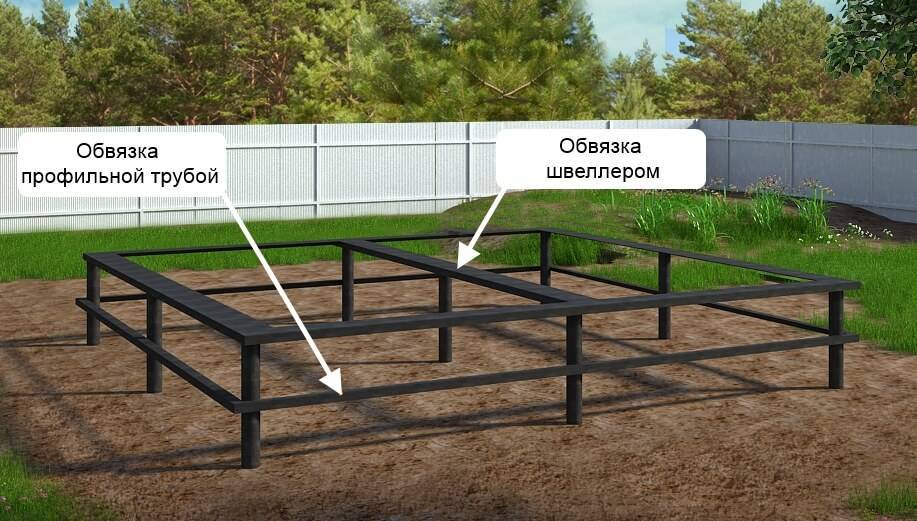

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

Высокая скорость соединения.
Прочность, устойчивость ко всем возможным нагрузкам.
Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

Склонность металла к коррозии.
Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

Обеспечение максимальной несущей способности системы.
Независимость от климатических или погодных условий.
Относительно низкая потребность в периодическом обслуживании.
Долговечность, надежность материала.

Недостатками бетонных элементов являются:

Сложность создания, необходимость выполнения разных последовательных этапов работ.
Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Порядок монтажа

Обвязка представляет собой опорную конструкцию, закрепленную на сваях фундамента, основой для установки строительного сооружения.

В случае резьбового крепления перед началом монтажа на опоры приваривают стальные площадки для укрепления на них швеллера болтами или клепкой. Более затратный способ — комбинированный.

Общий алгоритм работ выглядит следующим образом:

заливка бетона в сваи;
установка оголовков;
разметка и произведение отверстий для крепежных элементов, срез углов с уклоном в 45 градусов;
монтаж швеллера, его крепление винтами (клепками) и сварочные работы;
антикоррозийная обработка;
после завершения соединений производят грунтовку металлических поверхностей и прокладку гидроизоляционного слоя между основанием и стеной будущей постройки.

Также есть отличия в способах обвязки:

Сваривание швеллера на сваи без оголовков. Полость винтовых колонн заливают бетоном, а швеллер устанавливают стенкой вверх. Соединение на угловых участках производят под углом в 45 градусов.
Сваривание с оголовками. Данный способ позволяет расширить опорную плоскость.
Обвязка путем сварного соединения двух П-образных профилей, поставленных на ребро, укрепленных на пластинах оголовков кольцевым швом. Данный вид обвязки напоминает конструкцию, выполненную с помощью двутавровой балки.
Обвязка швеллером, установленным на ребро, рекомендуемая для легких строительных конструкций.

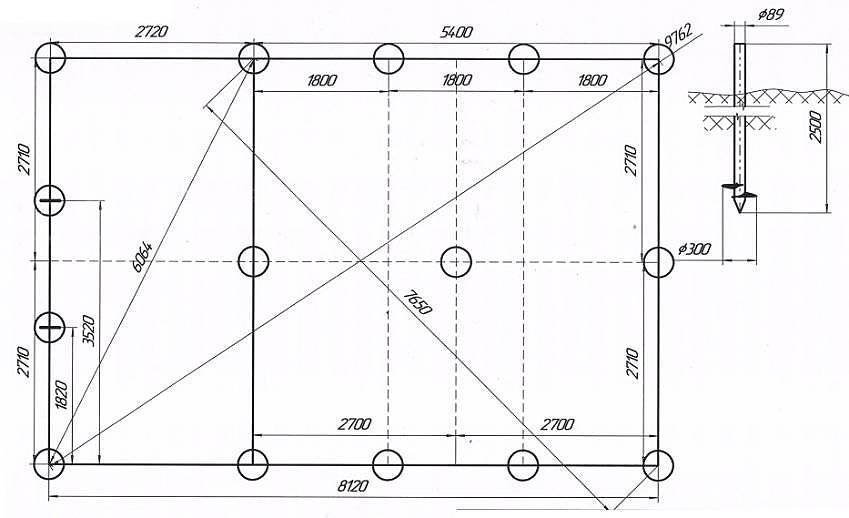

Для чего необходим чертеж

Чертеж позволяет:

определить потребность в стальных прутках для сборки;
изготовить силовую конструкцию в соответствии с документацией.

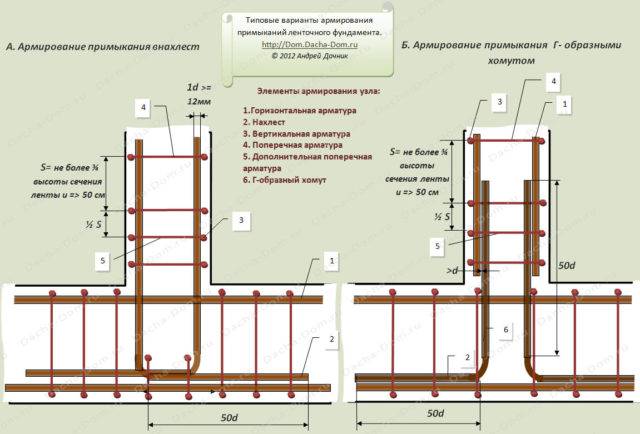

Армирование Ленточного Фундамента

В профессионально выполненном чертеже содержатся следующие сведения:

габариты каркаса;
диаметр стержней;
профиль прутков;
шаг между проволочными перемычками;
интервал между силовой арматурой;
конструктивные особенности пояса.

На основании чертежа можно самостоятельно рассчитать длину стержней в поясах и общее количество перемычек. После разбивки применяемой арматуры по сортаментам, несложно рассчитать общую длину путем суммирования. Для заказа прутков необходимо знать их общий вес. Для этого суммарный метраж по каждому типоразмеру следует умножить на вес погонного метра для конкретного стержня.

Для обеспечения необходимой прочности следует вместо электросварки использовать вязальную проволоку для соединения элементов. Сварка создает зоны напряжений, а вязальная проволока прочно соединяет прутки, не нарушая структуры металла. Зная, что для обеспечения фиксации двух прутков требуется 25–30 см, несложно рассчитать общую потребность в вязальной проволоке. Для этого следует перемножить количество стыков на указанную длину.

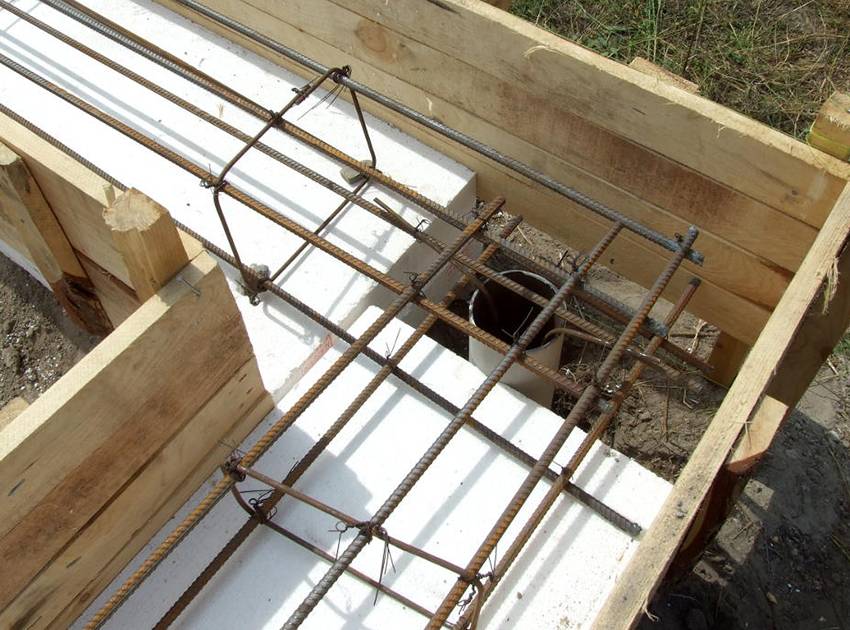

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Как правильно обвязать свайный фундамент | Город свай

Фундамент свайно-винтовой с обвязкой брусом может сочетаться с металлическим швеллером. Обвязка нужна, чтобы правильно зафиксировать свайный фундамент, надежно зафиксировав его в проектном положении. Фундамент свайно-винтовой с обвязкой брусом предотвращает смещение фундамента под воздействием внешних сил.

Правильно обвязанный свайный фундамент позволяет равномерно распределить нагрузку на все сваи. Чтобы узнать чем и как правильно обвязать свайный фундамент или винтовые сваи, нужно провести расчет нужного объема свай для фундамента. Чем их больше, тем меньшим сечением у фундамента свайно-винтового с обвязкой брусом. Также верно и обратное.

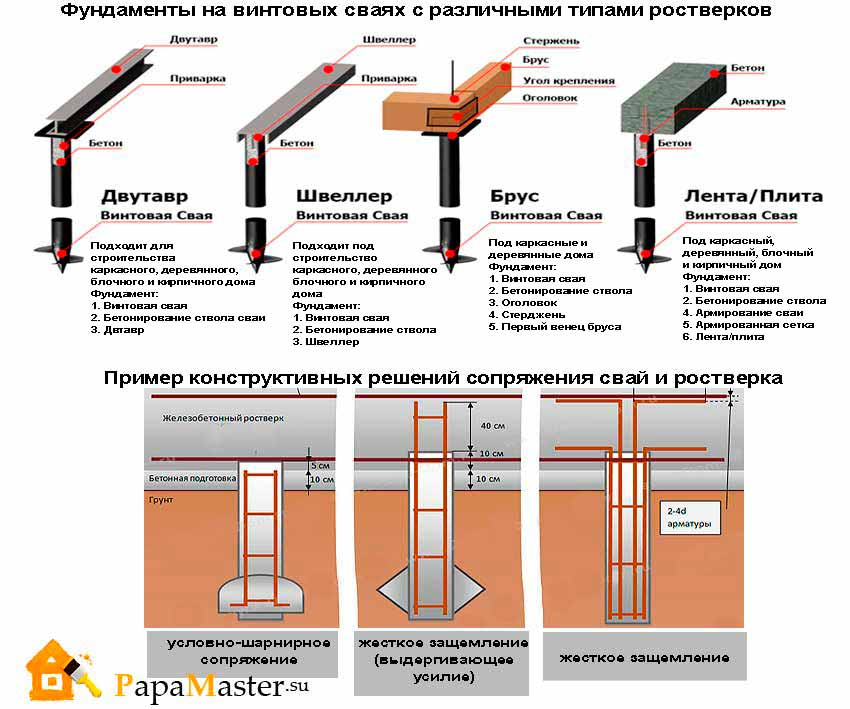

Основные типы обвязки свай своими руками

Свайно-винтовой фундамент, с обвязкой брусом или швеллером, обеспечивает прочное основание зданию. Обвязка часто применяется в современном строительстве. Винтовые фундаменты позволяют возводить здания на неустойчивых грунтах. Применение свайно-винтовых фундаментов можно посоветовать на этапе возведения новой постройки или для укрепления готового фундамента. Дополнительное применение свайно-винтовых конструкций поможет в ремонте или реконструкции частного дома, при повышении веса здания.

Для проведения работы своими руками, понадобятся следующие материалы и инструменты:

брус;
швеллер;
уровень;
сварочный аппарат;
закладные шпильки;
электропила.

Для удержания свай в пазах, необходимо надежно их укрепить. В частном строительстве домов обвязку делают брусом, укрепленным швеллером. Для правильной обвязки свайного фундамента, это требование не является обязательным. Сверху на сваи можно прикрепить специальные оголовки. Но если высота винтовых свай более 60 см, то сделать их обвязку необходимо.

Советы по выполнению обвязки свай брусом

Обвязка свайно-винтового фундамента деревянным брусом оптимально подходит для деревянных конструкций

При этом важно тщательно выровнять все опоры, чтобы предотвратить перекосы бруса. Также допустимо выравнивать конструкцию пропилом на необходимую глубину в местах соединения

Для состыковки брусков, на них выполняются распилы, чтобы сложить их под прямым углом, а затем скрепить джутом.

Такую работу выполняют одновременно несколько человек, в одиночку провести состыковку не выйдет. Для увеличения срока службы фундамента брус, как и металлические элементы, обрабатывают антисептиком. В данном случае, он предотвращает гниение. Также, между брусьями рекомендуется уложить прокладки из рубероида.

При возведении деревянного сруба, роль обвязки играют его нижние балки. Если при проведении работ на бруске появилась трещина, он нуждается в замене. Качество каждого бруса влияет на прочность конструкции в целом.

Завершающие этапы монтажа

Когда брусья нижнего венца в углах были скреплены нагелями или гвоздями, анкер обычно не устанавливается. В дальнейшем первые анкера будут установлены на внутреннем контуре фундаментальной ленты.

На одном отрезке деревянного бруса должно быть как минимум 2 анкерных болта, но при условии, что у дома короткие стены.
При помощи строительного уровня тщательно проверяют диагонали и углы нижнего венца. Все имеющиеся неровности устраняют электрорубанком.
После того как к фундаменту будут прикреплены брусья, приступают к установке вертикальных стоек каркаса дома.

Вопрос крепления бруса к фундаменту является спорным и имеет как сторонников, так и противников. Несмотря на это, специалисты утверждают, что крепление является обязательным, поскольку фундаменту свойственно быть в движении, часто высказываются, что он «гуляет». Жесткая фиксация нижней обвязки полностью принимает на себя любые перемещения основания.

В самой критической ситуации нижний венец брусьев способен немного сместиться в сторону или вырвать анкер. Именно поэтому крепление бруса к поверхности фундамента дает гарантию устойчивости всей конструкции.

В отдельных случаях не проводят крепление нижнего венца сруба к фундаменту, поскольку это считается лишним. Под тяжестью собственного веса дом из брусьев будет стоять достаточно прочно без анкеров. Угловые стыки создаются без использования специальных замков, а сам брус стыкуется посредством торцов. Такой метод позволяет по мере необходимости проводить замену любой части бруса, не разбирая углы.

Если хотите, чтоб Ваш дом был добротной, капитальной постройкой, радовал долгие годы не только Вас, но и Ваших наследников, то необходимо с особой тщательностью подойти к его постройке, соблюдению технологий и стандартов

Важно понять, что от каждого действия зависит прочность, долговечность здания. Именно поэтому разберем, как положить первый венец из бруса — ведь это залог успешного результата стройки. Как положить первый венец?

Как положить первый венец?

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

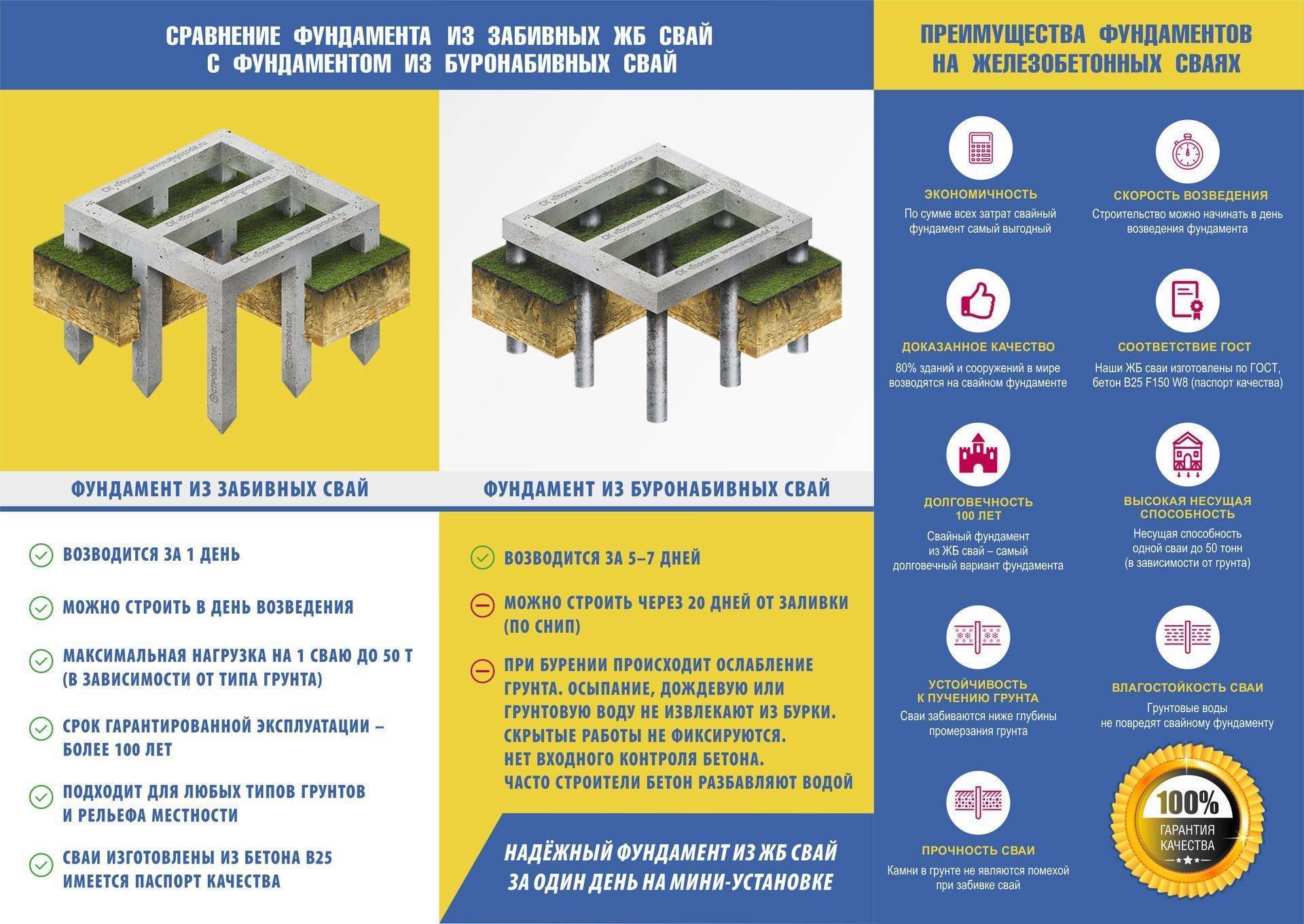

Существует три основных разновидности свайных фундаментов:

На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.

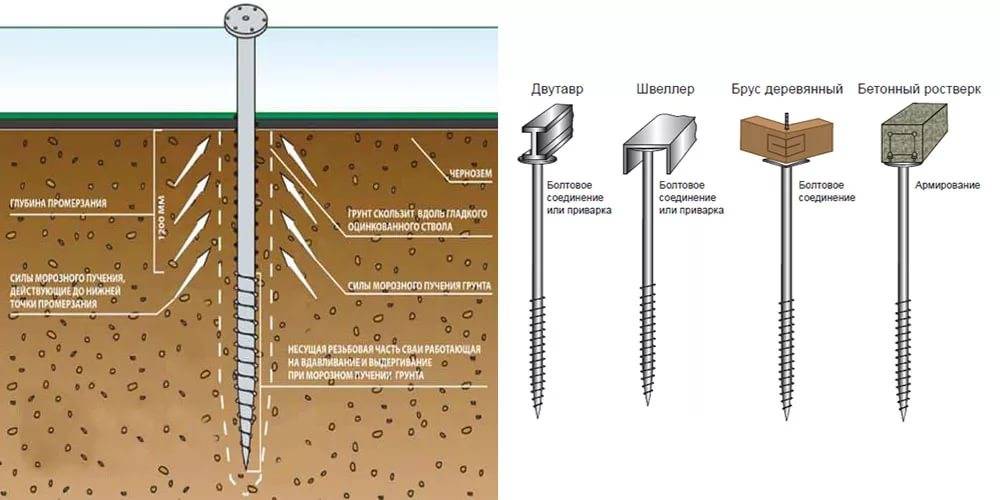

На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ! Все свайные основания не могут быть созданы на скальных или крупнообломочных породах

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность

Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн. Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта

Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ

Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

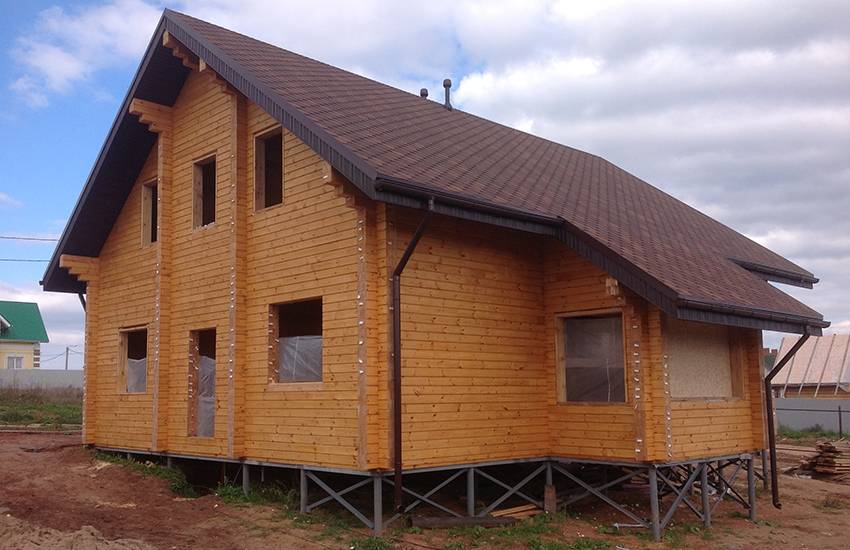

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов. Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай

Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.
