Выбираем размер плиты перекрытия – какие бывают для дома? ГОСТ и их виды – Обзор

Основные функции и применение

Стандартная железобетонная плита представляет собой плоский кусок бетона прямоугольной формы с каркасом из стальных прутьев внутри и специальными петлями снаружи. Обычно такие плиты используются для монтажа перекрытий разнообразных зданий и сооружений. Существует большое количество изделий, которые отличаются по весу, размерам, параметрам.

Основные характеристики перекрытия железобетонными плитами:

• Прочность – из-за необходимости выдерживать серьезные расчетные несущие нагрузки
• Жесткость – в конструкции перекрытия должны быть исключены заметные перегибы даже при больших нагрузках, в связи с чем допустимым показателем считается 1/200 пролета для чердачных перекрытий и 1/250 пролета межэтажных перекрытий
• Теплозащита – особенно актуально для жилых зданий
• Звукоизоляция – для обеспечения оптимальной защиты помещения от внешних звуков
• Огнеупорность – в допустимых пределах
• Экономичность – желательно сочетание минимального веса с небольшой толщиной и высокими характеристиками прочности/жесткости
• Индустриальность всех элементов, простота монтажа

Главные функции и сфера применения плиты перекрытия ЖБИ:

• Формирование конструкций перекрытий, покрытий сооружений. Чаще всего плиты используются в таких конструкциях определенным образом: края изделия опираются на прогоны/стены, средняя часть воспринимает нагрузку (только рассредоточенную, тяжелые массивные предметы размещать запрещено – никаких колонн и т.д.).
• Восприятие нагрузки и обеспечение пространственной жесткости здания – плиты замоноличивают в один цельный диск, связанный жестко со стенами, что особенно актуально в сейсмоопасных зонах.
• Обустройство эксплуатируемой и плоской кровли – чаще всего используются плиты многопустотные для зданий и сооружений. В таких плитах прокладывают коммуникации (но никак не в швах).
• Использование б/у плит при выполнении самых разных задач (кроме основных – перекрытия из них лучше не делать) – сооружают дорожки, ограждения, заборы, мосты, подъездные пути, временные дороги, используют в качестве несущей конструкции для обустройства пола по грунту и т.д.

Общая стоимость плит перекрытий (размеры, вес могут быть разными) составляет до 20% общих расходов на строительство здания. Поэтому в данном случае актуальным является вопрос выбора оптимальных по свойствам изделий по подходящей стоимости.

С одной стороны, экономия на качестве может стать причиной быстрого разрушения сооружения, с другой же – нет смысла переплачивать за превышение параметров, которые не актуальны в эксплуатации.

Технические характеристики

Панель перекрытия многопустотная обладает такими характеристиками:

1. Несущая способность на 1 м2 составляет 0,68 т постоянных и 0,5 т временных нагрузок.
2. Показатели плотности определяются типом бетонной смеси, которая использовалась в процессе производства. Удельный вес варьируется от 2 до 2,4 т/м3.
3. Бетон способен воспринимать ряд нагрузок сжимающего типа. С учетом этого свойства плитам придают индекс В22,5.
4. Степень морозостойкости соответствует F200.
5. Плиты могут использоваться в среде с высоким показателем влажности, поскольку они обладают водонепроницаемостью уровня W4.
6. Размеры пустотных плит ЖБИ определяются их конструкцией.

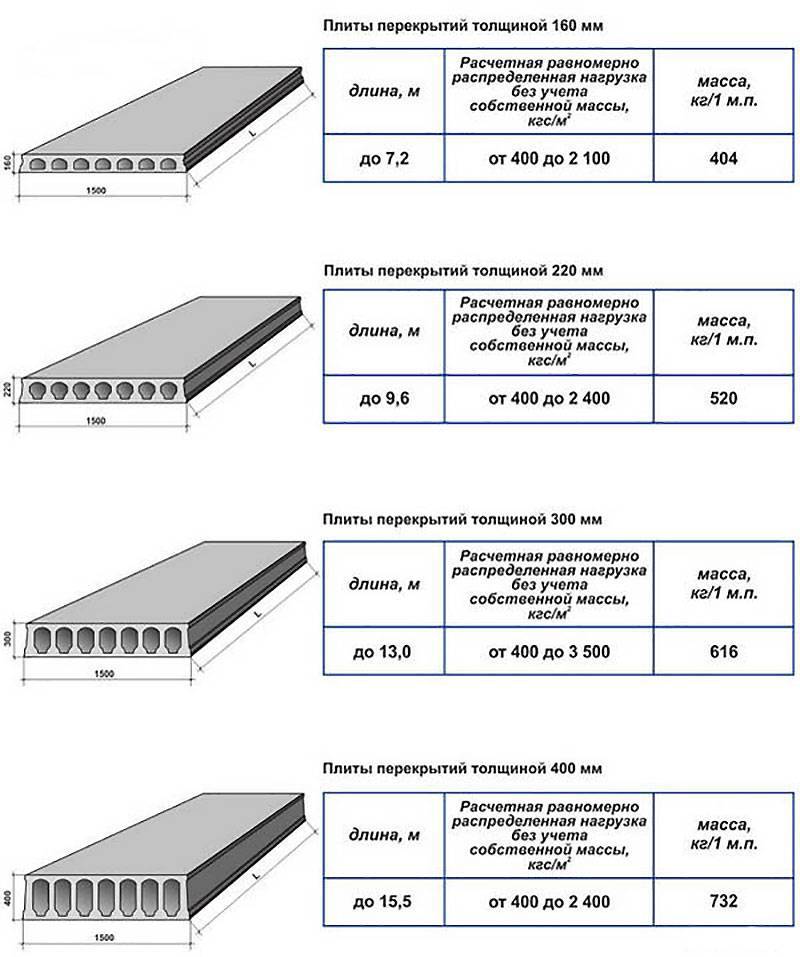

Еще плиты могут отличаться разной толщиной. Согласно нормативам, она должна составлять не меньше 22 см.

Нагрузка, которую способны выдержать пустотные панели

Допустимые нагрузки на плиту указываются в официальной документации и определяются путем расчета некоторых показателей:

1. Статическая нагрузка постоянного типа. К таким усилиям относят наличие предметов мебели в здании, оборудования, перегородок и изоляционных слоев.
2. Динамическая нагрузка временного типа. Это могут быть перемещения людей или животных по помещению, а также перестановка мебели и других подвижных конструкций.

Нагрузки бывают точечными, действующими локально и распределенными. Чтобы правильно рассчитать допустимые усилия, необходимо создать силовую схему зданию, определить вес воздействия на плиту и получить сумму всех нагрузок.

Усиление

С целью повышения прочностных свойств плиты подвергаются процедуре усиления. Для этого в их состав добавляют цементные смеси марок М400 и М300. Первый вариант обеспечивает устойчивость к нагрузке до 400 кг/см3/сек, второй — защищает поверхность панели от прогибов.

Еще производится усиление методом армирования, которое состоит из таких этапов:

1. Натягивание прутьев из нержавейки.
2. Монтаж стальной сетки.
3. Заливка бетонной смеси опалубки с армированными элементами.
4. Обрезка остатков арматуры, выступающих из затвердевшего бетона.

Применение натяжной арматуры делает плиту устойчивой к большим статическим и динамическим нагрузкам, провисаниям и прогибам. Чтобы поднять устойчивость ЖБ-панели к подобным действиям, в торцах устанавливается двойная арматура.

Наличие подобного усиления способствует защите от максимальных нагрузок без развития деформационных процессов. Подобные характеристики делают плиту востребованной для возведения многоэтажных построек промышленного назначения.

Размеры

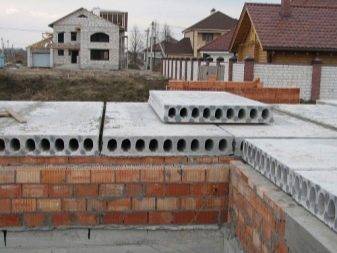

Приступая к монтажу многопустотных плит, необходимо составить некоторые чертежи и определить их габариты, включая толщину, ширину и длину. В строительных магазинах Москвы предлагаются следующие типоразмеры таких изделий:

1. Показатели длины варьируются от 168 до 12000 см.
2. Ширина может составлять 98-148 см.
3. Диаметр внутреннего канала равен 114-159 мм.

При этом каждый тип плит обладает постоянной толщиной в 220 мм. По стандарту допускается производство индивидуальных проектов с разными эксплуатационными характеристиками.

Что лучше монолитный или панельный дом. Монолитные дома

1. Монолитный – у дома конструируется цельная монолитная основа.
2. Монолитно-каркасный – элементами основания служат колонны из железобетона и перекрытия. Сперва собирают монолитный каркас, а потом приступают к работе над стенами из легких конструкций -силикатных блоков, кирпича.

Плюсы и минусы монолитных домов

Разумеется, у подобных строений тоже есть достоинства и недостатки. К основным большинство специалистов и обывателей причисляют:

• возможность возводить конструкции в любое время года. В осенние и зимние месяцы (если за окном минусовая температура) раствор бетона можно просто подогреть, и процесс не остановится;
• возможность возводить здания высокой этажности;
• шансов затопить соседей просто нет! При прорыве трубы проникновение воды в другие квартиры исключено благодаря цельной конструкции;
• даже после черновой отделки стены получаются ровными и гладкими, так что делать ремонт становится намного легче;
• срок службы строения огромен – до 150 лет;
• застройщики нередко предлагают услугу по созданию произвольной планировки;
• цельная конструкция с равномерной осадкой – надежный «рецепт» от появления трещин;
• хорошая теплоизоляция;
• средняя звукоизоляция. Довольно спорный пункт, который можно причислить как к плюсам, так и к минусам. Беспокойные и шумные соседи не доставят вам хлопот, однако ремонтные работы (например,  штробление стен) будут передаваться по всему зданию.

К недостаткам обычно причисляют:

• довольно долгий период строительства;
• большие финансовые затраты.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

• по двум торцевым сторонам,
• по трем сторонам (две торцевых и одна боковая),
• по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке – обозначение непосредственно типа плиты – ПК, ПБ, ПБО.

Наличие дополнительной буквы – это повышение количества плоскостей опоры:

• 2ПКТ – по трем сторонам,
• 2ПКК – по четырем сторонам.

Цифры, указанные после букв, – это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ – 22см, ПНО – 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер – на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия – 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер – на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты – 1190мм.

Последняя цифра в маркировке – это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг – они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

• АтV – при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
• а – в торцах использованы уплотняющие вкладыши,
• т – изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

• Марка ЖБИ
• Название и товарный знак предприятия
• Штамп техконтроля

Информационные данные:

• Масса плиты
• Дата изготовления

Монтажные данные:

• Верх конструкции
• Место опоры
• Установочные риски
• Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.

Обозначение марки железобетонных многопустотных ПК

Чертеж плиты перекрытия с круглыми пустотами толщиной 220 мм

Условными обозначениями марок многопустотных железобетонных плит-перекрытий являются 3 буквенно-цифровые группы:

1. 1-я группа обозначает тип продукта, габаритные размеры, вид бетона («Л» – легкий, «С» – плотный силикатный) и класс напрягаемой арматуры.
2. 2-я группа обозначает расчетную нагрузку на изделие в килопаскалях, нормативный порядковый номер по несущей способности. Также указывается класс напрягаемой арматуры для предварительно напряженных плит.
3. 3-я гр. обозначает дополнительные характеристики, которые отражают особые условия для использования железобетонных плит и специфические особенности их конструкций, таких, как наличие закладных дополнительных деталей.

Для армирования многопустотных плит в качестве напрягаемой арматуры лучше брать:

• горячекатанную стержневую класса A-IV, А-V,A-VI;
• арматурные канаты, класс – К-7;
• стержневую упрочненную, Ат-IV, Ат-VI и Ат-V;
• высокопрочную поволоку, Вр-II.

Виды многопустотных плит перекрытия в сечении. Пустоты в плитах перекрытия можно использовать для прокладки электропроводки и коммуникаций.

Существуют правила нанесения маркировочных знаков на ПК. Показатели, какие должны содержаться в надписях – данные, которые обязательно должны иметь соответствие с требованиями ГОСТ 13015.2., наносятся они на боковую поверхность плит (ПК). Маркировочные надписи подразделяются на основные, монтажные и информационные.

Согласно ГОСТу, основные надписи состоят из:

• марки железобетонной конструкции;
• наименования предприятия-изготовителя, зарегистрированного товарного знака производителя;
• штампа технического контроля.

Информационные надписи на фундаментных блоках состоят из:

• даты изготовления;
• массы конструкции.

Монтажные знаки состоят из изображений, которые указывают:

• на место строповки конструкции;
• на верх конструкции;
• на место опоры конструкции;
• на установочные риски конструкции.

Перекрытия бывают и деревянными. Это балочные . Их лучше всего использовать в индивидуальном строительстве. Среди них выделяют древесно-стружечные. Они пользуются спросом у индивидуальных застройщиков. Их производство осуществляют на деревообрабатывающих комбинатах. Основная часть таких изделий – мельчайшая стружка и волокна.

Как правильно хранить и транспортировать железобетонные многопустотные плиты перекрытия (ПК)?

Хранение и транспортировка железобетонных многопустотных изделий ПК производятся в соответствии с требованиями ГОСТ 13015.4.

Для транспортировки отгрузка осуществляется только тогда, когда прочность бетона строго соответствует отпускной прочности по ГОСТ.

Транспортировка ПК осуществляется специальными автомашинами или на железнодорожных платформах.

Между плитами и бортами транспорта, перевозимого изделие, обязательно должны быть зазоры не менее 50 мм.

Когда перевозят плиты автотранспортом, лучше всего спланировать возможность монтажа с колес.

Прокладки под нижний ряд и между плит рекомендуют располагать около монтажных петель. Толщиной прокладки должны быть не менее 3 см, при условии, если монтажные петли выступают за данную толщину, то высоту подкладок необходимо увеличить. Располагают их одну над другой на расстоянии примерно 70 см от торца ПК. При хранении осуществлять опору на инвентарные подкладки или на опоры другого вида.

Погрузку и разгрузку ПК производят кранами. Выполняя погрузочно-разгрузочные работы, строго запрещается перетягивать плиты, разгружать со свободным падением или волоком.

Сложенные блоки установить лучше так, чтобы обязательно были видны маркировочные надписи и знаки и была обеспечена возможность для захвата каждой плиты.

Изделия и отдельные их элементы, у которых могут ухудшиться показатели при попадании атмосферной влаги, лучше укрывать защитным материалом.

ПК при хранении необходимо опирать на опоры другого типа или инвентарные подкладки. Между рядами в штабеле их лучше опирать на инвентарные прокладки, имеющие форму прямоугольника или трапеции в поперечном сечении из дерева или других материалов, обеспечивающих сохранность продукта.

Еще один ценный совет: перед необходимо продумать их армирование, так как оно имеет свои особенности в зависимости от вида плит. Например, мощные железобетонные лучше всего подвергаются армированию, если при этом использовать специальные сетки для армирования. При правильном армировании вам будет гарантирована необходимая прочность.

Расшифровка маркировки

Основные параметры изделия наносятся производителем на боковую поверхность плиты с помощью буквенно-цифрового кода. Полная маркировка изделия обязательно отображается в предоставляемых производителем сертификате качества на изделие. Потребитель может самостоятельно расшифровать маркировку, используя следующие примеры:

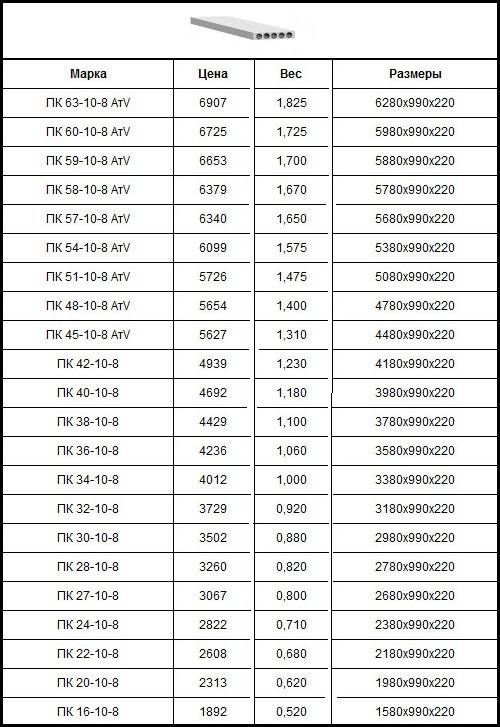

• ПК 72-12-8- АтVт: П – пустотелая плита; К – пустоты круглые в сечении; 72 – длина изделия в дециметрах (7,2м); 12 – ширина изделия в дециметрах (1,2м); 8 — допустимая нагрузка в кПа (800кгс/м²); АтV — применённый в изделии класс арматуры; т – в производстве плиты использован тяжёлый бетон.

  Маркировка плит

• ПБ 75-12-16: П – плита пустотелая; Б – изготовлена методом безопалубочного формования;75 – длина в дециметрах (7,5м); 12 – ширина в дециметрах (1,2м); 16 – допустимая нагрузка в кПа (1600 кг/м²).
• 2ПГ-60-4- AтVт: 2ПГ — плита ребристая высотой 300 мм; 60 – длина в дециметрах (6м); 4 – несущая способность в кПа (400кг/м²); AтV – класс арматуры; т — в производстве плиты использован тяжёлый бетон.

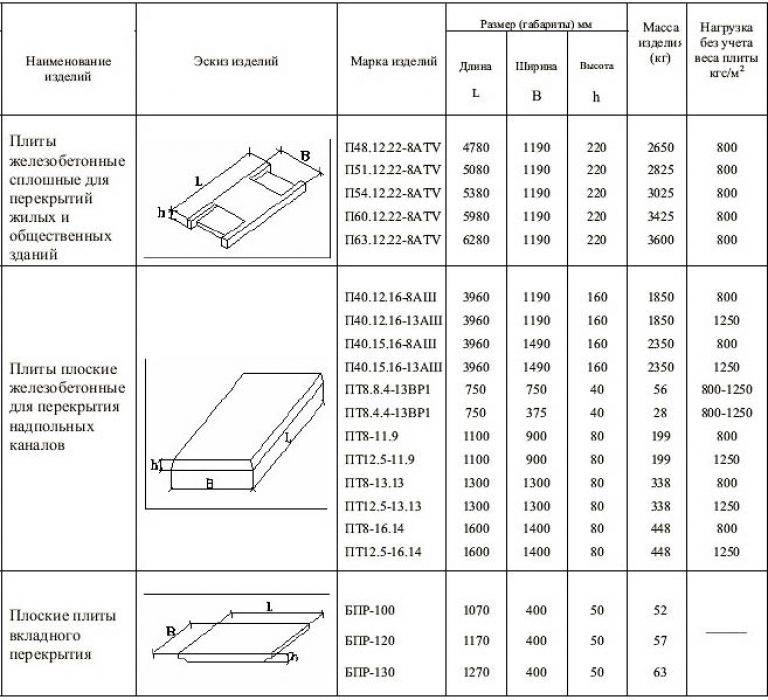

• П-60-12-3,5: П – плита сплошного сечения; 60 – длина в дециметрах (6м); 12 – ширина в дециметрах (1,2м); 3,5 – прочность бетона соответствует классу В3,5.

Как изготавливают пустотелые плиты

Для изготовления многопустотных панелей применяются различные виды бетона:

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства

• силикатный;
• легкий;
• тяжелый.

При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:

• безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
• опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.

Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.

Преимущества и недостатки

Самыми распространенными считаются железобетонные плиты, именно их достоинства и стоит рассмотреть подробнее. По сравнению с заливкой и монолитным бетонированием, железобетонные плиты значительно выигрывают.

Благодаря тому, что большинство видов имеют в своей конструкции пустоты, это улучшает их звукоизоляционные качества. За счет тех же самых пустот достигается наименьший вес плиты, таким образом, нагрузка на фундамент становится значительно ниже, что, конечно, также положительно влияет на само сооружение. Однако стоит помнить, что не все виды изделий имеют достаточное количество пустот, за счет которых и снижается их вес

Именно поэтому при покупке стоит обращать внимание на маркировку изделия

Если вам необходимо облегчить нагрузку на фундамент, стоит выбирать плиты с наибольшим количеством пустот. Однако, если нужна более устойчивая и прочная конструкция, если здание строится многоэтажное, то лучше отдать предпочтение более прочным конструкциям. Плиты, в конструкции которых имеется много пустот, содержат и предварительно напряженную арматуру, которая придает наибольшую прочность. За счет этого плиты с легкостью можно применять при возведении зданий со средней нагрузкой.

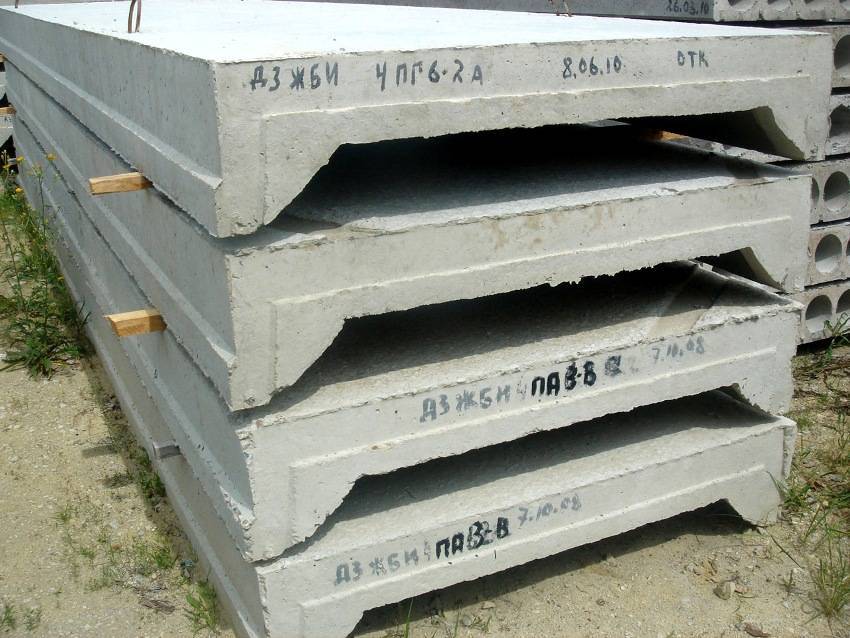

Что собой представляют ребристые плиты, их основные характеристики

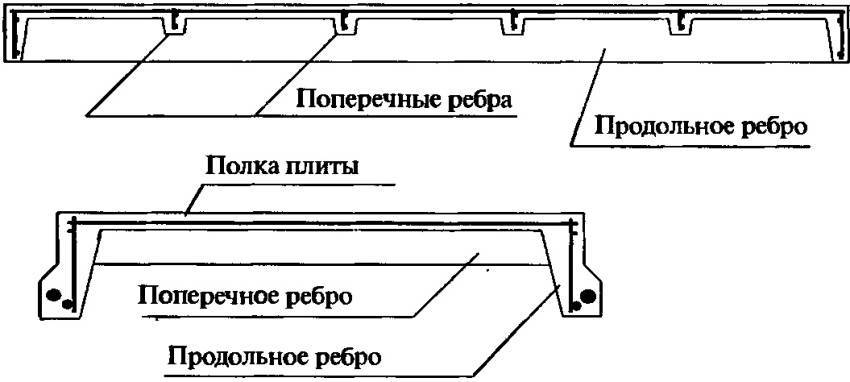

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

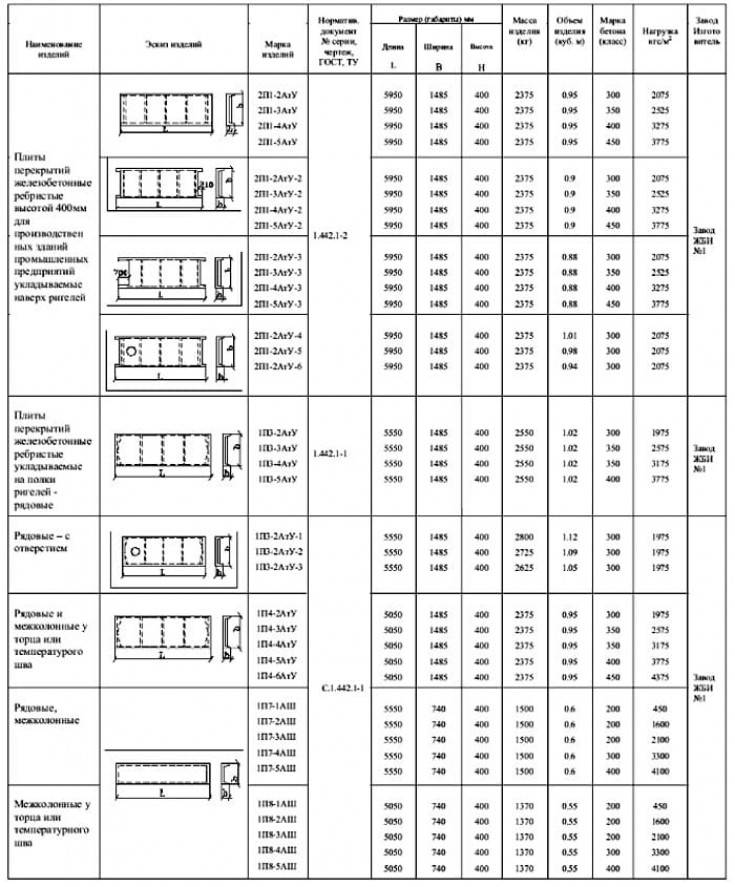

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки. По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

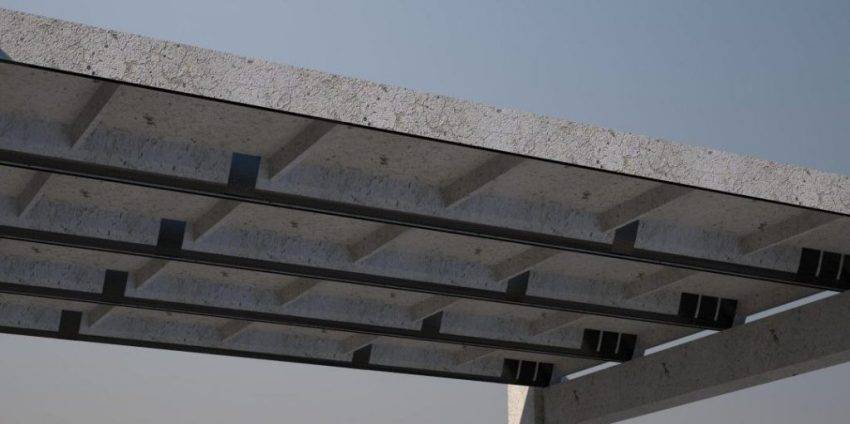

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Монолитные перекрытия

В последние десятилетия широкое распространение получили сооружения из монолитного бетона. Это связано с желанием уйти от типовых строений и придать каждому сооружению уникальный архитектурный облик.

Схема железобетонного монолитного перекрытия

Здание, этаж за этажом, отливается из бетона, естественно – по стальному армированному каркасу.

После строительства стен, перемычек и колонн очередного этажа устанавливаются дополнительные временные опоры. На общее опорное поле укладывается съёмная алюминиевая или деревянная опалубка. Поверх опалубки монтируется арматурный каркас. Каркас соединяется с арматурными прутьями стен и перегородок. После этого в опалубку заливается цементный раствор. Для повышения прочности его уплотняют с помощью виброреек и вибролотков. Так как бетон лучше схватывается при температуре порядка 70 градусов тепла, его укутывают теплоизоляционными материалами и готовят с использованием горячей воды. Все видели «палатки и шалаши» над пролётами строящихся мостов.

После отвердения опалубка снимается, получается монолитный пол и потолок. Там, где листы опалубки соприкасались между собой, бывают выступающие швы. Их удаляют механическим способом, или оставляют как есть, в зависимости от того, какие варианты отделки пола и потолка будут применяться в дальнейшем.

Дома и производственные сооружения чаще строятся из сборного железобетона. Есть и различные гибридные варианты, но при этом применяются плиты перекрытия, изготавливаемые на заводах бетонных изделий. Плиты перекрытий бывают трёх типов.

Расчет количества плит и их размеров для частного дома

Размеры плит и схема их раскладки по перекрытию, как правило, определены в проекте строительства дома. Но в российском частном домостроении возможны любые чудеса. Часто под лозунгом экономии где-то на просторах интернета изыскивается проект дома либо заказывается самый недорогой проект. Строить по таким исходникам опасно, вот и приходится застройщику разбираться с плитами по ходу строительства. Но это не страшно, если подходить к решению проблемы ответственно, понимая главные моменты, — потребность и габариты плит перекрытия:

Длина плит – это расстояние между опорными стенами плюс расстояние, необходимое для надёжного опирания плит на несущие стены.

Ширина плит подбирается так, чтобы полностью перекрыть строение. При новом строительстве стены возводятся с учётом размеров плит перекрытия. Изделия укладываются вплотную, впритык к стенам, не опираясь на них. Перегородки не несущие (межкомнатные) в расчётах не учитываются: плиты укладываются сверху без опирания или впритык к перегородкам.

При невозможности обеспечить перекрытие полностью, оставшийся участок заливается монолитным бетоном с армированием в подготовленную опалубку. Лучше добавить монолитом недостающую часть перекрытия, чем перекрывать с «запасом», а потом отрезать излишки. Нельзя самостоятельно резать заводские напряжённые плиты без профессионального понимания процесса.

Установка плит сборного вида

Качество постройки зависит от правильной подготовки поверхности к укладке плиты, а также аккуратного, и грамотного монтажа изделия. При выполнении работы постоянно производят измерения специальным инструментом. Конструкция будет надежной, если плита правильно опирается на колонны или стены.

Глубина опирания должна выбираться с учетом конструкции стен, и материала, из которого она выполнена. Для металлических баллок этот показатель должен составлять 70 миллиметров, для железобетонных ригелей около 75 миллиметров, а на опору из кирпича – 90. Если стены имеют низкую несущую способность, то сверху их укрепляют при помощи армопояса, они будут служить опорой для плит перекрытия. При монтаже плит, должны использоваться унитарные детали в качестве закладных элементов, случайные отрезки арматуры могут привести к разрушению постройки.

1. На торцы стеновой поверхности или балок, которые будут служить опорой для плит, наносят цементный раствор для придания прочности соединению. Смесь не должна застывать раньше, чем будет уложена плита, это повлияет на целостность здания.
2. На кран прикрепляют крюк, имеющий четыре стропы, на их концах располагаются крюки, которые вставляются в петли, таким образом, плита поднимается горизонтально.
3. Кроме крановщика, понадобятся ещё люди, чтобы регулировать ровность монтажа плиты.
4. Все плиты имеют определенный уклон, верхняя часть немного меньше нижней, поэтому зазор заполняют раствором.
5. Петли для перемещения соединяются стальным прутом, его края загибают внутрь, и закрепляют при помощи сварки.

Перекрытия по балкам из металла

Главное преимущество металлических балок в сравнении с деревянными – это более длительный срок эксплуатации и высокая прочность. Кроме того, такие балки обладают меньшей толщиной, за счет чего проводится экономия пространства. Тем не менее, такие перекрытия строятся нечасто.

При заполнении проемов между балками применяются вставки из легкого бетона, а также:

1. Деревянный накат;
2. Деревянные щиты;
3. Железобетонные плиты.

Масса одного квадратного метра перекрытия нередко превышает 400 килограмм.

Другими преимуществами металлических балок стали:

1. Возможность перекрытия больших пролетов (от 4 до 6 метров и даже больше);
2. Негорючесть металлической балки, а также ее устойчивость к биологическим воздействиям.

Тем не менее, перекрытия по металлическим балкам имеют определенные недостатки:

1. При условии высокой влажности на них образуются коррозионные налеты;
2. Низкие теплоизоляционные и шумопоглощающие качества.

Для того, чтобы избавиться от второго недостатка, концы балок из металла обволакивают войлоком. Основным несущим элементом в перекрытиях является прокатный профиль:

1. Швеллер;
2. Двутавр;
3. Уголки.

Между балками проводят укладку сборных пустотелых плит из железобетона. Их толщина составляет 9 см. на плиты наносят слой шлака и железобетонной стяжки толщиной от 8 до 10 см. Расход стали достаточно высокий и составляет от 25 до 30 килограмм на метр квадратный. Все зависит от марки стали, из которой изготовлены балки.

Что это такое?

Перекрытия – это то, что в быту называют полом и потолком. Облегченные плиты перекрытия – это железобетонные плиты прямоугольной П-образной формы или плоские. Внутри последних имеются сквозные пустоты вдоль всей площади.

При строительстве сооружений существует всего 2 типа перекрытий: монолитные (их армируют и заливают цементным раствором непосредственно на месте) и сборные (собирают из готовых плит, а промежутки между ними заполняют при необходимости арматурой и бетоном).

В отличие от монолитных перекрытий сборные конструкции имеют свои преимущества.

• Они обходятся дешевле за счет небольшого расхода материалов при изготовлении из-за пустот, причем как производителю, так и покупателю.
• Собираются проще и быстрее. У них высокая прочность за счет имеющихся ребер жесткости и ровная прямоугольная форма.
• Для монтажа достаточно нанять автокран и стропальщиков, ибо блоки по весу легкие и не очень широкие.
• Пустоты в плитах снижают уровень шума и являются дополнительной теплоизоляцией за счет образующейся «воздушной подушки».
• В заводских условиях панели изготавливаются более качественными и надежными, так как показатели контролируются на каждом этапе производства.
• Полости можно использовать для проведения различных коммуникаций.
• Монтажом можно заниматься при любых погодных условиях.

Однако не существует ничего идеального. Параметры, по которым сборные плиты уступают монолитным покрытиям:

• монтаж невозможен без применения грузоподъемной техники;
• уровень жесткости имеет более низкие показатели;
• между плитами всегда есть зазоры, которые нуждаются в дополнительной обработке;
• срок их службы незначительно, но меньше, бетонные же перекрытия около 50 лет только набирают прочность;
• зависимость от заводских размеров (популярное сечение 1500 мм есть во всех номенклатурах), поэтому приходится порой использовать дополнительно доборные элементы;
• готовые блоки имеют большую высоту из-за пустот или формы (П-образные плиты);
• требуются дополнительные расчеты и составление чертежей.
