Анкеровка
Процедура анкерования производится после того, как перекрытие установлено. Анкера скрепляют плиты со стенами и между собой. Эта технология помогает усилить жесткость и крепость конструкции. Крепеж изготавливается из металлических сплавов, чаще из оцинкованной или нержавеющей стали.
Для строповки высокоплотных элементов применяют крепления в форме буквы «Г». У них длина загиба бывает от 30 до 40 сантиметров. Устанавливаются такие детали на 3 метра друг от друга. Смежные плиты крепятся поперечным способом, крайние – диагональным.
Алгоритм действий при анкеровке следующий:
При пустотелых изделиях строповка осуществляется аналогично, но дополнительно выкладывается армированный бетонный ряд по периметру. Его называют кольцевым. Крепеж представляет собой каркас с арматурой, залитой бетоном. Он дополнительно скрепляет перекрытия со стенами.
Анкеровку можно выполнять силами двух рабочих.
Используемые устройства

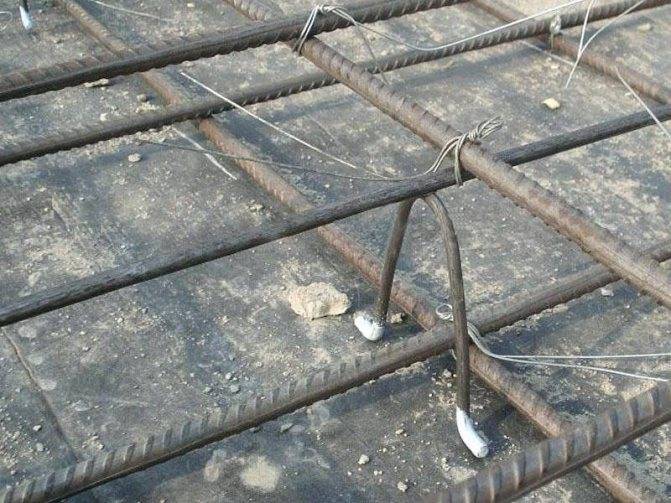

Для классической стержневой арматуры, изготовленной из горячекатаной стали, чаще всего применяются анкеры в виде коротышей, приваренных шайб, нарезных наконечников (классические гайки), закладных деталей. Каждая деталь отличается своими техническими характеристиками. Если анкерное изделие располагается под небольшим углом, тогда нужно предусмотреть незначительное углубление в бетоне. Выступы будут целесообразны в том случае, если общая конструкция не имеет ограничений по соседним элементам и технологическому оборудованию. Если все эти особенности присутствуют, тогда следует использовать углубления.
Когда анкеровка арматуры расположена над поверхностью бетона, изделие может быть подвержено негативному воздействию коррозии. Для предотвращения негативных последствий и преждевременного разрушения конструкции металлическую сетку обязательно покрывают слоем бетона.
Правильный расчет
Чтобы выполнить анкеровку арматуры в плитах из бетона, нужно учитывать все строительные нюансы. Расчет операции заделки стальных изделий осваивается на изучении следующих показателей:
- Максимальная прочность железобетона.
- Показатель напряжения на участке сцепления.
- Разновидность анкеровки.
- Профиль используемой арматуры.
- Глубина и длина закладки стальных деталей.
- Сечение стержней.
Упрощенный способ расчета важных показателей (длина, глубина) позволяет мастерам выполнить качественно все строительные работы в максимально сжатые сроки. Для этих целей можно задействовать специальную таблицу, которая включает в себя различные показатели. Изучить все необходимые данные можно при помощи компьютерной программы. Если внести все данные, то в итоге можно получить комплексный расчет анкеровки.
Разновидности анкеров
Анкер -клин
— это болты с конусной шляпкой и втулкой клиновидного распора, применяется для бетона и кирпича. Анкеровка совершается за счёт трения втулки об зазоры в стенах. Недостаток –одноразовое использование.
- Втулочные – применяют так же как клиновые, и для скрепления полнотелых элементов между собой. Плюсы – легкий монтаж. Минусы — соединительные отверстия большого диаметра.
- Забивные – эти втулки имеют надрезы с одного конца. Во время сильного удара происходит распирание клином. Анкер предназначен для строповки деталей, не имеющих эластичности, например, камень и бетон. Отлично использовать такой анкер с материалами большой прочности. Плюсы – большая надёжность и простота установки. Минусы – завышенные запросы по точности размеров зазоров.
- Химические – детали крепятся посредством склеивания. Плюсы — простота использования. Минусы – очень дорогостоящие.
Анкеры специального применения:
- рамные (для деталей окон и дверей) потолочные,
- фундаментные и
- Молли – для пустотных и слабых основ.
Виды и классификация материалов
Анкеры делят на два вида: фундаментный и болт молли.
Виды и конструкция фундаментных болтов.
Фундаментные болты – изделия для крепежа, имеющие вид прута с резьбой на одном конце и специальным приспособлением для того, чтобы удержать болт в середине фундамента. Он предназначен для удержания конструкций основания. Фундаментный болт используется во всех видах строительства: от стандартных построек до возведения дамб или атомных электростанций. Фундаментные болты способны обеспечить надежность в креплении основы. Они являются прочными, нехрупкими и неэластичными.
На торце каждой шпильки нанесена производственная маркировка, которая обозначает номинальный диаметр резьбы, а также длину самой шпильки с сантиметрах. Для некоторых шпилек, таких как М12, маркировка наносится на бирку, что крепиться к комплекту. Шпильки, которые предназначены для совместного применения с болтами при температуре зимнего наружного воздуха до -40°С, имеют обозначение ХЛ в маркировке.
Как правильно установить анкерный болт с гайкой — пошаговая схема
Шаг 1: Диаметр отверстия под анкер
Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.
Шаг 2: Очистка места крепления от мусора
Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.
Шаг 3: Правильная установка тяжелых элементов
После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.
Анкеровка плит перекрытия
Фиксация положения элементов перекрытий для предотвращения их смещений обязательна для выполнения в любых постройках независимо от их этажности и назначения. Работа обязательно выполняется на каждом перекрытии. Принципиальная схема анкеровки представлена в проекте здания в разделах ППР. Крепление плит между собой и наружными стенами зданий осуществляется при помощи 8-ми или 12-ти мм стержней периодического профиля, скоб или стальных пластин. Хорошо себя зарекомендовала стеклопластиковая арматура неподверженная коррозии.
Примерный состав выполнения работ:
- анкерные петли закладываются в конструкцию несущих стен с 50-ти см заходом на плиты. По длине каждой торцевой панели достаточно 2-х креплений, а по ширине одного;
- при стыковке плит по их коротким сторонам, фиксация выполняется по диагонали к рабочей арматуре в рабочих отверстиях. При отсутствии таких отверстий используются специальные крепления Г- или П-образных форм;
- скрепления плит между собой выполняется путём соединения строповочных петель (при их отсутствии, заложенных в монтажные отверстия анкерных приспособлений) арматурными стержнями с загнутыми концами и фиксацией с помощью сварки минимум в 3-х точках;
- замоноличивание монтажных отверстий и швов между плитами бетоном В15 на щебне мелких фракций или цементно-песчаным раствором. Петли загибаются и также укрываются цементным раствором.
Анкеровку плит перекрытия регламентирует СНиП.

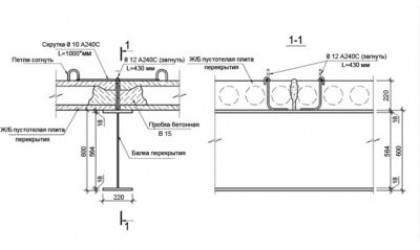

Стандартная схема анкеровки пустотных плит перекрытия:
При монтаже плит с зазорами ≥ 10-ти см в швы необходимо закладывать арматурные каркасы с нижней рабочей арматурой, швы шириной до 5-ти см не армируются.
Фиксация может выполняться в виде устроенных по несущим стенам монолитных армопоясов, верх которых совпадает с верхом плит. Чаще всего применяется в стенах из лёгких бетонных блоков. Традиционно анкеровка плит перекрытия в кирпичном доме выполняется по описанной выше технологии
Важное условие: плиты должны опираться на тычковый край кирпичной кладки
Грамотное выполнение работ значительно увеличивает пространственную жёсткость зданий.
Анкеровка плит перекрытия: правильное расположение анкеров
- Виды крепежей
- Процесс строповки
- Схема устройства и фиксации плит
Анкеровка плит перекрытия проводится во время строительства зданий из кирпича, газобетона или железобетона.
Такие перекрытия устанавливаются между этажами, над подвальными помещениями, под чердаками.
Анкерование осуществляется после установки перекрытий на каждом этаже, при этом анкера размещают на расстоянии до трех метров друг от друга, а они, в свою очередь, выступают креплением для смонтированных плит между собой и с каждой из стен.
Анкер плит перекрытия
Анкер – это металлический крепеж, выполненный из оцинкованного либо нержавеющего стального, латунного или другого металлического сплава. Он интегрируется в основание и фиксирует несущий элемент здания, такой как плита перекрытия. Такие крепежи используют во время строительства разных по назначению объектов.
Это могут быть одно или многоэтажные дома, производственные здания, гаражные сооружения и др. Анкера существенно улучшают показатели прочности и устойчивости, а также продлевают эксплуатационный период строений.
Для сейсмически активных регионов схема строповки не только целесообразна, но и просто необходима, ведь при подземных толчках с высокой амплитудой укрепленные междуэтажные перекрытия будут медленнее проваливаться, что поможет спасти не одну человеческую жизнь.
Виды крепежей
В зависимости от типа постройки, места использования и несущего элемента можно выделить 5 видов анкеров:
- Клиновые – болты с втулкой распорного типа и шляпкой в виде конуса. Они устанавливаются в плотные структуры, такие как бетон или полнотелый кирпич. Анкеровка осуществляется благодаря трению втулки об отверстие в несущей стене. Из преимуществ такого элемента можно отметить скорость и доступность установки, а недостатком является то, что его невозможно использовать повторно.
- Втулочные – по своему принципу действия аналогичны клиновым элементам. Их также применяют для сцепления полнотелых конструкций между собой. Их достоинства выражаются в простом монтаже, в том числе и сквозном, а минусом можно считать слишком большие отверстия для соединения.
- Забивные – втулки, надрезанные на одном конце. При механическом воздействии (ударе) на их поверхность втулка распирается клином, интегрированным в саму деталь. Этот анкер подходит для строповки полнотелых, лишенных эластичности строительных материалов, таких как камень или бетон. Соединение осуществляется благодаря трению и внутреннему упору. Положительно то, что здесь также наблюдается оперативный монтаж и устойчивость к механическим воздействиям, но сложности в том, что в данном случае предъявляются высокие требования к точности зазоров для соединения.
- Химические – склеивают конструкции путем закачки клея в канал крепежа. Они одинаково хорошо подходят для всех материалов. К достоинствам хотелось бы отнести простоту установки, а явным недостатком есть их высокая стоимость.
- Анкеры специального применения – отдельная категория крепежных элементов, которые, в свою очередь, делятся на три подвида: рамные (для оконных и дверных профилей), потолочные (для подвесных конструкций), фундаментные, а также Молли, предназначенные для полых внутри или слабонесущих основ.
Процесс строповки
Междуэтажное соединение – это анкеровка пустотелых железобетонных панелей, которую выполняют после каждого перекрытия, учитывая чердачное и подвальное. В данном случае плиты соединяют между собой и с несущей стеной.
Схема фиксации зависит от наличия или отсутствия на перекрытиях специальных монтажных петель и самого основания. Если здание построено из элементов с высокой плотностью, для строповки задействуют Г-образные крепления, длина загиба у которых составляет 30 – 40 см, а устанавливаются они на расстоянии 3 м друг от друга.
Механические анкерные болты для бетона
Забивные
Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.
Разновидности и порядок монтажа забивного анкера
Распорные
На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.
Распорный анкер HILTI HSL-3
Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.
В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.
Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне
Клиновые
Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.
При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку
Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.
Стержневой анкер для регулируемого пола
Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.
Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью
При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ
Специфика монтажа
Прежде, чем начинать работы по установке забивного анкера из латуни типа «анкер-цанга», следует под него организовать соответствующее отверстие. Величину его диаметра нужно выбирать таким образом, чтобы крепежный элемент поступал в проход вплотную, притираясь к его стенкам. Чтобы фиксация латунной забивной детали в любом из перекрытий или какой-нибудь другой строительной конструкции бала надежной, подготовленный для нее канал следует тщательным образом прочисть и освободить от строительной пыли и мусора. Для этой цели можно воспользоваться пылесосом или обыкновенной аптекарской грушей. Чтобы более основательно вычистить отверстие, можно прибегнуть к помощи ершика с соответствующим диаметром. После того, как оно подготовлено, нужно до самого упора вбить крепежный элемент. Для этого пользуются молотком. В процессе расклинится рабочий участок, разделенный разрезами на четыре доли. В результате развернувшиеся лепестки распорной зоны анкера, плотно и надежно зафиксируют его в подготовленном отверстии. Далее в забивной крепеж вкручивается шпилька или болт, на которые монтируется нужный предмет.
Для чего нужны анкерные связи?
Когда происходит возведение перекрытия, то плиты после замоноличивания образуют крепкое строение, которое создает пространственный каркас здания. Положения СНиП II-22-81 требуют учитывать анкерные связи в узлах опирания железобетонных изделий, а так же при сборке каркаса сооружения.
В большинстве вариантов у строителей появляется вопрос, а нужно ли соединение сборной плиты друг с другом и со стеной. Ответ на этот вопрос очевиден, так как главная задача анкерных связей – это недопущение возможности сдвига каркаса сооружения и его перекрытий. Что, как правило, возникает при воздействии на сооружение расчетных нагрузок, просадке и искажении основы строения, в результате сейсмической активности и других явлений.
Когда происходит возведение перекрытий в сооружениях, состоящих из нескольких этажей, а так же при строительстве сооружений, расположенных в районах с увеличенным тектоническим движением, в обязательном порядке должна выполняться анкеровка ЖБИ. Анкерные связи допустимо не применять при строительстве чердачного помещения в сооружениях с одним этажом, в районах с благоприятной сейсмической обстановкой.
Это интересно: Как изготовить вибромотор своими руками легко: Обзор
Анкеровка плит перекрытия
Фиксация положения элементов перекрытий для предотвращения их смещений обязательна для выполнения в любых постройках независимо от их этажности и назначения. Работа обязательно выполняется на каждом перекрытии. Принципиальная схема анкеровки представлена в проекте здания в разделах ППР. Крепление плит между собой и наружными стенами зданий осуществляется при помощи 8-ми или 12-ти мм стержней периодического профиля, скоб или стальных пластин. Хорошо себя зарекомендовала стеклопластиковая арматура неподверженная коррозии.
Примерный состав выполнения работ:
- анкерные петли закладываются в конструкцию несущих стен с 50-ти см заходом на плиты. По длине каждой торцевой панели достаточно 2-х креплений, а по ширине одного;
- при стыковке плит по их коротким сторонам, фиксация выполняется по диагонали к рабочей арматуре в рабочих отверстиях. При отсутствии таких отверстий используются специальные крепления Г- или П-образных форм;
- скрепления плит между собой выполняется путём соединения строповочных петель (при их отсутствии, заложенных в монтажные отверстия анкерных приспособлений) арматурными стержнями с загнутыми концами и фиксацией с помощью сварки минимум в 3-х точках;
- замоноличивание монтажных отверстий и швов между плитами бетоном В15 на щебне мелких фракций или цементно-песчаным раствором. Петли загибаются и также укрываются цементным раствором.
Анкеровку плит перекрытия регламентирует СНиП.
Стандартная схема анкеровки пустотных плит перекрытия:
При монтаже плит с зазорами ≥ 10-ти см в швы необходимо закладывать арматурные каркасы с нижней рабочей арматурой, швы шириной до 5-ти см не армируются.
Фиксация может выполняться в виде устроенных по несущим стенам монолитных армопоясов, верх которых совпадает с верхом плит. Чаще всего применяется в стенах из лёгких бетонных блоков. Традиционно анкеровка плит перекрытия в кирпичном доме выполняется по описанной выше технологии
Важное условие: плиты должны опираться на тычковый край кирпичной кладки
Грамотное выполнение работ значительно увеличивает пространственную жёсткость зданий.
Разновидности пустотных плит
Кроме стандартных плит ПК, существует еще несколько разновидностей:
- ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
- ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
- НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
- НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.
Устройство и узлы опирания плиты
Разница между ПК и ПБ
Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.
Пустотные плиты ПК и ПБ
Технология изготовления плит ПК:
- В металлическую опалубку укладывают арматуру.
- Производят бетонирование металлической формы.
- Для удаления пузырьков воздуха производят вибрацию всей формы.
- Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
- По окончании готовую плиту извлекают и складируют.
Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:
- По всему стенду подогреваемой площадки натягивают тонкие тросы.
- Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
- Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
- Производят сушку изделий.
- По окончании заготовку режут на размеры, нужные заказчику.
Пустотная плита перекрытия ПБ
Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.
Как избежать разрушения крепежа?
Отдельного интереса достоин вариант анкеровки, где используется сварка
В данном варианте стоит уделить внимание качеству сварки: сварной шов не должен разрушаться под воздействием каких-либо нагрузок при эксплуатации здания
Изготовление анкерных связей с помощью сварки прутков требует придерживаться следующих правил:
- Чтобы получить качественное соединение, необходимо использовать электроды типа Э46 (таких как АНО-4, АНО-21, ОЗС-6), площадь сечения которых 3-4 мм.
- Длина сварного соединения должна быть в пределах 80-100 мм.
Использование анкеровки одним из вышеперечисленных способов не оставляет задачу хорошо спрятать арматуру в глубине раствора, как правило, сверху плит перекрытия наносится стяжка, она необходима для сохранности арматуры от внешних повреждений, которые могут привести к коррозии анкерных связей.
Для того, чтобы в щели монтажных петель и просветы между плитами не попадала влага и сор, необходимо своевременно сделать заделку цементно-песчаным раствором или бетоном.
Виды анкеров: Оборудование для анкеровки- Что может вызвать крепёжное разрушение +Фото и Видео
Что такое анкер или анкеровка плит перекрытия. Анкер – специальный крепёж, сделанный из латуни, стали или из другого металла, необходимый для фиксации строительных элементов и плит перекрытия. Применяются для стройки как больших, так и маленьких строений.
Анкеровка — крепление плит перекрытия с наружными стенами и друг с другом. Анкеровка плит перекрытия предназначена увеличить период эксплуатации, укреплению прочности и устойчивости здания.
Разновидности анкеров
- Анкер -клин — это болты с конусной шляпкой и втулкой клиновидного распора, применяется для бетона и кирпича. Анкеровка совершается за счёт трения втулки об зазоры в стенах. Недостаток –одноразовое использование.
- Втулочные – применяют так же как клиновые, и для скрепления полнотелых элементов между собой. Плюсы – легкий монтаж. Минусы — соединительные отверстия большого диаметра.
- Забивные – эти втулки имеют надрезы с одного конца. Во время сильного удара происходит распирание клином. Анкер предназначен для строповки деталей, не имеющих эластичности, например, камень и бетон. Отлично использовать такой анкер с материалами большой прочности. Плюсы – большая надёжность и простота установки. Минусы – завышенные запросы по точности размеров зазоров.
- Химические – детали крепятся посредством склеивания. Плюсы — простота использования. Минусы – очень дорогостоящие.
Анкеры специального применения:
- рамные (для деталей окон и дверей) потолочные,
- фундаментные и
- Молли – для пустотных и слабых основ.
Оборудование для анкеровки плит
- анкера нужного вида и размера
- оборудование для сверления (перфоратор)
- приспособление для сгибания элементов из стали
- раствор из цемента.
Вариантов крепления много, всё зависит от используемого материала. Анкеровка плит к стенам дома из кирпича осуществляется стальными элементами в форме Г отступив друг от друга 3 метра. Обязательно по окончанию крепёжных работ забетонировать металл. Это убережёт от коррозии.
В случае необходимости оставить канал под проводку, разрешается опирании плит на смежные панели. Тут нужны изогнутые стержни класса А-П от 12 мм. Составные анкеры обязательно скрепить сваркой. При крепёжных работах пустотных плит к блочным кирпичам из силиката или же из пенопласта необходим, стальной анкер МКТ с внутренней резьбой.
Полезные советы
В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.
Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).
Избегать повреждения арматуры в момент сверления отверстий в плитах. Не использовать бракованные материалы. Приостанавливать работы во время атмосферных осадков.
К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.
Что может вызвать крепёжное разрушение:
- Вырывание болта — из прикреплённого материала.
- Срез болта—при увеличении разрешённой нагрузки.
- Полное разрушение изделия – в момент излома болта.
- Отрыв основания крепежа – полная непригодность анкера.
- Коррозия.
Требования СНиП (Строительные Нормы и Правила)
Согласно СНиП II-22-81 анкеровка плит к разным конструкциям элементам зданий должна производится в определённом порядке: Каменные стены строения и опоры монтируются с анкерами перекрытий, с площадью сечения более 0,5 см2 .Предельно разрешённый промежуток между анкерами из плит, со стеновой опорой допустимо не более 6 м.
Какой выбрать?
Анкера по бетону выбираются, учитывая расчет нагрузки и такие показатели, как:
- тип крепления;
- материал поверхности;
- металл болта.
Посмотреть «ГОСТ 27751-2014» или
При расчете силы тяжести, действующей на элемент крепления для бетонной плоскости, учитывается, что нагрузка не должна превосходить 25% показателя, указанного в ГОСТе 27751–2014
Выбирая крепления, важно правильно подобрать размеры анкеров для бетона согласно СП: диаметр, длину, параметры резьбы. Дополнительные показатели для расчета: вырывающая сила, изгибающий и крутящий момент
