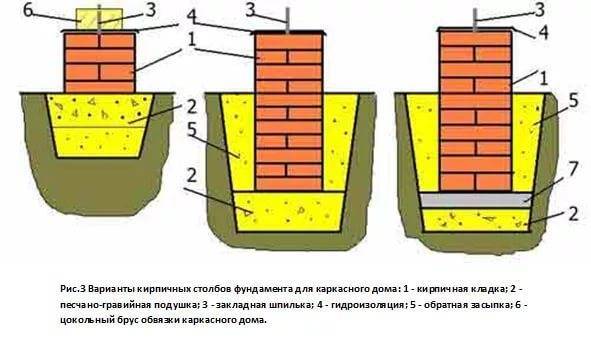

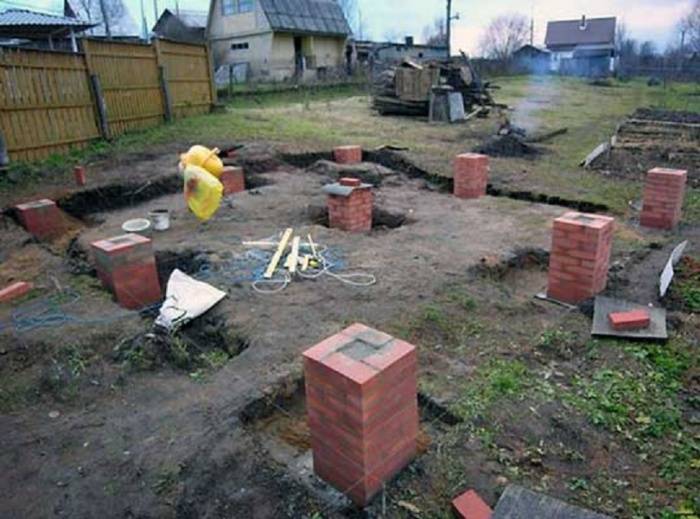

Особенности столбчатого фундамента
Помимо ленточного основания, кирпичный вариант опорной конструкции применяют в виде столбчатого фундамента. Обычно он используется при обустройстве деревянного дома легкой конструкции. Если строительство ведется на скалистой породе, заглубление столбчатого кирпичного фундамента не требуется.
Возведение столбов проводится с применением стандартных способов перевязки. Для усиления прочности опоры конструкцию делают полой. Впоследствии пустоты заполняют бетонным раствором и устанавливают вертикальное армирование.
Столбы располагают по углам строения и по периметру внешних стен с промежутком около 2 метров. Шаг установки определяют в зависимости от тяжести здания и свойств грунта. Обязательно наличие опор в местах пересечения или примыкания стен. Внутренние перемычки также нуждаются в обустройстве кирпичного столбчатого фундамента.
Оформление песчаной подушки, гидроизоляция, и отсыпка проводится аналогично процессу возведения ленточного основания.
Варианты укрепления фундамента
Универсального способа укрепить опорную конструкцию кирпичного строения не существует, каждый случай нуждается в индивидуальном подходе. Существует четыре основных варианта усиления фундамента:
- применение торкретбетона;
- путем расширения подошвы;
- усиление армированием с ж/б рубашкой (в дальнейшем можно провести дополнительную облицовку кирпичом);
- монтаж свай.
Внимание! Ремонт кирпичного фундамента и других опорных конструкций проводится поэтапно. Сначала откапывают одну сторону, углубления для обследования обустраивают с промежутком 3 м
После окончания работ с первой ямой, переходят на следующую. Осуществлять реконструкцию фундамента со всех сторон кирпичного здания одновременно чревато непоправимыми последствиями.
Проблемы глинистых почв
Собственно, в чем они?
Почему устройство фундамента на глинистых грунтах должно чем-то отличаться от всех прочих случаев?
- Увлажненная глина — пластичный материал. Что будет, если попытаться построить тяжелое строение на основании, по консистенции напоминающем пластилин? Разумеется, оно просто развалится.
- Кроме того, глина прекрасно удерживает попавшую в нее воду. Чем это плохо? Тем, что при замерзании вода увеличивается в объеме; в результате грунт под фундаментом вспучивается.
Обратите внимание: сухая глина, напротив, представляет собой исключительно прочное и надежное основание. Если уровень грунтовых вод низок (как минимум значительно ниже уровня промерзания), а для дождевых вод есть сток — проблем не предвидится, как и каких-либо особых требований к фундаменту. Возьмем, однако, худший случай: участок представляет собой сплошное месиво из пластичной глины
Возможно ли строительство в этом случае? Да. Но к фундаменту будут предъявляться особые требования
Возьмем, однако, худший случай: участок представляет собой сплошное месиво из пластичной глины. Возможно ли строительство в этом случае? Да. Но к фундаменту будут предъявляться особые требования.
Возможны два основных пути решения.
- Можно сделать фундамент дома плавающим. не связанным с грунтом вообще. Подвижки, пучение, изменения плотности не повлияют на строение: опрокинуть монолитную плиту из железобетона сможет разве что разлом материковой плиты точно под ним.
- Альтернативное решение — напротив, зафиксировать фундамент к пластам более прочного грунта, лежащим ниже уровня промерзания. Мягкая глина обычно представляет собой лишь сравнительно тонкий поверхностный слой.
Под глиной скрываются слои более надежного грунта.
Цена какого фундамента окажется ниже — в общем случае, без геологических исследований и проб грунта на глубине, сказать нельзя. Обычно первый сценарий обходится дороже, но статистика в этом случае — плохой помощник.

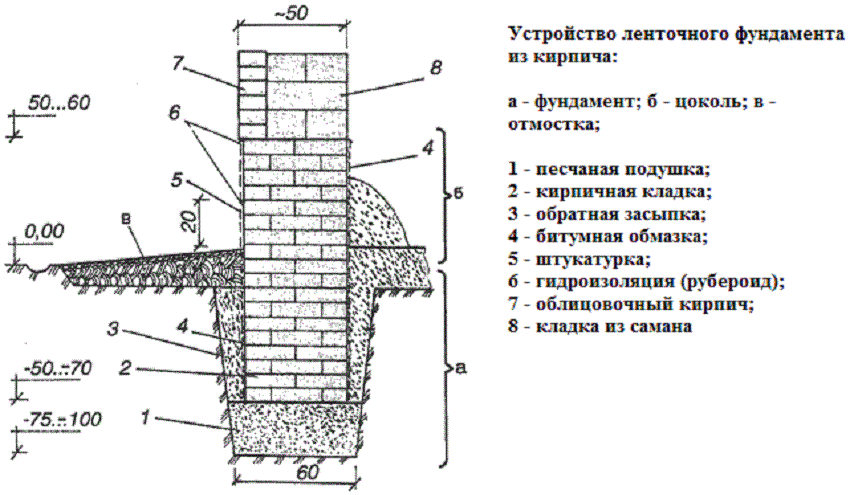

Ленточное основание из кирпича
Кирпичный ленточный фундамент требует более тщательной подготовки участка для строительства.
- Как и для любого фундамента проводится предварительная разметка территории под возведение основания. В первую очередь определяются углы здания, и отмечается периметр при помощи колышков и толстой лески. Последним этапом разметки является определения расположения внутренних несущих стен.
- Вырывается траншея глубиной примерно в полметра, ширина которой зависит от влажности грунта, чем она выше, тем шире выкапывают канаву. При этом под внутренние стены допустимы более узкие траншеи.

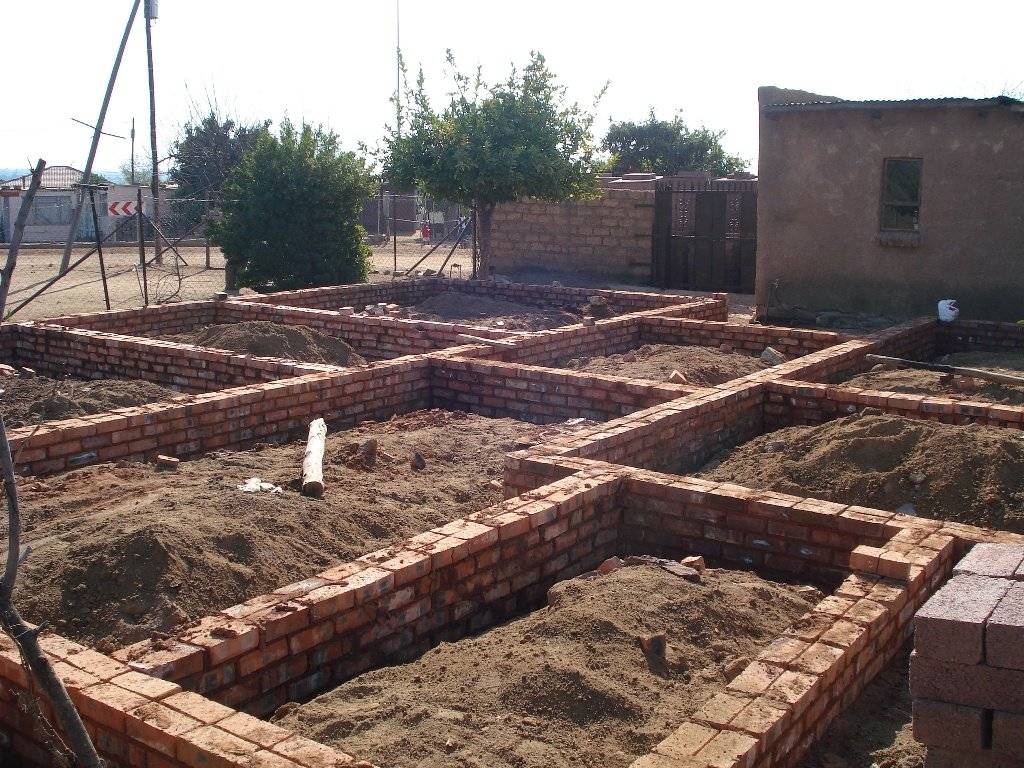

Так выглядит ленточный фундамент из кирпича
- Если грунт недостаточно твердый, дно траншеи тщательно трамбуют, после чего засыпают песком и вновь подвергают трамбовке.
- Далее, устраивают невысокую опалубку для заливки бетонного основания. Ширина полосы выполняется на 5 см больше запланированной толщины кирпичной кладки, высота порядка 10 см. Такое бетонное основание добавит прочности и устойчивости изготавливаемому цоколю.
- Внутрь опалубки выкладывается гидроизоляционный слой из рубероида для полной изоляции бетона.
- Заливают стандартную цементную смесь и оставляют на 2-3 дня для просыхания.
Укладка кирпича и сопутствующие работы
Кирпич укладывают с любой стандартной перевязкой, особых предпочтений для фундамента нет.
При этом в процессе укладки проводятся следующие дополнительные мероприятия:
- Для получения более прочного и надежного основания выполняют армирование рифлеными прутками между первым и вторым, а также перед последним рядом кирпича. Пример готового кирпичного фундамента
Это обеспечит устойчивость фундамента перед продольными нагрузками. Для поперечной арматуры выбирают стальную проволочную сетку;
- Для нижней части укладки применяется стандартный песчано-цементный раствор в соотношении 3:1, для цокольной части допустимо использовать цементно-известковый состав. При повышенной водонасыщености грунта, в состав можно добавить специальные гидроизолирующие компоненты.
После окончательного схватывания раствора примерно через неделю можно приступать к выполнению гидро- и теплоизоляции фундамента.
При использовании фундамента под кирпичный дом намного важнее выполнить качественную гидроизоляцию фундамента, чем теплоизоляцию, так как кирпич сам обладает способностью хорошо удерживать тепло.
Схема гидроизоляции фундамента из кирпича
Для ограничения доступа влаги к основанию применяется несколько способов, позволяющих достигнуть этой цели:
- В качестве гидроизоляции кирпичного фундамента используют, как правило, рубероид или специальный геотекстиль, который можно купить в строительном магазине. Либо наносят на поверхность фундамента достаточное количество битума;
- При необходимости можно сделать дополнительную дренажную систему, которая гарантированно отведет излишки воды в случае подтопления. Для этого на расстоянии в метр от стены дома вырывают траншею, куда укладывается рубероид или геотекстиль, поверх укладывается перфорированная труба, ведущая в дренажный колодец. После чего всю конструкцию присыпают щебнем, и заворачивают в геотекстиль. Поверх засыпают песок и утрамбовывают;
- Для обеспечения дополнительной защиты от осадков используют отбивку. Поверхность почвы возле фундамента заливают слоем бетона толщиной в несколько сантиметров с уклоном от дома. Это позволяет воде беспрепятственно стекать на внешнюю сторону;
- В случае если грунтовые воды расположены близко к поверхности выполняют дополнительную отсыпку по периметру основания. Промежуток между фундаментом и стенками траншеи засыпается щебнем, песком или любым строительным мусором, что позволяет воде во время затопления быстрее уходить.
Для утепления, которое выполняется после проведения гидроизоляции, применяют различные материалы на основе пенопласта или экструдированного пенополистирола. Кстати, последний вариант может использоваться для обоих видов изоляции.
После проведения всех работ по изоляции непосредственно самого фундамента те же мероприятия проводят и для верхней горизонтальной части фундамента, перед тем как начать возводить стены строения.
Двухэтажное строение
Для проведения процедуры расчета количества необходимых материалов для фундамента, стоит также рассчитать основную нагрузку.
Толщина плитного фундамента под кирпичный дом складывается из следующих параметров: толщины монолитной плиты и ее веса.
Толщина стандартной используемой плиты обычно составляет 20 сантиметров (это соответствует толщине стены в два кирпича), а средний вес – 100 тонн. При этом можно сказать, что толщина средней несущей стены будет равна 5 сантиметрам.
Исходя из этих параметров, рассчитывается средний общий вес. Он составляет примерно 130 тонн. К нему надо добавить вес остальных конструкций.
Также следует прибавить внутреннюю нагрузку в виде используемых предметов интерьера, а также проживающих в здании людей и приходящих гостей. Обычно их вес составляет примерно 70 тонн.
Общая сумма нагрузки на фундамент примерно составляет 300 тонн.
Затем следует уровень давления, также оказывающего влияние на конструкцию. При общем весе нагрузки в 300 тонн на фундамент идет давление, равное 300 грамм на 1 квадратный сантиметр покрытия.
Борьба с пучением при помощи инженерно-мелиоративных методов
- Приподнятие уровня строительной площадки благодаря способу отсыпки среднего или крупного песка из непучинистых грунтов. Данный способ поможет сократить глубину возможного промерзания склонной к вспучиванию земли.
- Глубинный дренаж. Данный метод малоэффективен, если подвальное помещение отсутствует. Его нельзя назвать крайне доступным, но именно этот способ позволит избежать подтопления или деформационных вмешательств при наличии цокольного этажа или погреба, которым нужно утепление.
- Уплотнение тяжелой трамбовкой, снижающей пористость грунта. Для индивидуального строительства этот способ является довольно трудоемким и достаточно дорогим, поскольку требует применения мощных механизмов и оборудования.
Возведение кирпичного цоколя
Высота цоколя определяется обычно практической пользой. Если по проекту ниже первого этажа предусмотрено расположение вспомогательных помещений, например, котельной или гаража, то цоколь будет высоким. Кстати, такое решение придает зданию благородный и изящный вид. Цоколь из кирпича на протяжении многих лет не теряет своих позиций.
Перед началом производства работ по устройству основной конструкции, необходимо надежно изолировать фундамент от проникновения влаги.
Какой выбрать кирпич
В настоящее время производится множество видов кирпича
Кирпич производится различных видов: глиняный, силикатный, с наличием пустот и без них, одинарный и полуторный, фасонный.
Виды материала с пустотами для кирпичного цоколя фундамента не годится по той причине, что он может конденсировать влагу, которая со временем его обязательно разрушит, что таит опасность для всего здания.
Поэтому возведение цоколя надежнее всего выполнять из кирпича глиняного полнотелого, клинкерного, силикатного или кислотоустойчивого. Материалы выпускаются производителями с различными физико-техническими показателями. Следует выбирать кирпич с высокой прочностью, стойкостью к перепадам температур, а также плохо воспринимающим влагу.
Если планируется строить цоколь с использованием кирпича, то размеры фундамента по ширине должны рассчитываться исходя из геометрии кирпича. Так, толщина в один кирпич означает размер в 25 см, в полтора кирпича – 38 см, а в два – 51 см.
Гидроизоляция
Мастика незаменима при проведении гидроизоляции цоколя
Устройство гидроизоляции фундамента – процедура не просто необходимая, а обязательная. Иначе страдать будет все здание: плесень и сырость будут в нем постоянные гости.
Самым известным вариантом считается укладка двух слоев рубероида на битумной мастике и один слой стеклоизола. Битумной мастикой также обрабатываются не только верх, но и вертикальные поверхности фундамента.
Сырой фундамент – опасность для всего сооружения
Потому гидроизоляционным работам уделяется такое большое внимание
Как выставить углы
Кладка цоколя из кирпича начинается с углов. Обычно используют полнотелый кирпич. В связи с определенной сложностью и ответственностью эта работа поручается опытным каменщикам.
- На гидроизоляционный слой по углам сначала без раствора выкладывается первый ряд кирпичей на требуемую ширину цоколя.
- Правильность углов выверяют уровнем и отвесом;
- Линейными измерительными инструментами поверяют геометрические параметры периметра здания и его диагонали по углам.
Кирпичная кладка
Только после завершения всех предыдущих этапов начинают выкладывать цоколь (от углов к середине стены). Главные помощники каждого каменщика – отвес, уровень, шпагат или веревка.
При кладке цоколя необходимо постоянно контролировать горизонтальность конструкции
Чтобы стена получилась ровной и строго вертикальной, необходимо через каждые три-четыре ряда проверять все размеры. Веревка натягивается от одного угла до другого, чтобы каменщик мог выкладывать стену как можно ровнее.
Кирпичный цоколь можно возводить на фундаменте из любого материала. При этом необходимо учитывать вес стен, чтобы он не превышал несущую способность основания.
Больше всего цоколь из кирпича подходит для легких стен из дерева или фахверковых. Для скрепления кирпичей между собой применяется цементно-песчаный раствор марки М75. Чтобы конструкция была более крепкой и хорошо воспринимала нагрузки, через 4-5 рядов кладки по высоте необходимо выполнять армирование сетками из стали.
Диаметр проволоки для армирования должен быть не менее 3 мм, размер ячеек – от 4 до 120 мм. Сетки используются сварные. Раствор при кирпичной кладке укладывается с таким расчетом, чтобы он полностью покрывал арматуру во избежание коррозии.
Кирпичные ряды выкладываются строго горизонтальными рядами в определенном порядке, который называется системой перевязки. Швы по высоте в соседних рядах не должны совпадать, их располагают в «шахматном» порядке. То есть камни располагают со сдвигом по отношению друг к другу. Также такого эффекта добиваются чередованием ложковых (по продольным сторонам кирпича) и тычковых (по торцевым сторонам камня) рядов.
Рекомендуем посмотреть видео о том, как производить кладку материала самостоятельно.
По всему периметру цоколя необходимо устраивать вентиляционные отверстия размером 150-250 мм через каждые три метра, на некотором расстоянии от поверхности почвы. Высота окошек может равняться ширине или быть немного больше.
Выбираем вид основания
Прежде всего, нужно определить общий вес строения, т.
к. кирпич — тяжёлый строительный материал. Если основание окажется слабым, через некоторое время начнётся усадка дома, на стенах появятся трещины, что, в конечном счёте, приведёт к частичному, а в отдельных случаях и полному разрушению дома.
Больше всего для кирпичных домов подходят следующие виды фундаментов:
- заглубленный ленточный;железобетонный свайный;плитный.
Другие виды фундаментов, включая ленточный мелкозаглубленный и столбчатый металлический, для кирпичных строений не подходят, т.
к. не смогут выдержать нагрузку. Чтобы выбрать фундамент, оптимально подходящий для конкретного варианта, нужно учитывать:
- форму рельефа;глубину промерзания грунта;физическую и механическую характеристику почвы;глубину залегания грунтовых вод.
Сделать реальную оценку данных показателей могут только специалисты, поэтому в перечень расходов на строительство дома нужно обязательно включить стоимость их услуг.
Требования к основанию
Чтобы избежать фундаментных деформаций, необходимо владеть информацией о причинах их появления. Основными из них являются:
- просадка;
- выпучивание;
- смещение со сдвигом.
Причиной просадки фундамента является несоответствие фактической опорной площади ее норме. Возникновение выпучивания и бокового сдвига связывают с неправильной глубиной закладки основания, когда на фундамент воздействует замерзший грунт.
Какой же фундамент на глине лучше выдержит все нагрузки с учетом горизонтальных и вертикальных колебаний при промерзании грунта? Требований, которые предъявляются к такому основанию, не так уж много:
- запрещается заниматься закладкой фундамента, сделанного из блочных элементов;
- обязательное использование армирующего каркаса по всей площади;
- наличие более значительной по ширине подошвы (если сравнивать с верхней частью фундамента);
- применение материала для гидроизоляции подошвы.
Как построить столбчатый фундамент на участке земли с глинистой почвой?
Основание столбчатой конструкции несложно соорудить своими руками на участке с глинистой почвой. Сооружение столбчатого фундамента требует дополнительных финансовых расходов, которые компенсируются надежностью и устойчивостью. Сооружают столбчатое основание различными методами.
Первый способ предусматривает выполнение работ в следующем порядке:
- Формирование полостей в грунте ниже уровня замерзания грунта.
- Заполнение основания приямка щебнем.
- Уплотнение сформированной щебеночной подушки.
- Опускание в полость металлической или асбестовой трубы.
- Изготовление из арматурной проволоки силовой решетки.
- Размещение в трубе арматурного каркаса.
- Заливка в полость трубы бетонного раствора.
Формирование столбчатой основы по второму методу осуществляется по следующему алгоритму:
- Выполняют разметку площадки.
- Удаляют плодородный слой грунта.
- Выполняют приямки квадратного сечения на глубину 0,5-0,8 м.
- Засыпают основание песком.
- Выкладывают из кирпича столбчатые опоры или устанавливают бетонные блоки на цементный раствор.
Разновидности глиняных почв
Перед определением типа фундамента, необходимо четко представлять, на каком типе грунта будет осуществлять строительство.
Суглинки широко распространены в средней полосе России
В зависимости от количества содержания глины почвы бывают следующих видов:
- супесь – рыхлая горная порода, включающая в состав песчаные и пылеватые компоненты в сочетании с 5-10% глины;
- суглинок – почва, в составе которой глиняный компонент представлен в количестве 10-25%, а оставшуюся часть занимает песок;
- глина – мелкозернистая осадочная порода с высоким процентным содержанием глиняного вещества от 30%.
Главная отличительная характеристика глины – слабость перед влагой, благодаря которой она быстро превращается в тестообразную массу и препятствует дальнейшему просачиванию жидкости в грунт. Пласты исследуемой породы могут размещаться на существенной глубине, что увеличивает риск вспучивания почвы в зимний период за счет промерзания застоявшейся воды.
Размер масса домовладения
Особенностью помещения из кирпича или камня, является его высокая масса. В среднем кирпичный дом в один этаж, может быть гораздо тяжелее двухэтажного деревянного дома. Плотность кирпича, предназначенного для строительства – 1,5 тонн на 1 кб/м. Плотность сосны или ели – 500-600 кг.
Важна так же и площадь строения. Если вы собрались строить дом в два этажа, то и фундамент придётся делать более прочным. При заливке основания, лучше всего соблюсти все нормативы СНиП. Подготовьте макет со всеми расчетами, которые необходимы для строительства.
Характеристики грунта
Почвы бывают:
Слабые (глина, почвы на которых есть болота) – собирают влагу, не прочные и поэтому не могут держать дома большой массой, особенно если планируете построить несколько этажей, в зимний период почвы становятся пучинистыми. Собранная влага промерзает и становится льдом, при этом увеличиваясь в объеме. При расширении, появляются бугры, происходит деформация основания. Для таких почв подойдут дома на сваях.
Средние – это суглинистые почвы
Здесь важно знать на какой глубине пролегают грунтовые воды.
Прочные – горные или породы из песчаника. Выдерживают любые основания: начиная с мелкозаглублённого и заканчивая ленточным фундаментом
Эти породы не собирают влагу, благодаря этому на них не влияют мороз.
Особенности залегания грунтовых вод
Это важный показатель, при закладке основания фундамента. Чем выше расположены грунтовые воды, тем большая вероятность того, что будет происходить пучение. Ленточный фундамент на таких почвах не построить. Лучшим вариантом будет монолитная «плавающая» плита или сваи. Минусом таких основания является то, что нельзя построить большое здание.
Кирпич, как материал
Дом из кирпича имеет две особенности: имеют большую усадку, большая масса.
Проблема усадки свойственна всем домам, построенным из небольших материалов. Кирпич хорошо сжимается, но когда идет растяжение или изгиб, то он легко разрушается.
Самым страшным является неравномерная усадка, при которой появляются:
- — трещины по вертикали,
- — трещины под наклоном.
Из-за появления этих проблем, значительно уменьшается прочность и надёжность. Так же следует помнить про деформации, которые приведут к перекосам:
- Большая усадка разных частей. Чаще всего это происходит при нарушении технологического процесса или плохом изучении геологии. Усадка бывает в местах слабого грунта или при плохом уплотнении.
- Выпучивание – обратный процесс, когда происходит не усадка, а отдельные части начинают подниматься. Это возможно из-за появления грунтовых вод, маленькая глубина залегания основания фундамента.
Кирпич является одним из проблемных материалов. Более массивным является только железобетонная конструкция. Учитывая эти особенности, можно говорить, что многие фундаменты просто не справятся с такой нагрузкой.
Особенности кирпичных строений
Есть у кирпичных домов два отрицательных качества, которые негативно сказываются на фундаментных конструкциях.
- Усадка.
- Большой удельный вес.
В первом случае кирпич хорошо работает на сжатие. Вертикальные нагрузки он выдерживает без проблем. А вот нагрузки на изгиб и растяжение он выдерживает плохо
Поэтому неравномерная усадка фундамента или его частичное выпучивание приводит к появлению на стенах дома трещин. Здесь очень важно еще не стадии проектирования дома правильно выбрать тип фундамента, чтобы он мог сдерживать нагрузки от грунта
Что касается веса кирпичных построек, то чаще они ложатся в расчет фундаментной конструкции. К примеру, если стена дома уложена в полтора кирпича, ее высота 4 м, а длина 8 м, то нетрудно подсчитать, сколько эта стена будет весить.
Сначала находим ее объем: 4 х 0,4 х 8 = 12,8 м³.
Умножаем полученное значение на плотность кирпичной кладки: 12,8 х 1800 = 23000 кг или 23 тонны.
Выдержать такую нагрузку может большой фундамент, изготовленный из высококачественных материалов с точными габаритными размерами, рассчитанными по специальным формулам.
Преимущества и недостатки кирпичного фундамента
Как и все другие виды фундаментов, кирпичный имеет свои плюсы и минусы.
Преимущества кирпичного фундамента
- Простота реализации. Построить кирпичный фундамент можно силами нескольких человек, так как работы не требуют перемещения больших тяжестей и применения специальной техники.
- Высокая жёсткость.
- Пластичность. Смещения грунта не будут причиной сильных разрушений фундамента, так как он обладает большей подвижностью по сравнению с монолитными.
Ремонтопригодность. В случае каих-либо поломок не нужно менять крупные блоки. Требуется замена лишь отдельных небольших фрагментов фундамента.
- Универсальность. Можно построить кирпичный фундамент любой конфигурации.
Недостатки фундамента из кирпича
- Трудоёмкость и невысокая скорость постройки.
- Относительно высокая стоимость.
Необходимость выполнения гидроизоляции.
- Относительно невысокий (до 50 лет) срок службы по сравнению с бетонным фундаментом.
- Ограниченная сфера применения: сухие и спокойные грунты.
В каких случаях можно применять фундамент из кирпича
На кирпичном фундаменте можно строить лишь небольшие одноэтажные здания: дачи, бани, летние кухни
При этом важно быть уверенным в надёжности грунтов. Необходимо выбирать сухие стабильные (низкопучинистые) грунты
На нестабильных грунтах фундамент укрепляется армированием.
Ширина фундамента для дома из кирпича
Основание дома воспринимает поступающие нагрузки от конструкций и передает их в грунт
Прочность этой важной части – залог длительной службы всего здания. Чтобы фундамент был правильно построен, важно его верно рассчитать и задать нужные параметры
Определяем тип
Под тяжелый кирпичный дом требуется мощный фундамент, способный выдерживать большие нагрузки. К таковым относятся:
- Ленточные;
- Столбчатые;
- Монолитные плитные.
Свайный может пригодиться только под 1-этажное кирпичное строение, двухъярусное он не выдержит. При гуляющих грунтах используют столбчатый, на более плотных – ленточный. Плита применяется для строительства на болотистых и плавающих местностях, где существует риск перемещения пород и последующей деформации конструкций.
Конструктивный расчет
Определение размеров тела фундамента – сложный инженерный процесс, при расчёте учитывают множество факторов: материал основания, грунты, поступающие нагрузки.
В частном строительстве малых зданий к точным расчетам обращаются крайне редко. Ширина коонструкции под кирпичный дом должны быть такой:
| Этажность | Минимальная ширин, мм | ||
|---|---|---|---|
| Одинарные наружные стены | Наружные стены с облицовкой камнем и кирпичом | Внутренние стены | |
| 1 | 250 | 315 | 200 |
| 2 | 350 | 380 | 350 |
| 3 | 450 | 445 | 500 |
Минимальная ширина в данном случае актуальна для строительства на грунтах без высокого уровня подземных вод.
В случаях, когда ГВ поднимаются высоко, необходимо усиление несущих конструкций. Тогда увеличивается ширина стен фундамента:
| Этажность | Минимальная ширин, мм | ||
|---|---|---|---|
| Одинарные наружные стены | Наружные стены с облицовкой камнем и кирпичом | Внутренние стены | |
| 1 | 500 | 630 | 400 |
| 2 | 700 | 760 | 700 |
| 3 | 900 | 890 | 1000 |
Это усредненные данные, применение которых обеспечивает достаточный уровень прочности конструкций.
Советы экспертов
Поскольку малоэтажное строительство не поддается строгим конструктивным расчетам, специалисты – строители дают разные советы по определению ширины ленты
Важное правило – стойка фундамента не может быть уже наземной части дома. В идеальных климатических и геологических условиях они могут быть равны
В большинстве случаев этот параметр принимают по формуле Ширина надземной части + 100 мм, тем самым обеспечивают запас прочности.
При высоком уровне грунтовых вод толщину основания не только увеличивают, но и дополнительно изолируют и укрепляют. Применяют усиленное армирование и гидроизоляцию со всех сторон, в т.ч. пол подвала.
Остальные параметры
Для определения глубины подошвы используют карту промерзания грунтов в регионах. Столбчатые фундаменты заводят ниже этого показателя на 10-20 мм. То же касается ленточных конструкций. Если грунты подвижны и преобладают подземные воды, величину заглубления уменьшают.
Виды деформаций
Если вы наблюдаете прогибы, многочисленные трещины или разломы в форме перевернутой буквы «V», можно уверенно диагностировать ошибку, допущенную в ходе устройства фундаментной основы
Проектировщиками были неправильно определены параметры, не принято во внимание состояние почвы и наличие грунтовых вод
Основание выгибается в случае, если неправильно определена глубина его заложения по отношению к точке промерзания грунта. Во время морозных пучений грунт увеличивается в объемах, выталкивая фундамент на поверхность, образуются трещины. Чтобы избежать этого, постройку необходимо заглубить ниже уровня промерзания почвы.
Наклоны и скручивания образуются из-за применения строительных материалов низкого качества. Усадка происходит неровно, образуются трещины.
Несколько советов по постройке плитного фундамента
Советы для строителей плитного фундамента:
- Дренажная система. Плитный фундамент на пучинистых грунтах постепенно омывается водой и стачивается. Чтобы замедлить этот процесс, нужно обустроить дренажную систему, которая бы выводила лишнюю влагу под домом.
- Армирование строения. Производить армирование нужно именно в два ряда. В некоторых домах, чтобы сэкономить, используют один ряд. Конструкция получится недостаточно крепкой и жесткой. Как итог: низкие показатели прочности.
- Связывание арматур. Ряды арматур связываются настолько прочно, чтобы заливка бетона не сместила их. Даже небольшой перекос приведет к потерям в жесткости.
- Заливка бетона. Этот этап реализуется за один рабочий день. Его не нужно растягивать, так как состав должен сохнуть равномерно и постепенно.
- Изготовление раствора. Замешать столь большое количество бетона своими руками за один день – крайне непростая задача. Лучше покупать готовый состав.
Построить фундамент своими руками даже на пучинистом грунте – выполнимая задача. Нужно лишь правильно выполнять все этапы работ.
Пучинистые грунты, чем опасны
Зимой, при отрицательных температурах вода, находящаяся в почве, замерзает, грунт расширяется, изменяется плотность, пласты приходят в движение, воздействуя на объекты, находящиеся в непосредственной близости. Процесс называется пучение грунта.
Пучинистость
Нагрузки внутри почвы возникают сильные, — монолитные тяжелейшие основы могут быть вытолкнуты из грунта. Для предотвращения применяются решения – заглубляют фундамент ниже уровня промерзания, формируют базы сверху почвы, создают плавающие подушки, полностью заменяют пучинистые грунты.
Грунты различаются минеральным составом, который отличает их по признаку капиллярной активности, дренажа воды. Когда почва состоит из песка крупной фракции, вода не задерживается, а в глинистых — напротив. В первом случае зимой замерзать нечему, во втором – вода застынет, расшириться, почва «поползёт».
Плитный фундамент под кирпичный дом
Если вы предпочитаете строить фундамент своими руками, но при этом имеете дело с проблемными грунтами, обладающими неравномерной плотностью, склонными к сдвигам либо морозному пучению, обратите внимание на фундамент из монолитной бетонной плиты
Рис. 1.9: Схема плитного фундамента Плита может закладываться как с небольшим заглублением, равным ее толщине (которая, в большинстве случаев, не превышает 50 сантиметров), так и обустраиваться на дне котлована, что позволяет создать полноценный цокольный этаж.
| Совет эксперта! Бетонная плита устойчиво переносит все выталкивающие воздействия, она эффективно распределяет и передает на грунт нагрузки, идущие от массы здания. |
Строительство плитного фундамента выполняется по следующей технологии:
- На участке размечается контур плиты и начинаются земляные работы по рытью котлована. При большом заглублении плиты для этого используются экскаваторы, при поверхностном расположении вполне можно обойтись ручной силой;
- Из жидкого бетона заливается слой подбетонки толщиною 2-3 сантиметра, который будет служить основанием под заливку главной плиты;
- По бокам котлована устанавливается деревянная опалубка;
- Создается армокаркас на всю площадь плиты. Количество контуров — 2, в качестве горизонтальных элементов каркаса используются рифленые прутья арматуры диаметром от 12 мм, которые соединяются вертикальными перемычками. Каркас скрепляется вязальной проволокой либо сваркой;
- Армокаркас укладывается на подбетонку и производится заливка плиты. Для этого используется партия готового бетона, заказанного в нужном объеме, поскольку заливка должна выполнятся одномоментно.
Рис. 2.0: Строительство плитного фундамента с цокольным этажом
| Совет эксперта! Фундамент выдерживается не менее 28 восьми дней, по истечению которых можно приступать к дальнейшему строительству. |
Арматура
При планировании проведения работ по устройству плитного фундамента в кирпичном доме следует также учесть его арматуру.
Арматура для плитного фундамента позволяет усилить его основные качества, такие как надежность, стойкость, долговечность.
Ее расчет должен производиться с учетом имеющихся данных. Обычно арматура укладывается в 2 ряда.
Чтобы произвести расчет необходимого количества арматуры, надо учесть следующие параметры:
- Можно произвести расчет для 1 ряда, а затем увеличить получившееся значение в 2 раза, т.к. арматура проходит в 2 ряда.
- Арматура должна быть по длине несколько меньше, чем бетонная плита (примерно на 15 см)
- По ширине также арматура должна быть несколько меньше и не достигать краев плиты
- Прутья должны составлять ячейки с параметрами 20 см
- Чтобы вычислить количество необходимых прутов, следует длину от длины плиты отнять 15 см и разделить на 20 см, прибавить для страховки 1. Получится искомое количество требуемых прутов арматуры.
- Для расчета количества прутов по ширине действуем аналогичным образом. От ширины отнимаем 15 см, делим на 20 и прибавляем 1. Получившееся значение составляет количество необходимых прутов для ширины плиты.
Чтобы связать прутья арматуры между собой, понадобятся специальные связующие инструменты (крючок, проволока).
- Пруты укладываются на плиту по ширине и длине
- В местах стыков производится связывание путем наложение проволоки в несколько оборотов и с обязательным скреплением краев
Выводы
Рассматривая различные фундаменты под дом из кирпича, необходимо правильно понять одну вещь – все вышеописанные конструкции сегодня применяются. Главная задача проектировщика – разобраться с несущей способностью грунта на строительном участке. Потому,что от этого показателя зависит, какой фундамент нужен именно здесь. Нельзя искать пути, которые приведут к экономии строительного бюджета. На фундаменте экономить нельзя, даже если он займет половину всех расходуемых финансов, на это пойти придется. Это правильный ход.
Небольшая ошибка в расчетах, небольшое отклонение от норм и требований приведет к разрушению фундаментной конструкции, а соответственно и к разрушению кирпичного сооружения. Поэтому строго следуйте нормам и правилам, которые давно разработаны на основе практики и лабораторных исследований. Нельзя доверять интуиции или делать что — то на глаз. С фундаментом это не пройдет. Главная задача производителя работ – не отклоняться от поставленных задач, которые подтверждены точными расчетами.
