Как сделать дренаж фундамента вокруг частного дома на глинистой почве своими руками: Обзор

Какие бывают виды?

На выбор вида инженерной конструкции влияют особенности ландшафта, тип почвы, расположение жилых и хозяйственных построек. Существует два основных типа:

• поверхностный;
• глубинный.

Другие разновидности – мембранный и дренажные траншеи без укладки труб

Поверхностная

Простой вид инженерной конструкции. Его основная задача – забрать на себя воду, которая попадает на участок в результате природных осадков. Мелкозаглубленный дренаж имеют разновидности:

• Точечный. Водосборник устанавливается в определенном месте, например, под трубой, которая отводит дождевую, талую воду с крыши дома.
• Линейный. Имеет две вариации: пристенный и удаленный от здания. Его закрывают решетчатой накладкой. Предназначен для удаления воды с большой площади. Может быть выполнен в виде каналов, лотков.

Важно! Грамотно выполненная инженерная конструкция в обязательном порядке совмещает все разновидности мелкогаглубленного водоотвода

Глубинная

Отличается от поверхностного глубиной залегания трубопровода. Такой вариант необходим, когда на территории участка водоносный горизонт располагается близко к поверхности. Бывают такие разновидности:

• Трубный. Сооружается с использованием специальных труб с перфорацией.
• Кольцевой
• Пластовый.

Важно! Любая ошибка в конструировании системы осушения приведет к тому, что конструкция не будет выполнять свои функции. Это чревато такими последствиями: подтопление погреба (подвала), разрушение стен, фундамента, появление плесени внутри дома из-за чрезмерной сырости, неравномерное осушение территории, что может привести к гибели культурных растений

Пластовый, как разновидность глубинного

Самый простой вид дренажа с демократичной стоимостью. Суть способа – рытье дренажных канав. Чтобы отвести излишнюю влагу от фундамента, нужно отступить 30 см от ската края кровли и прорыть по периметру траншею глубиной полторы лопаты. От фундамента прокладывается бетонная отмостка под уклоном так, чтобы вся влага стекала в дренажную канаву.

Такой способ удобен тем, что можно обойтись без прокладки труб. Вода будет уходить с участка по сети каналов. Рвы выполняются не только по периметру дома, но и всему участку. Они покрываются специальным геотекстильным полотном, засыпаются различными сыпучими продуктами (щебень, грануляция и т.п.)

Важно! Чтобы избежать застоя воды, траншея должна иметь уклон, который выполняется в сторону общего водосборника. Можно еще более упростить задачу и создать дренажную систему из открытых канав, которые будут отводить лишнюю воду и станут элементом ландшафтного дизайна

В этом случае траншея выкапывается на глубину не более 1,2 метра. Стенки могут быт как вертикальными, так и скошенными.

Можно еще более упростить задачу и создать дренажную систему из открытых канав, которые будут отводить лишнюю воду и станут элементом ландшафтного дизайна. В этом случае траншея выкапывается на глубину не более 1,2 метра. Стенки могут быт как вертикальными, так и скошенными.

Чаще на участке используются отводные канавы закрытого типа. Дренаж без труб устанавливается на местности, где незначительный объем воды. Также причиной выбора закрытой системы осушения без труб может стать очень сложный рельеф местности.

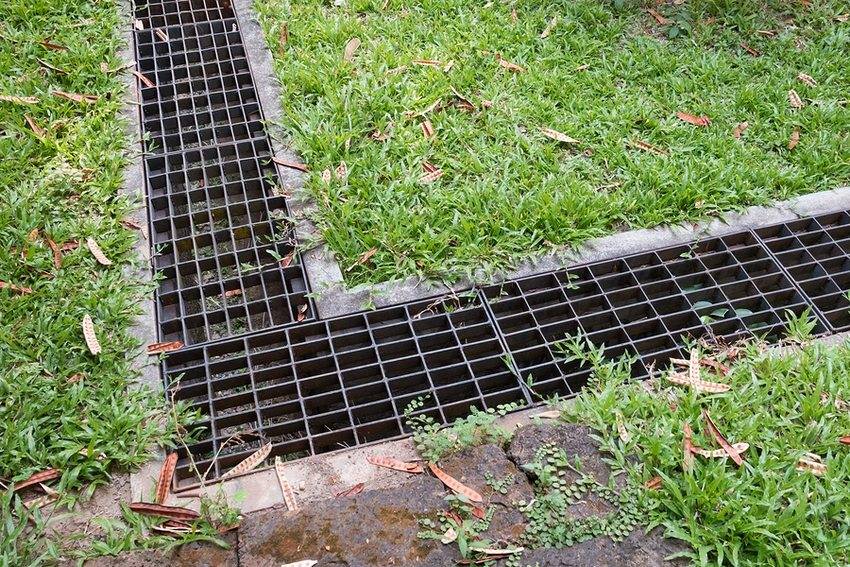

Дренажные мембраны (решетки) для садовых дорожек

Такой вариант удаления излишков влаги считается инновационным. Отлично работает в совместно с другими видами дренажа. Использование мембран дает возможность отвести часть ливневой или талой воды напрямую по поверхности покрытия. А влага, которая проникает внутрь сквозь зазоры, удаляется при помощи мембраны.

Достоинства:

• Конструкция препятствуют «расползанию» садовой дорожки.
• Легкость монтажа – нет необходимости проведения земляных работ (копания глубокого рва). Нужно просто очистить и выровнять поверхность.
• Материал отличается высокой прочностью и устойчивостью к химическому воздействию.
• Удобство доставки. Мембранное полотно поставляется в рулонах, поэтому их можно перевозить на легковом автомобиле.

Обратите внимание! Единственный недостаток дренажных мембран их высока цена. Но обустройство фундамента обойдется значительно дороже.

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

1. Во-первых, все работы должны проходить летом – по понятным причинам.
2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
2. Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

• поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
• пристенный дренаж фундамента;
• кольцевой дренаж фундамента;
• пластовый дренаж.

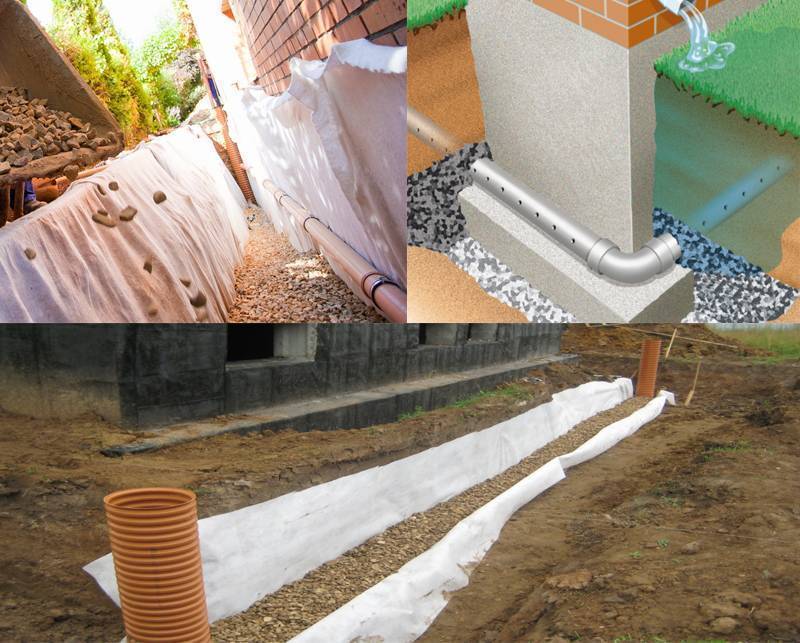

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы

Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.

4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.

3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Ход работ

Согласно подготовленной схеме выполняется разметка участка. Начать работы желательно с подготовки траншеи под основную магистраль, а затем выкопать остальные.

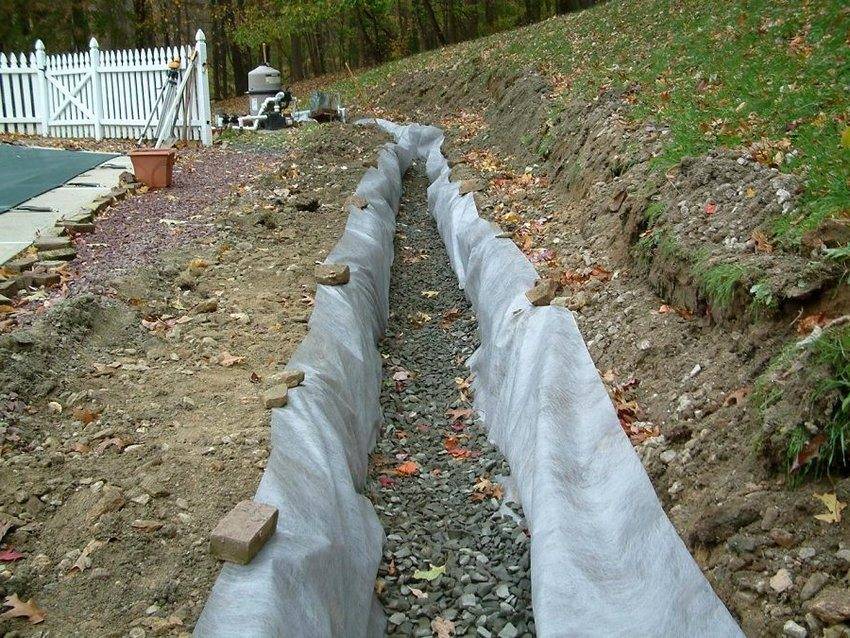

Своими руками готовятся траншеи шириной 0,35 метра. Глубина траншеи зависит от глубины промерзания грунта – трубы должны лежать ниже этой точки. Обычно траншеи копаются глубиной не менее 1-1,2 метра. В ходе работ следует проверять уклон траншей, его необходимо формировать из расчета 1 сантиметр на метр трубы.

Чтобы влага их почвы быстрее попадала в дренаж, и при этом перфорированные трубы не забивались частичками грунта, используется следующая конструкция:

• дно и стенки подготовленной траншеи выстилаются геотекстильным полотном;
• на дно насыпается слой щебня;
• монтируется трубопровод;
• трубы засыпаются слоем щебня;
• края геотекстильного полотна укладываются поверх щебеночного слоя с большим перехлестом и закрепляются.

В результате полимерная дренажная труба оказывается в своеобразной оболочке, хорошо пропускающей влагу и задерживающей загрязнения. Щебеночный слой не способен перекрыть отверстия в трубах, благодаря чему влага свободно проникает в трубопровод. Геотекстиль из полимерного материала устойчив к внешним воздействиям и долговечен – выполненный своими руками дренаж способен прослужить долгие годы.

Проложенный трубопровод не следует торопиться закапывать. Если прогноз погоды не обещает сильных дождей в ближайшее время, необходимо самостоятельно провести проверку системы. Для этого потребуется подавать воду насосом через шланг на каждую ветку трубопровода и проверять, доходит ли вода до слива из магистрали. При правильно выдержанном уклоне труб, система будет работать нормально.

При тестировании требуется обильно пролить весь участок водой, чтобы проверить, будет она застаиваться или нет. Если почва по-прежнему неохотно пропускает воду, придется добавить дополнительные дренажные каналы. После успешной поверки системы трубопровод закрывается грунтом.

Поверх трубопровода глубинного дренажа формируются грядки или клумбы, прокладываются дорожки. Геотекстиль препятствует повреждению трубопровода корнями растений, поэтому система не помешает обустроить участок своими руками.

Дренаж участка на глинистых почвах – действенный способ обеспечить быстрое осушение тяжелого плотного грунта после обильных осадков или таяния снегов. Устройство системы продлит срок службы фундамента дома и других построек, избавит от воды в подвале, создаст благоприятные условия для садоводства и отдыха за городом, позволит с успехом заняться ландшафтным дизайном на участке.

https://youtube.com/watch?v=5M2getzZgQQ

Типы систем водоотвода

Для почвы, в которой преобладает глина, можно применять пластовый, поверхностный или глубинный вариант водоотведения. В отдельных случаях имеет смысл совместно использовать несколько типов, чтобы повысить эффективность водоотвода. Рассмотрим подробно каждый вид.

Водоотводы поверхностного типа

Этот тип идеально подходит в случаях, когда участок расположен на естественном склоне. Для водоотвода создаются слегка углубленные в грунте каналы, по которым самостоятельно стекает вода в дренажный колодец. Прокладывать их можно на любой ровной поверхности, например, по периметру здания, возле тротуарной дорожки или вокруг газона.

В канал укладываются желоба, сверху они могут быть прикрыты защитной решеткой.

Пример реализации водоотвода, расположенного на поверхности

Глубинные системы отвода вод

Если на глиняном грунте необходимо отводить большой объем воды, рекомендуется отдать предпочтение глубинным водоотводам. Они представляют собой системы подземных трубопроводов, служащих для отведения воды к местам накопления.

Глубинные системы могут включать в себя от одного до нескольких основных водосточных каналов, направленных к общему водосборнику. Их глубина залегания варьируется в пределах от 1 до 1,5м, в то время как ширина не превышает 50см. В каналах устанавливаются трубы дренажной системы. К основной магистрали подводятся  вспомогательные линии, собирающие воду с поверхности почвы.

Как устроена траншея глубинных водоотводов, показано на рисунке.

Схема устройства глубинного водоотвода

На рисунке обозначено:

• A – слой плодородной почвы (толщина 20см);
• B – грунт обратной засыпки (20см);
• C – данный слой засыпан щебнем (30см);
• D – труба диаметром 110мм;
• Е – геотекстилевое покрытие;
• F – «подушка» из песка;
• G – грунт.

Пластовые водоотводы

Данный тип водоотводов, также как и предыдущий вид, относится к глубинным. Он применяется когда возникает необходимость отвода грунтовой воды от строения (фундамента). Его устанавливают непосредственно под зданием. Водоотвод представляет собой слой щебня, от которого осуществляется отведение воды в проложенные вокруг здания трубы.

Необходимо заметить, что размер данной системы должен превышать площадь строения, под которым она располагается.

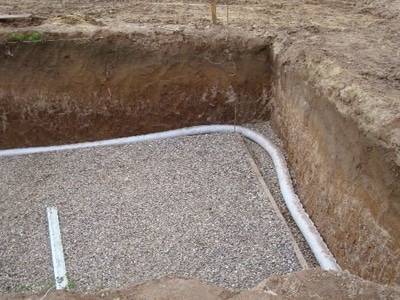

Подготовка пластовой водоотводящей системы

Кольцевой дренаж: расчет материалов

Пристенный дренаж фундамента, схема

Глубинная система кольцевого дренажа может изготавливаться на любом этапе строительства дома, если он не имеет подвала и нет необходимости защищать пол подвального помещения от близко расположенных грунтовых вод.

Если вероятность проникновения грунтовых вод в подвал есть, работы по организации системы их отвода должны проводится перед тем, как изготавливается фундамент. В таком случае целесообразнее применять пластовый дренаж, речь о нем пойдет немного позже.

Для расчета необходимого количества материалов для организации кольцевого дренажа, необходимо знать длину наружного периметра фундамента и расстояние от крайней точки фундамента до того места, на котором планируется установить приемный колодец.

Количество погонных метров дренажной трубы, необходимой для организации системы, будет равняться длине периметра, суммированной с расстоянием от крайней точки фундамента до колодца, с небольшим припуском.

Геотекстиль тоже продается погонными метрами, его необходимо ровно столько, сколько потребуется трубы.

Далее необходимо рассчитать требуемое количество колодцев и угловых соединений если планируется использовать трубы ПВХ. Сделать это достаточно просто, т. к. колодцы устанавливаются по всем углам фундамента, в независимости от того внутренние они или наружные.

Совет: для точного расчета необходимого количества материалов можно воспользоваться услугами консультантов специализированных магазинов по продаже дренажных систем и необходимого оборудования для их монтажа. Зная форму и размер постройки, консультанты с точность рассчитают требуемое количество материалов.

Песок и щебень для проведения работ рассчитываются по объему, для этого длину периметра траншеи умножают на её ширину и высоту засыпки.

Строительный материал

Для обустройства дренажной системы на глинистом участке понадобится:

• текстильное полотно, с помощью которого будет осуществляться фильтрация воды, поступающей в систему водоотвода;
• некоторое количество песка и щебня, предназначенного для устройства подушки;
• бетонные или пластиковые каналы, которые обеспечат обустройство поверхностного дренажа;
• комплект из пластиковых перфорированных труб, диаметр которых находится в пределах от 100 до 110 мм, необходимых для глубинного дренажа;
• элементы готовых водосборных колодцев или их составляющих;
• набор, включающий в себя стыковочные элементы для труб.

Многоуровневый дренаж вокруг фундамента

Правильный дренаж фундамента осуществляется на основе прилегающего к строению грунта и общего уклона земельного участка. Единственное, что является относительно постоянной величиной – количественно-качественный состав дренирующей смеси.

Многоуровневый дренаж глубоко посаженного фундамента обустраивается по принципу разных расстояний уровней от непосредственной стены по следующим принципам: — чем выше уровень дренирования, тем дальше он отстоит от стены; — чем глубже уровень, тем шире дренажный канал и тем больше его пропускная способность; — соединений уровней между собой может не быть, если нет необходимости экстренных дренирований массового водяного потока.

Отдельно необходимо говорить о частном случае дренажа глубокого монолитного или блочного фундамента – ливневой канализации (ливневый водосток), которая проектируется и создается отдельно от всех уровней дренирования стен фундамента

Очень важное утонение, касающееся именно ливневки – это ее полная автономность и обособленность от классического дренажа фундамента

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.

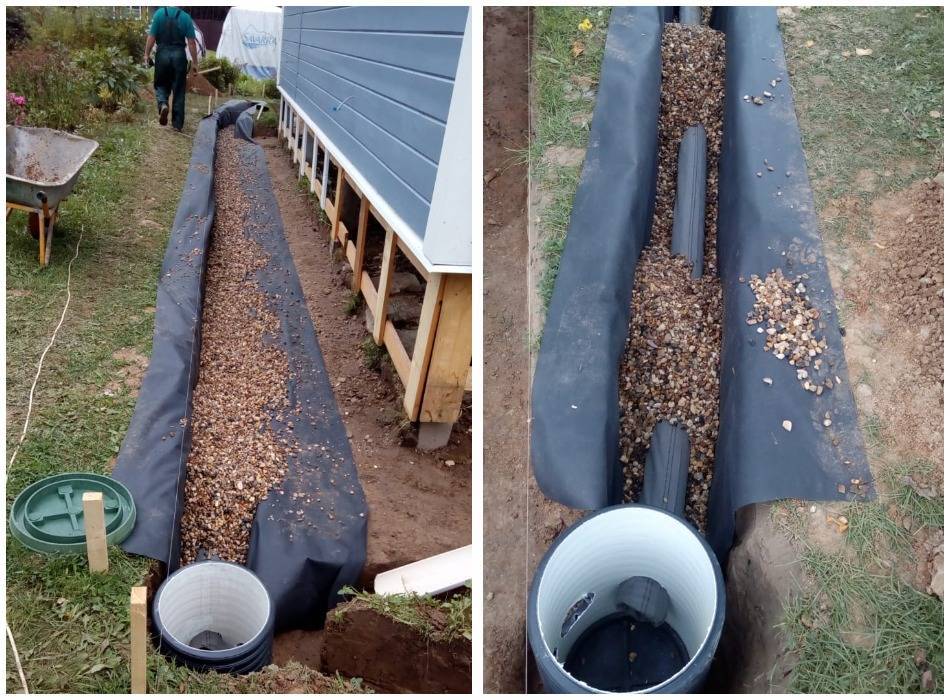

  Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
  Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
  Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Для чего нужен дренаж

Осушение прилегающего к фундаменту участка поможет устранить или уменьшить негативное влияние грунтовых вод, паводков, сезонных осадков.

В результате морозного пучения зимой происходят подвижки грунта и выталкивание частей фундамента на поверхность. Этому способствует промерзание насыщенного влагой верхнего слоя земли. Своевременный отвод влаги с помощью дренажной системы устраняет основную причину — избыточное увлажнение прилегающей к конструкции почвы.

Грунт насыщается водой в дождливую осень и при таянии снега даже при низком УГВ. Самая качественная гидроизоляция фундамента не защищает на 100% конструкцию от увлажнения. Стены подвалов и цокольных этажей покрываются пятнами грибка и плесени. В зимние морозы превратившаяся в лед влага увеличивается в объеме, разрывая поры бетона. Появляются трещины, которые распространяются с каждым циклом замерзания-оттаивания.

Схема прифундаментного дренажа Источник gydromax.ru

Отсутствие дренажа негативно сказывается на несущей способности грунтов. Затяжные дожди и паводковые воды размывают плотные слои почвы, делают их рыхлыми, неустойчивыми. Это приводит к деформациям фундамента, грозит разрушением всего дома.

Особенно опасно переувлажнение глинистых, суглинистых, торфяных и илистых почв, сапропелей. На таких грунтах при любом УГВ рекомендуется в обязательном порядке устраивать дренаж вокруг фундамента. Это поможет избежать отсыревания стен подвалов, промерзания конструкций, морозного пучения, продлит срок службы основания.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

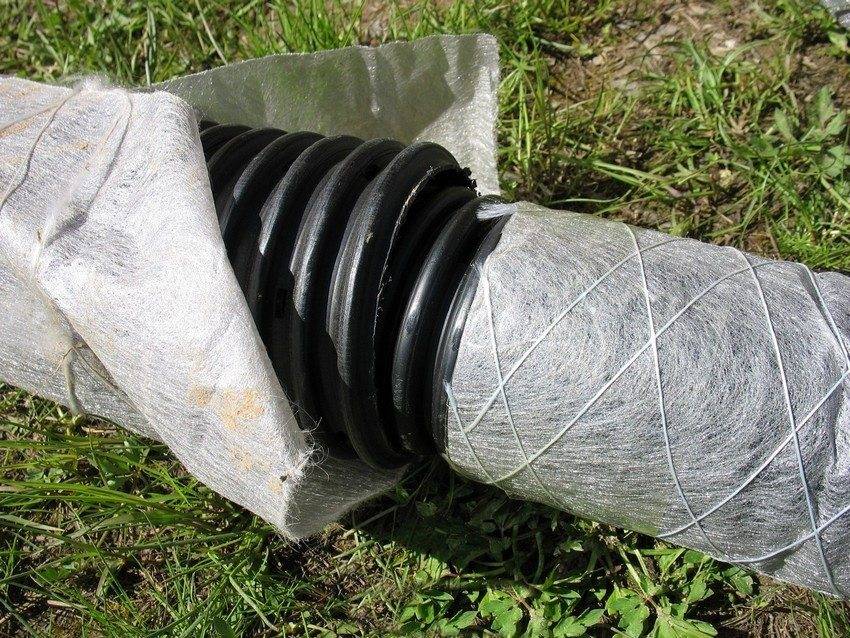

Для дренажной системы часто используются трубы с фильтром из геотекстиля

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

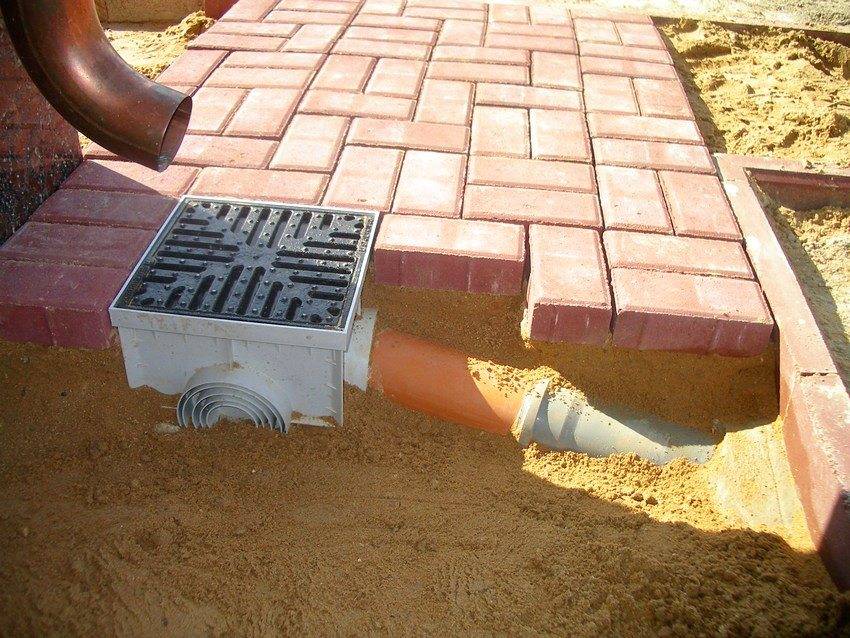

Пример устройства ливневой канализации

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
