Программы для создания плана эвакуации при пожаре

Как сделать схему

Основное требование к схеме — ее понятность. В чрезвычайной ситуации человеку надо сориентироваться и быстро найти путь к ближайшему выходу — вот для чего используются планы эвакуации на этажах. Схема должна быть максимально доходчива.

Вариант 1. Начертить от руки

Проект делается на основании чертежа здания. Графическая часть — схематичное изображение помещений с обозначением выходов: основных, аварийных и запасных.

ВАЖНО!
Раздвижные, крутящиеся, любые автоматические двери не являются аварийным выходом.

После того как чертеж готов, точно узнайте эвакуационные пути и обозначьте их прямыми линиями. Пунктиром пометьте запасные пути. Разборчиво укажите расположение окон, огнетушителей, пожарных кранов, противопожарных и электрических щитков. Не обязательно точно придерживаться размеров помещения, масштаба. Ваша задача — сделать чертеж максимально понятным.

В текстовой части расшифруйте знаки, размещенные на чертеже. Коротко распишите инструкцию о действиях в ЧС и укажите номера служб спасения. Если есть возможность, обратитесь к пожарному инспектору за консультацией: что указывается на плане эвакуации этажа и соответствует ли готовый проект ГОСТу.

Нет запрета на изготовление схемы небольшого помещения вручную. Если здание большое, с многими секциями, — разработка и изготовление плана эвакуации людей при пожаре могут быть осуществлены в специальной программе.

Вариант 2. С помощью компьютерных программ

Самостоятельно эвакуационную карту легко изготовить на ПК с помощью Microsoft Word или Paint. Стандартное ПО подойдет, если помещение небольшое и чертежей не слишком много. Эти программы удешевят стоимость изготовления плана эвакуации при пожаре для маленькой организации.

Можно воспользоваться векторным редактором AutoCAD или ПО для создания схем (например Splan). Они содержат набор инструментов для составления чертежей и проектирования. Минус — работа в них потребует специальных знаний.

Оптимальный вариант решения задачи — ПО с одноименным названием «План эвакуации». В нем предусмотрены все требования ГОСТа. Необходимые знаки доступны в пакете, их не надо дополнительно подгружать.

Вариант 3. Заказать подрядчику

Если помещение большое и сложное, а тем более если оно предполагает массовое пребывание людей, найти компанию, которая подготовит такую схему, — наиболее рациональное решение. Стоимость таких работ невысока, но при размещении заказа уточните, что нужно не только напечатать его, но и подготовить макет.

Информация, необходимая для выполнения плана-схемы

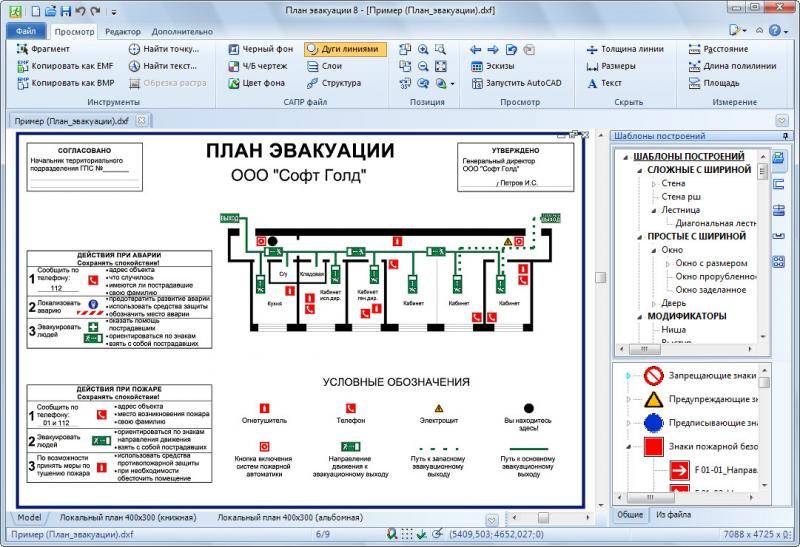

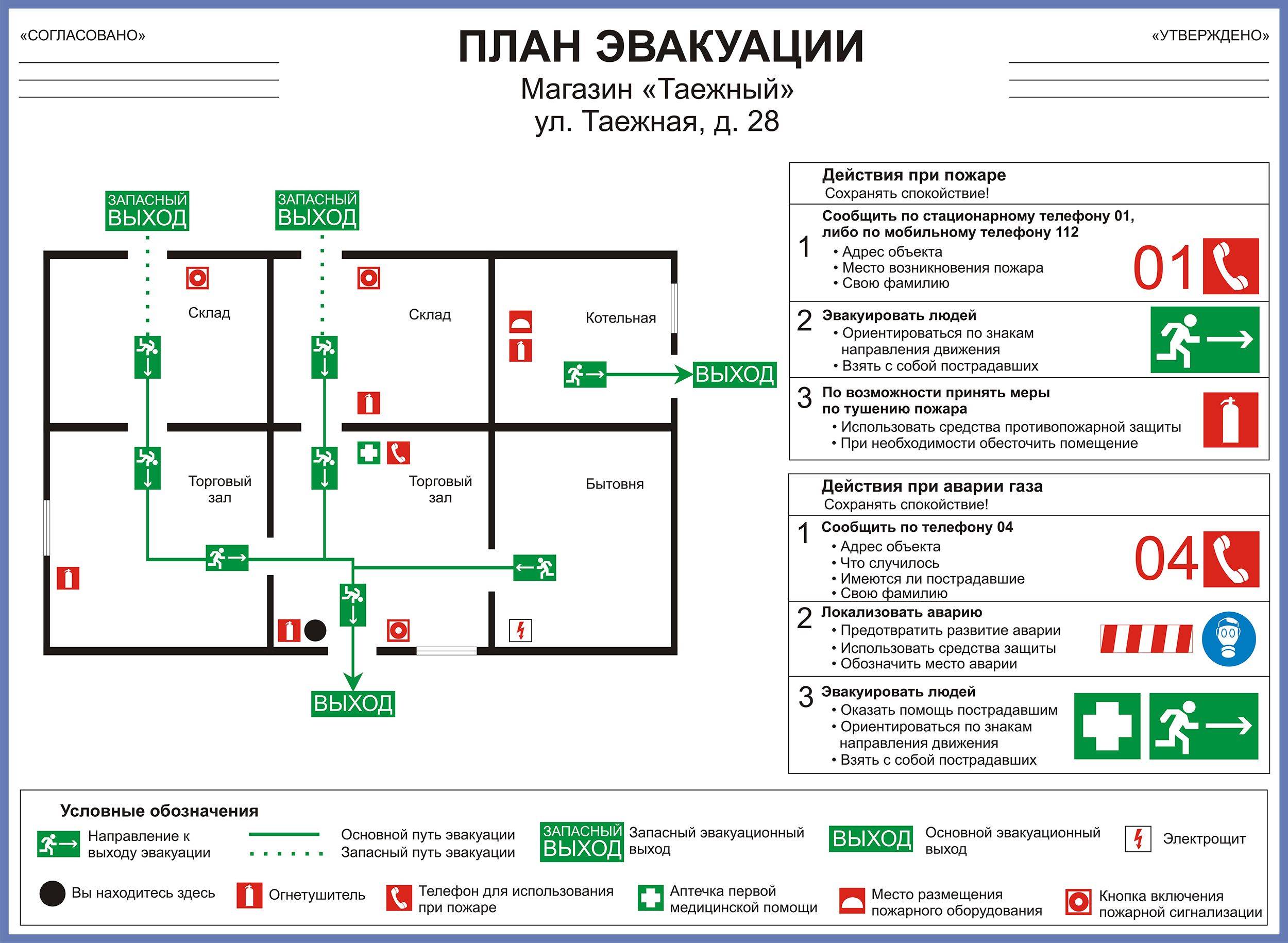

Так выглядит план схема плана эвакуации

Выполнение любого чертежа — дело довольно сложное даже для профессионалов, а для людей, которые никогда не были связаны с этим, кажется совсем неподъемным. Поэтому построение планов эвакуации стараются заказывать проектным бюро, специализирующимся на подобной деятельности. Однако существует множество программ и приложений, предназначенных для оформления схем эвакуации любой сложности.

Чтобы разобраться в этих программах, достаточно теоретических знаний основ работы графического редактора. Информация, которая должна присутствовать на чертеже:

• Электрораспределительные щиты;
• Точки подвода газового оборудования;
• Места размещения огнетушителей;
• Щиты с противопожарным инвентарем;
• Расположение эвакуационных выходов;
• Местонахождение включения пожарной сигнализации;
• Нахождение стационарных телефонных аппаратов;
• Места расположения пожарных кранов (гидрантов);
• Точки расположения применяемых при самостоятельном спасении средств и медицинских аптечек;
• Данные о лице, ответственном за процесс эвакуации;
• Номера службы спасения и аварийных служб.

Эвакуационный план должен иметь подписи ответственных лиц, а также тех, кто проводил его прием.

Планы эвакуации, Скачать бесплатно программу для создания плана эвакуации

Совершенная программа плана эвакуации с богатыми примерами и шаблоном. Edraw идеально подходит для графических дизайнеров и разработчиков, которые должны рисовать планы эвакуации.

Нарисуйте план эвакуации с помощью Edraw Max! Опыты рисования не требуются.

Советыдля создания плана эвакуации

Вы всегда должны помнить, что ваша способность зависит от предварительного предупреждения дымовой сигнализации и предварительного планирования. Следующие советы очень полезны для аварийного выхода.

Создайте план эвакуации и передайте его всем членам семьи. Готовность может предотвратить панику. Для компании создайте план чрезвычайных действий для всех сотрудников.
Потренируйтесь в домашнем плане эвакуации. Больше практики поможет людям быстрее реагировать.
Если вы живете в общежитии, убедитесь, что вы знакомы с планом побега здания и участвуете в учениях по спасению от пожара. Сделайте сверло максимально реалистичным.
Дымовая сигнализация: некоторые исследования показали, что дети не могут проснуться от звука дымовой сигнализации. Назначьте людей, чтобы они разбудили их во время чрезвычайных ситуаций.
Постарайтесь, чтобы все члены участвовали в разработке плана пожарных побегов. Пройдите через своего дома и осмотрите все возможные выходы и маршруты эвакуации. Четкие препятствия на маршрутах эвакуации.
Отметьте два пути из каждой комнаты, включая окна и двери. Также сделайте расположение каждой дымовой сигнализации видимым. Для упрощения планирования скачайте программу Edraw для создания плана эвакуации. Это эффективный способ для обеспечения безопасности детей.
Все члены семьи должны понимать план побега. Когда вы идете по своему плану, убедитесь, что маршруты эвакуации чисты, и двери и окна можно легко открыть. Проверьте устройство при частом открытием окна окна.
Выйдите на улицу, чтобы убедиться, что номер вашей улицы хорошо виден. Если нет, закрасьте его на бордюре или установите номера домов, чтобы персонал пожарного смог найти ваш дом как можно скорее .
Если есть младенцы, пожилые люди или члены семьи с ограниченными возможностями передвижения, убедитесь, что кто-то назначен для оказания им помощи в пожарной учениях и в случае возникновения чрезвычайной ситуации. Назначьте также резервного человека, если назначенное лицо не находится дома в чрезвычайной ситуации.
Сообщите гостям или посетителям вашего дома о пожарных маршрутах вашего дома. Когда вы переночеваете в чужих домах, спросите об их плане побега. Если у них нет плана, предложите им помочь. Это не займет много времени, но будет иметь большое значение в случае аварии. Это особенно необходимо, когда детям разрешено посещать «ночевки» в домах друзей.
Когда вы выйдете, стоите на улице! Никогда не возвращайтесь в горящее здание. Если кто-то отсутствует, сообщите диспетчеру пожарного департамента, когда вы звоните. Пожарные обладают навыками и оборудованием для выполнения спасательных операций.

Вместо того, чтобы начинать с нуля, вы можете оставить трудности другим и делать лишь простые вещи, когда время ограничено. Это также относится к разработке планов эвакуации. Быстрый и легкий путь состоит в том, чтобы начать с хорошо продуманного примера, как и следующий план эвакуации школы, созданный Edraw.

Вот еще один хороший пример плана пожарной и аварийной ситуации , выполненный с помощью Edraw.

Дополнительные ресурсы

Символы для создания плана этажа

Edraw Max — прекрасная программа создания блок-схемы, диаграммы связей, организационной диаграммы,сетевой диаграммы, плана этажей, потока работ, современного дизайа, UML-диаграммы, электрической схемы, научной иллюстрации и много другого!

Инструкция для создания поэтажных схем

Пошаговый план:

1. Отсканируйте этажный план, так как требуются точные размеры.
2. Запустите программу с трафаретами элементов структуры.
3. На рабочий лист выложите отсканированный план.
4. Начните строить схему с создания наружных стен.
5. Вставьте стены внутри здания посредством курсора. Толщина перегородок внутри должна быть меньше, нежели у наружных стен.
6. Встройте оконные и дверные проемы.

Полученная схема будет в полной мере соответствовать ГОСТу, ее можно даже распечатать и заламинировать. Чтобы обозначения на инструкции и плане были хорошо заметны даже в темноте, эвакуационный план часто делают из люминесцентных материалов. Распечатывание готовых схем, созданных посредством программы для плана эвакуации, скачать которую всегда можно в Сети или создание изделий можно заказать и в профессиональной компании, но смысл платить за то, что можно сделать самостоятельно?

Как оформляется эвакуационный план

Начиная с 2017 года, план эвакуации людей при пожаре обязан выполнять требования Государственного стандарта Р 12.2.143-2009. Его полный вариант реализуется на базе фотолюминисцентных веществ (информация светится в темноте), и состоит из текстовых и графических данных.

План призван ознакомить заходящих посетителей с реально работающими маршрутами и способами эвакуации, с размещением выходов при ЧС, с местонахождением минимально необходимых средств тушения пожара на щите – это гидранты, краны с водой, огнетушители, топоры, багры, песок, средства для оказания медпомощи – аптечки, ГДЗК, респираторы и противогазы, средства связи для вызова скорой помощи и пожарников.

Инструкцию в виде чертежа или эскиза размещают так, чтобы его было видно издалека, высота размещение – не ниже 1,8 метра. Первые и обязательные требования – план должен быть закреплен на входе в помещение или в здание, крепят его на ближайшей к двери стене или других элементах архитектуры, например, на колонне. На плане место его нахождения сопровождают подписью «Вы находитесь здесь» и маркером, и в этом месте и должен размещаться документ. Сколько необходимо таких чертежей, где их размещать – руководитель организации решает сам, требования ГОСТ должны быть соблюдены.

1. Общие схемы по выводу работников и посетителей составляются для всего объекта, общие планы включают план вывода людей для каждого этажа или секции. Храниться такие документы должны у вахтера или у работника, который отвечает за безопасность в здании;
2. План эвакуации по этажу или секции необходим, если площадь этажа более тысячи квадратных метров, и на этаже есть несколько выходов. Также схема составляется (формат А2) при невозможности организовать быструю и безопасную эвакуацию согласно общего плана;
3. Этажный или секционный планы чертится на листе бумаги формата А3.

Таблица расшифровки символов и обозначений на эвакуационном плане:

	Открытый выход (дверь) на улицу или на лестницу
	Аварийный выход – пожарный люк, выход на лестницу, ведущую на улицу
	Место размещения огнетушителя
	Пожарный кран или гидрант
	Кнопка извещения о пожаре
	Электрический щит
	Пожарный шкаф, щит
	Аварийная телефонная связь
	Аптечка

Кто обязан разработать и утвердить в соответствии с требованиями

План эвакуации разрабатывается и размещается, если на объекте (п. 5 ППР № 1479):

• находятся одновременно 50 человек и более;
• в наличии рабочие места на этаже для 10 и более человек.

Способов изготовления ПЭ несколько. Выбор зависит от размера и сложности помещений, количества работающих:

• в небольших организациях, где достаточно одного экземпляра, план изготавливают на компьютере или от руки;
• в больших учреждениях, где требуется сразу несколько копий документа, прибегают к помощи принтера и компьютера (принтер используют цветной);
• услуги по разработке и изготовлению оказывают специализированные фирмы.

Коротко о том, как сделать план эвакуации при пожаре на компьютере самому и сэкономить средства. Несколько рекомендаций:

• используйте программу для составления чертежей Splan.в программе Word;
• в соответствии с требованиями, рисуйте две части — графику (схему) и пояснительный текст;
• линии и стрелки рисуйте нужным цветом;
• соблюдайте пропорции;
• в текстовой части расшифруйте знаки на схеме, подробно опишите действия людей при возгорании.

Текстовая и графическая часть

Составляя план эвакуации впервые самостоятельно, можно воспользоваться образцом уже готовых, подписанных и проверенных пожарным инспектором документов.

Текстовая часть во многом схожа у разных планов. Основное отличие проявляется в схеме здания

Важно указать расположение окон, дверей, огнетушителей, пожарных кранов, противопожарных щитов, электрических распределительных щитков

На плане указывают расположение телефонов, по которым можно вызвать службу спасения.К счастью, в современных условиях можно воспользоваться и мобильными устройствами связи. На некоторых объектах предусмотрена система оповещения о пожаре. Точку ее включения изображают на плане.

Придумывать свои пиктограммы и значки нельзя. Необходимо воспользоваться уже существующими знаками, для которых разработаны правила и стандарты. В частности, существует стандарт ГОСТ Р 12.4.026-2001.

Планы делают в двух экземплярах. Один утвержденный экземпляр вывешивают на видное место на среднем уровне (1,2-1,8 м), а другой хранят у дежурного по объекту вместе со сводным планом.

Пройдите обучение в государственном ВУЗе:

Профессиональная переподготовка специалистов по охране труда

250 часов 1 раз

Специалисты по охране труда не имеющие профильного образования по охране труда.

Дистанционная, очно-заочная Выдается ДИПЛОМ

Подробнее

Дополнительное образование по охране труда

250 часов 1 раз

Все желающие получить новую профессию специалиста по охране труда.

Дистанционная, очно-заочная Выдается ДИПЛОМ

Подробнее

Повышение квалификации специалиста по охране труда

72 часов 1 раз / 5 лет

Специалисты по охране труда, желающие пройти курсы повышения квалификации.

Дистанционная, очно-заочная Выдается удостоверение

Подробнее

Обучение и проверка знаний требований охраны труда

40 часов 1 раз / 3 года

Руководители, ИП, специалисты по охране труда, члены комиссий по охране труда.

Дистанционная, очно-заочная Выдается удостоверение

Подробнее

Инструкция для создания поэтажных схем

Пошаговый план:

1. Отсканируйте этажный план, так как требуются точные размеры.
2. Запустите программу с трафаретами элементов структуры.
3. На рабочий лист выложите отсканированный план.
4. Начните строить схему с создания наружных стен.
5. Вставьте стены внутри здания посредством курсора. Толщина перегородок внутри должна быть меньше, нежели у наружных стен.
6. Встройте оконные и дверные проемы.

Полученная схема будет в полной мере соответствовать ГОСТу, ее можно даже распечатать и заламинировать. Чтобы обозначения на инструкции и плане были хорошо заметны даже в темноте, эвакуационный план часто делают из люминесцентных материалов. Распечатывание готовых схем, созданных посредством программы для плана эвакуации, скачать которую всегда можно в Сети или создание изделий можно заказать и в профессиональной компании, но смысл платить за то, что можно сделать самостоятельно?

Требования по ГОСТ

К содержанию

Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.

Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:

• Выходы для эвакуации, а также короткие и безопасные пути к ним
• Лестничные клетки, лестницы и аварийные эвакуационные выходы
• Места, где находятся ПЭ
• Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»

В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:

• Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
• Очерёдность и порядок эвакуации людей
• Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
• Информация о аварийном отключении электропитания, различных механизмов и оборудования
• Информация о ручном отключении пожарных систем, установок и автоматики

Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.

Графические части этажных планов также дополняются номером этажа.

К форме

Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.

В качестве фона используется жёлто-белый или белый цвет.

Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.

Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.

К размещению

ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:

• В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
• План должен находиться в хорошо освещаемом месте
• Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
• План эвакуации нельзя закрывать различными предметами
• ПЭ не должен сливаться со стеной
• План должен хорошо просматриваться

Требования пожарной безопасности к планам эвакуации

Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:

• п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
• п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
• п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
• п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.

Создать план эвакуации для Word

План эвакуации для MS Word можно быстро создать с помощью профессионального программного обеспечения для автоматического построения диаграмм. Начните работу как можно быстрее с готовыми формами или готовыми шаблонами планов эвакуации в MS Word. Он работает в системе Mac OS X, Windows и Linux.

Обзор плана эвакуации

В плане эвакуации изложен порядок безопасного выхода из здания в случае возникновения чрезвычайной ситуации.Цель плана эвакуации – дать людям возможность заранее ознакомиться со структурой здания, процедурами эвакуации, имеющимся спасательным оборудованием и средствами связи в случае неожиданных событий, таких как пожар, землетрясение и т. Д.

Использование простого программного обеспечения для создания плана эвакуации в MS Word

Edraw Max – это мощное программное обеспечение для построения диаграмм, позволяющее быстро создать план эвакуации. Если ваше время ограничено, вы можете выбрать несколько примеров плана эвакуации.

Загрузите Edraw и откройте для себя мощные возможности чертежа плана эвакуации

Основные шаги по созданию плана эвакуации

1. Нарисуйте архитектурный план. Для начала вы можете использовать план этажа из Доступный шаблон в программном обеспечении.
2. Добавьте путь эвакуации и фон. На этом шаге вам нужно открыть библиотеку символов пожара и аварийной ситуации, перетащить элементы, поместить элементы в нужное положение и установить фон.
3. Щелкните Экспорт и отправка на вкладке «Файл», чтобы экспортировать его в формат Word.

Советы:

1. Форматы и цвета можно изменить в MS Word.

2. Экспортируя план эвакуации, вы можете установить масштаб экспортированного документа Word и выбрать экспорт всех страниц, фона или группы объектов.

• Экспортировать все страницы: установите этот флажок, чтобы все страницы экспортировались в Word.
• Экспорт фона: если вы выберете этот вариант, фон вашего рисунка также будет экспортирован в Word.
• Экспортировать как группу объектов: выбрав этот параметр, вы можете выбрать экспорт только выбранной части вашего плана.

Как создать план эвакуации из школ

Простые шаги по созданию плана этажа

Как создать план этажа в Excel

Шаблоны схем эвакуации при пожаре

Обзор программ для составления плана эвакуации

Где обзавестись правильными знаками вывода людей? Можно потратить немалые средства и заказать схемы в специальных организациях. Можно поручить это сотруднику предприятия (что вряд ли принесет нужный результат).

Оптимальный вариант – скачать на свой компьютер программы для составления эвакуационных планов и сделать схемы самостоятельно.

Программа «План эвакуации»

Программный пакет «План эвакуации» обладает следующими возможностями:

• знаки безопасности и обозначения, размещаемые на эвакуационных схемах, соответствуют требованиям ГОСТа и не нуждаются в дополнительной загрузке, их можно использовать сразу из окна программы;
• софт включает в себя набор необходимых шаблонов (например, для создания рамки плана, дополнительных листов и т. д.);
• локальные эвакуационные схемы делаются быстро и легко благодаря инструменту «Видовой экран»;
• план этажа значительно упрощается с использованием функций «Стена», «Дверь» и др.;
• программа не встроена в другие софты, то есть является независимой;
• готовое изображение можно перевести в форматы BMP, JPG, GIF и т. д.;
• для начинающих пользователей в пакете имеется инструкция по созданию эвакуационной схемы.

Последняя версия «План эвакуации 9» стала заметно лучше предыдущих. Можно отметить такие преобразования:

• экспорт в PDF стал быстрее;
• увеличено количество шаблонов построений;
• в редактировании элементов добавлен «Захват маркеров»;
• усовершенствована работа инструмента «Обрезка»;
• увеличение и уменьшение масштаба стало более плавным.

Программа «Планы эвакуации» является надежным помощником в обеспечении пожарной безопасности объекта.

Знаки пожарной безопасности в AutoCAD

Всем известная программа AutoCAD также может стать опорой при создании планов эвакуации. В софт включена специальная библиотека обозначений пожарной безопасности по НПБ 160-97, в которой можно найти знаки для обозначения таких параметров:

• систем пожарной сигнализации и кнопок их ручного управления;
• пожарно-технической продукции;
• пожаро- и взрывоопасных веществ, мест курения, небезопасных зон;
• путей эвакуации.

Огромный выбор пожарных обозначений поможет грамотно составить схему вывода людей.

Программа «SunoCAD Eva» в AutoCAD

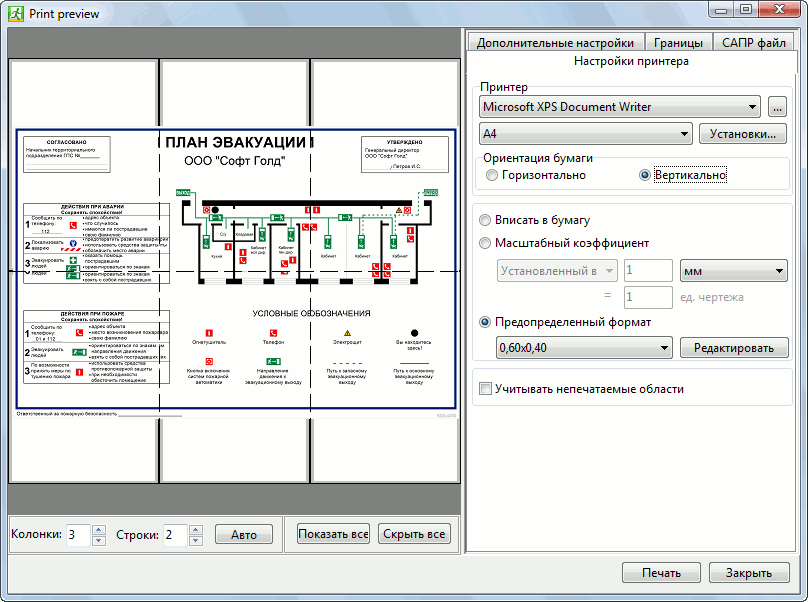

Еще одним приятным дополнением в AutoCAD является специальный инструмент «SunoCAD Eva», который устанавливается в версиях программы 2007–2011 годов.

Данное приложение стоит недорого, работать с ним несложно. Инструмент представляет собой дополнительную панель «Планы эвакуации» в стартовом окне AutoCAD.

Однако, пользователи отмечают множество недоработок, таких как отсутствие данных о разработчике, его координат и технической поддержки.
