Как быстро и точно проверить правильность работы строительного пузырькового уровня?

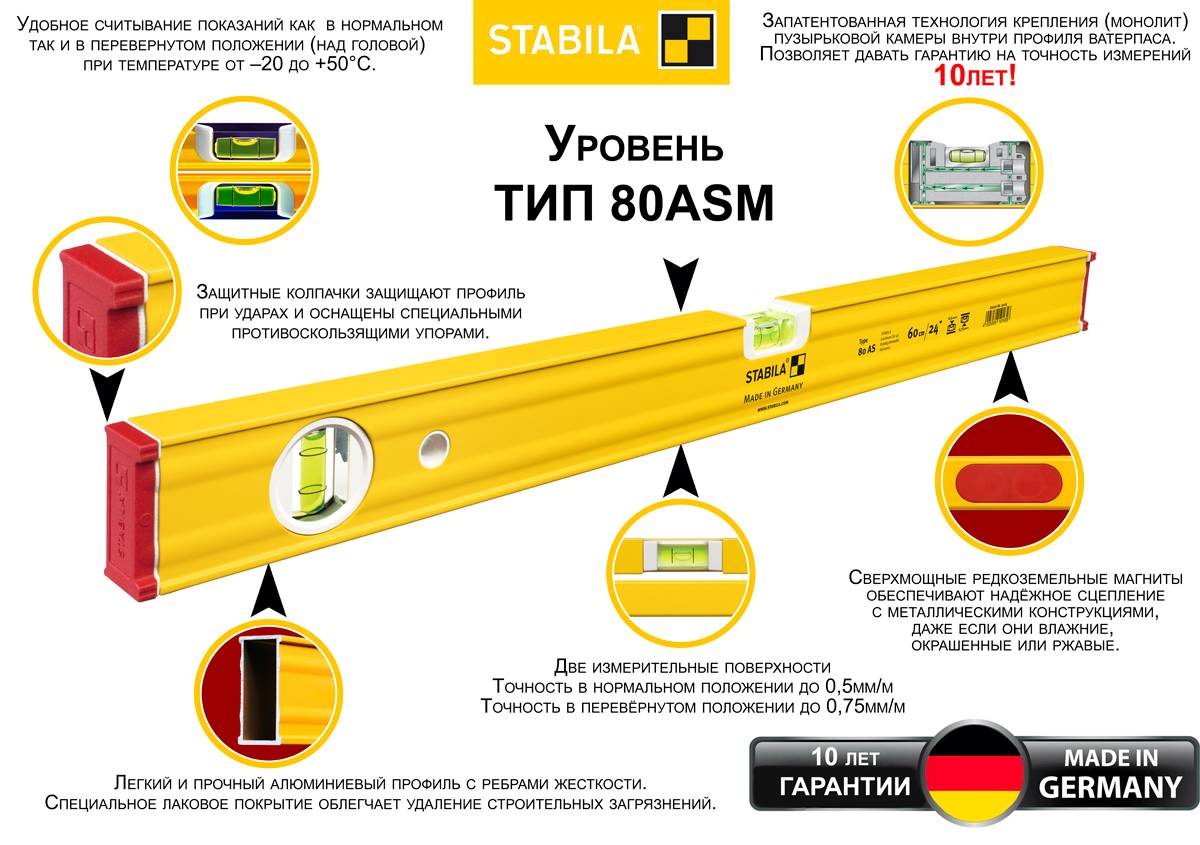

Рабочая поверхность уровня
Обратите внимание, что у многих уровней, особенно дешевых — рабочей является только одна сторона. Это связано с тем, что внутренняя поверхность колбы не симметрична и имеет бочкообразную форму
Поэтому такие уровни калибруют относительно стороны противоположной колбе.
Из-за этого проведение калибровки и проверка уровня на потолке не считается корректным способом.
На более дорогих моделях калибровку проводят по обеим сторонам, и для каждой, на корпусе указывают свою погрешность.
Запомните, что чем больше цилиндрическую форму имеет колба-визир, тем более чувствительнее будет пузырьковый уровень. Но здесь есть и свои минусы.
Если бы колба имела строго цилиндрическую поверхность, то пузырек всегда бы уходил или вправо, или влево. Поскольку идеально горизонтальных поверхностей в быту не существует.
За исключением поверхности воды в спокойном состоянии.
Как выявить отклонение?
Еще на этапе выбора и покупки товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Например, можно сравнить показатели выбранного уровня с показателями одного или двух других уровней. Рекомендуется это сделать путем прикладывания приборов по очереди к одной той же горизонтальной или вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, то это значит, что первый работает с отклонениями.
Если уровень уже был в употреблении какое-то время, то его необходимо проверить на правильность показаний, чтобы избежать негативных последствий работы с таким прибором. Проверка проводится для всех плоскостей: вертикальной и горизонтальной.
Проверка горизонтали
Главное, что требуется от строительного уровня — это точность показаний. Как их проверить при покупке непосредственно в магазине или дома?
Здесь нужно запомнить два основных правила:
уровень может врать даже если он новый
уровень может врать даже если он очень дорогой
Поэтому всегда его проверяйте, несмотря на ценник и заверения продавца-консультанта.
Чтобы проверить точность строительного уровня нужно найти более-менее ровную поверхность. То есть ту поверхность, которой инструмент будет касаться всей плоскостью.
Перед этим правда нужно убедиться, что сама плоскость рейки ровная и не имеет деформаций. Для этого достаточно приложить к ней металлическую линейку и посмотреть на свету отсутствие зазоров.
Итак, после такой проверки прикладываете к поверхности девайс и карандашом отмечаете ориентиры. Они необходимы, чтобы устанавливать уровень каждый раз на одно и то же место.
Запоминаете показания и расположение пузырька. После этого переворачиваете инструмент на 180 градусов и ставите его обратно согласно отметкам.
Если показания не изменились, то значить уровнем можно смело пользоваться.
Вертикальная плоскость
Проверка уровня на предмет точности измерения вертикальной плоскости производится аналогичным образом. Единственное отличие заключается в том, что прибор не разворачивается, а переворачивается и прикладывается не рабочей стороной, а противоположной. Отличия в показаниях также укажут на то, что уровень сбит.
Проверка без ровной поверхности
Если вы не уверены что поверхность ровная или вам на глаз тяжело сориентироваться по отступу пузырька от правой и левой рисок, можно применить способ спички или сверла.
Кладете в магазине уровень на любой прилавок (не обязательно ровный). Подсовываете под одну из сторон спичку или тонкое сверло.
После чего начинаете его двигать так, чтобы подвести край пузырька в плотную к одной из рисок.
Делаете метку карандашом. Поворачиваете уровень в горизонтали на 180 градусов и выставляете по меткам на свое место. Сверло должно остаться ровно там же, где и было. При качественном инструменте показания будут идентичными.
Советы, полезные при выборе инструмента
Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:
Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную. В бытовых условиях чаще всего используются уровни длиной 400-600 мм.
Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.
Корпус
Корпус инструмента имеет огромное значение при выборе. Его делают толщиной не менее чем в 2 миллиметра. Рекомендуется выбирать все-таки литый корпус. Часто инструменты имеют вставки с торцевых концов, что не позволяет рассмотреть толщину стенок корпуса. Насколько качественный корпус можно определить по весу уровня. Тот инструмент, корпус которого тонки, будет намного легче, чем толстостенное устройство.
Важно помнить, что от исправности корпуса зависит точность показателей, которые ожидает мастер от инструмента. Поэтому важно переносить уровень в специальном чехле, но ни в коем случае не класть его с общую сумку, где находятся другие инструменты. Они могут повредить корпус устройства
Они могут повредить корпус устройства.
Хороший инструмент должен быть укомплектован резиновыми вставками и отверстиями для блоков розеток. При этом для домашнего использования уровень можно брать не больше 60 сантиметров. При желании можно приобрести несколько устройств разных параметров, которые будут использоваться для разных целей.
Колба
Колба имеет не меньшее значение в инструменте чем корпус. Она должна быть достаточных размеров, а ее риски должны иметь расстояние не менее миллиметра. Пузырек внутри колбы тоже должен быть как можно больше. Благодаря этим параметрам инструмент будет показывать максимально точно.
Если выбирается дешевая модель, то в ней пузырек скорее всего маленький, что очень неудобно при измерении. В этом случае настройка уровня делается своими руками. Для этого пользователь изымает колбу из корпуса и с помощью инсулинового шприца изымает небольшое количество жидкости чтобы увеличить пузырь.
Для того, чтобы проверить строительный уровень на точность в домашних условиях рекомендуется в качестве жидкости для колбы использовать этанол. Тогда вещество не будет замерзать при сильных морозах и пузырь будет быстро двигаться в процессе проверки. Дырочку, через которую откачивали вещество нужно заклеить с помощью термоклея.
Колбочка на уровне может крепиться с помощью клея или винтами, с помощью которых ее можно регулировать.
Количество колб на уровне
На уровне может быть одна или несколько колб. Строители чаще всего используют всего две – горизонтальную и вертикальную. Но есть еще одна колбочка, которая показывает угол в 45 градусов. Она редко когда используется.
Погрешность
Прежде чем покупать уровень, нужно учитывать с какой погрешностью он показывает. Дешевые инструменты чаще всего «врут» на 5 миллиметров по длине в один метр. Если же выбирать дорогие устройства, то их погрешность составляет всего лишь одну сотую миллиметра на прогонный метр. К сожалению параметры нельзя самостоятельно настроить на точный показатель.
Как правильно проверять уровень
Если уровень покупается для использования в единичном случае, то можно купить самый дешевый инструмент. Но, при этом нужно обязательно проверить его показания.
Прежде чем проверить показатель горизонтальной колбы важно помнить о том, что погрешность у дешевых инструментов может быть даже если они совершенно новые. Дорогие уровни тоже не застрахованы от неточных показаний. Поэтому проверку нужно делать всегда перед покупкой товара
Поэтому проверку нужно делать всегда перед покупкой товара.
Как работать с нивелиром
У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.
Основные функции нивелира (построителя плоскостей) бытового класса
Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.
При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.
Использование при работах на полу
Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.
Горизонтальная плоскость отображается на стенах
Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.
При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.
Как пользоваться лазерным уровнем для укладки плитки на полу
Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.
Что может делать на стенах
Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:
- Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
- По той же методике можно проверить вертикальность углов.
- Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
- Получить перекрестие для укладки плитки на стену.
- Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
- Проверить вертикальность откосов на окнах или дверях.
- Отметить линию для прокладки электропроводки.
Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.
Видео-уроки по работе с лазерным нивелиром (уровнем)
Как проверить строительный уровень | Руки не Крюки
Сегодня я хочу поговорить о том, как проверить строительный уровень на точность. Очень многие строительные работы не обходятся без этого инструмента, а значит качество его должно быть отменным. Давайте посмотрим, как это можно сделать.
Как проверить строительный уровень
Представьте, что Вы не просто вешаете полочку в коридоре, и она из-за неточного прибора висит немного кривовато, а, например, выравниваете стены по всей квартире. Представляете, какие печальные последствия могут быть для Вас, если по итогам Вашего долгого и кропотливого труда все окажется кривым? Поэтому, если Вы раньше не задумывались или не знали, как проверить строительный уровень, то после прочтения этой статьи берите его и сразу проверяйте.
Сразу даю 2 рекомендации:
- Если Вы только собираетесь покупать этот инструмент, не берите самый дешевый, т. к. вероятность, что он врет выше, чем у дорогих приборов.
- После покупки сохраните чек и отправляйтесь домой на проверку. Если инструмент окажется некачественным, Вы сможете в течение 2-х недель обменять его на новый или вернуть деньги.
Проверить точность необходимо по вертикали и горизонтали.
Проверка вертикали
Чтобы проверить строительный уровень по вертикали, нужно смоделировать дома идеальную вертикаль, приложить к ней прибор и посмотреть, насколько он точен. Итак приступим.
Идеальную вертикаль можно сделать дома при помощи обычного отвеса.
Для этого на любой, даже не очень ровной стене нужно вкрутить саморез. Как это сделать, можно прочитать в видеоуроке статьи Что такое дюбель и подвесить на нем отвес — это такой небольшой грузик, который нужно купить в строительном магазине:
После этого нужно вкрутить 2 самореза вверху и внизу стены. А дальше отверткой аккуратно подкручивать саморезы, пока шляпки не будут касаться нити. Здесь главное добиться состояния, чтобы нить не опиралась на саморез, а именно скользила:
Ну вот и все, а теперь снимаем отвес, откручиваем саморез, на котором висела нить, а к двум оставшимся саморезам приставляем строительный уровень. Затем смотрим на пузырек:
Пузырек должен находиться точно по центру:
Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома. |
Если пузырек находится точно по центру, значит прибор показывает правильную вертикаль. Если же нет, можно делать возврат в магазине, брать новый и еще раз проверять.
Проверка горизонтали
Чтобы проверить строительный уровень на его точность по горизонтали, нам нужно смоделировать дома идеальную горизонтальную линию относительно земли.
Это можно проделать, например, с помощью гидроуровня.
Сразу скажу, что он не у всех есть. Рекомендую его также купить, т. к. это тоже очень полезная для ремонта вещь. Выглядит гидроуровень следующим образом:
Итак,
- Заполняем гидроуровень водой таким образом, чтобы в обоих колбах вода была примерно посередине.
- Берем 2 листа бумаги и приклеиваем их к бетонной стене монтажным скотчем примерно параллельно земле и на расстоянии друг от друга меньшем, чем Ваш строительный уровень, который будем проверять. Листы бумаги нам нужны для того, чтобы на них карандашом или ручкой прочертить риски, к которым мы потом приложим прибор.
- Прикладываем одну из колб гидроуровня к листу бумаги и напротив уровня воды ставим отметку:
- Теперь нужно первую колбу зафиксировать. Обязательно! Это можно сделать при помощи штатива, другого человека, который будет держать эту колбу или еще как-нибудь.
- Далее, берем вторую колбу гидроуровня, прикладываем ко второму листу бумаги и напротив уровня воды делаем отметку на листе бумаги. Делать это нужно очень тщательно, следя за тем, чтобы уровень воды в первой колбе совпадал с риской.
- Итак, когда риски на листах бумаги у нас поставлены, можно приложить наш прибор и проверить его точность:
- Приложив прибор к рискам, внимательно смотрим на пузырек, который отвечает за горизонталь:
Прошу прощение, за не очень четкий кадр, но другой уже было не снять.
Так вот, если пузырек точно по середине, то Ваш инструмент в полном порядке.
Ну в общем-то и все, мы узнали, как проверить строительный уровень на точность по вертикали и горизонтали. Никогда не начинайте серьезных работ без предварительной проверки этого инструмента!
Чего нельзя делать
При использовании пузырькового строительного уровня следует придерживаться некоторых правил работы с ним. Среди них можно выделить такие:
- Нельзя прикладывать уровень к рабочей поверхности его боковой либо верхней частью.
- Нельзя использовать инструмент, не отрегулировав его предварительно. Для этого нужно подготовить уровень, карандаш, линейку и гвоздь:
- регулировку выполнять на максимально ровной поверхности. Это может быть левый угол стены с удобным доступом к нему;
- отступить от угла 3-5 см;
- вбить в стену гвоздь;
- одну сторону уровня подвести к гвоздю, уперев его в поверхность стены;
- начертить на стене линию;
- прислонить к гвоздю другую сторону уровня;
- начертить другую линию.
Если линии полностью совпадают, это свидетельствует о правильной настройке уровня. В случае расхождения линий, в месте их пересечения нужно поставить отметку. После этого повторить процедуру прикладывания еще раз. При этом необходимо понемногу подкручивать колбу. Повторять настройку следует до тех пор, пока линии не совпадут полностью.
- Не следует покупать уровни, которые не поддаются регулировке. Существует ошибочное мнение о том, что производители выпускают инструменты по определенным стандартам, что исключает необходимость их настройки. Каждый приобретенный строительный уровень нуждается в предварительной настройке.
- Не следует использовать инструмент, не проверив правильность его работы.
- Лучше не покупать уровни, конструкция которых не имеет регулировочных винтов, расположенных возле каждой колбы по 2 с каждой стороны. Винты должны иметь широкие головки: это позволяет осуществлять регулировку проще и быстрее.
- Не рекомендуется хранить уровень без чехла. Для его изготовлении подойдет вспененный пеноплистирол. В таком случае можно быть уверенным, что колбы уровня не повредятся.
- Нельзя допускать падения уровня с высоты. Это может привести к растрескиванию колбы или сбиванию настройки инструмента.
- Лучше не покупать уровень, корпус которого выполнен из хрупкого материала. Специалисты советуют отдавать предпочтение уровням, корпус которых изготовлен из дерева, алюминия или прочного пластика. Длительность использования таких уровней на несколько порядков больше.
- Не рекомендуется покупать недорогие модели инструментов. Срок их использования будет небольшим, да и данные их не будут отличаться точностью.
Строительный пузырьковый уровень – это инструмент, без использования которого невозможно выполнять строительные и монтажные работы.
Проверка уровня в горизонтальном положении
Этот метод подразумевает наличие водного уровня и двух листов бумаги обычного формата для проведения процедуры. Водный прибор представляет собой два сосуда, которые соединяются прозрачной трубочкой с нанесенными на нее метками. Это очень простой в применении и дешевый инструмент для строительных работ.
Схема определения уровня пола строительным уровнем.
Перед тем как произвести проверку, необходимо создать идеальную горизонталь. Для этого наполняем водный уровень водой до средней отметки в каждом из сосудов. Два листа бумаги необходимо прикрепить к поверхности стены с помощью клейкой ленты таким образом, чтобы расстояние между ними было меньше длины прибора. Используя скотч либо помощь со стороны, фиксируем первую колбу на бумаге, сразу отмечая уровень воды в ней. Затем повторяем те же действия со вторым листом. После проставления отметок нужда в водном уровне пропадает. Проверка нашего прибора будет осуществляться по контрольным меткам на бумаге. При прикладывании строительного уровня к нашим точкам пузырек в окошке должен находиться прямо посередине. Это является единственным доказательством исправности строительного прибора. Любые отклонения свидетельствуют о неисправности, что на практике приведет к ошибкам в расчетах.
Старый уровень, который показывал правильно, не может начать «врать»
На самом деле может. Например, такое случается после падения или случайного удара. Перед началом ответственных работ надо проверить показания.
Источники
- https://tokar.guru/instrumenty/urovni/vybor-proverka-i-nastroyka-stroitelnogo-urovnya.html
- https://texnotoys.ru/bytovaya-tehnika/kak-pravilno-proverit-uroven.html
- https://TehnoPanorama.ru/instrumenty/proverit-uroven.html
- https://stroy-podskazka.ru/stroitelnyj-uroven/proverit-na-tochnost/
- https://domikelectrica.ru/kak-vybrat-i-proverit-stroitelnyj-uroven-na-tochnost-pri-pokupke/
- https://tehnika.expert/dlya-remonta/stroitelnyj-uroven/proverka.html
- https://zen.yandex.ru/media/id/5afd21555a104f9cc2915936/5d922a51ba281e00b14f3383

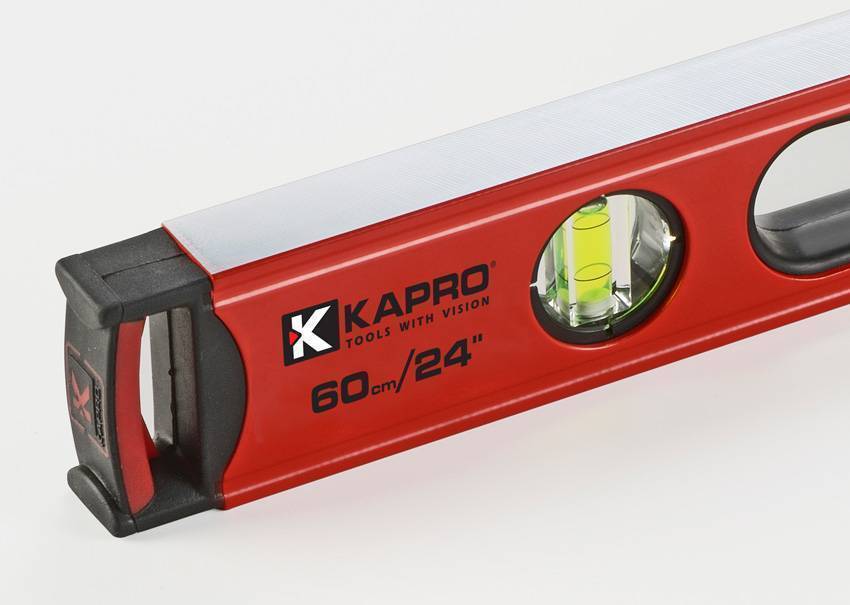

Конструкция и особенности пузырькового уровня
Пузырьковый уровень — простой строительный инструмент, необходимый практически при любых ремонтных работах. Конструктивно приспособление состоит из двух частей:
- жесткий корпус;
- одна или несколько ампул с воздушным пузырьком, или «капелькой».
Главным элементом строительного прибора является именно вставка из прозрачного материала, заполненная жидкостью. Внутрь ампул обычно заливают прозрачный или окрашенный спиртовой раствор, он не замерзает при отрицательных температурах и обладает большей вязкостью, нежели вода. В жидкости плавает небольшой воздушный пузырек, по положению которого при проверке, настройке и использовании уровня определяют, насколько ровной является плоскость.
Пузырьковые ампулы называют также колбами, глазками и визирами
На стенках ампулы нанесены риски. Это деления, между которыми должен располагаться пузырек воздуха. Его отклонение в ту или иную сторону свидетельствует о том, что поверхность требует выравнивания.
Пузырьковые приспособления в строительных магазинах представлены во множестве разновидностей. Можно выделить несколько типов:
- обычный профильный, такие инструменты сделаны на основе алюминиевого профиля;
Профильные приборы отличаются особенной прочностью и жесткостью
- ударный — такой инструмент выдерживает удары резиновой кувалдой и не требует постоянной новой настройки.
Ударные уровни используют обычно при укладке плитки
- магнитный — в основании инструмента закреплен магнит для крепления к поверхности.
Магнитные приборы применяют при работе с металлоконструкциями
Самые простые пузырьковые приспособления обладают одним глазком-визиром. Но чаще приборы оснащаются сразу двумя или тремя ампулами:
- вертикальной — для определения углов 90°;
- горизонтальной — для измерений в плоскости 180°;
- наклонной — для проверки углов 45°.
Как выбрать.
Как выбрать GNSS-приемник (с ассортиментом Вы можете ознакомиться здесь )
Как выбрать тахеометр (с ассортиментом Вы можете ознакомиться здесь)
Как выбрать нивелир (с ассортиментом Вы можете ознакомиться здесь )
Как выбрать теодолит (с ассортиментом Вы можете ознакомиться здесь )
Как выбрать тепловизор (с ассортиментом Вы можете ознакомиться здесь )
Как выбрать трассоискатель (с ассортиментом Вы можете ознакомиться здесь )
Как выбрать штатив (с ассортиментом Вы можете ознакомиться здесь )
Как выбрать веху (с ассортиментом Вы можете ознакомиться здесь )
Как выбрать отражатель (с ассортиментом Вы можете ознакомиться здесь )
Плюсы и минусы
Цифровой уровень очень похож на пузырьковый – способы применения практически не отличаются. Часто он имеет несколько пузырьковых ампул наряду с цифровым дисплеем. Этот элемент служит для вывода данных об отклонении (в градусах или процентах).
Область применения строительных уровней такого типа включает проверку вертикальных, горизонтальных и наклонных плоскостей, а также разметку под разными углами. Отметим, что пузырьковый уровень позволяет с хорошей точностью установить факт отклонения от горизонтальной или вертикальной оси, но с его помощью нельзя узнать, каков угол наклона. Электронный прибор показывает конкретное значение угла, и в этом состоит одно из его преимуществ (точность зависит от модели).
Данное свойство этих уровней может быть очень полезным при выполнении работ, связанных с разметкой линий под каким-либо заданным углом, например укладка тротуарной плитки или отдельных видов кровельных покрытий. Установка стропил, балок, сложных видов несущих конструкций (наподобие арок) также предполагает точное определение углов.
К другим очевидным плюсам уровней электронного типа относятся удобство и простота использования, точность и расширенная функциональность. Работать, ориентируясь на показания цифрового дисплея, значительно удобнее, чем в случае с пузырьковым уровнем.
Есть электронные уровни с функцией угломера и с лазером. Таким образом, впечатляющий набор полезных функций – это еще один весомый плюс подобных инструментов. Однако и у них есть свои недостатки.
Уровень – это инструмент, подверженный повреждениям. Достаточно лёгкой деформации рейки, чтобы показания оказались нарушены. А в процессе работы рейка, изготавливаемая обычно из алюминия, часто получает случайные удары
Для обычного уровня это не особенно важно – его стоимость невысока, так как срок службы прибора небольшой. Но цифровые аналоги стоят дороже, так как в них используются микросхемы
