Деревянные фермы стропильной системы – какую выбрать?

Расчет стропильных ферм в зависимости от угла наклона крыши

Возведение при угле наклона крыши 22-30 градусов

Угол наклона крыши считается оптимальным для двускатной крыши 20-45 градусов, для односкатной 20-30 градусов.

Конструкция покрытий зданий состоит обычно из поставленных рядом стропильных ферм. Если они связаны между собой только прогонами, то система образуется изменяемая и может потерять устойчивость.

Чтобы обеспечить неизменяемость конструкции, проектировщики предусматривают несколько пространственных блоков из соседних ферм, которые скрепляются связями в плоскостях поясов и вертикальными поперечными связями. К таким жестким блокам крепятся другие фермы с помощью горизонтальных элементов, что и обеспечивает устойчивость конструкции.

Для расчета покрытия здания необходимо определиться с углом наклона кровли. Этот параметр зависит от нескольких факторов:

• вид стропильной системы
• кровельный пирог
• обрешетка
• материал кровли

Если угол наклона значительный, то использую фермы треугольного типа. Но они имеют некоторые недостатки. Это сложный опорный узел для которого необходимо шарнирное сопряжение, что делает всю конструкцию менее жесткой в поперечном направлении.

Подробнее узнать как провести расчет и проектирование стропильных ферм вы сможете скачав файл Расчет стальных ферм

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

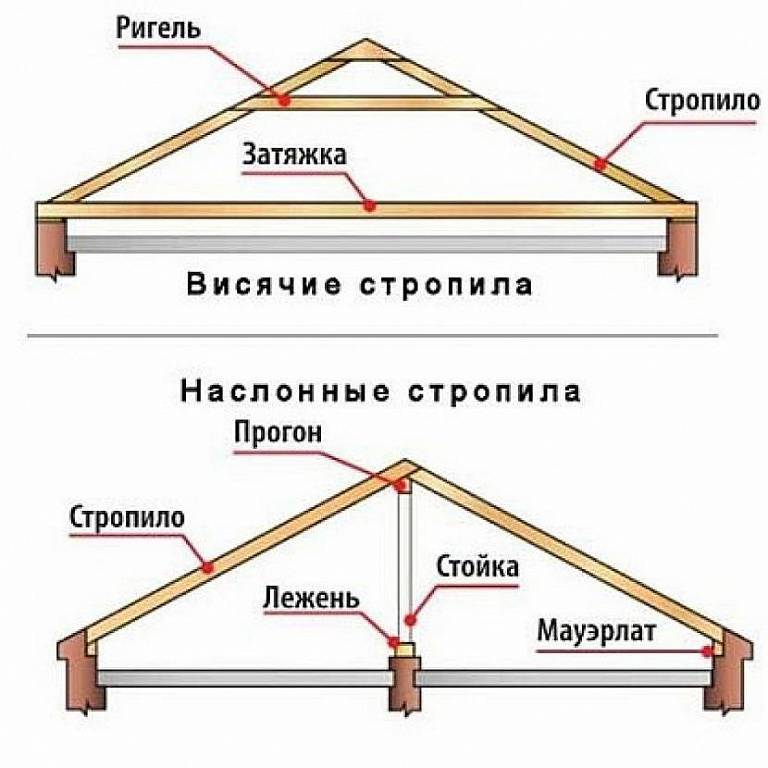

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

• Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
• Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
• На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

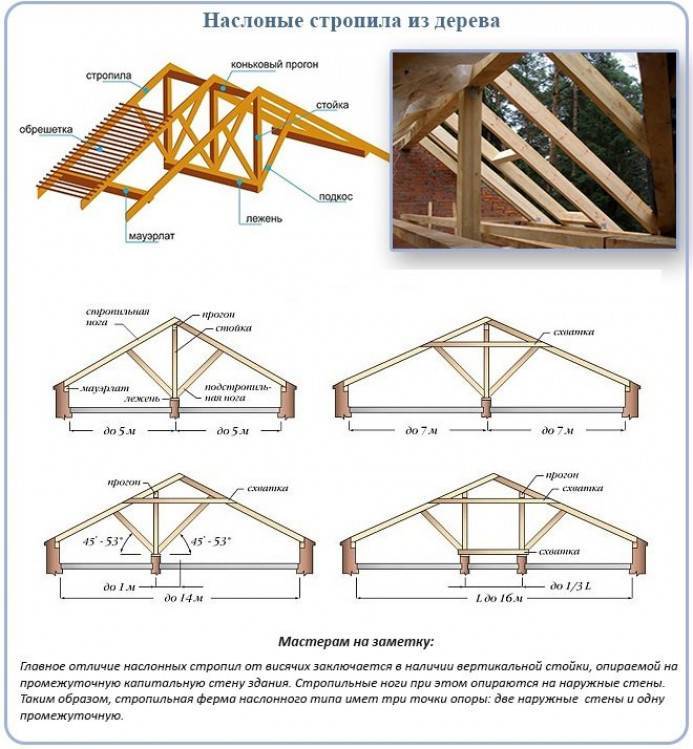

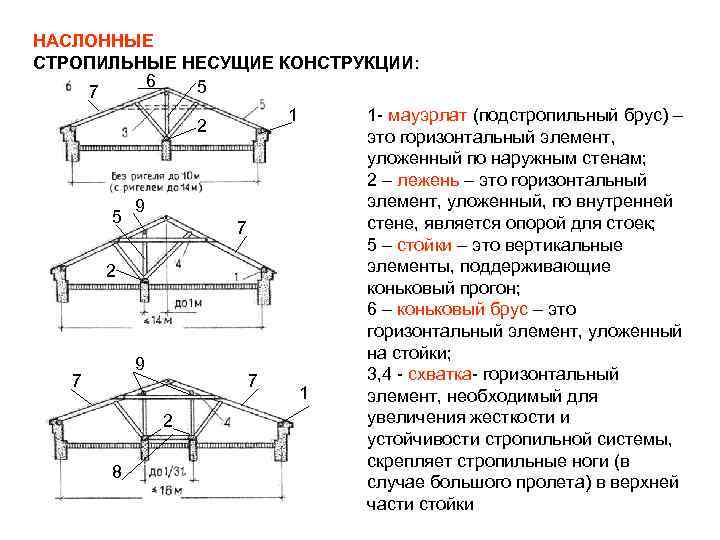

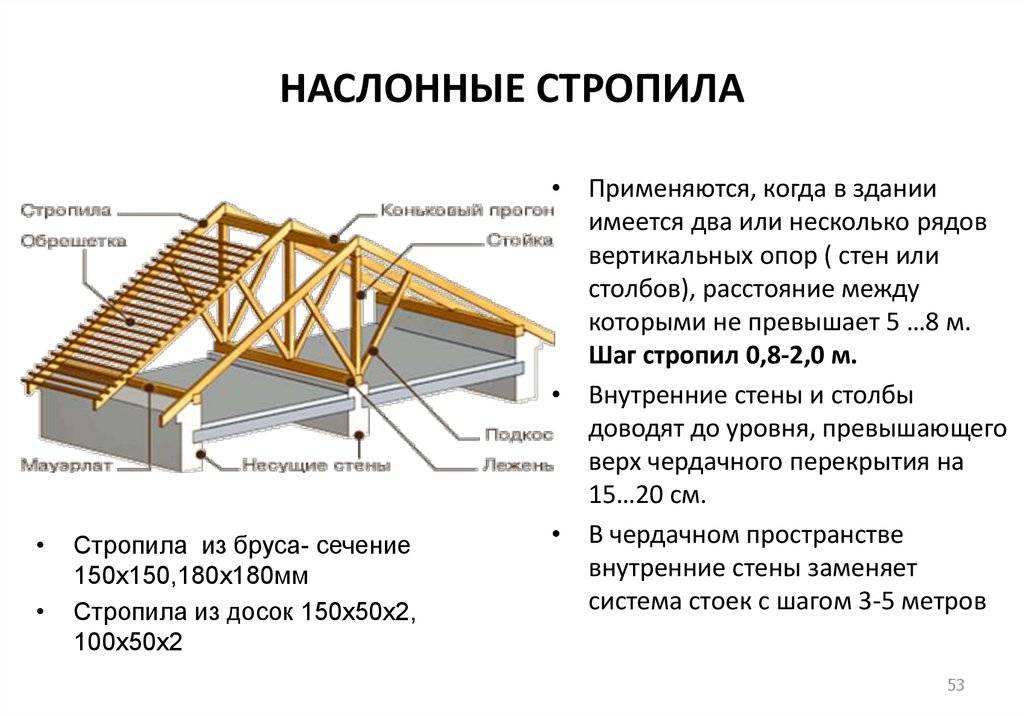

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки.  В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

• Любая конструкционная часть такой системы не должна быть толще 5 см.
• Поверхности элементов должны быть максимально гладкими и обработанными.
• Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
• Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
• Симметрии нужно придерживаться и при монтаже подкосов со стойками.
• Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
• В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

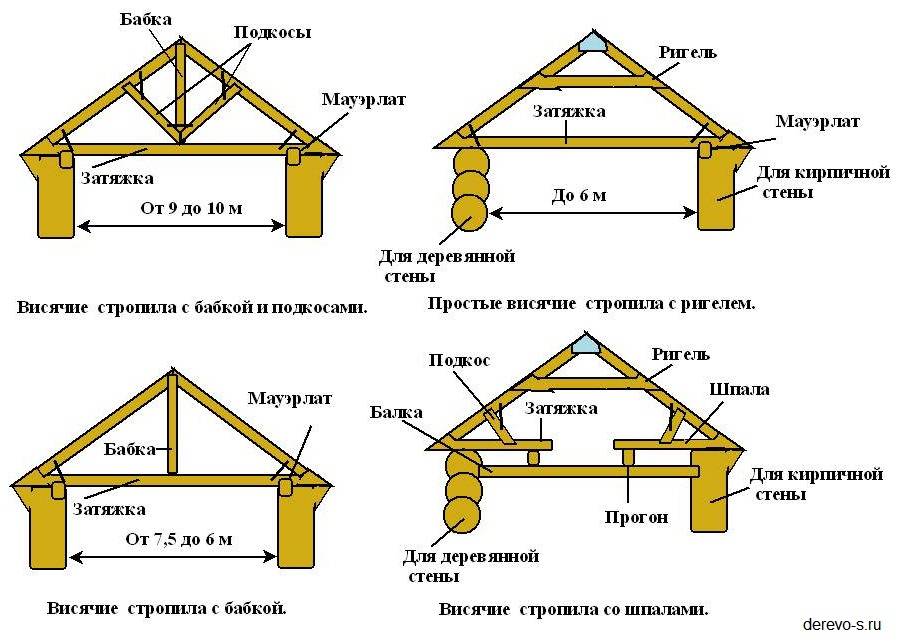

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Подстропильные конструкции

Опоры, на которые опирается стропило называются подстропильными конструкциями. Подстропильные понятно почему — они находятся под стропилами, но почему конструкции? Потому, что это может быть не просто доска или бревно, а целая конструкция, состоящая из нескольких элементов. Самые простые опоры — это мауэрлат и коньковый прогон. По сути, это поперечные бревна, брусья или доски, расположенные под стропилами.

Нижнюю опору, мауэрлат располагают на стене, непрерывность для него необязательна. Он запросто может быть сделан из коротких кусков, но при этом усложняется его крепление к стене. По этой причине его все-таки делают из целиковых по длине пиломатериалов.

Верхняя опора, коньковый прогон — балка, на которую опираются верхние части стропил. Прогон опирают на торцы стен — фронтоны, а если у здания нет таких стен, то на стойки. Чтобы коньковый прогон не прогибался под тяжестью крыши его подпирают дополнительными стойками и/или подкосами. Количество стоек и их расположение зависит от конструкции и расположения стен здания. Низ стоек можно опирать на стену, которая лежит прямо под коньковым прогоном параллельно ему либо на стены, расположенные перпендикулярно коньковому прогону. Стойки во избежание смятия древесины и защиты ее от увлажнения не упирают низом непосредственно в стены, а делают это через деревянные прокладки. Эти прокладки называются лежнями. Так же, как и мауэрлат они не нуждаются в непрерывности, но чаще всего их делают такими для создания внизу пояса жесткости. В зависимости от плана строящегося здания поддержка конькового прогона может быть решена различными способами. Кроме подпирания прогона стойками и подкосами его можно подпереть системой висячих стропил либо вообще сделать без каких-либо подпорок. Например, установить в качестве конькового прогона прямоугольную или шпренгельную ферму, опертую только по концам.

Длинные стропила во избежание прогиба укрепляют дополнительными подпорками. Например, подкосами или, другое название, подстропильными ногами. Кстати, у стропил тоже есть второе название, их иногда называют, стропильными ногами. Стропило и стропильная нога, это одно и тоже, подкос под стропилом и подстропильная нога также одно и тоже. Не путайте с подкосом под прогоном, там это просто подкос. Подкос — косая (наклонная) стойка.

В качестве дополнительной опоры под стропилом можно поставить один, два, или сколько захотите, промежуточных прогонов. Так же как коньковые прогоны их конструкции бывают самыми разнообразными. Их можно подпереть стойками и/или подкосами и даже прикрепить к подстропильным ногам либо сделать в виде ферм.

В калькуляторах, стропила изображены без подстропильных конструкций из-за их многообразия. Расчет подстропильных конструкций будет реализован в других калькуляторах.

В наслонных стропильных системах также может присутствовать конструкция, связывающая стропильные ноги. Так как наслонные стропила — это одиночные элементы, то связывающая их доска называется схваткой. В нормально рассчитанных наслонных стропилах схватка нерабочий элемент, она устанавливается для придания устойчивости всей конструкции стропильной системы.

Монтаж

В качестве примера ниже описан наиболее простой процесс монтажа стропильных конструкций при возведении односкатной кровли.

Сначала в соответствии с приведенной формулой рассчитывается величина перепада стен: Ш х tgL

Буквой Ш обозначено расстояние между двумя опорными стенами, а tgL– это тангенс угла уклона кровли.

• После этого заготавливается необходимое количество деревянных стропил, предварительно обработанных антисептическими составами.
• Следующим шагом является установка мауэрлата. Балка по толщине должна соответствовать величине толщины стен. Ее необходимо прикрепить по возможности более жестко и провести качественную гидроизоляцию. В процессе монтажа опорной балки надо следить за соблюдением строго горизонтального расположения.
• После окончания монтажа мауэрлата на нем должны быть обозначены точки установки стропильных ног и вырезаны выемки для них.
• Заранее подготовленные фермы укладываются таким образом, чтобы они выступали на поверхность опорной балки на 30 см. Закрепление осуществляется с помощью болтов и скоб.
• Процесс завершается установкой подпорок и монтажом обрешетки. В тех случаях, когда стропильные ноги имеют длину более 4,5 м, подпоры являются обязательным элементом. Поверх смонтированных стропил устраиваются планки обрешетки.

Предварительные расчеты

Стропильная система крыши Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

• длину стропил;
• шаг монтажа элементов;
• расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Длина стропил, м	Расстояние между стропилами, см	Размер сечения бруса стропил, см
До 3	120	8х10
До 3	180	9х10
До 4	100	8х16
До 4	140	8х18
До 4	180	9х18
До 6	100	8х20
До 6	140	10х20

Остальные элементы кровельной системы должны иметь такие сечения:

• мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
• диагональные стропильные ноги и ендовы – 10х20 см;
• затяжки – 5х15 см;
• прогоны – 10х10, 10х20 см;
• подкосы – 10х10 или 15х15 см;
• подшивочные доски – 2,5х10 см;
• ригели – 10х15 или 10х20 см.

  Расчет нагрузки на стропила

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Расчет стропильной системы

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Расчет стропильной системы

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Стропила односкатной крыши

По возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метров

Для определения длины стропила воспользуйтесь теоремой Пифагора

Расчет сечения стропил зависит от материала кровли

Некоторые приемы работы

Чтобы увеличить несущие качества стропил, важно сделать усиление стропильной системы. Для этого производится монтаж разгружающих балок, подкосов и двусторонних накладок

Для этого производится монтаж разгружающих балок, подкосов и двусторонних накладок.

По итогам практики, стропильные конструкции, выбранные с учетом прочностных характеристик, порой не подпадают под расчеты на прогиб по СНиПу «Нагрузки и другие воздействия».

Поэтому площадь поперечного сечения нужно делать больше.

Произвести усиление стропил совсем несложно: можно применить подмогу – дополнительную балку.

Этот элемент необходимо прикрепить к нижней части стропил в пролете между ними и мауэрлатом.

Усиление стропильной ноги закрепляется металлическими пластинами с зубцами или же болтовыми хомутами.

Если стропила уже была усилена с помощью подмоги, то можно увеличить ее длину и увести за край опоры на подкос.

Тут достигается две цели: мы получаем удовлетворяющий показатель прогиба и проводим усиление опорного узла.

Чтобы усилить или восстановить поврежденные конструкции, можно воспользоваться следующими способами:

• Деревянные накладки. Они применяются, если была повреждена одиночная стропила. Накладка из дерева крепится болтами или гвоздями, что приводит к усилению участка кровли.На мауэрлат накладки должны упираться всем торцом, а крепиться к нему с помощью проволочной скрутки.
• Прутковые протезы. Этот метод применяется, когда произошло массовое повреждение стропильных ног. С помощью временных опор закрепляют поврежденные стропила.Разбирают покрытие и производят выпиливание сгнившей части. После этого, элемент из нового бруса, вставляют в свободное место и делают опору на мауэрлат.
• Накладки, опирающиеся на балку. Способ подходит для замены гнилого участка на конце стропил или части мауэрлата. Устанавливаются временные опоры и прогнившие элементы вырезаются.В кладку забиваются костыли, куда укладывается метровая балка. После этого на стену или перекрытие кладут кусок лежня такой же длины.Два подкоса, предварительно закрепленные гвоздями крепят к новой балке.

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м2, один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм – 15 кг, ондулин приблизительно 3 кг, металлочерепица – самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м2. Формула для расчета снеговой нагрузки:

S=Sg x µ, где

S  – снеговая нагрузка;

Sg  –  масса снега на 1м2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ – коэффициент, зависящий от уклона крыши: угол в 25о – коэффициент 1,0, 25-60о – 0,7, если уклон выше 60о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

W – ветровая нагрузка;

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

Высота здания, м	Открытый тип местности: морские побережья, озера, степи	Закрытый тип местности: города, лесные массивы
5	0,75	0,85
10	1,0	0,65
20	1,25	0,85

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Расстояние между стропилами мансардной крыши, м	Длина ноги, м
6	5.5	5.0	4.5	4.0	3.5	3
Поперечное сечение балок, мм
0,6	50*200	50*200	50*175	50*150	50*150	40*175	40х150
0,9	75*250	75*200	75*175	75*175	50*200	50*175	50х150
1,1	100*200	75*200	75*200	75*175	75*175	75*150	75х150
1,4	100*200	100*200	75*200	75*200	75*200	75*175	75х150
1,75	100*250	100*200	100*200	100*200	75*200	75*200	75х150
2,15	–	100*250	100*250	100*200	100*200	100*175	100х150

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

• мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
• ригель – 100*200-150 мм;
• прогоны – 100*200-150-100 мм;
• енды, диагональные ноги – 100*200 мм;
• затяжка – 50*150 мм;
• подкос – 150*150, 100*100 мм.
• подшивочная доска – 25*100 мм.

Схема защемления конькового прогона в верхней точке стропильных ног

В нижней части для закрепления стропил, так же, как и в предыдущем случае, применяются скользящие крепления.

Необходимо пояснить, почему для фиксации стропил на мауэрлате часто используются именно скользящие крепления. Дело в том, что они способны избавить несущие стены от излишнего напряжения, так как стропила не зафиксированы жестко, и при усадке строения они имеют возможность сдвигаться, не деформируя при этом общей конструкции кровельной системы.

Этот вид крепления применяется только в наслонных системах, что также отличает их от висячего варианта.

Однако в некоторых случаях для наслонных стропил применяют распорную систему, в которой нижний конец стропил жестко фиксируется к мауэрлату, а чтобы снять нагрузку со стен в конструкцию встраиваются затяжки и подкосы. Этот вариант и называется комплексным, так как включает в себя элементы наслонной и висячей системы.

Для строительства частных домов чаще всего используется именно наслонная система, поэтому несколько слов следует сказать и о монтажных работах.

• На выведенные несущие стены дома укладывается гидроизоляционный материал – чаще всего это рубероид.
• На гидроизоляцию фиксируется с помощью анкерных креплений мауэрлат — это может быть брус большого сечения (например, 120×150 или 150×150 мм).

На мауэрлате закрепляются стропила на скользящие или жесткие крепления. Достаточно часто стропила дополнительно фиксируются на внутренней стороне стены с помощью проволочной скрутки. Для этого в стену на расстоянии 250÷300 мм от поверхности мауэрлата вбивается костыль, на который прикручивается проволока, а затем фиксируется на стропильной ноге. Такой крепеж позволит сохранить крышу невредимой во время сильного ветра.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

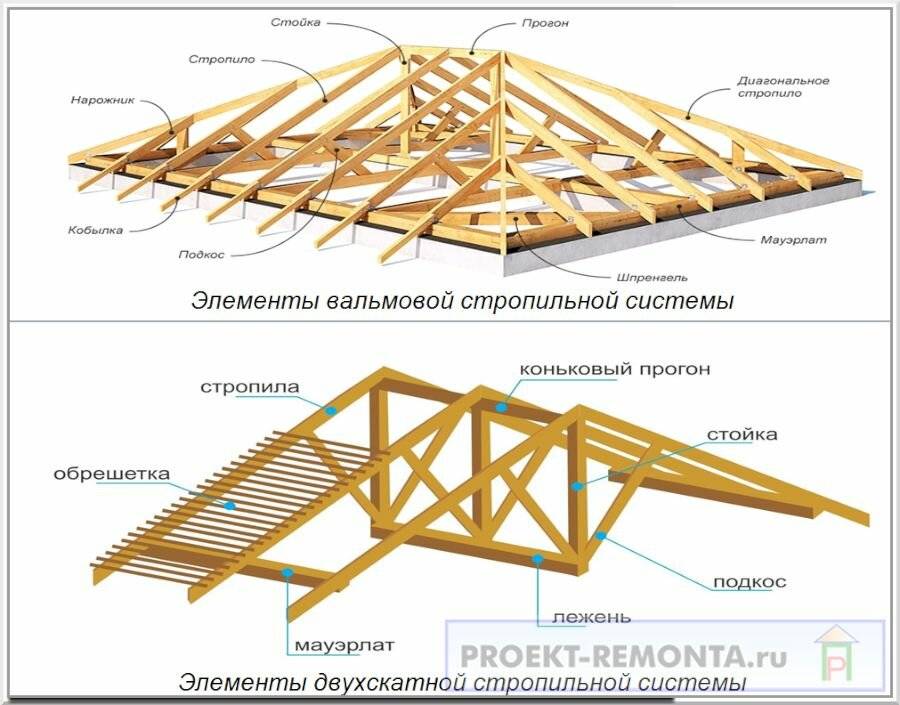

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши – схема 2Элементы стропильной системы двухскатной крыши – схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

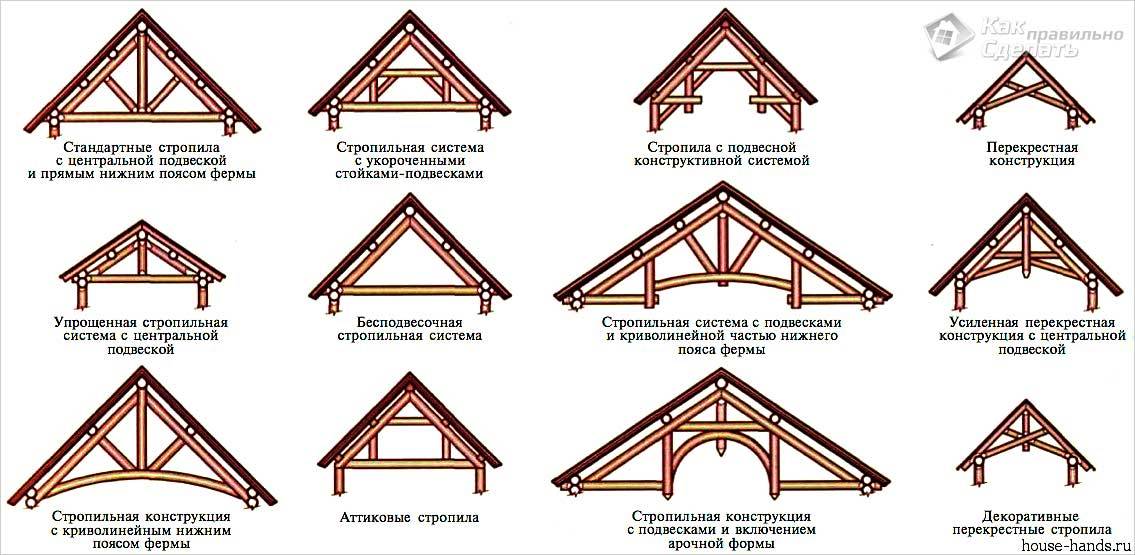

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже

Затяжка – соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил – вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки – перераспределение нагрузки от кровельного материала на стропильную систему.. Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Основные разновидности стропильных систем

Виды стропильной системы являются многочисленными, поэтому перед возведением дома важно разобраться во всех разновидностях, чтобы выбрать оптимальный вариант для конкретного строения. К этим типам относится:

• Односкатная стропильная система. В такой крыше все стропила представлены балками, опирающимися о стены строения. Нередко стены обладают в строениях разной высотой, а в этом случае формируется скат с некоторым уклоном. Если стены обладают одинаковой высотой, То можно сделать даже плоскую крышу. Такой вид стропильной системы редко применяется для жилых домов, так как оптимально пользоваться им для разных небольших строений, например, бани или гаража.
• Двускатная стропильная система. Этот вид представлен рядом ферм в форме треугольника. Соединяются все стропила под некоторым углом, что создает два ската. Данный вариант стропильной системы считается простым в формировании, поэтому нередко владельцы сооружений занимаются данным процессом самостоятельно. По-другому она называется щипцовой.

Видео по теме:

https://youtube.com/watch?v=fOlIW8FXVP8

Ломаная. Считается разновидностью двускатной конструкции, но в процессе ее создания формируется скат с определенным изломом. Под такой крышей оптимально делать мансарду, обладающую просторными размерами и другими оптимальными параметрами.

Четырехскатная стропильная система. По-другому называется полувальмовой, причем представлена она двумя скатами в форме трапеции, а также двумя треугольными скатами, которые находятся на торцах сооружения. Такая крыша обладает привлекательным видом, но процедура ее создания считается сложной и специфической.
Четырехскатная. Она так же называется вальмовой. Состоит из двух вальм, имеющихся в торце строения, а также из двух боковых скатов, представленных в форме трапеции. При грамотном формировании такой конструкции обеспечивается организация крыши, отличающейся повышенной устойчивостью перед сильными ветрами и прекрасной теплоизоляцией.

Шатровая стропильная система. В нее входит четыре вальмы треугольной формы, которые сходятся в центре. Используется этот вариант только для строений, имеющих квадратную форму. Неплохо смотрятся на небольших архитектурных формах, к которым относятся беседки или бани.
Судейкина. Эта конструкция используется достаточно редко, хотя некоторые люди предпочитают именно ее создавать на своих домах за счет наличия многочисленных плюсов. Для ее организации формируется ряд из балок, соединенных особым способом, поэтому по внешнему виду напоминает пологую шатровую крышу. К ней прикрепляется 4 треугольных ската, причем их вершины направлены вниз, а именно к углам строения. Между ними формируются значительные по размеру фронтоны, поэтому под такой конструкцией легко можно сделать крупную мансарду, отличающуюся прекрасными теплоизоляционными свойствами и хорошим освещением. Еще одним плюсом такой крыши является то, что на ней практически не задерживается снег, поэтому во время монтажа водосточной системы можно сэкономить значительное количество средств.

Таким образом, виды стропильных конструкций являются многочисленными, причем каждая разновидность создается особым образом и обладает некоторыми плюсами и недостатками. Выбирается конкретный вариант в зависимости от самого строения.

Основные требования к конструкции

• Независимо от конкретного типа строительных материалов (дерево, наплавляемая кровля, металлочерепица, обычная черепица) перед началом отделочных работ должна быть возведена прочная строительная конструкция, основной задачей которой должно стать обеспечение устойчивости и надежности устраиваемой кровли.
• Качественное выполнение конструкции, основными частями которой являются стропильные и подстропильные фермы, является гарантией того, что она выдержит все оказываемые на нее постоянные и временные нагрузки.
• Основными требованиями к выбираемому материалу и конструкции стропильной фермы являются прочность, устойчивость и надежность.

Конструктивные особенности стропильных ферм

В определение “стропильная ферма” входит ряд конструктивных элементов: раскосов, стоек, обрешеток. Подобная жесткая конструкция в результате сборки будет обеспечивать скелет кровли.

Под этим определением подразумеваются жесткие конструкции, применяемые при устройстве скатных крыш.

Задачей ферм является передача общей нагрузки, которая оказывается на крышу, на стены здания. Материалом для изготовления ферм в основном служит дерево, но возможны также альтернативные варианты.

Основой для создания деревянных конструкций являются доски, лес-кругляк, брус.

Отдельные элементы соединяются методом врубки. В том случае, когда детали сделаны из досок, в ход идут болты, гвозди, зубчатые кольцевые шпонки.

При возведении больших по площади зданий, когда длина пролета оказывается больше 16 метров, при строительстве используются фермы с растянутыми стойками на основе металла.

В случае использования растянутых деревянных стоек надежное крепление узлов является достаточно сложной задачей, а при использовании металлических элементов сделать это легко.

Сборка деревянных ферм – процесс достаточно трудоемкий. При использовании ферм комбинированного типа (с деревянными и металлическими деталями) сделать это можно гораздо быстрее.

При возведении жилых зданий редко применяют вариант кровельной конструкции с открытыми фермами. В основном они закрываются при помощи потолочных перекрытий. В сфере строительства зданий промышленного назначения открытые фермы являются довольно популярным вариантом устройства кровли.

В качестве главных элементов могут использоваться также балки. Стропильные балки на основе железобетона являются подстропильными конструкциями, перекрывающими шаги колонн длиной 12, 18 метров. Подобные элементы при этом являются промежуточными опорами.

Виды систем в зависимости от используемых стропил

Типы стропильных систем отличаются не только конструкцией, но и используемыми стропилами. К их разновидностям относится:

Висячие стропила. Они называются по-другому выносными. Обладают двумя точками опоры, причем они применяются для любой пары. В качестве этих точек выступают несущие стены строения. Это позволяет работать стропилам не только на изгиб, но и на сжатие

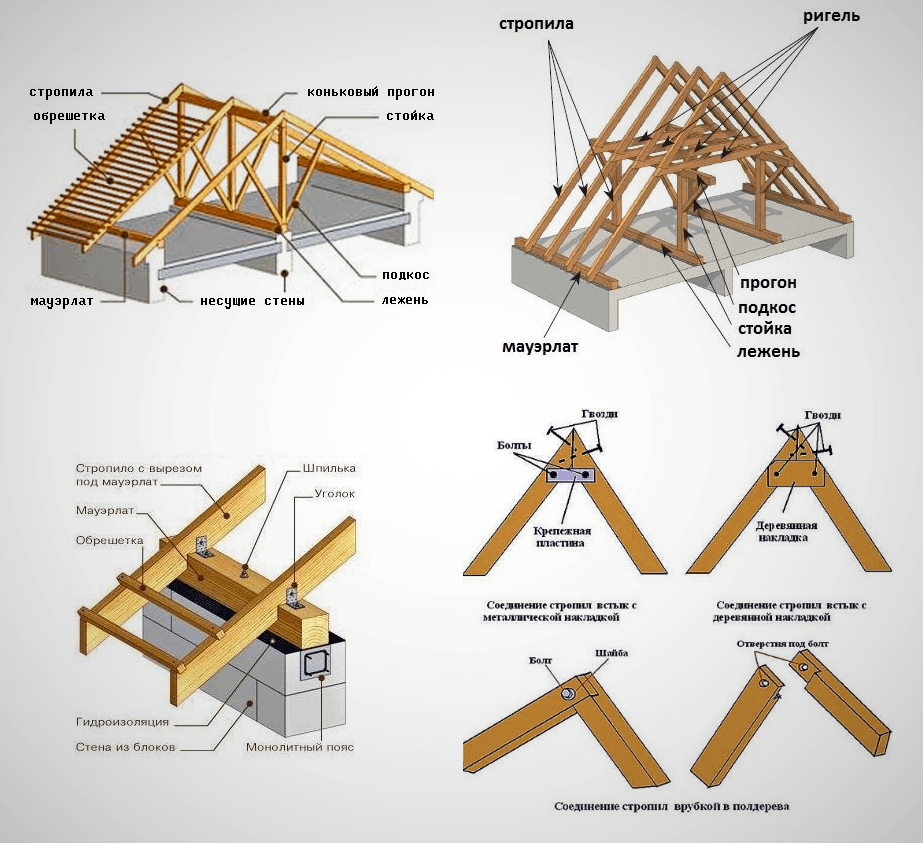

Важно устанавливать стропильные ноги таким образом, чтобы они опирались не на сами стены, а на смонтированный мауэрлат, представленный опорным брусом значительной толщины. Для формирования мауэрлата применяется деревянный опорный брус, а также допускается делать его из досок, которые надежно и правильно соединяются друг с другом, после чего он фиксируется на торцах стен

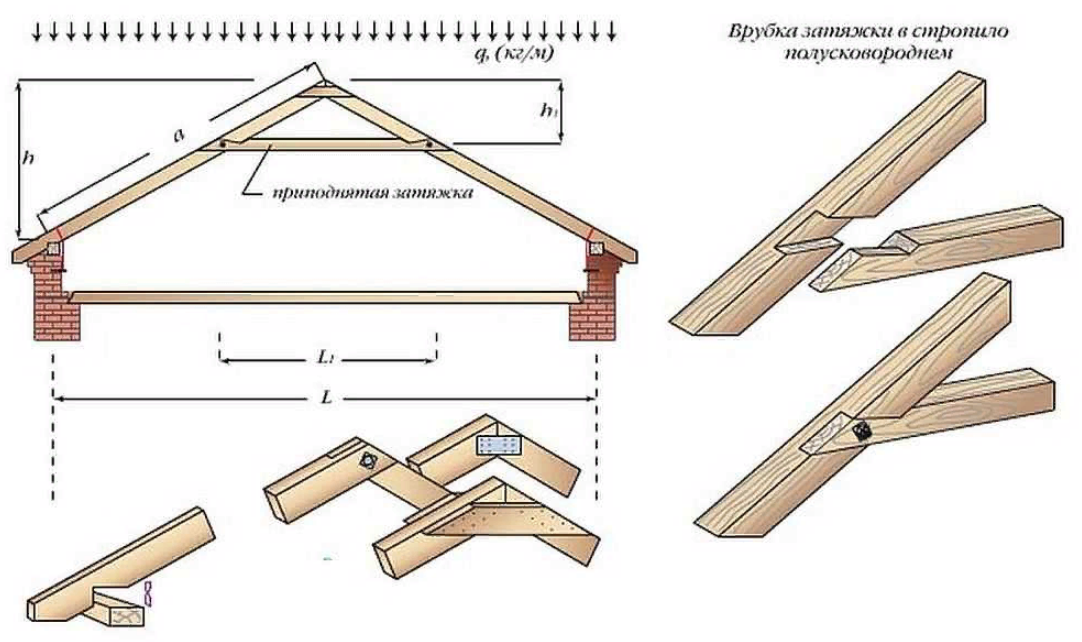

Стропила прикрепляются к мауэрлату врубкой, после чего дополнительно крепятся разными крепежными элементами, причем обычно для этого используются скобы или кронштейны. При таком устройстве формируется распирающее усиление, передающееся стенам. Для компенсации этого распирания формируется затяжка, которая соединяет внизу все пары стропил. За счет того, что она монтируется внизу, то дополнительно выступает в качестве перекрытия.

Наслонные стропила. Данные виды стропил применяются исключительно для домов, в которых имеется несущая стена, находящаяся в середине строения. Опорой для них выступают сами стены сооружения, а вот средняя часть фиксируется за счет внутренних опор или несущей стены, находящейся посередине дома. Работают такие элементы только на изгиб, поэтому даже если на них будут воздействовать многочисленные нагрузки, они не будут работать на сжатие. За счет такого специфического устройства допускается во время создания системы пользоваться достаточно тонкими элементами, что позволяет получить легкую систему, которая не будет оказывать существенного воздействия на стены и фундамент строения. За счет этих стропил можно сэкономить дополнительно на строительных материалах.
Комбинирование стропил. Вышеуказанные виды стропил могут сочетаться в одной крыше, причем обычно такой вариант применяется для строений, обладающих необычной и сложной конструкцией.

Важно! Оптимально для строений, у которых нет опоры, применять висячую систему, а для сооружений, оснащенных опорой, идеально подходят наслонные элементы. Таким образом, стропильные системы представлены в многочисленных видах

Каждая разновидность создается особым образом и обладает своими особенностями и параметрами. Для простых строений оптимальным считается применение односкатной крыши, а для полноценных жилых домов рекомендуется делать двускатную или вальмовую конструкцию. Последний вариант считается наиболее сложным в создании, но если грамотно подойти к процессу, то обеспечивается получение долговечной, красивой и прочной конструкции. При отсутствии опыта работы рекомендуется обращаться к профессионалам, но простые виды стропильных систем легко монтируются своими руками без специфических материалов и особых необычных навыков

Таким образом, стропильные системы представлены в многочисленных видах. Каждая разновидность создается особым образом и обладает своими особенностями и параметрами. Для простых строений оптимальным считается применение односкатной крыши, а для полноценных жилых домов рекомендуется делать двускатную или вальмовую конструкцию. Последний вариант считается наиболее сложным в создании, но если грамотно подойти к процессу, то обеспечивается получение долговечной, красивой и прочной конструкции. При отсутствии опыта работы рекомендуется обращаться к профессионалам, но простые виды стропильных систем легко монтируются своими руками без специфических материалов и особых необычных навыков.
