Принципы изготовления и монтажа накосных стропил
Установка диагональных стропил – ключевой этап строительства вальмовой крыши
Важно обеспечить правильную геометрию конструкции, чтобы стропильная система равномерно распределяла эксплуатационные нагрузки кровли
Диагональные стропила длиннее боковых, они опираются на углы коробки здания, а в верхней части соединяются с коньковым элементом крыши. На накосные, в свою очередь, опираются стропильные полуноги (укороченные) – нарожники. К накосным стропилам предъявляются повышенные требования по прочности, так как они несут повышенную нагрузку, выступая в качестве опорных элементов системы.
Суммарная нагрузка на диагональные стропила вдвое больше, чем на обычные стропильные ноги. Нижняя часть накосных стропил упирается в мауэрлат или в уложенную на угол стены балку, либо опирается на них, в зависимости от принципа конструкции – распорной или безраспорной.

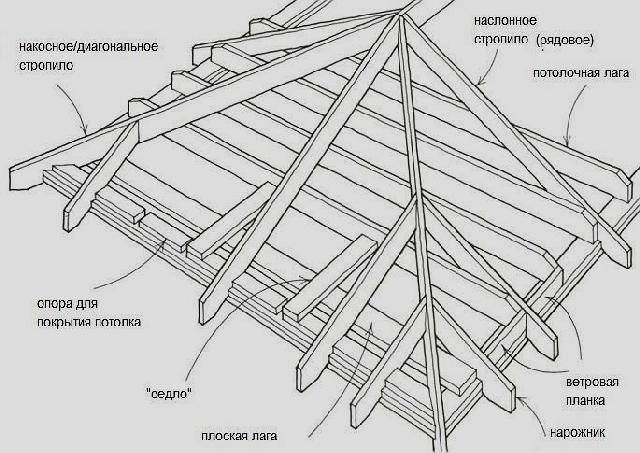

план раскладки стропил для четырехскатной крыши
Накосные стропила могут изготавливаться из прочного клееного бруса необходимой длины. Но, чаще всего, применяются сдвоенные доски, срощенные с соблюдением определенных требований.
Сращивание диагональной стропильной ноги позволяет:
- повысить сопротивляемость элемента нагрузкам за счет удвоенного сечения;
- изготовить неразрезную балку необходимой длины;
- унифицировать размеры деталей вальмовой крыши.

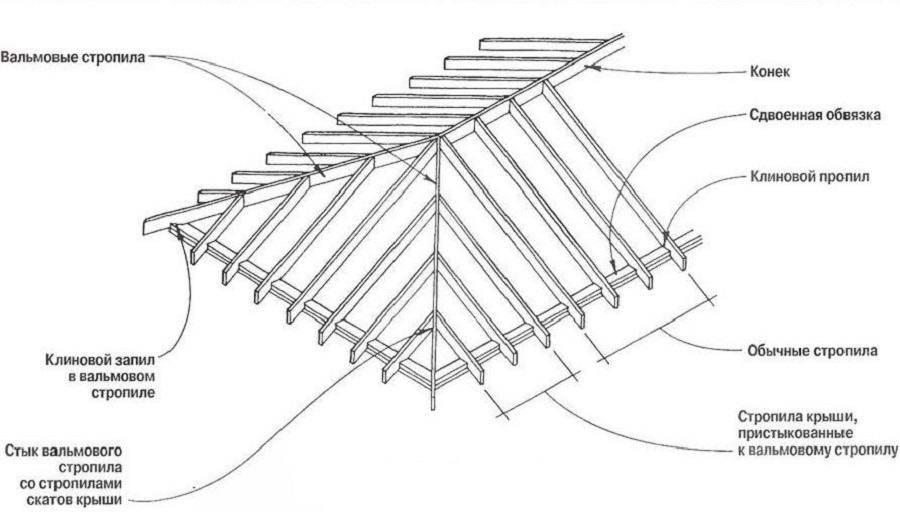

срощенные диагональные стропила
Под диагональное стропило устанавливаются одна или две опоры. Доски по длине сращиваются таким образом, чтобы стыки располагались на расстоянии 0,15L от центра опоры. Соответственно, длина досок для изготовления накосных стропилин подбирается в зависимости от длины пролета и количества требуемых опор.
В частности, если для вальмовой крыши требуется диагональное стропило длиной 10 метров, рекомендуется использовать доски длиной 7 и 3 метра, чтобы расположить стойку на расстоянии 1/4 длины пролета от верхнего конца стропилины.
В этом случае конструкция будет способна выдержать расчетные нагрузки – под средней частью стропилины опоры ставить не рекомендуется.
В роли опоры под диагональное стропило выступает подкос или стойка, выполненная из бруса или спаренных досок. Угол установки принципиального значения не имеет, если подкос упирается в прочное железобетонное перекрытие (с укладкой гидроизоляционного слоя). Если стойка упирается в лежень, угол установки обычно составляет 35 – 45° к горизонтальной плоскости.

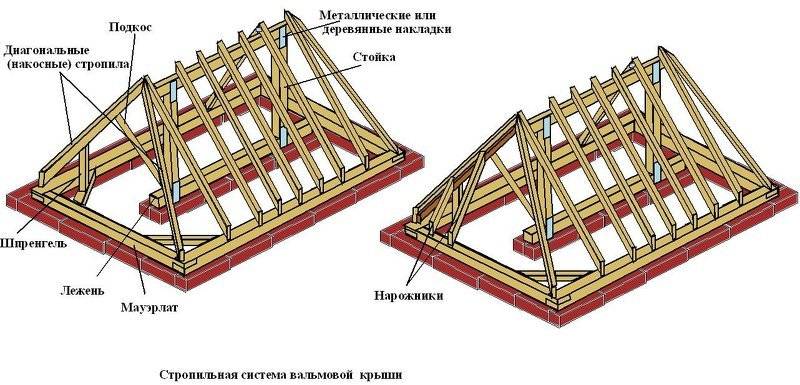

крепление нарожников к стропилу
Дополнительные опоры устанавливаются по следующему принципу. Длина пролета до 7,5 метров требует использования одного подкоса. Если длина пролета составляет 7,5-9 метров, устанавливается опора в нижней части стропилины, либо монтируется шпренгельная ферма. При увеличении длины пролета устанавливается дополнительная опора.
При недостаточно прочном перекрытии необходимо уложить дополнительную промежуточную балку для упора стоек.
Шпренгель – балка, пересекающая угол, образованный двумя стенами, примыкающими друг к другу. Шпренгельная ферма представляет собой конструкцию, в которой накосные стропилины подпираются опорами, которые лежат на шпренгелях. Вся система при этом усиливается двумя подкосами. Для изготовления шпренгельной фермы используется брус 100×150 мм для балок, 100×100 для стоек и 50×100 для подкосов.
Расчет стропильной системы
Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.
Расчет угла наклона скатов и высоты конька
Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.
Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.
Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.
Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:
- Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
- При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.
Длина стропил
Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.
- Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
- Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
- Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
- Для вычисления длины укороченных стропил необходимо знать шаг стропил.
Расчет шага стропильной системы
Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.
Чем длиннее стропильные ноги, тем короче и шаг.
При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:
- Минеральная вата подразумевает расстояние в 58 см;
- Пенополистирол требует шага в 60 см;
- Полиуретановая пена может использоваться при любом шаге.
На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.
Выбор сечения стропил
В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.
Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:
- Длина стропильной ноги менее 3 м – сечение 50*150 мм;
- Менее 4 м – 50*200 мм;
- Менее 5 м – 75*175 мм;
- Менее 6 м – 75*200 мм.
При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.
Площадь кровли
Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).
Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.
Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.
Стропильная система
Стропильная система может быть двух видов — шатровой, а также вальмовой.
Стропильная кровля шатрового типа состоит из четырех треугольных поверхностей — вальм, а вальмовый тип системы предусматривает два трапециевидные ската, а также два треугольника.
Обустройство стропильной системы четырехскатной конструкции достаточно сложно технологически, но вместе с этим радует результатом по окончании строительства.
Воздействие нагрузок
Во время выполнения проектирования шатровой конструкции крыши требуется брать во внимание, что на нее будут воздействовать периодические, а также временные нагрузки.
К числу постоянных нагрузок можно отнести стропильную систему, кровельные материалы.
Что касается временных нагрузок, то они представляют собой осадки в виде снега и дождя, ветер, массу необходимого оборудования, массу людей, выполняющих обслуживание кровли.
Стоит знать следующее:
Если имеется уклон крыши, превышающий 70º, нагрузка снега не берется во внимание.
При уклоне менее 30º воздействие ветра отсутствует.
Если наклон кровли менее 60º, понадобится брать во внимание снеговую нагрузку, которая наблюдается в средней полосе России соответственно СНиПу. Таким образом, нагрузка составляет 180 кг/кв
метр.
Нагрузка ветра в средней полосе России составляет 35 кг/кв. метр.
Массу материалов определяют расчетным путем: на площадь кровли умножается удельный вес каждого строительного материала.
Масса дополнительного обустройства определяется в индивидуальном порядке для каждой крыши.
Монтажные работы
Четырехскатная крыша конструктивно представляет собой, помимо стропил, еще опорный брус, именуемый мауэрлатом и укладываемым на стены.
По опорному брусу укладываются потолочные балки.
В случае если строение выполняется из дерева, стропила фиксируются к венцу сруба, расположенного сверху.
Основная особенность кровли рассматриваемого типа – правильный монтаж накосных стропил, представляющих собой коньковый брус.
Для определенности и правильности выполнения монтажной работы стоит ознакомиться с полезными советами.
Необходимо учитывать следующее:
- Диагональные стропила должны укрепляться еще посредством нарожников, являющихся укороченными стропильными ногами. Они также крепятся к мауэрлату и выполняют поддерживание накосных стропил.
- Если предстоит обустройство значительной площади кровли, устраивают шпренгельные фермы, принимающие часть нагрузки на себя, направленных от накосных стропил.
- Шпренгельные фермы должны выполняться с затяжками, на которые выполняется упор этих же ферм. Возможна их фиксация на существующие продольные или поперечные балки.
- Помимо всего предусматривается монтаж систем подкосов, ригелей, затяжек, ригелей, создающих жесткий каркас.
- Диагональные стропила фиксируются к коньковому прогону, опирающемуся на продольную балку перекрытия. Крепление выполняется вверху конькового прогона.
- Концы накосных стропил снизу связываются с опорной балкой посредством специализированных врубок, врезок, которые дополняются фиксирующими элементами.
- По окончании выставления и укрепления диагональных стропил можно приступать к монтажу рядовых стропил, при этом шаг между ними должен определяться путем использования расчетов. Расчеты выполняются в зависимости от степени и силы нагрузок, типа материала, но зачастую показатель не превышает 70 сантиметров.
- Накосные стропила соединяются между собой посредством горизонтальной стяжки вверху (стяжка именуется ригелем).
- Ригель выполняется из доски сечением 12 х 4 сантиметра. Ригель располагается на расстоянии одного метра от верхней части конька. Основной задачей ригеля является увеличение сопротивления ветровым нагрузкам.
Внимательно относитесь к соединениям мауэрлата и стропильных ног.
Стоит отметить, что соединения являются основными точками, отвечающими за прочность стропильной системы.
Относительно свеса, то он должен регулироваться длиной диагональных стропил, а из-за этого иногда стропильные доски удлиняются скреплением двух досок между собой.
После того как установлена стропильная система, выполняется обрешетка, гидроизоляция, пароизоляция, контробрешетка.
Монтажные работы, проектирование, расчеты и многое другое, что касается возведения дома и крыши, должно выполняться ответственно.
Помните о том, что в строительстве не бывает незначимых этапов.
Видео о выполнении чертежа конструкции четырехскатной крыши.
https://youtube.com/watch?v=wqluVOEP9Lw
Что еще почитать по теме?
Вальмовая крыша: стропильная система и возможность усиления её конструкции
Для обеспечения нужного уровня прочности стропильная система вальмовой крыши усиливается дополнительными элементами.
Под диагональные стропила устанавливают опоры. Если длина диагональной ноги слишком велика – то две опоры, размещая их через треть длины бруса. Если есть возможность – опоры можно заменить косыми распорками – подкосами.
Промежуточные стропила крепятся к коньковой доске и к мауэрлату. Для крепления к мауэрлату делается зарез или стягивание при помощи металлических уголков.
Устройство вальмовой крыши своими руками
Нарожники накладываются на диагональные стропила с одним и тем же шагом. Это обеспечивает равномерное распределение нагрузки
Очень важно обеспечить симметричность размещения нарожников на диагональных ногах. Для этого разметку делают по деревянному шаблону, в качестве которого используется любая подходящая рейка или отрезок фанеры
На шаблоне карандашом наносятся метки взаимного расположения элементов при первом монтаже. Все остальные углы монтируются по этим меткам.
Для фиксации расположения элементов доски подрезаются по месту. Если такой возможности нет – фиксацию нужно делать при помощи накладных металлических пластин, стягивая все металлическими шпильками или болтами. Крепление на винты со временем ослабевает и такой метод для стропильной системы нежелателен.

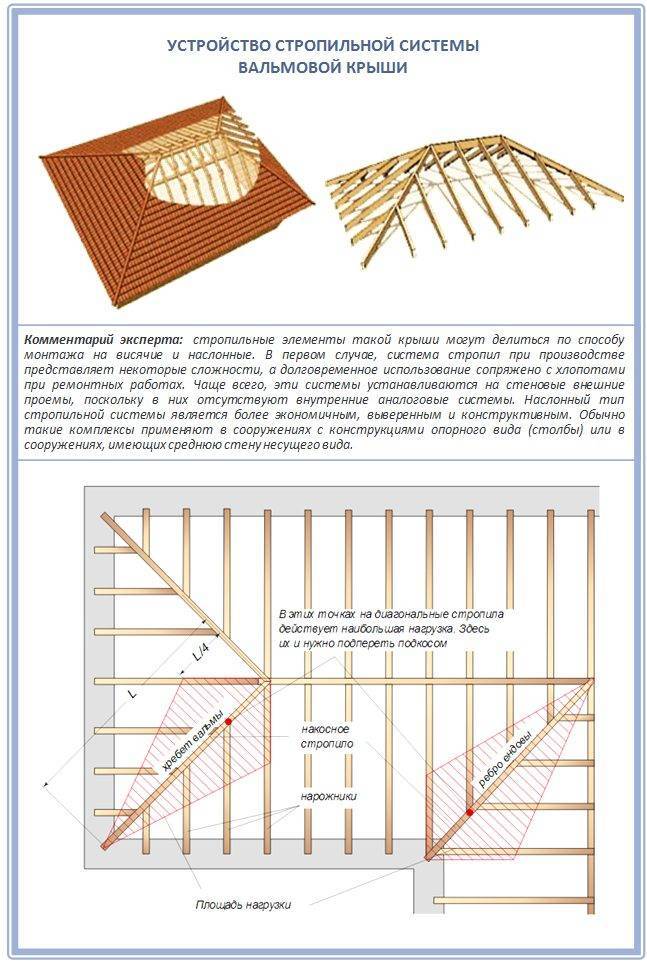

Вальмовая крыша – стропильная система фото
Обрешетка также задает стропильной системе дополнительную жесткость, но одновременно с тем, является источником дополнительной весовой нагрузки. Поэтому толщину досок для обрешетки выбираем с небольшим запасом под желаемый кровельный материал.
Чаще всего на обрешетку идут бруски 40х40 или 50х50 мм. Но под мягкую кровлю рекомендуется обрешетку делать из фанеры или ДСП. Шаг размещения досок обрешетки диктуется типом кровли и обычно указывается производителем на упаковках этого материала.
Этапы постройки четырехскатной крыши
Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).
Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.
При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.
В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.
В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.
Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

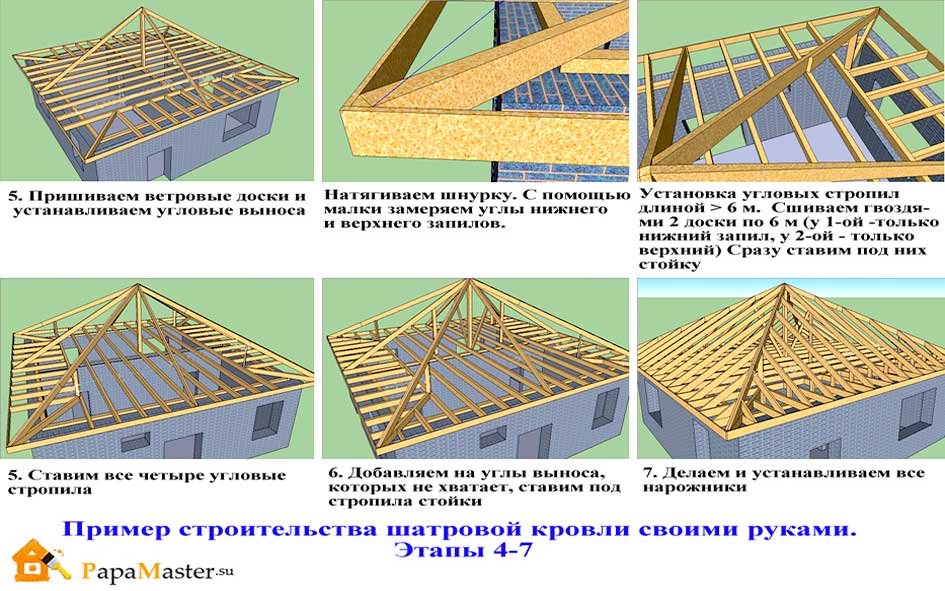

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.
Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).
Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.
Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).
Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).
К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.
Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.
Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.
Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.
Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).
Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.
Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.
Особенности расчета
Процесс расчета вальмовой крыши можно разбить на три этапа:
Выбор угла наклона скатов в зависимости от вида кровельного материала. Определение длин конструктивных элементов крыши, исходя из чертежей поперечного разреза здания и плана перекрываемого этажа. Подбор поперечного сечения и шага стропил по их длине с учетом сорта используемой древесины и нормативной снеговой нагрузки региона строительства.
Угол наклона скатов зависит от материала кровли. Поэтому делая схему стропильной конструкции, нужно учитывать рекомендуемое нормами его минимальное значение (в градусах):
для шифера — 22; мягкой черепицы — 11; металлочерепицы — 14; профнастила — 12;
Для кровли из водонепроницаемой мембраны угол наклона скатов может быть любым. Отталкиваясь от минимально допустимого значения уклона, его фактическую величину выбирают в зависимости от назначения чердачного пространства.
Если под вальмовой крышей будет обустроено жилое помещение, то ее скаты должны иметь угол наклона, обеспечивающий возможность комфортного передвижения в пределах «жилой зоны».
Фактическую длину конструктивных элементов крыши проще всего определить, начертив стропильную систему в удобном для измерений масштабе.
Зная длину стропил, их шаг и поперечное сечение можно найти в таблице. Здесь указана зависимость геометрических размеров стропил от сорта древесины и величины снеговой нагрузки региона строительства.
Подбор сечения стропил и их шага в зависимости от длины, сорта древесины и снеговой нагрузки
Данной таблицей можно успешно пользоваться и в «обратном порядке». Выбрав шаг и сечение стропильных балок, сорт древесины и величину снеговой нагрузки, вы легко найдете максимально допустимую нормами длину стропил.
Поперечное сечение балки мауэрлата должно быть не меньше сечения стропильной ноги. Чаще всего оно составляет 10х15 см, 15х15 см или 15х20 см. Сечение конькового бруса, как правило, равно сечению стропильных ног.
Для обрешетки используют доску толщиной 25 мм, набивая ее с интервалом, рекомендованным для выбранного кровельного покрытия. Для монтажа сплошного настила по каркасу крыши используют плиту OSB толщиной 12-15 мм.
Первичная разметка вальмовой крыши

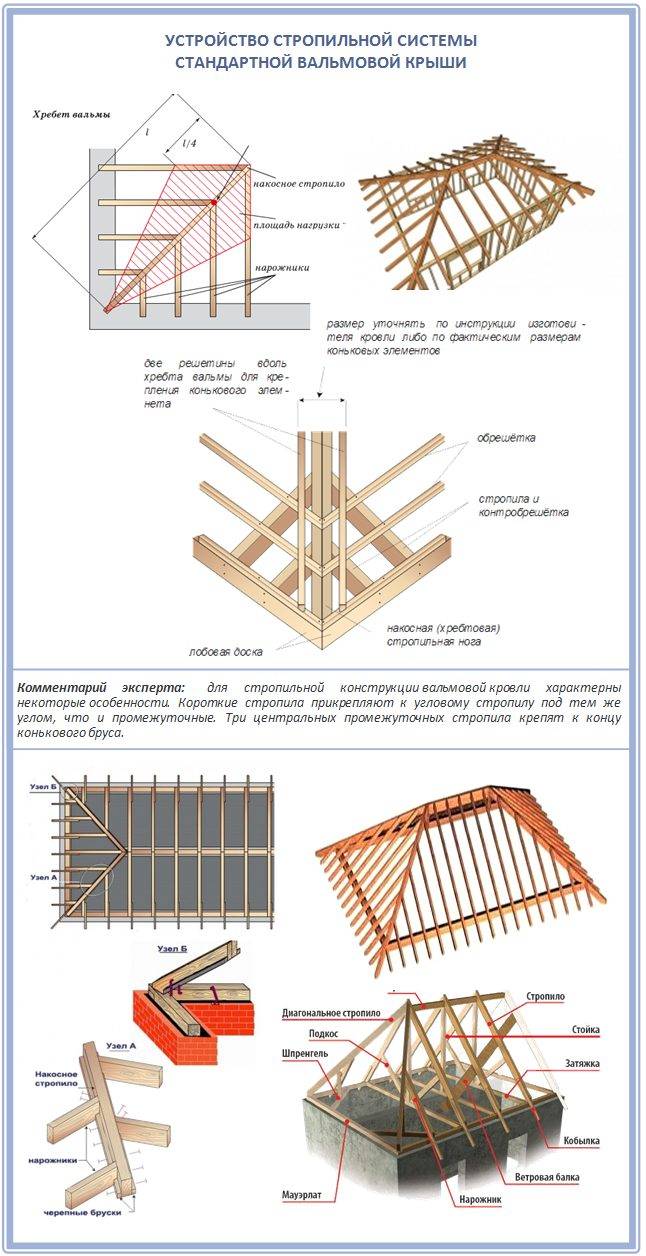

Разметка стропильной системы
Что бы построить вальмовую крышу, надо знать несколько аспектов, особенности её конструкции и все узлы соединения.
Конёк — это деревянный брус. Он располагается посередине и является крепежом, для всех деревянных деталей.
Угловые стропила. Выдерживают большой вес, в итоге изготовляются из такого же бруса, что и коньки. Крепятся с одной стороны к коньку, с другой к углу дома, случаются моменты, когда и выходит за угол здания.
Промежуточные центральные стропила. Берут свой ход от концов конькового бруса, после переходят по всем скатам и вальмам, и выходят на стены дома.
Промежуточные. Выполняют все те же функции, что и промежуточные центральные стропила, только данный вид не затрагивает вальма.
Короткие. К коньковому брусу никогда не крепятся. Бывают абсолютно любой длины. В свою очередь, крепятся они к угловым стропилам, причём, обязательно, всё должно быть под одинаковым углом.
Для построения вальмовой крыши очень важны некоторые пункты, а именно, расчёты, чертежи, разметка и т.п. Всё эти аспекты должны быть максимально точными и без погрешностей. Всё потому что именно от них зависит соотношение длины вальм и скатов.
Самая первая, проводимая линия — это коньковый прогон. Иными словами — это осевая линия, которая проходит по верхней части обвязки и торца дома.
Следующим шагом нужно равномерно поделить коньковый брус, и начать устанавливать первые элементы стропильной системы.
После чего, надо сделать место, где будет находиться остальные элементы стропильной системы. Для этого надо взять замерную рейку, один её конец приложить к уже готовым, размеченным линиям, а второй к боковой стене.
https://youtube.com/watch?v=bp9HsbknNQY
Чтобы рассчитать длину стропильного свеса, нужно следующие. Нужно взять рейку и расположить её с двух концов, а именно: один — на свес кровли, второй, на внешний контур стены.
Следует заметить, что расположены они будут межу двумя элементами: боковой стеной и верхней части обвязки.
Таким же способом необходимо работать и на остальных трёх углах. Это позволит узнать все размеры центральных стропил и торцы конькового бруса.
Есть один совет, который очень помогает. Так как абсолютно все элементы стропильной системы — треугольники, для всех выше перечисленных расчётов очень поможет теорема Пифагора.
Расчет вальмовой крыши
Расчет конструкции кровли лучше всего поручить специалисту. Но для предварительной оценки его можно сделать и самому.
Виды стропильных систем для вальмовой крыши
Расчет ведется по каждой плоскости отдельно. Результаты расчетов складываются, и вы получаете общую картину по всей крыше. Полученные данные понадобятся для выбора материалов для стропильной системы, расчета нужного количества кровельных материалов и оценки их весового давления на каркас. Это позволит приблизительно оценить стоимость стройматериалов и трудозатраты на возведение вальмовой крыши.
Чем точнее проведены расчеты – тем точнее вы будете понимать, как построить вальмовую крышу своими руками, и тем лучше будет конечный результат. Затраты времени на то, чтобы вникнуть в методику и провести сами вычисления, вернутся сторицей в виде экономии средств и времени на этапе возведения самой кровли. Мало того, овладев методикой расчетов, вы еще на этапе планирования сможете оценить возможность самостоятельного изготовления такой кровли и подобрать такой вид кровельных материалов, с которым сможете справиться самостоятельно.
Расчет вальмовой крыши по площади сторон
Финишное покрытие пирог из металочерепицы
При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.
Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.
Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.
Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.
Работы ведутся по схеме:
• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.
• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.
• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.
• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.
• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.
Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.
Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.
При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.
Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.
Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.
Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция
Стропильная система четырехскатной вальмовой крыши своими руками
Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.
Состав стропильных ферм
Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:
- Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.
Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.
Опорные конструкции
Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:
Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку
Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала
Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.
Вычисление основных параметров системы
Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:
- Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.
Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.
Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.
«Золотые» правила кровельщиков
Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:
- Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
- Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
- Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
- Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
- Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.
