Какую мансардную крышу для дома выбрать? Двухскатную или четырехскатную своими руками: Обзор : Пошагово

Технические термины и правила безопасности

Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:

• Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
• Деревянные брусья, образующие скат кровли, носят название стропил.
• Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
• Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.

Строительство кровли мансардного типа

При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:

• использовать крепежный пояс;
• тщательно закреплять леса при установке;
• не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
• следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
• не оставлять незакрепленные детали на скатах крыши;
• стараться не отвлекаться на сторонние дела при работах на высоте.

Крепление стропил между собой

Одной из главных задач, встающих при проектировании постройки перед специалистом, является надежность. Многочисленные расчеты позволяют обойти возможные подводные камни и выбрать правильное сечение стропил, но необходимо еще и правильно закрепить эти элементы.

Фиксировать наслонные стропила можно с помощью:

• Шпилек. В этом случае предполагается, что стропила в верхней части соединяются встык, а удерживаются за счет двух накладок из металла или водостойкой фанеры соединенных между собой шпильками.
• Гвоздей. В том случае, когда речь идет о соединении верхней части стропил, лучше использовать специальные скобы. Это простой, надежный и недорогой способ, позволяющий скрепить верхние части стропильных ног.
• Гвоздевых пластин. Полосы или пластины, выполняемые из оцинкованной стали и имеющие специальные штампованные зубья, отлично подходят для монтажа деревянных конструкций. Такой крепеж имеет высоту зубьев 8 мм, а количество рядов «гвоздей» зависит от размера элемента.

Места креплений выбираются на основании расчетов. Обычно это конек, боковые прогоны, мауэрлат и балки перекрытия. В зависимости от того, какой способ крепления использовался, стропильная конструкция может быть распорной или безраспорной. Её тип задает то, как соединяются стропила с мауэрлатом и с коньковым прогоном.

Четырехскатная крыша своими руками

Обустройство вальмовой крыши — довольно трудоемкий процесс, поэтому к каждому этапу ее монтажа следует отнестись серьезно и производить работы с соблюдением правил монтажа.

Порядок монтажа вальмовой крыши:

• Расчет материалов для монтажа стропильной системы, подкровельных слоев, внешнего покрытия;
• Подготовка всех необходимых инструментов для работ;
• Распил досок для стропильной системы;
• Установка стропильного каркаса;
• Укладывание слоев кровельного пирога;
• Монтаж внешнего покрытия;
• Установка доборных элементов.

Кроме того, не стоит забывать об обустройстве вентиляционных и при необходимости дымовых выходов для обеспечения микроклимата в подкровельном пространстве и в самом сооружении.

Последовательность шагов по установке вальмовой крыши обуславливает надежность и прочность конструкции.

Для монтажа кровли необходимо выполнить ряд действий:

• Установить мауэрлат. Следует иметь в виду, что под брус мауэрлата укладывается гидроизоляция;
• Установка закрепляющих деталей: вертикальных стоек, которые прикрепляются к центральной балке на нижней части конструкции;
• На стойки крепится коньковый брус;
• Установка диагональных стропил. Бруски стропил одним концом крепят к вертикальным балкам, другой конец укладывается на угол стены;
• Крепление к коньку промежуточных, центральных, коротких стропил. Крепят стропильные брусья к мауэрлату методом врубки, шаг стропил — до 70 см;
• Установка обрешетки с учетом труб, окон и других необходимых элементов;
• Установка пароизоляционной пленки;
• Крепление контробрешетки;
• Наложение теплоизоляционного слоя;
• Крепление гидроизоляции;
• Укладка кровельного покрытия.

При соблюдении правил крепления элементов, правильной укладки слоев пирога можно соорудить надежную защиту для собственного дома.

Расчет вальмовой крыши вы можете произвести с помощью онлайн-калькулятора.

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Особенности

Популярность домов с мансардой объясняется особенностью архитектуры строения. Само название мансарда получила от основателя – французского архитектора Франсуа Мансару еще в XVII веке. С тех пор стало удобно использовать последние этажи зданий, хотя изначально они отводились под хозяйственные нужды, это не была жилая или теплая комната.

Сегодня здесь вполне возможно, например, обустроить дополнительный санузел. Но чаще помещение модифицируется под дополнительную спальню, гостиную или игровую комнату для детей. Мансарда никогда не будет жилой комнатой в традиционном смысле из-за изломанной крыши и технических нюансов. Однако это не мешает многим планировать возведение домов именно с учетом дополнительных метров, на всякий случай. Как и любая постройка, мансардное помещение в частном доме имеет свои особенности, преимущества и недостатки.

Стоит назвать следующие основные плюсы функционального помещения в частном доме:

• не требуется возводить дополнительных сооружений;
• постройка способна увеличить площадь дома;
• не придется решать проблемы с уплотнительной застройкой;
• можно обыграть дизайн внешнего облика сооружения;
• даже двухуровневая конструкция отличается надежностью;
• сокращаются теплопотери (особенно зимой это заметно);
• в процессе обустройства мансарды, как правило, не требуется капитального ремонта.

При оценке качества постройки в целом нелишним будет напомнить и о недостатках мансарды:

• иногда это не возможность увеличить пространство, а явная «потеря» полезных метров (в основном, в домах старой постройки);
• проблемы могут появиться при наличии скошенных потолков и стен;
• гидро- и теплоизоляция дома оставляет желать лучшего (что говорить о мансарде);
• старые мансардные окна порой доставляют немало проблем.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

• Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
• Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
• Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
• После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

• Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
• После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
• За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Вальмовые конструкции крыш

Плоскостной план вальмовой крыши. C его помощью можно быстро рассчитать площадь кровли.

Прежде чем приступать к устройству вальмовой крыши, необходимо выполнить чертеж стропильной системы. Это облегчит производство монтажа и поможет выполнить расчет необходимого количества строительного материала. Для этого нужно определиться с будущим уклоном скатов крыши. Больше материалов необходимо для обустройства крыши с большим уклоном. Точный расчет будет гарантией долговечности службы вашей крыши, ее надежности и внешнего вида.

Устройство стропильной системы вальмовой крыши следует начать с мауэрлата, на который будут опираться стропила. Под мауэрлат необходимо оборудовать армирующий пояс из железобетона, он поможет усилить несущую способность стены.

Формула расчета вальмовой крыши. Угол наклона скатов трапецивидной формы является определяющим.

Поверх кирпичной стены устанавливается опалубка, в которую располагают арматурный каркас, после чего горизонтально заливают бетон. В процессе работы в каркас крепятся из оцинкованного металла шпильки 10 мм диаметром. Они должны выступать из мауэрлата на 3 см. После застывания бетона верхнюю его часть обрабатывают горячим битумом и клеят рубероид. Это поможет сохранить древесину мауэрлата от гниения. Сверлят отверстия в брусе и насаживают его на выступающие шпильки, и затягивают гайки.

Для мауэрлата используется, как правило, деревянный брус, предварительно обработанный антисептиком, сечением 100*150 мм или 150*150 мм. Параллельно будущему коньку на мауэрлат укладывают центральную балку. Позже на эту балку будут устанавливаться стойки, которые будут поддерживать конек.

Составляющие конструкции каркаса

Стропильная система четырехскатной крыши – это каркас, который состоит из различных стропил вальмовой крыши: рядовых, накосных, диагональных, нарожников, затяжек, подкосов. Для усиления накосных стропил иногда используется такой конструктивный элемент, как шпренгель.

Шпренгель представляет собой балку из бруса, прокинутую на угол по пересекающимся стенам наружи. Для того чтобы балка не прогибалась, устанавливают два подкоса в шпренгельную конструкцию. Такую опору называют шпренгельная ферма.

Схема разметки крыши вальмового типа.

Все стропила изготавливаются из хвойных пород древесины, они должны быть высушены до 20% влажности. Методом спаривания двух досок удлиняют стропильные ноги, что придает дополнительную прочность. Антисептическим средством обязательно должны обрабатываться все элементы стропильной системы из дерева. Устройство стропильной системы начинают с установки вертикальных стоек, которые поддерживают прогон (коньковый брус). Стойки крепятся к центральной балке. После выполняют монтаж диагональных стропил.

Стропилом можно быть обрезная доска сечением 50*150 мм. Главным элементом стропильной системы является накосная нога или диагональное стропило, которое несут основную нагрузку. Диагональные стропила должны быть одинаковой длины. Свесы кровли делаются в пределах 60 см, но могут доходить до метра в местах больших ветровых нагрузок.

Сложнее всего состыковать правильно диагональные стропила, коньковый брус и центральное стропило с торцевой части дома. В первую очередь устанавливаются накосные стропила, потом рядовые с расстоянием в пределах 60 см. К коньковому брусу и мауэрлату рядовые стропила крепят способом врубки, дополнительно фиксируют постановкой верхних ригелей и стяжек; к диагональным стропилам крепятся с каждой стороны, которые скрепляют накосные стропила с мауэрлатом.

Монтаж рядовых нарожников и стропил выполняется под углом 90 градусов к коньку параллельно друг другу. Шпренгель – брус, который укладывают на две стены, сходящиеся углом. На брус устанавливают вертикальную стойку.

Этапы возведения мансарды своими руками

Собственноручное возведение мансардной крыши имеет некоторые отличия от обыкновенной скатной кровли лишь только наличием теплоизоляционных элементов. Защитные слои для утеплителя также идут в пирог. Вот порядок действий:

1. Мауэрлат крепится к стене.
2. Устанавливается стропильная система и система стоек и подкосов.
3. Проводится монтаж защиты от ветра и устанавливается гидроизоляция.
4. Делается обрешетка.
5. Производится покрытие кровли.
6. Далее идет утепление.
7. Делается нижняя обшивка.

Дабы не наделать ошибок во время строительства, требуется подробно рассмотреть инструкции по каждому пункту, можно также найти видеоинструкции.

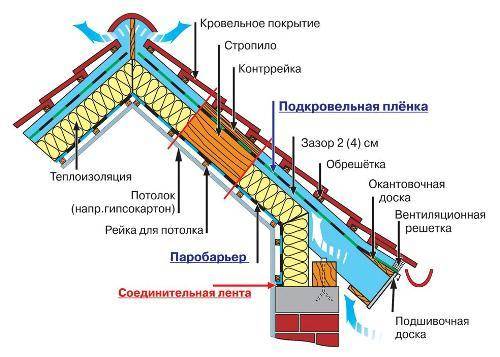

Конструкция мансардной крыши

Итак, в общей сложности крыша мансарды представляет собой своеобразный пирог со следующими слоями:

• самый верхний слой – кровельный материал;
• гидроизоляционный слой;
• обрешетка (обычно сплошная);
• теплоизоляционный слой;
• пароизоляционный слой;
• отделка потолка.

Последовательность слоев менять нельзя. Слой утеплителя укладывается на стропильную систему, между ним и крышей обеспечивается зазор для его вентиляции, как было описано выше. В некоторых случаях он может укладываться на обрешетку. Для утепления крыши чаще всего используется минеральная вата или другой подходящий огнестойкий материал. Толщина теплоизоляционного слоя достаточно большая – порядка 25-30 см, что превышает даже толщину стропил.

Чтобы равномерно распределить и надежно зафиксировать этот слой нужно сделать для него дополнительный каркас, расположенный перпендикулярно стропилам.

Пароизоляционный слой представляет собой дышащую мембрану, которая крепится скотчем на некотором расстоянии от утеплителя для попадания воздуха. Над утеплителем прокладывается гидроизоляционный слой из супердиффузионной мембраны.

Все слои должны быть зафиксированы скотчем. Обрешетка стропильной системы обычно выполняется сплошной, хотя в некоторых случаях может иметь небольшие зазоры между досками.

На мансардном этаже утеплять нужно не только крышу, но и стены по периметру. В противном случае в помещении будет накапливаться тепло летом и холод зимой. Правильно подобранный и грамотно установленный слой теплоизоляции позволит создать максимально комфортные условия проживания в любое время года. Материал для утепления стен можно использовать тот же, что и для крыши. Слой теплоизоляции прокладывается за подшивкой из фанеры, вагонки или гипсокартона. Если же в качестве обшивки выбрать сэндвич-панели, можно сделать этот слой значительно тоньше.

После монтажа всех слоев «пирога» остается только покрыть крышу кровельным материалом. Если в крыше предусмотрены мансардные окна, их нужно установить в заранее подготовленные проемы.

Преимущества

Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе. Стропильная система четырехскатной крыши

Устройство и конструкция четырехскатной крыши

Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.

Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек

Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек. Четырехскатная крыша двухэтажного загородного дома

Большие свесы хорошо защищают стены от дождя и снега

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Как выбрать тип крыши? Советы

Выбирая тип крыши, следует учитывать не только ее предполагаемые эксплуатационные свойства, но и декоративные качества. В домах малоэтажной застройки у крыши большой относительный объем и ее внешний вид в значительной мере определяет архитектурное решение.

В частных домах возводятся главным образом крыши высоких конструкций. Это позволяет построить мансарду, а дом приобретает более презентабельный вид. Также крутые скаты не позволяют воде и снегу задерживаться на крыше. В районах с сильными ветрами предпочтительнее строить низкие крыши либо высокие, с дополнительно усиленными стропильными системами.

Также следует учесть, какая крыша окажется по карману застройщику. Естественно, крыши более простых конструкций дешевле, а наиболее экономными вариантами являются плоская и односкатная кровля. Дополнительное удобство односкатной крыши в том, что она позволяет увеличить внутренний объем здания, а в хозяйственных постройках одновременно служить потолком.

Если чердачное помещение будет использоваться для хозяйственных нужд, лучше возводить двускатную крышу. В районах с сильными ветрами лучшим выбором будет разновидность вальмовой крыши, однако строительство ее обойдется недешево. Кроме того, сооружение вальмовых крыш требует высокого профессионализма, и доверять его следует только опытным мастерам.

В домах сложной формы, как правило, используются крестообразные крыши. Это достаточно сложная конструкция, состоящая из множества пересекающихся скатов. Сложность устройства крестообразной крыши в том, чтобы обеспечить герметичность внутренних углов кровли. Такие крыши дороги, возводить их должны опытные мастера и обязательно из качественных материалов.

Элементы конструкции крыши

После выбора типа крыши можно начинать подбор материалов. Поэтому познакомимся с основными конструктивными элементами крыш:

• Несущая конструкция. Ее тип зависит от вида крыши. Обычно она сооружается из деревянных балок и стропил.
• Основание для кровли. Может сооружаться в виде решетки или быть сплошным.
• Гидро- и теплоизоляционные слои.
• Кровельный материал.

Стропила и их виды

Стропила выполняют важную функцию в конструкции крыши. Это опора для обрешетки, принимающая на себя не только вес кровли, но и ветровую нагрузку, а также давление снега.

Виды стропил:

• висячие, используемые при большой длине пролетов;
• наклонные, используемые при длине пролетов до 6,5 м. При наличии дополнительной опоры длина пролетов может увеличиться до 12 м.

Проектирование и сооружение стропильных систем – работы, требующие большой квалификации. Ее качество определяет несущую способность и, следовательно, прочность крыши.

Основания под кровлю

Тип основания под кровлю подбирается в зависимости от предполагаемого кровельного материала.

Есть два основных вида основания под кровлю:

• обрешетка (применяется для устройства кровли из металлочерепицы, шифера или металлического профиля)
• сплошной настил (при использовании рулонных материалов)

При монтаже обрешетки соблюдают ряд правил:

• все элементы обрешетки надежно крепятся на стропилах;
• их стыки располагаются на стропилах в разбежку;
• расстояния между ними должны выдерживаться по всей поверхности сооружаемой крыши.

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Преимущества двухскатной крыши

Удобны в проектировании, не требуют привлечения строительных бригад для их обслуживания;

• Можно использовать любой вид кровли, будь-то шифер, металлочерепицу или профнастил;
• Минимальное использование кровельных материалов, листовые материалы идеально подходят под форму крыши;
• Осадки, вызванные дождём или снегом, быстрее стекают на землю, ввиду высокой герметичности крыши. Отсутствие лишних изгибов и стыков не позволяет воде подолгу задерживаться на кровле;
• Двухскатные крыши более компактны, это можно использовать в своих целях. Оставшуюся свободную зону можно эксплуатировать в жилых целях. Например, лишнее место можно оставить под мансардное помещение;
• Если необходим ремонт, всегда можно найти кровельный материал для замены повреждённых элементов крыши. Сюда же можно отнести лёгкость в проведении подобного ремонта.
• По сравнению с четырёхскатной крышей, дешевле в изготовлении минимум на 20%. Не в последнюю очередь, этому способствует меньшее количество расходного материала. Является самым доступным вариантом для домов. Дешевле только односкатная крыша, но она используется скорее для хозяйственных, а не для жилищных построек.
• Продолжительный срок эксплуатации. Быстрый сход осадков способствует высокой износостойкости крыши.

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

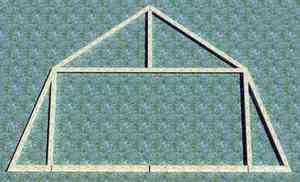

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

1. Заготовьте балки нижнего пояса фермы с учетом кровельных свесов 25—27 см с каждой стороны. Если длины бруса не хватает, его нужно нарастить с помощью накладки того же сечения, прибитой гвоздями.
2. Уложите балку на землю и прикрепите к ней уголками вертикальные стойки, образующие стены мансардного помещения. Установите потолочную балку и подпорку для конька (бабку), после чего приставьте к ней и углам каркаса две доски висячих стропил для разметки, как это сделано на фото.
3. Отрежьте элементы по месту и закрепите их. Из оставшихся частей досок таким же образом сделайте наслонные (нижние) стропильные ноги и прибейте их к каркасу. Ферма готова.
4. Изготовьте остальные фермы по той же методике.

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

• скобами ко второму сверху венцу бревен или брусьев;

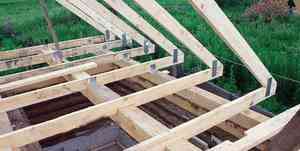

• на стальных уголках и оцинкованных саморезах, как изображено на фото.

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

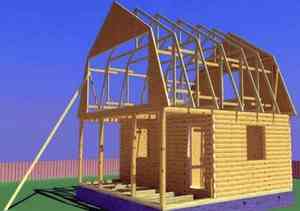

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

• Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
• Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.
