Как сделать фундамент для каркасного дома своими руками – Пошаговая инструкция

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Столбчатые опоры

По типу конструкции все основания подразделяют на:

• ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
• свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
• свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
• столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
• плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Свайно-ростверковый фундамент

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

ВИДЕО: Выбор фундамента для дома

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Бассейн на даче: устройство, пошаговая инструкция по обустройству своими руками | 65+ Фото & Видео

Фундамент для строительства каркасного дома

Отталкиваясь от ценовой составляющей строительства, фундаменты можно разделить на две группы: дорогие и не очень. Под каркасные дома стараются выбрать второй вариант. Но это иногда невозможно, потому что при выборе учитывается тип грунта, расположенный на строительной площадке.

Какой лучше выбрать, особенности

Все дело в соотношении двух компонентов грунта: глины и песка. Чем больше второго, тем меньше морозное пучение земли – свойство почвы выталкивать на поверхность все, что в ней находится. Это в первую очередь касается фундаментов.

Поэтому в строительстве фундаменты еще делят по глубине закладки:

• закладываемые ниже уровня промерзания грунта;
• поверхностные.

К первым относятся ленточные глубокие, буронабивные бетонные и винтовые металлические, ко вторым – плитные и ленточные мелкозаглубленные.

Поэтому, если перед застройщиком встает вопрос, какой из предлагаемых фундаментов для каркасника лучше выбрать, то можно использовать любой. Потому что все выше обозначенные конструкции будут прекрасно работать на любых грунтах.

На что необходимо обратить внимание перед расчетом

Перед тем, как начать производить расчеты будущего каркасного здания, его этажности и общей площади, нужно изучить дополнительную информацию о правилах планирования такого типа фундаментов.

• Столбы фундамента должны находиться не только под каждым углом периметра здания, но и в тех местах, где будет происходить пересечение несущих стен и внутренних перекрытий. Нарушение этого правила может привести к непредсказуемым последствиям, а поэтому при расчете количества столбов это обязательно нужно учитывать;
• Расстояние между столбами по расчету не должно превышать 2-3 метров. При этом, значение не зависит от количества этажей сооружаемого каркасного здания;
• Идеальным вариантом для каркасного дома будет сборный столбчатый фундамент, изготовленный из готовых столбов, либо заливной монолитный. Эти две разновидности обладают повышенной прочностью, они выдержат любую каркасную конструкцию, даже если она будет в несколько этажей;
• Если предполагается, что каркасный дом будет иметь относительно небольшой вес, то можно обойтись незаглубленным столбчатым фундаментом, при котором сваи сооружаются на глубине не более 40-50 сантиметров, либо малого заложения, где бетонные столбы вкапываются на глубину 70 сантиметров независимо от свойства почвы и глубины ее промерзания;
• Оптимальным решением для столбчатого фундамента будут монолитные столбы сечением 400х400 мм, либо бетонные блоки имеющие габариты 200х200х400 мм.

Разобравшись в технических характеристиках столбчатого фундамента и его особенностях, можно переходить к процессу его расчета и последующего сооружения своими руками.

О выборе фундамента

Фундамент для каркасника должен соответствовать общим требованиям щитового строительства, а именно иметь минимальные сроки обустройства и низкую стоимость.

Строительство щитового дома либо бани на капитальных фундаментах, стоимость которых может превышать цену самого зданий — не самый рациональный выбор. Предлагаем вашему вниманию наиболее подходящие виды оснований под каркасные постройки.

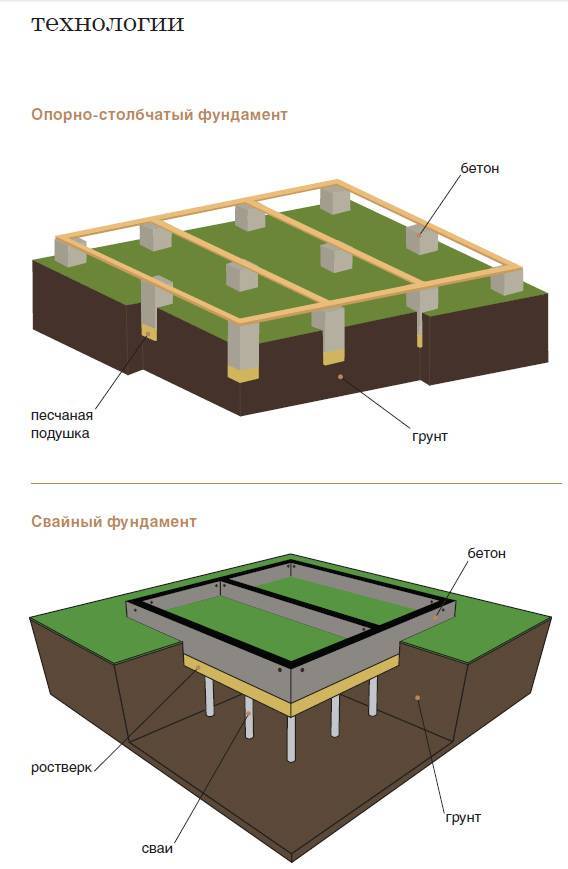

Столбчатый фундамент

Столбчатый фундамент для каркасного дома состоит из опорных столбов (монолитных — из железобетона, либо сборных — из кирпича или ФБС блоков), соединенных ростверком. За счет обвязки вес здания равномерно распределяется между опорами, также она обеспечивает пространственную жесткость столбов, препятствуя тем самым их опрокидыванию.

Опорно-столбчатый фундамент для каркасного дома прост в исполнении, его можно сделать своими руками, однако такое основание имеет низкую несущую способность и устойчивость в подвижных и пучинистых грунтах. Это неплохой дешевый фундамент для каркасного гаража или под одноэтажную баню, однако для строительства дома с целью круглогодичного проживания это не лучший выбор.

Плитный фундамент

Плитный фундамент представляет собой монолитное основание толщиной 30-40 см, занимающее всю площадь здания и выступающее в качестве цокольного перекрытия дома.

На плите можно построить дом в подвижных, пучинистых и низкоплотных грунтах. Плитный фундамент работает как «плавающая» конструкция — он не подвергается деформациям, поскольку перемещается вместе с почвой.

Схема плитного фундамента

Устройство щитового дома на плите обходится недешево, поскольку монтаж такого фундамента сопровождается большим расходом материалов. Запас надежности и затраты на обустройство плиты будут излишними для бани либо технических зданий, однако при строительстве дома на нестабильной почве плитный фундамент это оправданный выбор.

Винтовой фундамент

Каркасный дом на винтовых сваях — классика щитового строительства. Обустройство винтового фундамента своими руками занимает минимум времени, сам фундамент дешевый (ориентировочная цена фундамента для каркасника 6×6 — 30-40 тыс. рублей) и надежный. Готовый к строительству одноэтажного здания фундамент можно сделать своими руками за 3-4 дня.

Винтовой фундамент обустраивается с поднятым над уровнем грунта на 30-50 см ростверком, который формирует отрытое пространство между половым перекрытием здания и землей. Такая обвязка не подвергается пучению, а сами сваи демонстрирую высокую устойчивость к выталкивающим нагрузкам за счет размещения лопастей ниже границы промерзания грунта.

Винтовой фундамент для каркасного дома обвязывается ростверком из бруса либо швеллера. Может использоваться нижняя, наземная либо поднятая обвязка: нижняя — размещается в толще грунта, наземная — лежит на поверхности, поднятая — возвышается на высоте 30-50 см. В условиях пучинистой почвы применим лишь поднятый ростверк.

Ленточный фундамент

Ленточный фундамент — универсальное основание, которое позволяет строить каркасные здания любой этажности. В зависимости от глубины заложения выделяют два вида фундаментов:

Схема мелкозаглубленного ленточного фундамента

• мелкозаглубленный — опорная часть фундамента размещена выше границы промерзания почвы, на глубине 30-80 см;
• глубокого заложения — опорная подошва заложена на 20 см ниже уровня промерзания, глубина которого отличается по регионам (средняя — 1,2-1,5 м).

Фундамент мелкого заложения для каркасника используется в грунтах, не склонных к пучению, тогда как в пучинистых грунтах нужно устройство ленты глубокого заложения, которая не подвергается вертикальным выталкивающим нагрузкам.

Мелкозагубленный ленточный фундамент — надежное и недорогое основание, идеально подходящее для строительства одноэтажного здания. Однако устройство заглубленной ленты сопровождается значительным увеличением расхода стройматериалов, и в таком случае с целью экономии лучше сделать винтовой фундамент.

В зависимости от используемых материалов

Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.

Ленточный фундамент из железобетона.

Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.

Ленточный фундамент с применением кирпичной кладки.

В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.

Ленточный фундамент из плит и блоков.

Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.

Целевое назначение фундамента для частного дома, определение основных критериев

Эта часть конструкции должна обеспечивать устойчивость всего строения на протяжении длительного срока службы. Чаще всего применяют монтаж с углублением, поэтому понятна увеличенная сложность ремонтных операций. Не сложно сразу определить два главных критерия: надежность и долговечность.

Следующие факты помогут уточнить требования к проекту фундамента для дома:

1. При выборе подходящих технических характеристик следует учесть геологические характеристики земельного участка, уровень грунтовых вод, промерзания в зимний период.
2. Необходимо предотвратить проникновение влаги из почвы в стены, межэтажные перекрытия.
3. Надо продумать функционирование вентиляции и других систем, ввод инженерных сетей, установку дверных и оконных проемов, технологического оборудования.
4. Для корректного сравнения материалов проверяют стоимость самой покупки, транспортных и монтажных операций.

Не сложный фундамент для легкого строения на дачном участке можно создать с применением типовой проектной документации

Выбор типа фундамента

В каких случаях под фундамент следует выбирать столбы:

1. Возводятся каркасные лёгкие строения;
2. Требуется смонтировать фундамент ниже глубины промерзания и устройство ленточного варианта становится излишне дорого;
3. Требуется исключить пучение грунта, так как у столбов небольшая площадь опоры и, соответственно, меньшее воздействие морозного пучения;
4. В случае обеспечения грунтами меньшей осадки здания со столбчатым фундаментом в сравнении с ленточным.

Стоимость

Обычно стоимость возведения фундамента составляет до трети общей сметной стоимости сооружения.

Низкую стоимость фундамента обеспечивают:

1. Существенное снижение трудозатрат, быстрота монтажа столбов;
2. Возможность применения бурильного оборудования;
3. Использование различных труб в качестве опалубки;
4. Возможность продолжения строительства сразу по окончании установки фундамента;
5. Небольшое количество земляных работ позволяет сохранить почвы участка от воздействия тяжёлой техники.

Ростверк должен соответствовать предполагаемым нагрузкам и в сечении быть равным или немного большим, чем толщина стены здания. Излишне большой или перегруженный армированием ростверк может свести к нулю всю экономию и выгоды столбчатого фундамента.

Незаглублённые и малозаглублённые фундаменты

Главный враг фундаментов – силы пучения, а потому все проекты предполагают прохождение глубины промерзания в расчётах фундаментов.

Но при незначительной площади основания столбов силы пучения воздействуют на их боковую поверхность. Нагрузка нетяжёлого каркасного дома на фундамент меньше выталкивающих сил пучения, поэтому становятся возможными различные деформации строения.

Отсюда можно сделать вывод, что на грунтах твёрдых, но пучинистых, лучше работают фундаменты с небольшим заглублением.

К малозаглублённым относятся фундаменты с понижающим коэффициентом заложения 0,5-0,7. Рассчитывается глубина заложения столбов примерно так: при норме промерзания для заданного района 1 м 60 см глубина фундамента будет 1,6 Х 0,5 = 0,8 м.

Выбор конструкции и определение размеров

Под легковесные каркасные здания строят все виды ленточного основания. Различия между ними — в способе монтажа, материалах и глубине заложения.

Различаются фундаменты также глубиной заложения, которая зависит от типа почвы. Мелкозаглубленные строят на слабопучинистых и сухих грунтах. Если пучение сильное, устраивают заглубленные. Минимум техники позволит сделать фундамент ленточного типа любого вида. Каждый из них требует проведения дренажных работ, утепления, гидроизоляции, устройства песчаной подушки. Эти мероприятия увеличивают продолжительность службы фундамента.

На склонах конструкция подвергается большим сдвигающим усилиям, поэтому устраивать ленты там не рекомендуется. На мелкопесчаных почвах, насыпях подошву расширяют бетонной плитой.

Глубина ленты

Глубина заложения ленточного фундамента зависит от региона, где возводиться строение, а также общего веса конструкции.

Вес каркасных зданий небольшой, поэтому основание под них закладывают на глубину от 0,4 до 0,7 м. Если строительство ведется в северном регионе, где сильно промерзает почва, требуется другой подход. Применяется формула: глубина залегания подошвы фундамента больше сезонного промерзания почвы на 30 см.

Под легкие конструкции строят мелкозаглубленные фундаменты. Заглубленные основания более прочные, меньше деформируются от пучения грунта. Используются преимущественно, если под домом планируют устроить подвал. Тогда бетонное основание служит его стенами.

Закладывать фундамент глубже 2,5 м не рекомендуется. Если несущие пласты ниже, вместо строительства ленточного основания используют другой вариант фундамента — монтаж опор из столбов.

Ширина, высота конструкции

Каркасные здания закрепляют на обвязке, уложенной поверх фундамента. Она из железобетонной балки или деревянного бруса стандартной ширины 15 см. Для прочности сооружения ширина самого бетонного основания должна быть 30-40 см. Если планируется облицовка каркаса кирпичом, увеличивают до 50 см.

По высоте лента должна превышать ширину в 2-4 раза, что при стандартных условиях составляет 0,6-1,2 м.

Типы и способы установки столбчатого основания

Опоры для столбчатого фундамента каркасного дома принято различать:

• по размерам;
• типу сечения;
• материалам изготовления;
• методу производства;
• глубине вкапывания.

Виды по материалу и методу монтажа

Сечение может быть двух видов – круглое и прямоугольное.

В качестве материала изготовления используют:

• бетонную смесь (железобетон);
• бутобетон;
• бутовый камень;
• кирпич;
• блоки;
• древесину.

Фундамент столбчатого типа можно делать двумя методами:

1. Монолит. Смесь заливают в опалубки.
2. Сборная конструкция. Строители собирают фундамент из составных компонентов (блоки, кирпич, камни).

Глубина вкапывания столбов

Столбчатые фундаменты могут различаться глубиной закладки. Принято выделять:

• Заглубленный закладывается на глубине не ниже уровня промерзания почвы. Такой фундамент делают при возведении домов на пучинистых почвах (глина, суглинок). Заглубленное основание является самым дорогим и трудоемким типом фундамента, основанного на столбах.
• Малозаглубленный закладывают на 50-70% от глубины замерзания почвы. Порядка 50% заглубления будет составлять подушка, сделанная из смеси песка и гравия.
• Незаглубленный. Нижняя часть располагается на земле или на специальной подушке, выполненной из гравия и песка. Незаглубленные фундаменты не требуют больших финансовых затрат. Они применимы исключительно на непучинистых или малопучинистых грунтах. Можно использовать при возведении легких одноэтажных конструкций.

Использование ростверка на основаниях столбчатого типа

Столбчатый фундамент для домов каркасного типа может закладываться с ростверком. Бывают ситуации, когда строители отказываются от использования данной конструкции. Ростверк позволяет распределить нагрузку строения равномерно по всем опорам и защищает опоры от опрокидывания при передвижении почвы. Ростверк представляет собой балку, которую монтируют на верхней части столбов.

Монтаж ростверка предполагает дополнительные финансовые вложения и увеличивает общее время строительства дома. По этой причине большая часть каркасных домов возводится без ростверка. Обвязку фундамента монтируют напрямую на опоры поверх гидроизоляционного слоя. Как было указано выше, подобные конструкции менее устойчивы к сдвигам грунта

Этот факт необходимо принимать во внимание

1 этап. Подготовительный

Включает, прежде всего, расчистку участка от мусора и завоз необходимых строительных материалов. Далее производится нанесение разметки будущего фундамента, которая требует четкого контроля и проверки. Углы дома и каждой комнаты — строго 90 градусов.

Подготовленная площадка должна быть выровнена, а ее габариты должны на 2,5 метра выходить за внешний край дома.

2 этап. Рытье и обустройство траншеи

Рыть траншею можно вручную или заказать экскаватор. Даже если траншею вырыли с помощью спецтехники, без ручного труда не обойтись. Ведь дно сделанной экскаватором траншеи нужно выровнять, а местами – подчистить.

На дне траншеи укладывается песчаная или гравийная подушка, которая тщательно утрамбовывается. Поверх песка кладут слой гидроизоляции или заливают цементную смесь (это исключит уход влаги из бетона в грунт).

3 этап. Опалубка и арматура

Опалубка может быть выполнена своими руками из досок, струганных как минимум с одной стороны (ровными краями устанавливаются внутрь).

Доски для опалубки должны быть хорошо вымочены и хорошо зафиксированы внутри траншеи распорками. Положение стенок опалубки – строго вертикальное. Возвышение над землей (будущий цоколь дома) – не менее 30 см. Коме того, на данном этапе внутри опалубки должны быть предусмотрены отверстия для коммуникаций.

Также вполне приемлемым является вариант, когда вместо дощатой используют заводскую разборную металлическую опалубку.

Внутрь опалубки на всю высоту помещается арматурный каркас, который обеспечит прочность монолита.

4 этап. Заливаем бетон

Бетон в опалубку заливается слоями и утрамбовывается пои помощи бетонного вибратора или вручную. Прочность и надежность монолитного фундамента напрямую зависит от качества бетона.

5 этап. Гидроизоляция монолита и обратная засыпка.

К гидроизоляции можно приступать на 7-10 деть после заливки фундамента.

На этом этапе опалубка демонтируется, и ее место занимает гидроизоляционный материал. Это может быть рубероид или обычная глина. Иногда, если планируется подвальное помещение, под слой гидроизоляции укладывается утеплитель.

Оставшиеся желоба засыпаются песком и утрамбовываются.

После полного набора бетоном прочности строительство дома можно продолжать.

https://youtube.com/watch?v=TNrAVcoyhRI

Какой фундамент лучше для каждого из грунтов

Ленточный. Он представляет собой подобие железобетонной замкнутой ленты. Он прост в установке, герметичен, универсален, позволяет сделать хороший подвал, но дорог и массивен. В этой группе также существуют подразделения: монолитный (он более целостный) и сборный, заложенным глубоко (для большого здания с соответствующим весом) и поверхностно (для лёгких сооружений из дерева). Хорошо подходит практически для всех типов почвы, но не рекомендуется использовать на склонах и в местах с пучинистыми грунтами, ни в коем случае не стройте его на органическом грунте.

Свайный. Они бывают забивными (применяется при отсутствии поблизости других строений), набивные и винтовые. В отличие от ленточных, этот тип фундамента вполне можно совместить с органическими и водонасыщенными грунтами, к тому же они стоят дешевле, надёжны, прочны и долговечны. Однако у этого варианта есть и свои недостатки: винтовые сваи подвержены коррозии, нет никакой возможности проверить их на повреждения и подвал построить нельзя. Стоит упомянуть, что существует скомбинированный вариант: ленточно-свайный, отлично подходящий для лесополос. Теперь вы будете знать какой фундамент подойдет для определенного грунта.

Фундамент свайный

Такой тип основания широко применяется в строительстве в последнее время

Такой тип основания широко применяется в строительстве в последнее время. В качестве опор выступают специальные винтовые сваи, выполненные из прочной углеродистой стали, которая не подвержена коррозии. По своей конструкции винтовые сваи напоминают шнековый бур, только в разы крупнее.

Существуют два вида свай для фундамента:

Литые опоры. Такие изготавливают методом отливки справа в специальную разборную форму. В результате опоры получаются монолитные без швов и соединений. Прочность такого элемента в разы выше. Сварные сваи. Это тип строительных опор изготавливается методом отливки стальной трубы-основы и последующего приваривания к ней стальных лопастей. За счёт наличия сварных швов крепость и надежность опоры снижается

Но если принято решение использовать более дешевые сварные винтовые сваи, стоит обращать внимание на ровность шва и на наличие на нём защитного битумного покрытия. Толщина стенок стали у свай обоих типов варьируется от 4 до 6,5 мм, что позволяет использовать такие опоры не только в частном строительстве, но и при возведении промышленных зданий. При этом всегда лучше выбирать сваи с более толстыми стенками

При этом всегда лучше выбирать сваи с более толстыми стенками

Толщина стенок стали у свай обоих типов варьируется от 4 до 6,5 мм, что позволяет использовать такие опоры не только в частном строительстве, но и при возведении промышленных зданий. При этом всегда лучше выбирать сваи с более толстыми стенками.

Преимуществами свайного фундамента являются:

• Возможность возведения дома на сложных пучнистых грунтах с наличием в составе глины, суглинка, торфа или большого количества воды.
• Выгодная стоимость готовой конструкции. Фундамент на сваях обойдется в разы дешевле, чем конструкция ленточного контура. Обусловлено это меньшим объемом необходимых материалов и меньшей трудозатратностью проведения работ.
• Высокая скорость монтажа. Свайный фундамент при грамотном подходе может быть готов уже в течение 3-5 дней. Причём в этом случае нет необходимости ждать его усадки.
• Возможность выполнения работ в любую погоду. Сваи отлично вживаются в грунт при любой температуре.

Однако у фундамента на сваях есть и минусы:

• Категорически нельзя монтировать свайное основание в каменистом грунте. А чтобы не допустить грубых ошибок при проектировании, лучше сразу провести анализ грунта. Здесь существует риск сломать лопасти опоры.
• Не стоит сбрасывать со счетов и возможность крена свай в горизонтальном или вертикальном положении. Для тщательных просчётов возможного риска в этом случае лучше провести подробный анализ почвы еще на этапе проектирования дома.
• Необходимость монтажа бетонной обвязки для надёжности конструкции.
• Отсутствие подвала или цокольного этажа, что снижает теплопотери готового дома и требует дополнительной теплоизолиции пространства под полом. Кроме того, по этой же причине придётся надёжно скрывать в грунт и утеплять все сантехнические коммуникации, идущие от индивидуального источника водоснабжения. Да и декорирование пространства между полом и грунтом лишним не будет. А это тоже затраты.

Ленточный

Используется для сооружений, стены которых изготовлены из тяжелых материалов: дома из камня, кирпича, керамзитобетона, шлакобетона и т.п. Подходит для зданий с подвалом, цокольным этажом, гаражом.

Недостатки ленты:

• зависимость качества конструкции от размеров строения (чем оно больше, тем сложнее сделать надежную ленту);

• из-за плохой вентиляции возникает повышенная влажность, что приводит к гниению нижнего венца деревянных домов и лаг, на которые крепится пол;

• срок службы может снижаться из-за коррозии арматуры, а в определенных условиях сам бетон подвержен сульфатной коррозии;

• необходимо заглублять ленту за глубину промерзания грунта (более 2 м), что приводит к существенному повышению ее стоимости;

• сложность организации надлежащего контроля качества выполненных работ (использование бетона низкого качества, недостаток арматуры и пр.);

• требуется много времени на полноценную усадку;

• высокая цена оснований, выполненных в соответствии со всеми строительными правилами и нормами.

Разновидности свай для индивидуального строительства

Свайные конструкции могут применяться в любом типе грунта, кроме скальной породы

Сваи, используемые в индивидуальном строительстве в качестве основания дома, который возводится в ослабленном грунте, – это длинные заострённые или с пятой конструкции. Они могут изготавливаться из металла, бетона, древесины. Сечение сваи может быть круглым или квадратным. Конструкция может заглубляться в готовом виде или собираться непосредственно в почве.

Свайные конструкции могут применяться в любом типе грунта, кроме скальной породы. В индивидуальном строительстве свайный фундамент используется в следующих случаях:

• Для возведения домов на территории с высоким УГВ.
• Если верхний слой почвы на участке – это торфяник или плывун со слабой несущей способностью. Тогда сваи заглубляют до нижних более плотных слоёв породы.
• Если глубина промерзания почвы более 2 метров.
• При строительстве на склонах с резким крутым рельефом.
• Если конструкции дома имеют значительный вес (более 350 т), то целесообразно выполнить фундамент на сваях.

Сваи с заострённым концом забиваются в подвижный грунт при помощи специального молота, пока не достигнут плотной породы. Винтовой фундамент делается на сваях, один конец которых имеет специальный винт. Для монтажа этой конструкции используется специальный ключ. Если сваю нужно изготовить прямо в грунте, то в породе бурится скважина, которая потом армируется и бетонируется.

Необходимая длина сваи высчитывается проектировщиками в зависимости от нагрузок и особенностей местности

Сваи могут отличаться по материалу, из которого они выполнены, форме, способу изготовления и погружения в грунт.

По способу заглубления выделяют следующие виды свайных изделий:

1. Забивные конструкции погружаются в землю без выемки грунта. С этой целью используется специальная техника (вибровдавливающие и погружающие устройства).
2. Набивные железобетонные и бетонные изделия монтируются путём заливки бетона в заранее пробуренную скважину.
3. Железобетонные буровые сваи устанавливаются в пробуренные скважины.
4. Винтовой фундамент делается из свайной конструкции с винтом на конце. Она закручивается в породу при помощи строительной техники. Очень часто для облегчения монтажа используется специальный ключ.

Свайный фундамент различается и по характеру работы:

1. Свайные изделия в роли стоек передают давление от дома на прочный несущий грунт, находящийся под слоем рыхлой ослабленной породы. Эти конструкции имеют гладкую поверхность, которая плохо сцепляется с породой. Поскольку 80 % нагрузки передаётся на основание таких свай, они имеют широкую пяту в нижней части для восприятия нагрузки. Сюда относятся изделия ТИСЭ с уширением в нижней части и конструкции, бетонирующиеся в обсадной трубе или скважине (однако в этом случае конструкция теряет 20 % прочности). Эти изделия практически не подвержены осадке.
2. Свайные конструкции висячего типа передают часть нагрузки на окружающий их грунт за счёт силы трения. Эти изделия имеют неровную поверхность, которая помогает им цепляться за грунт по всей их длине. К таким конструкциям можно отнести буронабивные сваи, когда бетон просто заливается в пробуренную скважину. В этом случае 60-70 процентов несущей способности обеспечивается за счёт неровных боковых поверхностей. Такие конструкции используются при высоком расположении грунтовых вод, при необходимости сократить объёмы земляных работ, при наличии под слоем рыхлой породы более плотного грунта, который не настолько сильный, чтобы удержать сваи-стойки.

В зависимости от материала сваи бывают:

• Бетонные или железобетонные. Цена таких конструкций невысока, к тому же они долговечные и могут изготавливаться прямо на месте при наличии специальной техники. Для изделия используется бетон М 200 и выше.
• Стальные элементы выполняются из труб и прокатных стальных профилей. Однако такие конструкции нуждаются в антикоррозийном покрытии, специальной технике для монтажа свай длиннее 3 м. Цена таких конструкций значительная из-за большого расхода материала.
• Деревянные конструкции делаются из бревна диаметром 220-340 мм, их длина доходит до 8,5 м. Обычно используются ошкуренные брёвна из древесины хвойных пород. Такие конструкции практически не используются в наших широтах из-за сильной подверженности гниению. Однако современные препараты против гниения способны значительно улучшить ситуацию.

Ростверк

Можно устанавливать ростверк, можно обойтись и без его возведения. Это цельнолитая конструкция из бетона, которая служит для обеспечения равномерности нагрузки на опоры. Нижняя поверхность высокого ростверка располагается на расстоянии 10 — 20 см от поверхности грунта, низкого – укладывается на песчано-гравийную заглубленную в грунт на 15 — 10 см подушку.

Опалубка для ростверка

Чтобы установить висячий ростверк – необходимо соорудить опалубку. Здесь допустимы два способа установки: расположить днище на уровне оголовков опор, или соорудить ее на полную длину до уровня грунта, после чего засыпать пространство между грунтом и ростверком песком. Опалубка обязательно должна быть закрыта гидроизоляцией.

Важна высота опалубки, ее верх должен оканчиваться вровень с уровнем заливки бетонного раствора, или превысить его на 5 — 6 см. Высота ростверка находится в зависимости от его вида и типа сечения опор: для висячего от 25 до 30 см, для низкого основания 50 см, и ширина от 25 до 40 см.

Армирование

Каркас составляется из 1 — 2-х рядов продольно расположенной арматуры, которая соединяется поперечными стержнями или хомутами. Соединение происходит посредством мягкой проволоки. Зазор между каркасом и опалубкой не меньше 3 — 5 см, это же правило действует относительно верхней поверхности ростверка.

Арматура должна быть увязана с выпусками арматурных каркасов опор. В случае превышения длины выпусков арматуры опор над высотой ростверка, они должны быть согнуты по высшим точкам поверхности ростверка под 90°.

Закладные для продухов монтируются на этапе крепления опалубки вместе со шпильками для фиксации нижней обвязки. Диаметр последних составляет 14 — 16 мм, а ставятся они строго параллельно опорам по линии нахождения бруса нижней обвязки.

Бетонирование ростверка

Заливка бетона осуществляется тщательно, с полным покрытием арматуры и без образования полостей. Рекомендуется применять инструменты для утрамбовки раствора. По окончании процесса заливки необходимо выровнять верхний слой с тем, чтобы поверхность была ровной по всей площади. Снятие опалубки допустимо только после того, как бетон затвердеет полностью.
