Виды фундаментов для дома

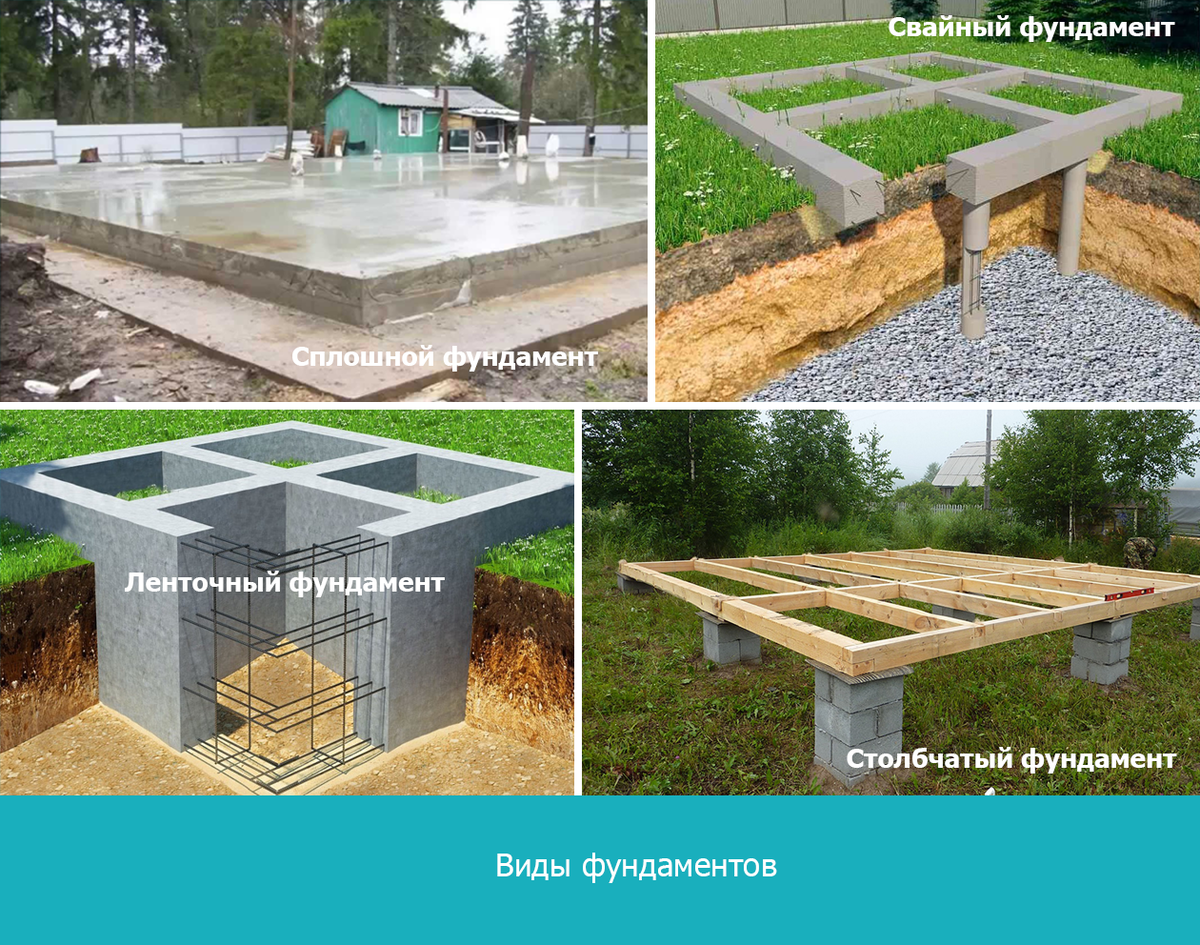

Виды фундамента

Тип	Плюсы	Минусы	Применение
Плитный	Подходит для высокого уровня грунтовых вод и слабого грунта, возможно строительство цокольного этажа и подвала	Сложность расчетов, дорогостоящие стройматериалы и монтаж, после установки нужно ждать до 30-40 дней для последующей установки стен	Загородные коттеджи любого типа, тяжелые и многоэтажные дома
Свайный	Подходит для неустойчивого и торфяного грунта, для любого уровня грунтовых вод	Сложный расчет фундамента , увеличивает массу здания, повышает нагрузку и усадку дома	Строительство на сложных почвах, участках с неровным рельефом со склонами и холмами
Столбчатый	Экономичность, оперативность и простота монтажа, подходит для промерзающего грунта	Нельзя строить подвал или цокольный этаж, нельзя использовать для подвижного грунта	Малоэтажные загородные коттеджи и дачные дома, жилые дома малого веса, бани и гаражи
Ленточный	Возможно строительство подвала или цокольного этажа, подходит для влажной и пучинистой почвы	Нельзя строить тяжелые и многоэтажные дома, трудоемкость работ и большие временные затраты на монтаж	Дома с подвалом, легкая постройка (баня и гараж, беседка и дачный домик, летняя кухня и пр.), малоэтажные загородные дома

Целевое назначение фундамента для частного дома, определение основных критериев

Эта часть конструкции должна обеспечивать устойчивость всего строения на протяжении длительного срока службы. Чаще всего применяют монтаж с углублением, поэтому понятна увеличенная сложность ремонтных операций. Не сложно сразу определить два главных критерия: надежность и долговечность.

Следующие факты помогут уточнить требования к проекту фундамента для дома:

При выборе подходящих технических характеристик следует учесть геологические характеристики земельного участка, уровень грунтовых вод, промерзания в зимний период.
Необходимо предотвратить проникновение влаги из почвы в стены, межэтажные перекрытия.
Надо продумать функционирование вентиляции и других систем, ввод инженерных сетей, установку дверных и оконных проемов, технологического оборудования.
Для корректного сравнения материалов проверяют стоимость самой покупки, транспортных и монтажных операций.

Не сложный фундамент для легкого строения на дачном участке можно создать с применением типовой проектной документации

Столбчатые фундаменты

Для создания столбчатого фундамента в грунт помещаются столбы (по периметру будущего здания), а между ними протягиваются балки, поверх которых и будет строиться дом. Столбы могут быть сборными (создаваемыми из закупленных блоков) и монолитными (изготавливаемыми непосредственно на месте). Для них может использоваться армированный бетон, камень, кирпич и даже древесина (в случае строительства легких деревянных зданий).

Преимущества

Столбчатое основание для постройки стоит недорого и устанавливается относительно легко и быстро. Особенно хорошо оно подходит для бань, сараев и тому подобных построек, а также для легких частных домов (панельного или каркасного типа, из пиленого/клееного бруса).

Недостатки

Столбчатые фундаменты можно использовать только в устойчивых сильных грунтах, которые практически не деформируются при сезонном изменении температур. И, как уже было отмечено, они подходят только для легких построек, потому как не в состоянии обеспечить достаточную прочность и надежность конструкции с большим весом.

Если «театр начинается с вешалки», то строительство дома с возведения фундамента. Хочешь построить дом на века – выбирай правильное основание!

Именно от надёжности основания для дома зависит прочность и долговечность будущего жилища. Любая ошибка, допущенная на этом этапе, может привести к дорогостоящему ремонту и снижению срока службы всего дома. Задолго до начала строительных работ следует узнать:

С чего начать выбор фундамента, и как зависит его тип от материала стен дома;
Как выбрать конструкцию основания дома в зависимости от типа грунта на участке;
Какие бывают виды фундаментов для частного дома и что такое сила морозного пучения;
Что делать, если на участке – так называемый сложный грунт и высокий уровень грунтовых вод.

Плитный фундамент

Плитный фундамент представляет собой разновидность монолитных фундаментных конструкций. Такой фундамент может стать основанием для обустройства напольного покрытия. Недостатком решения является высокая стоимость. Как правило, такой вариант выбирают для небольших по размерам домов. Преимущество варианта состоит в том, что специальная техника в работах по этого созданию основания может не участвовать. Монолиты выбирают для грунтов, которые имеют обыкновение сильно сжиматься. Плита основы остается на своем месте и при перемещении почвы, это спасет постройку от разрушения.

Свайный каркас

Этот тип каркаса считается самым экономичным и нетрудоёмким вариантом для строительства

Этот тип каркаса считается самым экономичным и нетрудоёмким вариантом для строительства. Свайный фундамент имеет вид вкрученных в грунт металлических свай определенного сечения. На концах опор имеется винтовой элемент, благодаря которому свая легко углубляется в грунт до заданной отметки.

Различают два типа свай:

Литые — изготавливаются методом отлива в определенной форме.
Сварные — производятся методом приваривания винта к основной трубе.

Наиболее надежным и крепким вариантом считается литая свая, поскольку сварка нарушает эксплуатационные характеристики металла, что может привести к её усталости поломке непосредственно в грунте. Свайный фундамент могут выбрать те, кто затевает строительство на участке со сложным рельефом, высоким УГВ или со строптивым грунтом на стройплощадке.

Свайное основание бывает двух типов:

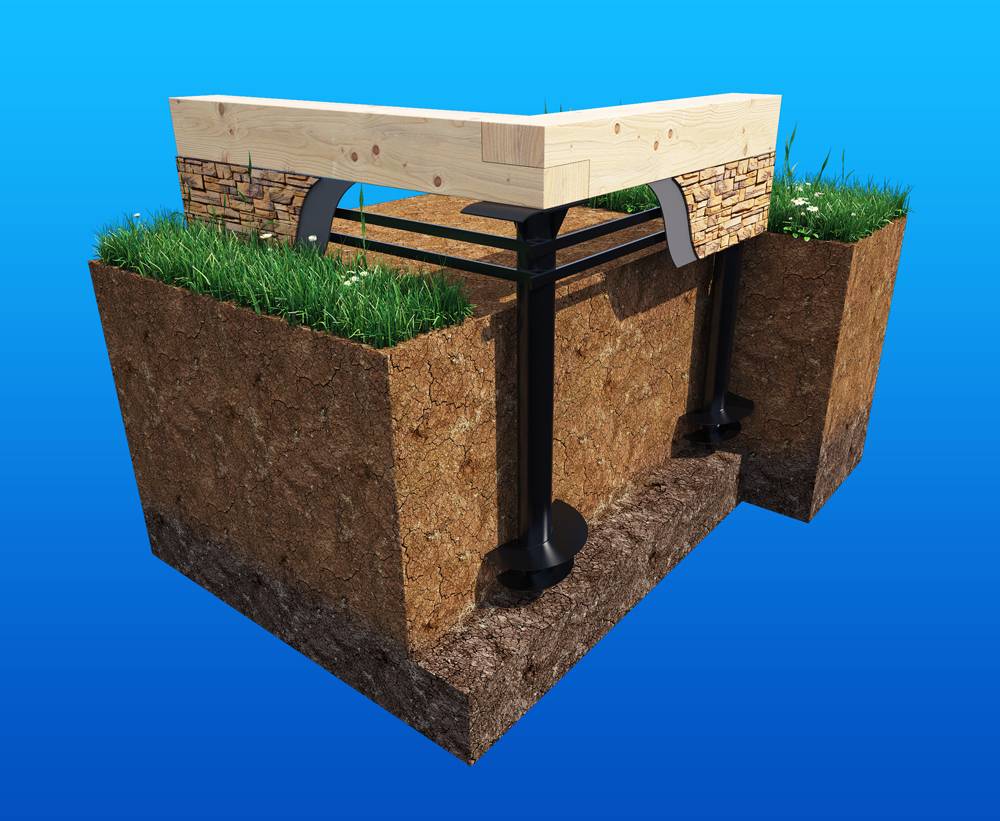

Свайный винтовой. Здесь сваи ввинчиваются в грунт.
Буронабивной свайный фундамент. В этом случае сваи забиваются в подготовленную заранее яму и после этого их свободное внутреннее и наружное пространства заливаются бетонным раствором для большей крепости и надёжностью.

Сваи, так же, как и столбы фундамента, располагают по углам дома, под наружными и несущими стенками постройки. Верхушки вмонтированных в грунт свай срезаются в единой горизонтальной плоскости, после чего поверх каждой опоры приваривается оголовок. Именно к нему в дальнейшем будет крепиться металлический швеллер для ростверка.

Стоит помнить, что выбор фундамента — первостепенная составляющая для качественного и долговечного дома, который не удивит в будущем неприятными сюрпризами. Именно поэтому выбирать тип основания для дома нужно крайне взвешенно и обдуманно.

Факторы, учитывающиеся при проектировании

Разработка проекта фундамента для высотного жилого дома является очень ответственной задачей. Чтобы высотка сохраняла целостность и не была подвержена деформации в течение всего расчетного времени эксплуатации, в процессе выбора вида основания нужно учесть:

наличие движений грунта, ветровые нагрузки, сейсмическую обстановку;
возможные горизонтальные и вертикальные нагрузки;
вид и плотность почвы;
количество осадков, средний температурный режим в определенном регионе;
наличие под фундаментом газопровода и водопровода, источников подземных вод, пустот;
рельефные особенности.

Ленточный фундамент

Ленточный фундамент. По устоявшемуся мнению его считают наиболее удобным, прочным, долговечным, и вообще самым-самым-самым для строительства частного дома или коттеджа. Мотивация самая простая: одинаковая форма сечения по всей длине, якобы дающая максимальную устойчивость. Как ни прискорбно, но это всего лишь заблуждение. Для небольших частных домостроений ленточный фундамент является излишеством, напрасной тратой дорогого металла и бетона. Да и на глиноземных грунтах, большинство из которых является пучинистыми и имеющими большую глубину промерзания почвы, ленточный фундамент будет малоэффективен. Основным фактором, который оправдывает закладку именно ленточного фундамента, можно назвать эксплуатируемый подвал. В этом случае он и закладывается гораздо ниже глубины промерзания почвы, и будет более устойчив, чем плитный. Единственной неприятностью может оказаться неглубокое залегание грунтовых вод под поверхностью земли, но в этом случае от подвала придется отказаться вовсе.

Ленточный монолитный фундамент

Для возведения ленточного фундамента используют две технологии: собирают из железобетонных блоков или делают цельнолитую железобетонную конструкцию. Для пучинистых и проседающих грунтов сборная конструкция из блоков не подходит, поскольку во время про- садки или вспучивания стыки блоков представляют собой слабые места, на которые и приходится наибольшая нагрузка. Фундамент будет подвергнут деформации, что плачевно скажется и на надземной части строения. Наиболее подходящими для ленточных фундаментов считаются сухие и непучинистые грунты, на которых видна ощутимая экономия материалов ввиду неглубокой закладки фундаментов.

Ленточный монолитный фундамент

Выбор подходящего вида фундамента для частного дома.

Фундаменты для домов могут быть очень разными. Они изготавливаются из различных материалов и с использованием различных технологий. Выбор осуществляется отдельно для каждого конкретного случая. Нельзя четко сказать, какой фундамент лучше. Даже при строительстве одинаковых домов в разных местах тип опорной части и затраты на нее могут кардинально отличаться.

несущей способности грунтов на участке;
влажности почвы и уровня расположения грунтовых вод;
рельефа местности;
необходимости подвала;
этажности здания и массы его конструкций.

Типы фундаментов для частного дома.

Отрывка шурфа — самый простой и дешевый способ узнать тип грунтов и глубину заложения грунтовых вод.

Перед выбором типа фундаментов обязательно проводятся геологические исследования. Для строительства дома в частном секторе можно не заказывать дорогостоящую процедуру. Достаточно будет примерно выяснить тип грунтов и глубину их залегания. Выполнить эти работы можно двумя методами:

Критерии состояния почвы

Учитывая, что самые популярные и дешевые в строительстве – это ленточные фундаменты и столбчатые с перевязкой, то и встретить их сейчас не проблема, но далеко не всегда они способны выдерживать допустимые нагрузки, а свойства конкретной почвы не позволяют возводить большие дома.

Популярные основания не всегда будут оптимальными для конкретной территории, ведь они не всегда способны выдерживать большие постоянные нагрузки на мягких почвах. Поэтому, кроме критерия «цена-качество», фундаменты также подбираются по критериям состояния почвы, а именно:

какой тип грунта на площадке приоритетнее;
состояние и высота залегания грунтовых вод;
вертикальная структура почвы;
глубина промерзания;
наличие просадочных пород;
тип здания, его масса и размеры;
характеристики основания и наличие твердых пород на различных глубинах.

Застройщику или хозяину участка важно знать, есть ли возможность присутствия одновременно разных типов грунтов

Виды фундаментов применяемые в строительстве

В процессе возведения дома одним из самых важных моментов является сооружение фундамента – ведь в том случае, если основание дома будет заложено с нарушениями, то дальнейшая эксплуатация такого здания просто невозможна. Нет никакой гарантии, что в любой момент стены просто-напросто не дадут трещину и не возникнет реальной опасности жизни жильцов.

Прежде чем приступать к сооружению фундамента, необходимо досконально изучить различные виды фундаментов и выбрать из них наиболее подходящий для конкретного случая. Бывали случаи, когда из-за неправильно подобранного типа фундамента дом давал трещину, несмотря на то, что он был возведен правильно.

Основными моментами, исходя из которых была предложена классификация фундаментов, использующихся при строительстве домов, являются:

Вариант опоры на почву;

Давайте же теперь более детально рассмотрим каждый из них, а также вопрос относительно того, в каком случае какие виды фундаментов рациональнее использовать.

Подготовка монолитной плиты

После того как ленточный контур полностью просохнет, можно приступать к монтажу монолитной плиты

После того как ленточный контур полностью просохнет, можно приступать к монтажу монолитной плиты. Работы и технология монтажа будут выглядеть следующим образом:

По периметру ленточного контура снимается грунт на заданную глубину. Дно котлована тщательно трамбуют.
После грунт укрывают геотекстильным материалом. Его стелют внахлест, захватывая стенки ленточного фундамента.
Теперь следует насыпать песчано-гравиевую подушку. Слои насыпают толщиной по 10 см каждый. При этом сначала идёт щебень, а после — песок. Сыпучие нужно хорошо смочить и утрамбовать.
Поверх песчаной прослойки настилают слой гидроизоляции из рубероида. Его также укладывают внахлест по стыкам, чтобы обеспечить качество и герметичность.
Теперь нужно провести все необходимые коммуникации

При этом очень важно проверить системы методом пролива до заливки монолитного фундамента.
По периметру котлована устанавливают деревянную опалубку, которую можно обшить изнутри рубероидом, чтобы при распалубке не повредить стенки плиты.

Обзор монолитного и сборного фундамента

На фото схема монолитного фундамента

Особенности монолитного и сборного фундамента для строительства частного дома. Отличительной характеристикой монолитного фундамента является способность выдерживать значительные нагрузки, благодаря чему именно монолитный фундамент используется как основа для железобетонных ограждений. Однако на его возведение потребуется очень много ресурсов – как материальных, так и человеческих. Использование специальных видов техники – это также одно из необходимых условий в данном случае.

Сборная конструкция будет несколько проще в плане сооружения, однако этот тип фундамента не подходит для пучинистых грунтов, подверженных глубокому промерзанию. Кроме того, не получится на таком основании построить дом сложной формы – необходимо будет обрезать стандартные блоки, использующиеся для его возведения, что само по себе весьма проблематично. А вот для зданий простой формы (капитальных гаражей, например), сборный фундамент – то, что надо!

Планировка территории участка

Выбирая участок для своего будущего дома из нескольких вариантов, многие застройщики руководствуется лишь ценой, площадью и наличием подведённых коммуникаций. Но, как показывает практика, одним из решающих факторов при выборе участка под будущую застройку, а значит и фундаментных работ, должна стать возможность грамотной планировки территории.

Выбирать участок для дома желательно в соответствии с пониманием, как вы его планируете впоследствии использовать, а именно – какой дом и хозяйственные постройки будут на нём возводиться.

Уже на первоначальном этапе необходимо смотреть, подходит ли участок под ваши нужды, а не пытаться строить дом на совершенно неподходящей для этого территории.

Если изначально планируется строить большой каменный дом в два-три этажа, то и участок нужно подбирать соответствующий. Он должен быть больше границ дома минимум на 10-15 метров и иметь грунты с хорошей несущей способностью.

Нужно чётко понимать, что чем сложнее геология и грунты на участке, тем дороже обойдётся строительство основания дома. Конструкция должна основываться на технико-экономическом обосновании проекта дома и геологических изысканиях для определения вида грунта.

Основные факторы, определяющие, какой будет конструкция, следующие:

Характеристики будущего дома и его конструктивные особенности;
Материал, из которого будет строиться дом;
Тип грунта и уклон участка;
Уровень грунтовых вод и глубина промерзания почвы зимой.

Как правильно выбрать фундамент для частного дома.

Существует ряд общих рекомендаций, которые можно применить к любому типу фундамента. Общие факторы включают следующее:

Наличие грунтовых вод под будущей конструкцией.
Общее состояние земли на участке.
Величина нагрузки на несущую конструкцию.
Глубина, на которую максимально промерзает земля.
Наличие или отсутствие подвала.
Расчетный срок службы конструкции.
Какие материалы используются в строительстве.
Есть ли на участке подземные коммуникации?

Все эти моменты чрезвычайно важны при выборе оптимального типа фундамента для частного дома, поэтому им следует уделять повышенное внимание.Ниже мы рассмотрим каждый из факторов более подробно

Как закладывается фундамент МКД

Выполнив все требуемые исследования и создав проект, начинают обустройство фундамента. Процесс проведения работ по сооружению основания включает в себя несколько основных стадий.

Подготовительные работы заключаются в подготовке строительной площадки. Территорию нужно освободить от построенных конструкций, деревьев и кустарников, мусора и иных посторонних предметов. Монтируется ограда, которая будет препятствовать проходу сторонних людей, устраиваются пути подъезда для строительной спецтехники.

Поверхность стройплощадки нужно выровнять, далее вырыть котлован, который утвержден в проекте до необходимого размера. Затем земля на дне трамбуется. После производится разметка с указанием участков монтажа свай.

Установка свай отличается по своей технологии с учетом того, какой их вид используется:

Винтовые ввинчиваются в землю с помощью электрического либо гидравлического оборудования. Перед установкой их поверхность обрабатывается гидроизолирующими средствами. После монтажа сваи подрезаются в один уровень. Их внутренние полости заливают бетонным составом.

Буронабивные сваи с армированием создаются непосредственно на строительном объекте. На начальной стадии производят бурение отверстий необходимого размера в земле с использованием специального оборудования — ямобура. Чаще всего стены скважин укрепляются с помощью обсадной трубки. В созданное отверстие вставляется пояс из стальных арматурных стержней и заливается бетонный раствор.

Забивные сваи монтируются с использованием забивной спецтехники — копра. На участке монтажа проделывают маленькое углубление, затем свая обвязывается стальным тросом и устанавливается вертикально. После с помощью копра она вбивается на необходимую глубину. Когда монтаж всех элементов завершен, верхушки свай ровняют в единый уровень.

Далее выполняется установка ростверка из железобетона. Для устройства этой части фундамента нужно создать опалубку, на дно которой настилается слой гидроизоляции. Затем связывается арматурный каркас и вся конструкция заливается бетонным раствором. Оголовки свай углубляются в ростверковую конструкцию не меньше чем на 100 см.

Устройство монолитной плиты подразумевает проведение таких работ:

Засыпка и выравнивание подушки из песка.
Создание подбетонки.
Настил слоя гидроизоляции.
Устройство опалубки.
Организация арматурного каркаса (для крепления арматурных стержней, как правило, используется сварка).
Бетонирование.

После застывания бетона производится обработка поверхности битумной мастикой либо иным средством для гидроизоляции. По факту, бетонный монолит — это пол нижнего этажа, поэтому использование слоя гидроизоляции наносится в обязательном порядке.

Плюсы и минусы ленточных фундаментов, изготовленных из различных материалов

Преимуществом монолитных ленточных фундаментов, возводимых на основе арматуры и бетонной смеси, является возможность придавать им любую необходимую конфигурацию при условии правильно уложенной опалубки и установки надежной арматуры. Сборные ленточные фундаменты, изготавливаемые из бетонных блоков, возводятся быстрее монолитных. Такие конструкции отличаются высокой прочностью, а наличие пазов в некоторых блоках дополнительно увеличивает надежность основания. Кроме того, бетонный фундамент хорошо выдерживает низкие температуры и устойчив к морозам. Если при возведении фундамента были соблюдены строительные нормы, он не деформируется и не трескается со временем. Ленточные основания возводят на любых грунтах и в любых климатических условиях. Недостатками монолитных ленточных фундаментов считаются трудоемкость процесса укладки и длительность сроков возведения. Чтобы основание получилось достаточно прочным, требуется проводить укладку в теплое время года. Кроме того, на возведение такого фундамента требуется большой расход материала и привлечение специальной техники.

Что касается сборных ленточных фундаментов, среди минусов отмечают довольно высокую стоимость и сложности в обустройстве гидроизоляции. Здесь также не обойтись без специальной техники, что усложняет процесс возведения. К тому же такой фундамент может впоследствии давать усадку.

Грунт как основа дома

Имея на руках проект дома, необходимо как можно скорее понять, что за грунт на вашем участке и, соответственно, какая у него несущая способность.

Обычно в основании здания оказывается несколько типов грунтов. Для окрестностей Москвы глубина полнозаглубленного фундамента – 1,5 метра. Зона влияния фундамента, то есть глубина, на которой будет заметно дополнительное давление от здания, – это ещё от 2 до 4,5 метров. Это значит, что при расчёте фундамента под тяжёлые дома нужно учитывать свойства грунтов на глубину до 6 метров. Теперь представим, что на глубине 3 метра находится слой слабого грунта. Он может не выдержать дополнительной нагрузки от здания.

На прочность грунтов влияет УГВ влажные грунты менее прочные, чем сухие. А пылеватый песок, насыщенный водой вообще может превратиться в «плывун».

Вид, свойства и характеристики грунта, имеют первостепенное значение при строительстве фундамента для дома.

А выбор конструкции фундамента, его размеры, глубина заложения и технология строительства основывается на данных геологических исследований местности.

При высоком уровне грунтовых вод желательно сделать дренаж участка и дренаж вокруг дома.

Благодаря этому понижается их уровень и соответственно уменьшается насыщенность грунта водой, что уменьшает силу морозного пучения.

Морозное пучение происходит из-за того, что вода, находящаяся в грунте, при замерзании увеличивается в объёме. Под действием этого давления происходит подвижка грунта, что может привести к выталкиванию фундамента наружу, его разрыву или неравномерному подъёму дома, а значит и деформации всей конструкции.

Как правильно выбрать вид фундамента для частного дома

Поскольку фундамент – это несущая часть всей конструкции дома, от него напрямую зависят прочность, надежность и долговечность строения. Если фундамент деформируется или покроется трещинами, это непременно скажется на состоянии стен и всего дома. Такое может случиться при несоблюдении технологий строительства основания или при неправильном выборе типа фундамента. Чтобы подобрать подходящее для частного дома основание, нужно учитывать некоторые критерии.

Одним из определяющих факторов является тип грунта на участке. Поэтому на подготовительном этапе строительства обязательно проводятся геологические изыскания, в ходе которых специалисты определяют состав почвы, ее свойства, уровень грунтовых вод, возможность просадки почвы

Не менее важно знать глубину промерзания грунтов в зависимости от климатических условий местности. Особенности рельефа на участке также имеют значение: не каждый фундамент можно будет построить на территории с сильными перепадами высот

Для определения типа фундамента необходимо грамотно рассчитать нагрузку, которая будет оказываться на основание

Берутся во внимание все составляющие конструкции: стены, кровля, перекрытия, отделка, даже вес мебели в доме

Также важно рассчитать опорную площадь фундамента – от нее будет зависеть степень давления на почву

Глубина промерзания грунта, его состав и уровень грунтовых вод влияют на определение глубины закладки фундамента. Высокий уровень грунтовых вод вынуждает либо заглублять основание, либо увеличивать опорную площадь. Избежать деформации фундамента во время вспучивания грунта зимой помогут качественная гидроизоляция и дренажная система. На грунтах с высокой склонностью к пучинистости фундамент заглубляют на 0,5-1 м ниже уровня промерзания. Если грунт не склонен к пучинистости, то заливку производят на глубину от 1 м.

Практически любой тип фундамента имеет в своем составе цемент

От качества цемента будет зависеть прочность и долговечность основания, поэтому к выбору этого материала тоже важно подойти ответственно

Приобретая цемент, обратите внимание на срок годности, условия хранения и марку производителя

Помимо перечисленных факторов, нужно учитывать близость других построек и техногенную опасность. Любой фундамент увеличивает нагрузку на грунт, и это оказывает влияние на близко стоящие друг к другу постройки

Не менее важно выбрать грамотных специалистов, которые помогут провести расчеты, выбрать тип основания и правильно его возвести. Кроме того, на этапе проектирования здания определитесь со своими запросами и пожеланиями по поводу архитектурно-планировочного решения дома, подумайте о том, понадобится ли вам подвал или цокольный этаж

Типы грунтов и их особенности

Выделяют три основных класса грунтов: скальные, дисперсионные и мерзлые. По степени залегания грунты разделяют на верхние слои, средней глубины залегания и глубокого залегания. Как правило, грунты, которые применимы для обустройства основания, делят на скальные и нескальные. К скальным относятся такие породы, как граниты, базальты, песчаники, известняки. Они не сжимаются под нагрузкой дома и являются наиболее устойчивым естественным основанием. К нескальным относят крупнообломочные, песчаные и глинистые. Курпнообломочные имеют зерновой состав. Песчаные представляют собой сыпучий грунт. Такая почва может обладать повышенной плавучестью, особенно если участок находится в зоне высокой влажности. Однако песчаные грунты из крупных и средней крупности песков вполне могут служить прочным и устойчивым основанием зданий. Глинистые грунты довольно пластичны. Находясь в твердом и сухом состоянии, они служат прочным основанием, но такой тип почвы подвержен пучению при промерзании, а под воздействием влажности размывается.

Как сделать фундамент

Чтобы правильно построить фундамент для дома, важно пошагово выполнить разметку, затем соорудить опалубку, после чего уже можно будет выполнять заливку бетонной смеси. Эти этапы подойдут и для сборной конструкции

Только вместо заливки раствора потребуется уложить все элементы в определенном порядке. Опалубка же потребуется только для столбчатого, ленточного и плитного типов. Свайный же монтируется без нее.

Разметка

Еще до начала земляных работ выполняют разметку углов и сторон здания по вычерченной схеме. Для этого потребуются простые материалы и инструменты – веревка, шнур или леска, которые были бы заметны на фоне земли. Еще необходимо запастись рулеткой и колышками для обозначения углов. Пошаговая инструкция, как сделать разметку фундамента:

Вбить один колышек в базисный угол здания, любой по выбору.
Далее по направлению одной из стен отмерять 4 м. Вбить еще один колышек, соединить с предыдущим веревкой.
Затем перейти к смежной стене. От первого колышка отмерять по ее направлению 3 м, вбить еще один колышек, соединить их.
Измерить расстояние между несоединенными колышками – оно должно составлять 5 м (правило золотого треугольника, или Пифагора).
Отрегулировать положение колышков, чтобы стороны были равны 3, 4 и 5 м.
Далее протянуть веревку на необходимую длину стен. Тем же образом выполнить другие прямые углы.

Как заливать

Следующий после разметки этап – заливка фундамента. Бетономешалку лучше расположить в непосредственной близости от места его устройства. Заливать необходимо все сразу или же так, чтобы количество слоев бетона не превышало двух. Каждый из них необходимо уплотнить, например, прутом арматуры или же специальным вибратором. По окончании работ готовую конструкцию по всей площади накрывают слоем пленки или же рубероида, чтобы уберечь от погодных факторов. Проектную прочность бетон набирает спустя 28 суток.

Опалубка

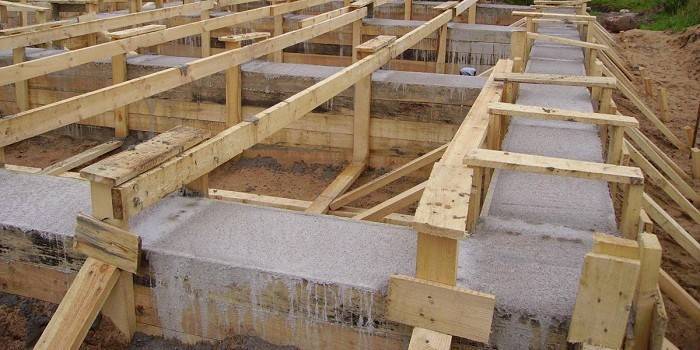

В частном строительстве чаще используется установка опалубки временного характера. Она выполняет роль цоколя при возведении ленточного, плитного или столбчатого. Для ее монтажа можно использовать второсортные деревянные бруски и доски. Из них делают специальный щиты, которые устанавливают по периметру траншей. Для соединения используют гвозди или саморезы. После установки щитов нужно изготовить хомуты, которые придают опалубке жесткость. Сами щиты дополнительно подпирают откосами.

Пример самостоятельного расчёта ширины ленточного фундамента

Чтобы лучше понять, как рассчитать ширину монолитной ленты, нужно рассмотреть это на примере. Первоначально нужно систематизировать исходные данные необходимые для расчёта.

Исходные данные:

размер дома в плане – 10 м х 10 м. Площадь застройки – 100 м2;
внутри дома посередине расположена несущая стена;
стены кирпичные, толщиной в 1 кирпич – 250 мм и высотой 2,7 м. Удельный вес кирпичной кладки – 1600 кг/м3;
кровля из шифера – 40 кг/м2;
перекрытие из железобетонных плит – 500 кг/м2;
глубина промерзания почвы – 700 мм;
уровень грунтовых вод – 2,2 м;
грунтовое основание – сухой суглинок средней плотности с расчётным сопротивлением 2 кг/см2;
снеговая нагрузка – 50 кг/м2;
полезная нагрузка – 20 кг/м2.

Определение суммарной нагрузки от дома на ленточный монолитный фундамент

На основе имеющихся исходных данных делают расчёт суммарной нагрузки на фундамент. Также определяют габариты монолитной ленты. Необходимо, чтобы застройщики сделали расчёт в следующем порядке:

Кровля

Крыша из шифера двускатная. С учётом уклона кровли и её свесов применяют коэффициент 1,1. Нагрузка от кровли составит: 100 м2х1,1х40 кг/м2 = 4000 кг.

Кирпичные стены

Чтобы определить нагрузку от стен, зная их толщину, нужно подсчитать их длину. Длина стен по периметру составит: (10 х 4) – (0,25 х 4) = 39 м. Вычет удвоенной толщины кирпичной кладки сделан потому, что оси плана дома проведены посередине толщины стен. Длина внутренней несущей стены составит 10 – 0,25 = 9,75 м. Общая длина несущих стен будет равна 48,75 п.м.

Объём кирпичной кладки составит: 48,75 х 0,25 х 2,7 = 32,9 м3. Полная нагрузка от кирпичных стен равна: 32,9 х 1600 = 52 670 кг.

Перекрытие из железобетонных плит

Одноэтажный дом имеет перекрытия в двух уровнях. Это перекрытие цоколя и потолок в доме. Площадь перекрытий равняется: 100 х 2 = 200 м2. Соответственно нагрузка от плит перекрытий будет равна: 200 м2 х 500 кг/м2 = 100000 кг.

Снеговая нагрузка

Для расчёта снеговой нагрузки берут общую площадь кровли дома – 100 х 1,1 = 110 м2. Снеговая нагрузка составит: 110 м2 х 50 кг/м2 = 5 500 кг.

Полезная нагрузка

Норма этой нагрузки рассчитана на основе усреднённых величин веса технического оборудования, внутренних коммуникаций, отделки помещений, мебели и прочего. Удельный вес полезной нагрузки колеблется в пределах 18 – 22 кг/м2.

Расчёт полезной нагрузки производят на основе среднего показателя – 20 кг/м2. Вес составит: 100 м2 х 20 кг/м2 = 2000 кг.

Итого суммарная нагрузка на фундамент будет равна: 4 000 + 52670 + 100 000 +2 000 = 159 000кг.

Расчёт ширины монолитной ленты

Согласно вышеуказанной формуле определяют минимальную площадь подошвы фундамента:

(1,2 х 159 000 кг) : 2 кг/см2 = 95 400 см2. То есть минимальная допустимая площадь подошвы основания дома будет равняться 10 м2.

Общая опорная площадь кирпичных стен определяется произведением длины в плане несущих стен на их толщину: 48,75 м х 0,25 м= 12,18 м2.

В результате видно, что расчётная опорная площадь меньше минимальной опорной площади стен. Следовательно, ширина ленточного фундамента должна быть равна 250 мм + 100 мм = 350 мм.

Потребность в материалах для устройства монолитной ленты

Учитывая толщину промерзания грунта (0,7 м) и глубину уровня грунтовых вод (2,2 м), монолитную ленту делают мелко заглублённой – 1 м.

Для заливки опалубки используют бетон М 300. Объём потребности в бетонном растворе равен: 0,35 м х 1 м х 48,75 м= 17 м3.. С учётом непредвиденных потерь потребность в бетоне составит 17,3 м3.

Арматурный каркас состоит из 4-х продольных арматурных стержней периодического профиля диаметром 12 мм. Так как поперечные стержни каркаса делают из тех же стержней, то общая потребность в арматуре составит: 50 м х 4 = 200 м.

Из всего вышесказанного можно сделать вывод о том, что высчитать ширину, высоту и длину ленточного фундамента для своего дома вполне под силу мало-мальски сведущим в строительном деле людям.

Варианты фундаментов по свойствам грунта

При выборе основания необходимо отталкиваться от типа почвы и самого проекта. Для определения разновидности земли проводят геологические изыскания на месте планирующейся площадки. В отрасли строительства выделяют следующие виды земель:

скалистые;
полускальные;
песчаные;
глинистые.

Каждая из разновидностей имеет свои свойства, которые нужно учитывать при проектировании. Стоит отметить, что при углублении вид может меняться, поэтому необходимо учитывать толщину слоев. К примеру, песчаные характеризуются низкой устойчивостью и мелким размером компонентов. Здесь нужен большой запас прочности при возведении. Глинистый тип состоит из еще более мелких частиц. Для устойчивого грунта подойдет ленточный фундамент, который нет необходимости сильно углублять. В этом случае часто используют не монолитные конструкции, а сборные из отдельных блоков.

Подвижные почвы требуют установки цельных плит по всей площади постройки. Они надежно армированы и обеспечивают высокий запас прочности. Если у вас на участке близко находятся подземные воды, то лучшим вариантом будут столбчатые и свайные. Такие же требования предъявляются к участкам с неровным рельефом и скальными породами. Стоит отметить, что свайный и столбчатый варианты недопустимо использовать в местах, где грунт склонен к движению по горизонтали. Это приведет к смещению и разрушению конструкции. Часто в индивидуальном строительстве для экономии люди пытаются самостоятельно определить тип почвы без проведения изысканий. В большинстве случаев это вполне возможно. Обычно применяют следующий метод:

берем с площадки немного земли;
добавляем небольшое количество воды и раскатываем полученную субстанцию;
затем пытаемся свернуть получившуюся форму в кольцо;
если это получилось то большая часть почвы состоит из глины;
при распаде – большую часть смеси составляет песок.

Также применяют другой способ. Почву помещают в емкость с водой, ее помутнение может быть вызвано большим содержанием мелких частиц, характерных для глинистых и суглинистых видов.

Выбор фундамента. С чего начать

Прежде чем начать выбирать фундамент, необходимо понять, для чего он нужен и какую функцию выполняет.

Фундамент – прокладка между зданием и грунтом. Он распределяет вес здания на грунт. Это не статичная конструкция – он может сжиматься, изгибаться, и, иногда, растягиваться. Чтобы дом на нем не деформировался, необходимо выполнить два условия:

Осадки грунта под домом не должны быть больше определённых значений. Рассчитываются они по специальным формулам в зависимости от веса и конструкции здания, типа грунта, его влажности и пористости. Эти величины определяют по образцам, полученным при инженерно — геологических изысканиях;
Грунт не должен менять структуру. Для каждого грунта, находящегося под постоянно увеличивающейся нагрузкой, наступает момент, когда его частицы начинают ломаться или смещаться относительно друг друга и он проседает. Значит, под подошвой фундамента не должно быть давления, при котором «сломается» грунт основания.

Строительство фундамента дома. Виды фундаментов
