Укрепление склона под фундамент
Общие требования к любому виду цоколя на территории с уклоном, это надёжное закрепление грунта. Основные угрозы составляют: во-первых, потоки дождевой и талой воды, которые подмывают почву вокруг дома и скапливаются в верхней части фундамента, постепенно разрушая его; во-вторых, возможные осыпания и смещения грунта.
Для безопасности строений на таком своеобразном участке необходимо обязательное проведение ряда мероприятий:
- Обязательное устройство дренажной системы с каналами, отводящими ливневые потоки от фундамента;
Устройство дренажа вокруг дома
- Подпорные плиты, террасы, посадки деревьев и кустарников с мощной разветвлённой корневой системой – это не только дизайнерские приёмы, а методы укрепления грунта и предотвращение его смещения;
- Особо подвержен осыпанию грунт под площадкой, на установленных сваях. В этом месте нет посадок, не растёт трава и кустарники. Такие площади особо ограждаются от попадания дождевой воды. Талые и подземные воды нужно отводить из-под свай с помощью дренажных устройств.
Необходимый набор инструментов и материалов
Планируя собственными силами выполнять строительство фундамента на склоне, необходимо изучить список материалов и инструментов, которые могут понадобиться для работы.
Для замешивания бетонного раствора понадобится:
Материалы для строительства фундамента
- Высококачественный цемент.
- Щебенка и песок.
- Вода и ведра.
- Бетономешалка или емкость для приготовления бетонной смеси.

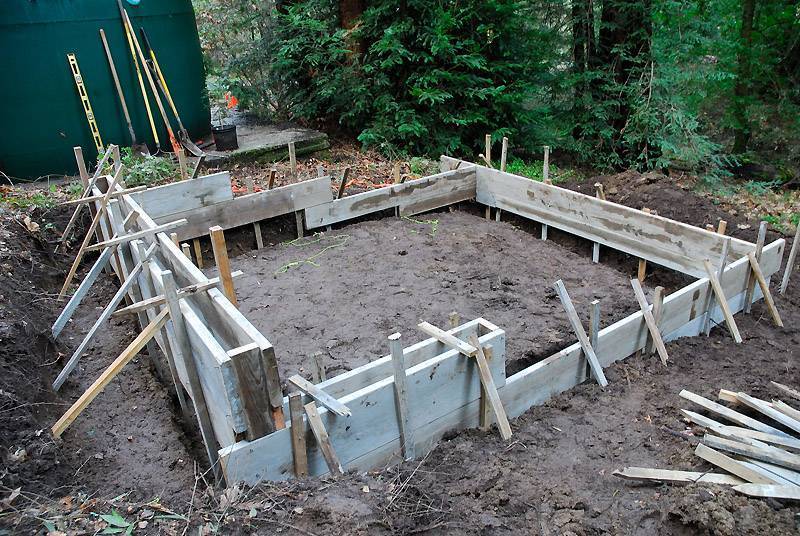

Для монтажа надежной и прочной опалубки следует приготовить:
- Доски и деревянные бруски.
- Ножовку или бензопилу.
- Шуруповерт или молоток
- Прутья арматуры и проволоку для их связывания.
- Гидроизоляционный материал.
Инструменты для монтажа
Выполнить правильную разметку помогут следующие инструменты:
- Шнур.
- Рулетка.
- Уровень или отвес.
В любом случае представленный перечень представляет собой минимальный набор. В процессе работы могут возникать разные ситуации, требующие дополнения этого набора.
Плюсы свай:
1. Невысокая стоимость. За винтовые сваи вы отдадите намного меньше денежных средств, чем за монтаж бетонной или каменной ленты. Особенно за установку ее по всему периметру здания.
2. Придется нанимать специалистов. Естественно, вы можете сделать всё самостоятельно, но лучше нанять профессионалов, все-таки фундамент – это вам не шутки.
3. Возможность установки свай поблизости инженерных коммуникаций. Да и при правильном их монтаже, данный строительный материал прослужит вам не меньше 100 лет.
4. Высокая несущая способность. Когда в грунт вворачивают сваи, он не просто теряет свою структуру, но и уплотняется.
Какой фундамент лучше
Конструкция подземной части дома, возводимого на склоне, зависит от конкретных условий застраиваемой площадки и проектных требований. Это может быть столбчатый, ростверковый свайный, разноуровневый плитный или ленточный ступенчатый фундамент. Само его устройство мало чем отличается от возведения основания строения на ровной местности, но предварительная подготовка к основным работам может затянуть процесс и потребовать дополнительных материальных вложений.
К примеру, ленточный фундамент на склоне с большим уклоном выполняется после выравнивания рельефа – подсыпки грунта или выполнения террасирования.
Вряд ли это можно быстро сделать своими руками, поэтому потребуется техника. Для ступенчатой ленты планировать участок вовсе не обязательно, так как она сама располагается уступами. Но чтобы ее залить, потребуется время, так как работы выполняются поэтапно.
Столбчатый фундамент даже на крутом склоне станет надежной опорой лишь в том случае, если будут сооружены подпорные стены.
Без них столбы постепенно начнут соскальзывать вниз. Недостатком подобных конструкций при установке объектов на склонах является малая несущая способность опорной части дома. Ступенчатый фундамент выдерживает более существенные нагрузки.
Дома, возведенные на монолитной скале, отличаются устойчивостью. Их фундамент не требует дополнительных укрепляющих конструкций, так как горные породы являются для него надежным основанием. Другое дело, что разрабатывать выемки в скале бывает довольно затруднительно, поэтому без помощи спецтехники здесь не обойтись.Специалисты уверяют, что лучшим вариантом для дома, возводимого на уклоне, является свайно ростверковый фундамент.
Его допускается устанавливать даже на 45-тиградусных склонах.Нередко при строительстве объектов на склонах используют комбинированные фундаменты.Каждая из конструкций имеет свои плюсы и минусы, поэтому с уверенностью говорить об оптимальном варианте устройства фундамента на участке со сложным рельефом можно лишь в индивидуальном порядке. При возведении подземной части дома в скале наиболее приемлемой станет установка столбов, а при небольшом уклоне и наличии в проектном задании подвального помещения – свайно плитный фундамент с уступами, выполненный своими руками. Следует отметить, что последний вариант практически не используется в связи с большим объемом работ, ведущих к значительным временны́м, трудовым и материальным затратам.Чаще всего на склонах сооружают четыре типа подземных конструкций:прямой ленточный;ступенчатый фундамент;столбчатый;свайный.
Фундамент на склоне: определение технологических моментов
Обустройство основания на склоне зависит от типа конструкции, то есть: ленточный, свайный, столбчатый фундаменты требуют разного подхода. А какой именно выбрать, поможет краткий обзор типов основы, показанной к применению на наклонных строительных площадках.
Ленточное основание
Вариант требует обустройства монолитного цоколя, одну сторону которого углубляют в грунт больше, чем другую
Вариант требует обустройства монолитного цоколя, одну сторону которого углубляют в грунт больше, чем другую. Чтобы залить конструкцию, придется покупать много раствора, поэтому строить ленточную основу нужно для дома, который возводится из массивного материала. Процесс сооружения можно посмотреть на видео:
- Срезать склон под углом 90 градусов, измеряя от плоскости ростверка;
- Вдоль среза смонтировать подпорную стеновую конструкцию, под основание которой заложить траншею для цоколя;
- Траншею оборудовать опалубкой, залить бетоном;
- После застывания бетонной смеси, следует сделать опорную насыпь, скрывающую разницу высот цоколя вверху и внизу.
Столбчатый фундамент
Это будет заглубленная основа, которая монтируется под горой или в седле между холмами
Это будет заглубленная основа, которая монтируется под горой или в седле между холмами. Непрочные и не обладающие достаточной устойчивостью элементы не выдержат поперечной нагрузки на слишком крутой поверхности, поэтому столбчатый фундамент не рекомендуется сооружать на других рельефах.
По технологиям возведение основы не отличается от процедуры, проводимой на ровной строительной площадке, что обязывает хозяина перед началом работ выровнять рельеф или смонтировать относительно ровную плоскость, ограничив ее парой подпорных стен.
Пространство между стенами засыпается грунтовой смесью, уплотняется, что позволяет верхней площадке сдерживать обрушение грунта, располагаемого выше, а вот нижняя воспрепятствует обрушению насыпной террасы. Получается, что опоры устраиваются в шурфах, пробуренных на террасированной плоскости, заглубленных до плотного слоя.
Как это выглядит на практике:
- Обустройство верхней стены в виде ленты с сечением поперек в виде трапеции;
- Обустройство по этому же типу нижней стены;
- Возведение насыпной террасы, где пробиваются шурфы;
- В шахты заливаются или монтируются столбы, на которые кладется ростверк балочного или монолитного типа.
Выполнить работы своими руками можно, но это достаточно трудно, поэтому если позволяет наклон, следует сделать либо ленточный, либо свайный фундамент.
Свайная основа
Свайный фундамент для дома можно построить на любом склоне
Свайный фундамент для дома можно построить на любом склоне, причем это не столбчатый тип основы, поэтому предполагает минимум земляных работ. Свайные элементы погружаются на разную глубину, чтобы верхний срез всех опор был ровным по горизонтали. Окончание процесса требует заливки ростверка монолитного типа, на котором прочно и долго будет стоять дом на склоне.
Поэтапно процесс выглядит так:
- В верхней точке грунта заглубляется свая, видимая часть которой равна высоте цоколя по меньшему измерению;
- Затем следующая (угловая) свая, длина видимой части которой равно длине цоколя в большем обозначении;
- Последующие свайные элементы дома заглубляются так, чтобы верхний уровень каждого был равным горизонтально всем остальным.
Теперь обустраивается ростверковый монолит дома, для чего создается опалубка из подпорного днища и боковых поперечин. После можно приступать к возведению стеновых панелей, а также прочим работам.
Если остались вопросы, стоит посмотреть видео, где показаны все технологические тонкости и четко рассказано, как построить свайный фундамент для дома на склоне.
Расчётные работы
Выполнение расчётных работ на основании данных, полученных в результате исследований, может быть осуществлено самостоятельно, с применением информации из учебников по строительству ГОСТов и т.п. облегчить задачу, связанную с такими расчётами, помогут специализированные компьютерные программы или обычный онлайн-калькулятор, который присутствует на некоторых сайтах строительной тематики.
Иногда из-за слабых или чересчур подвижных грунтов на склонах приходится создавать комбинированный фундамент ленточно-свайного типа. И в данном варианте большое значение имеет информация о максимальном уровне нагрузки на свайные элементы конструкции. От мастера потребуется также определить шаг, с которым следует монтировать сваи. Для этого придётся рассчитать нагрузку на ростверк, а также – общий вес строения. Кроме этих характеристик необходимо владеть информацией о:
- Весе стяжки.
- Весе перекрытий.
- Весе напольного покрытия.
- Материалах, используемых для формирования кровли и перегородок, а также – их весе.
- Уровне ветровых и снеговых нагрузок.
- Весе стропильных конструкций.
- Степени полезных нагрузок.
В понятие расчётных работ также входит определение расходов на строительные материалы, которые обязательно потребуются мастеру. Определить эти расходы можно, ориентируясь на предполагаемые материальные траты, зависящие от следующих факторов:
- Количество материалов, требуемое для возведения фундамента (свайных элементов, щебня, песка, бетона).
- Стоимость аренды спецтехники.
- Цена за выполнение геодезических исследований и земельных работ.
- Оплата услуг по исследованию почвы на строительном участке.
- Расходы на обустройство укрепляющих систем для грунта и дренажных конструкций.
Вообще строительство дома на горном или холмистом склоне считается неприемлемым, однако в некоторых случаях оно имеет определённые преимущества. В частности, жилые здания, обустроенные на холмах, надёжно защищены от затоплений во время выпадения обильных осадков. Ещё одним достоинством строительства на холмах считается устойчивость зданий к сильным ветрам. Ну а чтобы дом был максимально прочным, его следует сооружать либо на ленточном, либо на свайном, либо на ступенчатом фундаменте. Все они характеризуются надёжностью и практичностью.
Каково его устройство
Если угол наклона сравнительно небольшой, все этапы строительства проводятся аналогично тому, как это проходит на горизонтальной площадке. Достаточно просто обеспечить горизонтальный уровень донной поверхности в траншее, куда будет закладываться лента.
Если же уклоны большие и реализуется ступенчатая лента, сооружается несколько ленточных оснований, которые располагаются одно над другим и нижними частями опираются на верхние участки сконструированных ниже ступеней. В таком случае работы проводятся в определенном порядке: обязательно снизу вверх, с последовательным возведением ступеней.
Не всегда получается выполнить заливку бетонных смесей в один момент, поэтому обеспечивают монолитность отдельных ступеней. Когда выполняется ленточный фундамент на склоне, схема всех элементов должна соблюдаться неукоснительно.
Составляя схему, сначала на чертеже дома отмечают самую нижнюю точку грунта, от нее отмеряют вниз нужную глубину залегания фундамента (чтобы была меньше уровня промерзания), к данной величине прибавляют около 50 сантиметров (толщина слоя подушки из щебня и песка). Если в регионе отмечены сильные ветра и большие заморозки, дополнительно роют траншею глубиной 200-250 сантиметров, а верхняя часть дома должна чуть возвышаться над поверхностью земли.
Свайный фундамент
Если размещать баню и прочие подсобные помещения под одной крышей с домом не является существенным, следует обратить внимание на свайный фундамент. Эта разновидность – самый удачный вариант для участков с уклоном
- Трудоёмкие и затратные земляные работы сводятся к минимуму.
Земляные работы по подготовке к заливке фундамента на склоне
- Предотвращается угроза разрушения здания при осыпании верхних слоёв грунта – сваи достигают глубинных слоёв почвы.
- Постройке также не будут угрожать ливневые и грунтовые воды – проблема всех территорий на склонах.
- В местности с тяжёлыми видами грунтов, большим промерзанием почвы свайный фундамент остаётся единственным правильным решением для сооружения надёжных и долговечных конструкций.
- Свайный фундамент может быть использован под любые виды построек – от лёгких дачных деревянных домиков до тяжёлых и высоких сооружений.
Свайные конструкции различаются по различным параметрам: по способу погружения, по несущим нагрузкам, по форме сечения, по разновидности основания.
В зависимости от потребности укрепления свайный фундамент бывает нескольких видов:
- Свайный фундамент по периметру дома, совмещённый с ленточным, представляет собой протяжённую конструкцию по всей длине периметра.
Схема устройства свайного фундамента на участке с уклоном
- Одиночные сваи применяются для поддержания отдельных элементов, например, колонн.
- Свайный куст – сваи сконцентрированы для укрепления одного, самого трудного участка. К примеру, дом вписывается в склон тремя углами, а четвёртый необходимо поддержать подпоркой.
- На участке с уклоном наиболее распространено применение свайного поля, когда конструкции располагаются под всей площадью будущей постройки.
Необходимым элементом возведения основания с применением свай является ростверк. Это конструкции, которые объединяют сваи. Бывают монолитными или сборными.
В зависимости от вида почвы и необходимой степени укрепления сваи могут укладываться одним из нескольких способов:
- Забивание в грунт железобетонных, металлических или деревянных конструкций. Земляные работы здесь исключаются вообще;
Конструкция свайного фундамента на склоне
- Заливка бетонных смесей и установка железобетонных столбов требует незначительных работ в земле, которые заключаются в подготовке траншей;
- Ввинчивание винтовых свай с помощью специальной техники. Раскопок земляного слоя также не требуется.
Устройство основы под дом на сваях сводится к следующим этапам:
- Первые элементы свайного фундамента ввинчиваются, забиваются или заливаются в самой высокой точке будущего основания. Глубина из вхождения в грунт будет самой большой, и надземная часть равняется наименьшей высоте цоколя.
- Следующей монтируют ту часть, которая будет самой высокой. Между низким и высоким краем протягивают верёвку, и с помощью уровня они выравниваются строго по горизонтальным линиям.
- Последующие сваи вбиваются в необходимых местах между краеугольными с выравниванием по необходимому горизонтальному уровню.
Готовый проект двухэтажного дома из бруса на свайном фундаменте
- Последний этап – это заливка монолитного ростверка или монтирование сборной его конструкции.
Ошибки при заливке фундамента частями
Из-за специфики заливки фундамента частями есть ряд достаточно распространённых ошибок. Среди них:
Начало работы без плана. Конечно, продуманный план важен всегда, но при заливке частями его отсутствие особенно критично, поскольку каждая следующая заливка должна происходить в точно намеченный срок.
- Неравномерная укладка смеси.
- При «холодном шве» обязательно следует очистить поверхность перед следующей заливкой.
- При «горячем шве» поверхность необходимо закрывать (например, рубероидом).
- Перед заливкой зимой нужно очистить поверхность от снега и льда.
- Обязательно учитывать температурные условия, определяя интервал между заливками методом «горячего шва», ведь он может меняться в разы.
Источник
Как утеплить столбчатый фундамент дома — видео, инструкция
Предисловие. Нужно ли утеплять столбчатый фундамент дома? Однозначно скажем, что нужно. Правильное утепление столбового фундамента своими руками поможет сберечь тепло, а значит деньги на отопление дома. Рассмотрим в статье схемы для самостоятельного утепления, материалы для утепления столбового фундамента, а также покажем видео, как утеплить столбчатый фундамент своими руками.
Столбчатый фундамент состоит из столбов дерева, бетона, кирпичаили бута. Столбы размещают ниже глубины промерзания грунта. Столбы идут по всему периметру здания через 1,5 – 2,5 м. Их обязательно ставят в углах и местах пересечения внутренних стен. Столбы возвышаются обычно из земли на 0,25-1 м. По верхним торцам, для жесткости конструкции заливают армированный ленточный фундамент или ставят обвязочные балки.
Разновидности устройства столбчатых фундаментов
Если столбчатый фундамент изготовлен из бута или бетона, то после распалубки наружную поверхность столбов самостоятельно гидроизолируют битумом в два слоя с рубероидной прокладкой. Вместо битума лучше использовать проникающую гидроизоляцию, например, пенетрон. Также необходимо обработать и ленточный фундамент или ростверк (обвязочные балки) от повышенной влажности грунта.
Чем утеплить столбчатый фундамент дома
Утепление столбчатого фундамента чаще делают, используя экструдированный пенополистирол (торговая марка – Пеноплекс). Также при утеплении напыляют вспенивающийся пенополиуретан. Чтобы правильно выбрать утеплитель для столбового фундамента необходимо вкратце рассмотреть основные виды утеплителей, их технические и теплоизоляционные характеристики.
Материалы для утепления фундаментов
Пенопласт больше подходит для внутреннего утепления столбового фундамента, но многие из-за невысокой стоимости материала используют его при наружной теплоизоляции фундаментов. Но лучше пенопласт заменить на утеплители, которые имеют более высокую прочность и не боятся повышенной влажности от грунта.
Керамзит также является недорогим утеплителем столбового фундамента, его застройщики используют следующим методом: с внутренней стороны столбчатого фундамента делают опалубку из досок и засыпают ее керамзитом на 30-40 см.
Минеральная вата, как и пенопласт, используется для утепления столбчатого фундамента изнутри, минвата поставляется в рулонах и плитах. Она обладает высокой водопоглощаемостью и сжимаемостью. Поэтому при ее использовании утеплитель следует тщательно защитить от влаги пароизоляцией.
Пеноплекс
Схема утепления столбчатого фундамента
Теплоизоляция столбчатого фундамента пенопластом или другим утеплителем делается сразу по окончании гидроизоляции с захватом ростверка и части стены дома на 25 – 40 см. При утеплении фундамента снаружи, его штукатурят цементно-песчаным раствором или смесями, эту процедуру можно выполнить своими руками, так как это не требует особой сноровки и большого опыта в строительстве.
Схема утепления столбчатого фундамента своими руками
Столбы столбчатого фундамента обшивают брусками или досками на полную глубину. Необходимо сделать не несущий цоколь схема утепления походит на утепление свойно винтового фундамента минватой, поскольку их конструкция во многом схожа. На засыпке стелят утеплитель (пенополистирол, устойчивый к влажности и механическим повреждениям) шириной около 400 – 500 мм, чтобы закрыть холод идущий от земли.
Если между столбами не будет цоколя, то полностью утепляют только ростверк снизу. Такую систему смонтировать самостоятельно тяжело, поэтому проще сделать утепленный трехслойный пол из минеральной ваты на первом этаже с толстой теплоизоляционной прослойкой, подобной способ применяется строителями и при утеплении подвала дома или выгребной ямы своими руками.
Как утеплить столбчатый фундамент дома
Как утеплить столбовой фундамент
Чтобы утеплить столбчатый фундамент пенополистиролом, листы крепят дюбелями с грибком или наклеивают при помощи клеевых составов на цоколь. Пеноплекс морозоустойчив, влагостоек, с высокой механической прочностью, экологичен, сохраняет свои свойства во влажном грунте и гарантирует утепление фундамента на долгие годы
Швы пеноплекса заделывают пеной или используют листы с кромкой. Снаружи пенополистирол защищают от солнечного ультрафиолета цементной штукатуркой или панелями ПВХ. Чтобы влага и вода не поднималась из земли, цоколь и грунт под домом закрывают слоем гидроизоляции. Далее мы покажем видео,
как утеплить столбчатый фундамент пеноплексом своими руками.
Столбчатый фундамент на склоне
Самый дешевый из всех типов фундаментов –столбчатый, и его можно сделать на любом склоне. Дешевизна определяется маленькими трудозатратами, небольшим объемом стройматериала и тем, что для строительства такой основы вам потребуется всего один помощник.Столбы можно делать из любого подручного материала – кирпича, бетона, ж/б блоков, бетонных, асбоцементных или металлических труб. Опоры устанавливаются на расстоянии не больше 1-1,5 метров друг от друга, а также в точках пересечения несущих стен и по углам здания.
Особенности свайного и столбчатого фундаментов:
- На них можно строить легкие дома из бруса, рубленный дома, каркасно-щитовые строения.
- Оптимально подходят для домов, строящихся на склоне.
- Дешевизна строительства.
- На основания не влияет глубина промерзания грунта.
- Многолетняя эксплуатация.
- Возможность монтажа в любое время года.
- При высоком уровне грунтовых вод столбчатый и свайный фундаменты закладывать не рекомендуется.
Ленточный фундамент на склоне
Если уклон участка небольшой, а дом предполагается тяжелый, то ленточный фундамент будет оптимальным вариантом. Единственный недостаток – дороговизна. Строительство ленточного основания на склоне израсходует около 30% строительной сметы. Варианты:
- Мелкозаглубленный или заглубленный.
- Монолитный или сборный.
- Железобетонный, кирпичный, каменный.
Рядом с обрывом ленточное основание можно заливать только в том случае, если угол между дном котлована и дном обрыва составляет не больше 30 0. На очень крутом склоне необходимо делать ступенчатый ленточный фундамент с горизонтальным основанием траншеи, что значительно удорожит такую конструкцию. В любом случае обрыв необходимо укрепить дополнительной насыпкой земли.
Строительный секрет,как вычислить угол 90 0 без теодолита: На углу площадки забейте колышек и привяжите к нему две веревки длиной 3 и 4 метра. Если развести концы на 5 метров друг от друга, то образовавшийся угол будет в 90⁰.

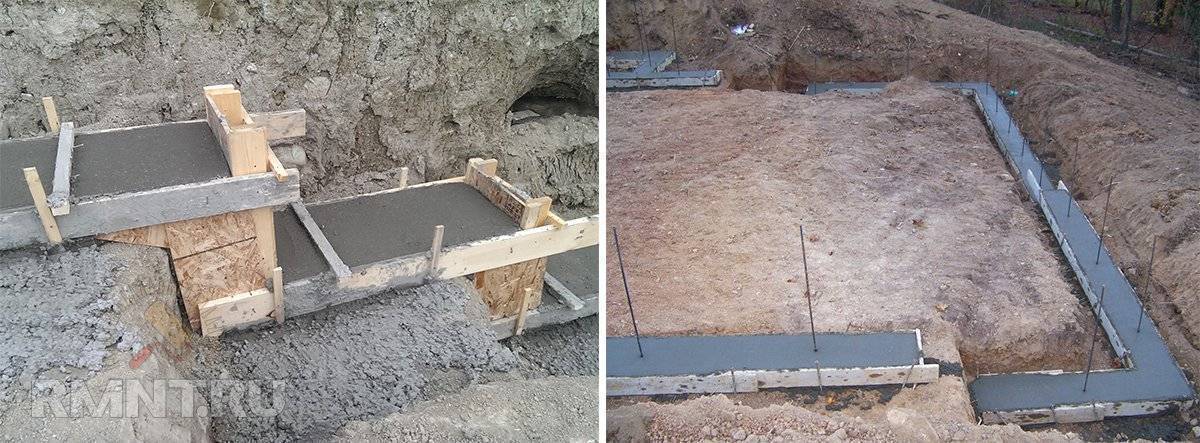

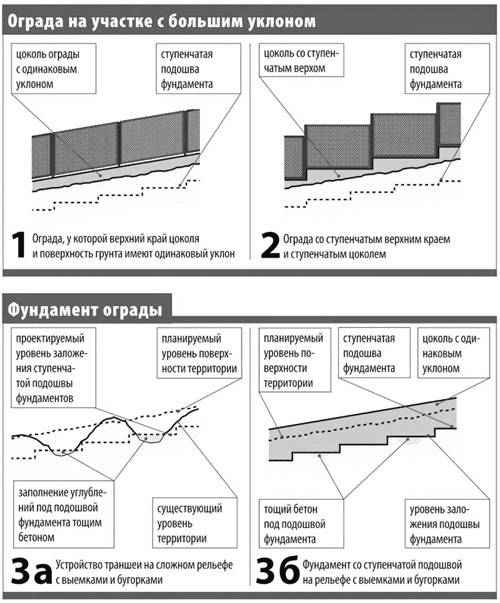

Ступенчатый фундамент – отличный способукрепления основания на склонах
Мелкозаглубленный фундамент потребует намного меньше раствора и заделки ступеней, так как его делают на участках с небольшим уклоном. Для заглубленных ленточных фундаментов на сильном склоне ступеней понадобится больше – в зависимости от глубины траншеи и крутизны склона. Такое основание позволяет доступно организовать ступенчатые подвальные помещения в доме именно за счет крутизны участка. Для ступенчатого варианта горизонтального основания не требуется – нужно только верхние чести лент соединить мощной рандбалкой. В таком доме подвал будет размещаться или в пределах одной ступени склона, или сам подвал нужно будет строить ступенчатым.Над подвалом нужно делать сплошное перекрытие.
Общий градус уклона ступенчатойосновыповторяет естественныйрельеф площадки, и с точки зрения строительства здания это очень экономно. Верхняя траншея на откоседелается с минимально возможной глубиной, поэтому большого объема земляных работ не будет. Для укрепления склона делаются удерживающие сооружения (подпорные стены, анкеры, нагели, контрфорсы, опояски, и т.д.), требования к которым описаны в СП 116.13330.2012. Также на участке проводится террасирование – поступенчатое выравнивание площадки.
Фундамент из плит
Плитный фундамент обустраивается из любых железобетонных плит – цельных или решетчатых. Это – самый дорогой тип основание, так как к цене самих плит прибавляется стоимость бетонной подушки, которая заливается на дно траншеи.Плит на крутом склоне потребуется много, и все щели между ними также необходимо заделать бетонным раствором. И в любом случае для предотвращения сезонного сдвига плит делается ростверк по всему периметру и по внутренним лентам основания. Но правильно выполненный плитный фундамент может выдержать любые нагрузки – как от тяжелого здания, так и от подвижек грунта.
Главные преимущества плитных фундаментов:
- Легкий монтаж и простое строительство.
- возможность укладки плит на крутых склонах, в любых типах грунтов.
- Дороговизна строительства – для укладки плит понадобится автокран, для рытья траншеи – экскаватор, для устройства бетонной подушки и заливки швов – много раствора. И силами одного-двух человек здесь не обойтись – придется нанимать бригаду строителей.
Вывод: Даже на самом геологически сложном участке можно построить дом. Правильный выбор фундамента – половина успеха, которая обеспечит долговечность и надежность любого здания – от деревянного до малоэтажного.
