Как сделать Буронабивные сваи: технология с ростверком и фундамент своими руками

Особенности технологии

В строительстве буронабивной фундамент становится все популярнее. Это объясняется преимуществами этой технологии, позволяющей возводить сооружения практически на любых грунтах. К особенностям буронабивных свай относят:

• Широкая область применения, возможность использования как на плотных, так и на зыбких грунтах (пучинистых или сыпучих почвах, возле водоемов).
• Быстрое возведение фундамента. Технология с применением буронабивных свай позволяют сделать все работы быстрее, чем заливка ленточного основания или .
• Построенный с соблюдением всех нормативов, фундамент на буронабивных сваях прослужит не менее 150 лет.
• Простота конструкции за счет сравнительно небольшого объема земляных работ, достаточно пробурить скважины.
• Возможность самостоятельного выбора диаметра и высоты опор, типа армирования, в зависимости от свойств грунта и конструктивных особенностей здания.
• Повышенная несущая способность. Такой фундамент может выдерживать вес многоэтажных, промышленных здания, массивных железобетонных сооружений.

Диаметр сваи подбирается согласно действующим СНиП после геодезических изысканий, учета климатических и геологических особенностей. Непосредственно при проектировании рассчитывается масса здания, количество опор и определяется тип грунта. Информацию о несущей способности буронабивных свай на разных грунтах можно найти в таблице:

Технология буронабивного фундамента имеет недостатки, к которым относят:

• использование тяжелой техники для бурения, установки обсадных труб, армирования на крупных строительных объектах;
• относительная сложность технологических процессов;
• необходимость расчетов.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

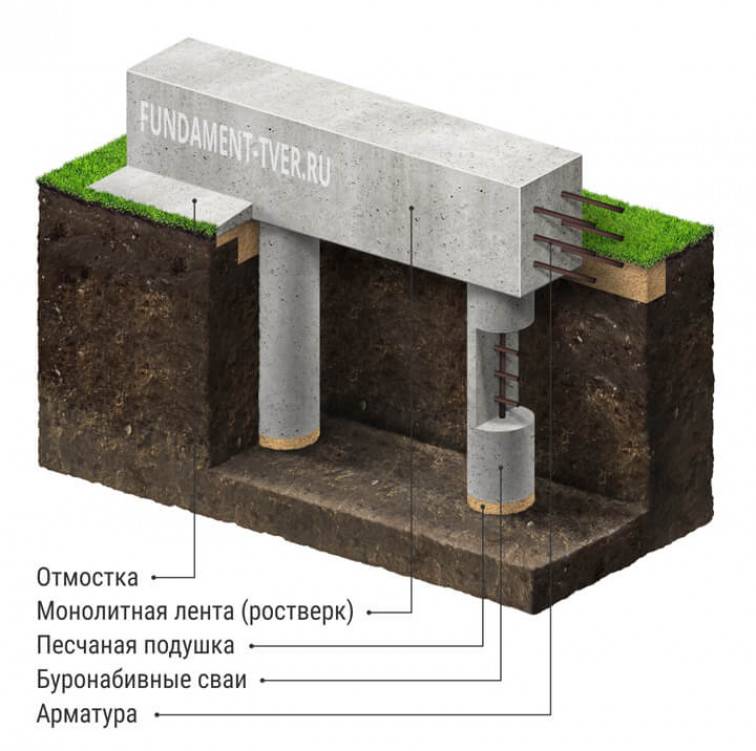

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;
• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Достоинства и недостатки буронабивного фундамента

Преимущества:

• Надежность. Очевидно, что технология, связанная с созданием бетонных опор, является надежной для большинства существующих условий. Практика показывают, что буронабивные сваи могут иметь различные габариты, а также многие другие параметры, которые могут идеально вписываться в тех или иных участках. Как мы уже говорили, бетонные элементы должны опираться на твердейшую часть грунта, что позволяет фундаменту отличаться высокой устойчивостью при любых условиях. Также мы упоминали, что буронабивной фундамент является лучшим решением для проблемных грунтов, где обычные основания оказываются практически бесполезными.
• Экономия времени и строительных материалов. При создании буронабивных свай нужно потратить достаточно немного строительных материалов. Это однозначный плюс, учитывая тот факт, что на сегодняшний день практически любые продукты, связанные со строительством, оказываются дорогими. Экономия времени состоит в том, что для возведения такого основания не нужно ничего придумывать, все крайне просто, так как ситуация заключается в обустройстве свай и дальнейшей заливке основания. Если говорить о других вариантах создания фундамента, то придется приложить много усилий, чтобы создать качественное укрепленное основание под проблемный грунт. В данном случае, если мы создаем буронабивные сваи, можно обустроить мелкозаглубленный ленточный фундамент, для создания которого требуется крайне мало строительных материалов.
• Практичность. Прежде всего, практичность создания буронабивного фундамента заключается в отсутствии необходимости в специализированном транспорте. Нужно иметь несколько труб, которые позволят произвести заливку, и саму бетонную смесь, которая является основой строительных мероприятий.
• Восприятие крупных нагрузок. Как известно, ближайшим конкурентом буронабивного фундамента является основание из забивных свай. Ситуация обстоит таким образом, что при помощи труб крупного диаметра можно создать немалые бетонные сваи, которые смогут воспринимать куда большие нагрузки чем забивные сваи. Соответственно, появляется некоторая свобода действий, связанная с допустимыми нагрузками на основание, а это значит, что габариты создаваемого сооружения могут быть крупнее.

Недостатки:

• Трудоемкость. Несмотря на ряд преимуществ, которые указаны выше, высокая трудоемкость проводимых работ для многих может оказаться серьезной проблемой. Можно с уверенностью говорить, что для работ по созданию буронабивного фундамента потребуется немало людей. Но в то же время многое зависит и от специфики основания, а также от масштабов запланированных работ. Однозначная сложность работ, которые нужно провести для создания основы дома, заключается еще и в необходимости пробурить достаточно глубокую скважину. Нередко для этого используются специальные приспособления.
• Сложность расчета фундамента. Практика показывает, что при равномерном размещении буронабивных свай могут возникнуть проблемы, связанные с крупным разбросом несущей способности. Это связано со спецификой грунта, различными характеристиками бетонных опор, а также от многих других факторов. Практика показывает, что разброс несущей способности может составлять до 30%. Это говорит о том, что в некоторых условиях целесообразно обратиться к специалистам, которые за определенную плату предоставят достаточно качественные расчеты, позволяющие эффективно использовать все ресурсы.
• Большой расход бетона. Учитывая тот факт, что вокруг создаваемых свай нельзя уплотнить грунт, получается, что расход бетона существенно увеличивается. Данная ситуация оказывается не самой оптимистичной, однако даже при таком раскладе бетона уходит куда меньше, чем при создании заглубленного основания.

Большое количество недостатков фундамента указывает на то, что во многих условиях это строительное решение может оказаться не самым подходящим, поэтому в каждом отдельном случае нужно анализировать все пункты и делать обоснованные выводы.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Расчет буронабивного фундамента с ростверком

В ходе разработки проектного задания выполняются расчетные действия по определению точного числа опорных свай и их размещение. Сваи выставляются рядами в соответствии с разметкой объекта, на его угловых участках, в точках пересечения стен и между этими местами.

Расстояние между опорами определяется общей массой строящегося объекта: чем он тяжелее, тем больше столбов потребуется, и расстояние установки будет меньше.

Устанавливая сваи собственными силами рекомендуется проверять по уровню оголовки, которые должны возвышаться над поверхностью на одной высоте.

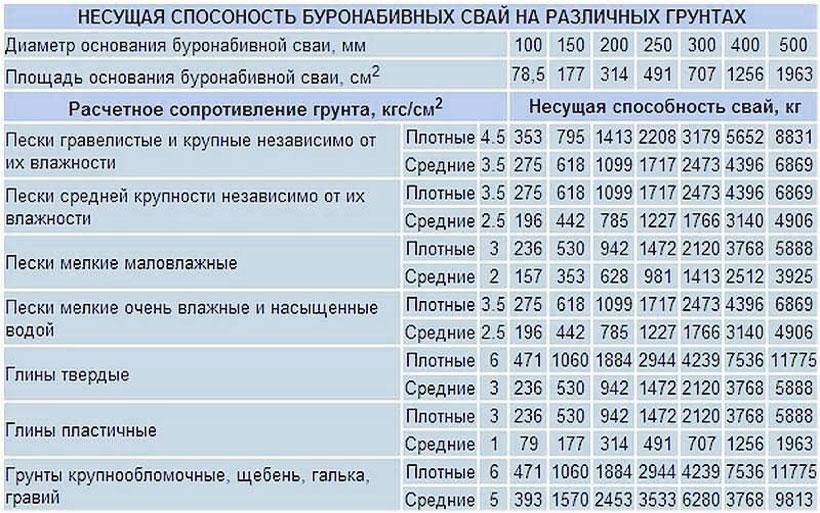

Рассмотрим, как выполняется расчет несущей способности буронабивного фундамента с ростверком.

Чтобы определить необходимое количество опорных элементов, потребуется два исходных показателя – масса объекта и несущие возможности отдельного элемента. Определение прочности одной сваи зависит от марки применяемой бетонной смеси. Если используется М100, то опора выдержит до ста килограмм на квадратный сантиметр. Сечение сваи 200 на 200 мм создает площадь опоры в 400 см. кв. Значит, опорный столб выдержит нагрузку в сорок тонн.

Следовательно, несущие возможности почвы значительно ниже, чем свайные. Получается, что определение потребности в сваях и их несущих характеристик будет недостоверным, если не учесть показатель прочности грунтового состава.

Ростверк объединяет всю конструкцию и повышает устойчивость основы. Если буронабивной фундамент устраивается без ростверка, следует выполнить расчеты, гарантирующие установку всех опор на необходимую глубину, гарантирующую, что сооружение не просядет и не «выдавится» морозным пучением.

Схема создания буронабивного основания

Строительство буронабивного фундамента представляет собой более трудоемкую задачу.

Порядок действий:

Разметка участка

Производится удаление лишней растительности или предметов. Поверхность участка планируется, при необходимости удаляется верхний слой почвы.

Затем с помощью колышков отмечаются точки создания буронабивных свай.

Необходимо следить за точностью соответствия проектным данным, тщательно отмерять все расстояния.

Обязательно проверять диагонали и следить за их равенством. При обнаружении любых несоответствий сразу же исправляют ошибки.

Бурение скважин

По результатам разметки выполняется бурение скважин. Глубина определена в проекте, требуется только создание углублений в грунте.

Иногда используют ручной бур, чаще привлекают спецтехнику, что значительно ускоряет работу и повышает качество.

Если нужны глубокие скважины — от 3 м и более, ручными методами не обойтись.

Армирование

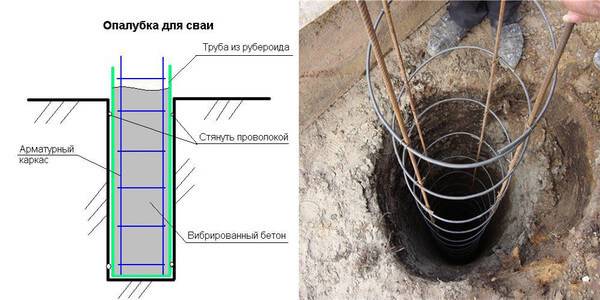

В готовую скважину опускают опалубку, роль которой выполняет отрезок пластиковой трубы нужной длины и диаметра.

Часто обходятся трубой, свернутой из руберида. Она остается в скважине и выполняет функции гидроизоляции.

Затем собирают арматурный каркас. Обычно он представляет собой пространственную решетку из 4 вертикальных рабочих стержней, соединенных поперечными отрезками из тонкой гладкой арматуры.

Размеры каркаса должны позволять свободно опустить его в скважину, но не давать ему слишком свободно болтаться в ней.

Оптимальное расстояние вертикальных стержней до стенок скважины — 3-5 см.

Заливка бетона

Для заливки используются тяжелые марки бетона от М200 и выше. Используется либо готовый материал, либо изготовленный самостоятельно тут же, на месте.

Бетоном заполняют всю полость скважины и производят штыкование — длинным прутком протыкают бетон, удаляя из него пузыри воздуха.

После заливки следует выдержать бетон для набора конструкционной прочности. Этот период длится от 20 до 30 дней в зависимости от диаметра скважин.

Обвязка

Обвязка буронабивных скважин представляет собой создание ростверка — Ж/Б ленты.

Ее размерфы близки к параметрам мелкозаглубленного ленточного основания, поэтому вся методика изготовления бетонного ростверка максимально приближена к технологии отливки ленты.

Вся разница между ними состоит в отсутствии опоры на грунт, что вынуждает строить опалубку в форме желоба с прочным днищем.

В результате получается мощный и прочный бетонный пояс, расположенный под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Буроинъекционные сваи

По своей сути буроинъекционные сваи ничем не отличаются от буронабивных. Разница лишь в технологии устройства. При буроинъкционном методе устройства свай бурение выполняется шнеком (буром) с осевой продольной полостью. После погружения бура на проектную отметку его начинают извлекать из скважины с одновременной подачей бетонной смеси под давлением. По окончании извлечения бура (шнека) получают скважину, заполненную бетоном. На завершающем этапе в неё вдавливается арматурный каркас.

Этапы технологии устройства буроинъекционных свай.

При такой методике к бетону предъявляют повышенные требования в части его состава и подвижности. Более жестким должен быть и каркас. Эти сложности с лихвой окупаются тем, что в данном случае можно избежать необходимости применения дорогостоящих обсадных труб. Их «извлекаемость» – хороший предлог для широкой дискуссии. В грунтах мягкопластичной консистенции после срока, необходимого для набора бетоном прочности, происходит «налипание» массы грунта на внешние стенки трубы, в результате чего извлечение по факту зачастую становится либо невозможным, либо требует очень мощного крана.

Вследствие необходимости бетононасоса и применения бура (шнека) с осевой полостью, этот «подвид» свайной технологии не нашел широкого распространения в частном строительстве.

Информация об опалубке

Когда устанавливаются буронабивные сваи с монолитным ростверком, может быть использована съемная опалубка для создания опор. Ограждения создаются из металла или пластика. Через 2 часа после заливки прочность бетона становится достаточно высокой, чтобы конструкция сохраняла нужную форму. Опалубка вынимается на следующем этапе.

Буронабивные сваи с ростверком, технология строительства которых должна быть вам известна, имеют и некоторые минусы. Среди них следует выделить отсутствие защиты опор от воздействия воды. Но технология позволяет создавать песчаную подушку, которая снижает воздействие промерзшей слоя. Если возникает потребность в формировании опалубки разных форм и диаметров, то свае можно придать конусную форму. При воздействии почвы на боковые стенки они будут вдавливаться, а не выталкиваться.

Этапы установки буронабивного фундамента

1 Этап. Рассчет фундамента под сваи

1. Первым делом стоит рассчитать участок застройки. Не волнуйтесь, для каркасного дома, не нужен мощный нулевой уровень. В каркасных домах стены легкие, но если вы строите массивный дом, то сваи придется делать толще на 30-40 мм, чтобы нагрузка на фундамент была соразмерна. Таблица рассчета поможет вам.

2 Этап. Размечаем участок

Выбрать расположения свай можно по разному, обычно это делают под основными несущими стенами дома, но также вы можете расположить буронабивные сваи в шахматном порядке.

3 Этап. Бурим скважины под фундамент дома

Разметить участок застройки, выкопать траншею, определить места расположения столбов и выровнять линию фундамента при помощи лески и уровня.

Размеры ростверка

Диаметр воронки составляет 30 см, а длина штанги — 5 м. Вначале определим количество столбцов, при этом учтем, что дом имеет размеры 5 Х 8 м. А расстояние между столбиками должно составить 1,5 м — коэффициент, который может быть максимум 2 м (рисунок 1).

Зная эти величины, определяем, что понадобится 10 свай, глубина залегания которых составляет 2 м, но при этом они выступают на 20 — 30 см над грунтом.

Высота ростверка составляет 0,25 м, а ширина не должна быть меньше ширины цоколя. Если цоколь не предусмотрен, тогда ширина ростверка должна быть равна ширине наружной стены, но не меньше 0,4 м. Лента расположена на расстоянии 10 до 15 см от грунта.

Гидроизоляция железобетонных свай

Такой тип изоляции производится с применение железобетонных опор, которые изготавливаются путем заливки бетона в специальные формы. Армирующие каркасы обеспечивают высокую прочность и жесткость конструкции. Для монтажа свай данного типа используют ударную методику, а также методику вдавливания, вибропогружения и бурения.

В результате этого обмазочные и распыляемые стройматериалы не будут эффективными при установке гидробарьера. Поэтому, оптимальным вариантом является гидроизоляция оголовка ж/б сваи в фундаменте с применением проникающих герметиков. Такой способ обработки гарантирует высочайший уровень защиты от проникновения внутрь грунтовых и дождевых вод.

Укладка бетона

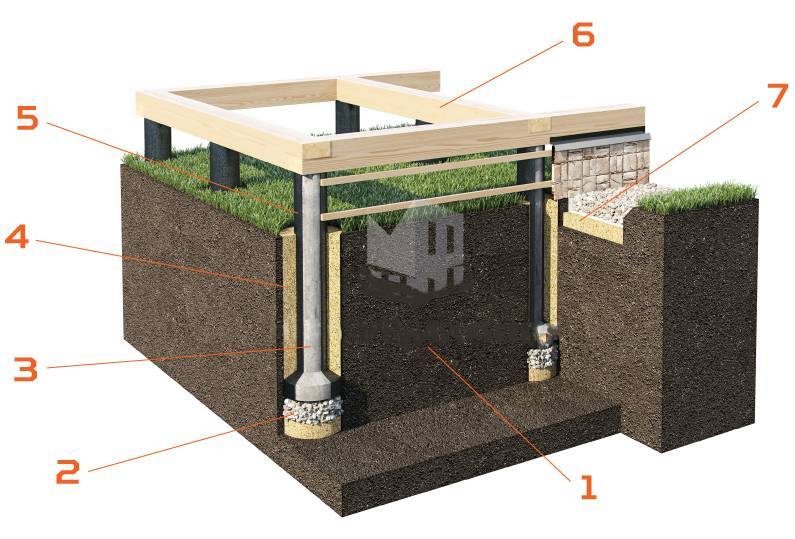

Схематическое отображение составляющих элементов буронабивного основания После того как процесс бурения завершен, сооружена опалубка и каркас, можно выполнять заливку бетонной смеси. Бетон укладывается слоями с поэтапным уплотнением – штыковкой. Для этого подходит только «тяжелый» раствор. Этот термин подразумевает использование следующих «тяжелых» заполнителей:

• кварцевый песок;
• щебень/гравий (прочных пород).

Бетонирование каждой буронабивной сваи выполняется непрерывно. Это означает, что временной промежуток между укладкой каждого слоя не должен превышать 1 часа. Процесс полного схватывания бетона завершается по истечении 28 дней, после чего можно нагружать полученную фундаментную конструкцию.

Преимущества фундамента на буронабивных сваях

Буронабивные сваи устанавливаются ниже уровня промерзания земли и обворачиваются в два слоя рубероида (в строительстве это называют «рубашкой») для гидроизоляции и снижения давления на сваи. Такое давление возникает в зимнее время и может вытолкать наружу всю конструкцию.

Данный способ строительства фундамента имеет ряд преимуществ:

• отсутствие опасности динамического воздействия на располагающиеся рядом сооружения и здания;
• сваи забивают на максимальную глубину промерзания земли;
• сваи идеальны для наклонного, рельефного и неустойчивого грунта;
• отсутствие вреда для окружающей среды;
• фундамент закладывается на любом удобном участке, что недопустимо для возведения иных видов фундамента;
• сваи подходят в качестве фундамента для строительства любого дома (каркасного, кирпичного, сруба и др.);
• дешевый вид фундамента по сравнению с монолитом или ленточным;
• быстрое возведение — 4-7 дней.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

• Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
• Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

• Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
• Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
• Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

• На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
• На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
• На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!
Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Расчет и схема расположения буронабивных свай

l = P/Q, где

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

• по углам дома;
• вдоль несущих стен с выбранным шагом;
• под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Если застройщик решил делать буронабивной вариант своими руками, ему нужно разобраться с особенностями проектирования такого основания. Так, буронабивные сваи монтируют рядами под всеми несущими стенами, сваи обязательно должны находиться под углами будущего дома.

Для того чтобы рассчитать диаметр свай, их количество и требуемое расстояние между ними, нужно учитывать структуру почвы, вес сооружения. Наилучшей несущей способностью отличаются полускальные и скальные почвы. Глинистые, песчаные, суглинистые грунты требуют больше свай.

Для определения веса будущей постройки нужно посчитать вес строительных материалов, используемых при ее возведении (включая кровельный «пирог»). Для этого существуют специальные справочные таблицы и СНиПы.

Чем больше будет весить дом, тем больше придется установить свай и тем меньше должно быть расстояние между ними.

Расстояние между сваями должно составлять как минимум 3 их диаметра. Если опоры будут установлены с меньшим шагом, это снизит несущую способность основания.
