Арматура
Расчет армирования ростверка – не менее важный этап строительства. Стальной каркас помогает фундаменту справиться с нагрузками, повышает его упругость, увеличивает период «жизни» основания здания.
Расчет необходимого количества арматуры для ростверка с нашим онлайн-калькулятором очень прост.
Перед этим нужно определить схему каркаса. И после этого занести показатели в соответствующие поля для дальнейшего расчета. Это:
- Количество поясов. Как правило, планируется два продольных: верхний и нижний.
- Количество рядов в каждом поясе. Это количество продольных стержней в конструкции каждого пояса. Учитываются и дополнительные (промежуточные) пояса, если таковые предусмотрены схемой армирования.
- Шаг поперечных и вертикальных стержней. Для создания прочного каркаса применяются вертикальные и поперечные перемычки (стержни). Они усиливают жесткость конструкции и формируют прямоугольное сечение ленты. Шаг — расстояние между соседними поперечными и вертикальными перемычками.
После внесения всех данных Вы получите исчисления, в которых будут указаны длины необходимой арматуры: продольной, поперечной, вертикальной и общей.
Монтаж армопояса для ростверкаФото из открытых источников
Расчёт буронабивного фундамента с ростверком
Перед выбором типа фундамента соберите информацию о типе почвы на вашем участке
Для того чтобы без ошибок подобрать необходимую конструкцию фундамента, требуется собрать информацию о грунте на участке застройки, а также определить величину общей нагрузки, которую будет оказывать объект строительства.
При определении состава почвы можно воспользоваться картой грунтов, а также пробурить шурф. Карты грунтов и грунтовых вод легко найти в интернете, а вот шурф можно сделать своими руками только при помощи специального инструмента для бурения. Каждый пласт земли анализируется по стандарту качества. В ГОСТе 25100-2011 “Грунты. Классификация” собрана информация, которая поможет разобраться в этом вопросе. При помощи ГОСТа можно определить качественный состав пластов земли.
Определение нагрузок состоит из нескольких этапов. Рассчитывается масса стен, перекрытий, кровли, оконных и дверных проёмов. Ориентировочно рассчитывается масса фундамента. Также для расчёта необходимы полезные нагрузки и снеговые.
Вместе с тем, для расчёта можно воспользоваться справочными значениями. К ним относится информация о несущей способности грунтов, значения полезных нагрузок для разных видов зданий и данные о снеговой нагрузке в зависимости от типа кровли.
Расчёт
Чтобы произвести расчёт, надо собрать всю информацию о территории, на которой планируется возведение конструкции.
Для расчётов нужны сведения о:
- физико-географических условиях;
- геологическом строении;
- гидрологических условиях;
- физических свойствах грунта.
На основе этой информации:
- определяются параметры ростверка;
- вычисляются нагрузки;
- рассчитывается глубина заложения;
- определяется необходимое количество опор;
- вычисляется диаметр свай или столбов.
Эту работу желательно поручить специалистам, так как минимальный промах в расчетах ведёт к плачевным последствиям.
Расчет буронабивного фундамента с ростверком
Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.
Расчет буронабивных свай
В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.
Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:
l = P/Q – тут:
- l – оптимальное расстояние между опорами
- Р – показатель несущей способности сваи
- Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)
Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = ). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.
Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.
Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину метра.
Расчет монолитного ростверка
Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:
В = М/L*R – тут:
- В – ширина ленты
- М – вес здания
- L – показатель длины ростверка
- R – точное значение несущей способности верхнего слоя почвы
Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.
Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.
Расчет армирования
Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.
Положение СНиП диктуют такие правила:
- Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
- Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
- Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.
Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.
Выполнение расчета:
- Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
- Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
- Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.
Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.
Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.
Частичная и полная опалубочная конструкция
Обустройство опалубки буронабивного основания строения Далее, выполняется установка опалубки в пробуренную скважину. Но, ее функцию может выполнять сам грунт, если он достаточно плотный и не обсыпается. Тогда выставляется только верхняя часть опалубочной конструкции для выполнения оголовков свай.
Итак, опалубкой может быть сам грунт, пробуренный наконечником в 200−250 мм на 90 и до 150 мм в глубину, с принятым в расчет состоянием почвы. Если же вследствие особенностей почвы ее приходится раскапывать, то в качестве опалубки можно брать металлические или асбестоцементные трубы соответствующего сечения. При устройстве буронабивного основания своими руками, можно свернуть рубероид, превратив его в подобие трубы.
Этот чехол специалисты называют «рубашкой», которую советуют делать на всю глубину сваи. Аргументация выполнения этого действия следующая. Приподнимающийся грунт «скользит по установленной защите или приподнимает его, оставляя само основание неподвижным». Помимо этого, «рубашка» не дает цементному молоку стечь в грунт, соответственно, не снижаются прочностные характеристики бетона.
Расчет основания с ростверком
Чтобы правильно выполнить все расчеты нужно учитывать особенности грунта, близость нахождения подземных вод и нагрузку от меблированного домостроения с учетом максимальной силы тяжести. Все расчеты, схемы лучше показать специалистам, чтобы они проверили их правильность.
На основе полученных данных рассчитывают необходимое количество свай и глубину их заглубления. Опора должна заглубляться ниже точки промерзания грунта на 20 см. Располагают сваи или столбы на каждом углу, в местах пересечения несущих стен с перемычками, под наиболее тяжелыми конструкциями дома (под колоннами, камином). Остальные опоры устанавливают на определенном расстоянии друг от друга.
После монтажа свай монтируют ростверк, если он устраивается в виде монолитной бетонной ленты, обязательно нужно усиливать его арматурой.
Монтаж буронабивных свай
Скважины делают обычные или с расширенным основанием (для домов с несколькими этажами)
По размеченным точкам начинается бурение скважин, в которые устанавливается опалубка, если она предусмотрена. В зависимости от исполнения делаются обычные скважины или с расширением в основании. Со дна скважины необходимо удалить рыхлую землю и утрамбовать основание. После производится устройство песчаного основания. Для таких подушек подходит материал с модулем крупности выше среднего. Лучше всего использовать песок крупной фракции.
Армирование фундамента производится при помощи арматурного каркаса. Он заранее изготавливается и после устройства скважины опускается в неё. Если в конструкции отсутствует монолитный ростверк, то помимо арматурного каркаса в верхние части свай могут быть помещены металлические закладные детали. На них впоследствии можно смонтировать металлические ригели. О том, как сделать опалубку для буронабивных свай, смотрите в этом видео:
В завершении монтажа производится процесс бетонирования свай. Существует несколько видов бетонирования в зависимости от формы свай. Желательно производить этот процесс одним этапом без перерывов. Бетон необходимо тщательно вибрировать для устранения пустот.
Буронабивные сваи с ростверком изготавливаются в соответствии со СНиП 2.02.03-85. В этих нормах и правилах описываются различные варианты обустройства свайных оснований.
Выполним работы на высоком профессиональном уровне
устанавливает сваи с ростверком. Мы создаем прочные, надежные, долговечные фундаменты, используя современные технологии. В нашем распоряжении есть необходимая техника, а высокая квалификация сотрудников позволяет эффективно решать сложные задачи.
Наша компания комплексно подходит к выполнению таких работ. Обратитесь к нам, и мы выполним предварительные исследования, проведем необходимые условия и обустроим фундамент. И все это – точно в сроки, указанные в договоре. Если у вас есть вопросы, наши специалисты оперативно предоставят необходимые консультации. Заказать
Закажите услугу у нас!
Когда следует его возводить
Свайно-ростверковый фундамент преимущественно изготавливают из железобетона. Это выдвигает вполне определенные требования к условиям строительства в части температуры воздуха — она не должна опускаться ниже +5°.
Это обеспечивает нормальный процесс застывания бетона и позволяет получить прочную отливку с заданными качествами. Поэтому оптимальным временем для строительства является теплое время года, в идеале — с конца апреля по конец октября (в некоторых регионах этот диапазон уже и ограничен тремя летними месяцами).
Не менее важными являются погодные условия, которые способны полностью испортить условия для выполнения работ — длительные дожди могут превратить строительную площадку в сплошное болото, что исключает всякую возможность строительства.
Эти особенности необходимо учитывать при планировании и определении сроков выполнения работ.
Из какого материала можно сделать ростверк для свайного фундамента
Ростверк может быть выполнен из различных материалов. Здесь все зависит от назначения и размера строения, а также от грунта, на котором оно будет находиться. Он может быть:
- Металлическим – применяются различные тавровые и двутавровые балки;
- Деревянным – это может быть брус или бревна;
- Бетонный или железобетонный – для этого делается опалубка, которая и заливается раствором.
Разберем эти виды более детально.
Изготовление свайного фундамента с монолитным ростверком и его особенности
Сам монолитный ростверк может быть двух разновидностей:
- Плитным – такой свяжет единым основанием все сваи фундамента;
- Ленточным – сваи будут связаны по периметру и несущим стенам полосой. Получается некое подобие приподнятого привычного фундамента.
Изготовление свайного ростверка с монолитным перекрытием по плитному типу требует больших затрат, нежели по ленточному, но при этом конструкция будет намного крепче и надежнее.
Монолитное основание выполняется в случае, если строение слишком большое
Но при всей прочности монолитного ростверка на сваях к сжатию, такой фундамент плохо переносит нагрузку на излом. Поэтому при устройстве подобных конструкций на болотистых, «плавающих» грунтах лучше выбрать другой материал.
Чтобы предварительно рассчитать затраты на выполнение подобных работ, можно воспользоваться такими документами, как государственные элементные сметные нормы на строительные работы (ГЭСН). Устройство монолитного ростверка в них четко прописано, включая не только материал, но и часы работы механизированных устройств, если они будут нужны.
Во всех остальных случаях достаточно ленточного
Статья по теме:
Устройство деревянного ростверка как наиболее удобный способ изготовления фундамента
Как уже упоминалось, деревянным ростверком на столбчатом фундаменте может послужить и первый венец бревен сруба. Однако, если собирается, к примеру, каркасная баня, то он устанавливается отдельно. Наилучшей формой для этого будет брус, размеры которого способны выдержать вес строения.
Устройство ростверка из бруса на столбчатый фундамент – это наиболее легкий и дешевый вариант. При этом дерево лучше выдерживает нагрузки на излом, а потому такие конструкции являются самыми распространенными. Конечно, если предполагается строительство двух- или трехэтажного здания лучше воспользоваться более прочным основанием, но для бани или дома в один этаж такого ростверка будет вполне достаточно.
И все же из бруса получается самый легкий, дешевый и простой вариант
Металлическое основание для строений – в каком случае подойдет подобный материал?
Металлический ростверк тоже неплох, но его устройство требует больших затрат, нежели деревянного. Дело в том, что тяжелые тавровые или двутавровые балки вручную поднять на сваи довольно проблематично, а значит придется заказывать технику. А это дополнительные затраты и время. К тому же металл подвержен коррозии, поэтому потребуется дополнительная обработка. Если недостаточно подготовить материал перед покрытием антикоррозийными веществами, то получится пустая работа и вся защита начнет отслаиваться в течение двух-трех лет.
Несмотря на то, что металл сам по себе достаточно прочен как на сжатие, так и на излом, многих может отпугнуть от его использования сложность монтажа. Здесь будут необходимы навыки сварных работ,ведь от качества шва тоже многое зависит.
Металлическая основа для фундамента довольно плохо переносит влажность, подвергаясь коррозии
Что такое ростверк
Единая конструкция достигается путем обеспечения жесткости ответственных узлов.
Достоинства основания в прочности, долговечности, возможности использования на любом капризном грунте – плывуны, глина, песчаник. Кроме того, из-за малого объема подготовительных этапов и отсутствия большого количества бетона, его считают самым дешевым из всех известных фундаментов.
Есть и недостатки – под объектом невозможно устроить подвал или погреб, так как крытая часть – стены – отсутствуют. Также высокий фундамент может стать проблемой в ветреную зимнюю погоду – наносы снега под полом не способствуют теплу. В этом случае выставляют забирку – кирпичный заслон, что ведет к удорожанию проекта.
Если для фундамента используют буронабивные сваи, то без строительной техники обойтись нельзя – требуется подготовить участок для въезда. Это также потребует денежных вложений.
Основные ошибки при возведении ростверка
При обустройстве ростверкового фундамента следует избегать типичных ошибок, которые приводят к нарушению целостности постройки:
- неудовлетворительное скрепление свай и ростверка;
- недостаточная глубина введения свай;
- неправильные расчеты нагрузи и количества опор.
Традиционные виды фундаментов – ленточный и плитовой не всегда подходят к некоторым типам местности, долго строятся, а также материалозатратны. Этих недостатков лишен свайный фундамент с ростверком – горизонтальной конструкцией, соединяющий заглубленные опоры из металла, армированного бетона или дерева. Грамотный расчет и правильное возведение такой основы дают уверенность в надежности и долговечности дома.
Технология строительства: основные этапы
Чтобы свайно-ростверковый фундамент смог выдержать эксплуатационную нагрузку, при выполнении монтажных работ следует тщательно соблюдать технологию. Предлагаем познакомиться с основными этапами и их содержанием.
Разметка и земляные работы
До начала строительных работ на участке выполняется подготовка территории. Если имеются насаждения или камни, мешающие формированию основания, их удаляют. Грунт выравнивается. Наносится разметка. Для определения положения опор свайно-ростверкового фундамента используются колышки с ниткой. Выясняется место наружной и внутренней стены. Контролируются положения диагоналей.
После выполнения разметки производятся земляные работы. Прокапывается траншея под ростверк. Её ширина зависит от назначения возводимого строения. Для жилых домов – 0,8 м, для хозпостроек – 0,25 м. Глубина траншеи – 0,7 м, отверстий под столбы 0,2–0,3 м. Сверлятся лунки под опоры. Делается это с помощью подходящего инструмента или спецтехники.
Земляные работы выполняются по предварительно выполненной разметке
Формирование песчаной подушки
Геометрия подготовленной траншеи контролируется с помощью уровня. На дно укладывается песчаная подушка толщиной не меньше 0,2 м. Для её формирования используется песок крупной фракции.
Песчаная подушка должна иметь достаточную толщину
Обустройство опалубки
Установка опалубки производится на подготовленное основание. Ширина ростверка должна быть больше толщины стен. В процессе сборки щиты следует надёжно зафиксировать, чтобы избежать смещений под массой залитого раствора.
ФОТО: skb44.ru Опалубка монтируется по всему периметру.
Монтаж свай
Выполняется монтаж свай выбранным способом. Опоры должны погружаться на достаточную глубину, чтобы исключить их смещение под действием неблагоприятных факторов.
Опоры должны располагаться вертикально
Заливка ростверка
После установки опор производится заливка ростверка. Для этого:
| Иллюстрация | Описание действия |
| Формируется два пояса из ребристой арматуры. | |
| Армирующие элементы устанавливаются в соответствующие места. Они должны обеспечить равномерно повышение прочности ростверка. | |
| Производится послойная заливка бетонной смеси. Состав равномерно перемешивается по объёму для исключения скопления пузырьков воздуха. | |
| Бетон накрывается плёнкой, чтобы предотвратить его растрескивание в процессе застывания. | |
| После застывания бетона, опалубка разбирается. Контролируются геометрические параметры сформированного ростверка. |
Утепление и гидроизоляция
Чтобы в доме было тепло и комфортно, по всему периметру возводимого дома выполняется гидроизоляция и утепление свайно-ростверкового фундамента. Чаще всего для этого используется пенопласт и монтажная пена.
Открытое пространство стоит утеплить
Глубина залегания грунта с достаточной несущей способностью
Для надлежащего восприятия проектных нагрузок нижняя лопасть сваи (если речь идет о модификациях с двумя лопастями, подробнее о которых в статье Особенности расчета двухлопастных винтовых свай) должна закрепиться в грунте с достаточной несущей способностью. При этом мощность слоя плотного грунта под сваей, как правило, должна быть не менее 1 метра.
Согласно статистическим данным, грунтовые слои с достаточной несущей способностью, как правило, залегают с отметки 1,8 метра от поверхности земли. И только в 5-7% случаев они располагаются выше. То есть глубина заложения свайно-винтового фундамента не может составлять менее 1,8 метра.
Уровень залегания грунта с достаточной несущей способностью можно определить с помощью адаптированной под малоэтажное строительство процедуры – геолого-литологических изысканий (подробнее Экспресс-геология (геолого-литологические изыскания) и измерения коррозионной активности).
Экспресс-геология также позволяет определить:
тип, свойства грунта;
уровень залегания грунтовых вод;
сложные грунтовые условия;
потенциально опасные геологические объекты и процессы и т.д.
Чтобы в процессе погружения сваи структура основания нарушилась минимально, и не произошло снижение его несущей способности, нужно на этапе проектирования подобрать рациональную конфигурацию лопасти (больше информации в материале Ключевые принципы подбора параметров лопастей).
Глубина промерзания грунта
Некоторые грунты подвержены морозному пучению. Осенью поры такого основания начинают заполняться водой, а затем лед, образовавшийся при замерзании, начинает вытеснять его вверх (при кристаллизации вода увеличивается в объеме в среднем на 12%).
Если оставить нижнюю лопасть сваи в таком слое, то она неизбежно начнет подниматься вместе с основанием. Даже если конструкцию не выдернет из почвы, сооружение все равно сместится или деформируется. Это, возможно, будет незаметно глазу, но окна, двери неизбежно весной станут открываться и закрываться не так хорошо как осенью. И эта ситуация будет повторяться из года в год, вынуждая Вас бесконечно что-то подгонять или ремонтировать.
Это требование не означает, что Вы можете пренебречь необходимостью расположения лопасти в слое грунта с достаточной несущей способностью. Винтовой свае в этом случае следует пройти отметку нормативной глубины промерзания, после чего нужно продолжать завинчивание до тех пор, пока лопасть не закрепится в грунте с достаточной несущей способностью, а мощность слоя такого грунта под сваей не составит не менее 1 м, о чем мы уже говорили ранее.
Не забывайте, что за уровнем промерзания должна находиться именно лопасть сваи, а не острие конуса. К примеру, для свай компании ГлавФундамент это расстояние составляет 0,2 м. Следовательно, при расчете этот показатель должен суммироваться с остальными.
Расчет глубины свайного фундамента
Таким образом, можно вывести следующую формулу:
Глубина расположения лопасти + Уровень залегания грунта с достаточной несущей способностью/Уровень промерзания грунта = Глубина заложения фундамента
Центральные и южные регионы (Москва, Пенза, Санкт-Петербург, Краснодар, Ростов-на-Дону и т.д.):
0,2 м + 1,8 м (грунты с достаточной несущей способностью) = 2 м;
Урало-Поволжье (Екатеринбург, Ижевск, Йошкар-Ола, Казань, Киров, Магнитогорск, Набережные Челны, Нижний Новгород, Нижний Тагил, Оренбург, Пермь, Саратов, Уфа, Челябинск и т.д.):
0,2 м +1,8 м (грунты с достаточной несущей способностью и уровень промерзания) = 2 м;
Западная Сибирь (Барнаул, Кемерово, Красноярск, Новокузнецк, Новосибирск, Томск, Тюмень и т.д.):
0,2 м + 2,3 м (уровень промерзания) = 2,5 м;
Восточная Сибирь (Иркутск и т.д.):
0,2 м + 2,8 м (уровень промерзания) = 3 м.
Стоит учесть, что на Юге России глубина промерзания либо незначительна, либо отсутствует вовсе, но есть большая толща слабонесущего слоя чернозема. Рассчитывая длину свай в этом регионе также необходимо опираться, прежде всего, на уровень залегания грунта с достаточной несущей способностью.
Чтобы определить грунтовые условия Вашего участка, запишитесь на выезд геолога.
Классификация
Буронабивной фундамент классифицируется в зависимости от технологии изготовления. На глинистых и других плотных грунтах используется методика НПШ (непрерывный полый шнек). Шнек представляет собой полую трубу, закрытую обратным клапаном, который не позволяет изымаемому грунту попадать в нее. К трубе крепится прочная спираль, поднимающая грунт на поверхность наподобие классического бура. При достижении нужной глубины в полость трубы подается под высоким давлением бетон. Он открывает клапан, постепенно заполняя скважину по мере поднимания шнека наверх. Чтобы сделать буронабивную сваю прочнее, в бетон, мощным вибратором, вводится армирующий каркас. После заливки свая оставляется до тех пор, пока раствор не наберет нужную прочность.
Вторая методика – устройство буронабивных свай с обсадной трубой, эта технология применяется на зыбких грунтах. Труба защищает скважины от обрушения при введении в нее армирующей конструкции или избыточного давления на залитый раствор. Для этого бурится скважина по диаметру трубы, которую помещают в нее при помощи вращения, вдавливания или просто устанавливают там. После этого бур извлекается из грунта, в скважину устанавливается арматура так, чтобы образовался около 60 мм. Затем заливается раствор с одновременным уплотнением, а обсадная труба постепенно извлекается из скважины.
Используемые материалы
Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:
- железобетон;
- дерево;
- металл.

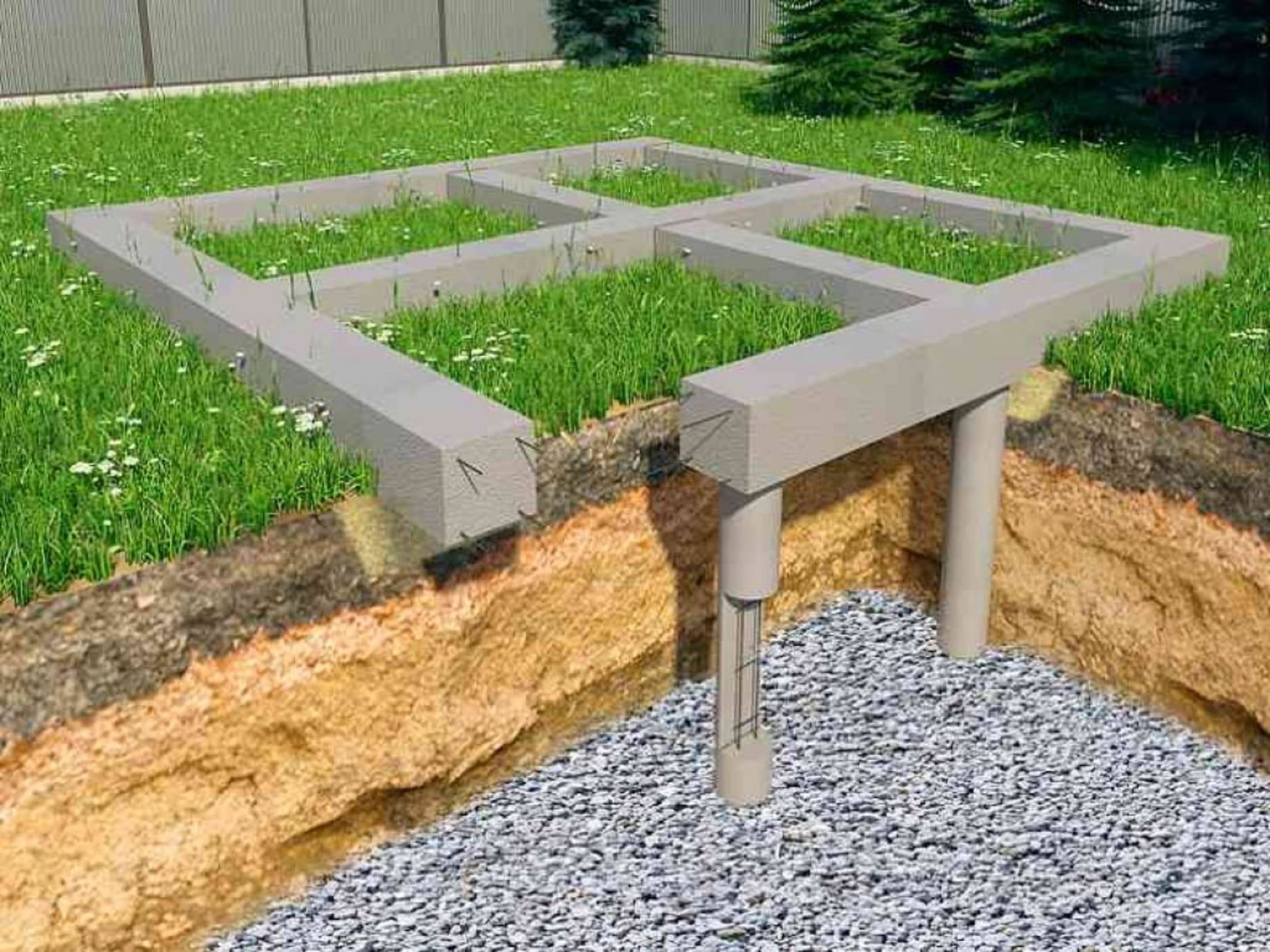

Свайные фундаменты с монолитными ростверками
Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.
Железобетонный ростверк висящего типа
Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

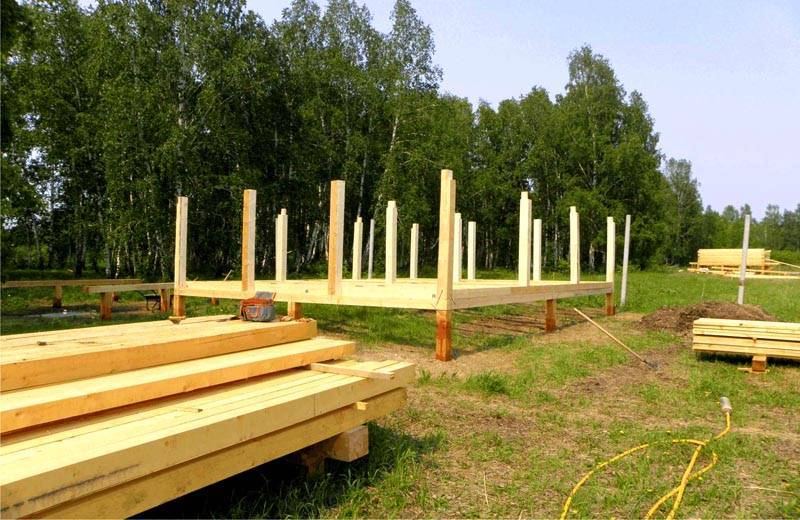

Конструкции из пиломатериала
Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.
Деревянная конструкция ростверка
Есть два варианта устройства пояса из пиломатериалов:
- При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
- Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.
Видео: устройство ростверка для деревянного дома

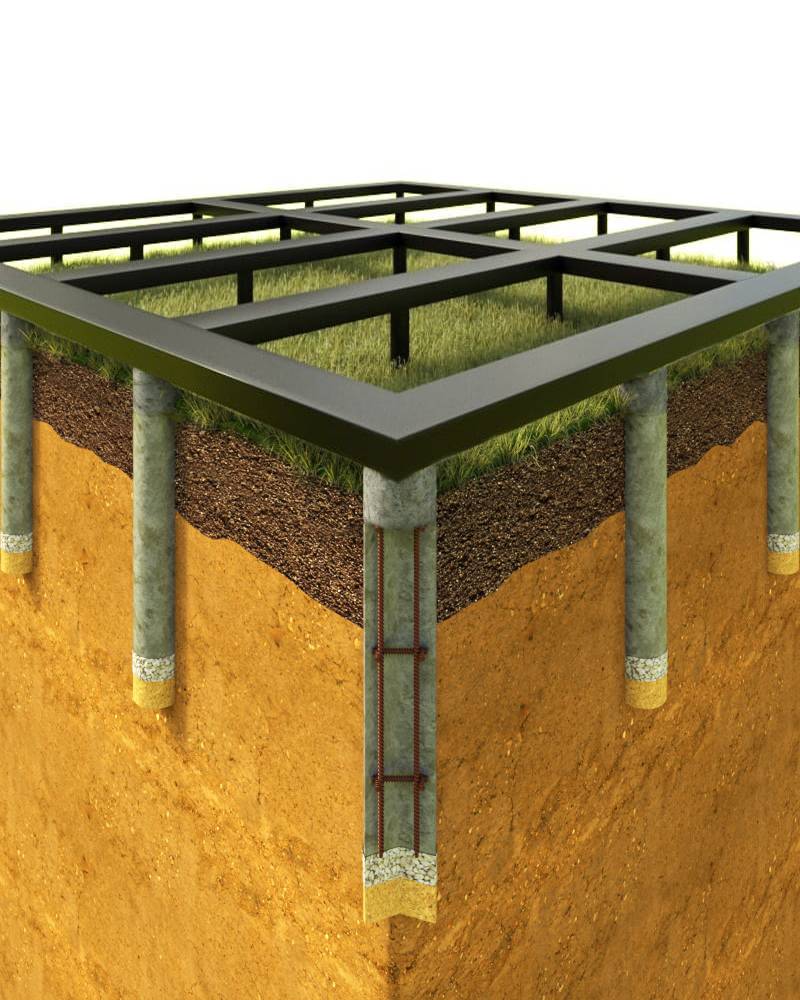

Металлический пояс для фундамента
Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.
Металлический ростверк на бетонных колоннах
Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.
