Пролеты между опорами в жилых поселках и за их пределами
Населенный пункт любого типа, дачный поселок, город и деревня имеют одинаковый статус для прохождения по ним ЛЭП. Расстояние между столбами определяется до 70 м при условии, что в момент максимального обледенения они не провиснут ниже 6 м в местах, где проходит дорога и тротуар. Провод должен быть изолированный.

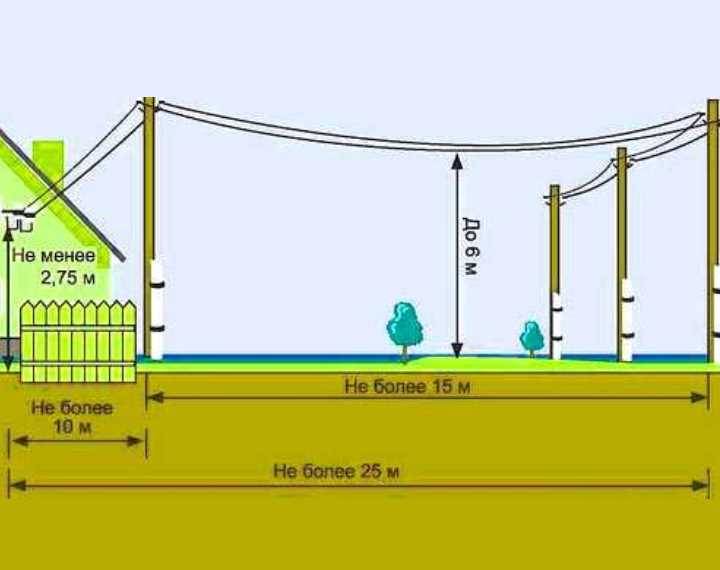

Освещение по улице в частном секторе устанавливается на столбах, расположенных вдоль дороги на дистанции друг от друга 30–50 м. В гараж и дом подвод электроэнергии осуществляется через самонесущий изолированный провод. Точка ввода должна быть не ниже 4 м от поверхности земли.
Если кабель протянут от столба через участок, устанавливается промежуточная опора, обеспечивающая подвес на высоте 7 м и максимальное провисание до 6 м. Деревья сажают на расстоянии более 5 м от провода. Непосредственно под линией можно делать огород с растениями в 0, 5 м высотой. Кустарник высаживается на расстоянии минимально метр от линии проекции кабеля.
Высоковольтные линии ЛЭП свыше 300 кВ не должны проходить по населенным пунктам любого типа. Удаление от ближайшего жилого дома должно соответствовать 100 м. Дистанция до границы участка без застроек составляет минимально ширину санитарной зоны в одну сторону.
Основанием для расчета длины пролетов ЛЭП служит ТП 25.0038, в котором отражена разработка расчетных дистанций для опор ВЛ 0, 28–35 кВ. Какое расстояние между столбами забора из профнастила? Типовой проект содержит таблицы размеров пролетов между железобетонными и металлическими опорами в зависимости от степени обледенения, ветровой нагрузки и типа провода по сечению и изоляции.
На основании заложенных в него данных можно проектировать, на какое расстояние устанавливать столб с СИП. Если протянут будет электрический провод, металлический или медный, без изоляции, то именно от этого зависит, насколько изменится пролет между столбами.
Забор устанавливается от ЛЭП на расстоянии 5 м. От дома линия электропередачи и опора должна располагаться не ближе 6 м.
2.5.238

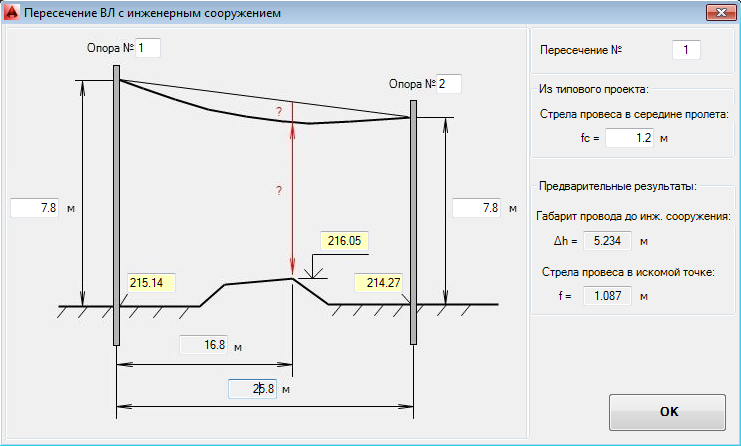

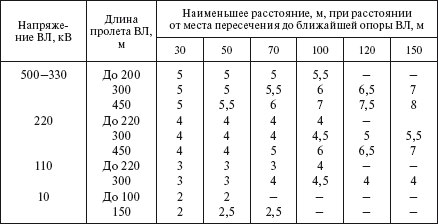

При пересечении ВЛ с подземным кабелем связи и ПВ (или с подземной кабельной вставкой) должны соблюдаться следующие требования:
1) угол пересечения ВЛ до 500 кВ с ЛС и ЛПВ не нормируется, угол пересечения ВЛ 750 кВ с ЛС и ЛПВ должен быть по возможности близок к 90°, но не менее 45°;
2) расстояние от подземных кабелей ЛС и ЛПВ до ближайшего заземлителя опоры ВЛ напряжением до 35 кВ или ее подземной металлической или железобетонной части должно быть не менее:
в населенной местности – 3 м;
в ненаселенной местности – расстояний, приведенных в табл.2.5.26.
Эквивалентное удельное сопротивление земли, Ом·м | Наименьшее расстояние, м, при напряжении ВЛ, кВ | ||
| До 35 | 110-500 | 750 | |
До 100 | 10 | 10 | 15 |
Более 100 до 500 | 15 | 25 | 25 |
Более 500 до 1000 | 20 | 35 | 40 |
Более 1000 | 30 | 50 | 50 |
Расстояние от подземных кабелей ЛС и ЛПВ до подземной части незаземленной деревянной опоры ВЛ напряжением до 35 кВ должно быть не менее:
в населенной местности – 2 м, в стесненных условиях указанное расстояние может быть уменьшено до 1 м при условии прокладки кабеля в полиэтиленовой трубе на длине в обе стороны от опоры не менее 3 м;
в ненаселенной местности: 5 м – при эквивалентном удельном сопротивлении земли до 100 Ом·м; 10 м – при эквивалентном удельном сопротивлении земли от 100 до 500 Ом·м; 15 м – при эквивалентном удельном сопротивлении земли от 500 до 1000 Ом·м; 25 м – при эквивалентном удельном сопротивлении земли более 1000 Ом·м;
3) расстояние от подземных кабелей ЛС и ЛПВ до ближайшего заземлителя опоры ВЛ 110 кВ и выше и ее подземной части должно быть не менее значений, приведенных в табл.2.5.26;
4) при прокладке подземного кабеля (кабельной вставки) в стальных трубах, или при покрытии его швеллером, уголком, или при прокладке его в полиэтиленовой трубе, закрытой с обеих сторон от попадания земли, на длине, равной расстоянию между проводами ВЛ плюс 10 м с каждой стороны от крайних проводов для ВЛ до 500 кВ и 15 м для ВЛ 750 кВ, допускается уменьшение указанных в табл.2.5.26 расстояний до 5 м для ВЛ до 500 кВ и до 10 м для 750 кВ.
Металлические покровы кабеля в этом случае следует соединять с трубой или другими металлическими защитными элементами. Это требование не относится к оптическим кабелям и кабелям с внешним изолирующим шлангом, в том числе с металлической оболочкой. Металлические покровы кабельной вставки должны быть заземлены по концам. При уменьшении расстояний между кабелем и опорами ВЛ, указанных в табл.2.5.26, помимо приведенных мер защиты необходимо устройство дополнительной защиты от ударов молнии путем оконтуровки опор тросами в соответствии с требованиями нормативной документации по защите кабелей от ударов молнии;
5) вместо применения швеллера, уголка или стальной трубы допускается при строительстве новой ВЛ использовать два стальных троса сечением 70 мм, прокладываемых симметрично на расстоянии не более 0,5 м от кабеля и на глубине 0,4 м. Тросы должны быть продлены с обеих сторон под углом 45° к трассе в сторону опоры ВЛ и заземлены на сопротивление не более 30 Ом. Соотношения между длиной отвода тросов и сопротивлением заземлителя должны соответствовать значениям и , приведенным в табл.2.5.27;
2.5.87

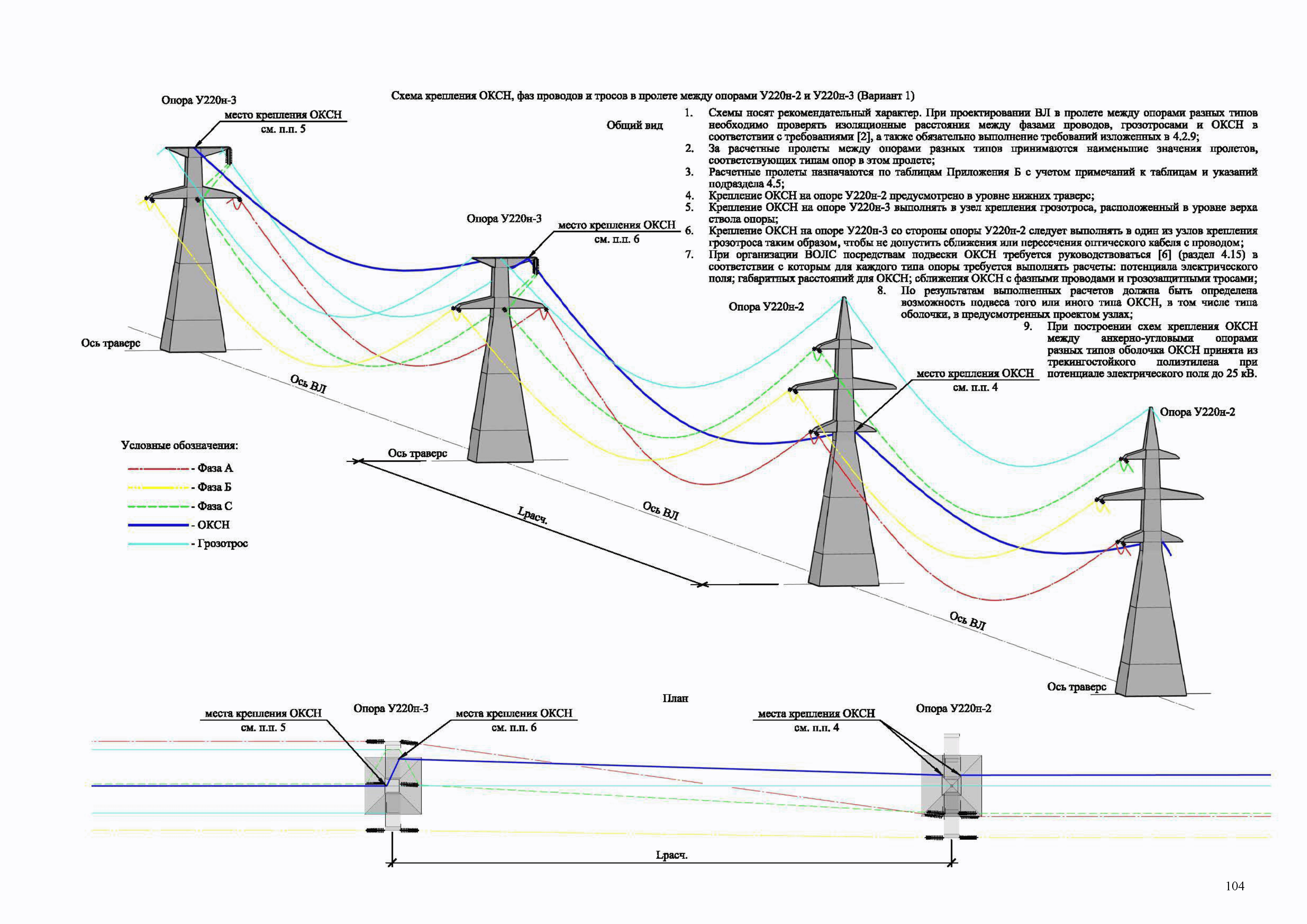

Расстояния между проводами ВЛ, а также между проводами и тросами должны выбираться:
1) по условиям работы проводов (тросов) в пролетах согласно 2.5.88-2.5.94;
2) по допустимым изоляционным расстояниям: между проводами согласно 2.5.126; между проводами и элементами опоры согласно 2.5.125;
3) по условиям защиты от грозовых перенапряжений согласно 2.5.120 и 2.5.121;
4) по условиям короны и допустимых уровней радиопомех и акустических шумов согласно гл.1.3, 2.5.81, государственным стандартам, строительным нормам и правилам.
Расстояния между проводами, а также между проводами и тросами выбираются по стрелам провеса, соответствующим габаритному пролету; при этом стрела провеса троса должна быть не более стрелы провеса провода.
В отдельных пролетах (не более 10% общего количества), полученных при расстановке опор и превышающих габаритные пролеты не более чем на 25%, увеличения расстояний, вычисленных для габаритного пролета, не требуется.
Для пролетов, превышающих габаритные более чем на 25%, следует производить проверку расстояний между проводами и между проводами и тросами согласно указаниям 2.5.88-2.5.90, 2.5.92-2.5.95, 2.5.120 и 2.5.121, при этом допускается не учитывать требования таблиц приложения.
При различии стрел провеса, конструкций проводов и гирлянд изоляторов в разных фазах ВЛ дополнительно должны проверяться расстояния между проводами (тросами) в пролете. Проверка производится при наиболее неблагоприятных статических отклонениях при нормативном ветровом давлении , направленном перпендикулярно оси пролета данной ВЛ. При этом расстояния между проводами или проводами и тросами в свету для условий наибольшего рабочего напряжения должны быть не менее указанных в 2.5.125 и 2.5.126.
Как натянуть кабельную линию?
Если так вышло, что данный провод провис в вашей зоне ответственности (ответвление от основной магистрали до вашего объекта собственности) и в акте соглашения на поставку электроэнергии записаны точки разграничения баланса, то ВЛ на этом участке является полностью вашим хозяйством.
Любые действия на ЛЭП производятся полностью обесточив данный участок, отключением секции на РП или воздушными разъединителями, и обезопасив себя, наложением переносного заземления с двух сторон от места работы. Натянуть провисший проводник можно после подачи заявления и получения разрешения от оперативного персонала или лица ответственного за данный участок и присоединение, и после отключения ими вашей линии от напряжения.
Для восстановления нормативных габаритов ЛЭП необходимо отсоединить все вводы, убрать виновников провисания — стволы деревьев или их ветки. Раскрутить бандажи на изоляторах освободив провод, оставив его свободно лежать на траверсах опор. Натяжка кабеля производится, как правило, с концевой анкерной опоры, которая имеет дополнительные подпорки, расположенные вдоль линии электропередачи компенсирующие нагрузку. Производят натяжку неизолированным алюминиевым проводником. Можно взять бывший в употреблении кусок около 20 метров. Посредством бандажа он соединяется с натягиваемым участком линии. После этого укладывается в щечки изолятора и производится натяжка провода. Теперь необходимо закрепить на изоляторе основной, куском из трех жил алюминиевым проводом как показано на фото:
Такая процедура производится со всеми изоляторами, вдоль натягиваемой линии до крайней опоры. После натяжки подключаются отводы и удостоверившись в готовности и безопасности линии, подают заявку на подачу напряжения.
Натяжка провода СИП происходит аналогично выше описанному методу, с той лишь разницей что вместо изоляторов используется специальная крепежная арматура и анкера, как показано на фото ниже:
Обратите внимание! Натяжка проводов осуществляется с небольшим провисанием, около полуметра, для компенсации температурных изменений в летние и зимние периоды. Для натяжки линии ЛЭП, СИП или тросовой проводки, как восстанавливаемой так и вновь прокладываемой, используют ручные лебедки, трещотки или «лягушки», растягивая кабель между пролетами или опорами, на участке к дому или гаражу
Фиксируя в натянутом состоянии к анкерам и крепежной арматурой. На видео ниже наглядно показывается, как натянуть провод от столба к дому:
Для натяжки линии ЛЭП, СИП или тросовой проводки, как восстанавливаемой так и вновь прокладываемой, используют ручные лебедки, трещотки или «лягушки», растягивая кабель между пролетами или опорами, на участке к дому или гаражу. Фиксируя в натянутом состоянии к анкерам и крепежной арматурой. На видео ниже наглядно показывается, как натянуть провод от столба к дому:
Этапы подключения электричества к дому
А на этом видео вы можете просмотреть технологию натяжки провода ручной лебедкой:
Как натянуть СИП лебедкой
Вот и все, что мы хотели рассказать о том, как натянуть провод от столба к дому и куда звонить, если вы обнаружили что кабель между зданиями или опорами провис. Как вы видите, натяжку кабельной линии нужно доверять специалистам, которые с помощью приспособлений могут быстро, а главное безопасно выполнить все работы!
Будет интересно прочитать:
- Какой кабель выбрать для подключения дома к сети
- Как подключить участок к электричеству
- Требования к монтажу электропроводки
Инженеры всегда точно рассчитывают, сколько меди потребуется для проводов. Медь стоит дорого, её стараются всюду сэкономить.
Но вот связисты начинают подвешивать провода. Казалось бы, они должны натянуть их потуже, чтобы провода не провисали, тогда их потребуется меньше. Но на самом деле провода никогда не натягивают туго. Сделать этого нельзя потому, что длина проводов всё время меняется. Летом они бывают длиннее, а зимой короче. Ночью они тоже укорачиваются, а днём удлиняются.
Все металлические изделия заметно сокращаются от холода. Если в летний день туго натянуть провода, то зимой заметно уменьшатся в длине и так сильно натянутся, что могут лопнуть.
Сколько расстояние между опорами освещения, столбами фонарными
Расстояние между фонарными столбами, опорами освещения
При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: «Сколько метров между фонарными столбами освещения?», «Какое расстояние между фонарными столбами?», «Какой пролет между столбами освещения?». Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.
Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения
Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.
Тяжение СИП через динамометр
При использовании динамометра, одного усилия тяжение, взятого из таблицы не достаточно. Необходимо еще знать приведенный анкерный пролет. Что это такое?
Это пролет или пролеты на ВЛ между двумя анкерными опорами. Между ними может быть как одна, так и несколько промежуточных опор.
При этом в расчетных таблицах указываются данные именно для приведенных пролетов. Они представляют из себя некое среднее математическое значение.
Связано это с тем, что линии не бывают всегда равномерными. И расстояния между опорами иногда отличаются на несколько десятков метров.
Допустим, у вас есть два анкера и одна промежуточная опора между ними. Длина первого пролета 40 метров, а второго всего 10м. Понятно, что при одинаковом тяжении, в большем пролете стрела провеса всегда будет больше.
Поэтому само тяжение, определяется именно для усредненного значения. Рассчитывается средний приведенный пролет по следующей формуле:
Li – это длина одного пролета в метрах или км
∑Li – сумма всех пролетов
Рассчитав значение по этой формуле, вы получите итоговый приведенный пролет. Для нашего случая (40м+10м) он будет 25м.

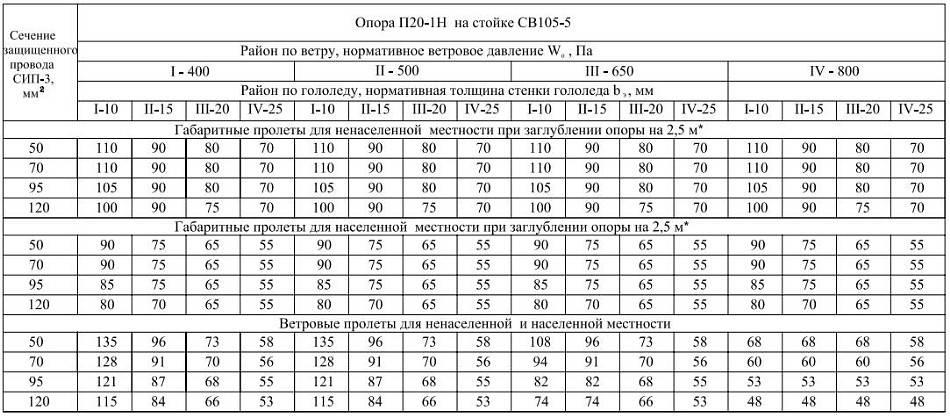

Далее с помощью интерполяции в таблице ищем требуемое тяжение. В табличных данных при пролетах до 40м, значения разбиты с шагом в 2м.
При более длинных расстояниях, обычно фигурируют целые значения 40-45-50м. Вам понадобится подобрать ближайшее.
Узнав требуемую величину, натягиваете СИП на конечной опоре через динамометр.
Для того, чтобы сделать это правильно — просто контролируйте показания шкалы измерительного прибора, дабы не выйти за границы этого усилия.
Удаленность защитной зоны линии электропередачи
Ее отступ в каждую сторону зависит от номинального класса напряжения (проектного). Например, охранная зона ЛЭП 10 кВ составляет 10 метров (за некоторыми исключениями).
Линии электропередачи
Данное расстояние определяется стандартом, принятым на основании исследований особенностей того или иного напряжения. Эта дистанция отмеряется в каждую сторону от линии. Получается, что такая зона ЛЭП выражена тоже в виде линии, но охватывающей и сами сооружения, и немного территории рядом.

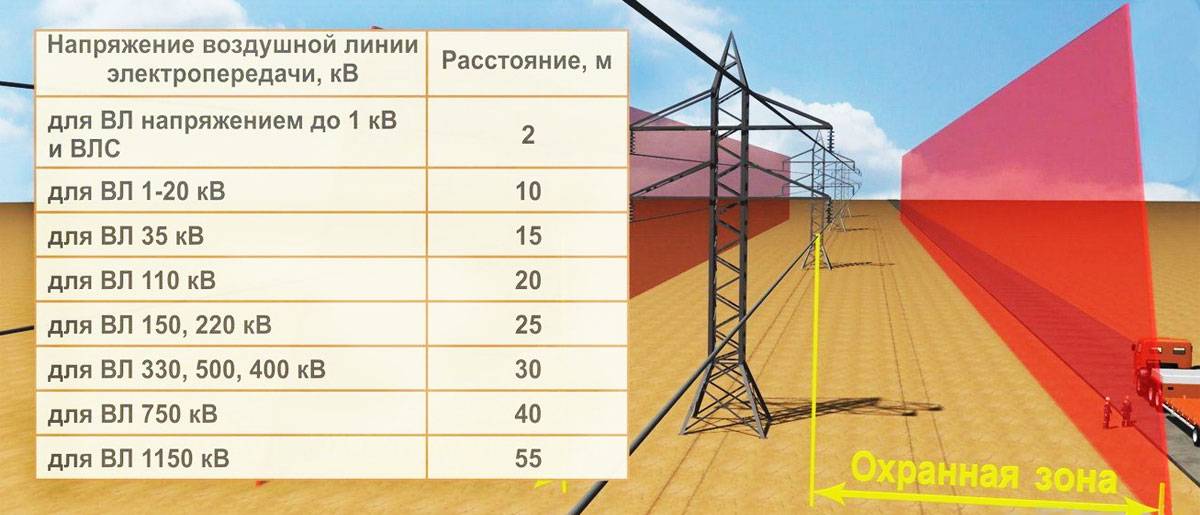

В таблице ниже представлены установленные по документам расстояния в каждую сторону от электролиний для различных классов напряжения. Эти правила насчет зоны ЛЭП соответствуют СНиП, СанПиН и ПУЭ и обязательны к соблюдению
Так что прежде чем затевать вблизи от нее какую-либо стройку, важно удостовериться, что это не противоречит законодательству
| Класс напряжения | Расстояние |
| До 1 кВ | 2 м |
| От 1 до 20 кВ | 10 м |
| 35 кВ | 15 м |
| 110 кВ | 20 м |
| 150 кВ, 160 кВ, 220 кВ | 25 м |
| От 300 до 500 кВ | 30 м |
| 750 кВ | 40 м |
| 1150 кВ | 55 м |
Важно учесть, что если линия относится к классу напряжения 1 кВ, 10 кВ или 20 киловольт, на то, сколько метров в каждую сторону требуется отступить, влияет тип линии и где таковая размещена. Вот почему иногда при классе напряжения 1 киловольт, 10 кВ или 20 кВ хватит и 5 метров. А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов
А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов
Вот почему иногда при классе напряжения 1 киловольт, 10 кВ или 20 кВ хватит и 5 метров. А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов.
Однако этот аспект относится только к данному классу напряжения. Например, если это 6 кВ или 10 кВ. Охранная зона ЛЭП 110 кВ не имеет никаких исключений и соблюдается одинаково вне зависимости от каких-то внешних факторов. Даже охранная зона при уровне напряжения 35 кВ.

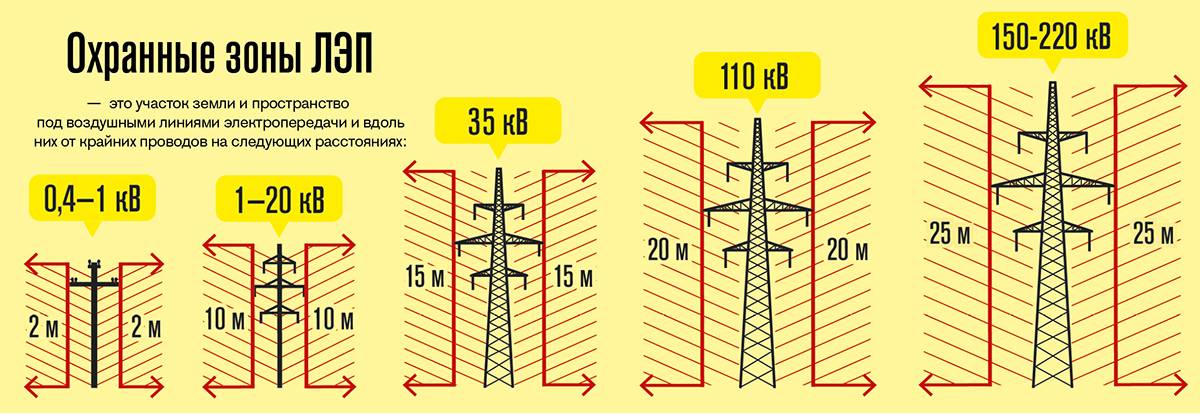

Схема охранных территорий различных линий
Касаются они и ЛЭП в 110 кВ, и в 1 киловольт. Согласно СанПиН рабочему может разрешаться нахождение в охранной зоне, если присутствует допуск. Правила особо не изменились с 2016 года.
Важно соблюдать любые охранные зоны линий электропередач. Это необходимая безопасность. Даже если это охранная зона ЛЭП 35 кВ или того меньше
Даже если это охранная зона ЛЭП 35 кВ или того меньше.
Иначе возможен не только штраф, но и более серьезные последствия. Ведь ограничение доступа к зоне ЛЭП иногда влечет трагические события.
Электролинии
Ориентировочно определить класс напряжения возможно даже на картинке, фото или видео, по количеству изоляторов на гирлянде:
- 10 киловольт – 1.
- 35 киловольт – 3–5.
- 110 киловольт – 6, 7, 8.
- 220 киловольт – 10–15.
Но в идеале, конечно, лучше так не делать
Важно выяснить из документации, каков точно класс напряжения ЛЭП. От этого будет зависеть разрешенное расстояние до тех или иных объектов, то есть охранная зона электролиний. И тогда никто не сможет придраться в случае чего
И тогда никто не сможет придраться в случае чего.
Кстати, если изоляторы маленькие, значит, вполне возможно, тут действует охранная зона ВЛ 0.4 кВ. ВЛ – означает «воздушная линия». Также возможно определить, что это за тип ЛЭП и какая тут охранная зона, по опорам.
Для 4–6–10 (ВЛ-4 (4 кВ), ВЛ-6 (6 кВ), ВЛ-10 (10 кВ)) ограничения более жесткие, чем для 0.4 и 0.6 кВ. Но и для самых слабых линий всегда присутствует охранная зона. Ведь даже в этих ЛЭП напряжение очень высоко, и для человека оно может стать смертельным. Также присутствует некоторый риск возгорания различных объектов при аварии.
Безопасное расстояние до проводов ЛЭП
Важно понимать, что защитная зона ЛЭП четко регламентирована. Да, возможно часто встретить случаи, когда она не соблюдается грубейшим образом. Однако в любой момент, в случае обнаружения нарушения надзорными органами, возможно привлечение к ответственности нарушителей
Однако в любой момент, в случае обнаружения нарушения надзорными органами, возможно привлечение к ответственности нарушителей.
Незаконные постройки около линий могут в итоге быть снесены, причем срочно. Например, если требуется доступ к зоне ЛЭП для устранения аварии.
А если возникнут какие-то критические последствия, то ответственность может в итоге быть уже не административной, а уголовной. Например, если будет нанесен материальный ущерб на крупную сумму, либо же ущерб здоровью или летальный исход.
Определение напряжения в проводах ЛЭП
Если нет возможности получить информацию о напряжении в линиях проводов, соседствующих с участком, можно обратиться в органы местного самоуправления и получить эти данные, на основании которых допускается планировать этапы строительства.
Чтобы определить напряжение самостоятельно и понять, сколько метров нужно отступать, можно, во-первых, подсчитывать количество связанных в пучок проводов, которую несет опора ЛЭП.
Рядом с дорогой
Зависимость напряжения от количества проводов:
- 2 провода – 330 кВ;
- 3 провода – 500 кВ;
- 4 провода – 750 кВ.
Небольшие значения напряжения рассчитываются путем суммирования количества изоляторов.
Зависимость напряжения от количества изоляторов:
- 3–5 изоляторов – 35 кВ;
- 6–8 изоляторов – 110 кВ;
- 15 изоляторов – 220 кВ.
Диаграмма распространения электромагнитного поля
Если расчеты будут соответствовать этим данным, то можно максимально обезопасить себя и гостей жилого дома, коттеджа или дачного участка от электромагнитного излучения, а также и от других возможных опаснейших рисков.
Подземные ЛЭП
Некоторые устроители рассматривают возможность укладки линий электропередачи под землю. Тогда появляется возможность строить на этой площадке все что угодно. Однако при строительстве стоит помнить о том, что в любом случае будет необходимо оставить какое-то пространство для ремонтных работ, которые придется проводить в случае аварийных ситуаций на линии. Нормативное расстояние от забора до ЛЭП в «подземном» варианте равняется всего лишь одному метру.
Подземное подключение дома
Существенное различие воздушных и подземных линий передачи электричества – в их стоимости. Подземные линии гораздо дороже (в несколько раз) и широко используются в городах, производственных предприятиях.
Кабели укладываются в короба, туннели и траншеи на глубине до одного метра. Наиболее эргономичным решением станет укладка шести кабелей на расстоянии 30 сантиметров в одну траншею.
Здесь можно узнать расстояние от дома до деревьев.

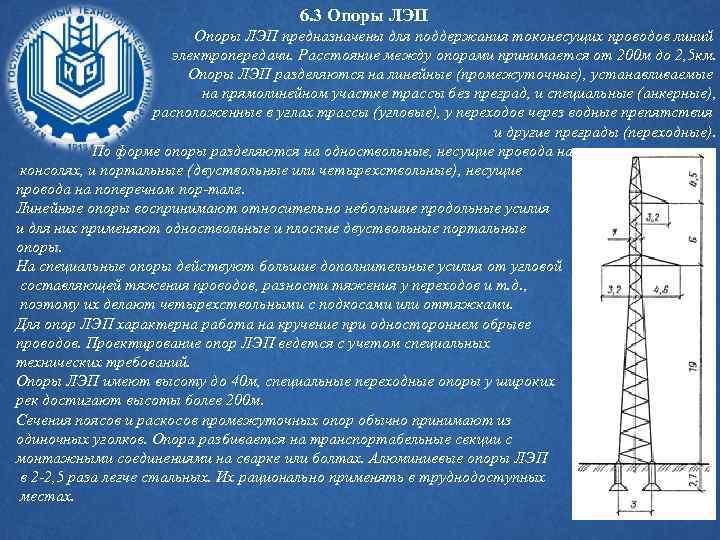

Железобетонные опоры ЛЭП – классификация по назначению
Классификация железобетонных опор по назначению, не выходит за рамки видов опор стандартизированных в ГОСТ и СНиП. Подробно читать: Виды опор по назначению , а здесь напомню кратко.
Промежуточные бетонные опоры
нужны для поддержания тросов и проводов. На них не оказывается нагрузка продольного или углового натяжения. (маркировка П10-3, П10-4)
Анкерные бетонные опоры
обеспечивают удержание проводов при их продольном тяжении. Анкерные опоры обязательно ставятся в местах пересечения ЛЭП с железными дорогами и другими естественными и инженерными преградами.
Угловые опоры
ставятся на поворотах трассы ЛЭП. На малых углах (до 30°), где нагрузка от натяжения не велика и если нет смены сечения проводов, ставятся угловые промежуточные опоры (УП). При больших углах поворота (более 30°) ставятся угловые анкерные опоры (УА). На конце ЛЭП ставятся анкерные они же концевые опоры (А). Для ответвлений к абонентам, ставятся ответвительные анкерные опоры (ОА).
Факторы, от которых зависит расстояние между столбами
В разных местах расстояние между столбами ЛЭП и высота провода отличаются. Значения рассчитывают исходя из того, что натяжение провода и его провисание будут создавать между опорами преобладающие горизонтальные нагрузки.
Второй важный элемент – это сила обледенения в конкретной местности и сопротивление раскачиванию ветром. Значение рассчитывается для каждого региона отдельно в зависимости от климатических условий. Кроме этого, какое расстояние должно быть между столбами и опорами, зависит от следующих факторов:
- напряжение в сети;
- тип населенного пункта, через который проходит линия;
- удаление от населенных пунктов;
- количество воздушных линий;
- тип проводов.
Корректировка расстояний между столбами линий электропередачи производится прежде всего в населенных пунктах. На основании общих требований опоры не должны преграждать свободный въезд во двор, загораживать дорогу пешеходам, стоять непосредственно перед лицевыми фасадами зданий и входами в дома.
Со стороны дороги устанавливается ограждение от наезда автомобилей на опоры. Это бетонные столбы, тумбы и высокие заградительные бордюры.
Каждый высоковольтный столб должен быть маркирован. На высоте 2, 5–3 м наносятся следующие данные:
- Порядковый номер.
- Значение напряжения в сети.
- Год установки конструкции.
- Ширина охранной зоны.
- Расстояние от земли до кабелей связи.
- Номер телефона владельца – организации, эксплуатирующей данную сеть.
Металлические конструкции предохраняют от коррозии, регулярно покрывают защитной грунтовкой или корабельной краской.
Максимальный прогиб проводов рассчитывается с учетом обледенения, которое делится на 6 категорий, и силы ветра. В точках подвеса устанавливаются натяжители, обеспечивающие минимальный угол отклонения горизонтального положения кабеля и наименьшее провисание.
Неизолированный провод используется для линий вне городов и поселков. Монтаж его будет осуществляться на предельно возможной высоте непосредственно на изоляторы с помощью специальных шин на болтах.
Расчет параметров размещения осветительных опор
Перед началом установки фонарных столбов требуется провести все необходимые расчеты и замеры, а именно:
- наиболее приемлемая расстановка опор со светильниками с учетом дистанции их отдаления от близлежащих конструкций и объектов непосредственно каждой единицы линии освещения;
- длина будущего пролета, рассчитанная от одного столба к другому.
В первом случае изменить расстояние расположения монтируемых опор не удастся, так как их установка выполняется без отклонений от установленных норм. А вот с определением длины пролетов возникают серьезные трудности, они могут немного смещаться на несколько метров. Это связано со следующими нюансами:
- численность монтируемых светильников, размещенных на столбе;
- мощность конкретно каждого осветительного прибора;
- высота, на которой будут устанавливаться светильники.
Параметры для расчета расстояний между опорами освещения При проведении расчетов и использовании специальных таблиц, которые регламентируют правила освещения улиц и дорог, можно составить план с разметкой установки осветительных столбов.
При использовании данных из таблиц упрощается процесс расчета необходимых параметров для каждого индивидуального объекта. Каждая линия освещения имеет свои особенности, что в итоге может повлиять на отклонение от установленных правил. Но во всяком случае монтаж опор для светильников в городской местности сводится к наиболее благоприятным 35 метрам между близстоящими столбами.
Важным нюансом для монтажа осветительных приборов является их шаг относительно высоты установки. Существует четыре типа размещения осветительных приборов:
- одностороннее – шаг до 5:1;
- прямоугольного вида и осевого – до 5:1;
- шахматное – до 7:1.
Уличное освещение по разделительной полосе При использовании приведенной таблицы необходимо знать, что указанные в ней данные относятся к максимальным значениям. Эти цифры опираются на утвержденные и нормированные параметры размещения опор со светильниками.
На заметку
При планировании постройки любого назначения необходимо прежде всего брать во внимание расположение соседних строений и сразу продумать экранировку фасада. В уже возведенных жилых постройках, особенно давних и находящихся в непосредственной близости от ЛЭП, нужно прежде всего произвести ремонтные работы и смонтировать частичную защиту от внешнего излучения.
Кровлю необходимо строить из металлических материалов, а стены обтянуть металлической сеткой, которая накладывается на поверхность стены здания под слой штукатурки
При возведении нового строения целесообразно для установки стен применять шлакоблок, который по своим характеристикам практичнее обычного кирпича и способен не пропускать электромагнитные волны внутрь помещения
Важно, чтобы крыша и сетка, выполненные из металла были с заземлением. . Кровлю необходимо строить из металлических материалов, а стены обтянуть металлической сеткой, которая накладывается на поверхность стены здания под слой штукатурки. При возведении нового строения целесообразно для установки стен применять шлакоблок, который по своим характеристикам практичнее обычного кирпича и способен не пропускать электромагнитные волны внутрь помещения
Важно, чтобы крыша и сетка, выполненные из металла были с заземлением.
При возведении нового строения целесообразно для установки стен применять шлакоблок, который по своим характеристикам практичнее обычного кирпича и способен не пропускать электромагнитные волны внутрь помещения
Важно, чтобы крыша и сетка, выполненные из металла были с заземлением. . Кровлю необходимо строить из металлических материалов, а стены обтянуть металлической сеткой, которая накладывается на поверхность стены здания под слой штукатурки
При возведении нового строения целесообразно для установки стен применять шлакоблок, который по своим характеристикам практичнее обычного кирпича и способен не пропускать электромагнитные волны внутрь помещения
Кровлю необходимо строить из металлических материалов, а стены обтянуть металлической сеткой, которая накладывается на поверхность стены здания под слой штукатурки. При возведении нового строения целесообразно для установки стен применять шлакоблок, который по своим характеристикам практичнее обычного кирпича и способен не пропускать электромагнитные волны внутрь помещения
Важно, чтобы крыша и сетка, выполненные из металла были с заземлением.
Помимо этого, важно, чтобы и все розетки внутри помещений должны быть также с заземлением. Один из вариантов выполнения конструкции заземления:. Один из вариантов выполнения конструкции заземления:
Один из вариантов выполнения конструкции заземления:
- На дистанции не менее 5 метров расположить треугольник с длиной сторон по 2 метра.
- Сделать углубление по периметру глубиной 20 – 25 см.
- В углах установить прутья длиной 2 метра и толщиной 10 – 12 мм.
- Соединить прутья полосой из металла шириной от 20 мм и толщиной не меньше 1,5 – 2 мм. Обвязку следует прикрепить к каждому пруту при помощи сварки или болтов, при этом необходимо зачистить места стыков.
После этих действий следует:
- Металлическую полосу приварить к контуру и провести ее по углублению в 20 см непосредственно в строение.
- Все подготовленные углубления засыпать грунтом.
Внутри строения необходимо установить проводку, опираясь на параметры возведенной конструкции заземления. Все провода от 3 фазы необходимо подключить к клеммнику, который предварительно нужно соединить с полосой заземления при помощи электросварки.
В процессе возведения строений и помещений различного назначения следует соблюдать разрешенную дистанцию от опор ВЛ, утвержденную положениями СанПиН и СНиП. Стоит помнить, что законодательные нормативы и предписания являются одинаковыми как для возведения строений в городской черте, так и в местностях непосредственно за городом и дачных территориях.
