Как и чем закрыть гофру от вытяжки на кухне + фото

Варианты маскировки трубы

Существует большое количество вариантов декора, позволяющих скрыть дополнительные коммуникации, но чаще используются лишь некоторые из них, т. к. отличаются функциональностью, привлекательным внешним видом, простотой исполнения.

Если решается вопрос, как спрятать гофру от вытяжки, рекомендуется рассмотреть способ, предполагающий необходимость монтажа верхней полки по всей длине гарнитура. Она должна превосходить навесные шкафы по ширине. Тогда труба, располагающаяся над мебелью, не будет видна, если смотреть на нее из кухни. Такой вариант подходит и для гарнитура, который изготавливается на заказ, а также для помещений без ремонта. В последнем случае верхняя полка изготавливается и устанавливается самостоятельно.

Пластиковый короб для маскировки трубы

Закрыть гофру можно разными способами:

1. С помощью декоративного пластикового короба. Его собирают из готовых панелей и уголков. По размерам короб должен превосходить диаметр трубы.
2. Вместо гофры устанавливается пластиковый аналог. Желательно выбирать такой вариант изделия, чтобы его высота была меньше ширины, тогда из кухни трубу видно не будет.

Первый вариант следует выбирать, если работу нужно произвести быстро и нет опыта в подключении коммуникаций. Тогда не придется заниматься демонтажем старого воздуховода и установкой нового, а потребуется заняться сборкой пластикового короба поверх имеющейся гофры.

Натяжной или навесной потолок

Замаскировать коммуникации, которые отведены от вытяжки, можно более основательным и дорогостоящим методом. Его следует выбирать, если решение об установке воздуховода между вытяжкой и отверстием магистральной вентиляции было принято после окончания ремонта или на начальном этапе отделочных работ.

Когда планируется закрывать гофру натяжным потолком, труба будет располагаться в подпотолочном пространстве (над фальшпотолком). Главные преимущества этого способа — существенное улучшение интерьера и возможность полностью скрыть воздуховод. Однако при необходимости не удастся быстро получить доступ к трубе. Придется демонтировать фальшпотолок.

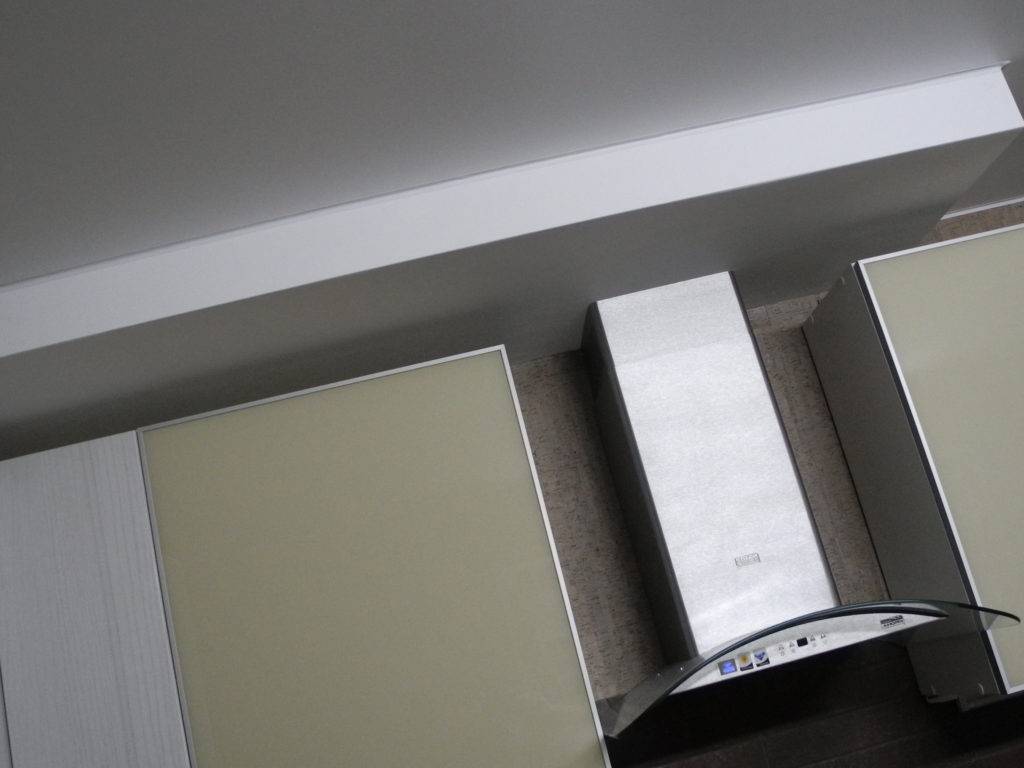

Короб из гипсокартона

Спрятать гофру от вытяжки на кухне данным методом проще, чем в случае с монтажом натяжного потолка. Стоимость конструкции ниже. Есть возможность самостоятельно выполнить монтажные работы при наличии опыта. Гипсокартонный короб отличается привлекательностью, создает иллюзию двухуровневого потолка. При взгляде на вытяжку труба остается вне зоны видимости, т. к. полностью располагается внутри конструкции.

Однако у этого метода есть существенный недостаток — отсутствие доступа к воздуховоду. При появлении каких-либо нарушений в работе вытяжки придется демонтировать короб. По этой причине следует выбирать такой метод, только если есть уверенность, что все элементы системы отведения воздуха будут функционировать исправно в течение длительного периода.

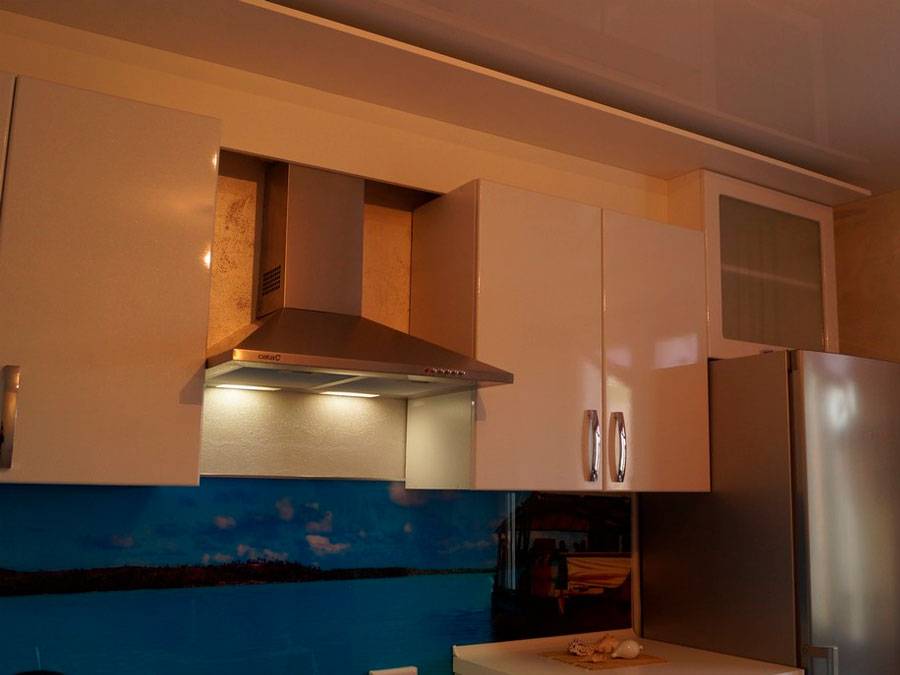

Вытяжка, встроенная в кухонный гарнитур

Если кухня изготавливается на заказ, то достаточно внести в проект еще один навесной шкаф, который будет установлен на участке, где располагается вытяжка. Внутри отсутствуют полки, требуется изменить конфигурацию стенок. В результате не будет видно отведенных от вытяжки коммуникаций. Преимуществом этого варианта является свободный доступ к трубе.

Если решается вопрос, как обыграть воздуховод в случае, когда кухонный гарнитур уже установлен, нужно постараться подобрать шкаф с такой же лицевой панелью, что и другая мебель в помещении. Он не должен выделяться по ширине и длине на фоне других элементов кухонного гарнитура. Если нет возможности найти такой же шкаф, следует рассмотреть вариант декорирования всей мебели в помещении. Тогда удастся скрыть недостатки фасада.

Покраска и декорирование

Окрашивание обновит интерьер и создаст индивидуальный дизайн помещения. Однако для получения требуемого результата необходимо правильно выбрать тон красящего материала. Желательно, чтобы этот цвет гармонировал с оттенками, которые преобладают в интерьере. При выборе варианта оформления можно рассматривать разные идеи: установку цветочных горшков над шкафами, использование декоративных элементов, подходящих к стилю интерьера кухни.

Встраиваем в мебель

Такой способ навсегда позволит забыть о вытяжке, которая притягивает взоры как хозяев, так и гостей. Для осуществления задумки необходим навесной шкаф высотой прямо до потолка. Еще вам придется пробивать отверстие для воздуховода прямо над варочной поверхностью, что не всегда возможно из-за особенностей планировки или других факторов. Но можно найти и иной выход: не делать шкаф выше уровня остального гарнитура, а трубу к вентиляционной шахте расположить прямо на его «крыше». Тогда вытяжка не будет бросаться в глаза, да и разноуровневые шкафы раздражать не будут.

Тонкости установки и монтажа

Процесс подключения гофры к вытяжке и системе вентиляции будет по силам домашнему мастеру.

Чтобы выполнить эту работу, предстоит взять:

• гибкую трубу;
• хомуты;
• алюминиевую ленту;
• решетку с обратным клапаном;
• силиконовый герметик;
• переходники с круглого на квадратный.

Последний пункт пригодится в случае, когда у вытяжки квадратный или прямоугольный патрубок, а гофра приобретена круглая.

Есть в продаже переходники на меньший и больший диаметр. Их использовать стоит лишь при необходимости, чтобы не уменьшить производительность вытяжного оборудования

Все необходимые детали хорошо покупать вместе с гофрированной трубой.

Это позволит не ошибиться с количеством нужных запчастей.

Все комплектующие для будущего монтажа воздуховода стоит подбирать, предварительно сняв мерки на месте предстоящей установки

Если нужно соединить между собой 2 или более гибкие трубы, можно воспользоваться алюминиевым скотчем.

Он хорошо соединяет материал металлических воздуховодов, при условии аккуратного наклеивания на поверхность.

Алюминиевая лента может не только соединить между собой 2 гофры, но и заклеить случайно прорванную дыру

Гофрированную трубу предстоит растянуть во всю длину. В таком состоянии один конец надо прикрепить к выходному патрубку вытяжки.

Для крепления предстоит использовать металлический патрубок и герметик.

Герметик стоит наносить только на сухую и чистую поверхность. В противном случае он не сможет надежно закрыть стыки

Затем через каждые 1,0 метр по вертикали или 1,5 метра по горизонтали прокладывания гофры нужно ставить дополнительные хомуты. Эти приспособления обеспечат правильное крепление воздуховода.

Если до вентиляционного отверстия всего 0,5-0,8 метра, то никакие хомуты дополнительно ставить не придется.

При большой протяженности вентиляционного канала следует не делать острые углы – каждый из них будет на 10% снижать производительность вытяжки

Если до входа в вентиляцию более 3-х метров, то нужно подобрать более мощную модель вытяжки или протянуть гофрированную трубу по прямой под потолком, чтобы сократить путь. Ведь, чем длиннее канал, тем мощнее должно быть оборудование.

Поставив дополнительные хомуты, останется соединить гофру с вентиляционным отверстием, вставив второй ее конец в соответствующее отверстие настенной решетки.

Настенные решетки для вентиляции бывают со встроенным обратным клапаном или без него

Стыки решетки с трубой также следует хорошенько обработать, используя герметик. Теперь предстоит проверить качество установки. Для этого нужно включить вытяжку и приложить лист бумаги – если он притягивается, то все смонтировано отлично. Значит можно приступать к декору.

В качестве декора может использоваться декоративный кожух самой вытяжки.

Иногда этого явно недостаточно. Тогда владельцы подключают фантазию, подбирая наиболее оптимальный вариант, например, спрятать трубу в навесных шкафчиках. Что особенно актуально для встраиваемого типа вытяжки.

Иногда вентиляционный канал прячут в пластиковый короб. Если вмонтировать в него еще и подсветку, то о металлической гофре внутри никто не догадается.

В зависимости от стиля интерьера кухни гофрированную трубу можно спрятать под навесным потолком. Если же мебель в помещении в стиле хай-тек, то металлическая гофра органично впишется в общую картину.

Бывает, что воздуховод замечательно вписывается в интерьер кухни, являясь логическим продолжением и не выбиваясь из общей композиции.

Проточная вытяжка

Принцип работы устройства заключается в полном удалении загрязненного воздуха из помещения через вентиляционный канал. Проточная вытяжка соединяется с шахтой с помощью воздуховода. Рукав изготавливается из пластиковых труб, гофры – из алюминия или оцинкованной стали. Понять, как удачно спрятать вытяжку на кухне, поможет коллекция фото готовых решений.

Различают пластиковые трубы прямоугольного и круглого сечения. Прямоугольная конструкция легко вписывается в дизайн кухонного гарнитура, поверхность несложно отделать под общую стилистику интерьера. При этом ПВХ воздуховод круглого сечения предусматривает низкий уровень сопротивления, что обуславливает высокую эффективность решения.

Пластиковый рукав располагает массой конкурентных преимуществ:

• материал стоит сравнительно недорого. Наличие большого ассортимента соединительных элементов позволяет соорудить канал любой конфигурации;
• при работе пластикового воздуховода уровень шума значительно ниже, чем при эксплуатации металлической гофры.

Планируя вытяжную систему с применением пластиковых труб, следует производить необходимые расчеты с учетом сложности контура.

Гофра выделяется простотой монтажа: один конец алюминиевой гофры фиксируется к вытяжке, второй подключается к входу шахты вентиляции на стене. Система включает в себя комплект переходников, в качестве крепежа применяются хомуты с болтами. Оцинкованные трубы, как альтернативный вариант алюминиевого рукава, располагают гладкой поверхностью, устойчивы к коррозии.

Оборудование востребовано как эффективный и доступный вариант воздуховода. Однако следует замаскировать гофру от вытяжки на кухне, так как она внешне выглядит непрезентабельно и снижает эстетику интерьера.

Зачем скрывать трубы

По принципу работы вытяжка на кухне может быть:

1. циркуляционной — очистка воздуха происходит за счет очистных фильтров, поэтому вытяжная труба не предусмотрена конструкцией;
2. проточной — грязный воздух удаляется наружу по вытяжному рукаву.

В первом варианте необходимости в маскировке нет. Во втором нужно прятать трубу, так как она портит дизайн кухни, особенно если рукав – это кусок гофрированной трубы.

Окружность вытяжной трубы достаточно большая, и это сказывается на эстетике помещения.

Установить ее, не портя общую картину интерьера, невозможно. Это главная причина того, что хозяева всегда стараются ее как-то замаскировать. В этом случае вопрос о декорировании воздуховода должен оговариваться еще на стадии установки.

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

• Стоимость материала;
• Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
• Возможности монтажа конструкции;
• Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
• Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

• Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
• Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
• Низкие шумовые показатели;
• Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
• Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

• Высокая цена по сравнению с другими материалами;
• Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

• Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
• Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
• Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

• Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
• Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
• При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Разновидности

РазновидностиКакие бывают диаметры гофры для вытяжкиУстановкаКак подобрать размерКак закрепить гофру на вытяжкуДля чего нужен монтаж гофры на вытяжку

Гофры имеют несколько разновидностей:

Пластиковая. Бюджетный вариант. Существует множество моделей данного типа. Но общей характеристикой является наименьшее сопротивление воздуху, которое создается внутри трубы. Её легко мыть, работает достаточно тихо

ВНИМАНИЕ! Стоит помнить о хрупкости и возможном вреде здоровью людей, так как выделяется большое количество дыма при возгорании. К тому же, из самых дешёвых устройств может доноситься неприятный запах

Установка производится сложно. Боится высоких температур. Алюминиевая. Не особо тяжёлая, большой шанс на длительную работоспособность, переносимость высоких температурных показателей. Однако при работе может издавать специфические звуки и повышенную вибрацию. Возникают неудобства во время чистки. Утепленная. Её особенность — наличие слоя фольги с минеральной ватой. Такой вид можно установить на любой вытяжку. Другие. Все из перечисленных недостатков предыдущих моделей отсутствуют (запах, шум, горючесть, срок эксплуатации) + обладает стойкостью. Но данный вид не из дешёвых. Позволить себе их может не каждый.

Какие бывают диаметры гофры для вытяжки

Есть брать самые ходовые гофры, то величина составляет 100 мм, 125 мм и 150 мм (для кухонной вытяжки). В промышленных же может доставать и 200 мм, 250 мм, 300 мм. Выбор зависит непосредственно от мощности аппарата. Следует учитывать диаметр самой вытяжки соответственно, они должны совпадать. Если Вы желаете большого диаметра, то следует подыскать заодно переходник, чтобы состыковать с горловиной. Размеры гофры на вытяжку имеют несколько классических параметров. В инструкции кухонной вытяжки всегда можно найти минимальную величину. Чаще всего используется 100 мм и 120 мм. Если всё-таки не удалось подобрать размер, то используйте более большой, особенно хорошо это для кухни: шум будет уменьшаться из-за низкой скорости потока. При уменьшенном диаметре воздух будет проталкиваться, испытывая сложности.

Дело – труба или как правильно выбрать вентиляционный рукав?

Существует несколько разновидностей самой трубы, соединяющей вытяжку и отверстие в стене, за которым начинается вентиляционная шахта с выходом на крышу.

Пластиковая, прямоугольная с различными сечениями труба больше подходит для тех ситуаций, когда воздуховод состоит из прямых линий, а сама вытяжка предполагает подсоединение именно прямоугольной трубы. В противном случае конструкция сильно усложнится добавлением всевозможных фитингов – соединений. Также пластиковая труба хоть и менее шумная, но более требовательная к температурным режимам. Очень горячий воздух может ее деформировать.

Алюминиевая гофрированная труба диаметром 100, 120, 150 мм – наиболее доступный, распространенный и универсальный вариант. Большинство вытяжек имеют выходное отверстие одного из трех вышеназванных диаметров гофры, поэтому подобрать нужный размер рукава, чаще всего, не составляет никакого труда. Длина трубы может варьироваться, обычно она способна растянуться до трех метров в длину по прямой линии. Если рукав нужен длиннее, можно приобрести несколько комплектов и соединить их при помощи обычных хомутов того же диаметра или специальных фитингов. Этот вариант также выручит, если воздуховод должен приобрести сложную форму со множеством изгибов.

Декорирование трубы

Это самый дешевый способ. Вентиляционный канал можно покрасить в цвет стены, чтобы он не выделялся. Или сделать его акцентным, подобрав цвет к другим элементам интерьера.

Для покраски трубы подбирайте только влагостойкую краску — вытяжку периодически нужно будет мыть от пыли и жира.

Плюсы

1. Самый дешевый способ

2. Большое пространство для фантазии. Гофру можно покрасить и декорировать как угодно — главное, чтобы все смотрелось гармонично.

Минусы

1. Недолговечность: декоративные детали могут отвалиться, а краска потерять цвет из-за чистки и высоких температур

2. Подойдет не всем стилям интерьера, так как это больше лофтовый вариант.

Как спрятать на кухне гофру, идущую от проточной вытяжки

Приобретая на кухню очистную вентиляцию проточной конструкции, стоит заранее продумать, как спрятать гофру от вытяжки. Можно разместить ее на самом видном месте так, чтобы она не бросалась в глаза, как нечто чужеродное. То есть, нужно организовать окружающее гофру пространство так, чтобы она смотрелась в нем совершенно органично. Это вполне возможно, если кухня выполнена в стиле хай-тек, когда металлизированные элементы подчеркивают стильность декора. Или обустроена под лофт, для которого наличие металлических конструкций является вполне естественным.

Если же принято твердое решение, что трубу следует убрать из поля зрения, то возможно прибегнуть к следующим вариантам действий:

• обустроить выступающий козырек, надежно скрывающий прижатую к стене трубу. На старой кухне такой козырек легко превратить в интересный элемент декора;
• расположить гофру над натяжным или подвесным потолком. В качестве варианта такого решения может быть обустройство одного из элементов потолка с оборудованием дополнительной подсветки. Подобное размещение надежно замаскирует гофрированный элемент, но создаст при этом препятствия на пути доступа к воздуховоду. При возникновении неполадок в вентиляции придется приступать к разборке фальшпотолка, что приведет к значительным затратам;
• закрыть пластиковым коробом. Пластиковые короба выпускают разных размеров и в разном цветовом оформлении, оснащая встроенными светильниками. Пластиковыми коробами с точечными светильниками пользуются как компонентами декора;
• убрать в короб, создав нечто вроде двухуровневого потолка. Короб создается с помощью алюминиевых профилей, обтягиваемых гипсокартоном. Такая конструкция может выступать составной частью двухуровневого потолка или выполняться в виде входящего в него элемента. Как элемент интерьера гипсокартонный короб открывает широкий простор для проявления дизайнерских изысканий. Он может крепиться к потолку и/или стенам, принимать нужную форму и оснащаться светильниками;
• установить в подвесном шкафу. Он приобретается в стиле, подходящем существующей кухне, или как дополнительный – при покупке нового комплекта.

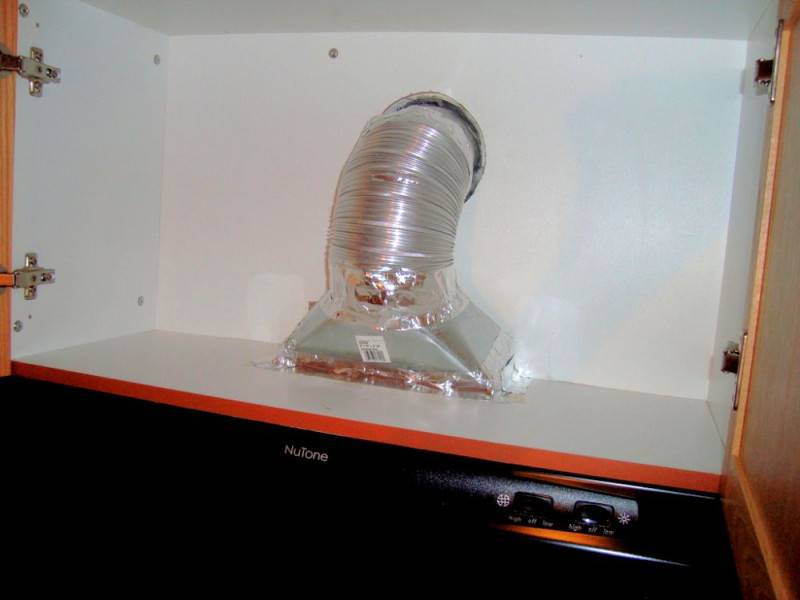

Самый популярный вариант — это размещение гофры внутри кухонного шкафа

После чего проводится несколько операций по установке:

1. В верхней и нижней частях шкафа и в полках вырезаются отверстия, через которые будет пропущена гофротруба.
2. Производится прикрепление вытяжки к шкафу. При этом рабочую поверхность вытяжки оставляют снаружи, а саму конструкцию крепят к днищу и внутренним полкам.
3. Гофрированная труба прикрепляется одной из сторон к вытяжке, а вторая протягивается сквозь предварительно проделанные отверстия, направляясь к вентиляционной шахте. При значительном расстоянии до вентиляционной шахты возможно использование системы подвесных шкафчиков, через боковые стенки которых горизонтально пропускается гофрированное изделие. В этом случае возможности использования внутреннего пространства кухонных шкафчиков существенно сократятся, но трубу удастся скрыть полностью. Или сочетать размещение вытяжки в подвесном шкафу с маскировкой гофры одним из ранее рассмотренных способов.
4. Вытяжка прикрывается панелью, выполненной под дверцу шкафа.

Не стоит пугаться, что гофрированной трубой, тянущейся от вытяжки, будет нарушено очарование уютной кухни. Существует несколько способов, позволяющих органично вписать ее в существующий интерьер или создать новый.

https://youtube.com/watch?v=2W2Hl20_-74

Рекомендации по уходу за гофротрубой для вентиляции

Уход за пластиковыми трубами с гладкими стенами довольно прост. Их легко разбирать и чистить как снаружи, так и внутри. Более сложным является процесс очистки и мытья трубы из алюминиевой фольги. Основная причина трудностей – ее рельефная поверхность, которая служит отличным местом для скапливания грязи, жира и нагара. Все загрязнения очень сложно удалить даже с применением специальных абразивных средств. Оптимальный вариант – банальная замена воздуховода после нескольких лет эксплуатации.

Учитывая небольшую стоимость гофры, ее считают доступным и надежным решением вопроса обустройства вентиляционной системы. При условии правильной установки вообще не должно возникнуть никаких проблем

Важно четко следовать рекомендациям производителей и прислушиваться к советам профессионалов. Уход за внешней частью изделия довольно проблематичен, поэтому лучше прибегнуть к варианту маскировки

За пластиковыми гофротрубами с гладкими стенками легко ухаживать

Внутри изделия спустя 7-10 лет образуется внушительный налет, который никаким образом невозможно удалить. Поэтому по истечении данного срока эксплуатации гофру нужно просто заменить. Если траектория трубы состоит из многочисленных изгибов, то эффективный период службы сокращается примерно вдвое. Демонтаж и установка новой системы производятся согласно описанной выше инструкции.

Правильный и обдуманный выбор воздуховода, а также его последовательная установка в соответствии с инструкцией непосредственно влияют на качество вентиляционной системы и срок ее службы. Не менее важны бережная эксплуатация и своевременная замена трубы. Даже довольно длинная гофрированная труба из алюминия не испортит внешнего общего вида кухни, если грамотно организовать маскировку вентиляционной системы. Совокупность всех этих факторов гарантирует долговечность и надежность службы такого примитивного, на первый взгляд, изделия, как гофра для вытяжки.
