Скважинный насос гудит, но не качает воду

Что бы найти проблему в скважинном насосе нужно искать ее в трех местах:

  1. в скважине;
  2. в доме;
  3. в земле.

Первым делом нужно отсоединить трубу в кессоне (колодце в земле, внутри которого располагается насосное оборудование), если вода пойдет, значит, проблема в доме или земле в которой идет горизонтальный участок трубопровода.

Кессон

Если же вода не поднимается, то проблема находится внизу. И тому есть несколько причин.

  1. Упал уровень воды.

В жаркий летний период уровень воды в колодце или скважине может значительно падать. Так же уровень воды может резко изменяться из-за неправильного бурения скважины или при неправильном ее обустройстве. В скважинном насосе срабатывает защита от сухого хода – он издает звук, но не качает воду.

  1. Производительность превышает возможности источника.

Если выбрать слишком мощный для данной скважины насос (м3 / ч) то насос будет выкачивать воду быстрее, чем наполниться обсадная колонна. По факту получается «сухой ход» как в пункте 1.

    1. Напора насоса не хватает.

Обратный случай пункту 2. Неправильно подобран насос, и номинальная производительность не соответствует глубине скважины. Нужно изучить график напорных характеристик насоса.

График напорных характеристик скважинного насоса

  1. Падение напряжения.

В случае, как и с поверхностными насосами для решения этой проблемы на любое насосное оборудование рекомендуется устанавливать стабилизатор напряжения.

  1. Засор.

Засорен, может быть, грязевй фильтр в насосе, трубопровод или запорная арматура. Подобная ситуация может наблюдаться после монтажа или технического обслуживания насоса. В трубу могут попадать частицы (фумки, льна, да и чего угодно) которые забивают сетку или крыльчатку насоса. В этом случае придется поднимать и чистить наос вручную.

  1. Подъемная труба отсоединилась или повреждена.

В такой ситуации обычно слышно как булькает вода. Сам насос исправен, но при подвешивании ослабилось крепление трубы. Либо труба прорвалась в процессе опускания насоса в скважину. Хотя такое бывает крайне редко.

  1. Неисправность насоса.

Если вышеописанные причины не подходят, то вам поможет только подъем, разбор и осмотр скважинного насоса.

Особенности

Для системы водоснабжения покупателю предлагается богатый ассортимент насосных систем российских и зарубежных производителей. Торговая марка Grundfos, которая специализируется на изготовлении и выпуске различных вариантов насосных станций, занимает одно из первых мест. Насосная станция обеспечивает бесперебойную подачу воды из водоемов и колодцев. В зависимости от предназначения подбирается конкретная модель с определенными характеристиками.

Датская компания выпускает оборудование, позволяющее работать на глубине в 8 метров. Также насосная система Grundfos, благодаря усовершенствованной автоматизации, облегчает задачи потребителя во время управления. Автоматизированная система не только облегчает регулирование параметров работы станции, но и защищает внутреннюю поверхность оборудования от загрязнения и перегрева.

Такие технические характеристики, как: мощность, высота забора, производительность и вместимость накопительного бака считаются положительными качествами продукции Grundfos. Основополагающим фактором является мощность, которая лежит в диапазоне 600-1500 Вт.

Насосное оборудование применяется в таких областях, как:

  • строения промышленного назначения;
  • медицинские учреждения;
  • народное хозяйство (для полива огородов и садовых участков);
  • тушение пожаров, где технологические коммуникации составляют рабочие и резервные насосы, запорно-регулирующая арматура, коллекторы, система автоматизации и контрольно-измерительные приборы;
  • обводненные участки (для удаления избытка жидкости);
  • канализационная система (для выведения на поверхность сточных вод);
  • нефтяные и газовые месторождения, в которых используются специальные дожимные насосные станции.

К достоинствам насосных агрегатов Grundfos можно отнести:

  • прочность системы, которая обеспечивается за счет качества материала для изготовления узлов насосного оборудования;
  • высокая производительность;
  • широкий ассортимент модельного ряда: от самых мощных агрегатов, которые обеспечивают водоснабжение многоэтажных домов, до небольших насосов, ускоряющих циркуляцию теплового агента и увеличивающих ресурс применения оборудования;
  • отсутствие необходимости в постоянном уходе и присмотре;
  • высокая эффективность;

  • отсутствие шума в моделях с инжекторами;
  • высокая подъемная способность и большой напор жидкости;
  • безопасность;
  • удобный монтаж и демонтаж;
  • низкие расходные нормы при эксплуатации и обслуживании;
  • большой срок службы;
  • простота и надежность;
  • защита от коррозийного износа.

Любое техническое оборудование имеет свои минусы, которыми необходимо руководствоваться при выборе устройства. Так, к недостаткам продукции Grundfos можно отнести:

  • для нормальной работы насосного оборудования необходимо его заполнение жидкостью, а функционирование без воды часто приводит к поломке аппарата или к выходу из строя двигателя;
  • самый опасный участок – электроника автоматизированной системы;
  • в некоторых моделях баки имеют небольшую вместимость, в результате чего возникает необходимость в установке дополнительной емкости.

Советы

При выборе насосной станции, в первую очередь, необходимо обратить внимание на производительность и напор. Эти два показателя являются определяющими в удовлетворении потребностей. Также необходимо учесть, что на каждые 10 метров трубопровода приходится 1 метр напора

Также необходимо учесть, что на каждые 10 метров трубопровода приходится 1 метр напора.

Среди самых распространенных неисправностей насосной станции потребители выделяют частое включение насоса.

Данная проблема возникает в результате:

  • разгерметизации резьбы, что происходит вследствие попадания твердых частиц или износа;
  • отсутствия сжатого воздуха в баке аккумуляторе и пониженного давления в нем;
  • сбоя обратного клапана;
  • поломки манометра.

Все вышеперечисленные неисправности требуют немедленного ремонта. Устранить проблему можно самостоятельно, но лучше всего довериться профессионалам.

В следующем видео вас ждет обзор насосных станций Grundfos JP.

Правила установки и подключения Grundfos MQ 3-45, MQ 3-35

Насос, используемый в обеих моделях, надежно защищен от воздействия солнечной радиации, поэтому может быть установлен вне помещения. При таком способе эксплуатации его нужно защищать от воздействия атмосферных осадков. Правила установки требуют наличия плиты-основания, которая необходима для обеспечения горизонтального положения всасывающего патрубка и вертикального положения для напорного патрубка. Возможный угол отклонения составляет 18 градусов. К основанию насос надежно крепится с помощью болтов, для которых заранее готовятся отверстия в плите.

Напорный патрубок изготавливается из гибкого материала, но при чрезмерной силе, прилагаемой для соединения частей водной магистрали, его можно сломать. Все соединения, предусмотренные в насосе – штуцерные. При монтаже насоса в длинный трубопровод, трубы, подсоединяемые к нему, должны иметь надежные опоры, которые снимут лишнее напряжение с патрубков. Если насос качает воду из колодца, то вход всасывающей линии должен быть оснащен приемным клапаном. Оборудование гибкой всасывающей линии должно осуществляться с использованием армированных напорных рукавов.

Преимуществом монтажа является отсутствие необходимости в обеспечении свободного пространства вокруг насоса, предназначающегося для более эффективного охлаждения. Это возможно благодаря тому, что в конструкции насоса Grundfos MQ реализована естественная система охлаждения перекачиваемой им водой.

Использование установки MQ

Перед тем, как использовать станцию, залейте порядка пяти литров воды в бак. Когда включите насос, произойдёт вытеснение воздуха, который проник в гидросистему. После того, как в насос поступит вода, будет включён обычный режим работы насоса. Если пройдёт пять минут, а подачи воды так и не будет, произойдёт остановка насоса с помощью встроенной защитной системы.

Запуск насоса происходит, когда давление в системе опускается ниже отметки в 2 бар, а потребление воды становится выше ½ л/мин. Насос завершит свою работу, когда потребление воды станет менее ½ литров в минуту.

Использование установки Grundfos MQ

Немного поговорим об аварийных ситуациях. Выше мы описали уже, как работает и как на них реагирует встроенная система защиты, а также при каком потреблении воды и напоре насос включается и выключается.

Кроме этого, насос может быть отключен если сработало реле, которое находится в электрическом двигателе. Это может быть в случае, если произошёл перегрев двигателя, двигатель перегружен, произошло его заклинивание или заедание.

Обслуживание Grundfos

Во избежание вышеперечисленных проблем, следует соблюдать правила эксплуатации насосного оборудования, а также производить его своевременное техническое обслуживание. Монтаж глубинного оборудования Грундфос и пробное включение лучше всего доверить профессионалам. Перед запуском насосных станций следует всегда убеждаться в наличии в них воды, во избежание сухого запуска.

Если насос используется вами лишь в летний сезон, то в остальное время его следует всё равно включать, хотя бы на полчаса каждые 3-4 недели. Это позволит избежать проблем с окислением его внутренних деталей

У дренажных насосов Grundfos следует особое внимание уделять проходимости труб и патрубков. Поскольку такая аппаратура работает в особо тяжёлых условиях, влекущих опасность засорения, необходимо время от времени прочищать её сильной струёй воды. Оборудование Grundfos (Грюндфос) благодаря своей надежности, производительности и простоте в эксплуатации получили широкое распространение во всех отраслях

Оборудование Grundfos (Грюндфос) благодаря своей надежности, производительности и простоте в эксплуатации получили широкое распространение во всех отраслях.

Они используются в области ЖКХ при строительстве централизованных магистралей отопления, водоснабжения, отвода канализационных стоков, обслуживании предприятий сельского и лесного хозяйства, а также в оснащении промышленных комплексов.

Проверка работоспособности конденсатора

Проверить конденсатор – это первое что пришло в голову. В этой модели установлен пусковой конденсатор имеющий маркировку Arcotronics 1.27.6caa Mkp 10uf 420v 470v Ac.
Внешний осмотр не выявил проблем, не было вздутий, обгоревших мест и так далее. У меня была возможность проверить его на практически аналогичном насосе – работает, все замечательно.

Конденсатор насоса Grundfos MQ 3-35

Если же проверить на другом насосе нет возможности, то следует проверить его с помощью омметра или мультиметра. Если проверяем мультиметром, то переключаем его в режим омметра, диапазон измерений устанавливаем 2 MOm. Касаемся щупами ножек конденсатора и ждем.

Если на экране мультиметра появится значение, и оно будет возрастать, а со временем оно приблизится (или станет равно) единице, то конденсатор исправен. Значит, он заряжается от мультиметра и работает нормально.

О неисправности конденсатора говорят следующие показатели:

  • На экране сразу появилась единица, и значение не меняется.
  • На экране появился ноль, значение не меняется.

Если конденсатор не исправен – меняем его. Стоимость такого конденсатора на момент написания статьи (август 2020 года) в среднем составляет 2 500 рублей.

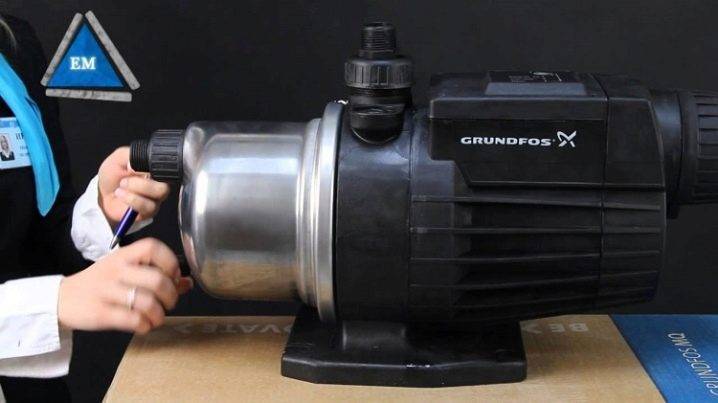

Конструкция и преимущества Grundfos MQ

Основное отличие между MQ 3-35 и 3-45 состоит в том, что первая модель рассчитана на максимальное давление в системе, равное 3,5 бар, вторая – 4,5 бар. Различаются они и по напору подаваемой воды.

По этой причине мы можем порекомендовать вам выбирать модель в соответствии с тем, насколько сильный напор получаемой воды вам требуется. Если вам надо поднимать воду с большой глубины и распространять её сразу на несколько точек разбора воды для большего количества человек, лучше выбрать MQ 3-45.

Работает насос следующим образом: повышается давление у жидкости, которая идёт по насосу к выходному патрубку. Давление повышается, когда энергия стартера переходит на электродвигатель, через вал рабочего колеса.

Конструкция насоса обеспечивает то, что вся жидкость колеса скапливается с рабочего колеса в сторону патрубка на выход. Скорость жидкости также растёт, возрастает кинетическая энергия. Затем происходит её преобразование в давление на выходе из патрубка насоса.

Используются таким образом установки MQ в частных загородных домах и дачах, а также на огородах и фермах рядом с ними. Благодаря своей конструкции имеет устойчивость по отношению к солнечным лучам – можно производить установку внутрь помещений или на открытом пространстве.

Станция состоит из насоса самовсасывающего типа, электрического двигателя, бака с мембраной, датчиков, следящих за давлением и расходом воды, плюс обратный клапан и система управления. Последняя отвечает за все рабочие режимы

Насос может поднимать воду с глубины в 8 м, в том числе и из колодца. Для поднятия воды с подобной глубины вполне должно хватить пяти минут. Основными характеристиками является напор подаваемой воды в барах и производительность, которая выражается в единицах – метры в секунду.

Рабочие процессы в станции автоматизированы, а автоматика представлена в виде реле. Контролируется давление в водопроводе и насосе, плюс автоматика и электроника также следят за тем, как протекает жидкость, плюс за баком с мембраной. Старт и окончание работы контролируется электроникой. Для предотвращения возникновения оборотного потока модель оснащена обратным клапаном.

Насос охлаждается жидкостью, которую он всасывает, благодаря чему имеет низкий уровень шума. Чтобы сэкономить на потреблении электрической энергии, внутрь насоса встроен гидроаккумулятор.

Кроме того, мембранный бак прекращает работу насоса, когда происходит утечка жидкостей. За счёт этого снижается изнашивание деталей. Детали, на которые приходятся все нагрузки изготовлены из стали с включением сплава из хромо-никеля.

Не в последнюю очередь стоимость станции и её высокий класс обеспечены надёжной встроенной системой защиты. Например, когда нет напора у жидкости, активизируется защита сухого хода. Повторный запуск насоса происходит через полчаса, такие попытки система предпринимает в течение суток. Если за сутки воды так и не появилось, насос полностью выключается, запустить его заново сможете только вы.

Таким образом, спокойно оставляйте на долгое время насос, он не потеряет ни в качестве работы, ни в сохранности самого агрегата. Для защиты двигателя станции от перегрева останавливается работа насоса, когда температура двигателя начинает превышать значение нормы.

Затем система ждёт полчаса и пытается запустить насос снова. Как уже было выше сказано, за охлаждение двигателя отвечает жидкость, которую насос перекачивает. Это не только понижает шумовой уровень, но также и требуемый объём для монтажа установки.

Как разобрать Grundfos

Перед этим его следует отключить от электропитания и слить из внутренних полостей и трубок воду. Начинать разбирать аппарат следует с распредкоробки, после чего производится визуальный осмотр внутренних комплектующих. Таким образом, можно найти сгоревшую или вышедшую из строя деталь В ситуации, когда все комплектующие в этой части аппарата исправны, следует продолжить разборку.

Глубинные насосы Грундфос разбираются следующим образом:

  1. Корпус прочно зажимается в тисках. Лучше всего это сделать при помощи двух половинок стальной трубы соответствующего диаметра. Так исключается возможность деформации корпуса аппарата.
  2. Если раскрутить крышку руками не получается, резьбовой шов следует смазать специальной жидкостью. Часто в месте стыковки крышки и самого корпуса скапливается ил и грязь, затрудняющие проворачивание резьбы.
  3. После снятия крышки следует достать ротор из рабочей камеры.

https://youtube.com/watch?v=_nsW_Ssju0c

При разборе двигатель насоса должен находиться в вертикальном положении. В таком случае можно избежать утечки смазочного масла из него.

Насосы Grundfos MQ 3-35 (3-45). Справочник строителя по материалам.

Главная Справочник строителя. Ремонт квартир в Петербурге. Разделы. Справочник строителя по материалам. Водоснабжение. Справочник строителя по материалам. Насосы Grundfos MQ 3-35 (3-45). Справочник строителя по материалам.

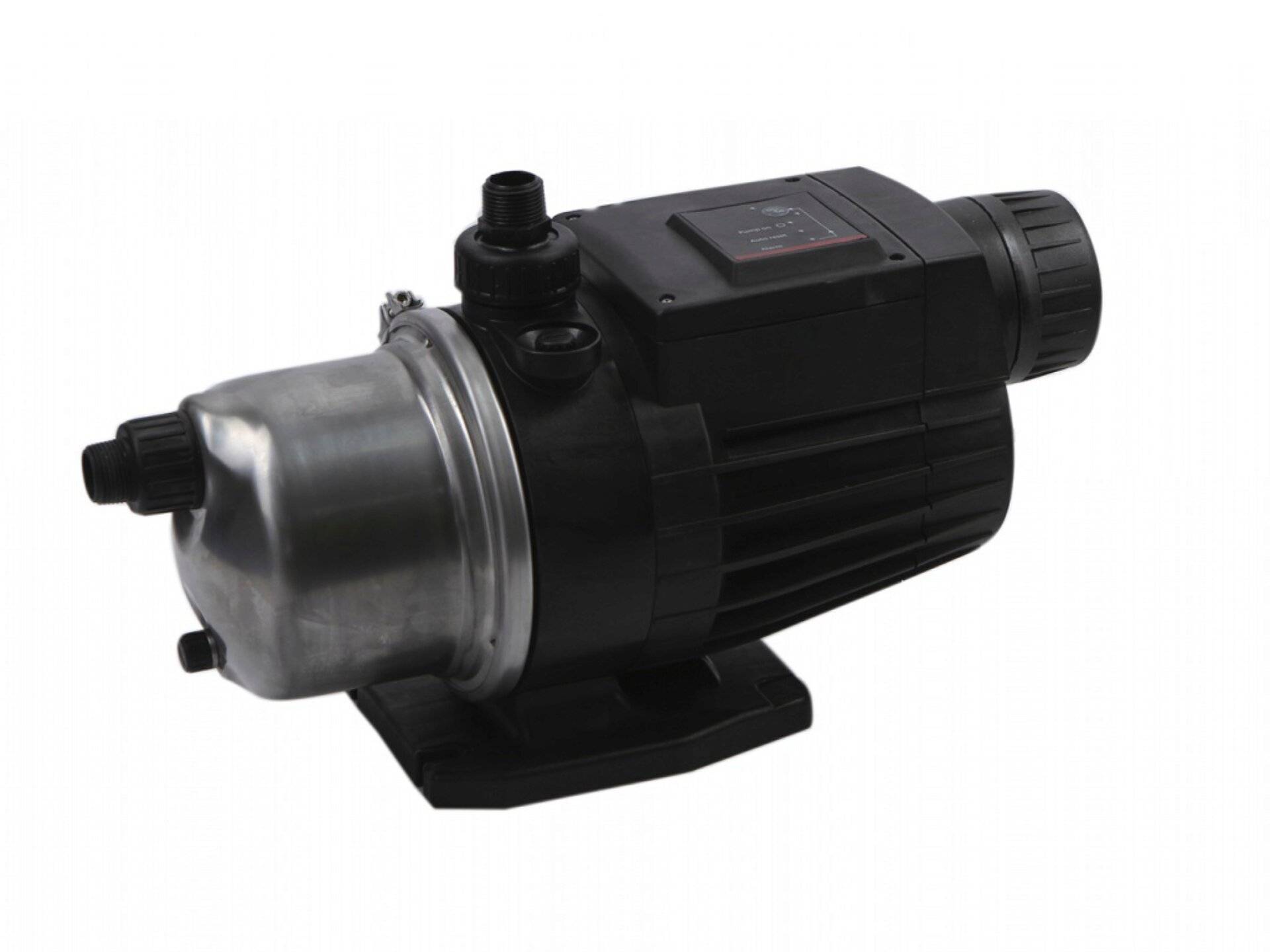

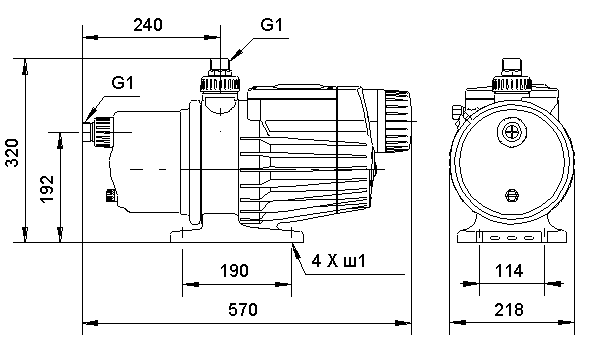

Насосы Grundfos MQ 3-35 (3-45)

MQ – малогабаритная насосная станция
водоснабжения, представляющая собой единый узел состоящий из насоса,
двигателя, напорного мембранного бака, датчиков давления и протока,
блока управления и обратного клапана. Блок управления служит для
автоматического запуска при возникновении водопотребления, и
выключения насоса при его прекращении.
Монтаж:Благодаря малым габаритам станция не
занимает много места и легко монтируется на месте эксплуатации.
Вокруг насоса не требуется оставлять свободное пространство для
монтажа.
Легкость в эксплуатации:Насос имеет блок
управления с удобным для пользователя кнопкой ON/OFF и световой
индикацией режимов эксплуатации.
Самовсасывающий насос:Насос является
самовсасывающим, поэтому он способен нагнетать воду, находящуюся
ниже его уровня. Максимальная высота всасывания – не более 8
м.
Встроенная защита:В случае работы всухую
или перегрева, например в результате заклинивания узлов или
перегрузки, насос будет автоматически останавливаться, что позволит
устранить опасность перегорание обмоток.
Автоматическое квиттирование:Имеется
функция автоматического квиттирования. В случае работы всухую или
подачи другого аварийного сигнала насос выключится. Далее насос
будет пытаться включаться каждые 30 минут в течение 24 часов.
Функция автоматич. квиттиров. может быть отключена.
Низкий уровень шума:Насос имеет низкий
уровень шума благодаря своей гидравлике и собственному охлаждению
двигателя перекачиваемой водой, что позволяет эксплуатировать его
как внутри, так и вне помещения.
Напорный гидробак:Встроенный напорный
гидробак сокращает количество кратковременных включений-выключений,
снижая тем самым степень износа деталей.
Техническое обслуживание:Не требуется
техническое обслуживание.
Жидкость:

  • Мин. температура жидкости: 0 град. С
  • Макс. температура жидкости: 35 град. С
Технические данные:

  • Номинальная подача: 3 м3/ч
  • Номинальный напор: 22 м
Установка:

  • Мин.температура окружающей среды: 0 град. С
  • Макс. температура окружающей среды:45 град. С
  • Макс. рабочее давление: 7.5 бар
  • Размер трубного соединения: 1″
Электрические характеристики:

  • Входная мощность (P1): 850 Вт (для MQ 3-45 1000 Вт)
  • Частота сети электропитания: 50 Hz
  • Номинальное напряжение: 1 x 220-240 V
  • Номинальный ток: 4 A (для MQ 3-45 4,5 А)
  • Длина кабеля: 2 м

Обратите внимание: распространение и продажа инструментов и материалов из справочника не осуществляется

Замена резинок и торцевого уплотнения

И снова разборка насоса. Методом исключения было установлено, что течет из торцевого уплотнения вала.

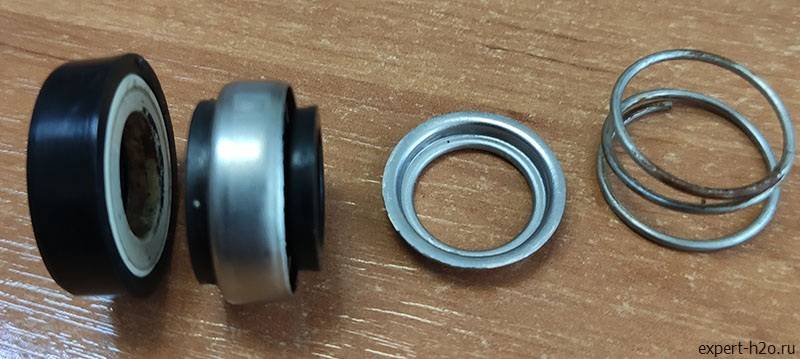

Торцевое уплотнение вала насоса Grundfos MQ 3-35

Было принято решение заменить торцевое уплотнение вместе с комплектом всех резинок. Стоимость комплекта составляла около 4 000 рублей вместе с доставкой из Москвы. Как правило, в небольших городах этот комплект в наличии найти невозможно, только если случайно как у меня было однажды – кто-то заказал и не пришел забирать заказ, через месяц его выставили на продажу. Поэтому обзвонить магазины насосов и насосного оборудования все же стоит. Тогда не придется тратить деньги на доставку.

После получения, впрессовываем торцевое уплотнение вала руками или куском полипропиленовой трубы (как это делал я). При этом торцы трубы должны быть гладкими, чтобы не повредить уплотнение.

Далее меняем все резинки, которые были в комплекте и собираем насос в обратном (разбору) порядке.

После этого в моем случае насос заработал. Но бывают и другие случаи.

Привожу перечень других причин по которым может гудеть но не работать поверхностный насос.

  • Насосная камера не заполнена водой. Для стабильной работы большинства поверхностных насосов требуется полное наполнение насосной камеры водой. Если по каким-то причинам невозможно наполнить насос водой из системы водоснабжения, то нужно залить воду вручную перед включением. Сделать это можно через заливное отверстие или напорный патрубок.
  • Высота всасывания превышает максимальную высоту. Если в насосе отсутствует внешний эжектор, то эта высота должна быть не более восьми метров.
  • Не герметична всасывающая магистраль, засор в системе. Вода может подаваться в насосную станцию плохо, или не подаваться вообще.
  • Пониженное напряжение в сети. Пониженное напряжение не даст двигателю насоса выйти на рабочую мощность. Обычно для того, что бы обойти эту проблему устанавливают стабилизатор напряжения.
  • Заклинило рабочее колесо или подшипник. Если разобрать насос и покрутить вал, то он либо не будет крутиться вообще, либо будет крутиться с большим усилием и характерным скрежетом. Решение – замена подшипника.
  • Работа насоса на сухом ходу. Нужно разобрать насос и провести визуальный осмотр. Он должен выявить проблемное место.

Ремонт насоса: возможные неисправности и их устранение

Если в процессе эксплуатации вы заметили, что оборудование не запускается, причиной этому может стать недостаточное количество воды. Для устранения неполадки необходимо проверить подачу и всасывающий трубопровод. Иногда агрегат не запускается и по причине перегрева, когда температура перекачиваемой жидкости превышает 35 °C.

При возникновении таких условий необходимо обеспечить подвод к установке холодной жидкости. Иногда насос заклинивает или заедает, что происходит из-за перегрева. В этом случае лучше связаться с поставщиком оборудования. Ознакомившись с описанием насосной станции Grundfos MQ 3 45, вы сможете понять, что иногда агрегат начинает работать в аварийном режиме. В этом случае необходимо выполнить сброс, используя кнопку «Вкл. / Выкл.».

А вот если оборудование не останавливается, то к этому приводит повреждение или течь трубопровода. Его нужно отремонтировать. Когда агрегат работает всухую, необходимо проверить подачу. Проблема может быть выражена и в неправильной работе всасывающего трубопровода.

Монтаж установки MQ

Для монтажа насоса необходимо наличие плиты для опоры. Патрубок для всасывания жидкости должен идти по горизонтальному направлению, напорный по вертикальному. Сам насос следует установить горизонтально, максимальный позволительный угол наклона равен +18°C.

Для установки насоса в трубопроводе большой длины, используйте опоры, которые позволят избежать больших нагрузок на патрубки, имеющиеся у насоса. На месте монтажа не надо много свободного места в трубе и вентиляции, поскольку охлаждение происходит за счёт проходящей в нём воды.

Для перекачивания воды из колодца не надо оснащать линию всасывания клапаном. Чтобы сделать линию всасывания достаточно гибкой используйте напорные рукава армированного типа.

Перед электромонтажом удостоверьтесь, что характеристики насоса соответствуют таковым у местного источника питания. Для подключения используйте кабель с большим количеством жил, с заземлением и резиновой оболочкой.

Небольшие габариты установки позволяют компактно смонтировать её, много места она занимать не будет.

Обслуживание и ремонт насосной установки MQ

Если вы используете насос согласно инструкции, никакого особенного обслуживания вам не понадобится, просто держите его в чистоте. Перед тем как включить насос, убедитесь, что в нём имеется жидкость для перекачивания. Перед тем, как демонтировать резервуар, сбросьте в нём давление, путём использования клапана для вентиляции.

Если вы открываете блок управления, отключите питание за пять минут до данных манипуляций. Если возникла вероятность замерзания, следует слить жидкость через специальное отверстие и немного ослабить гайку, которая находится на напорном патрубке. Заглушку с крышки на торце установки следует снимать исключительно с помощью специального инструмента.

Основной ремонтной работой с установкой MQ может быть смена старого уплотнительного вала на новый. Снимите с помощью отвёртки корпус насоса и извлеките деталь полости, куда всасывается жидкость. Удерживайте вал путём использования отвёртки.

Далее извлекайте камеры напора и колёса с шайбами, а также ту часть уплотнения, которая вращается. Та часть уплотнения, которая остаётся без движения снимается с помощью отвёртки. Далее устанавливайте новый вал.

Неподвижная часть нового вала должна лежать в направлении промежуточного узла, в то время как часть вращения устанавливается следом вместе с шайбами и пружиной. В узел электродвигателя установите камеры напора и кольца для уплотнения.

До окончания срока гарантии ремонт насосной станции производить самостоятельно не рекомендуется. Во время большинства неполадок вы всегда можете использовать сброс на автомате. При серьёзной поломке обращайтесь в сервисную службу.

Обязательно при возникновении неисправности в первую очередь убедитесь в том, что вы смонтировали вашу станцию правильно, строго по инструкции.

Цена: 24 600 руб.

Компания: “Тепловоз”

Контактное лицо: Вадим

Тел: +7(8452) 46-76-34

Адрес: г. Саратов Посадского д.322 —>
