Как выбрать кабельный канал
Кабельный канал — это прямоугольный, обычно П-образный профиль, закрываемый плоской защелкивающейся крышкой из такого же материала. Иногда их называют коробами. Установка кабельных каналов производится по периметру комнат под потолком на расстоянии 15 см с вертикальными отводами к розеткам и выключателям. Для прокладки проводов через стены в противоположенных каналах и стене просверливают отверстия.
Для укладки в один короб силовых и слаботочных проводов производят профили с одной или двумя перегородками. Стандартная длина короба для стен и потолков 2 метра, сечение профиля минимальное 8×8 мм, максимальное 100×60 мм. Для прокладки по углам между полом и стенами небольшого количества проводов, обычно слаботочных, существуют плинтусы специальной конструкции. Если требуется подвести провод к устройству, удаленному от стен, существуют напольные варианты с округлой поверхностью.
Различаются короба по стоимости и эксплуатационным характеристикам в зависимости от материала. Изделия производят:
- из пластмассы. Наиболее распространенный вариант и наиболее дешевый. Для помещений с высокой влажностью и на внешних стенах здания можно применять пластик IP 55 c высокой степенью защиты. Цветовая палитра пластиковых коробов позволяет выбрать нужный тон;
- алюминиевые с покрытием из полиэтилена. Дороже, но прочнее и долговечнее пластиковых. Количество циклов открытия-закрытия крышки невелико из-за разгибания замков. Полиэтиленовое покрытие легко разрушается при механическом воздействии. Цвет придается каналам полиэтиленовым покрытием и достаточно разнообразен;
- стальные оцинкованные. Такие конструкции наиболее прочны и дороги. В основном используются в условиях высоких нагрузок. Например, при напольной проводке и во внешней среде. Цвет изделий разнообразен.
Выбор типа и размеров коробов начинают с определения разводки проводов по всему дому от электрощита и точек входа кабелей телевидения, компьютерной сети, телефона и охранной сигнализации до розеток, выключателей и светильников, нанеся линии проводов на чертеж квартиры или дома. В зависимости от мощности подключаемого оборудования провода будут разной толщины, это следует отметить на чертеже.
Сразу следует подсчитать для каждого сечения короба количество внутренних и внешних углов по линии проводки, количество торцевых переходов заглушек, количество Т-образных переходов к ответвлениям и их сечение. Обойтись без них, конечно, можно, но щели на стыках, разность сечений будут бросаться в глаза. Применение герметика для заделки щелей приведет к сложностям при необходимости, например, добавить или заменить провод в магистрали.
Разводка проводов примет эстетически законченный вид, если розетки и выключатели устанавливать от одного производителя. Они идеально подойдут и по размерам, и по дизайну.
Советуем обратите внимание на стены. Неровность стен при монтаже коробов будет особенно видна
Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола.
Назначение кабель канала
Если в квартире открытая проводка, то провода расположены на поверхности стен, проходят под полотком или у пола. Конечно, это не значит, что к обоям или плитке их следует прибивать гвоздями и оставлять все в таком виде. Чтобы спрятать провода, необходимо установить специальный защитный короб – кабель канал.
Такое решение имеет массу преимуществ, начиная с того, что для организации проводки вам понадобится меньше времени, заканчивая быстрым и простым ремонтом неисправного участка. Кроме того, при открытой проводке можно в любой момент сделать дополнительною электроточку или провести еще одну линию. Провода, спрятанные в кабель канале, смотрятся аккуратно и не представляют опасности для детей и домашних питомцев.
Однако открытая проводка имеет и свои недостатки. Один из самых ощутимых – уменьшение свободного пространства. Если на стене или у пола проходит кабель канал, вы не сможете вплотную пододвинуть мебель. Конечно, речь идет лишь о паре сантиметров, но для квартир со скромной квадратурой это может стать проблемой. Также открытая проводка подойдет не всякому интерьеру – строгие очертания защитного короба придают помещению некую «офисность», нелепо смотрятся на дорогих обоях и среди изысканной мебели.
Ширина кабель канала должна позволять прятать в него любой провод, но лучшим вариантом будут изделия с гибкими многопроволочными жилами. Гибкие кабеля гораздо проще уложить в продольную канавку и согнуть на углах.
Кабель канал состоит из боковых стенок и соединяющей их спинки. Открытая часть закрывается специальной крышкой на защелках с двойным замком. Существует много разновидностей каналов для проводов, отличающихся формой, размерами и материалом, из которого они сделаны. По форме они могут быть П-образные, округлые, треугольные и даже изогнутые. Внутри могут присутствовать перегородки, образующие ложбинки для отдельных кабелей.

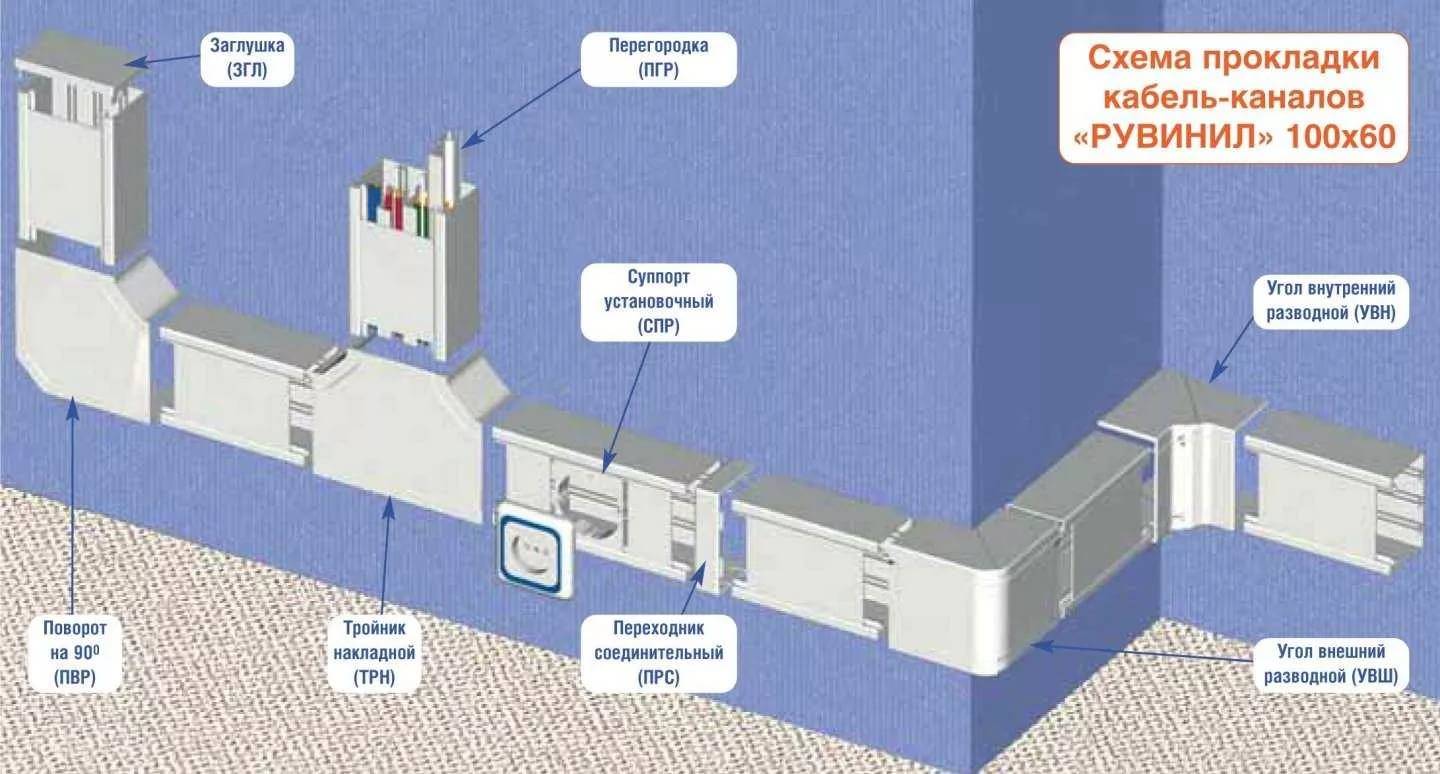

Чаще всего кабель каналы изготавливают и продают отрезками длиной 2 м. Но чтобы спрятать открытую проводку мало купить только их – необходимо приобрести целый набор сопутствующей фурнитуры – угловые и поворотные вставки, заглушки, розеточные модули и т.д.
Выбор кабель канала
Как мы уже говорили, кабель каналы различны по форме, структуре и материалу, из которого они сделаны. Так, на рынке можно встретить стальные, пластиковые и алюминиевые изделия.
Рассмотрим каждый вариант более подробно:
- Металлический кабель канал – подходит для наружных и внутренних работ. Главный плюс – широкая цветовая палитра, позволяющая подобрать вариант под любой интерьер. Защищены от ржавчины покрытием из оцинкованной стали.
- Оцинкованный кабель канал – изготовлен из алюминия, который, как известно, не подвержен коррозии, поэтому его смело можно использовать для защиты кабелей вне дома. Отличаются завидной долговечностью и эстетичностью. Алюминиевые и стальные кабель каналы полностью пожаробезопасны, в отличие от следующего «кандидата».
- Пластиковый кабель канал – самый дешевый, а потому наиболее популярный вариант для использования внутри дома. Сделан из пластика с различными добавками, увеличивающими прочность и долговечность. Могут быть различных цветов, но в основном используются белые изделия. Если выбор пал на короб из ПВХ, следует учитывать, что в одну ячейку можно поместить лишь один провод. При небольших размерах сечения кабель канала двойной замок необязателен.
Устройство проводки в кабель канале
К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.
Тем, кто решил проложить кабель в электротехническом коробе, предстоит:
- составить чертеж обустраиваемого объекта с точными размерами;
- определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
- выбрать оптимальную трассу проводки и нанести ее на план;
- купить короба с аксессуарами согласно сделанной схеме;
- разметить путь электропроводки;
- правильно подготовить короба к установке;
- соорудить канал для укладки кабеля;
- уложить провода, правильно закрепить их и закрыть крышки;
- установить выключатели и розетки.
Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.
Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.
При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».
Планирование – гарантия успеха в работе
Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.
Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

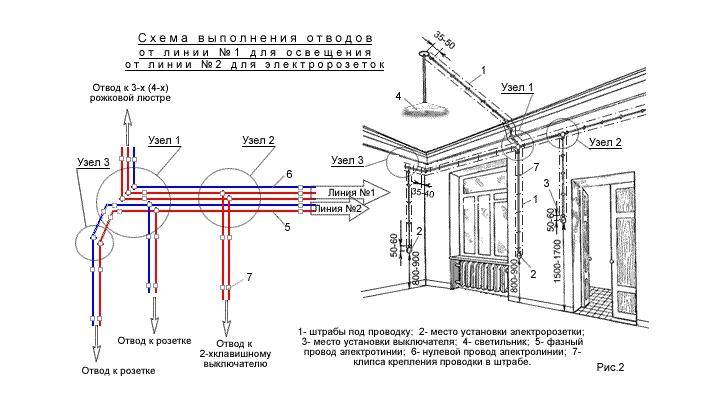

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:
- удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
- от потолка желательно отступить min 15 см, от оконного проема min 10 см;
- ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.
Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.
Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.
Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.
Порядок крепления кабель-канала к стене

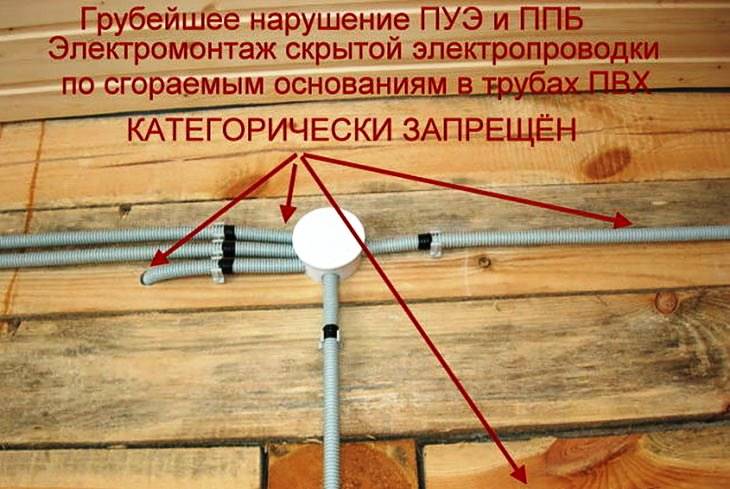

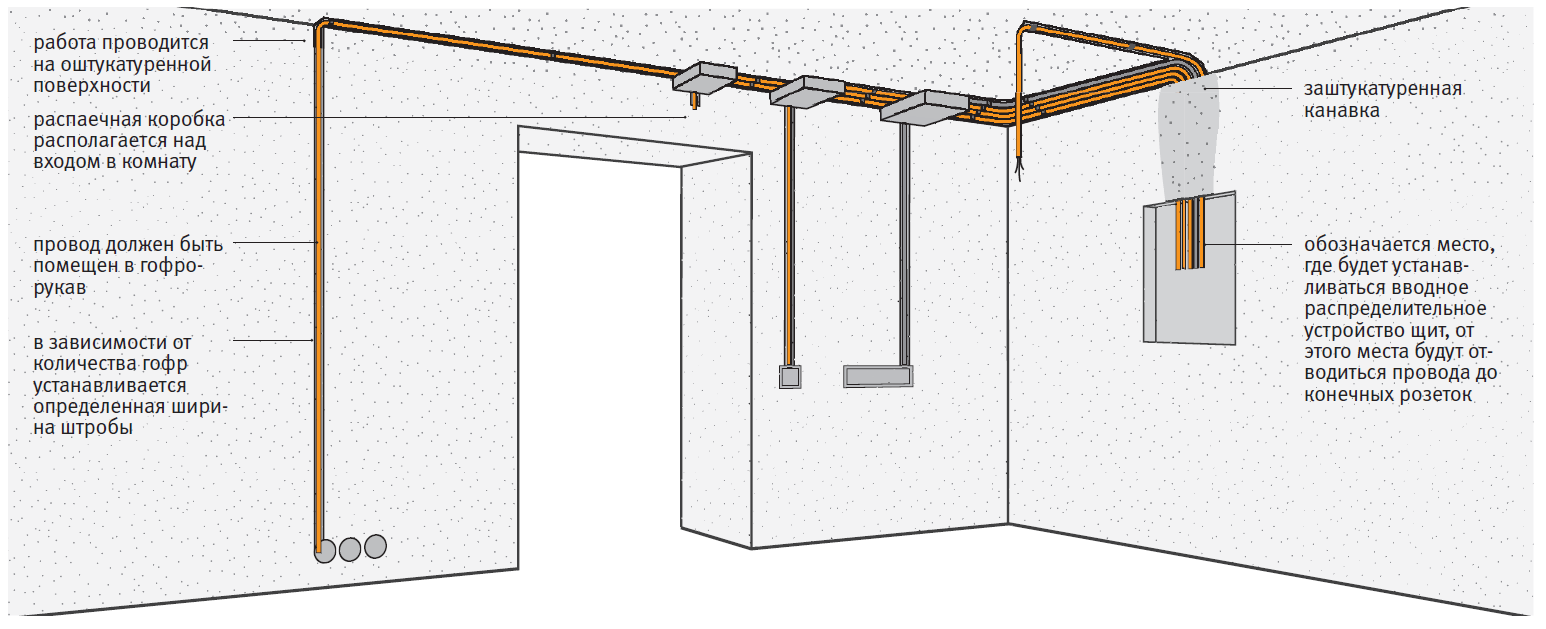

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?
В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.
Классификация кабельных каналов
Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.
При этом способы прикрепления будут разными.
В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.
Детальная классификация их представлена в таблице.
Рынок позволяет подобрать изделия под конкретные условия эксплуатации.
Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.
Подготовка к монтажу, разметка поверхностей
Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).
Инструкция по монтажу Установите короб по нанесенной разметке
Вот как правильно поделить процесс на этапы:
- первоначально составляется схема прокладки электропроводки оптимальным образом,
- линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом,
- на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей,
- необходимые корректировки вносятся по ходу работы.
Повороты и углы можно сделать самостоятельно
В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.
Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.
Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.
При наличии лазера можно не делать разметку
Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.
Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.
Легче работу выполнять по схеме: примерил – отрезал – закрепил.
Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.
Способы закрепления
Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.
Порядок крепления кабель-канала к стене Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах и узнать тонкости работ.
Правила монтажа
Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.
Как выбрать размер
Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.
Советуем изучить Цифровые каналы через обычную антенну: список 2017
При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить
Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.
Порядок и особенности монтажа
Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.
Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

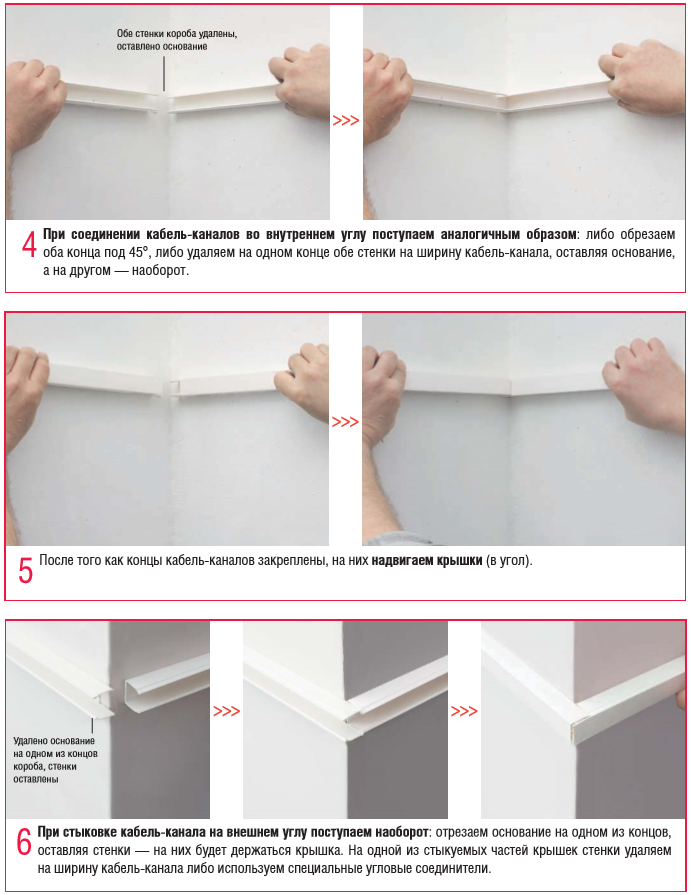

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен. Правила монтажа пластиковых кабельных лотков
Правила монтажа пластиковых кабельных лотков
Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.
Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.
Порядок укладки проводов
В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
Советы по монтажу
Итак, чтобы Вы могли правильно и в то же время быстро монтировать кабель-канал, рекомендуем ознакомиться со следующими нюансами установки:
- Первым делом тщательно выровняйте стену с потолком и подготовьте ее к креплению пластикового короба. Чем ровнее будет поверхность, тем больше может быть шаг между крепежными элементами. Помимо этого отсутствие зазоров положительно отобразиться на интерьере комнаты.
- Чтобы соединить кабельный канал на углах (внешних, внутренних, стык вертикальной трассы с горизонтальной), сделайте специальные углы под 45 о . Для этого можете использовать стусло, как показано на фото.

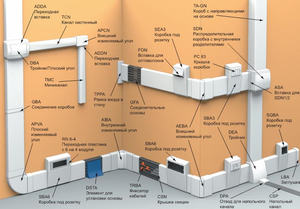

- К дополнению к пункту 2 – чтобы не хлопотать с вырезкой одинаковых углов, используйте готовые комплектующие от производителя: внутренние и внешние пластиковые уголки, Т-образные соединители, заглушки и т.д.
- Крепить кабель-канал нужно ровно, как в вертикальной, так и в горизонтальной плоскости. Чтобы прикрепить короб горизонтально ровно, используйте строительный уровень. Для выравнивания трассы по вертикали лучше всего использовать отвес.
- Перед тем, как устанавливать кабельный канал на стене своими руками, нужно выполнить разметку этих стенок. Существуют определенные нормы на этот вопрос, который мы подробно рассмотрели в статье – как выполнить монтаж открытой электропроводки.
- Если Вам нужно крепить пластиковый электротехнический короб на гипсокартонной либо деревянной стене, заранее не просверливайте отверстия в поверхности. Саморезы и без этого хорошо зайдут в стенку. Как Вы понимаете, с бетоном и кирпичом уже такой вариант крепления короба для кабеля не пройдет.
- Если это возможно, начинайте укладывать кабель-канал с угла, чтобы потом было легче стыковать участки и подрезать их при необходимости.
- Нет особой разницы в том, когда Вы решите установить кабельный короб — до декоративной отделки стен или после. Мы же рекомендуем прокладывать изделие в самую последнюю очередь, т.к. монтаж кабель-канала на обои выполнить гораздо проще, нежели поклеить обои, подрезая их из-за уже проведенной трассы.
- Если Вы решите и на потолке класть пластиковую защиту для провода, не забудьте подготовить и потолочную поверхность по аналогии со стенами. Крепится кабель-канал на потолке также, как и на стенках.
Вот и все, что Вы должны знать по поводу того, как крепить кабель-канал к стене своими руками. Надеемся, что предоставленное подробное описание с фото и видео примерами было для Вас полезным!
