Прокладка наружной проводки
Мы рассмотрели, как выполняется прокладка внутренней электропроводки на даче поэтапно, теперь рассмотрим другой вид – наружную проводку. Прокладка наружной электропроводки в дачном домике проще, и занимает меньше времени. Согласно ПУЭ наружная электропроводка должна выполняться кабелями с изоляцией, не поддерживающей горение. Какой кабель использовать в этом случае? Подходит тот же ВВГнг-LS, или другие кабели с такой изоляцией.
Современные требования предписывают использование локализирующих негорючих труб – то есть металлических. Можно использовать медные или стальные тонкостенные трубы. Но этот вариант не самый дешевый и удобный для монтажа.

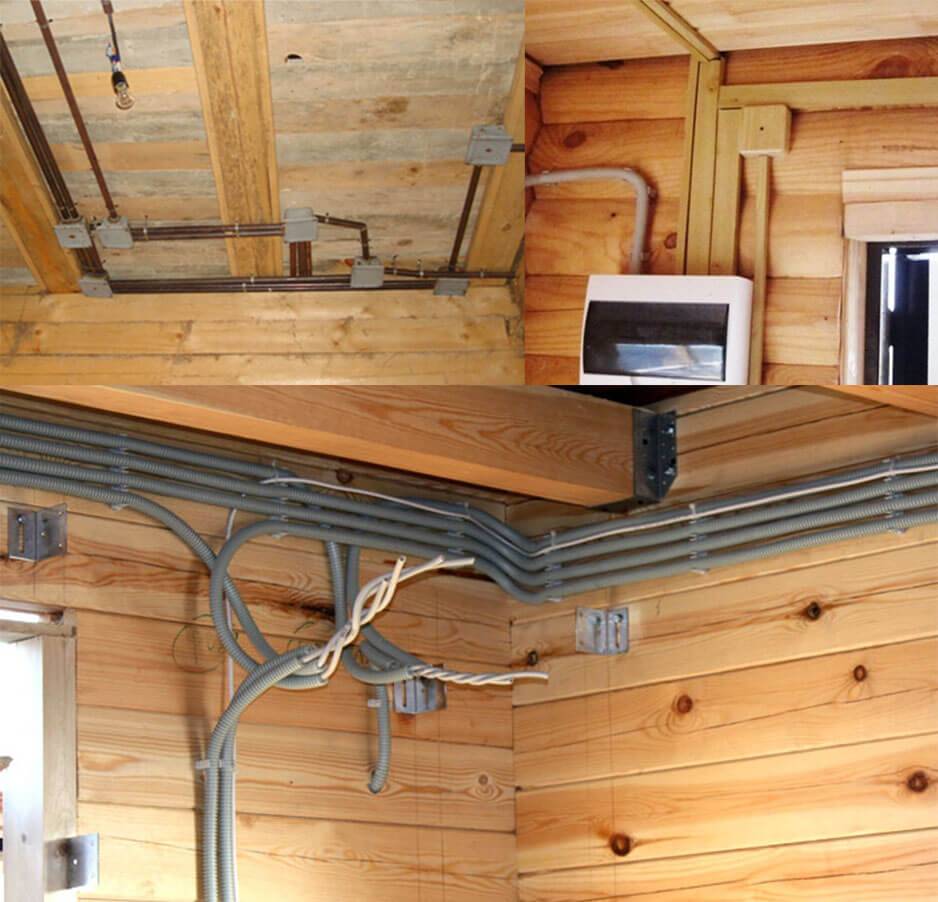

Также провод можно прокладывать в ПВХ-гофре. Если вас не устраивает этот вариант – прокладывайте в кабель-канале или плинтусе с нишей для проводов.
Монтаж розеток и выключатели для наружной установки отличается тем, что вам не нужно бурить отверстия и устанавливать подрозетники – они просто прикручиваются к стене. Это можно назвать «эконом вариант» потому что такую проводку легко заменить, добавить или убрать розетки и перенести выключатели без особых затрат и видимости переделок.
Альтернативой такому решению является электрическая проводка в стиле ретро. Для этого используют специальный витой провод и керамические ролики, такой способ вполне соответствует требованиям ПУЭ. Его главным недостатком является высокая стоимость как самого кабеля, так и электроустановочных изделий под старину.
Вот собственно и все моменты, которые нужно знать, если решили самостоятельно провести электропроводку на даче. Надеемся, наша пошаговая инструкция с картинками и схемами помогла вам понять, с чего начать и что вообще нужно делать!
Материалы по теме:
- Как собрать электрический щит
- Как выбрать автоматический выключатель
- Как выбрать УЗО для дома
- Освещение на даче своими руками
Опубликовано:
29.01.2019
Обновлено: 28.02.2019

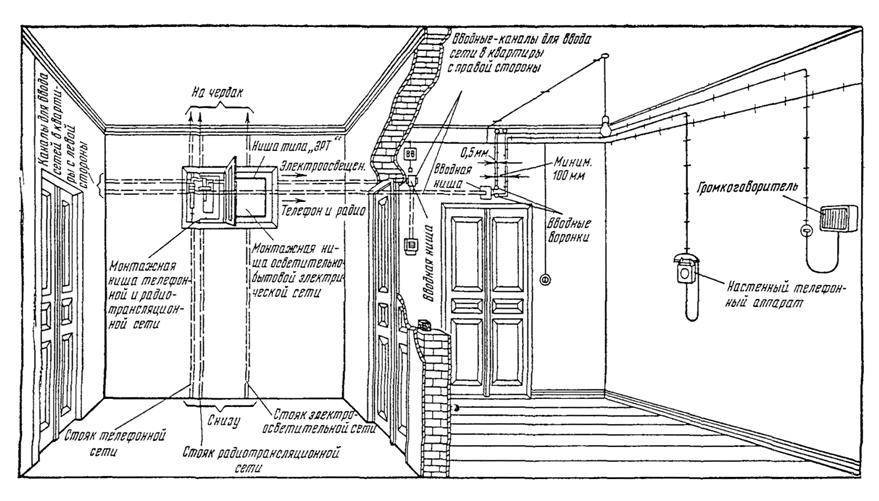

Способы прокладки электрических кабелей
Кабели при установке электропроводки в доме могут располагаться в гофрированной трубе. Это обеспечивает защиту проводниковой продукции, упрощает процесс установки. Если потребуется заменить электропроводку, то не нужно разбивать стену и портить ремонт, достаточно извлечь провод с гофры. Но чаще всего выполняют скрытую установку в штробах, которые представляют собой специальные углубление в стене, на потолке и даже в полу.
Подбор кабелей и проводов
Провода обладают неустойчивостью к длительному нагреву. Они не обеспечивают должную защиту, так как имеют одинарную изоляцию. Для разводки электропроводки в частном доме применяют кабели. Они отличаются лучшими эксплуатационными характеристиками и долговечностью.
Для правильного выбора проводниковой продукции нужно оценить товар по некоторым критериям. Кабель должен быть с тремя жилами, чтобы можно было обеспечить заземление. Даже если в доме нет защитного автомата, проводник должен быть с тремя жилами, просто одна будет временно бездейственной.
Жилы для электропроводки в частном доме должны быть медными. Алюминий уже запрещено использовать. Особого внимания требует сечение кабеля. Чтобы его определить, делают расчет, отталкиваясь от мощности всей техники в доме.
Можно выбрать и стандартные проводники. Так для освещения оптимальное сечение составляет 1,5 мм2, а для розетки – 2,5 мм2. Для оборудования с большей нагрузкой минимальный размер составляет 4 мм2. Сечение вводного кабеля рассчитывается, исходя из номинала автомата. Обычно этот показатель находится в пределах 10-16 мм2.
При выборе кабеля учитывают марку. Их достаточно много, но для проводки следует изучить наиболее используемые варианты. Чтобы провести электропроводку в доме, рекомендуется использовать марки ВВГ, ВВГнг или NYM. ВВГ подходит для квартиры и небольших хозяйственных помещений. ВВГнг или NYM относятся к огнестойким разновидностям, поэтому активно применяются для построек с высокой влажностью.
Виды проводов для квартирной электропроводки.
Немаловажную роль при выборе кабелей для обустройства электропроводки в доме имеет завод-производитель. Некоторые компании выпускают изделия сомнительного качества. Использование такой продукции чревато опасными последствиями – может произойти замыкание. Лучше выбирать проверенных производителей, которые имеют все сертификаты качества.
Монтаж коробки и соединение проводов внутри конструкции
Для начала необходимо завести провода в коробку через специальные отверстия. Затем следует прикрутить распределительный прибор к стене с помощью саморезов или гвоздей. Некоторые хозяева предпочитают скрытую установку, поэтому коробка направляется в подготовленную нишу в стене или потолке.
Дальше с кабеля снимается изоляция. Эту операцию нужно проводить максимально аккуратно
Важно не повредить внутреннюю жилу. Поврежденные места изолируют с помощью изоленты
Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки. При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см.
Дальше зачищают концы и соединяют с помощью электрических зажимов (клемм). Скрученные концы следует изолировать изолентой или специальными колпачками. Провода разного назначения разводят в стороны. Затем кабели аккуратно складываются внутри коробки и крышка закрывается.
Способы расключения:
- С помощью паяльника;
- Использование сварочного аппарата;
- Применение клемм.
Расключение включает соединение жил одного назначения. Кабели соединяются по цветам. Такая схема поможет сделать разводку электропроводки в доме своими руками, не перепутав провода. Необходимо помнить, что коричневый цвет используется для фазы. Синий или черный оттенок характерный для нуля. Кабель с желто-зеленой расцветкой обозначает заземление (он может отсутствовать, если проводник двухжильный).
Способы соединения проводов.
Способы укладки кабеля
После составления подробной схемы разводки кабелей наступает черед следующего этапа работ — укладки кабеля. Монтаж проводки можно проводить двумя способами — открытым и скрытым.
Специалисты настоятельно не рекомендуют использовать для деревянных домов скрытый способ разводки электропроводки, так как при этом практически полностью теряется возможность оперативного вмешательства в электрическую систему. Второй негативный фактор — высокая стоимость работ, ведь разводка электропроводки в таком случае учитывается еще на стадии проекта. Если скрытый монтаж проводов осуществляется при помощи штробления стен и последующей их заделки, то следы от многочисленных штроб будут выглядеть не эстетично на фоне обстановки из дерева.
Установку проводки внутри стен лучше всего использовать в случаях, когда планируется последующая полная обшивка стен, которая скроет места прокладки кабелей. Вся электрика в доме из дерева укладывается только в металлорукаве или трубе, применение пластиковых гофрированных труб не допускается в связи с повышенной пожароопасностью. В местах стыковки кабелей устанавливаются металлические распределительные коробки, проходы сквозь стены также выполняются в металле.
Открытый монтаж — наиболее подходящий вариант проводки в доме. Ее легко можно создать своими руками, а в случае необходимости — произвести ремонт, замену отдельных компонентов или модернизацию. Открытая проводка в деревянном доме — это залог безопасности, ведь в непредвиденных случаях к ней гораздо легче добраться, а риск возгорания такой системы в несколько раз ниже, чем у скрытых проводов.
Открытая проводка в кабель канал
Укладку проводов своими руками начинают с выбора способа укладки. Наибольшей популярностью пользуются такие методы открытого монтажа:
- в самозатухающих пластиковых кабель-каналах;
- в гофрированных трубах;
- на изоляторах (в стиле ретро);
- на скобах.
Из перечисленных выше методов, наиболее безопасной, простой и удобной является прокладка кабелей в пластиковых коробах — кабель-каналах. Полимерный материал, из которого они изготовлены, не поддерживает горение, так что даже в случае короткого замыкания стены вашего дома будут оставаться в полной безопасности. Такие конструкции производятся в различных расцветках, что позволяет подобрать их в точном соответствии с интерьером и вкусом хозяев жилья. Проложив короб по периметру комнаты под потолком, добиваются практически полной его незаметности — выбрав изделие красивого цвета и фактуры «под дерево», им с успехом можно заменить багет.
Ретро проводка

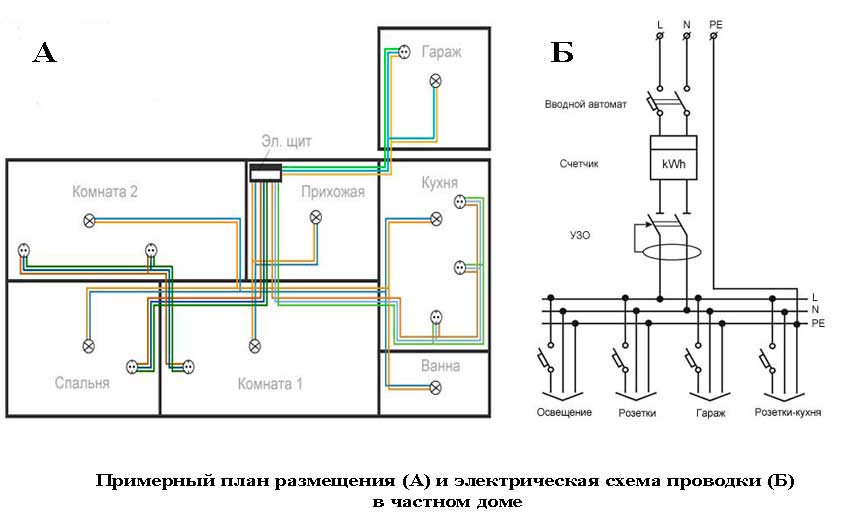

Проект и схема разводки электропроводки
Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.
Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.
Сколько фаз
Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.
Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку
Способы соединения проводов
Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:
- метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
- соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
- клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
- один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.
При монтаже электропроводки можно использовать несколько разных видов соединения проводов.
Где установить щиток
Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:
- Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
- Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
- Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
- Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.
Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.
Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок
Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

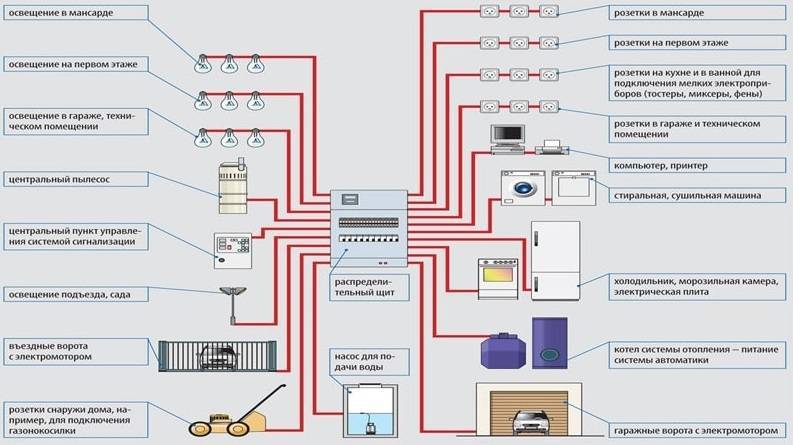

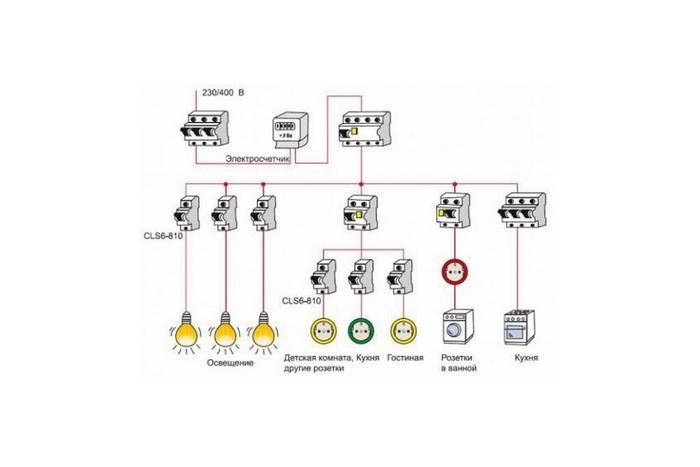

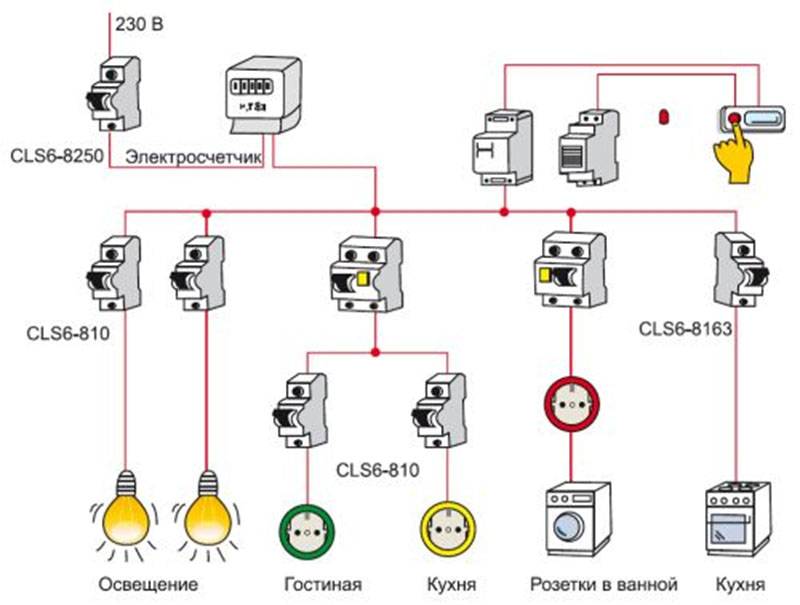

Разбивка потребителей на группы
Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.
Для каждой группы потребителей должно быть установлено индивидуальное УЗО.
После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.
Вопрос:
Сколько линий нужно проводить для комнаты?
Ответ:
Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.
Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.
Выбор провода и устройств
Тем, кто планирует сделать проводку в деревянном доме своими руками, начинать собственно монтаж надо именно с выбора и покупки кабеля, розеток и выключателей. Промышленность предлагает широкий ассортимент кабельно-проводниковой продукции, лучший выбор для деревянного дома – кабель NYM или ВВГ. Они имеют примерно одинаковые потребительские характеристики и сопоставимую стоимость.
Основной параметр, на который следует обращать внимание при выборе кабеля, – его сечение. Оно измеряется в квадратных миллиметрах и указывается в маркировке изделия
Пример – ВВГ 3х2,5. Это трехжильный кабель, сечение каждой жилы 2,5 мм2.
Важно определить, какое сечение оптимально для каждого конкретного участка схемы. В основном на розеточном участке используют медь 2,5–4 мм2 (точное значение зависит от предполагаемой мощности подключаемого оборудования)
Для освещения подойдет алюминий сечением 1,5–2,5 мм2.
Особых требований к выключателям не предъявляется. Они должны соответствовать пожеланиям владельцев и иметь привлекательный вид. Не стоит покупать дешевую продукцию неизвестных фирм. Вряд ли кому-нибудь понравится менять выключатель раз в месяц.
Розетки выбирают исходя из места их установки, ориентируясь на планируемую мощность нагрузки. Для телевизора или пылесоса достаточно простой розетки на 6 А, а вот для подключения калорифера стоит подыскать розетку мощнее, она должна быть 16 А и обязательно с заземлением.
На каждой ветке схемы необходимо предусмотреть устройство автоматического отключения, это особенно актуально для деревянных зданий. Его характеристики также выбираются исходя из потребляемой мощности. В случае частного дома достаточно автоматических выключателей на 16 А.
Правила безопасности, ошибки и способы их избежать
Иногда домовладельцы пренебрегают некоторыми нюансами или допускают по невнимательности ошибки, могущие серьезно повлиять на пожаробезопасность. Мы рассмотрим самые популярные из таких ошибок и способы избежать их.
- Алюминиевые провода. Их ни в коем случае нельзя использовать. Они хрупки и могут обломиться при замене розетки или выключателя. Лучше заплатить дороже, но взять медные.
- В скрытой проводке запрещено использовать многожильные провода. Клемма не очень хорошо держит такой кабель, поэтому создается точка постоянного нагрева. Это может привести как к порче розетки/выключателя, так и к пожару.
- Не соединяйте между собой провода из разных металлов напрямую. Во избежание окислов делайте это только через клемму, чтобы устранить возможный контакт металлов.
- Гидроизоляция. Нельзя пренебрегать ею в помещениях с повышенной влажностью: санузлах, кухнях, кладовых, террасах. Ее отсутствие может стать причиной удара электротоком.
- Размечайте длину провода с максимальной точностью. Ставить скрутки на прямых участках, особенно, если не хватает 10-15 сантиметров, категорически запрещено!
- Штроба под канавку. Ее глубина должна быть 2-2,5 сантиметра. Глубже заводить кабель нет смысла, а более мелкую канавку сложно заштукатурить.
- Распределительные коробки. Они должны быть расположены практически под потолком. Это делается для удобства обслуживания проводки и во избежание путаницы кабелей различного назначения.
- Пропилы под провод. Они должны быть строго вертикальны или горизонтальны. Возможная экономия кабеля при диагональной прокладке может привести к попаданию в него сверлом или гвоздем при ремонтных или отделочных работах в доме.
- Сечение провода. Оно не должно быть слишком тонким. Тонкие провода не выдерживают повышенной нагрузки и отгорают. На розеточную группу оптимальное сечение – 2-2,5 мм, на осветительную – 1,3-1,5 мм.
Далее в видео опытный специалист расскажет, как самому выполнить проводку электричества в доме, с чего ее начать, и даже самый далекий от электрики человек сможет сделать это своими руками:
И немного о технике безопасности. Работайте с домашней электрикой только при выключенных пробках. Поражение током может привести к самым печальным последствиям.

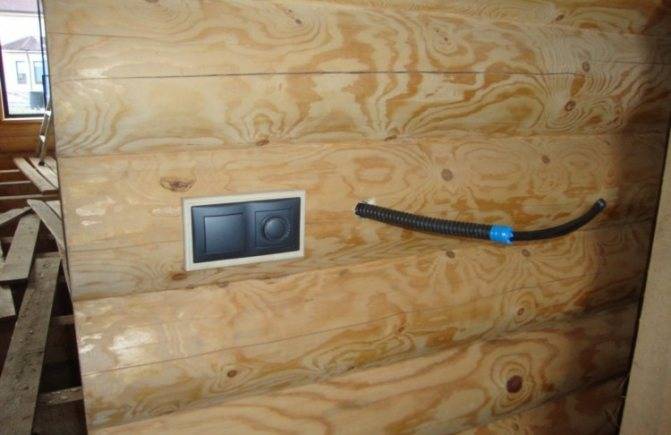

Открытая проводка в деревянном доме доступными способами
Выполняя открытую прокладку электрических проводов по древесине всегда важно учитывать возможность проскакивания между ними искры, способной воспламенить дерево. Зазор между проводами и конструкцией здания обеспечивают две распространенные технологии:
Зазор между проводами и конструкцией здания обеспечивают две распространенные технологии:
- Ретро проводка в деревянном доме.
- Проводка в кабель каналах.

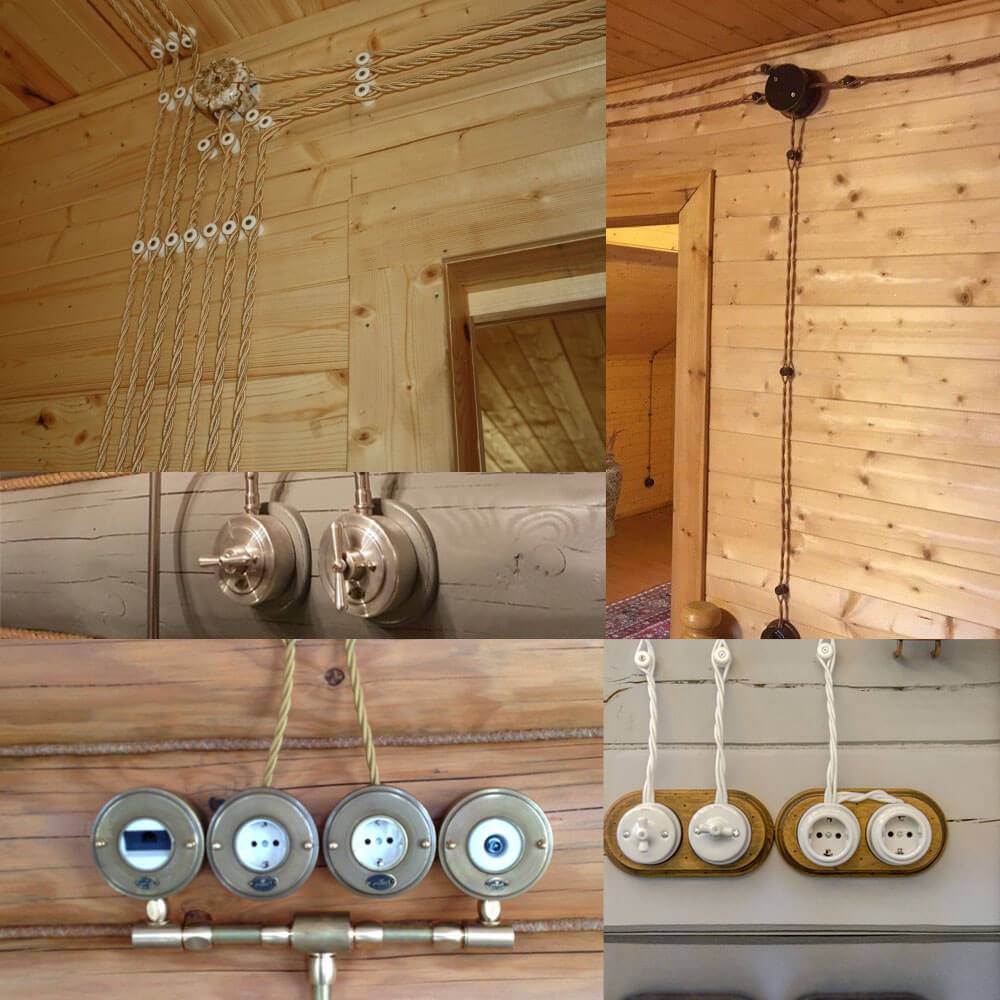

Ретро проводка в деревянном доме с имиджем под старину
Самым безопасным и надежным способом считается ретро проводка на роликах, которая имитирует распространенную схему прокладки проводов прошлого века.
Качественные декоративные провода защищены стойким покрытием от разрушительного действия солнечных лучей, отделены от древесины стены воздушной прослойкой.
Розетки и выключатели изготавливаются по уникальной технологии под различные художественные пристрастия владельцев, утверждающих свой образ состоятельных людей.
Монтаж ретро-проводки связан с высокой стоимостью оборудования, требует больших денежных вложений.
Проводка в кабель каналах в деревянном доме простыми способами
Этот способ менее затратен. Кабели и провода защищены от воздействия солнечного света пластиковыми коробами. Поэтому не требуют сверхстойкой изоляции к свету.
Материал пластиковых коробов можно выбрать под любой дизайн, но обращать внимание стоит на его горючие свойства. Используйте стойкие к возгоранию поливинилхлориды с минимальным выделением опасных газов при интенсивном нагреве
Рекомендую проверять эти качества не только по заверениям продавцов, но и реально поджигая небольшой кусочек пластика от спички или зажигалки. Метод очень доступный, но действенный.
Проводка в кабель каналах в деревянном доме делается за два этапа:
- Первоначально крепят пластиковые короба к строительным конструкциям по направлениям горизонтали и вертикали. Пустоты между ними не допускаются. На поворотах используются переходники, а на окончаниях — заглушки.
- Затем в короба заводят кабели и выполняют их электрическое соединение.
Считаю эти два способа прокладки проводов наиболее приемлемыми для зданий из древесины. Они не требую использования сложной технологии и отвечают правилам пожарной безопасности.
Если же вы попытаетесь прятать провода внутри строительных конструкций, то вам придется более серьёзно потрудиться и выполнить целый комплекс дополнительных защитных мероприятий.
Ввод электричества и монтаж электропроводки
Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.
Ввод электричества в дом
В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.
Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.
По воздуху
Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.
Требования к электропроводам
- Дешево стоит и быстро монтируется.
- Выглядит не слишком эстетично.
- Может быть оборван со временем (например, ветром или краном).
- Ограничивает возможности по заезду на участок габаритной строительной техники.
Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

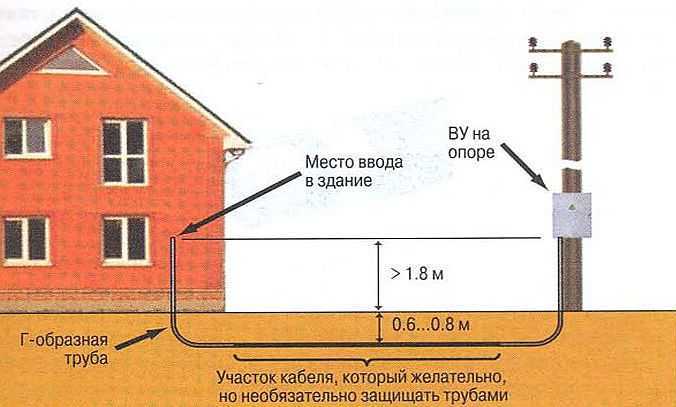

Подземный монтаж электропроводки
Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.
Трубы и конструкции для подземной электропроводки
Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.
Необходимые расчеты при подземном вводе электричества
Разводка силовых кабелей
Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.
1. Душевая комната.
Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.
1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.
1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.
1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.
1.4 Выключатель электроосвещения должен находится вне помещения.
1.5 Корпуса электроприборов заземляются.
1.6 В цепи питания душевой комнаты обязательна установка УЗО.
Номера электрооборудования душевой на плане (рис 3) (5) и (6):
5. Электрический электронагреватель 2000 ватт.
6. стиральная машина, мощность 2000 ватт,
подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.
2. Кухня.
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
Номера электрооборудования на плане кухни (7), (8), (9), (14),
7. Холодильник 250 ватт,
8. Посудомоечная машина 2000 ватт.
9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв.мм. соединяется через трехполюсную 25 амперную розетку.
14. Вытяжка. 300 ватт.
Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.

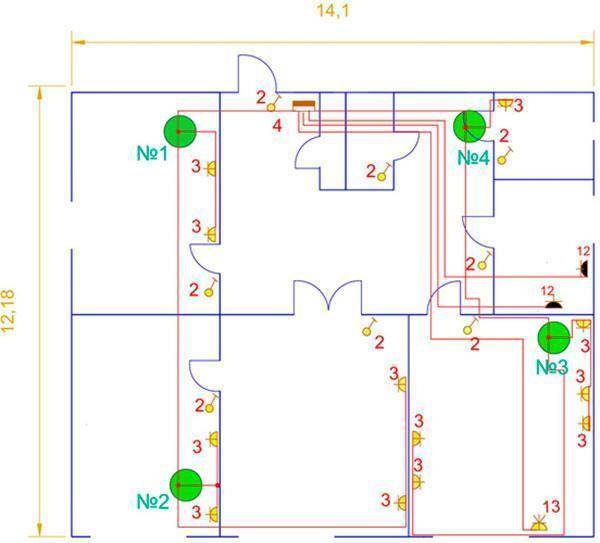

Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.
№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.
В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:
| Номер провода кабеля | Участки прокладки кабеля. | Сечение провода кв. мм. |
| 1, 2, 3 | Эл. Щит (4) – Душевая – Розетка (12)- Водонагреватель (5) | 1,5 |
| 4, 5, 6 | Эл. Щит (4) – Душевая – Розетка (12) — Стиральная машина | 1,5 |
| 7, 8, 9 | Эл. Щит (4) – Кухня – розетка(13) — электропечь с духовкой | 4,0 |
| 10, 11, 12 | Эл. Щит (4) – Распаечная коробка №4-распаечаная коробка №3 | 4,0 |
| 13, 14, 15 | Распаечная коробка № 4 –розетка в туалете (3) | 1,5 |
| 16, 17, 18 | Распаечная коробка № 3 – Розетки кухни (3) | 2,5 |
| 19, 20, 21 | Эл. Щит (4) – Распаечная коробка №1 | 4,0 |
| 22, 23, 24 | Распаечная коробка № 1- Розетки спальни | 2,5 |
| 25, 26, 27 | Распаечная коробка № 1 – Распаечная коробка №2 | 2,5 |
| 28, 29, 30 | Распаечная коробка № 2 – Розетки спальни и розетки зала. | 2,5 |
