Как сделать монтаж водопровода в доме своими руками? Инструкция

Подключаем насосную станцию к внутреннему водопроводу

Подачу воды в дом при использовании скважины осуществляет автоматическая система, состоящая из нескольких важных элементов:

насоса;
накопителя воды — гидроаккумулятора;
регулирующей автоматики.

Если все элементы собраны в единый механизм, перед нами насосная станция. Она имеет штуцеры:

для получения воды из колодца или скважины;
для подачи воды во внутреннюю сеть.

При включении станции насос закачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

Когда вода расходуется, давление постепенно падает до определенного значения, после достижения которого автоматика вновь запускает насос.

Водопровод в частном доме: чертежи и схемы

Одним из наиболее удобных и выгодных вариантов водоснабжения в частном доме – подключение к центральному водоводу.

Выгоды такого решения очевидны:

не надо искать источник воды на местности;
вода в системе общего водовода должна иметь соответствие санитарным нормам;
невысокая стоимость врезки;
напор воды в здании будет постоянным.

Схема водопровода

Но эти плюсы могут обернуться и минусами, например: коммуникации могут быть устаревшими, в этом случае на внутренней поверхности труб появляются различные наслоения, что требует ремонта трасс и отключения воды. Из-за наслоений снижается кондиция воды, что требует ее дополнительной очистки; оформление нужных документов может длиться долго.

Схема дачного водопровода

Подключение к центральному водопроводу состоит из таких этапов:

Процесс оформления нужных бумаг. В первую очередь надо взять план местности с проложенными на нем коммуникациями и вместе с документами на дом (разрешение на стройку или право собственности) подать в местное отделение водоканала, где выдадут ТУ подключения дома к сети. Затем организация, обладающая лицензией, составляет проект водовода в дом и регистрирует его в СЭС. После этого надо взять разрешение на раскопки для прокладки труб и начинать дальнейшие работы.
Установка системы. Прокладывать трубы и совершать врезку в центральный водовод имеют право специализированные организации, узнать о которых можно в водоканале. Своими силами можно выкопать канаву, сделать подсыпку песком, засыпать канаву после окончания работ. Всю остальную работу, как-то: подключение к центральной системе, доводка труб до дома, установка счетчиков производится специалистами. В завершение процесса уполномоченный водоканала составит акты ввода приборов в эксплуатацию. На протяжении всего периода выполнения работ составляется масса актов.

Существует два способа организации водовода в частном доме:

Подключение последовательное, при котором от одной трубы, исходящей от источника, к каждому прибору делается отвод. Такое подключение уместно для небольших домов, в которых не более 3-4 жильцов из-за одновременного включения всех приборов может пропасть напор.
При параллельном подключении насос и запас источника должны быть достаточными для того, чтобы обеспечить нужный напор воды при выводе трубы к каждому прибору от распределительного устройства. Такое подключение наиболее удобно в жилых домах.

Подробная схема водопровода для частного дома

Чтобы собрать внутренний водовод частного дома, необходимо набраться терпения и иметь все расходные материалы. Для системы водовода понадобятся следующие элементы: источник воды, насос, емкость для накопления воды, тройник, который будет разделять объем воды на разные потребности, система очистки, бойлер, тройник, который будет направлять поток воды в систему горячего и холодного водовода, трубы. В некоторых случаях можно обойтись без емкости для накопления воды и тройника, разделяющего воду на разные потребности.

Проведение внешней канализации

В любом жилом доме должна быть оборудована канализация для утилизации отработанной воды. Есть три варианта, как это сделать:

подключение к централизованной системе канализации;

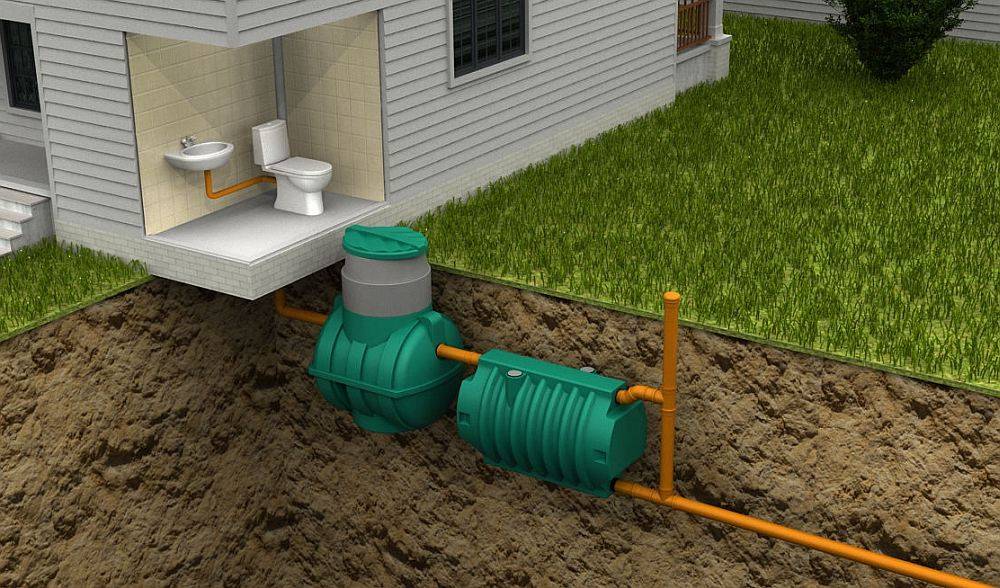

установка автономного септика;
монтаж очистной станции.

Не везде есть возможность подключиться к централизованной системе канализации, да и для этого нужно пройти сложную процедуру оформления документов. Ввиду этого, многие даже при наличии такой возможности используют автономную канализацию.

Важно выбрать правильную локализацию домашней очистной станции, чтобы она не загрязняла источники воды. Считается, что до ближайшего колодца от канализации должно быть 20 метров, а то и 50

Ввод водопровода в дом под фундамент

Необходимо продумать заранее, на этапе проектирования, расположение технических отверстий в фундаменте. Как правило, такие отверстия необходимы для следующего:

водоснабжение
канализация
под электричество
резервное

Резервное отверстие рано или поздно вам пригодится для обеспечения бытовых удобств: например, вывод трубы водоснабжения для вновь построенной бани или гаража, для вывода кабеля наружного освещения. Дополнительное отверстие незначительно повысит стоимость всей работы, зато позволит существенно сэкономить времени и сил в будущем.

Если заранее не учесть расположение технических отверстий под коммуникации, то строители это сделают на свое усмотрение. В результате этого узел может располагаться, не возле стены, а, например, посередине помещения. Это мало того, что неудобно, так в дальнейшем потребует дополнительных финансовых и физических затрат, чтобы все переделать.

Чтобы такого не происходило, необходимо еще на этапе проектирования разметить расположение технических отверстий с учетом ширины стен, включая внутреннюю отделку.

Советы от строителей

Для быстрого отключения части системы нужно устанавливать так называемые запорные краны.
По всей системе нужно применять одинаковые фитинги, разветвители и крепления.
Делайте уклон в сторону крана при установке сливных кранов.
Применяйте резьбовые соединения.
Применяйте прокладки для прохода стен. Прокладки защитят трубы от стирания.

Провести монтаж разводки в доме можно самостоятельно. Для проведения таких работ потребуются инструменты и материалы.

Работа проводится в несколько этапов:

Выбор схемы.
Выбор материалов.
Разводка водопровода.

Разводка труб водоснабжения вполне доступна новичкам для понимания.

Источник водоснабжения

Желательно, чтобы источником воды был центральный водопровод. Но в некоторых населенных пунктах такой возможности нет, поэтому бурят скважину на участке или выкапывают колодец. Все три упомянутых источника водоснабжения каркасного дома имеют не только плюсы, но и минусы.

Так, за использование центрального водоснабжения необходимо ежемесячно платить по счетчику коммунальным предприятиям. Но в то же время подключиться к городскому водопроводу часто гораздо дешевле, чем делать скважину или колодец. Если же централизованной подачи воды нет, придется думать об автономных вариантах.

Чтобы пробить скважину у себя на участке, необходимо отдать 300-700 рублей за каждый метр в глубину. В канаву вставляют трубу, чтобы сохранить глубину и предотвратить осыпание стенок в мягких грунтах. За такую обсадку еще необходимо заплатить определенную сумму, в зависимости от используемой трубы и ее диаметра.

Что касается рытья колодца, то он обходится в 3-7 тыс. рублей за каждый метр, но цены отличаются в регионах. Зато стоимость является окончательной и включает в себя и выкапывание ямы, и обсадку бетонными кольцами. Дороже будет стоить только колодец, который хозяин хочет обложить камнем или другими дополнительными материалами.

Сравнительная характеристика схем разводки

Специалисты говорят о трех схемах разводки труб в санузле.

Схема с проходными розетками используется исключительно в частных домах, поскольку только там длина трубопровода позволяет правильно ее собрать. Кроме того, для корректной работы дополнительно потребуется насос.
Надежной считается коллекторная разводка коммуникационных труб. Каждый сантехнический прибор подключается параллельно к основной магитсрали. Потребитель питается через подводящую пару локально.

Можно регулировать подачу воды или полностью ее перекрывать краном благодаря такому локальному подключению. Ремонт или обслуживание одной единицы сантехники не скажется на работе остальных. Минимальное количество соединений при коллекторной схеме позволяет провести скрытую проводку.

Сложность плана монтажа потребует точных расчетов. Как грамотно сделать коллекторную разводку в ванной лучше узнать у профессионалов.

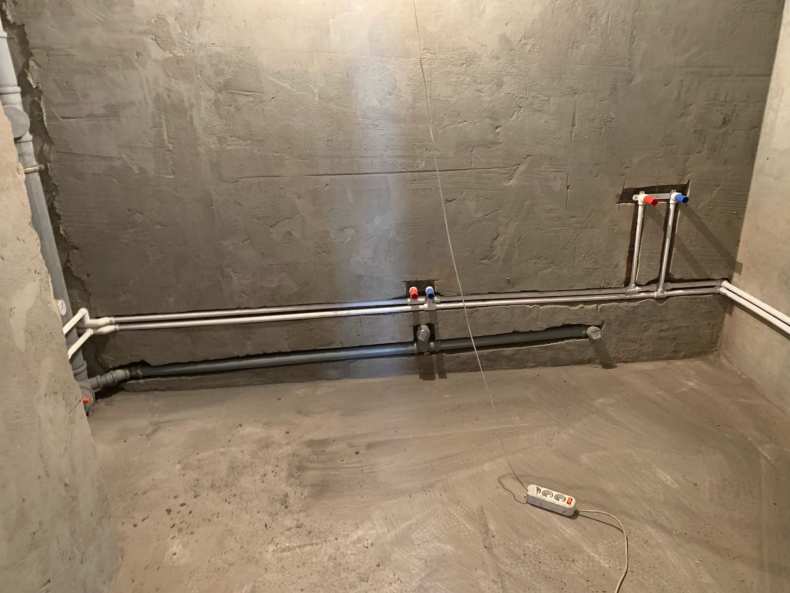

В ванной комнате, где сантехнических приборов не много, подходит схема подключения потребителей к главной магистрали в последовательном порядке.
Такая схема чаще всего реализуется открытым способом. Поэтому разводка проводится после окончания отделочных работ в комнате.

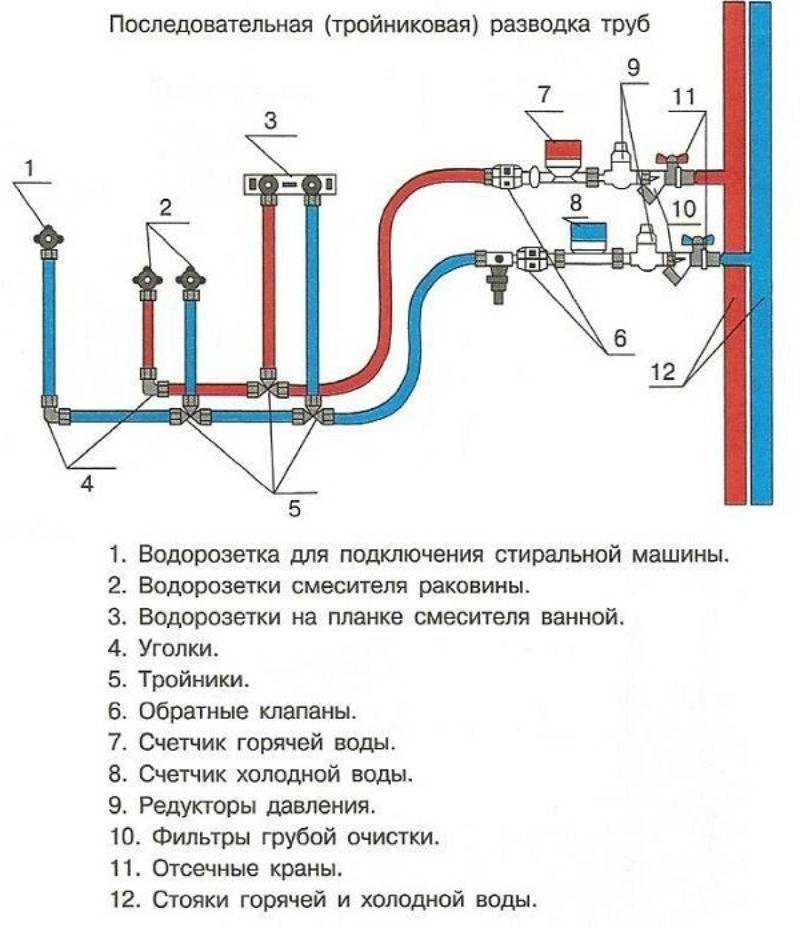

Магистраль прокладывается от одного потребителя к другому. Для подводки к новому прибору необходим тройник.

Схема отличается простотой и небольшим количеством соединений. Потребуется меньше труб и дополнительных элементов. Все это отражается на экономии денежных средств.

Но последовательное подключение предполагает снижение давления подачи воды на момент одновременного использования нескольких потребителей. Так одновременный запор воды раковиной, унитазом или бойлера может привести к сбою в работе стиральной машины.

После того как определена схема разводки в санузле, выбирается схема прокладки труб в комнате.

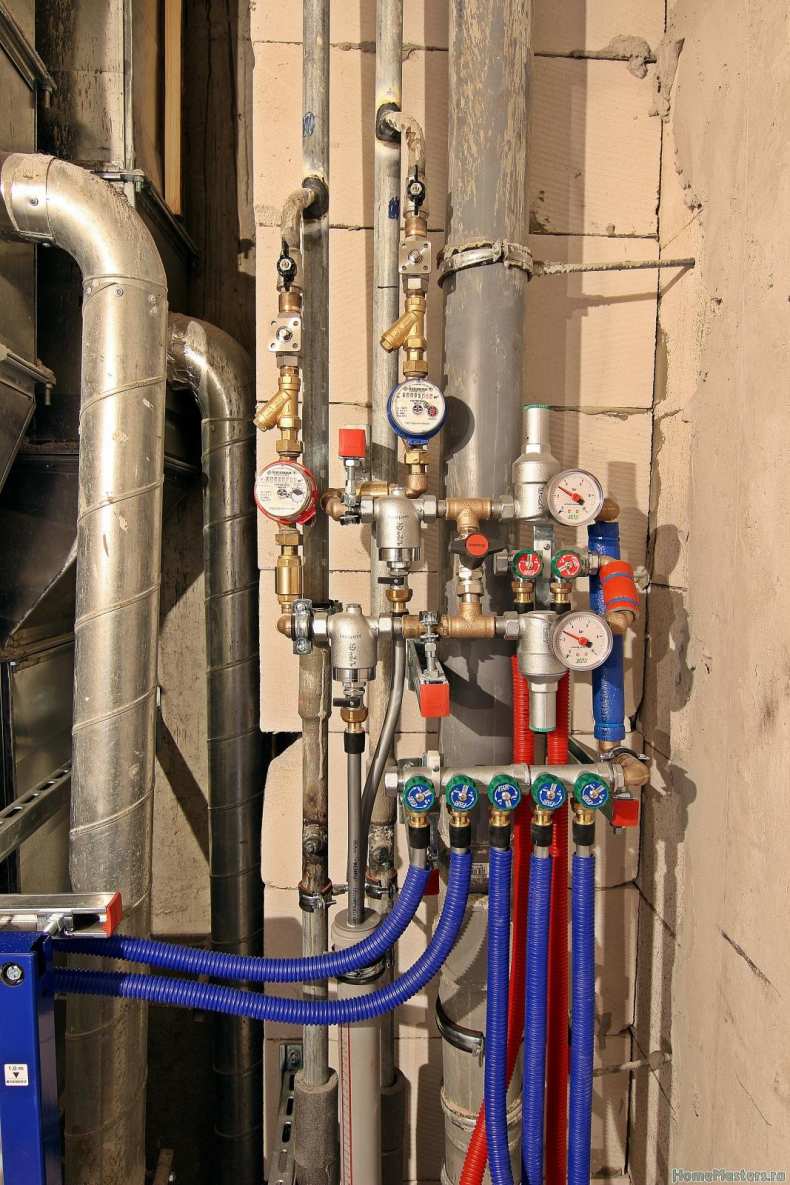

Коллекторная разводка

Если подключать оборудование по коллекторной схеме, то это обеспечит хороший напор воды на всех точках разбора. Такая система отлично подходит для подключения большого вида сантехнического оборудования, поэтому активно применяется в квартирах с большой площадью и в различных помещениях.

Преимущества коллекторной схемы.

При поломке, например, душа возможность пользоваться краном на кухне всё равно сохраняется.
Противостояние гидроударам.
Давление остаётся в норме даже при одновременном подключении сантехники.
Возможность быстрого обнаружения протечек.

Недостатки коллекторной разводки водопровода:

Неэстетичный внешний вид.
Высокая ценовая категория.
Возникновение трудностей при выполнении монтажных работ.

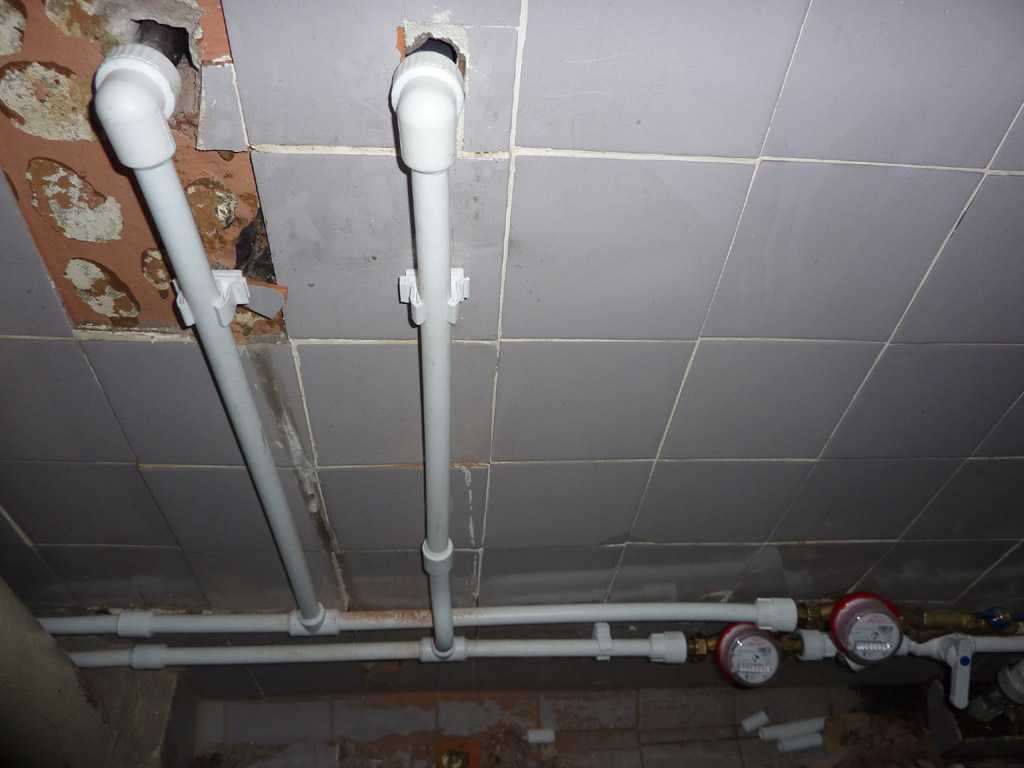

Тройниковая разводка

Такая схема является бюджетным вариантом прокладки водопровода. Она требует специальных навыков и специальных инструментов для установки. Эту разводку можно наблюдать в типовых квартирах времён постройки СССР.

Что представляет собой данная конструкция? Это основная труба, к которой подключены через тройники все потребители холодной воды. Точно по такому же принципу выполняется разводка системы горячего водоснабжения.

При таком способе основная труба является коллектором и должна быть больше по диаметру, чем другие ответвления.

Несмотря на простую схему и монтаж такая система всё-таки имеет недостатки:

При одновременной работе нескольких оборудований в системе значительно падает давление воды.
Могут возникнуть температурные скачки.
Отсутствует возможность перекрытия единичной точки водозабора.
При неисправности какой-либо детали и на время её ремонта требуется полностью перекрыть подачу воды от стояка.
Часто при одновременном открытии нескольких кранов сильно падает напор воды.
Схема такого типа не подходит для квартир с большой площадью. Чем длиннее основная труба, тем меньше воды будет получать установленное оборудование.

Необходимо тщательно продумать план расположения труб и тройников. Это поможет сэкономить на ремонтных работах и использовании системы.

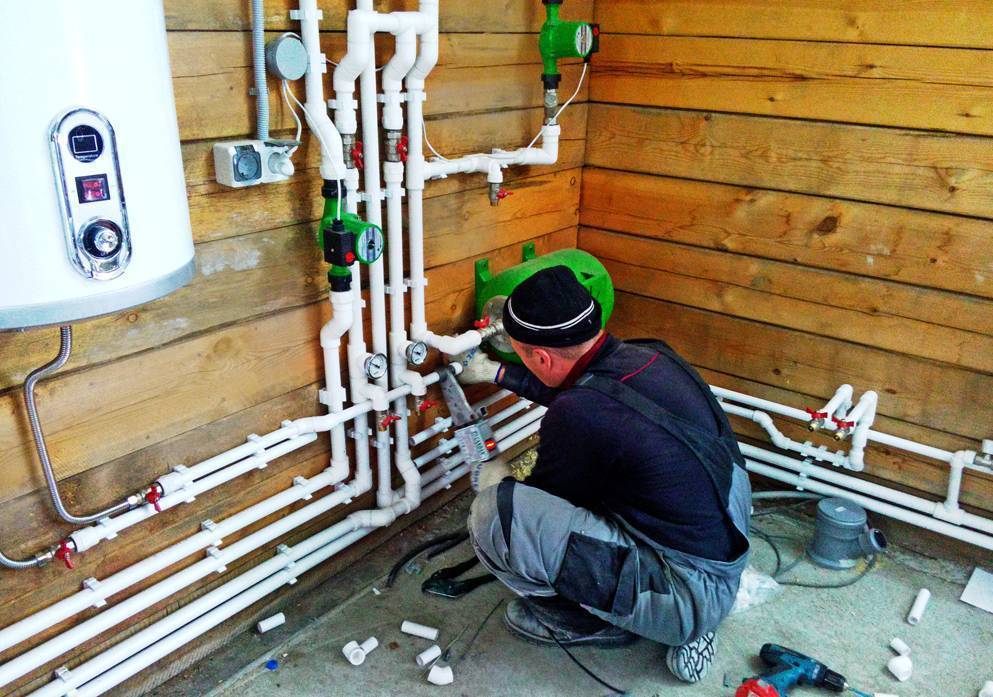

Правила монтажа

Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.

При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.

Пластиковые клипсы берут того же цвета

Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.

Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.

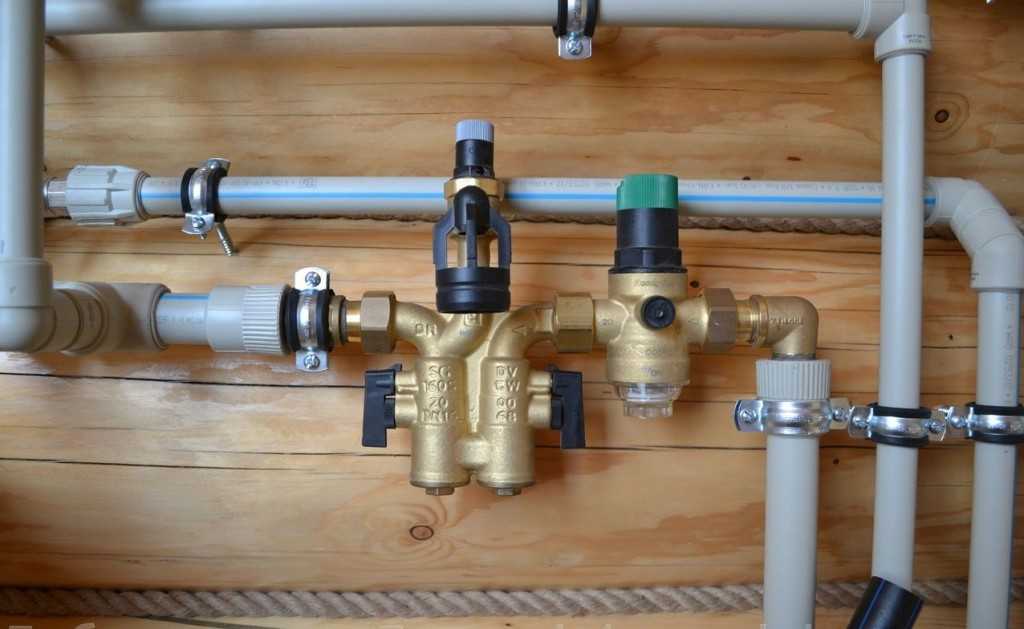

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собирать сразу, нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.

Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.

Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.

И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.

Выбор труб для водопровода в загородном доме

В преддверии монтажа водопровода в частном доме своими руками, проводя предварительные расчеты, определяются с диаметром и материалом труб. В загородном доме диаметр изделий подбирается, исходя из протяженности трубопровода:

менее 10 м – 16-20 мм;
до 30 м – 25 мм;
свыше 30 м – 32 мм.

Разводку водопровода в частном доме своими руками выполняют с применением труб, которые изготовлены из:

стали. Материал прочен и долговечен, но достаточно дорог, подвержен коррозии, тяжел, требует нарезания резьбы или сварки, что в условиях частного дома связано с неудобствами;
меди. Наилучший материал по всем показателям, за исключением одного – очень высокой цены;
металлопластика. Не подвержены коррозии и зарастанию, воздействию ультрафиолетового излучения и образования конденсата, хорошо гнутся

Нуждаются в недешевых металлических фитингах, неморозостойки, резьбовым соединениям потребуется уделять внимание и время, чтобы произвести подтяжку;
полиэтилена. Морозостойкие и пластичные

Изделия из сшитого полиэтилена обойдутся подороже, зато их соединяют фитингами, обходясь без сварки;
ПВХ. Установка для домашнего водопровода представляется нежелательной ввиду химической активности материала, выделяющего в воду небезопасные вещества;
полипропилена. Соединения осуществляются сварочным аппаратом. ПП трубы отличаются низкой стоимостью, легкостью, герметичностью стыков, простотой монтажа и долговечностью.

Полимерные трубы — один из самых лучших вариантов для монтажа домашнего водопровода

Из чего состоит отопительная система?

Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.

Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.

На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:

Двухтрубная отопительная система

Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений

Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола

Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.

Печное отопление дома

Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.

Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении

Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.

Котел отопления в подвале частного дома

В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок

Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе

Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.

Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.

Расширительный бачок отопления

Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.

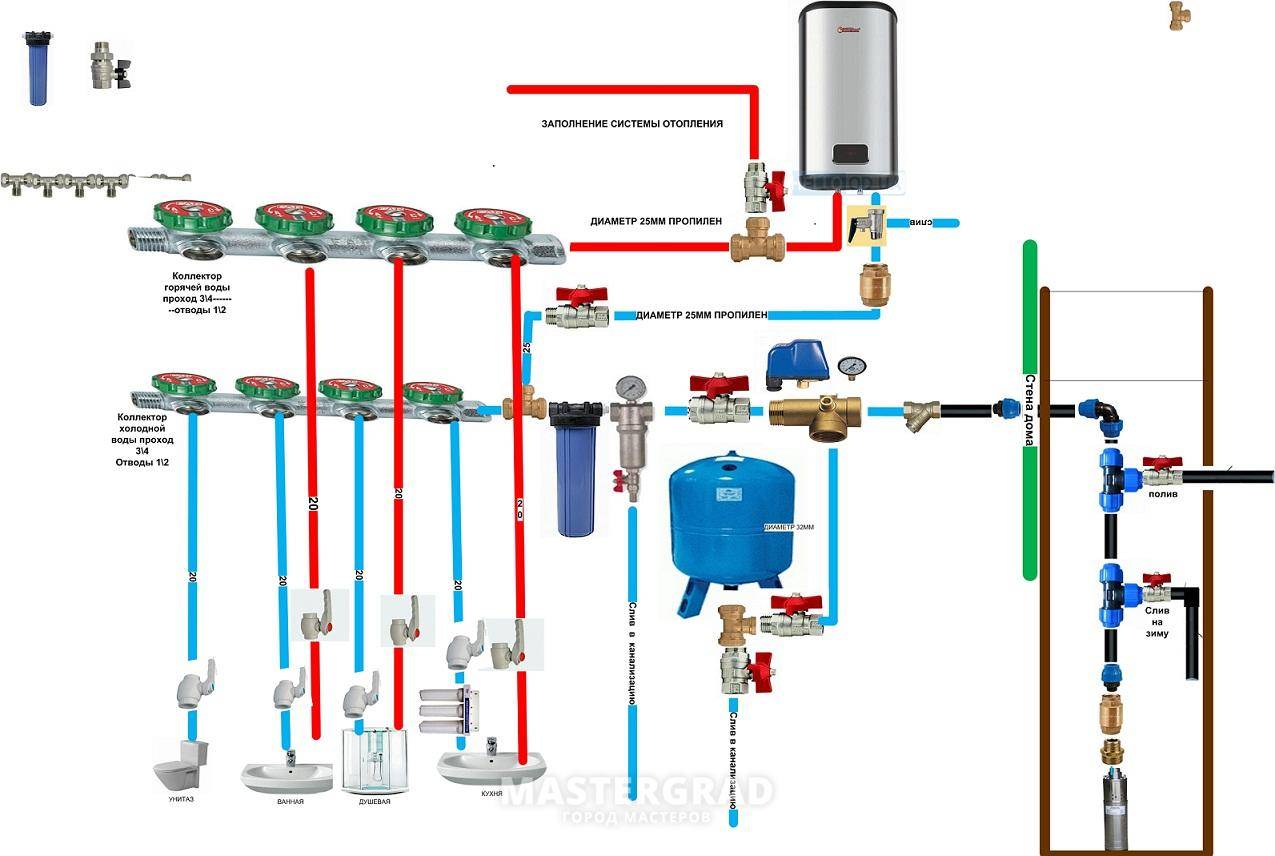

Подключение водоочистки, коллектора и водонагревателя

Вода из гидроаккумулятора или накопительного бака должна оказаться в системе водоочистки. Приборы, входящие в систему, устанавливаются в полуметре-метре от гидроаккумулятора. Подбор необходимых элементов для фильтрации и обезжелезивания производится по получении результатов проверки проб воды в лаборатории. Проверка выявит содержание и концентрацию содержащихся в воде из колодца или скважины примесей. Тогда станет понятно, от чего следует очищать воду, и какие приборы стоит установить, чтобы обезопасить здоровье.

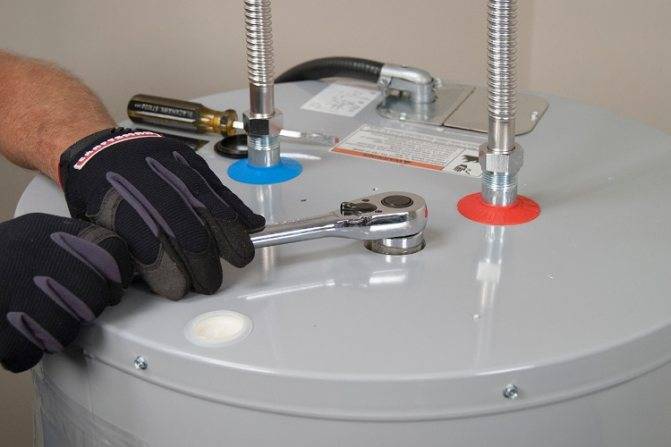

Подключать водонагреватель нужно после установки системы очищения воды

Прошедшую систему фильтрации поток воды разделяется. Одну линию направляют к коллектору, вторую – к водонагревателю, чтобы индивидуальная водопроводная система обеспечивала потребителей не только холодной водой.

Перед коллектором устанавливают запорную арматуру и сливной кран. Аналогичными элементами оснащается каждая из ведущих от него к потребителям линий разводки. Индивидуальная система водоснабжения должна включать в свой состав устройство, обеспечивающее горячей водой. На трубу, ведущую к водонагревателю, производят установку:

предохранительного клапана;
расширительного бака.

Непосредственно под водонагревателем – шарового сливного крана. Без еще одного шарового крана не обойтись на выходе. Далее трубу подводят к коллектору горячей воды, от которого пойдет разводка труб по зданию.

Завершается монтаж проведением проверки, чтобы удостовериться, что система работает, а протечек – нет.

Составление схемы

Чтобы схема получилась правильной, необходимо иметь навыки черчения и математики. Если опыта в этом деле нет, то лучше обратиться к профессионалам, которые составляют планы.

Итак, вы готовы своими руками проложить водопровод и сделать систему канализации. Вы изучили местность и знаете, какой тип водоснабжения вам подходит. Следующим шагом будет схема – это один из важнейших моментов в создании системы канализации в частном доме, коттедже или на даче.

Схема должна содержать следующие элементы:

коллекторы;
фильтры;
бойлеры;
насосы;
размер труб;
путь трубопровода;
расстояния между элементами.

Что самое важное в схеме? Разумеется, это прокладка труб. Подключаться они могут двумя способами: с помощью коллектора или последовательно

Что касается первого способа, то в нем от коллектора идут отдельные трубы к потребителям в частном доме или на даче. Главное преимущества установки коллектора – это равномерное давление во всех участках постройки. Есть и минусы – высокая стоимость из-за большого количества труб.
Схема трубопровода с коллектором.

Последовательный способ подключения канализации и водоснабжения рекомендуется для небольших коттеджей. Это схема содержит главный трубопровод, оснащенный тройниками для каждого потребителя воды. Если потребителей в частном доме или на даче слишком много, то показатель давления будет постоянно падать.
Конструкция с основным трубопроводом.

Схемы разводки водопровода из полипропилена в квартире

Задача по созданию квартирного водопровода только на первый взгляд кажется простой. Схема разводки водопровода в квартире должна предусматривать доставку жидкости от центрального стояка к каждой консоли. В упрощенном варианте это мойка на кухне, умывальник, ванна или унитаз.

Но на практике наблюдается несколько иная картинка. Появляются дополнительные точки водозабора, такие, как стиральные и посудомоечные машины (смотрите как подключить к водопроводу и канализации своими руками), биде, циркулярный душ, а также прочие дополнительные сантехнические потребители. Поэтому может возникать проблема одновременной доставки воды ко многим точкам.

Смотреть видео — разводка тройниками или коллектором

Разводка труб тройниками или коллектором?/Pipes distribution system: T-branches or manifold?

Применяются несколько схем распределения водопроводной воды при усложненной системе ее потребления.

Тройниковая схема

Такой распределить представляет собой центральную трубу, от которой с использованием тройников устанавливаются отводы к каждой консоли. Это наиболее простой способ распределения жидкости внутри системы, имеющий ряд недостатков.

Одним из них является падение давления воды от одного водоразбора к другому. Таким образом, на конец сети доходит только остаточная жидкость из системы, которой может недоставать. Кроме того, при необходимости ремонта или обслуживания любой консоли приходится отключать всю систему водоснабжения, начиная от стояка.

Единственным преимуществом такой схемы является экономичное расходование материалов, а также простота монтажа.

Коллекторная схема

Особенностью такой схемы водораспределения является подача всего объема жидкости к распределительному устройству, называемого коллектором.

Он представляет собой металлический корпус, от которого устроены отводы для нескольких индивидуальных точек потребления. Их количество может быть двух до десяти. Каждый отвод оснащается шаровым краном, позволяющим отключить воду на нужной консоли.

При такой схеме подключения имеется возможность установить дополнительное оборудование. Так, на кухонном подводе можно установить дополнительные фильтры биологической и химической очистки, озонаторы, а также другие устройства. Отключенные от основного потока, они будут очищать только воду, идущую на питьевое потребление, приготовление пищи.

При ремонте можно отключить воду только на нужной точке водоразбора, не прекращая работу всего водопровода.

Смотреть видео

После составления схемы коллекторной системы водоснабжения, ее нужно мелом нанести на места прокладки полипропиленовых труб в конкретных размерах. Особо сложные схемы разводки лучше доверить опытному проектировщику, чтобы избежать ошибок.

Способы проведения воды из скважины в дом

Принципы подачи воды в частный дом:

глухая разводка — труба, по которой вода циркулирует в помещении и поступает на последнюю точку забора, завершается тупиком. Данный принцип проведения оправдан, когда требуется сэкономить пространство. При этом он вызывает неудобства в процессе пользования водопроводом. Придется ждать, пока вода поступит в последнюю точку — начала она достигнет заглушки и только потом потечет из узлового крана;
закрытая циркуляция — потоки воды совершают круговорот, сохраняют постоянную температуру на каждом участке системы. Вода течет со всех вентилей одинаково — непосредственно после того, как их открыли. Экономически оправдано применение закрытой циркуляции для горячего водопровода, поскольку резкие температурные перепады здесь недопустимы.

Как показывает практика, в чистом виде оба варианта использую редко. Рациональный способ — комбинировать разводки. Холодный водопровод монтируйте по принципу глухой разводки, горячий — с замкнутой циркуляцией.

Читайте еще: Водопровод в частном доме — как провести воду своими руками

Размещение и подключение водопроводного оборудования в доме

Чтобы запустить систему потребуется:

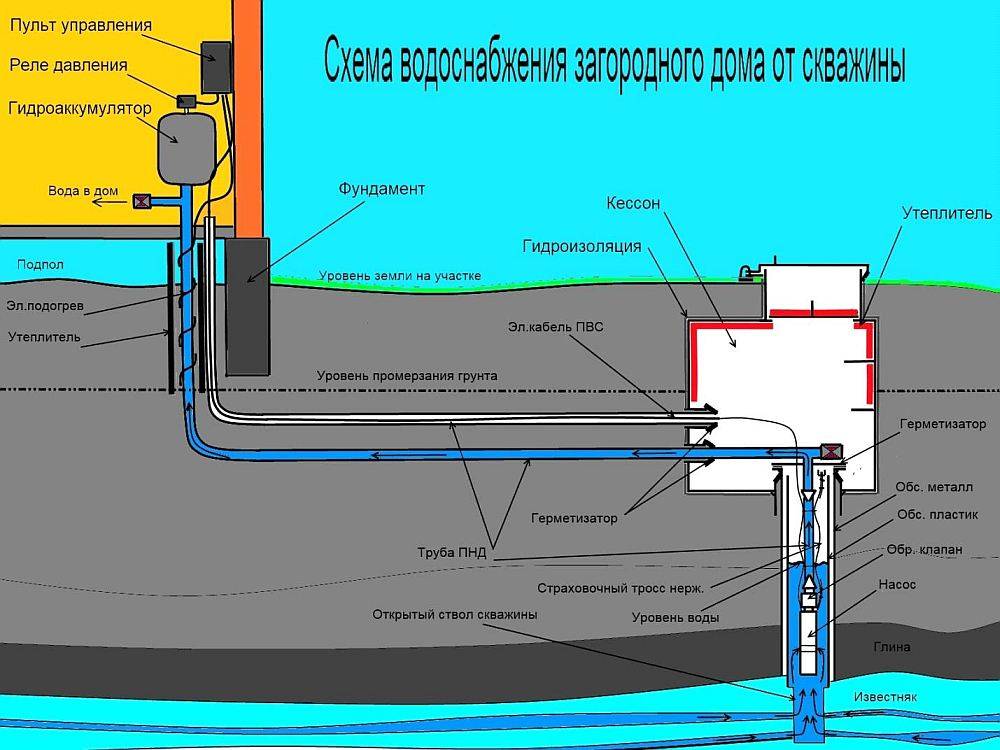

погружная помпа — ее опускают в отверстие вместе с трубой. Туда же укладывают кабель и трос страховки;
блок автоматического управления насосом — необходим для нормального функционирования помпы. Предохраняет оборудование от перепада напряжения, перегрева мотора и холостого хода;
гидравлический пневмобак — убережет конструкцию от пневмотравм, выдаст постоянное давление, уменьшит число включений. Объемы бака варьируют от 50 до 1000 литров;
кессон — предохраняет от перегрева. Представляет собой стальной лист. Кессон монтируют на глубине, на которой грунт не промерзает;
от кессона к строению прокладывают трубы и кабель. Глубина погружения — та же, что и для кессона. Это обеспечит бесперебойное функционирование системы в зимнее время года.

Обратите внимание! Кессон утепляют и делают гидроизоляцию. Устройство комплектуется автоматическим оборудованием

Двойную крышку выполняют из стали — она открывает доступ к оголовку в любое время.

Для обеспечения стабильного функционирования водопровода в доме потребуются:

реле — запускает и останавливает систему. Регулирует давление;
манометр — обеспечивает нормальный порог давления в водопроводе;
фильтр — задерживает крупные фрагменты.

Читайте еще: Очистка от железа воды из скважины — обзор эффективных методов
