Особенности разводки сантехники. Коллекторный, тройниковый, с проходными розетками .

Коллекторная разводка водопровода в доме — недостатки

Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.

Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.

В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.

Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.

Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.

Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.

Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.

Прятать трубы или нет?

Вопрос, который часто возникает при полной реконструкции санузла. Ведь положив модный кафель и установив дорогую сантехнику, не очень хочется, чтобы эту красоту разбавляла наружная трубная разводка. Обращаясь к СНиП 2.04.-85 «Внутренний водопровод и канализация зданий», а также его актуализированной редакции СП 30.13330.2012, находим, что:

Чтобы правильно выполнить скрытую прокладку коммуникаций следует учитывать ряд моментов:

Прежде всего, необходимо выбирать материал, изготовленный известными производителями и приобретать его в официальных точках продаж. Потребуйте у продавца сертификаты соответствия, описание области применения и подтверждение гарантий на сантехнические изделия.
Предпочтение следует отдавать коробам, фальшпанелям с ревизионным лючками либо съемным декоративно-защитным экранам.
О том, какие модели труб можно полностью замуровать в бетонные конструкции, следует поинтересоваться еще на стадии их закупки. Однако, общие правила не допускают замоноличивание разборных узлов, в том числе фитингов. К ним должен быть обеспечен свободный доступ для контроля и профилактики. Разрешается заделка гомогенных соединений, выполненных методом диффузионной сварки, при этом число стыков желательно предусматривать минимальным.

Кроме того, при замуровывании в конструкции следует учитывать температурно-механические свойства трубопроводов. У них должен быть либо невысокий коэффициент термического расширения, либо обеспечиваться условия для их свободной деформации. Поэтому, учитывая вышесказанное, для замоноличивания в конструкции лучшим решением будет использование цельных участков из металлопластика, полибутена либо из цельносшитого полиэтилена.

Допускается также замуровывание труб в полы или стены спаянных полипропиленовых. Предпочтение отдают армированной продукции, так как она имеет коэффициент линейного расширения в 5 раз меньший, чем неармированная. Трубы прокладываются в защитных чехлах из упругого материала (типа Энергофлекс) или с запасом по диаметру в сантехнических гофрах. Подобные меры помогают компенсировать температурные деформации линий ГВС, препятствуют образованию конденсата на линиях ХВС.

Классификация разводки труб

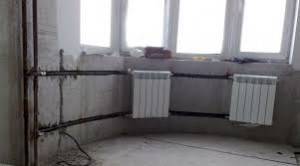

Чтобы достичь максимальной эффективности теплоносителя в радиаторе, следует обстоятельно подойти к монтажу. Существует несколько видов разводки систем отопления, различающихся по конструкции и количеству задействованных труб.

Классификация разводок систем отопления:

плинтусная
однотрубная;
двухтрубная;
коллекторная.

Также имеются четыре варианта монтажа контуров:

Скрытый. В данном случае трубы утапливаются в штробы в стене либо стяжке.
Открытый. Трубы размещаются снаружи, такой вариант менее трудозатратный.
Вертикальный.
Горизонтальный.

Возможен естественный и принудительный ток воды в трубопроводе.

Открытая. При этом расширительный бачок контактирует с окружающей средой. Из-за этого нужно постоянно контролировать уровень воды в середине.
Закрытая. В такой конструкции обычно устанавливается постоянное внутреннее давление. Расширительный бачок включает в себя резиновую грушу с металлическим кожухом. При этом жидкость не контактирует с внешней средой.

Последовательная схема водоснабжения квартиры ↑

Система водоснабжения квартиры, выполненная по данной схеме, является самым простым, неприхотливым и дешевым вариантом проведения инженерных коммуникаций. Именно последовательная схема водоснабжения осуществлена в домах старого жилищного фонда, построенного еще в советские времена. Однако и сейчас данная схема применяется строителями.

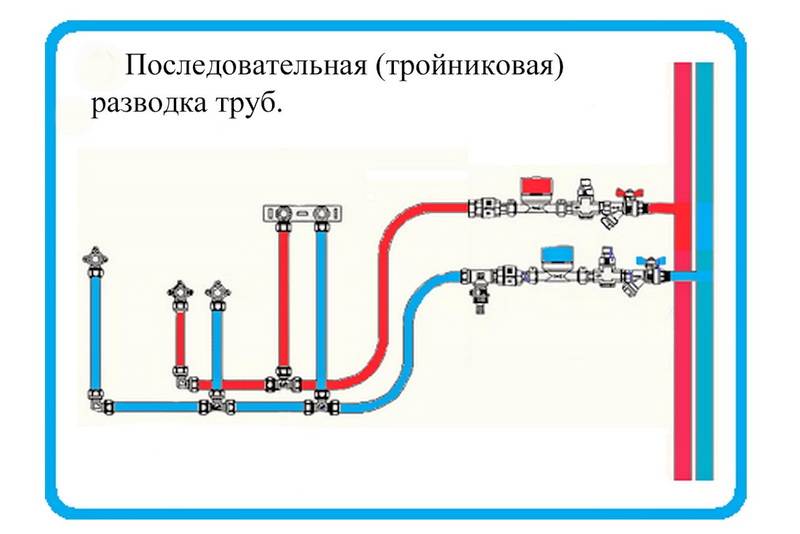

Последовательная схема системы водоснабжения в квартире

В соответствии с данной схемой монтаж магистральных трубопроводов, по которым осуществляется горячее и холодное водоснабжение квартиры, ведется параллельно. При этом каждый сантехнический прибор подключается к трубопроводам посредством тройников. Именно отсюда и пошло второе название схемы – тройниковой. Последовательная схема предусматривает наличие общей для нескольких водопотребителей части магистралей, от которой идут многочисленные разветвления, подсоединенные с помощью тройников. Причем основная труба, играющая роль удлиненного коллектора, имеет больший диаметр по сравнению с диаметром труб, отходящих от нее и идущих к каждому сантехприбору.

К преимуществам последовательной схемы водоснабжения можно отнести:

экономию труб;
сокращение затрат на прокладку труб;
простоту проекта и легкость его осуществления.

Однако не лишена данная система и недостатков, таких как:

снижение давления в конечных точках подключения в случае наличия большого количества сантехприборов и падения общего входящего давления;
отсутствие возможности выборочного отключения подачи воды к отдельному сантехническому прибору, потому как приходится перекрывать весь водопровод на общем входе;
трудность поиска протечек, так как разветвления магистралей много и они разбросаны беспорядочно по всей системе;
невозможность обеспечения удобного и быстрого доступа ко всем тройниковым соединениям труб, так как большая их часть скрыта под полом или в стене;
нарушение отделки в случае аварии для устранения порыва водопровода.

Недостаток:

1. Дорого
Развести воду с помощью коллекторов на порядок дороже по материалу и по работе если вы будете приглашать мастера

Сюда стоит прибавить стоимость самих коллекторов, дополнительный метраж труб и самое важное, необходимо предусмотреть место, где это всё разместить

Вот так выглядит коллекторная разводка в новом санузле частного дома. Трубы в последствии были зашиты.

Данный коллектор имеет запорную арматуру на каждый отвод. На отводах установлены не разборные шаровые краники.
Под словом «не разборные» стоит понимать, что в случае выход из строя одно из краников, по отдельности заменить их нельзя, меняется коллектор целиком. ( Или его часть от резьбы до резьбы)

В этих коллекторах, мы имеем возможность только открыть или закрыть отвод. Регулировка такими краниками, ни к чему хорошему не приведёт.

Чего не скажешь о коллекторах с вентильной и регулировочной запорной арматурой.

Коллектора бывают на 2,3 и 4 отвода. Других мне встречать не доводилось. Из имеющихся на рынке и собираются коллектора на нужное количество выходов. Например как на следующем фото составляется коллектор на 5 выходов. 3+2

Соединяются они между собой посредством резьбы. Уплотняются либо резиновой прокладкой как на фото выше (в конце резьбы имеется резиновое уплотнительное кольцо) — либо другими уплотнителями, например льном.

Коллекторы могут быть разные. С запорной арматурой и без неё. С вентильными кранами и с шаровыми. Под резьбу или под евроконус.

Абсолютно не имеет значения какой трубой вы будете разводить воду, коллектор подойдёт под все типы труб.

Самое главное не экономить при покупке коллектора. Если в средствах ограничены, то отдайте предпочтение тройниковой разводке, чем покупать некачественные коллектора, которые в последствии могут потечь.

Пример уставшего коллектора на обжимных фитингах :

Если смотреть справа налево, то видно небольшое отверстие на втором отводе и между третьем и четвёртым.

Коллектор был заменён на новый составной из 2-х частей с обжимными евроконусами под МП.

Перед прокладкой труб от коллектора, стоит хорошенько подумать о том, чтобы трубы не проходили в местах, где потенциально возможно бурение стен и полов для установки стен или приборов.

Вот на примере этого снимка можно увидеть, что трубы не все рядом, а разделены группами. Это предусмотрены места на стене, где должна быть закреплена инсталяция для подвесного унитаза.

В последствии при чистовой отделке, коллектор спрятан в специальный люк. Скрыт от посторонних глаз. (другой объект)

Посмотрим что скрывается за этой дверцей:

Если посмотреть поближе, то видно, что каждый отвод подписан и его можно в любой момент перекрыть. Удобный доступ к кранам, к фильтрам и счётчикам.

Здесь коммуникации спрятаны в стене за унитазом. Отчётливо виден люк.

В этом случае люк вовсе незаметен:

Но если знать как открыть, то получаем удобный доступ ко всем коммуникациям.

Как видно из фото и описания следует сделать вывод: если вы планируете дорогой или капитальный ремонт и позволяют средства, то коллекторная разводка будет лучшим другом при обслуживании ваших коммуникаций.

Стоит отметить, что помимо металлических коллекторов, есть ещё и пластиковые. Например из полипропилена:

Либо коллектора для сшитого полиэтилена:

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Особенности монтажа

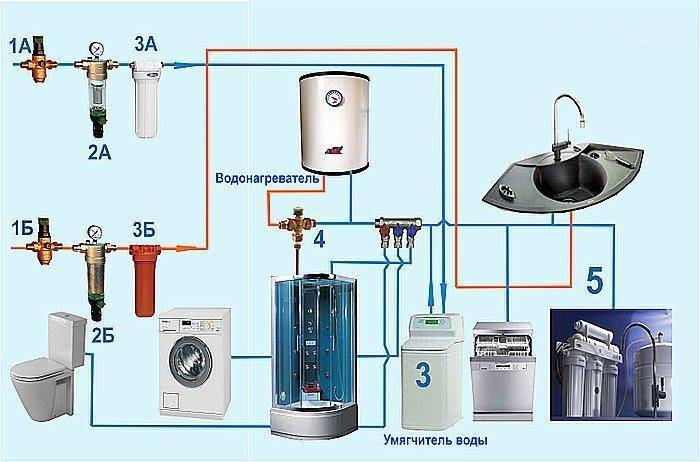

Для установки коллекторной группы следует выделить место возле ввода водопровода в квартиру или дом. Проще организовать все внутри шкафчика или в нише, которую впоследствии зашьют гипсокартоном. Распределение всех элементов делается так, чтобы оставался свободный доступ ко всем элементам, притом не только для визуального контроля, но и для проведения всех необходимых профилактических и ремонтных работ.

Основные требования по комплектации водораспределительного шкафа и последовательность установки оборудования:

Непосредственно от ввода устанавливается запорный шаровой вентиль
Далее монтируется грязевик, фильтр грубой очистки на 600 мкм. Запаса свободного места вокруг него должно хватать для откручивания заглушки во время прочистки.
Счетчик устанавливается с запасом с обеих сторон и с использованием фитингов американка с проушинами для пломбировки. При самостоятельной разводке водопровода оставляется место под установку счетчика, который монтируют лицензированные работники ЖКХ.
Обратный клапан так же может быть разборным и обслуживаемым, для чего требуется свободное пространство возле его заглушки.
Фильтр грубой очистки 100 мкм устанавливается строго вертикально и к нему предусмотрено подсоединение снизу запорного вентиля и шланга слива в канализацию. Обязательно предусматривается свободный доступ к вентилю и к крепежным гайкам устройства.
В канализационной трубе устанавливается тройник, и крепится сифон для сброса воды. Для этого лучше использовать специальные сифоны сухого типа с ниппелем, предотвращающим обратный выход газов из канализации.
После фильтра на холодной и горячей воде монтируется перемычка между двумя линиями снабженная шаровым вентилем. Это позволяет прочищать обратным током жидкости сетку фильтра.
У редуктора обязательно должен быть запас свободного места со стороны регулировочной гайки для установки специального ключа или ручки.
Манометр устанавливается после редуктора.
Далее устанавливается фильтр тонкой очистки. Ориентируется он вертикально и так, чтобы был запас места для демонтажа колбы и замены фильтра.
Коллекторная группа ориентируется горизонтально с подводом труб сверху или снизу.
На каждом отводе устанавливается запорный шаровой вентиль или игольчатый с возможностью плавной настройки напора.
Расширительный бачок проще всего установить на коллекторной группе с другой стороны от ввода. Для этого часто предусмотрен соответствующий ввод или возможность установки вместо заглушки.

Существует целый ряд комбинированных устройств, позволяющих сэкономить пространство в распределительном шкафу. Например, совмещенный в корпусе редуктор, фильтр грубой очистки на 100мкм с прочисткой и манометр.

Такие элементы, как коллекторная группа, фильтр тонкой очистки, фильтр грубой очистки на 100мкм, редуктор и расширительный бак, обязательно фиксируются к стене или опорной арматуре шкафа.

Часто систему ГВС дополняют водонагревателем. Отвод холодной воды подсоединяется в качестве первого элемента соответствующей коллекторной группы, обратная линия для горячей воды подсоединяется как первый элемент коллектора ГВС.

Еще одно требование касается распределения труб. Нужно свести к минимуму количество колен и поворотов, полностью исключить использование тройников, кроме места установки перемычки между холодной и горячей водой.

Для прочистки фильтров следует перекрыть входной вентиль на линии, где установлен фильтр, и открыть вентиль на перемычке. При открытии крана для сброса, вода из соседней линии начнет течь в обратном направлении через сетку фильтра, срывая накопившийся мусор и отправляя его в канализацию. Для прочистки достаточно открыть напор полностью и выдержать в течение 20-25 секунд. Далее закрывается вентиль сброса и вентиль на перемычке, открывается ранее перекрытый вентиль на вводе.

От коллектора разводку лучше выполнять металлопластиковой трубой, которую легко можно согнуть и проложить по маршруту без дополнительных соединителей муфт и колен и замуровать в стяжку или стены. Обязательно соблюдается допустимый радиус изгибов, в соответствии с требованием производителя.

https://youtube.com/watch?v=U5jDjaIVX44%3F

Выбираем подходящий способ монтажа

В современных ванных комнатах все инженерные коммуникации скрыты. Для реализации этого можно использовать фальш-панели или делать штробы в стенах. Альтернатива – открытая прокладка при разводке труб в ванной. Она менее эстетична, но для нее потребуется меньше усилий и времени. Это может сделать самостоятельно, без помощи сантехника.

Для выбора способа необходимо проанализировать плюсы и минусы каждого.

Открытая прокладка. Все инженерные коммуникации монтируются к стене или полу. Это дает возможность сделать установку даже после окончательного ремонта. Преимущества – постоянный контроль за состоянием, минимальная стоимость, возможность оперативного ремонта. Недостатки – вероятность механического повреждения, трубопроводы портят внешний вид комнаты.
Скрытая схема прокладки. Для прокладки в стенах или полу делают штробы. Однако есть ограничения – их нельзя делать в несущих стенах. Альтернатива – монтаж поверх стены, последующая установка фальш-панели. Преимущества – снаружи остаются только точки подключения к приборам, невозможно повредить трубы. Недостаток – трудоемкость монтажа.

В некоторых случаях можно совместить два способа. Часть коммуникаций остается открытой, остальные закрываются декоративными материалами. Это актуально, если одна из стен ванной несущая.

Важно: ширина и глубина штроб должна быть больше диаметра труб на 2-3 см. Это необходимо для компенсации теплового расширения

Реализация проекта

Пример коллекторной разводки

Для того чтобы не стать жертвой приведенной ранее ситуации, нужно подключить коллектор с правильно подобранным диаметром труб. На душ и бачок можно делать трубу из полудюймового изделия. В то же время вход на коллектор должен быть в несколько раз больше.

Но и не стоит усердствовать. Ни к чему ставить увеличенный в два раза вход. Незначительное увеличение входного канала по сравнению с меньшими выходами уже даст положительный результат.

С этими материалами удобно работать. О пользе в использовании пластика не стоит лишний раз повторять.

Получается, что работа может быть и сложной, зато результат стоит того. Коллекторная разводка позволяет экономить средства на покупке тройников. А если устанавливаются металлопластиковые трубы, то тройники для них стоят очень дорого. Но, все же, тут нет особых ограничений. Принимает решение сам хозяин.
Нужно отметить, что самостоятельно выполнить коллекторную разводку сможет каждый хозяин. Вот только перед началом работ необходимо составить схему на бумаге, которую потом можно будет реализовывать на практике. Коллекторная система разводки водопроводных труб требует аккуратности в работе.

Как не сложно догадаться, в системе будет множество соединений труб, переходников, запорной арматуры и других элементов

Потому очень важно уделять особое внимание каждой детали, чтобы потом не пришлось переделывать всю работы, что добавит еще больше хлопот

На сегодняшний день можно купить металлопластиковые трубы, медные трубы, трубы из нержавейки и полипропиленовые трубы в любом строительном или специализированном магазине. Там же имеются всевозможные соединения, переходники, краны. Вот почему необходимо заранее иметь схему выполнения работ. Она позволит купить необходимое количество строительных материалов для системы.

Заключительный этап работ

В целом же, грамотно разработанная, продуктивная схема отопления жилого многоквартирного дома позволяет добиться неплохих показателей в вопросах теплоснабжения и обогрева.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как правильно рассчитывается отопление в квартире? Зачем нужны теплосчетчики на отопление? Как грамотно произвести расчет отопления? Зачем необходим кран для радиатора отопления?

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Защита от гидроудара в системе водоснабжения квартиры.

Для защиты системы водоснабжения квартиры от гидроударов в коллекторной системе, необходимо будет поставить компенсатор гидроударов. Такой компенсатор является неким демпфером и скачок давления гасится в нем. Компенсатор состоит из поршня и пружины, когда происходит резкое закрытие крана избыточное давление компенсируется подпружиненным поршнем.

Стоит, однако, помнить. Располагать такой компенсатор стоит там, где вода будет постоянно циркулировать мимо него иначе в этой области произойдет застой воды и начнут развиваться болезнетворные организмы. Т.е. выносить компенсатор на глухой трубе от коллектора нельзя.

Принцип работы коллекторной схемы водоснабжения

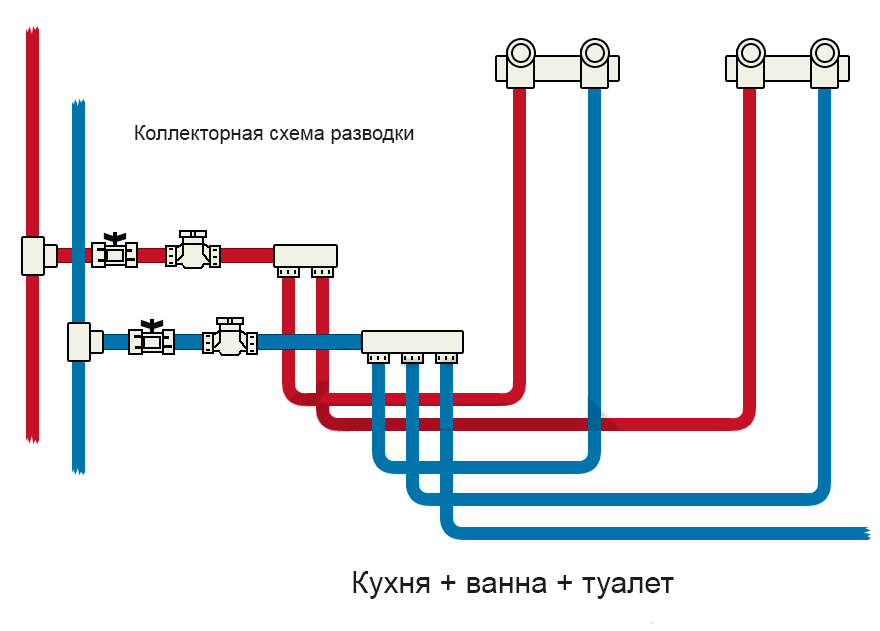

Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.

Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за пол-оборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.

Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Расчитаны на 8000 циклов.

Схема разводки труб

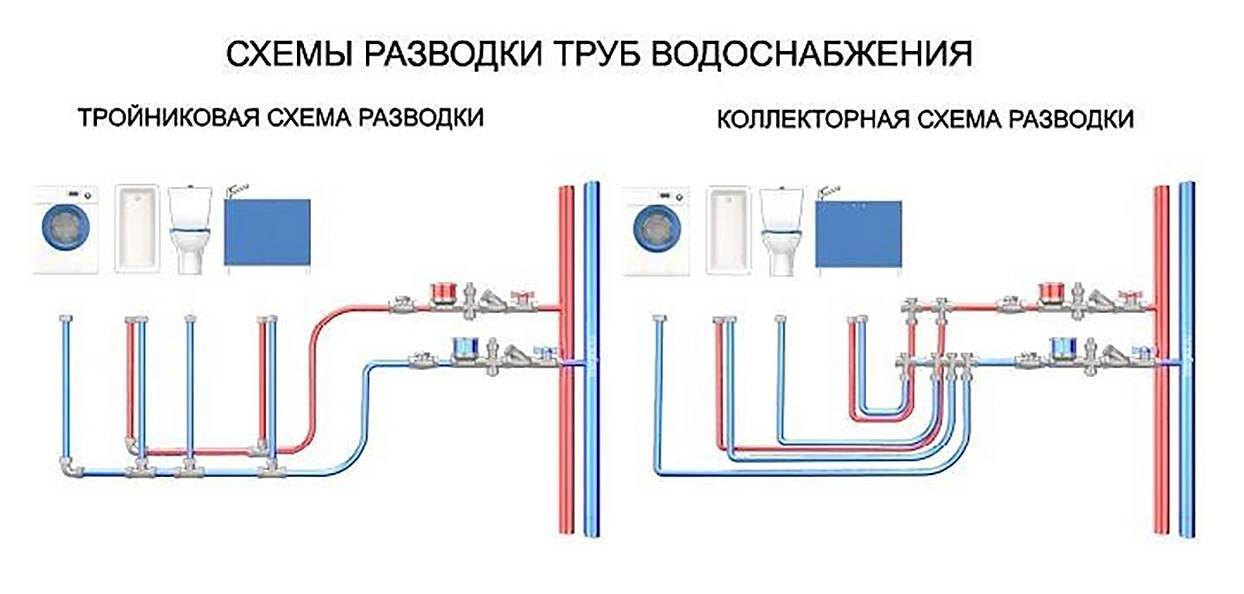

Тройниковая и коллекторная схемы разводки труб

Определившись в количестве сантехники, которая будет подключаться к инженерным коммуникациям, происходит выбор места, где она будет находиться.

Необходимо, прежде всего, определить, где какая сантехника будет устанавливаться.

Для этого нужно разметить все места, где предметы сантехники будут находиться и обвести конуры на полу, после чего вынести технику из санузла. Теперь необходимо на листе бумаге нарисовать схему помещения и нанести на неё схему, как будет проходить трубопровод.

Для этого желательно использовать такие принципы, как:

Нежелательность пересечения труб;
Прокладывать водопровод рекомендуется очень близко к канализации. Это необходимо, чтобы в дальнейшем их было легко закрыть коробом;
Когда будет установлена сантехника, должен обеспечиваться легкий доступ к месту, где трубы будут соединяться уже с гибкими шлангами. При этом большая часть системы должна быть скрыта за специальным коробом.

Не нужно усложнять разводку труб, желательно делать все как можно проще:

все основные коммуникации необходимо прокладывать понизу, непосредственно над полом;
обязательно нужно водопроводные отводы делать через тройники, которые будут направлены перпендикулярно вверх относительно основных труб;
канализационные же отводы рекомендуется делать без вертикальной части, используя только как тройники, к которым будут подключаться непосредственно гибкие шланги.

Сравнительная характеристика схем разводки

Специалисты говорят о трех схемах разводки труб в санузле.

Схема с проходными розетками используется исключительно в частных домах, поскольку только там длина трубопровода позволяет правильно ее собрать. Кроме того, для корректной работы дополнительно потребуется насос.
Надежной считается коллекторная разводка коммуникационных труб. Каждый сантехнический прибор подключается параллельно к основной магитсрали. Потребитель питается через подводящую пару локально.

Можно регулировать подачу воды или полностью ее перекрывать краном благодаря такому локальному подключению. Ремонт или обслуживание одной единицы сантехники не скажется на работе остальных. Минимальное количество соединений при коллекторной схеме позволяет провести скрытую проводку.

Сложность плана монтажа потребует точных расчетов. Как грамотно сделать коллекторную разводку в ванной лучше узнать у профессионалов.

В ванной комнате, где сантехнических приборов не много, подходит схема подключения потребителей к главной магистрали в последовательном порядке.
Такая схема чаще всего реализуется открытым способом. Поэтому разводка проводится после окончания отделочных работ в комнате.
Магистраль прокладывается от одного потребителя к другому. Для подводки к новому прибору необходим тройник.

Схема отличается простотой и небольшим количеством соединений. Потребуется меньше труб и дополнительных элементов. Все это отражается на экономии денежных средств.

Но последовательное подключение предполагает снижение давления подачи воды на момент одновременного использования нескольких потребителей. Так одновременный запор воды раковиной, унитазом или бойлера может привести к сбою в работе стиральной машины.

После того как определена схема разводки в санузле, выбирается схема прокладки труб в комнате.

Коллекторная разводка

Если подключать оборудование по коллекторной схеме, то это обеспечит хороший напор воды на всех точках разбора. Такая система отлично подходит для подключения большого вида сантехнического оборудования, поэтому активно применяется в квартирах с большой площадью и в различных помещениях.

Преимущества коллекторной схемы.

При поломке, например, душа возможность пользоваться краном на кухне всё равно сохраняется.
Противостояние гидроударам.
Давление остаётся в норме даже при одновременном подключении сантехники.
Возможность быстрого обнаружения протечек.

Недостатки коллекторной разводки водопровода:

Неэстетичный внешний вид.
Высокая ценовая категория.
Возникновение трудностей при выполнении монтажных работ.

Тройниковая разводка

Такая схема является бюджетным вариантом прокладки водопровода. Она требует специальных навыков и специальных инструментов для установки. Эту разводку можно наблюдать в типовых квартирах времён постройки СССР.

Что представляет собой данная конструкция? Это основная труба, к которой подключены через тройники все потребители холодной воды. Точно по такому же принципу выполняется разводка системы горячего водоснабжения.

При таком способе основная труба является коллектором и должна быть больше по диаметру, чем другие ответвления.

Несмотря на простую схему и монтаж такая система всё-таки имеет недостатки:

При одновременной работе нескольких оборудований в системе значительно падает давление воды.
Могут возникнуть температурные скачки.
Отсутствует возможность перекрытия единичной точки водозабора.
При неисправности какой-либо детали и на время её ремонта требуется полностью перекрыть подачу воды от стояка.
Часто при одновременном открытии нескольких кранов сильно падает напор воды.
Схема такого типа не подходит для квартир с большой площадью. Чем длиннее основная труба, тем меньше воды будет получать установленное оборудование.

Необходимо тщательно продумать план расположения труб и тройников. Это поможет сэкономить на ремонтных работах и использовании системы.

Выбор трубы для коммуникаций ванной комнаты

Главным критерием является надежность труб для работы под высоким давлением — 5-7 атм

Учитывается не только толщина стенки трубы, но обязательно обращается внимание на надежность и качество при монтаже фитингов, сварочных работ и резьбовых соединений. Основные виды труб для работы:

Пластиковые. Выполняются из поливинилхлорида (ПВХ) или полипропилена (ПП). Для прочности усиливаются стекловолокном или фольгой алюминиевой. Легко выполнить пайку полипропиленовых труб самостоятельно. Также соединяются на муфтах (канализация).

Металлопластиковые. Внешне схожи с вышеуказанными, но имеют разные характеристики. Соединяются при помощи муфт из стали, обладают гибкостью при монтаже. Изготавливаются из полиэтилена с усилением внутренней части трубы. По маркировке имеются различия: РЕ-Х (полиэтилен сшитый), РЕ (полиэтилен), для горячего водоснабжения используется марка РЕ-RТ.

Металлические. В настоящее время монтируются довольно редко из-за их стоимости и больших трудозатратах, так как требуется электросварка устройство резьбы для соединения.

Из всех видов труб, самыми популярными можно считать пластиковые варианты. Довольно просты в монтаже, долговечны и стоимость их можно считать приемлемой. Металлопластиковый вариант имеет свою нишу при выполнении коммуникаций, но не столь надежен в узлах соединения, требуются большие навыки при работе.

Важность правильного проектирования

Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.
Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.

Как правильно составить схему

При правильно скомпонованной разводке вода распределяется между краном, душем, бачком унитаза, биде, стиральной машиной и т.д. При этом каждый прибор получает достаточное количество жидкости. Разводка воды должна быть изображена на чертеже. Там же указывается типы соединений, методы прокладки, особенности монтажа и прочее.

Перед составлением схемы разводки нужно определиться с материалами из которых будут состоять трубы:

Пластик;
Металлопластик;
Медь;
Сталь.

При самостоятельной разработке схемы водоснабжения квартиры приходится отталкиваться от общепринятых норм и правил. Лучше, когда за дело берутся специалисты. В этом случае помимо графического отображения документ содержит важную информацию:

перечень, маркировку и количество всех бытовых сантехнических средств;
сведения о материалах труб, диаметре, длине;
целевого назначения трубопровода и направление движения потока;
список необходимых запорно-регулирующих устройств;
расположение защитных и измерительных приборов.

Но это не означает, что качество и информативность схемы водопровода квартиры, разработанной собственными руками, будет ниже. Все зависит от внимательности и аккуратности.

Что сантехники называют точкой

Сантехники используют термин «точка», когда обозначают подвод к сантехническому прибору или отвод. Составляя смету, в ней должно быть конкретно расписано, сколько денег будет стоить подключение каждой точки.

Нужно понимать, что подключить душ с гидромассажем или джакузи намного сложнее, чем обычную раковину или унитаз. «Точка» может быть двойной, если для ее функционирования необходимо подвести холодную и горячую воду.

Работники отвечают за прокладку труб, подключение и запуск системы. Благоустройство в стандартный комплекс услуг не входит. Цена прокладки трубопровода также зависит от сложности работ.

Заключение

В заключении можно сказать из чего должна состоять качественная система водоснабжения квартиры.

Конечно же качественные материалы и фитинги. Именно из бронзы и латуни, а не силумин.
Коллекторная разводка труб водоснабжения в квартире.
Правильно собранный коллектор, с хорошо упакованной резьбой.
Применение в системе редукторов, понижающих давление, и регулировка их на 3 атм. (как правило — это давление уже предустановлено на заводе-изготовителе).
Использование промывных фильтров, для защиты запорных кранов от мелких частиц, которые содержаться в водопроводе и изнашивают их.
Применение в системе компенсаторов гидроудара и правильная их установка.
Качественные трубы из сшитого полиэтилена и никакого полипропилена при скрытом монтаже.
