Кабель каналы для электропроводки: разновидности

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

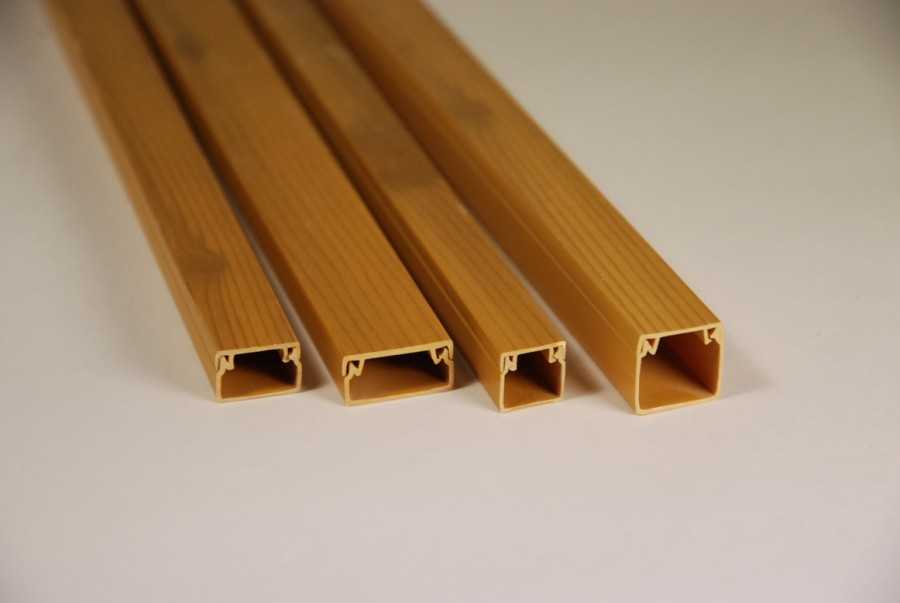

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль	Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
	12х12	130	1
	15х10	135	1
	16х16	230	1
	20х10	180	1
	25х16	360	1,1
	25х25	563	1,1
	40х16	576	1,3
	40х25	900	1,3
	40х40	1440	1,3
	60х40	2160	1,7
	60х60	3240	1,7
	80х40	2880	1,7
	80х60	4320	1,7
	100х40	3600	2
	100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

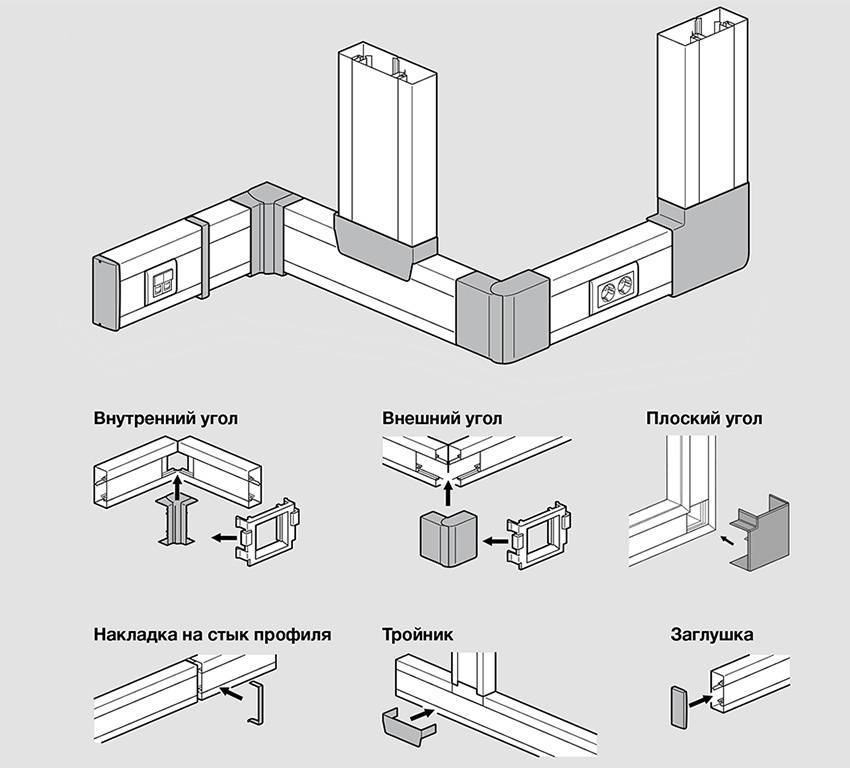

Дополнительные элементы

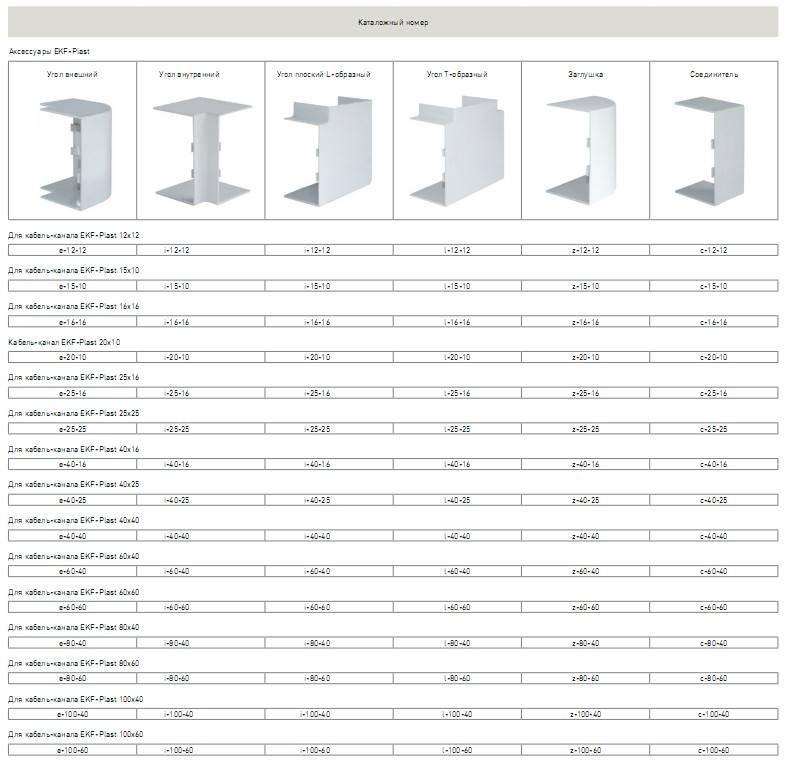

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Статья по теме: Как поклеить виниловые обои: рекомендации

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Виды кабель-каналов

Кабель-канал – это электротехническое устройство, выполненное в виде короба, используемое для прокладки электрических проводов и кабелей. В зависимости от материала, который использовался при изготовлении, кабель-каналы бывают:

Из алюминия – способны выдерживать значительные внешние нагрузки. Используются в различных классах помещений и способах установки (напольная, подвесная, по элементам строительных конструкций);

Алюминиевый кабель-канал сечением 90х50 мм белого цвета с крышкой

Из оцинкованной стали – имеют способность выдерживать внешние нагрузки. Используются, как правило, при устройстве электрических сетей предприятий и технических помещений;

Металлические кабель-каналы выполняются из листового и перфорированного листа

Из пластика – используются в жилых и административных зданиях. Монтируются по строительным конструкциям (стены, потолок).

Кабель-каналы из пластика выпускаются различных размеров и цветов По прочим параметрам, данные изделия подразделяются:

По геометрическим размерам:

Сечение в разрезе, у различных марок подобных изделий, может быть различаться. Длина зависит от материала, используемого при изготовлении кабель-канала и технологической линии, используемой производителем.

НАЗНАЧЕНИЕ ЭЛЕКТРОМОНТАЖНЫХ КОРОБОВ

Кабельные каналы (или короба) предназначаются для компактной укладки в них разветвленной сети силовой электропроводки. Они позволяют надежно скрыть провода и кабельные линии, не нарушая интерьера обслуживаемого помещения.

Одновременно такой подход гарантирует свободный доступ к электропроводке при необходимости ее замены, ремонта или изменения схемы соединений.

Добавим к этому, что закрытые короба обеспечивают надежную защиту коммуникации от проникновения внутрь влаги и пыли, а также от воздействия ультрафиолета и механических деформаций.

Кабельные каналы, изготавливаемые на основе негорючих материалов, при необходимости позволяют локализовать случайные возгорания на трассе или задержать их распространение на какое-то время.

КЛАССИФИКАЦИЯ И ВИДЫ КАБЕЛЬНЫХ КАНАЛОВ

Типовые кабельканалы отличаются целым рядом признаков, основные из которых перечислены ниже:

• материал изделия;
• его конструктивные особенности (тип замка, форма и габариты);
• место размещения коробов в пределах помещения.

Каждая из этих характеристик нуждается в более подробном рассмотрении.

Используемый материал.

По материалу изготовления известные разновидности кабельканалов бывают:

• алюминиевыми или стальными оцинкованными;
• на основе ПВХ или ПНД;
• из ABS-пластика.

Первый тип кабельных каналов применяют в условиях, когда размещаемые в них провода нуждаются в надежной защите от механических повреждений и от возгорания.

Плавящийся при 200оС поливинилхлорид хорош в ситуации, когда важно на какое-то время задержать распространение горения (или защитить проводку от воздействия химически агрессивных сред). Другие пластиковые материалы (ПНД, в частности) востребованы по тем же причинам с учетом хороших изоляционных характеристик

Изделия, изготавливаемые на основе ABS-пластика, к тому же невосприимчивы к УФ излучению.

Другие пластиковые материалы (ПНД, в частности) востребованы по тем же причинам с учетом хороших изоляционных характеристик. Изделия, изготавливаемые на основе ABS-пластика, к тому же невосприимчивы к УФ излучению.

Особенности конструкции.

Тип замкового соединения крышки и короба может быть одинарным или двойным. Первые защелкиваются только с одной стороны, а вторые обеспечивают более надежную двухстороннюю фиксацию. По своей форме они могут быть П- или Ш-образными или же выполненными в виде типовой полусферы.

Габариты кабельных каналов выбираются, исходя из объема пространства, заполняемого при монтаже электропроводки в конкретном помещении. С размерами самой распространенной разновидности коробов (П-образные профили) и с их полезным сечением можно ознакомиться в таблице.

Размер (Ш×В), мм	Полезное сечение, мм2
12х12	130
15х10	135
16х16	230
20х10	180
25х16	360
25х25	563
40х16	576
40х25	900
40х40	1440
60х40	2160
60х60	3240
80х40	2880
80х60	4320
100х40	3600
100х60	5400

Место размещения.

По месту установки электромонтажные короба делятся на следующие разновидности:

• напольного типа;
• плинтусные изделия;
• потолочные кабель каналы.

Напольные изготавливаются на основе прочных полимеров и оснащаются крышками с закругленными углами.

Короба второго типа выполняются в виде полых плинтусов с отдельными секциями для прокладки различных элементов проводки. Эти изделия помимо основной, рабочей функции, несут и определенную декоративную нагрузку.

Они выпускаются в различных цветовых исполнениях, имитирующих оттенки натуральной древесины, и смотрятся очень привлекательно в современных интерьерах.

Потолочные плинтуса размещаются скрытно за натяжными потолками и изготавливаются на основе недорогих видов пластика.

Из чего изготовлен кабель-канал

При производстве комплектующих используют синтетические материалы, углеродистую или нержавеющую сталь либо сплавы на основе алюминия. Поставщики предлагают продукцию с размерами, соответствующими международным стандартам. Пластиковые короба рассчитаны на использование внутри помещений. Для монтажных работ на улице или в цехах подойдут изделия из металла.

Пластик

Для изготовления используют негорючий поливинилхлорид или полиэтилен с добавлением пигмента, определяющего цвет деталей. Короба предназначены для укладки сигнальных кабелей или бытовой проводки. На поверхности могут прорезаться отверстия для вентиляции, внутри – устанавливаться разделительные перегородки. Стандартная заготовка имеет размер 2 м (допускается увеличение габарита по заказу). Распространенный П-образный вариант имеет ширину до 60 мм. Изделия отличаются небольшим весом.

В таблице приведены размеры пластиковых коробов нескольких видов.

Вид профиля	Длина и ширина, мм	Площадь сечения, мм²	Толщина стенки, мм
Квадрат	12х12	130	1
Квадрат	16х16	230	1
Прямоугольник	20х10	180	1
Квадрат	40х40	1440	1,3
Прямоугольник	100х60	5400	2

Пластиковые короба поставляются в защитной пленке, предохраняющей матовую поверхность от повреждений при перевозке. Материал выдерживает перепад температуры -5…+60°С без риска повреждения. Некоторые производители предлагают продукцию в холодном исполнении – УХЛ, сохраняющую прочность при падении температуры воздуха. Стандарт защиты не выше IP40 ограничивает проникновение предметов размером более 1 мм. Для изготовления применяется поливинилхлорид, не поддерживающий горение и не выделяющий ядовитых газов при нагреве.

Сталь

Для укладки массивной проводки используют короба из оцинкованного стального листа, устойчивого к коррозии. Изделия рассчитаны на промышленное использование и могут использоваться при прокладке кабелей по фасадам зданий. Каналы крепят при помощи винтов или на специальных кронштейнах. На боковой поверхности могут находиться вентиляционные каналы или отверстия для дополнительной фиксации проводов.

В таблице приведены характеристики нескольких типов стальных лотков.

Габариты, мм	Площадь сечения, мм²	Толщина стенки, мм
50х50	24	0,55
200х50	98	0,7
400х50	198	1

В основании канала имеются пробитые на заводе отверстия, облегчающие процесс монтажа. Крышка П-образной конфигурации удерживается на корпусе короба за счет взаимного схождения стенок. Продукция с лакокрасочным покрытием поставляется в защитной пленке. Оцинкованные поверхности ничем не закрываются и не подвержены механическим повреждениям при транспортировке.

Алюминий

Сплавы на основе алюминия используются реже, чем сталь, из-за повышенной цены. Элементы лестничной конструкции обеспечивают надежную фиксацию проводки. Материал устойчив к внешним климатическим и механическим воздействиям. Поверхность деталей покрывается слоем краски. Алюминий обеспечивает улучшенный отвод тепла от изоляции.

Материал редко используют для изготовления классических кабель-каналов со съемной крышкой. Примером такой продукции являются короба серии In-Liner AERO от компании ДКС. Имеются изделия размером 90х50, 140х50 и 110х50 мм с покрытием белой эмалью или серебристой краской с эффектом «металлик». Предлагаются малогабаритные колонны и соединительные элементы.

Миниконструкции

Такие короба применяются для укладки телевизионного или телефонного провода. Они отличаются меньшими размерами. Ширина варьируется в пределах 10-100 мм, а высота 10-60 мм. При этом можно подобрать модели с разными комбинациями габаритных параметров. Для вывода лотка на угол производится распил конструкции и перегиб под заданным углом.

• Перфорированный кабельный лоток: характеристики

• Соединитель проводов: инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников

• Наконечники для проводов: инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы

Расчёт размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала.

Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

Сечение проводов, мм2	Конструкция и размеры (высота и ширина, мм) короба
	односекционный	двухсекционный	трёхсекционный
10х22	10х30	10х22	10х30	15х54	10х40
количество проводов в одной секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	3
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке.

Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

На заметку. При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже  информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы

Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей

Важно проверить наличие необходимой фурнитуры к кабель продукции

Гибкие конструкции позволяют замаскировать большое количество проводов

Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

короб для проводов настенный с двухсторонним и односторонним замком;

Установка настенного канала

• напольный плинтус с отдельными секциями для слаботочных проводов;
• потолочный материал;
• конструкции кабель-каналов на пол с защитой от механического воздействия;
• гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Статья по теме:

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами

Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

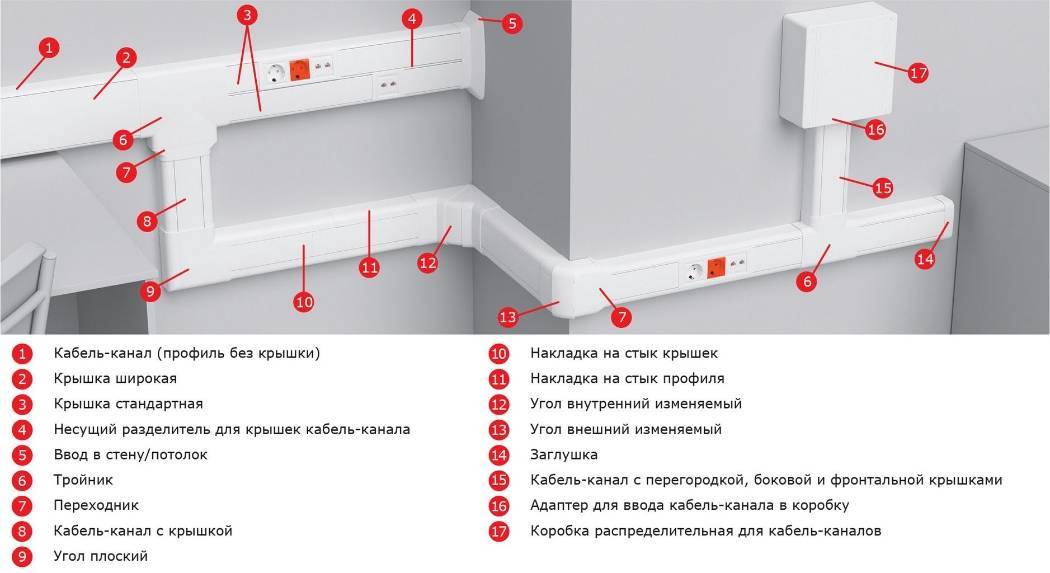

Как выглядит кабель-канал

Классическая конструкция состоит из:

• коробчатого основания (с прямоугольным, треугольным или фасонным профилем), которое крепится к поверхности винтами или клеем;
• крышки, оснащенной эластичными зацепами для фиксации с ответными фланцами на основании;
• соединительных элементов, позволяющих собрать из нескольких каналов единую магистраль;
• переходников для обвода внешних либо внутренних углов;
• съемных разделителей, которые предлагаются для коробов с увеличенной шириной;
• блока для установки розеток (используется только на некоторых типах каналов).

Промышленный лоток состоит из боковых направляющих и поперечин, соединенных дуговой сваркой, заклепками или болтами. Для крепления предусмотрены отверстия. Конструкция ставится на предварительно закрепленные на стене кронштейны.
