Пошаговая инструкция по ремонту фундаментной ленты
На первом этапе замены ленточного фундамента необходимо вырыть траншеи шириной около 50 см по периметру здания. Дно каждой траншеи должно располагаться немного ниже уровня, на котором расположена подошва старого основания.
Далее необходимо сделать специальные ниши, в которых будут устанавливаться домкраты и опоры при последующем подъеме дома.
На следующем этапе следует приступать к подъему сооружения.

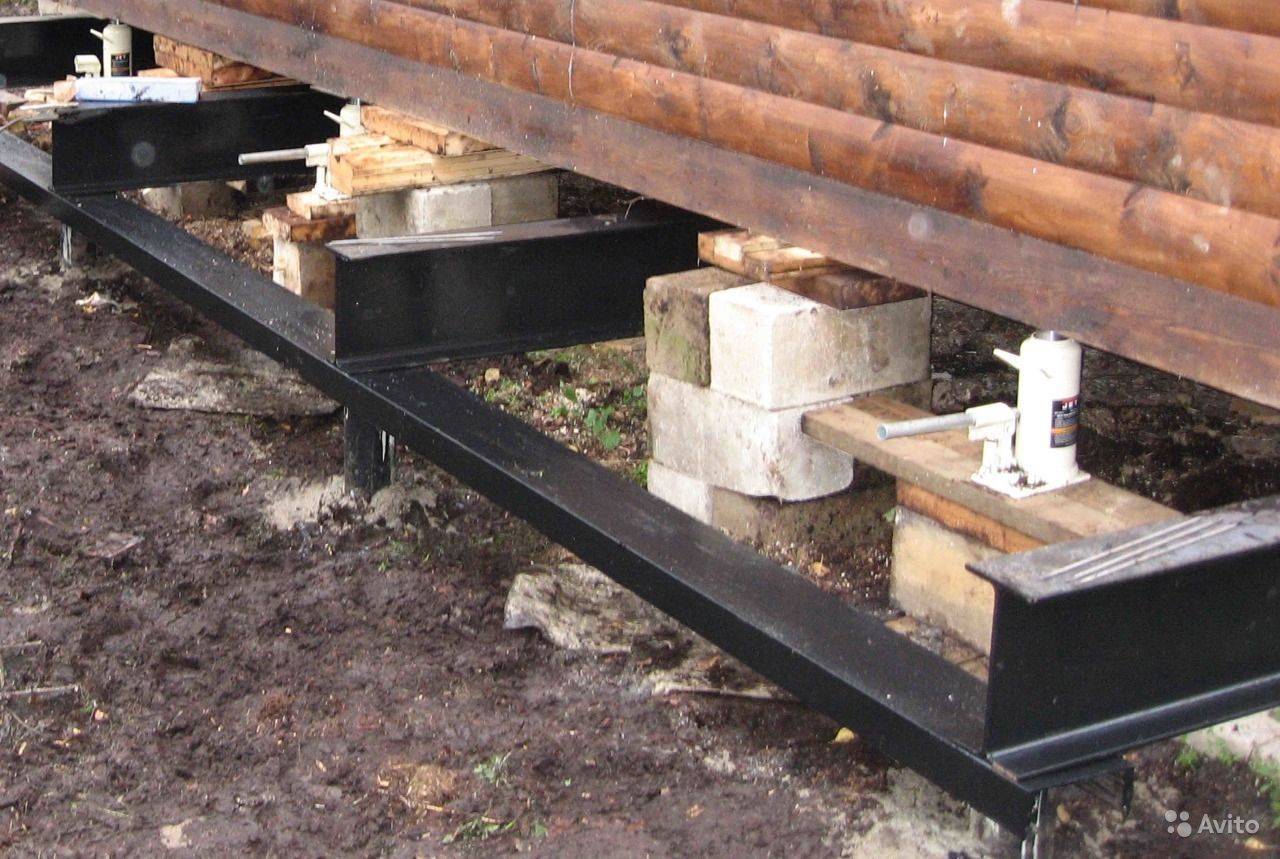

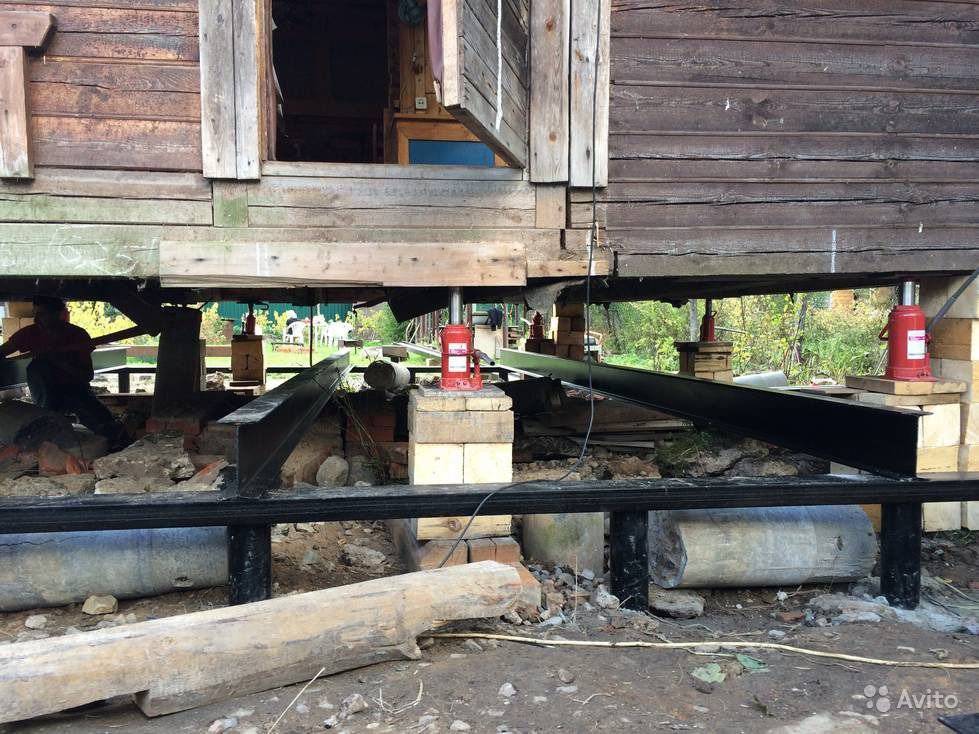

Подъем здания
Чтобы поднять деревянный дом при замене ленточного фундамента, необходимо разместить несколько домкратов под угловыми зонами здания. Если постройка достаточно большая или имеет более одного этажа, потребуется установить еще несколько дополнительных подъемных механизмов в промежуточных точках между углами.
Оптимальный вариант – ставить домкраты через каждые 2 метра. В этом случае можно избежать нежелательных перекосов стен и появления трещин.
Подъем следует выполнять плавно и равномерно. В каждой точке домкраты поочередно поднимают на 2-3 см. Категорически недопустимо за один заход поднимать одну часть здания на значительную высоту, и только после этого приступать к подъему его противоположной стороны. Когда дом поднят до нужного уровня, под него закладывают опорные элементы – брусья или железные профили.
Разборка старого основания
Когда здание надежно закреплено на опорах и домкратах, нагрузка со старого фундамента полностью снимается. На этом этапе можно начинать его демонтаж.
Если предстоит полная замена основания, его следует оголить по всей высоте и демонтировать с помощью любых доступных инструментов – кувалды, лома, ручного или гидравлического молота.
Разборку изношенного фундамента нужно выполнять полностью, вместе с подошвой и дренажной подушкой.
Монтаж нового

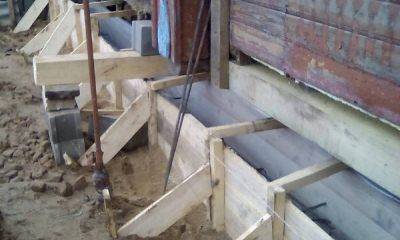

Перед возведением бетонной фундаментной ленты следует тщательно очистить места, в которых располагался старый фундамент. Почву нужно качественно утрамбовать и выровнять. На дне утрамбованной траншеи обустраивается песчано-гравийный дренаж, выполняется горизонтальная гидроизоляция.
В опалубке монтируют арматурный каркас из стальных стержней, установленных в продольном и поперечном направлениях. Арматуру сваривают или обвязывают проволокой.
Далее в опалубку заливают бетонный раствор, который будет схватываться в течение последующих 3-4 недель. После затвердевания бетона необходимо покрыть фундаментную ленту слоем гидроизоляции. Затем здание опускается на новое основание и снимается с опорных точек.
Ленточный каркас
Вместо полной замены фундамента можно обойтись установкой ленточного каркаса по периметру старого основания. Это позволит укрепить имеющуюся конструкцию и предотвратить ее дальнейшее разрушение.При таком способе ремонта нет необходимости поднимать здание. Работы выполняются по стандартной схеме: вдоль старого фундамента роются траншеи соответствующей глубины.
Поврежденное основание очищают от грунта и моют. В старом бетоне высверливают отверстия под арматуру, которая будет соединять просевший фундамент с ленточным каркасом.
Дно траншей утрамбовывается, покрывается слоем песка и щебня. Монтируется опалубка и арматурный каркас. Далее заливается цементно-песчаная смесь. Затвердевший бетон покрывают гидроизоляцией.
Свайный
Для дополнительного укрепления ленточного фундамента могут использоваться кирпичные столбы или сваи, которые монтируют в угловых зонах нового основания. Эти элементы создают дополнительные точки опоры, благодаря чему снижается нагрузка на основные несущие конструкции.
Далее в ямы заводят полые асбестоцементные или стальные трубы, которые придадут сваям нужную форму. В них помещают арматуру и заливают бетонную смесь. Высота свай должна соответствовать высоте основного ленточного фундамента.
Способы монтажа
Установка винтовых свай может выполняться двумя способами:
Размеры сваи
- Ручным.
- Механизированным.
Выбор определяется несколькими важными факторами, которые обязательно нужно учитывать, иначе основа дома может быть смонтирована некорректно:
- характеристика почвы (плотность, каменистость);
- близко залегающие грунтовые воды;
- удаленность коммуникационных магистралей;
- густота и возраст ближайших построек;
- личные предпочтения застройщиков.
Далее мы более подробно рассмотрим ручную и механизированную установку винтовых элементов по отдельности и разберем их особенности, преимущества и недостатки.
Замена испорченных венцов
Часто возникает необходимость заменить нижний венец сруба, пришедшего в негодность. Для этого, в месте поврежденного сруба разбирается фундамент, предварительно подготовив нужный инструмент и, подходящее по размеру, отшлифованное бревно.
Замена венцов начинается с приподнимания сооружения. Используя для этого домкраты, опускают его на временные опоры, изготовленные, обычно, из подручных средств – камней, столбов. Тщательно подготовленное, обработанное антисептиком, бревно должно максимально плотно подходить к прокладке. При установке его на место старого, необходимо заменить отработанные, прогнившие материалы на новую гидроизоляцию и конопаточные средства.
Причины разрушения основания
Причиной разрушения основы дома может стать неблагоприятное воздействие окружающей среды:
- Высокая влажность.
- Проблемный грунт.
- Резкие перепады температуры.
Предсказать действия природы невозможно, однако можно учесть некоторые факторы на этапе проектирования.
Но причиной деформации фундамента может стать и человеческий фактор:
- Неправильно составленный проект.
- Неверно подобранный тип фундамента.
- Пренебрежение армированием и гидроизоляцией во время заливки фундамента.
- Использование некачественных материалов.
- Несоблюдение технологических требований строительства.
В результате воздействия одного или нескольких факторов фундамент перестает выполнять возложенные на него функции. Следовательно, наступает время ремонта. В зависимости от степени разрушения основы дома ремонтные работы проводят двух видов: полная замена фундамента или его укрепление. В том и другом случае предварительно придется поднимать строение. Для этого можно использовать крановую установку и стропы. Но чаще всего для поднятия деревянных домов используют строительные домкраты.

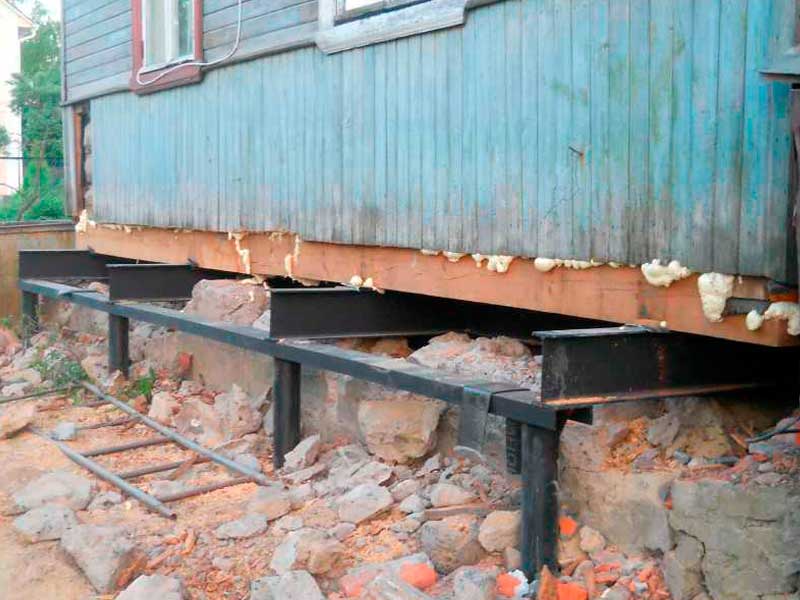

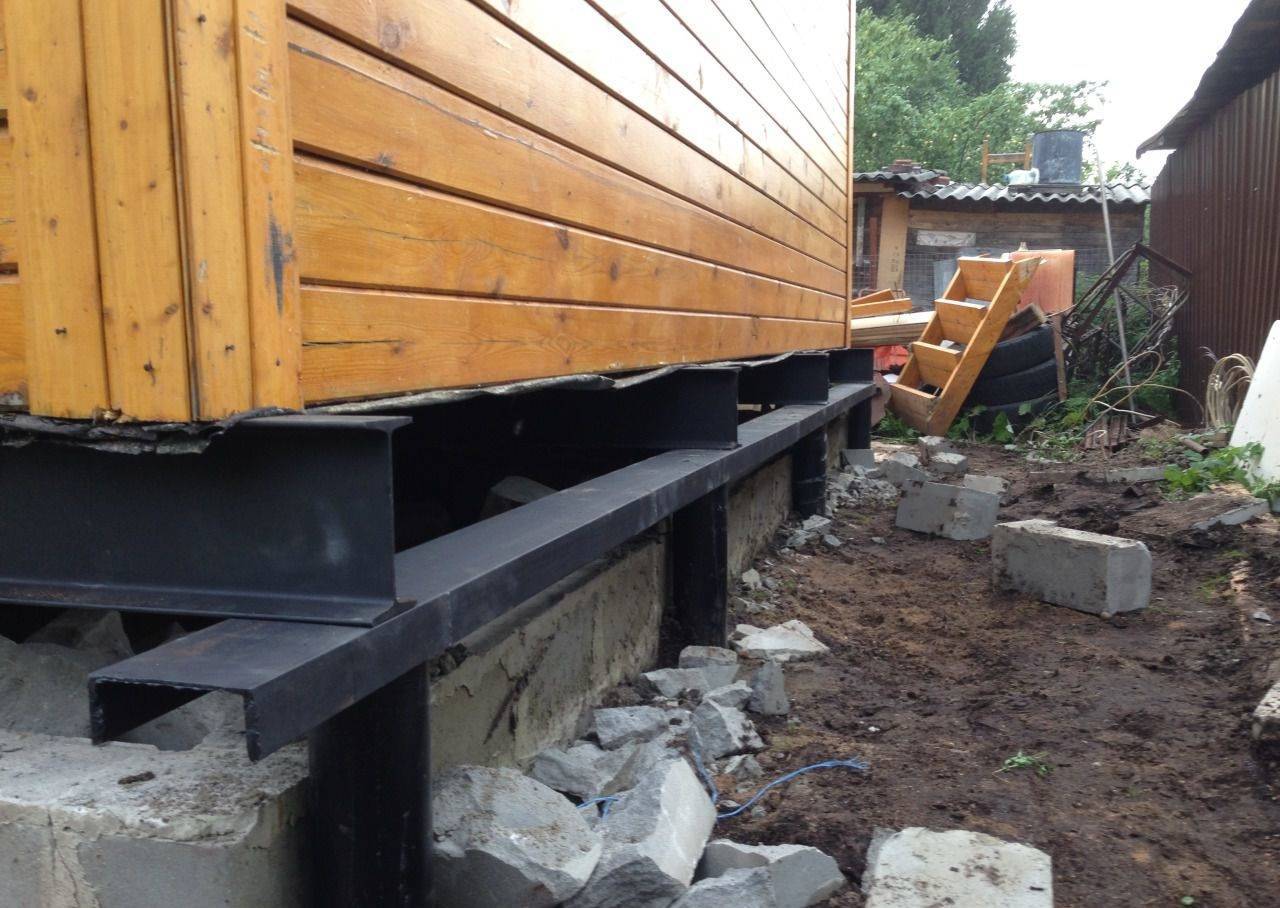

Реконструкция фундамента деревянного дома с помощью винтовых свай.
Винтовая свая представляет собой трубу, имеющая на конце лопасть. С помощью миниэкскаватора на гусеничном ходу винт вкручивается в землю, уплотняя ее. Поставив винтовые сваи вокруг периметра старого дачного домика, умелые строители выравнивают уровень основания, обрезая их горизонтально. Затем они засыпают отверстия в винтовых сваях бетоном, надевают на них оголовки.
Реконструкция фундамента дачного дома предполагает подъем здания. Для поднятия здания используют гидравлические домкраты, которые с помощью рычага поднимают дом на определенную высоту двутавровой балки.
Подняв дом, профессиональные монтажники вставляют балку на оголовки винтовых свай, следя за тем, чтобы она лежала ровно. Двутавровые балки кладут перпендикулярно стенам, где стоят домкраты. Их устанавливают по углам жилища, в перерубах, в центре. Двутавровые балки кладутся на оголовки винтовых свай и привариваются к ним накрепко. Место сцепления оголовков с винтовыми сваями тоже проваривается. Сварные швы на винтовых сваях обрабатываются антикоррозийным герметиком, прокрашиваются. Когда швы остынут, можно опускать дом.
Помогла ли вам статья?
ПомоглаНе нравится
Подарочный букет с коньяком и конфетами
Не так давно вошли в моду букеты из конфет и денежных купюр (или их имитация, распечатанная на ксероксе), а уже появилось столько интересных идей. Рассмотрим наиболее сложный вариант изготовления – с бумажными цветами и денежными символами, как намек на пожелание успеха и процветания. Это лишь один из вариантов, как красиво украсить бутылку коньяка своими руками мужчине на День рождения.
Декор и наполнение композиции могут быть различными, всё зависит от вашей фантазии
Список элементов можете произвольно декорировать, но для предлагаемой композиции понадобятся:
- бутылка коньяка любимой торговой марки;
- креповая или жатая бумага разных оттенков;
- пенопласт;
- клеевой пистолет;
- канцелярский нож;
- двухсторонний скотч;
- флористические ленты 30 мм и 50 мм;
- сувенирные деньги;
- шаблоны евро и доллара;
- конфеты в золотистых и цветных обертках;
- шоколадные монеты в фольге;
- палочки бамбука или зубочистки;
- клей-пистолет или «жидкие гвозди»;
- карандаш, линейка (угольник) и ножницы;
- скрученная шелковая нитка для фиксации;
- картон А4;
- декоративный шпагат.
Для лепестков цветов лучше всего подходит разноцветная жатая бумага
Объем упаковки и количество материалов для оформления варьируется под оформление объема бутылки коньяка для мужчины.
Выполнение пошагово
- Вырезаем круги пенопласта ступеньками и оборачиваем их жатой бумагой, чтобы сформировать основу для сувенирной упаковки. Торцы пенопласта и отверстие для бутылки красиво оформляем как волнистый рюш. Высоту подставки определяем по ходу работы: вставляем бутылку в вырезанное отверстие и смотрим, чтобы она стояла устойчива. Если нужно, добавляем ещё круги
- Раскладываем конфеты не очень плотно, чтобы завернуть в цветы из бумаги и разместить на готовом основании.
- Из жатой бумаги разного оттенка нарезаем лепестки, плотная темно-зеленая упаковочная бумага или ткань пойдет на черешки. Сначала нарезаем прямоугольники примерно 40х70 мм, затем ножницами придаем форму лепестков
- Формируем конфетные цветы в лепестках, не менее 15-17, как показано на фото. Чем больше закрепить лепестков, тем пышнее будут смотреться розы
- Переходим к изготовлению денежных знаков на основе картона, они должны крепиться на бамбуковых палочках или зубочистках. Для денежных символов нужен плотный картон и сувенирные деньги
- Формируем готовый букет из конфетных цветов, шоколадных монеток, сувенирных денег и ксерокопий купюр. Оборачиваем нижнюю платформу красивой лентой и завязываем бантом, можно вставить открытку с наилучшими пожеланиями и конверт с настоящими купюрами. Сувенирный букет готов к дарению! Композиция готова, можно поздравлять мужчину с праздником!
Подарок, выполненный своими руками, всегда лучше «дежурного» сувенира
Не важно, будет ли это оформление бутылки коньяка для мужчины лентами, шоколадными конфетами или бумагой, главное – интересная идея. Предлагаем выбрать что-то наиболее подходящее для своего самого дорогого человека в нашей фотогалерее
Плюсы и минусы восстановления
Использование винтовых свай для ремонта фундамента имеет следующие плюсы:
- Возможность произвести все действия максимально щадящими методами.
- Простота и высокая скорость работы.
- В некоторых случаях можно все действия выполнить вручную, без привлечения специальной техники.
Имеются некоторые минусы:
- Несущая способность винтовых свай ограничена и требует качественного расчета.
- Монтаж свай производится в достаточно сложных условиях, что снижает его качество.
- Создание полноценного фундамента под имеющейся постройкой — сложная инженерная задача, которую нельзя поручать кому попало.
Кроме этих особенностей, следует учитывать, что винтовые сваи погружаются до контакта с плотными слоями.
Если этого не происходит, за работоспособность опоры не поручится ни один профессионал, что создает существенную проблему и требует предварительного уточнения.
Некоторые особенности и характеристики
После того как они установлены, можно смонтировать на них некое подобие сапога, на который будет установлен ростверк. Ростверк – это верхняя часть фундамента из свай. Он и служит для равномерного распределения нагрузки от сооружения к основанию. Для того чтобы его сделать, сначала заливается опалубка.
Сама опалубка делается из деревянных брусьев. В нее устанавливается армированный каркас для придания прочности всему фундаменту в целом. Когда она полностью смонтирована, можно заливать ее цементным раствором. Для затвердевания придется подождать несколько дней.
Если используются готовые железобетонные столбы, то заливать ничего не нужно. На сапог сразу кладется готовый ростверк. Опалубка не должна пропускать влагу, так как может возникнуть ситуация, что вся жидкость из раствора утечет, и он станет хрупким. Для того чтобы исключить данную проблему, стоит в опалубку уложить полиэтиленовую пленку.
При проведении работ стоит удалить лишний воздух из раствора. Для этого применяются специальные вибромашины. В домашних условиях можно использовать обыкновенный лом. Им протыкается цементный раствор, из которого начинает выходить воздух. Наличие воздуха в растворе может способствовать пористости в структуре фундамента, а это недопустимо.
Далее стоит постепенно убирать временные опоры. Это делается по мере затвердевания цементного раствора. Далее необходимо опустить дом уже на новый гидроизолированный фундамент. Если есть такая необходимость, то перед началом процесса спуска стоит произвести ремонтные работы нижнего венца здания. Для этих работ понадобится стандартный набор инструментов, который наверняка есть в доме любого настоящего хозяина.
Таким образом, работы можно считать законченными. Замена фундамента деревянного дома – задача достаточно непростая. Данная инструкция наверняка поможет всем тем, кто решил произвести подобные работы.
Для их проведения понадобится в любом случае привлечение дополнительной рабочей силы и специальной техники, однако при самостоятельном проведении средств будет затрачено гораздо меньше.
Определение несущей способности грунта
Основные факторы, от которых зависит несущая способность грунта:
- Тип породы.
- Насыщенность земли влагой.
- Характеристики слоев почвы.
- Уплотненность масс.
Перенасыщение почвы влагой, на которую влияет уровень подземных источников, снижает несущую способность грунта в несколько раз. Фактор увлажненности не касается участков, где в преобладающем количестве содержится песок средней и большой крупности. Предельные нагрузки на почву, которые не приведут к существенным осадкам фундамента, изучены и занесены в справочники общего пользования.
Данные, которыми пользуются конструкторы, занимающиеся инженерными расчетами для строительства фундамента, отражены в таблице:
| Тип грунта | Несущая способность, кг/см2 | |
| средняя плотность | высокая плотность | |
| переувлажненная глина | 4 | 4 |
| сухая глина | 6,0 | 2,5 |
| суглинок | 3,0 | 2,0 |
| супесь | 3,0 | 2,5 |
| песок мелкой фракции | 4,0 | 3,0 |
| песок средней фракции | 5,0 | 4,0 |
| крупный песок | 6,0 | 5,0 |
| гравий | 4,0 | 3,0 |
| галька | 4,5 | 4,0 |
Для строительства на слабом и переувлажненном грунте выбирают большее количество опор, вследствие чего уменьшается растояние между силовыми элементами. Узнать геологические особенности участка можно из результатов профессиональных изысканий, которые проводят специализированные компании.
Устанавливаем новый фундамент
В данном случае будет устанавливаться фундамент из свай. Он наилучшим образом подходит для деревянных домов. Можно, разумеется, использовать и столбчатый вариант. Он также прост в установке и идеально подойдет для деревянного дома.
Для того чтобы установить новый фундамент из свай, необходимо сначала провести земляные работы. Для нового основания понадобится рытье траншеи. При этом стоит учитывать, что ее глубина должна быть выше, чем глубина старого основания. В противном случае все работы могут пойти насмарку.
Для того чтобы установить фундамент из свай, понадобится вырыть П-образную траншею. Это необходимо, чтобы можно было формировать единый армированный жесткий каркас, который будет связывать все элементы фундамента. Такой каркас поможет равномерно распределить нагрузку от здания на все основание.
Любой вид фундамента подразумевает использование армирования для создания дополнительных ребер жесткости. Если этого не сделать, то конструкция получается хрупкой и может разрушиться еще в процессе возведения.
Если в планах по строительству есть дополнительные конструкции, которые будут примыкать к зданию, то нужно заранее позаботиться о том, чтобы траншея захватывала и их. Можно позаботиться заранее, чтобы фундамент был сделан и для этих сооружений.
Сваи также необходимо заранее подготовить. Кстати, рытье траншеи вовсе не обязательно, если планируется строительство висячего варианта фундамента, но в большинстве случаев все же строят заглубленный. Сваи устанавливают согласно проекту. Они могут быть монтированы вручную или с применением специальной техники.
Расчет и установка свайно-винтового фундамента
Исходя из того, что даже сваи не самого большого диаметра имеют достаточную несущую способность, оптимальным считается их установка по периметру строения, под несущими стенами и на их стыках на расстоянии 2-3 м. Также следует определить глубину их установки исходя из такого параметра, как промерзание почвы в зимний период.
Вкручивание свай своими руками
При ввинчивании свай, что, кстати, вполне может быть выполнено несколькими работниками собственноручно при использовании рычага, следует контролировать ровное вертикальное расположение сваи относительно горизонта. Чем шире диаметр сваи, тем сложнее будет выполнять завинчивание. Конечно необходимо использовать рычаг, он вставляется в верхнее отверстие сваи, чем шире сделаете рычаг, тем меньше усилий приложите, рекомендуется делать рычаг 2-3 метра.
Сваи вкручиваются всегда ниже промерзания почвы, среднее значение в России 1,3-1,5 метра. В конце свая достигает твердых грунтов и свая очень тяжело входит в грунт, практически невозможно.
Также, если позволяет бюджет постройки или не хватает рабочих рук, можно воспользоваться услугами спецтехники.
Выравнивание свайного фундамента под уровень
После того, как все сваи установлены в грунт, свайно-винтовой фундамент, как и любой другой, проверяют и выравнивают по уровню. Удобнее всего это сделать гидравлическим уровнем или невилиром. При необходимости сваи докручивают или срезают выступающую часть болгаркой.
После выравнивания внутрь свай заливают бетонную смесь, которая призвана защитить х от коррозии изнутри.
Установка ростверка на свайно-винтовой фундамент
На заключительном этапе монтируют ростверк, т.е. само основание для будущего дома. Для более легких конструкция, например, дома из бруса или бревен, возможна установка ростверка из толстого бруса. Для домов из кирпича или блоков лучше делать ростверк железобетонным.
Свайно-винтовой фундамент не потребует времени на усадку, строительство дома можно продолжить сразу же после установки ростверка. Теперь можно приступать к установке каркаса вашего дома. Фундамент готов к нагрузке и полной эксплуатации.
Преимущества использования винтовых свай.
Винтовые опоры – это, пожалуй, единственный материал для фундамента, который обладает следующими достоинствами.
- Подходит для любого вида грунта. Исключение составляют горные породы.
- Может монтироваться в любое время года, включая зимний период времени.
- Винтовой свае не страшны пучение грунта, рыхлая почва и сезонные подтопления.
- Цена замены столбчатого фундамента на винтовые сваи намного дешевле, чем применение альтернативных строительных материалов.
- Замену свайных фундаментов можно производить без привлечения тяжелой техники.
- Винтовые сваи не разрушают грунт, а лишь его уплотняют.
Монтаж свайно-винтового фундамента своими руками
Установка свайно-винтового фундамента выполняется в несколько этапов:
- Разметка участка.
- Погружение и выравнивание свай.
- Заливка бетоном.
- Обвязка ростверком.
Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.
Фото 8. Разметка мест установки свай
Остальные этапы нуждаются в более тщательном рассмотрении.
Вкручивание свай и их выравнивание относительно горизонтальной плоскости
Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:
- Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
- Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.
Фото 9. Погружение свайных опор фундамента вручную
Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.
Фото 10. Вкручивание винтовых свай механическим способом
Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.
Выравнивание свай осуществляется следующим образом:
- Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
- Обрезка трубы по разметке – выполняется с помощью болгарки.
Фото 11. Процесс обрезки винтовых опор
Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:
Заливка бетоном
Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.
Фото 12. Заливка свай бетоном
Обвязка свай ростверком
Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.
Технология обвязки свай разными материалами:
Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.
Фото 13. Свайное основание с железобетонным ростверком
Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.
Фото 14. Свайный фундамент с обвязкой из деревянных балок
Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.
Фото 15. Обвязка свай с применением стального швеллера
Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.
Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино
Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино
Как сделать фальш-цоколь
Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.
Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.
Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.
По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.
Заключение
Возникновение проблем со старым или новым фундаментом — еще не приговор дому.
Ошибки можно и нужно исправить, главное — начать работы, не затягивая процесс оседания или разрушения имеющейся опорной конструкции.
Винтовые сваи являются наиболее удачным и эффективным вариантом решения вопроса, позволяющим изменить уровень установки дома, переместить его на некоторое расстояние и усилить фундамент.
Для выполнения работ лучше всего пригласить опытного специалиста, чтобы он руководил процессом и мог вовремя обнаружить допущенные ошибки.
Тогда проблемный фундамент сможет получить дополнительную мощность или вовсе освободить место для более устойчивого и надежного основания.
