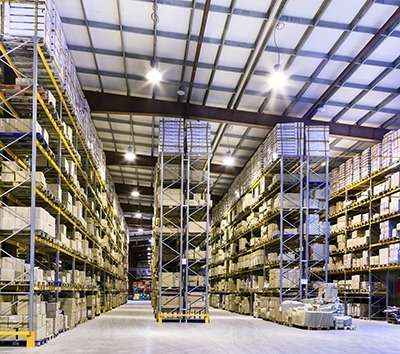

Как правильно выбрать осветительное оборудование
Чтобы подобрать источники света для предприятия, рекомендуем вам ориентироваться на основные технические требования, отражённые в нормативных документах (инструкциях, ГОСТах, СНиП).
Основные технические требования сводятся к следующим пунктам:
- обеспечение безопасности работающего персонала
- свободный доступ к осветительному оборудованию для ремонтной бригады
- обеспечение нормированного уровня освещённости
- соответствие светильников и другого осветительного оборудования принципам экономии электроэнергии
- обеспечение качества света (равномерность, ограничение тёмных зон, отсутствие зон ослепления в виде бликов, исключение пульсации)
- удобство монтажа и небольшая протяженность проводки
- надёжное крепление, исключающее случайное падение осветительных приборов
Немаловажно и соблюдение назначения осветительной системы, которое возможно только с учётом основных факторов производства:
- окружающей среды в рабочем помещении (наличия пыли, химических веществ, влаги)
- строительных особенностей и характеристик помещения (его высоты, площади, отражающих способностей рабочих поверхностей, стен, пола и потолка, наличия ферм и мостиков)
- качества освещения (общее, локальное или аварийное)
Установка светильников на потолок
Техническими нормами регулируется также высота размещения прожекторов, ламп и светильников. Эти показатели важны для обеспечения экономичности, безопасности и простоты обслуживания осветительных приборов:
- не выше 5 метров в рабочих помещениях (доступ с лестницы или стремянки)
- до 2,1 метра в помещениях с близким расположением токонесущих частей
- в 1,8 метра над настилами кранов
- в 2,2 метра над любым настилом и площадкой (при условии обслуживания с этой же площадки)
Свес подвесных ламп не должен быть больше 1,5 метра. Обычно свесы используются для облегчения доступа к осветительным приборам при техническом обслуживании и для улучшения показателей экономичности без потери условий освещения.
Качество освещения на предприятии во многом зависит от грамотно составленного специалистами проекта. Без правильных расчётов с учётом всех технических и санитарных норм невозможно добиться хорошего результата.
Также специалисты рекомендуют выбирать для осветительных систем только сертифицированные, то есть, экономичные и безопасные модели осветительных приборов.

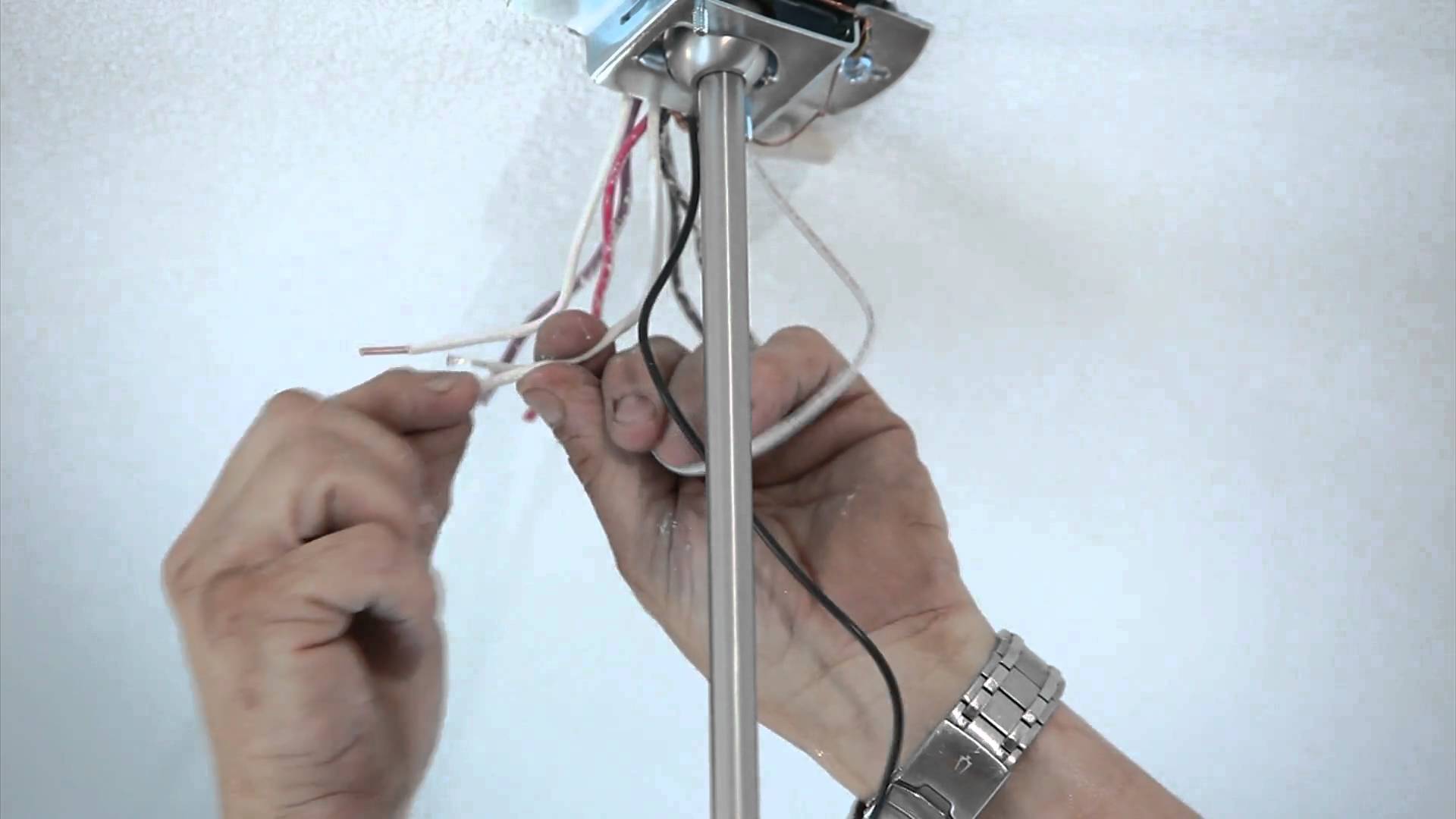

Крепежные манипуляции
Делаем в местах, отмеченных заранее, два отверстия и прикладываем планку, дабы отверстия сошлись, после чего забиваем крепежные материалы – дюбель, например, используется чаще всего. Все, теперь наша планка будет намертво привинчена к потолку и дальше нам остается лишь подключить кабели с потолка к люстре, после чего вставить крепление каркаса в пазы и прикрутить винтиками из комплекта поставки.
Собственно, теперь можете вкрутить лампочки и посмотреть на то, как прекрасно горит ваш светильник, люстра или что-то в таком духе. При наличии перфоратора на этот процесс уходит от силы 15-20 минут, да и особых навыков вы не используете при этом.
К счастью, монтаж светильников к потолку ничем не отличается от аналогичного процесса установки светильника на стену, только нам придется привинчивать осветительный прибор уже к стене, а не к потолку. Здесь есть свои особенности и зависят они от вашего дома, точнее от материалов, из которых он построен – бетон или кирпич.
Советую перед тем, как сверлить стену, постучать молотком по стене, слегка, и послушать звук – в месте, где находится кирпич, звук будет плотный и четкий, в местах стыков может быть небольшой гул.
Когда вы определите место для установки крепления, процесс превращается в аналогичный предыдущему абзацу – поставили планку, подключили провода, надели каркас на планку и все, можно включать свет. В этом плане светильники очень просты и даже без навыков электрика можно обойтись совершенно спокойно.
Однако, есть определенные важные детали. В частности, они касаются только тех пользователей, которые меняют светильник в старом доме, для владельцев новых квартир и домов это не очень интересно. Суть в том, что в старых домах частенько использовали свои типы проводов – медные, к примеру, а в современных люстрах провод может отличаться типом или материалом.
Дабы у вас была возможность подключить любую люстру или светильник к любым проводам в квартире, стоит купить переходник. Это достаточно простая и дешевая штука, которая состоит из пластикового корпуса, сердечника и двух винтиков, прижимающих кабель к сердечнику.
Вы подключаете данную конструкцию к кабелям на потолке или стене, в зависимости от места, куда планируете поставить светильник, после чего подключаете источник света при помощи того же переходника.
Что необходимо для установки
Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.
Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества
Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику
Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.
Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.
Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.
Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.
Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.
Материалы для монтажа светильников
Перед тем, как начать монтаж светильников, проверьте на наличие:
Светильника с готовыми креплениями; Электрический привод; Лампы (важно, чтобы они соответствовали цоколю у светильника); Гильзы или клеммники для соединения проводов; Стандартная изолента; Выключатель для светильников. При покупке светильника в магазине выберите светильники одного типа
Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения
При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.
Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.
Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.
Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5. Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки
Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты
Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.
Инструменты
Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:
- дрель;
- распределительные коробы;
- кабель выбранной длины;
- отвёртка;
- нож строительный;
- пассатижи;
- клеммники.
Некоторые из перечисленных инструментов обычно есть в каждом доме.
Инструменты для монтажа светильников
Мебельные светильники: зачем они нужны на кухне?
В процессе готовки и мытья посуды требуется хорошее ровное освещение места работы. Но в большинстве случаев кухонный гарнитур располагается в два яруса, и, встав спиной к основному освещению, человек практически полностью заслоняет свет, что создает некомфортные условия для выполнения работы. Решить эту проблему поможет установка мебельных светильников.
Кроме того, этот вид освещения являются важным декоративным элементом, придающим кухне современный, изысканный и оригинальный вид.
В небольших кухнях мебельные светильники могут использоваться даже для организации основного освещения.
Заземление сети
Качественное заземление выполняется с помощью соответствующего провода при соблюдении правил технической организации данной защиты. В частности, правила требуют предварительно обеспечить надежное электрическое соединение в конструкции самого светильника – например, промежуток от корпуса лампы до фиксирующего кронштейна должен быть нейтрализован защитным проводником. Прокладка контура, по которому будет проходить заземление, может касаться не только корпуса прибора освещения. Заземляющая проводка нередко соединяется с несущей конструкцией, на которой крепится устройство. К примеру, если монтаж освещения базировался на металлических столбах или других конструкциях, то они должны быть соединены с корпусом теми же защитными проводами. Если применяются переносные светильники с небольшим напряжением, то заземление организуется при помощи жилы гибкого провода.
Монтаж электрощитка
В электрощиток вводится кабель, по которому электропитание подается в квартиру или в дом. Кроме того, в электрощитке устанавливается следующее оборудование:
- счетчик учета электроэнергии;
- реле напряжения;
- УЗО (устройство защитного отключения);
- автоматы защиты;
- шина заземления;
- нулевая шина.
Электромонтаж производится с помощью DIN-реек, на которых крепятся все указанные приборы. Все подключаемые к ним элементы потребления электроэнергии делятся на группы – розеточную и группу освещения.
Внутренние провода группы освещения подключаются к автоматам, соединенным друг с другом гребенкой. Каждый автомат отвечает за работу осветительных приборов одного или нескольких помещений.
Автоматы по своим техническим характеристикам должны соответствовать мощности подключаемых приборов. Обычно используют автоматы на 16 А для группы мощностью 2300 Вт.

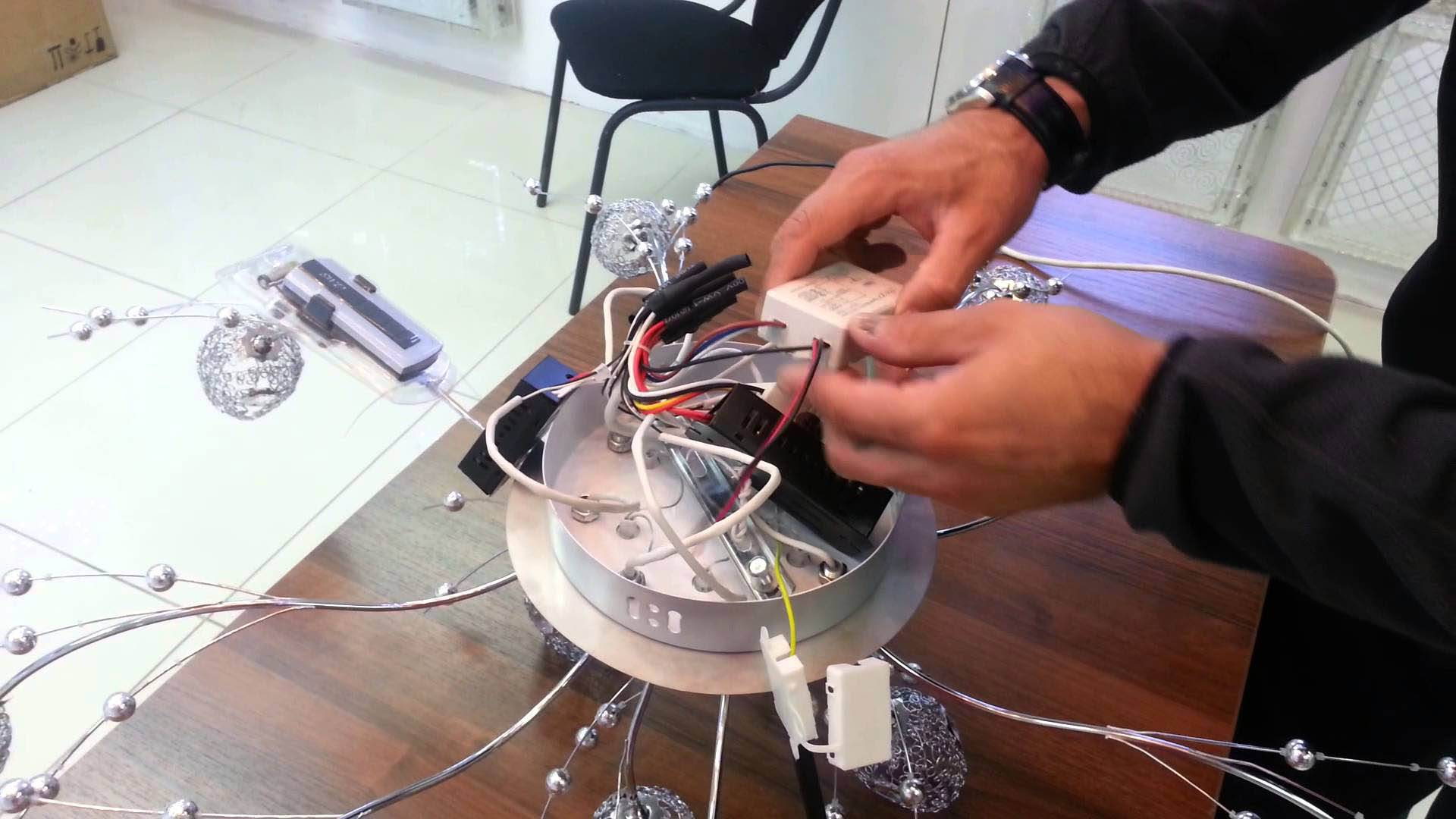

Подготовка к установке и подключению светильника
Основную часть работы по установке и подключению светильника нужно будет сделать до того, как будут поклеены обои и уложена декоративная штукатурка. Прежде всего, потребуется выполнить несколько подготовительных мероприятий:
- Правильно подобрать место установки светильника. Точку установки выбирают соразмерно весу осветительного прибора, его размерам и планируемым функциям;
- Спланировать и вырезать в стене канал для прокладки электропроводки от распределительной коробки к месту установки выключателя и светильника.
Проще всего проштробить канал от коробки к месту подключения бра в кирпичной или гипсоблоковой стене с помощью перфоратора. В крайнем случае монтажный паз под укладку и подключение электропроводки можно выбить за пару часов зубилом и молотком.
Чуть сложнее дело обстоит с бетонными плитами. В этом случае канал до места установки светильника нужно будет резать болгаркой, или прятать жгут под плинтусом, а вертикальные отрезки проводов к точке подключения закрывать декоративными накладками.
Совет! При прокладке проводки к месту подключения светильника используйте традиционные способы разметки с укладкой и поворотами жгута под прямым углом и строго по линии горизонта.
Если стены и потолок предполагается облицевать гипсокартонными плитами, проводку от коробки к месту подключения осветительных приборов нужно будет проложить заранее. Обычно жгуты одевают в гофрированный шланг и привязывают к несущему профилю в пространстве за плитами. В месте установки корпуса бра или плафона в гипсокартонной плите вырезается отверстие, через которое жгут выводится для подключения к внутренней проводке прибора.
Монтаж настенного светильника
Установку настенной лампы всегда начинают с выполнения разметки точек крепления корпуса. Корпус прикладывают к стене и с помощью строительного уровня выравнивают по горизонту, после чего нужно с помощью простого карандаша обвести контур задней стенки.
Традиционно настенные светильники крепят к поверхности стены одним из двух способов:
- С помощью дюбелей с резьбовой головкой. В этом случае корпус крепят на забитые в стену резьбовые дюбеля с помощью пары гаек, оформленных в виде декоративных элементов. Установка легкого светильника допускается на деревянные и пластиковые плиты, гипсокартон или даже на штукатурку;
- Для установки более массивных конструкций используют переходное крепление в виде кронштейна или несущей планки. Предварительно нужно разметить точки для установки пробок в стене по отверстиям в приспособлении. Переходное крепление выравнивается по уровню и фиксируется саморезами или дюбелями. Только после этого можно выполнить установку корпуса светильника.
Установка на стену самых тяжелых плафонов выполняется с помощью дюбелей. В этом случае роль переходного крепления играет металлическая задняя стенка. На ее поверхности имеются отверстия под саморезы для крепления к стене и резьбовые отверстия для прикручивания и установки остальных деталей корпуса.
От того, насколько точно выполнена установка задней стенки, зависит правильность положения всего светильника. В большинстве случаев отверстия под крепеж имеют небольшой зазор, поэтому в случае небольшого промаха положение корпуса можно немного подрегулировать.
Проходной выключатель
Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.
На схеме показан принцип работы проходных выключателей
У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует
Важно не перепутать порядок подключения при монтаже
Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой
Схема подключения двухклавишных проходных выключателей
Различные варианты схем для подключения 3 проходных выключателей
Устанавливаем настенные светильники
В зависимости от используемой схемы подключения домашние светильники условно делят на две категории — с вмонтированным в корпус тумблером и внешним дополнительным выключателем. Первый тип осветительных приборов, как правило, используется для освещения зоны комфорта. Обычно это настенные конструкции в виде настенных бра или вмонтированных в мебель плафонных светильников, располагающихся на расстоянии вытянутой руки от места отдыха или сна.
Второй тип применяется для освещения коридоров, кухни, кладовки – любого вспомогательного помещения, где необходимо подсветить пространство на небольшой промежуток времени, да и только. Подключение таких светильников выполняется обязательно в паре с выносным выключателем, располагающимся на стене рядом с входом в помещение.
Настенные светильники.
Настенные светильники используются как дополнительные, и иногда – основные, источники света.
В помещении спальни их распологают в основном в прикроватной области, на небольшой высоте (здесь удобнее использовать светильники с встроенным выключателем), в качестве источника света для
чтения, ночника, а так-же, для создания интимного настроения. В прихожей, в ванной в туалете нередко использование таких светильников, как источника основного освещения. В этом случае они монтируются ближе к потолку и включаются с помощью внешнего выключателя.
Вне зависимости от внешнего оформления, все подобные светильники крепятся к поверхности стены с помощью 2-х (реже-3-х) дюбель-гвоздей. В зависимости от конструкции устройства используется два варианта установки.
В первом случае, крепежные отверстия находятся в корпусе устройства, под
крышкой – рассеивателем. Рассеиватель снимается, светильник прижимается к будущему месту установки, с таким расчетом, что-бы
обеспечить беспрепятственный ввод питающих проводов (прокладываются заранее, но напряжение не подключается), после чего, производится разметка.
Далее, светильник откладывается в сторону, берется перфоратор и сверлятся 2(или 3) отверстия диаметром 6 мм.
После этого, можно закрепить светильник, с помощью дюбель – гвоздей. Дальнейшим этапом идет подключение питающих проводов и
вкручивание лампочки.
Итак, после того как лампочка вкручена, можно проверить работоспособность светильника – подав напряжение.
Если лампочка и эл. патрон исправны, все должно работать нормально. В этом случае можно установить крышку – рассеиватель, предварительно, обязательно, отключив светильник. После установки рассеивателя светильник снова включается, и если
все работает нормально – значит, монтаж выполнен правильно.
Во втором случае, к стене, к месту где подведены питающие провода, крепится специальная установочная рамка, входящая в конструкцию светильника. Она изготовлена таким образом, что имеется возможность, ее легко снять, открутив два винта с декоративными головками. После того как рамка прикреплена, к поверхности стены, питающие провода присоединяются, корпус светильника одевается обратно, винты затягиваются. После чего, можно проверить работоспособность, вкрутив лампочку и подав напряжение.
Если светильник и лампочка исправны, а соединение проводов не нарушено – результат не заставит себя ждать.
Алгоритм практических действий
1. Перед началом электрических работ необходимо обесточить кабель:
- отключите выключатель (автомат);
- проверьте напряжение. Оно должно отсутствовать;
2. Изучите инструкцию, предлагающуюся к комплекту осветительного прибора и согласно предложенной схеме, разберите светильник;
3. Корпус осветительного настенного прибора со специальными отверстиями для крепления светильника приложите к стене в месте, где планируете его установить;
4. Карандашом отметьте отверстия;
5. Отложите корпус прибора в сторону;
Внимание! Если корпусная часть имеет некруглую форму, его обязательно необходимо выровнять по профильному уровню перед тем, как начать разметку. В противном случае висеть прибор будет неровно
6. С помощью перфоратора (если стена кирпичная или бетонная) или дрели (если стена газобетонная или гипсокартонная) оформите отверстия, учитывая и глубину, и диаметр используемых крепежных элементов.
- если стена кирпичная или бетонная, подойдут дюбели
- если стена гипсокартонная или имеет вид пластиковой панели, крепится прибор с помощью молей;
- легко делаются отверстия перфоратором, если стена изготовлена из кирпича или бетона;
- в случае, если стены гипсобетонные или газобетонные, используют обыкновенную дрель.
7. Зафиксируйте основание (корпус) прибора на стене;
8. Подключите осветительный прибор к электрической сети, используя клеммник. Он размещается внутри светильника;
На заметку. Если скрыта электропроводка, то кабель должен помещаться внутрь прибора через специально созданное отверстие.
9. Проверьте работу после подключения.
Полезно знать.Напряжение настенных бра должно быть рассчитано на 220 Вт. Если же случилось так, что напряжение значительно ниже, необходимо будет предусмотреть скрытое размещение блока питания, необходимого для его качественной работы.
Гипсокартонные потолки
Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.
В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.
Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.
Процесс подключения выполняется по следующей схеме:
- От распределительной коробки к месту расположения светильников протягивают электрические провода.
- Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
- В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
- Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.
Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.
Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы
Точечные светильники устанавливают в жилых и офисных помещениях. В квартирах и частных домах их можно увидеть в гостиных, спальнях и ванных комнатах, а также на кухне для подсветки рабочей зоны кухонного гарнитура.
Светильники легко установить своими силами, если знать последовательность выполнения монтажа. Их размещают на гипсокартонных и полимерных поверхностях. Отлично смотрятся элементы подсветки на деревянных стенах и панелях из металла.

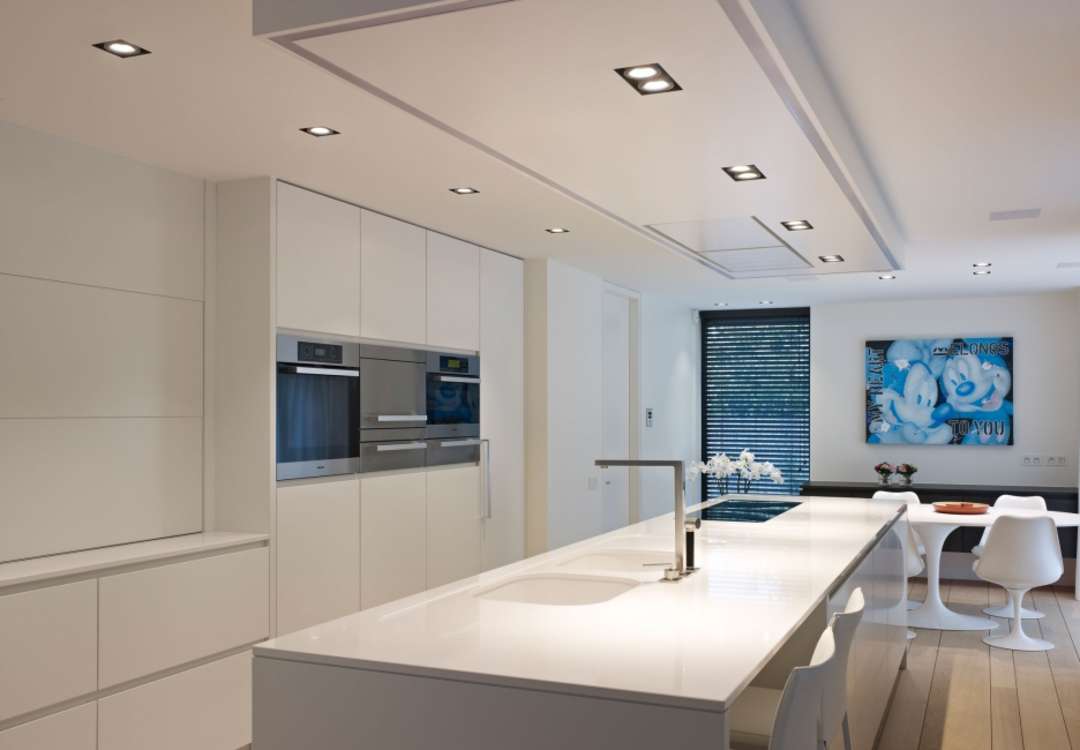

Как подключить точечные светильники
Когда вы станете ремонтировать потолок, помните о том, что для размещения светильников потребуется пространство. Исходя из этого, немного опустите натяжной потолок или конструкцию из гипсокартона, тогда светильники и провода свободно поместятся внутри. Строители рекомендуют следующее.
- Если вы купили галогенные светильники, опустите потолок на 6 сантиметров.
- Решив устанавливать лампы накаливания, увеличьте глубину потолка. Оптимальное расстояние составляет 12 сантиметров.
Точечные светильники в интерьере
Последовательное подключение
Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.
Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.
При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность
Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи
Такая схема сделает работы светильников безопасной и надежной.
Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.
