Критерии выбора встраиваемых розеточных модулей
В специализированных магазинах представлено широкое разнообразие встраиваемых в столешницы розеточных блоков от разных производителей. Для того чтобы из всего ассортимента выбрать подходящий вариант, который будет соответствовать всем необходимым критериям, для начала их необходимо сформулировать.
Правильно выбранный розеточный блок прослужит длительное время.
Первое, что необходимо сделать — это определиться с тем, какое количество розеточных гнезд, а также дополнительных разъемов потребуется в данном месте. Определиться с этим вопросом несложно, подсчитав количество электроприборов, и, наверное, продумав еще и резерв. Возможно, придется приобрести несколько блоков и разнести их по столешнице. Второе, что следует учесть — это личную безопасность, особенно тогда, когда планируется установить блок в кухонную столешницу. Выбранная модель должна быть оснащена контактами заземления. Третий критерий — это допустимая суммарная мощность подключаемой одновременно к блоку нагрузки. Каждый из блоков рассчитан на определенную нагрузку, которую он способен выдержать. Поэтому сумма мощностей электроприборов, планируемых для подключения, не должна быть выше указанной в паспорте розеточного модуля. А лучше, конечно, выбрать вариант, обладающий еще и эксплуатационным запасом, процентов на 25. Этот параметр изделия также необходимо знать для того, чтобы выбрать правильное сечение кабеля, если он не идет в комплекте с основным изделием
Чтобы узнать, максимальную нагрузку блока, необходимо обратить внимание на его технические характеристики, указанные производителем в инструкции, идущей с ним в комплекте. Встраиваемые блоки могут быть рассчитаны на 10 или 16 ампер, то есть на суммарную нагрузку мощностью до 2,2 и 3,5 кВт
Естественно, следует проявлять благоразумие и не доводить нагрузку до указанного предела
Встраиваемые блоки могут быть рассчитаны на 10 или 16 ампер, то есть на суммарную нагрузку мощностью до 2,2 и 3,5 кВт. Естественно, следует проявлять благоразумие и не доводить нагрузку до указанного предела.
Цены на втсраиваемые розетки
встраиваемые розетки
- Четвертое, что учитывается — это производитель изделия, так как от этого напрямую зависит качество, длительность его работы, а также безопасность в эксплуатации. В продаже можно найти продукцию как зарубежных, так и отечественных компаний. Рекомендуется прежде, чем останавливать свой выбор на определенной модели, изучить отзывы тех пользователей, которые уже имеют опыт эксплуатации такого розеточного модуля..
- Пятое — степень защиты прибора от влаги и пыли. Уже отмечалось, что для установки на кухне необходимо выбирать модели класса не ниже IP 44. А вот для письменного или компьютерного стола можно обойтись и классом пониже, даже IP20. Естественно, что чев выше класс, тем дороже встраиваемые розеточные модули.
Внешнее оформление розеточного модуля – это уже чистый выбор покупателей, и советы здесь давать проблематично.
- Шестое — это внешнее оформление блока. Но здесь советы давать трудно – вкусы у людей бывают разными. Кому-то нравится, чтобы розеточный модуль был в закрытом положении практически незаметным. Другие, наоборот, желают, чтобы он контрастировал на столешнице. В продаже представлено немало моделей, которые удовлетворят и ту, и другую сторону. То есть выпускаются приборы с крышками под цвет столешниц, или выполненные в различных оттенках, в том числе с благородным металлическим блеском.
- Седьмой критерий — это работоспособность прибора. То есть при покупке следует внимательно осмотреть изделие на наличие дефектов, проверить работу механизма открытия и стопорения. Кроме этого, проверяется комплектность – она должна указываться в паспорте модели.
Детская комната
При обустройстве комнаты для ребенка в первую очередь берется во внимание безопасность. Если помещение отделывается для подростка, то необходимо учитывать его предпочтения к времяпровождению, функциональные зоны
При обустройстве комнаты для дошкольников можно ориентироваться на общие нормы.
посмотреть альбом в новом окне
В соответствии с правилами в дошкольных и школьных учреждениях розетки должны устанавливаться на расстоянии не менее 1,8 м от пола. Эту норму можно применить и к обустройству детской комнаты, если в ней будет проживать малыш. Выключатели допускается устанавливать на расстоянии от 0,7 до 1,8 м. В данном случае следует учитывать, что когда ребенок подрастет, он сможет самостоятельно включать и выключать освещение. Поэтому приборы не рекомендуется монтировать слишком высоко или слишком низко.
В детской комнате выделяется несколько функциональных зон. Она служит для игр, учебы, сна. Размещение розеток зависит от того, какую функцию выполняет та или иная область. В спальной зоне следует предусмотреть место для включения ночника. Рабочая область должна быть хорошо освещена. Поэтому здесь нередко используются дополнительные приборы освещения. Рядом с письменным столом следует предусмотреть от 2 до 4 разъемов.
посмотреть альбом в новом окне
Если детская довольно прохладная, то рекомендуется предусмотреть розетки для подключения дополнительных источников обогрева. Ими могут служить масляный или инфракрасный радиатор.
Спальня
У кровати должно быть минимум две розетки с каждой стороны. Традиционно их располагают над прикроватными тумбочками. Нижний край розетки в идеале — на 10-15 см выше тумбочки.
Если ваша функциональная рабочая зона находится в спальне, то над письменным столом рекомендуется организовать минимум четыре розетки на расстоянии 10-15 см от столешницы.
✓
Выключатели и розетки рядом с дверью
Рядом с дверью должен находиться выключатель общего освещения и одна розетка для подключения пылесоса и другой мелкой бытовой техники. Расположите их со стороны ручки закрытой двери и убедитесь, что они не будут спрятаны за мебелью. Стандартная высота от выключателя до пола — 75-90 см, розетки — 30 см от пола и 10 см от дверного проема.
Это интересно: Делаем монтаж электропроводки в деревянном частном доме своими руками? Пошаговая инструкция как развести, схема
Как рассчитать необходимое количество розеток и выключателей в квартире. Рекомендации от Shop220
- Подробности
- Опубликовано 16.07.2014 06:29
- Просмотров: 15366
Современная квартира – это не просто жилище человека. Она разделена на несколько зон различного функционального назначения, каждая из которых имеет индивидуальную планировку и расстановку мебели, оснащена самостоятельной системой освещения.
Чтобы избежать разочарования от вида висящих проводов и удлинителей нужно ответственно подойти к планированию помещения квартиры еще на стадии начала ремонта.
Возьмем за основу стандартную планировку двухкомнатной квартиры и выделим в ней 6 основных зон:
Зона кухни;Первая комната – зал;Вторая комната – спальня;Ванная комната и санузел;Зона прихожей;Балкон или лоджия.
Размещение розеток на кухне необходимо выполнять в следующем порядке. Во-первых, нужно определиться с расположением и конструктивом мебельного кухонного гарнитура и бытовой техники. Нельзя забывать об электрофурнитурах индивидуальной подсветки, теплого пола и телевизора. Если вы собираетесь использовать встраиваемую технику, то верным решением будет расположение для нее на задних стенках соседних шкафов. Чтобы обеспечить доступ к ним придется выпилить небольшие «окна», которые обеспечат доступ к розеткам. Розетка для вытяжки должна быть размещена на высоте 5-6 см от верхнего уровня кухонных шкафов. Электрофурнитуры над рабочей зоной кухонного гарнитура лучше устанавливать на высоте 10-30 см от столешницы, а вот от установки за мойкой и плитой лучше отказаться, так как это не безопасно. Розетки для техники и подсветки навесных шкафов оптимально установить на высоте 5-10см. С одной стороны это обеспечит доступ к ним, с другой стороны их не будет видно. Все розетки для кухни кроме тех, которые расчитаны для варочной панели или плиты должны быть с заземляющим контактом и рассчитаны на минимальный ток 15А. Для плиты или варочной панели необходимо использовать из негорючих материалов с расчетным током 25А.
Размещение розеток и выключателей в зале также должно в первую очередь зависеть от расстановки мебели. Так, розетки для ТВ должны быть расположены таким образом, чтобы установленная техника их скрывала – обычно это 130 см от уровня пола. Достаточно будет блока из 5розеток, 1 тв-розетка и 1 интернет-розетка, для подключения роутера. Зона дивана расположенная, как правило, напротив также должна быть оснащена электрофурнитурами для возможности подключения индивидуального освещения: 30 см от уровня пола для напольного торшера. Письменный стол должен быть оснащен 2 блоками по 2шт. Первый – для подключения компьютера и принтера, второй – для настольной лампы и одна запасная.
Стандартная схема размещения розеток в спальне это по 2шт. над прикроватными тумбами с каждой сторон кровати на расстоянии 15 см от поверхности столешницы тумбы, 1 тв-розетка для телевизора, 1 для освещения в зоне туалетного столика и 1 запасная, например, для пылесоса недалеко от входа в комнату.
Расположение розеток в ванной комнате и санузле не запрещено, но все же не безопасно с точки зрения относительной близости воды и тока. Чтобы максимально обезопасить себя от неприятностей в ванной комнате необходимо использовать влагозащищенные с крышками. Схема подключения обязательно должна быть с УЗО (дифференциальный автоматический выключатель (http://shop220.com.ua/categories/avtomaticheskie-vykliuchateli)). Расстояние от розетки до ванны либо душевой кабины не менее 60 см. В этом помещении необходимо предусмотреть розетку 1шт. — для стиральной машины, 1шт. – для водонагревателя и 1 шт. – для подключения фена или электрической бритвы.
В прихожей достаточно всего 3 розеток: 1шт. – для звонка, 1шт. – для пылесоса и 1шт. – запасная. Если в прихожей планируется теплый пол, то для него следует предусмотреть датчик.
Потолочное освещение в квартире может регулироваться одно -, двух — и трехклавишными выключателями. Их можно расположить все в одном месте, например, около входа в помещение на высоте 100 см от уровня пола, а можно предусмотреть возможность выключения потолочного света, например, выключателем в районе прикроватной тумбы. Это удобно, так как чтобы выключить потолочное освещение вам не нужно будет вставать с кровати.
Безусловно, наши советы не могут предусмотреть все возможные варианты размещения розеток и выключателей в каждой квартире, но надеемся, что они будут полезны нашим читателям. Если вы испытываете сложность с самостоятельным планом расположения розеток и выключателей в квартире, а также выбором приозводителя электрофрнитур, цвета и формы, вы можете обратиться к профессионалам интернет магазина Shop220, которые с легкостью помогут вам с ответами.
Ванная
Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель
Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см
Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.
Безопасность и домашняя автоматикаКак правильно выбрать и установить розетки и выключатели во влажных помещениях
Спальня
Группа 1. Около кровати. Минимум 2
Количество розеток зависит от вашего образа жизни. Минимум надо поставить по две розетки около каждого спального места: одну для бра, одну для подзарядки гаджетов. Если же вы любите сидеть на кровати с ноутбуком, подключаете дополнительные девайсы, рассчитывайте количество в зависимости от потребностей.
Где монтировать:
- над прикроватной тумбочкой на высоте 10 см от поверхности по нижнему краю розетки;
- между кроватью и тумбой, если мебель стоит не впритык;
- если нет тумбы, рядом с кроватью на высоте 30—90 см от пола.
Можно установить розетки с USB-портом. Монтаж такой розетки нужно спланировать заранее, так как устанавливается она иначе, чем обычная.
Группа 2. Телевизионная группа. От 5 розеток
На стене, где будет установлен телевизор нужна группа минимум из пяти розеток. Блок обычно скрывается под ТВ-панелью на высоте 130 см от пола, либо в ТВ-тумбе
Важно отследить тот момент, чтобы розетки не находились на одном уровне с гнездами в ТВ. Иначе возникнут сложности с подключением устройств
Чтобы не смотреть на некрасиво висящие провода, продумайте кабель-канал, по которому можно будет пропускать провода от приставок к телевизору.
Группа 3. Подсветка туалетного столика. От 2 розеток
Зеркало подсвечивается парными бра. Розетки устанавливаются на высоте 30—90 см от пола. Стоит предусмотреть дополнительные выводы, например, для подключения телефонной подзарядки.
Как на практике определить сечение
Методика вычисления сечения проводника на практике предусматривает два этапа:
- Вычисление суммарной мощности всех потребителей электроэнергии в доме по формуле: P = (P1+P2…+…Pn)×K×J, где P1+…+Pn – мощность каждого электроприбора, K – коэффициент (безразмерный) обозначающий процент задействованного оборудования (от общего числа наличного в доме), J – коэффициент запаса мощности (обычно J = 1,5… 2).
- Определение сечения по таблице.
В приведённой формуле коэффициенты определены путём практических исследований. В частности K обычно не превышает 0,8 (80%). Это значит, что наличная в доме техника не используется одновременно. В самом деле, не станете же вы включать кондиционер и обогревательный прибор одновременно.
Запас мощности (J) также необходимо учитывать на будущее. Ведь потребление энергии растёт с каждым годом. Если не учитывать роста, то через несколько лет может потребоваться усиление проводки.
Вычислив по формуле общую мощность всех потребителей, по таблице легко определить нужное сечение проводки.
Правила расположения электроточек в разных помещениях
Точки питания в ванной
Расположение розеток в ванной
Санузел — это помещение с повышенной влажностью
Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности
Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.
Гостиная
Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.
Кухня
В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:
- Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
- Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
- Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.
Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.
Спальня
Пример расположения электроточек у кровати
Комнате отдыха рекомендуется придерживаться таких норм:
- С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
- Основной выключатель ставится в комнате сразу при входе.
- Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.
Детская
Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.
Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.
Кабинет
Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения
Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.
Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.
На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.
Кухня
Современную кухню невозможно представить без различного оборудования. В обязательном порядке необходимо предусмотреть разъем для холодильника. Этот прибор запрещено использовать через удлинители
При этом шнур питания оборудования обычно в пределах 1 м, что важно учитывать при планировании розеток в кухне
Не менее важно предусмотреть розетки для электрической печи и духового шкафа. Они могут подключаться как к одному слоту, так и к двум разным, если являются независимыми друг от друга приборами
посмотреть альбом в новом окне
Следует планировать и место для подключения к сети вытяжки, которая является неотъемлемой частью современной кухни. В продаже представлены встроенные модели, отличающиеся компактностью, эстетичность и производительностью. В среднем высота расположения розетки составляет около 1 м от пола и зависит от того, где будет монтироваться вытяжка.
посмотреть альбом в новом окне
Такие приборы, как микроволновка, тостер, электрочайник, мясорубка удобно подключать к розеткам, расположенным на рабочей стене. При этом следует предусмотреть их не менее 4-6 штук, так как количество современной техники и новых приспособлений постоянно растет. Большинство хозяек используют различные приборы, облегчающие готовку, от миксеров до хлебопечек.
На кухне следует предусмотреть выходы и для телевизора с приставкой, который часто устанавливают в этом помещении. Розетки можно располагать не только на стенах, но и на кухонных шкафах, что позволит частично скрыть их, а интерьер сделать эстетичней.
Кухня является помещением, где располагаются различные коммуникации. Поэтому при установке розеток следует учитывать следующие нормы и правила:
- расстояние от раковины до источника сетевого питания должно быть не меньше 0,6 м;
- розетки устанавливаются не ближе, чем 0,5 м от газопроводных труб.
Эти правила созданы для безопасности использования электроприборов. Их нарушение влечет не только возможные штрафы, но риски появления опасных для жизни и здоровья человека ситуаций.
посмотреть альбом в новом окне
Как посчитать количество электрических точек?
Владислав Косичкин
Эксперт
Директор по развитию
- Для удобства подсчетов создайте таблицу в xls или просто от руки: в одной колонке укажите электрические точки, а в другой — комнаты.
- Ведите расчет и запись электрических точек отдельно по каждой комнате.
- В конце проверьте свои расчеты. Если количество электрических точек не совпало с количеством постов в рамках, значит, вы совершили ошибку.
ПРИМЕР:
розетка — 2 шт., выключатель — 3 шт., рамка 1 пост — 2 шт., рамка 2 поста — 2 шт. Получается электрических точек — 2+3=5 шт., а постов — 1х2+2х2=6 шт. То есть вы ошиблись в подсчетах электрических точек на 1 шт.
Таблица поможет вам найти ошибку.
Ограничения по месту расположения
Как произвести качественную установку розеток в квартире или доме
Сразу отметим, что места расположения розеток в том или ином помещении строго не нормируются, однако, общие рекомендации по их установке в определённых зонах, как правило, принимаются во внимание. Так, выбор оптимальных позиций размещения розеточных изделий по высоте, а также их удалению от дверных и оконных проёмов нормируется следующими ограничениями:
- высота относительно пола – не менее 20-30 см;
- при размещении установочного изделия в районе рабочего стола (на кухне или в кабинете) это расстояние может быть увеличено до 90-120 см;
- удаление от косяков дверей и оконных проёмов – не менее 10-15 см.
Особенности розеток: их конструкции и предназначения
Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:
Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.
Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.
Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.
Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

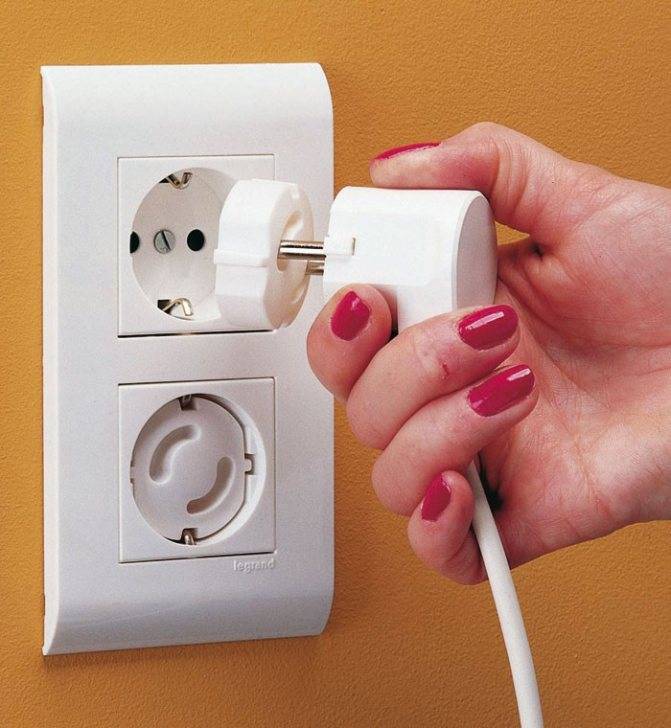

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.
Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

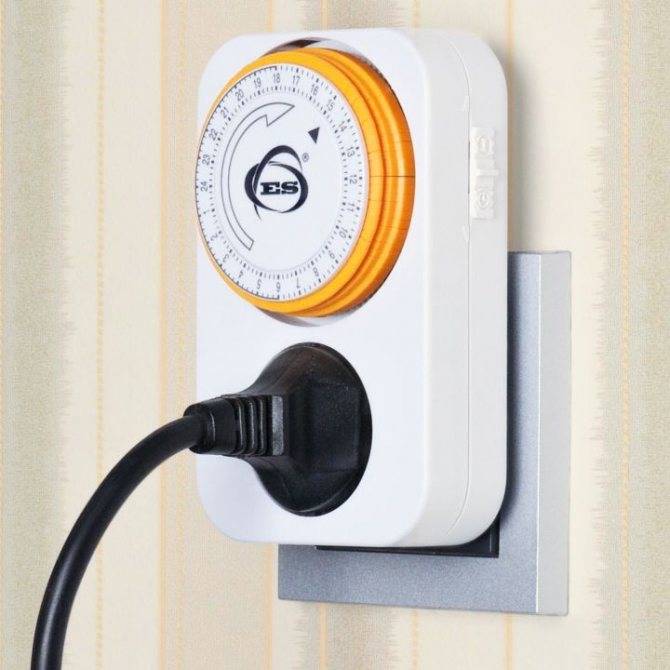

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.
Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.
Гостиная
Группа 1. Около дивана. От 4 розеток
Возле дивана должен быть отдельный свет: либо торшер, либо парные бра. В зависимости от количества светильников рассчитывается количество розеток.
Где монтировать: для торшера — на высоте 10-30 см от пола, для других приборов – на высоте 75—90 см от пола.
Группа 3. Дополнительные приборы
В гостиной и спальне часто устанавливаются современные устройства: электрокамин, фоторамки, увлажнитель, беговые дорожки и другие. Много розеток не бывает. Даже если сейчас таких приборов нет, стоит заранее подумать, где бы они могли располагаться и запланировать несколько дополнительных электровыводов.
Безопасность превыше всего
Развитие архитектуры интерьеров и современных решений привело к тому, что дизайнеры все охотнее экспериментируют с цветом и оформлением комнат, обращая внимание на цвет стен, отделки и правильное расположение вещей. На переднем плане многие делают ставку на выбор цвета стен, освещения или необходимого оборудования, но в первую очередь они должны обратить внимание на безопасность
Вы тратите очень много времени на оформление помещения, но также хотите его закончить как можно скорее. Несмотря на множество обязанностей, стоит позаботиться о безопасности расположения электропроводки, чтобы не пришлось снова планировать пространство и подвергать себя дополнительным работе и расходам. Электрооборудование может представлять большую опасность для ваших детей, в особенности маленьких, которые любят познавать что-то новое.
