Как устанавливают обогревающую конструкцию
Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.
Монтаж водяной системы
Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.
Водяной теплый пол
Пол, на котором будут проводиться работы должен быть идеально ровным
Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции
Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

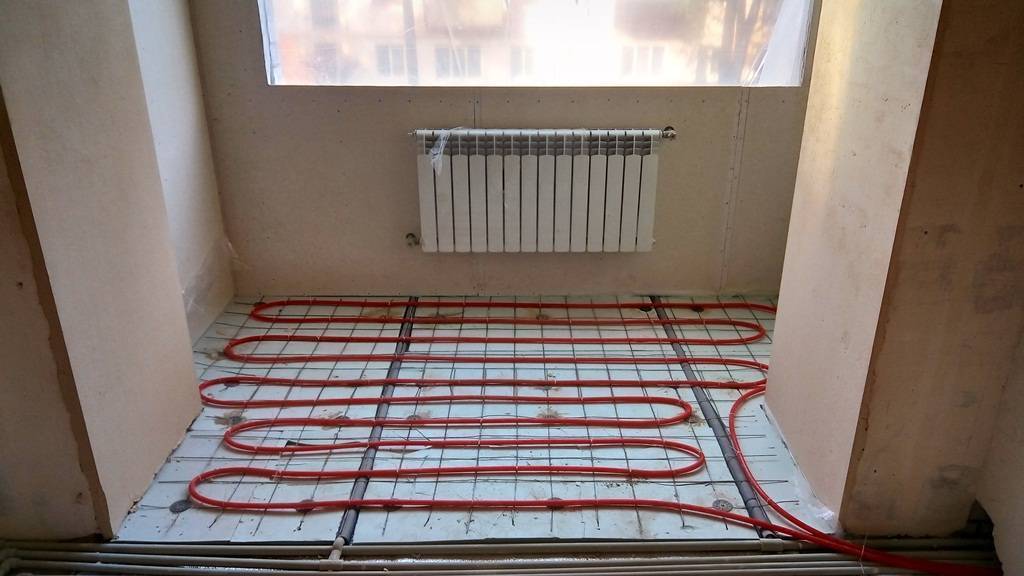

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.
Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.
По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).
Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).
На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.
Монтаж кабельной системы
Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.
Схема подключения кабельного теплого пола
Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.
Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.
Монтаж инфракрасной системы
Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.
Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.
Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

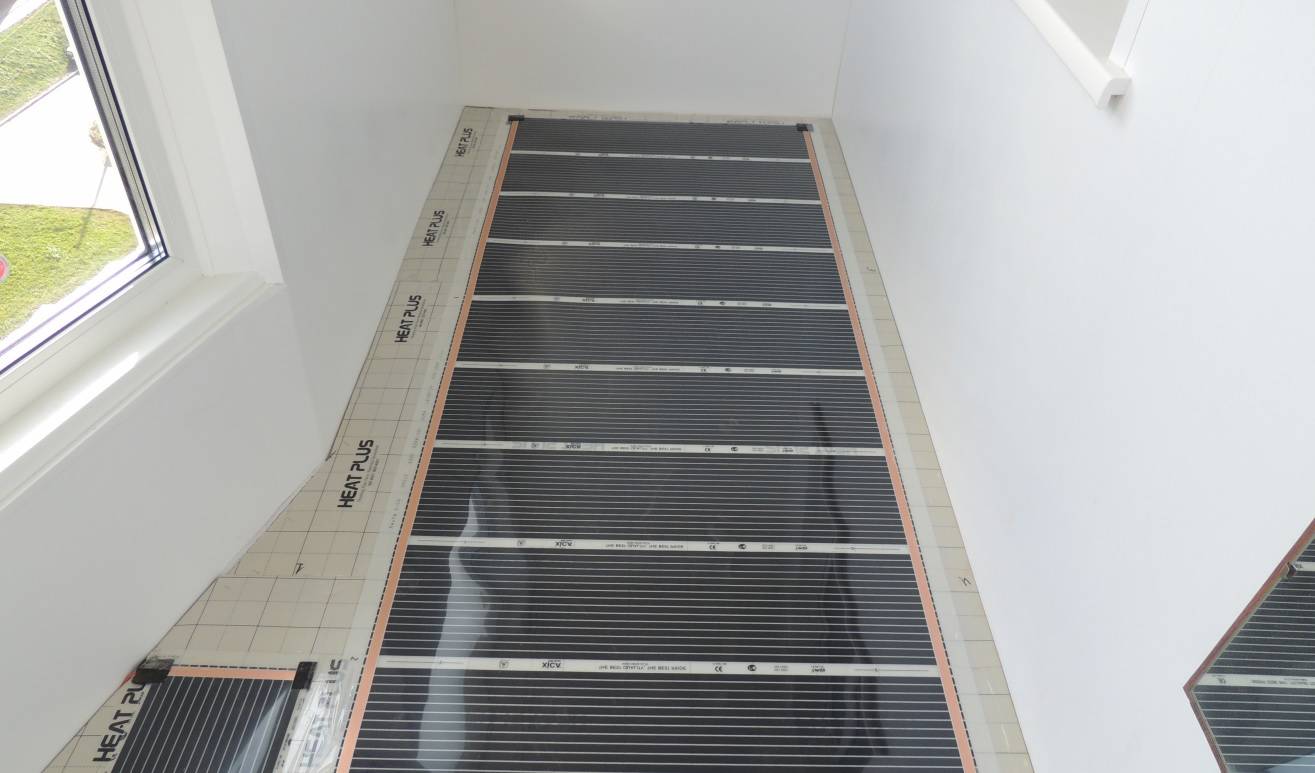

Монтаж пленочного инфракрасного пола
Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.
Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.
Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием
Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию
Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.
Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.
Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.
Нагревательные маты и их виды
Нагревательный мат — по сути, тот же электрический кабельный пол, но провод уже закреплён на стекловолокнистой сетке. Длиной маты от 50 см до 3 метров, шириной чаще 50 см. Работают данные тёплые полы от электроэнергии 220 Вт. В устройстве используется кабель диаметром 2,5 и 4, 5 мм.
В электрических матах применяется провод двух видов:
- Одножильный — оба конца подключаются к терморегулятору, поэтому обустраивать обогрев с таким кабелем сложнее. Минус провода — излучение электромагнитного поля, он не рекомендован для укладки в помещениях, где человек проводит много времени. Плюс — стоимость не высокая.
- Двужильный — более совершенный вид, подходит для балкона. При его размещении, не требуется выводить оба конца к регулятору. Такой кабель излучает минимум электромагнитных волн, поэтому для людей не опасен.
Электрические маты с любым из этих видов проводов способны прослужить не один год.
Плюсы и минусы
Основные достоинства греющих электрических матов:
- не отнимают высоту помещения, так как толщина «пирога» всего около 2 см;
- экономичны — расход электричества не значителен;
- просты в монтаже.
Но стоимость матов выше, чем цена обычного кабельного пола.
Маты рекомендованы для обогрева на не продолжительное время, для постоянной работы они не предназначены. Изделие нельзя укорачивать. Поэтому выбрав тёплый пол в виде матов, предварительно нужно измерить площадь балкона.
Источники
- https://aniko-gas.ru/pokraska/podogrev-pola-na-balkone.html
- https://stroyday.ru/remont-kvartiry/balkony-i-lodzhii/teplyj-pol-na-balkone-svoimi-rukami.html
- https://saucyintruder.org/teplyj-pol-na-balkone/
- https://gidpola.ru/teplyi/tyoplyj-pol-na-balkone-svoimi-rukami.html
- https://postroyka-dom.com/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami/
- https://TrubaNet.ru/teplyjj-pol/teplyj-pol-na-balkone-i-lodzhii.html
- https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-na-balkone.html
- https://uteplenieplus.ru/kak-uteplit/balkon/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami/
- https://vse-otoplenie.ru/vybiraem-teplyj-pol-na-balkon-nahodim-lucsij-variant
- https://handspc.ru/delaem-teplye-poly-na-balkone-svoimi-rukami-infrakrasnyj-elektriceskij-vodanoj
- https://dekoriko.ru/balkony/teplyj-pol-svoimi-rukami/
- https://odstroy.ru/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami-vybor-i-podklucenie/
- https://grand-electro.ru/otoplenie/teplyy-pol-na-balkone-i-lodzhii-svoimi-rukami-ego-vidy-i-instrukciya-montazha.html
- https://plitkahelp.com/ukladka/teplyj-pol-na-balkone-pod-plitku
Выбор труб
Для устройства водяного пола можно использовать медные трубы, которые отличаются долговечностью, но при этом они очень дорого стоят.
Теплый водяной пол обычно делается из бесшовных металлопластиковых труб или труб из сшитого полиэтилена PEX. Некоторые строители советуют делать теплый пол с применением полипропиленовых труб. Такие трубы обладают низкой теплопроводностью из-за меньшего, по сравнению с металлопластиковыми трубами, нагрева их поверхности, вы не получите желаемого результата. Кроме того, полипропиленовые трубы имеют множество соединений, которые могут стать причиной протечки.
Для того чтобы установить теплый водяной пол на балконе, используются металлопластиковые трубы диаметрами 1,6, 2 и 2,5 см. Бывают, конечно, трубы и больших диаметров, однако, их использование на балконах и лоджиях не имеет смысла. Производятся качественные металлопластиковые трубы и фитинги к ним в основном в Германии, Италии и Китае.
Расстояние между трубами должно составлять 30-50 см.
Диаметр используемых труб подбирается, исходя из давления в стояке отопления или горячего водоснабжения и длины трубы. Расчеты длины труб, необходимых для отопления выбранного помещения будут приведены ниже. Давление в стояках можно измерить с помощью гидравлического манометра, подключенного к стояку. Узнав эти данные, отправляйтесь в специализированный магазин, в котором вам помогут подобрать трубы необходимого размера.
Для того чтобы произвести точный расчет длины используемой трубы, обычно чертят схему. С помощью начерченной на тетрадном листке в клетку схемы, подсчитать необходимую длину трубы будет очень легко. Трубы должны прокладываться на расстоянии 20-25 см от стены и 30-50 см друг от друга.
Описание видов теплых полов для балкона и лоджии
Многие считают, что стелить теплый пол на лоджии или (и) балконы невыгодно с экономической точки зрения и небезопасно. При правильном утеплении и остеклении объектов, а также грамотном выборе системы нагрева воздушных масс снизу можно создать оптимально-комфортные условия при минимальных вложениях и расходах на обогрев в будущем. А безопасность эксплуатации низкотемпературного оборудования целиком и полностью зависит от качества выбранных материалов и корректности монтажа. Поэтому начнем с того, какой теплый пол для балкона будет наиболее выгодным.
Водяной обогрев.
Трубы с теплоносителем обязательно должны фиксироваться стяжкой — толщина от 5 см (приблизительный вес 300 кг). Укладывают трубы только на идеально ровное основание. А после заливки их бетонной или песчано-цементной смесью придется подождать минимум 14-21 день, пока материал достигнет 65% крепости. Поэтому монтаж водяной системы проводят заблаговременно. Но это не единственный ее недостаток. Уложить теплый пол на балконе своими руками будет не так просто. Монтаж системы имеет целый ряд нюансов:
- не рекомендуют подключать к централизованному отоплению (сложности с давлением, невозможно регулировать температуру теплоносителя);
- нужно рассчитать вес конструкции, учитывая, что плита балкона наделена по ГОСТ нормам несущей способность не выше 200 кг/м2. То есть вес всей конструкции не должен превышать 550-600 кг — учитывают теплый пол на балконе, утепление, остекление, мебель и т.д.;
- отсутствие автономности — система функционирует, когда работает высокотемпературное оборудование;
- сложность эксплуатации с мягкими настилами. Если в планах постелить теплый пол на балконе под линолеум, тогда стоит выбрать другую систему нагрева, поскольку отрегулировать температуру подачи носители тепла будет сложно;
- некомфортная температура пола (поверхность не должна прогреваться больше, чем на 27-330С, а при подаче 75-900С теплоносителя достигнуть ее будет возможно только при использовании дорогостоящего вспомогательного оборудования).
Важно! Водяные системы в стяжке очень эффективны и отлично аккумулируют тепло. Но они на 100% не подходят для балкона (лоджия выдержит вес конструкции) и большинства мягких отделочных материалов. К тому же подключение и устройство теплого пола на балконе или лоджии потребует применения специальных навыков и знаний
К тому же подключение и устройство теплого пола на балконе или лоджии потребует применения специальных навыков и знаний.
Электрический обогрев.
Различают пленочные инфракрасные варианты и кабельные полы. Среди кабельных систем выбирают двухжильные типы — низкое излучение, безопасность. Среди пленочных инфракрасных систем чаще покупают устройства с углеродным греющим элементом. Особняком стоят термоматы — универсальные конструкции. Так какой теплый пол лучше на балконе и лоджии? Выбор зависит от времени ремонта, отделки пола и строительных навыков. Считается, что кабельный вариант идеален для керамической плитки
Греющие провода укладываются в тонкий слой стяжки, которая отлично аккумулирует тепло. Важно! Уникальное преимущество электрических систем — теплый пол монтируют на стену балкона или лоджии. Есть возможность регулировать и контролировать температуру поверхности пола без дорогой автоматики. Достаточно использовать датчики t0 и терморегулятор для теплого пола на балконе и (или) лоджии
Достаточно использовать датчики t0 и терморегулятор для теплого пола на балконе и (или) лоджии.
Термоматы и инфракрасный теплый пол на балконе укладывают без стяжки (фиксирующий слой составляет не более 5 мм). ИК излучение более эффективно и равномерно нагревает пространство, экономит электроэнергию. А маты максимально простые в укладке системы. Оба варианта подходят для мягких настилов — линолеум, кавролин, паркетная доска или паркет, ламинат. Решая, какой теплый пол лучше стелить на лоджии, учитывают и будущие затраты, и наличие аналогичной системы в комнате.
Как подаётся отопление на лоджию?
Для подачи тепла необходимо установить трубопровод и узел смешивания теплоносителя. Источником тепла будет служить вода, которая бесперебойно циркулирует по гибким пазам труб. Нагрев осуществляется равномерно по всей площади. При этом нет наружных отопительных приборов, которые зачастую портят вид фасада балкона.
Влажность устанавливается приемлемая. Она соответствует такому уровню, чтобы над поверхностью и под трубами не скапливался конденсат, не появлялась плесень.
Для многоквартирных домов тёплые водяные полы не устанавливают, когда единственным источником напора воды является централизованное отопление. Монтаж затрудняется в связи с тем, что гидравлическое давление увеличивается в несколько раз, сопротивление этой системы во всём доме очень велико.
Водяные полы – аналог отопления на пару, поэтому очень выгодны, а за электричество придётся заплатить намного дороже.
От котла
Конструкцию тёплого пола можно установить двумя способами. Если в основе балкона — бетонная плита, то стоит производить монтаж в бетонной стяжке. Деревянные полы требуют деревянных балок. В водяном отоплении есть коллекторная система. В своей комплектации она содержит:
- гребёнку из нержавеющей стали;
- регулятор температуры;
- расходомеры.
По этой системе производится распределение воды. Она равномерно идёт по трубам, удерживает определённую температуру.
Важно
Должна соблюдаться температурная отметка в 40 градусов. Больше делать не стоит
Такой уровень поддерживают терморегуляторы.
Терморегуляторы можно устанавливать в электронном исполнении или в механическом. Первые программируются так, чтобы удержать заданную температуру воды во всей системе. Механическими можно вручную менять температуру. Коллектор необходимо установить в специально выдолбленной нише или приобретённом заранее коллекторном шкафу.
Подготовка к установке
Перед тем как приступать к укладке и монтажу, необходимо составить схему укладки, а также определить весь необходимый инвентарь, который может потребоваться для работы. После проверки состояния балконной плиты убеждаются в том, что нагрузка будет соответствовать параметрам помещения.
При имеющейся неровности важно сделать выравнивающую бетонную стяжку. Для понимания того, какая толщина стяжки понадобится для укладки, рассчитывают уровень поднятия пола
Для этого плюсуют все составляющие:
- теплоизоляционный слой;
- бетонная стяжка;
- напольное покрытие.
Нужно придерживаться оптимальной величины, которая выражается в расстоянии между границей окна и пола. По ГОСТу — не меньше 110 см.
Важно оценить, справиться ли бетонная плита с возложенной на неё нагрузкой. Необходимо снять имеющееся напольное покрытие, просмотреть визуально плиту на целостность
Обвалившиеся углы, щели необходимо сразу заделать цементным раствором. Если есть недостающие куски арматуры, то они привариваются к каркасу.
Варианты укладки теплого основания
Можно выложить тёплый пол в двух вариантах — змейкой или в форме улитки:
- Змейкой. Подходит для относительно небольших по площади балконов, имеющих средние размеры или самые маленькие. Трубы при этом располагают параллельно относительно друг друга. При этом максимальная температура воды сохраняется в самом начальном трубном отсеке системы. Укладывать нужно начинать от окон или от стен.

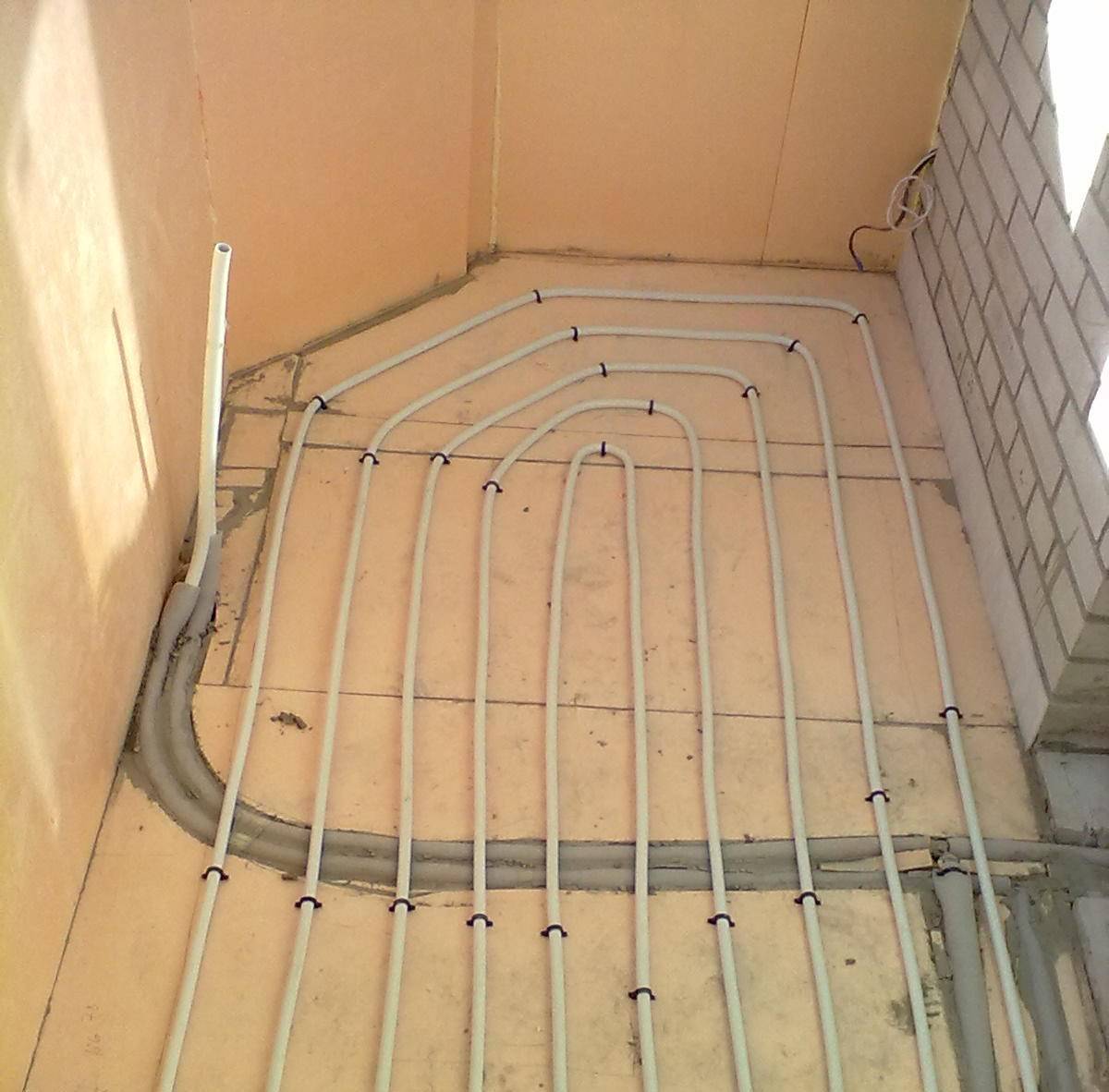

- Улиткой. Спиральное расположение. Трубы двух видов (подающая и возвратная) укладывают строго параллельно относительно друг друга. Двойная спираль заключается в компенсации тёплой трубы за счёт охлаждения холодной соседней.
Внимание
На сетке уже устанавливаются трубы теплоносителя. Если они гибкие, то для их затягивания используют хомуты
Их необходимо зафиксировать
При этом важно соблюсти расстояние между отдельными элементами около 1 метра.
- Когда бетонная стяжка приобретёт достаточную плотность, на её поверхности располагают гидроизоляционный слой. Используют обычно полиэтиленовую плёнку или любой другой гидроизоляционный материал.

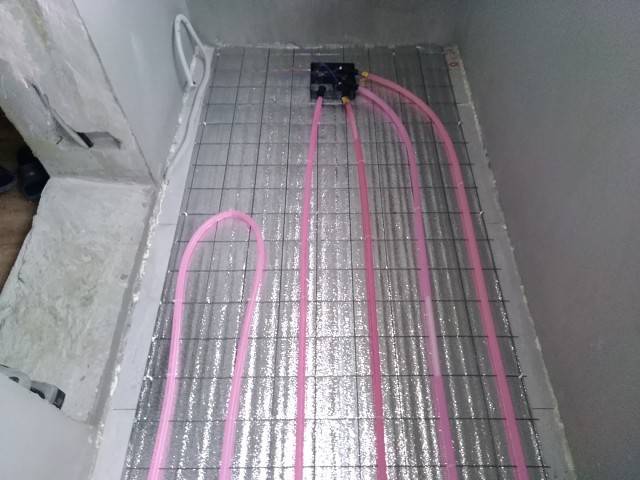

- В отведённом месте аккуратно располагают коллектор. Окончания труб, подходящих к нему, подвергаются гофрированию.
- В течение суток выполняют проверку всей системы, её отлаженную бесперебойную работу. Давление воды при этом оставляют в 3–5 бар.
- По окончании этого срока систему отключают, заполняют систему водой.
- Поверх накладывают небольшой слой бетонной смеси. Уровень наложения примерно должен быть выше труб на 3 см.
- Затем кладётся финишное покрытие — ламинат или плитка.
Вариант 1: система кабелей
Электрический тепловой кабель — самая распространенная система обогрева пола, которую можно сделать своими руками. К тому же такой кабель очень гибкий, с ним удобно работать на таком ограниченном пространстве, как балкон.
У него есть и еще одно преимущество: провод находится в слое изоляции, что обеспечивает долговечность и безопасность конструкции.
Схема монтажа нагревательных матов.
Теплоноситель укладывается «змейкой» и крепится к черновому полу. Чтобы не было перерасхода электроэнергии (который растет вместе с длиной провода), рекомендуется располагать кабель вдоль балкона, а не поперек. Расстояние между рядами (шаг кабеля) берется в пределах 10 сантиметров. Этого хватит, чтобы выдаваемая теплым полом мощность соответствовала норме (около 220 ватт на 1 квадратный метр площади).
Прежде чем закрывать теплоноситель сверху, его следует проверить. Теплый пол нужно включить и проверить, как работает терморегулятор. Его делают в доступном месте, чтобы было удобно им пользоваться. Проверив работу при максимальной и минимальной нагрузках, можно переходить к последнему этапу — нанесению чистовой стяжки.
Для этого используется цементный раствор, приготовленный в пропорции 1:3 (на 3 части песка 1 часть цемента марки М400). Для полов с подогревом не используют арматуру, чтобы не вызвать магнитную индукцию (теплый пол не будет нормально работать). Также нужно следить, чтобы в стяжке не было пустот, которые приведут к перегреву кабеля.
Цемент дает усадку, могут появиться трещины. Чтобы этого не случилось, в раствор добавляют пластификатор — клей ПВА или специальные добавки.
Завершающий этап — укладка напольного покрытия. В заключение отметим, что стяжке нужно не менее 3 недель, чтобы хорошо просохнуть. Поэтому теплые полы на балконе лучше делать летом.
Тёплый пол с помощью отопительных кабелей
Укладка кабелей для отопления пола производится во время создания чернового выравнивания поверхности. Таким образом, можно сэкономить на высоте комнаты. Самым удобным и выгодным вариантом, является использование такой системы в квартирах, которые только получены хозяевами и там нету никакого ремонта.
Кабель вместе с закрывающей стяжкой и керамической плиткой, поднимет пол на высоту до восьми сантиметров. Выбрать систему отопления, следует, опираясь на этот параметр. Решите, готовы ли вы пожертвовать высотой комнаты и проложить такой провод.
Обогревающий кабель бывает двух видов:
- С одной жилой.
- Двухжильная конструкция кабеля.
Одна жила имеет меньший размер, соответственно получится сделать высоту всего напольного покрытия немного меньше. Но система должна быть закольцована и оба конца кабеля подключаются к терморегуляторному механизму.
Монтаж происходит несколько сложнее, из-за такой особенности. Следует рассчитать и продумать, как будет укладываться кабель по площади, чтобы суметь выйти концом на пульт управления.
Двухжильный кабель не нуждается в подключении конца к терморегулятору, так как он изначально закольцован. Достаточно проложить всю систему по площади, а на конце установить терморегулятор.
Единственное что следует продумать, это место установки регулятора. От него и будет зависеть расположения кабеля по площади пола. После установки и подключения к сети, следует произвести пробный запуск и убедится в исправности и работоспособности системы тёплого пола.
Следующее включение электрического тёплого пола на необходимую мощность проводится после укладки стяжки и керамической плитки. Как только бетонная смесь и клей полностью высохнут, можно включать систему и начинать обогревать помещение.
Инфракрасное отопление пола
Самым новым и эффективным способом отопления является инфракрасная электрическая плёнка. Он обладает высокой эффективностью, не пропускает собранное помещение тепло в прилегающие комнаты, не выделяет никакого вредного излучения.
https://youtube.com/watch?v=3lMEuuRt-zg
Конструкция состоит из плёнки на полимерной основе, которая разбита на квадраты с запаянными в них пластинами. На поверхность установлено большое количество пластин, которое подключаются к сети и нагреваются с помощью электричества.
Устанавливать такую систему под плитку возможно, но не рекомендуется. Поверхность плёнки не склеивается с плиточным клеем и необходимо использовать дополнительную прослойку. К примеру, для увеличения сцепления укладывают специальные сетки с ячейками мелкого размера, около трёх сантиметров.
Рекомендации и советы по выбору
Керамическая плитка довольно холодное покрытие пола и она нуждается в установке системы отопления пола. Единого варианта лучшей системы нету, следует учитывать все свои пожелания, потребности и возможности. Чтобы выбрать обогревательную схему для себя, следует подумать какие финансовые возможности вы имеете, специфику вашего помещения, возможно ли поднятие тёплого пола и прочие факторы.
Для создания тёплого пола в квартире, самым оптимальным вариантом будет использовать электрические схемы утепления. Наиболее распространёнными из них является кабельное и инфракрасное обогревание.
(Пока оценок нет, будь первым)
Вариант 2: нагревающие маты
Конструкция, известная под таким названием, избавит тех, кто решил сделать все своими руками, от множества работ. Тепловой кабель в таких матах уже уложен в виде «змейки» с оптимальным шагом и закреплен к пластиковой основе.
Укладка инфракрасного пола.
Многие специалисты предлагают укладывать такие маты сразу на основной пол балкона. Но мы должны помнить о потерях тепла, поэтому перед монтажом нагревающих матов следует выполнить описанную выше операцию по защите помещения от холода.
На черновой пол наносится грунтовка, на которую раскладываются секции
Если нужно, маты можно разрезать, но при этом важно не повредить кабель. По прилагаемой к комплекту матов схеме подключается терморегулятор и выводится в удобное место
После этого выполняется проверка его работы и функционирования кабелей. Для этого замеряют сопротивление, которое должно соответствовать паспортным данным.
Следующий этап — нанесение клеевого раствора и укладка плитки на пол с подогревом. Но можно сделать стяжку, как описывалось выше, чтобы настелить ламинат или линолеум.
Выбор системы теплых полов для балкона
В методах обогрева, применяемых для балкона, можно выделить:
- кабельную систему, которая применяется как основной или и дополнительный контур обогрева. Имеются одножильные и двужильные нагревательные листы. Для монтажа кабельной системы, как правило, применяется цементная стяжка пола и монтирование утеплительного и гидроизоляционного слоёв. Толщина цементного покрова должна быть не менее 4−5 см. Греющий кабель прокладывают на глубине 3 см от поверхностного слоя стяжки. Финишное покрытие такого пола должно иметь хорошую теплопроводность, лучше всего класть керамическую или кафельную плитку, керамогранит, бетон. После монтажа система сохнет порядка месяца, подключать ранее этого срока нельзя.
- использование нагревательных матов, служащих для дополнительного обогрева помещения. Их кладут тогда, когда стяжку сделать не представляется возможным, чтобы не увеличивать нагрузку на балкон. Отличаются маты простотой установки, класть маты можно прямо на старое покрытие, используя клеевой состав для укладки плитки. Можно также класть на бетон или выравнивающую стяжку. Включать систему в рабочее состояние можно сразу после просыхания клея. В качестве финишного пола можно применить практически любой вид: керамику, кафель, линолеум, керамогранит и прочие. Недостатки такой системы — высокая хрупкость и вероятность повреждения материала во время монтажа, высокая цена и невозможность использования в качестве основного отопительного контура — с прекращением работы системы прекращается выделение тепла.
- отзывы об инфракрасных теплых полах, говорят о малой толщине покрытия и простоте монтажа. Система строится на прогревании напольного покрытия и вторичным излучением тепла в пространство. Монтаж может произвести даже неопытный человек, следуя инструкциям по укладке. Но такая система отопления может не справиться в условиях суровой зимы. Поэтому её лучше использовать как дополнительную. В качестве напольного покрытия для такого пола можно использовать ковролин, ламинат, линолеум.
Кабельная система обогрева наиболее подходит для утепления пола на балконе, потому что она может быть основной. Однако нужно помнить, выбирая кабель для теплого пола — нас интересует не просто комфортный подогрев пола, а основное отопление. Поэтому удельная мощность кабелей на 1 кв. м. должна быть больше и соответствовать 200−250 Вт. Если использовать обычный кабель с мощностью в 15−17 Вт/м, то такую мощность трудно выполнить на практике, рассчитанное расстояние между витками кабеля будет достаточно мало (6−7 см). Для балкона лучше применять кабель мощностью как минимум 22−28 Вт /м.
Как сделать теплый пол на балконе своими руками
Если вы расширили или просто остеклили балкон, то скорее всего вы надеялись пользоваться им как небольшой дополнительной комнатой. Но зимой на балконе прохладно. Как же подвести тепло к балкону? Балкон можно обогреть установив там радиатор, но лучше – сделать на балконе теплый пол. Но как сделать теплый пол на балконе? Об этом и пойдет речь.
Для начала, стоит сказать, что так как о установке электрического пола сказано уже достаточно, предположим, что где-то рядом с балконом у вас имеется труба с горячей водой, и рассмотрим вариант установки водного теплого пола. Установка теплого пола на балконе состоит из 3-х основных этапов. Давайте рассмотрим каждый в отдельности:
- Подготовительные работы. Первым делом, проверьте, не повреждена ли балконная плита. Если плита обвалена с краев, или имеет другие дефекты, то следует исправить это при помощи арматуры и цементного раствора. Для укрепления конструкции, в состав раствора можно добавить плиточный клей.
- Кроме этого, вы должны будете произвести выравнивание плиты при помощи стяжки, так, чтобы плоскость балкона находилась на одном уровне с плоскостью комнаты. Этот момент очень важен, если теплой пол на балконе является продолжением теплого пола в комнате. Но, если теплый пол на балконе, не связан с комнатой, то уровень балконной плиты может быть и другим, главное ровным. После выравнивания, стяжка должна полностью высохнуть, а это не менее недели.
- Монтаж труб. Перед укладкой труб, нужно заняться укладкой гидробарьера. После чего, можно подумать и о теплоизоляции. В качестве теплоизоляции можно пользоваться теплоотражателем, хотя лучше – пенопластом, имеющим высокую плотность. Показатели плотности выбирают исходя из нагрузок. Считается, что 35-я плотность вполне подходит.
Далее идет процесс укладки трубы. Ее крепят на на специальных ковриках или на кронштейнах, вкрученных сквозь теплоизолятор, в стяжку. Будем считать что мы выбрали кронштейны.
Сперва, следует нанести разметку, по которой будет уложена труба. Так как площадь мала, будем укладывать змейкой, а не спиралью. Межтрубное расстояние – от 15 до 20 см.
Распределяя кронштейны, нужно учесть интервал между ними. Когда труба идет прямо, расстояние между кронштейнами должно быть от 50 до 70 см, а когда труба поворачивает, кронштейны должны быть установлены более густо. Перед укладкой, можно надеть на трубу мягкую пружину, чуть большего диаметра, чем сама труба. Это позволит металлопластиковой трубе не заламываться на изгибах.
Если вы укладываете металлопластиковую трубу, пользуйтесь только бесшовным вариантом. Лучше лишний раз перепроверить слова продавца, и убедиться в качестве материала самому. Чтобы это сделать, просто обрежьте немного трубки, и снимите слой пластика сверху. Чем вам тяжелее это сделать, тем изделие надежнее. Когда слой пластика будет снят, следует заняться алюминиевой трубой, тщательно проверьте металл на наличие шва.
Как провести подключение?
На обратной панели терморегулятора указывается схема подключения всех проводником. Прежде всего, проверяют все кабели на сопротивление.
- 2 отдельных выхода справа предназначаются для подключения термодатчика; они обозначены буквами «NTC».
- 2 выхода слева – для «тёплого пола»; они обозначаются «Network».
- Через следующие 2 выхода осуществляется питание регулятора «NL».
- Левые выходы «LN» – для электрической сети.
В Москве возводят дома со свободной планировкой. Они созданы по проекту П44Т. В них возможно устанавливать любое напольное отопление, в том числе и с водяной магистралью, но разрешение получить придётся.
Не имеют ограничений в системах обогрева загородные коттеджи, выстроенные по индивидуальным проектам. В остальных случаях для отопления пола на лоджии используют электрические системы.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.
Инфракрасные теплые полы
Такой пол при подключении к электросети излучает длинные инфракрасные лучи и отрицательно заряженные ионы. Поскольку любое тепло является инфракрасным по своей природе, можно сказать, что указание на «инфракрасность» просто маркетинговый ход производителей. Принцип прогрева ничем не отличается от других типов теплых полов — они нагревают напольное покрытие, а от него уже воздух.
Ионизация воздуха бесспорно полезна. Ионы убивают грибок, воздух становится чище. Только вот незадача — весь полезный эффект будет ограничиваться напольным покрытием. Оно просто не пустит ионы дальше.
Преимущества инфракрасных теплых полов
Инфракрасные теплые полы во многом лучше кабельных:
- они нагревают воздух более равномерно по всей высоте комнаты. Около потолка будет +20°C, тогда как кабельные и водяные полы прогревают верх помещения до +15°C
- теплопроводность инфракрасного пола немного выше, чем у водяных и кабельных полов. Тепло от первого на 90% передается напольному покрытию, и только 10% может уйти к соседям снизу
- инфракрасный пол экономит 20% электроэнергии по сравнению с кабельными полами
- прогрев до заданной температуры происходит в два раза быстрее остальных полов
- теплоотдача не уменьшается со временем. При правильной эксплуатации пол может работать, как новый, много лет
- электрические контакты имеют параллельную схему соединения. Это означает, что если выйдет из строя один участок, остальные будут работать без заметных потерь тепла
- инфракрасный пол безопасен в использовании. Он не горит, не перемерзает, не бьет током. Электромагнитное излучение меньше, чем у кабельных полов — последние излучают его по всему объему балкона, а в инфракрасном ток течет только по краям
- чтобы установить такой пол не нужны разрешения от властей. Его удобно использовать в квартирных домах централизованного отопления, так как установка водяного пола там запрещена законом
- устанавливаются легко и быстро за несколько часов
- если потребуется, их можно собрать и расстелить на новом месте
Недостатки инфракрасных теплых полов
Схема подключения теплого пленочного пола не из простых
У инфракрасных полов также есть изъяны:
- сложно подключить электричество. Если не получится правильно подсоединить контакт, его придется выкинуть. А их в комплекте ограниченное количество
- производители пленки заверяют, что ее можно укладывать даже на неровный пол
Однако это не так. Пол нужно хорошенько выровнять, чтобы, опять же, не повредились контакты.
Также у нас на сайте есть статья с несколькими способами укладки пола на балконе. Она вам пригодится при монтаже напольного покрытия.
Виды инфракрасных теплых полов
Существует два вида инфракрасных полов – пленочные, которые представляют собой рулоны тонкой пленки, и маты из нагревательных стержней.
Стержневой инфракрасный пол
Это карбоновые стержни, которые связаны друг с другом с обоих концов черными соединительными проводами.
В отличие от пленочных, стержневой пол нужно заливать стяжкой. Зато расстилать его тоже просто — раскатал и готово. Кроме того, не придется так тщательно выравнивать плиту, как под пленку.
Пленочный пол
Бывает с греющими полосками и нагревающимся полностью.
В пленках с греющими полосками нагреваются отдельные полосы, проложенные между полиуретановыми слоями. Делятся такие пленки в зависимости от материала нагревательного элемента на биметаллические и углеродные (карбоновые).
Внешне два вида мало чем отличаются друг от друга. Однако биметаллические пленки не распространены сейчас, так как менее эффективны. У них алюминиевые и медные полосы.
Углеводородный (карбоновый) пол греет за счет карбоновых полосок. Срок службы таких полов — 15 лет. Стоимость 1 кв. м. — от 500 до 1000 руб.
Сплошную карбоновую пленку выпустили в 2011 году южнокорейцы. Ее отличие в том, что она не состоит из отдельных полосок, а представляет из себя цельный карбоновый слой. Чем больше площадь покрытия — тем выше коэффициент полезного действия, то есть прогревания.
Цельный карбон залит между слоями полиэтилентерефталата (PET). Эти слои обеспечивает такую прочность, что пленку можно искромсать ножом, и теплоотдача останется прежней. Поэтому гарантийный срок на нее — 50 лет. Она продается рулонами шириной 50 и 100 см. Стоимость 1 кв. м. около 1600 руб.
