Характеристики одноклавишных выключателей

Общие сведения

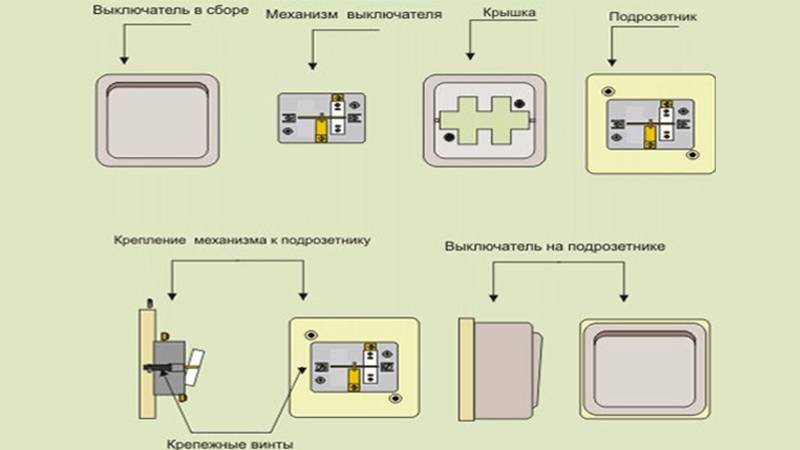

Устройство и принцип работы

Выключатель одноклавишного типа конструктивно состоит из основных 4 частей:

• Главная (металлическая, куда реже пластиковая).
• Рабочий механизм, который состоит из контактной группы, зажимов (для подсоединения электрических проводов) и элементов для крепления.
• Клавиша.
• Защита декоративного элемента (корпус или рама).

• В положении «вкл» элемент контактной группы замыкаются и напряжение начинает поступать на осветительный прибор, он начинает работать.
• И наоборот, в положении «выкл» контакты разъединяются, в цепи «фазы» будет происходить разрыв, а лампа погаснет.

Рассмотрим, какие есть виды коммутаторов.

Виды выключателей с одной клавишей для управления

По способу установки отличаются 3 основные виды выключателей:

• Для скрытой проводки, которую часто используют при возведении современных построек.
• Для наружной установки (такие изделия в основном популярны для загородных построек).
• Для установки на шнур прибора освещения.

По степени защищенности механизма внутреннего типа от влаги и пыли:

• Для защиты помещения (IР20).
• Для помещений, в которых повышенный уровень влажности (IР44).
• Для наружного применения (IР65).

По числу коммутируемых внутренних контактов:

• Однополюсные (с одной группой контактов, которые подключают в разрыв проводов «фазы»).
• Двухполюсные (с двумя группами контактов, которые отключают от электрического устройства оба провода питания: ноль и фаза).
• Проходные, которые обладают тремя контактами.

По методу подключения электрических приборов выключатели могут быть:

• С зажимами винтового типа.
• С подпружиненными клеммами для фиксации.

Далее стоит рассмотреть все параметры таких коммутаторов.

Одноклавишные

Устройство является самым простым и переключает только один или группу светильников. Оно не предназначено для больших токовых нагрузок и не содержит камер гашения, бывает:

1. Для наружной установки с открытой проводкой, проходящей в гладких или гофрированных трубах.
2. Внутреннее со скрытой проводкой. Монтируется в подрозетник в стену.
3. Модульное, устанавливаемое в кабель-каналах. Применяется в офисных и промышленных помещениях.
4. Влагозащищенное для подвалов, ванных комнат и бань. Изготавливается для наружной и внутренней установки.

Внутренняя схема ПВ отличается от обычного выключателя. Она указывается с обратной стороны корпуса. Здесь контакт 2 является общим, а 3 и 6 – перекидными.

Вид ПВ с обратной стороны

С применением двух таких выключателей собирается простейшая и наиболее распространенная схема управления светильником из двух разных мест.

Подключения делаются следующим образом:

1. На выключателях находятся общие клеммы, обозначенные на схеме ниже цифрой (1). На ПВ1 подводится фаза от сети к клемме (1), а к клеммам (2) и (3) делаются подключения через провода, соответствующие клемме от ПВ2.
2. Клемма (1) выключателя ПВ2 подключается к одному контакту светильника, а к другому его контакту подключается нулевой провод сети.

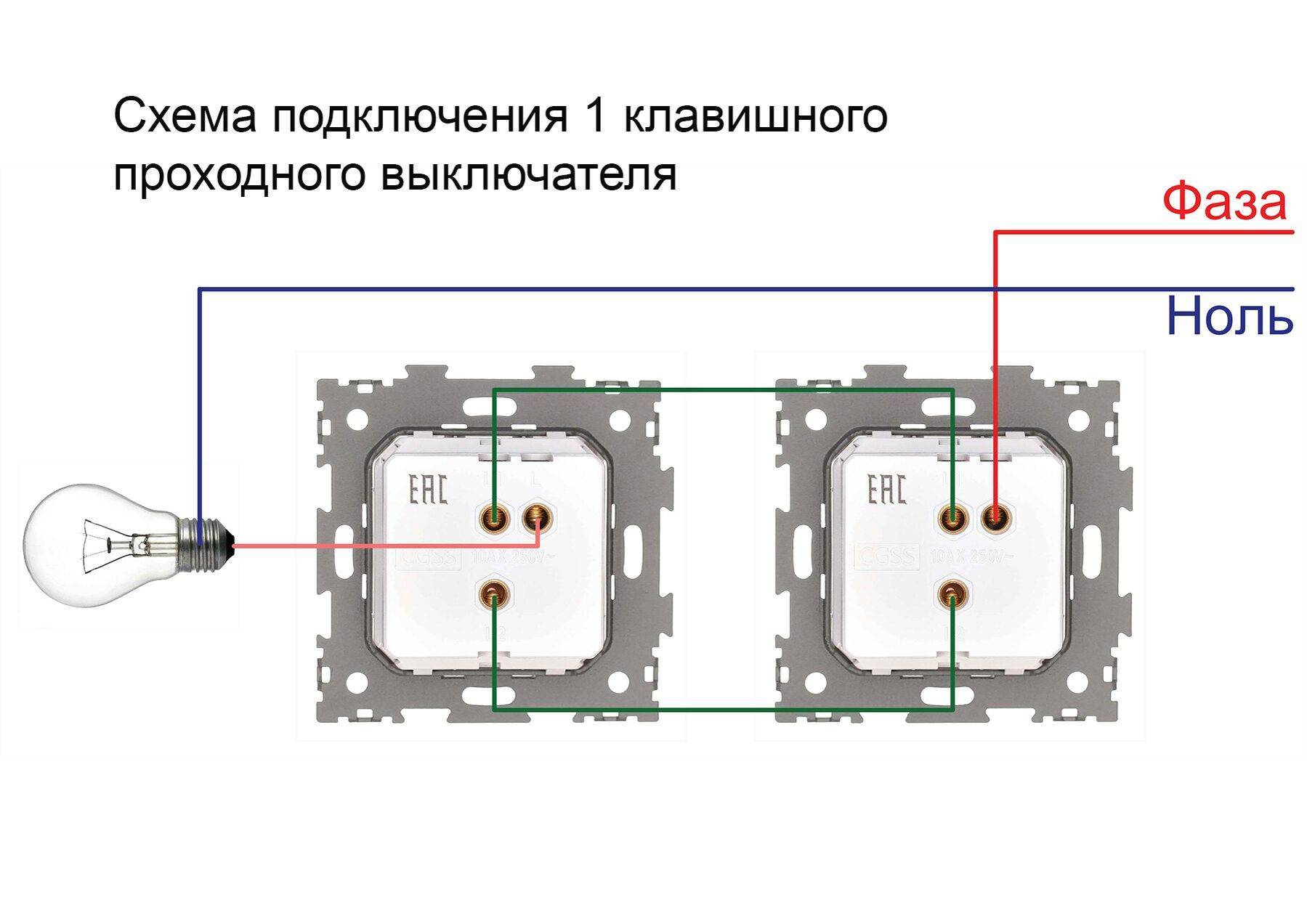

Простейшая схема включения двух одноклавишных ПВ

На выключатели всегда идет провод фазы, который нельзя путать с нулевым.

Проверка работоспособности схемы производится при подаче на нее напряжения и произвольным включением обоих ПВ. Лампа должна загораться и гаснуть при независимом переключении ПВ1 или ПВ2. Если этого не происходит, значит, схема собрана неправильно.

Стандартные ПВ имеют по 3 контакта. Существуют также перекрестные выключатели, содержащие 4 контакта с возможностью переключения одновременно двух. За счет этого можно одновременно замкнуть или разомкнуть сразу 2 линии питания.

Перекрестный выключатель выполняется клавишным или поворотным. Клавишный выглядит так же, как обычный, на его обратной стороне обозначается схема подключения.

Перекрестный выключатель: вид с обратной стороны

С помощью перекрестного выключателя создаются схемы управления светильниками любой сложности. Если понадобится сделать управление освещением из трех точек, то для стандартных ПВ потребуется протяжка слишком большого количества проводов. Перекрестный выключатель упрощает подключения, и схема получается не такой громоздкой.

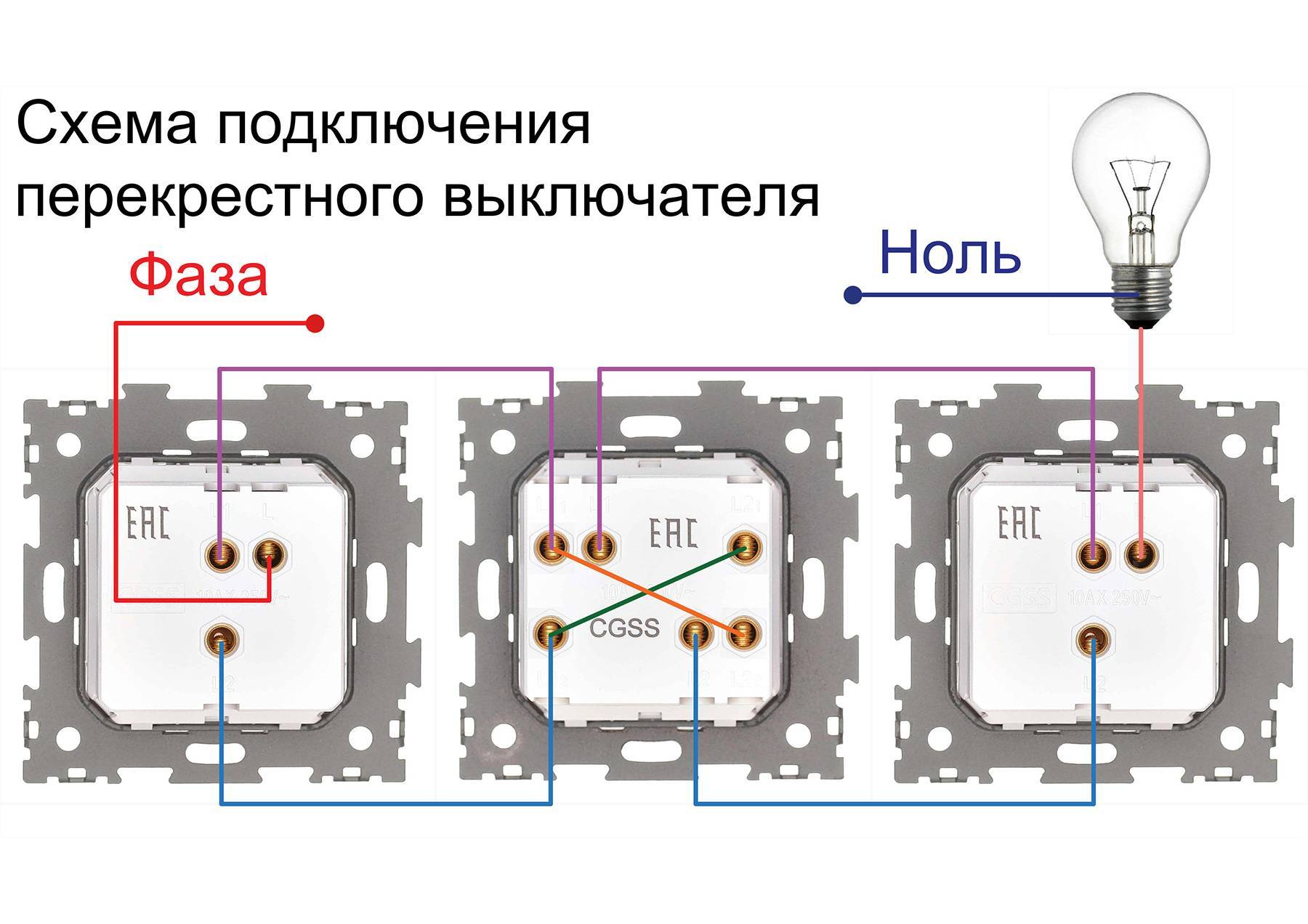

Схема управления светильником с трех точек

Перекрестный выключатель никогда не применяется самостоятельно. Он используется только в комплекте с проходными.

Схема с перекрестным выключателем собирается просто:

1. Подключения двух ПВ по стандартному варианту.
2. Установка между перекидными контактами проходных выключателей перекрестного выключателя таким образом, чтобы между ними всегда была рабочая цепь, по которой подается питание. Для этого два выхода первого ПВ подключаются ко входу перекрестного, а два выхода другого ПВ – к выходу перекрестного.

В схему можно подключить один перекрестный выключатель и больше, что дает возможность увеличить количество точек управления без особого усложнения самой схемы.

Особенности перекрестных выключателей:

1. Для подключения применяется четырехжильный провод.
2. Такой выключатель рекомендуется устанавливать при необходимости управления освещением из трех мест и более.
3. Требуется большее количество проводов при создании нескольких контактных групп. Вместо сложной схемы, электрики предпочитают устанавливать несколько простых проходных моделей, работающих более надежно.

Как подключить одноклавишный выключатель света

Схема подключения одноклавишного выключателя к лампочке:

Сама схема состоит из одной, двух или нескольких ламп, которые включены параллельно. Также эта схема напоминает схему подключения проходного выключателя.

По сути то, как расположены провода, не имеет особого значения. Они могут располагаться внутри самой стены или быть на поверхности. Выключатель наружного вида в квартире рекомендуется, если недавно был сделан качественный ремонт и отсутствует нужда в разрушении стен и необходимость проводки каналов.

Существует несколько способов монтажа одноклавишного выключателя. Здесь представлен вариант монтажа наружного одноклавишного выключателя.

Как правило, под выключателем расположено ещё одно устройство – розетка или —розетка с заземлением—. Учитывая это, кабели этих устройств собирайте в одну гофру.

1. Для того, чтобы проверить в кабеле отсутствие напряжения, необходимо использовать индикаторную отвёртку. После проведения всех нужных манипуляций по отключению электроэнергии, самое время начинать установку выключателя.

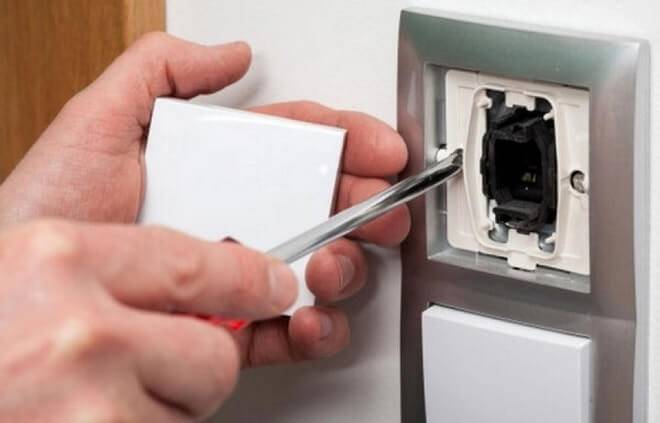

2. Необходимо рукой достать клавишу выключателя.
3. После этого необходимо снять рабочий механизм замыкания/размыкания электроцепи. У него нет специальных пружин, лапок или держателей. Учитывая это, снимайте его довольно легко.
4. Затем надо определиться с тем, где будет монтироваться выключатель. После этого надо поставить на стене точки для установки крепежа. Для этого понадобится взять пустой корпус и приложить его к стене.
5. Теперь нужно выровнять по уровню и затем нанести при помощи маркера точки для сверления. После этого при помощи дрели нужно будет сделать отверстия для крепежа. Также можно выбрать и альтернативный метод крепления.
6. Теперь с корпуса выключателя нужно снять эластичную заглушку. Она обычно находится сверху. Затем её надо завести в отверстие провода, потом провести в конец гофрированной трубы. Эта труба обычно начинается с потолка.
7. Итого должно выйти аккуратное и плотное соединение гофры с корпусом. У него должен быть открытый доступ к проводам для дальнейшей работы.
8. Теперь необходимо заняться подключением выключателя. На конце проводов есть материал изоляционного вида (8-10 мм). Его надо зачистить.
9. После этого к клемме (маркировка L) нужно подсоединить белый провод. Синий провод присоединяется к другой клемме (маркировка 1).
10. Провод, который ведёт к розетке, необходимо проложить в обвод рабочего узла. Затем нужно его вывести в отверстие корпуса снизу. В то же отверстие надо вставить второй конец гофрированной трубы.
11. Теперь нужно обратно собрать выключатель. Для этого надо поставить на место лицевую панель, после чего зафиксировать клавишу.

На завершающем этапе нужно произвести тестирование. Для этого требуется запустить подачу электроэнергии и пару раз нажать на клавишу. Если устройство зажглось после включения, всё сделано правильно.

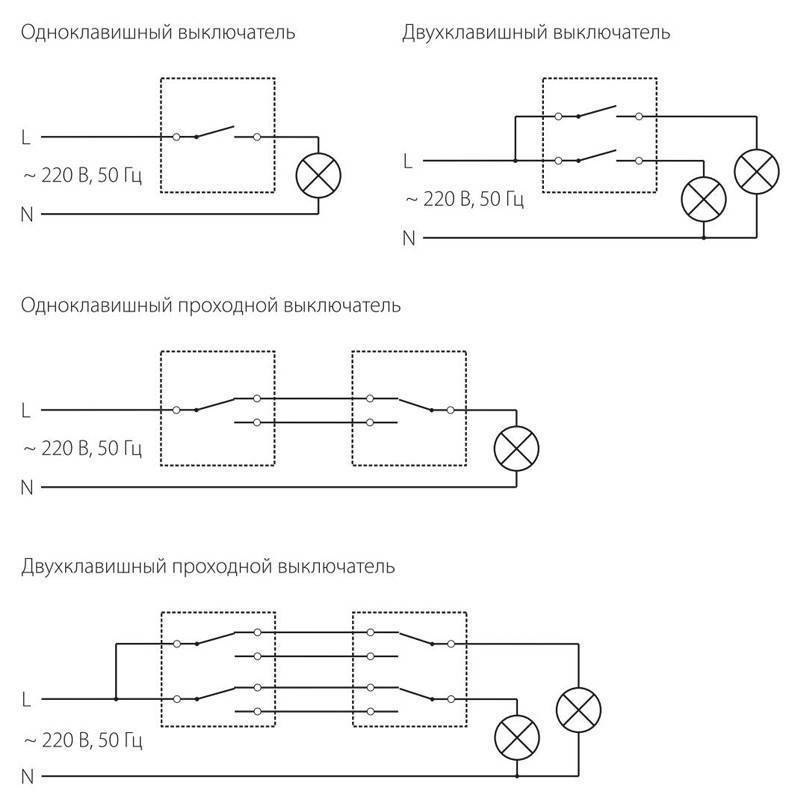

Схемы подключения выключателей

Чаще всего у домашнего мастера возникает вопрос, как подключить выключатель с двумя клавишами или большим числом переключателей. Чтобы дать ответ на этот вопрос, нужно поэтапно рассмотреть особенности подсоединения, начиная с одноклавишной модификации. Ниже приведены распространенные схемы подключения для разных моделей.

Подключение одноклавишного выключателя

Для начала стоит сказать, что переключающее устройство ставят только на разрыв фазы. Нулевой проводник от монтажной коробки идет к светильнику, а фаза к выключателю. При переключении клавиш прибора сеть замыкается или размыкается, включая и отключая лампочку.

Последовательность подключения:

1. От распределительного щита к коробке прокладывают кабель.
2. Жилу с фазой подключают к выходу коммутирующего устройства.
3. Синий провод подсоединяют к шине нуля.
4. Коробку закрывают заглушкой.
5. На клеммах переключателя закрепляют провода.
6. На прежнее место устанавливают клавишу в подрозетнике.

Как подключить приставку к старому телевизору для цифрового телевидения

Подключение двухклавишного выключателя

Чтобы дать ответ на вопрос, как подключить двухклавишный выключатель, стоит сказать, что он бывает двух типов. Чаще используют модели с общим входом фазы и двумя раздельными выходами. В этом случае в монтажной коробке на лампочки расходятся нулевые жилы, а кабель с фазой подключают к входу двухклавишной модификации.

От каждого выхода через распределительную коробку идет собственный проводник. К каждому светильнику подходит свой провод. Их можно включать одновременно или раздельно.

Подключение трехклавишного выключателя

Разобравшись, как подключить двухклавишный выключатель к двум лампочкам, несложно понять последовательность выполнения работы с трехклавишными моделями. Принцип подключения такой же самый, только от коробки отходит большее количество проводов.

Подключение перекрестного выключателя

Благодаря схеме несложно понять, как подключить перекрестный выключатель к лампочке. Подобные устройства дают три и более точки управления осветительными приборами. Промежуточный или перекрестный переключатель используют в комплексе с парой проходных моделей.

Коммутирующее перекрестное устройство бывает с одной или двумя клавишами. В одноклавишной модели 4 клеммы, поэтому из распределительной коробки к ней идет 4 провода. Перекрестный выключатель устанавливают в разрыв пары жил. Иными словами, с одной стороны к прибору подключают пару кабелей, идущих от выхода первого проходного устройства, а с другой стороны – от выхода второго переключателя проходного типа.

Подключение проходного выключателя

Теперь разберемся, как подключить проходной выключатель с разным количеством клавиш. По своей сути, эти приборы больше напоминают не двойной или тройной выключатель, а переключатель. Внешне они похожи на одноклавишные модели, но в общей системе их всегда применяют парно. Нулевой провод прокладывают так же, как описано для стандартных модификаций с одной или несколькими клавишами. Фаза идет из коробки на вход одного устройства. К входу второго переключателя подсоединяют жилу, идущую на светильник.

Второй выход первого прибора соединяют через распределительную коробку с третьим выходом второй модели. Соответственно, третий выход первого переключателя связывают жилой с выходом второго агрегата.

На что обратить внимание при выборе?

Хотя стандартный электрический выключатель является довольно простым устройством, при его выборе необходимо учесть несколько основных моментов:

Первое, на что следует обратить внимание при выборе изделия, – это на тип проводки (скрытая или открытая) и условия последующей эксплуатации. Естественно выключатель, рассчитанный на работу внутри помещения, ни в коем случае нельзя использовать снаружи.
Затем следует определить количество контактных групп
Для включения/выключения обычной комнатной люстры обычно используют однополюсные выключатели, которые подсоединяют в «разрыв» провода «фазы»

Для управления мощными водонагревательными устройствами профессионалы рекомендуют применять двухполюсные изделия, которые отключают от прибора оба питающих провода («ноль» и «фазу»).
Чтобы контакты не подгорали в процессе эксплуатации, а изделие прослужило как можно дольше, электрические параметры выключателя (рабочее напряжение и номинальный ток) лучше выбирать с запасом.
Внешнее оформление выключателя также имеет важное значение при выборе. Многообразие цветовых расцветок (от стандартного классического белого до ультрасовременного стального) современных клавишных выключателей позволяет подобрать изделие, которое будет гармонировать с общим дизайном помещения.

И последний (хотя и не менее важный) показатель, влияющий на выбор коммутационного приспособления – это его цена. Как правило, чем дороже изделие, тем более качественные материалы были использованы для его изготовления. Да и конструкция механизма у дорогих устройств более надежная и долговечная. Поэтому за дешевизной при выборе комплектующих электротехнических компонентов не стоит гнаться. От этого, в конечном итоге, может зависеть не только срок бесперебойной эксплуатации, но и безопасность.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля

Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

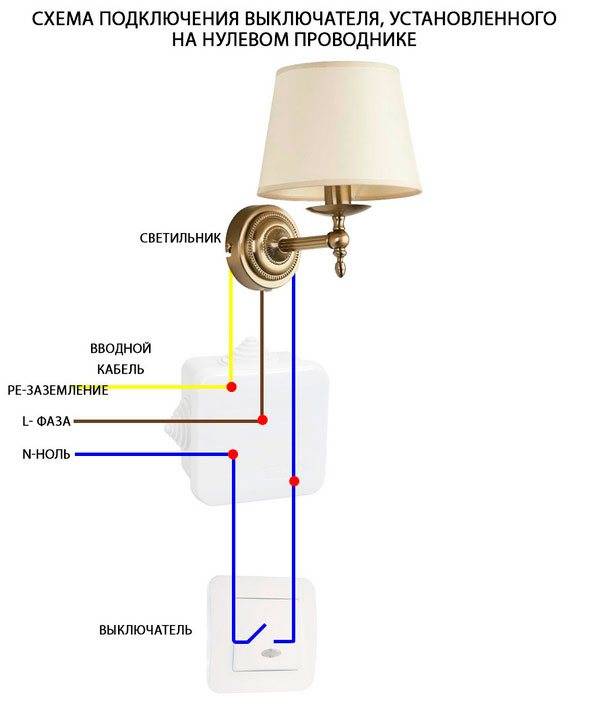

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.

При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой. Дело в том, по истечении времени, фаза с нолем могут поменяться местами

Даже без вашего участия. Как такое возможно, спросите вы?

Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».

В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.

Ведущие производители

Практически все производители, занимающиеся изготовлением комплектующих изделий для обустройства электропроводки, не обошли своим вниманием одноклавишные выключатели. Ведь именно они наиболее востребованы на рынке коммутационных приспособлений для освещения. Среди популярных у российских потребителей и проверенных временем производителей стоит отметить:

Среди популярных у российских потребителей и проверенных временем производителей стоит отметить:

• немецкие Schneider Electric, ABB, Wessen и Gira;
• французский Legrand;
• турецкие Makel, Viko и Lezard;
• российские «Светозар», ДКС и TDM Electric;
• норвежский Hegel;
• шведский Werkel;
• испанские Simon и Fontini;
• итальянский Bticino.

Общие сведения

Устройство и принцип работы

Выключатель одноклавишного типа конструктивно состоит из основных 4 частей:

• Главная (металлическая, куда реже пластиковая).
• Рабочий механизм, который состоит из контактной группы, зажимов (для подсоединения электрических проводов) и элементов для крепления.
• Клавиша.
• Защита декоративного элемента (корпус или рама).

Рассмотрим, какие есть виды коммутаторов.

Виды выключателей с одной клавишей для управления

По способу установки отличаются 3 основные виды выключателей:

• Для скрытой проводки, которую часто используют при возведении современных построек.
• Для наружной установки (такие изделия в основном популярны для загородных построек).
• Для установки на шнур прибора освещения.

По степени защищенности механизма внутреннего типа от влаги и пыли:

• Для защиты помещения (IР20).
• Для помещений, в которых повышенный уровень влажности (IР44).
• Для наружного применения (IР65).

По числу коммутируемых внутренних контактов:

• Однополюсные (с одной группой контактов, которые подключают в разрыв проводов «фазы»).
• Двухполюсные (с двумя группами контактов, которые отключают от электрического устройства оба провода питания: ноль и фаза).
• Проходные, которые обладают тремя контактами.

По методу подключения электрических приборов выключатели могут быть:

• С зажимами винтового типа.
• С подпружиненными клеммами для фиксации.

Далее стоит рассмотреть все параметры таких коммутаторов.

Этапы подключения выключателей

В первую очередь:

• Составляется схема включения,
• Рассчитывается суммарная потребляемая мощность осветительных приборов;
• По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Амперах	4,6	9,0	13,5	16	18,5	27,5	36,5
Сечение жилы, мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина при указанной нагрузке и сечении в метрах	34,5	17,5	17,5	25	21,5	25	30

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами

традиционно

лучше

ещё лучше

дёшево

ПВС

ШВВП

ВВГ

ВВГ-П

ВВГнг

ВВГнг-LS

ППВ

ПВ1

ПВ3

форма

круглая

плоский

круглый

плоский

круглый

круглый

плоский

круглый

круглый

2-3 жилы

1-жила

Свойства жилы

гибкая

гибкая

жёсткая

жёсткая

жёсткая

жёсткая

жёсткая

жёсткая

гибкая

изоляция

+

+

+

+

+

+

+

+

+

оболочка

+

+

+

+

+

+

—

—

—

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

• На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
• С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Особенности подключения одноклавишных выключателей света с дистанционным управлением

За основу рассмотрения современной конструкции взята модель продукции Sonoff. Это уже третья по счету модификация рассматриваемой электрической схемы.

После приобретения выключатель Сонофф удачно вписался в интерьер спальни, а основные этапы монтажа и трудности, с которыми пришлось столкнуться, описываю ниже.

Что изменилось в электрической схеме модуля и как проще подвести провода: личный опыт

В прилагаемой инструкции сразу указывается необходимость подключения в схему такого одноклавишного выключателя рабочего нуля. Он необходим для работы встроенного управляющего модуля.

Однако действующая проводка в квартире проложена еще в советское время. Естественно, что в подрозетник приходят только два фазных провода. Других концов нет, а это требует выполнения дополнительных работ.

Трудности начались сразу с определения мест расположения скрытых электрических точек и трассы прохождения проводки. Исходными данными послужило расположение светильника на центральной части потолка и старого выключателя в углу у входной двери.

Распределительной коробки, как бывает в подобных случаях, не было видно. Все скрыто за слоем обоев. Хорошо еще, что потолок самый обычный, а не подвесной или натяжной конструкции.

По опыту знаю, что в таких многоэтажных домах, собранных из панельных плит, электрические магистрали могут проходить по кратчайшим путям в самых неожиданных местах, а не строго по вертикали или горизонтали под прямыми углами.

Пришлось воспользоваться прибором поиска скрытой проводки. У моего друга нашелся Дятел.

Его функциональных возможностей в принципе хватило для этой работы. Стал проверять маршрут от выключателя вверх навстречу люстре, а от нее вернулся еще раз в обратном направлении.

Прибор показал кратчайшую прокладку проводки от выключателя по стене к предполагаемому месту распределительной коробки. По потолку к ней проложена прямая горизонтальная линия от люстры.

Демонтировали старый выключатель. Из подрозетника торчит обыкновенная алюминиевая лапша 2,5 квадратных мм.

В стыке между потолком и стеной, где указал Дятел, сняли кусок плинтуса и чуть отодвинули кусок обоев. Увидели, как подключена электропроводка.

Никакой распределительной коробки нет. Провода соединены скруткой со сваркой, обмотаны изолентой. Вся полость вначале была забита старыми комками газет, а внутри засыпана мелкой щебенкой.

Показать, как это выглядело, не могу — забыл сфотографировать, сразу бросился вычищать полости, дабы разобраться с проводами.

Щебня достал около литра, сколько смог. Часть его глубоко проникла в полости магистрали, не позволяла свободно всунуть дополнительный провод.

Попробовал протолкнуть снизу от подрозетника сталистую проволоку, но она тоже на половине пути уперлась в тупик и застряла. Остался еще один запасной вариант, которым приходилось пользоваться в сложных ситуациях.

Подготовил три новых жилы из меди для замены старого алюминия. Снял с них изоляцию порядка 10 см и плотно скрутил металл пассатижами в одно целое. Попробовал выправить лапшу и клейкой изолентой к металлу ее окончания плотно примотал созданную скрутку.

Из верхней полости под потолком стал вытягивать старый провод, а заодно и протаскивать новый. Усилия рук не хватало: мешали остатки гравия и ограниченное пространство. Пришлось захватить лапшу губками пассатижей и накручивать на них за счет дополнительного момента силы, действовать наудачу.

Представьте, помогло. Старый провод медленно вытащил наружу, а новый затянул. Лапшу со скруткой откусил бокорезами.

Ими же выровнял длину провода в подрозетнике.

Вверху пришлось использовать клеммники для соединения меди с алюминием. Это вполне допустимо потому, что в комнате давно используется светодиодное освещение, а оно потребляет малые мощности.

Подключение проводов внизу к модулю Сонофф трудностей не вызвало. Там все понятно: показано в инструкции и на корпусе блока.

Об управлении современным освещением из разных мест

После установки выключателя света Sonoff в спальне можно управлять светом не только обычным способом через сенсор, но и с помощью:

1. прилагаемого пульта брелка;
2. и даже через интернет со смартфона.

Более подробно обзор функций удаленного управления светом из разных мест, даже с любой точки мира, предлагаю посмотреть в видео ролике владельца iShopper.

Заканчивая материл, еще раз подчеркиваю, что схема подключения выключателя света с одной клавишей существует уже очень давно и за это время претерпела небольшие доработки, связанные с модернизацией нового оборудования. По этой теме вам сейчас удобно написать комментарий или задать вопрос, который мы сможем совместно обсудить.

Способы коммутации

Выключатель с винтовым видом зажима проводов Коммутатор соединяет провода и замыкает электрическую цепь. Существует два основных метода коммутации (закрытия и открытия цепи), каждый из которых имеет свои особенности. Окончательный выбор зависит от возможностей, навыков и предпочтений монтажника. В частности разительно отличается цена на устройства.

Механизм с винтовым зажимом

Электрический выключатель с фиксацией проводов подобного типа считается наиболее надежным. Зажимы закрепляются небольшими винтами, которые закручиваются до упора. Монтаж требует сноровки и времени, но качество подключения получается более крепким.

Механизмы с пружинным контактом

Электровыключатели бытовые с пружинными клеммами являются самыми простыми по принципу работы, сборке и соединению концов кабеля. Внутри устройства вместо винтов установлены небольшие пластины (микроконтакты), которые прижимают провод и обеспечивают надежность подсоединения к электрической цепи.

Главный недостаток – конец провода должен быть зажат с правильной стороны. В противном случае полноценно работать устройство не сможет. Лучше всего приобретать механизмы с контактами из меди – соединение более прочное, материал надежный, пружинистый.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

   Для соединения розеток друг с другом используются специальные перемычки

2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

   Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Выключатели с подсветкой

Такие коммутационные приборы позволяют сохранить чистоту стен. Довольно часто приходится включать свет ночью, когда кругом темно. При попытке нащупать в темноте клавишу выключателя, часто рука, вместо клавиши, попадает на стену и засаливает его. В результате на стеновой поверхности, вокруг коммутационного устройства, образуются потертости.

Поскольку разница в цене незначительная, использование выключателя с подсветкой становится приоритетной. Однако многие покупатели выбирают по-прежнему классические модели. Почему так происходит?

Такая ситуация возникает из-за того, что через интернет распространяются разные слухи и «легенды» об отрицательных сторонах подсветки:

Подобные разновидности коммутационных элементов потребляют электроэнергию в большем количестве, чем установлено нормативами.

Частично эти сведения можно считать достоверными. При подсоединении выключателей с подсветкой в электрическую сеть подсвечиваемый элемент потребляет примерно 1 Вт энергии. К концу полного месяца этот показатель становится равным 0.5-0.7 кВт/час. Поэтому 3-5 руб. за удобство и комфорт с подключенной подсветки потребуется заплатить.

Сегодня эта страшилка со временем теряет свою актуальность в силу незначительности дополнительных затрат.

Механические и электронные выключатели

В зависимости о того как происходит размыкание и размыкание электрической цепи, различают электронные и механические выключатели. В механических выключателях (клавишных, кнопочных, поворотных, рычажных, шнуровых, ползунковых и т.д.) коммутационный элемент срабатывает при воздействии руки. В электронных — от радиосигнала (устройства, управляемые дистанционно), инфракрасного излучения или при приближении человека (сенсорные выключатели и с датчиком движения). В электронных выключателях коммутация цепи происходит из-за наличия в них полупроводникового устройства. Они более долговечны, надежны и безопасны по сравнению с механическими, но и стоят дороже.

Выключатели с винтовыми зажимами и без них

По способу крепления контактов (проводов) различают выключатели с винтовыми зажимами и без них. В первом случае контакт при помощи винта зажимают между специальными пластинами. В беззажимном варианте его удерживает пружинная клемма или безвинтовой зажим. Выключатели с винтовым зажимом стоят дороже, так как считаются более качественными: винт держит контакты крепче и удобнее в использовании.

Накладные выключатели и встраиваемые в стену

При открытой электропроводке применяются накладные выключатели, а при скрытой — выключатели, встраиваемые в стену. Вторые размещают в специальный монтажный короб, который крепят в углублении, проделанное в стене.

Выключатели и включатели-переключатели

Сейчас помимо обычных включателей освещения, которые приспособлены под простейшие функции включения/выключения, изготавливаются так называемые включатели-переключатели (перекидные или проходные выключатели). Внешне они отличаются от предшественников только большим числом контактов – у них их 3, а у обычных – 2. Поэтому переключатели способны работать сразу в 2-х цепях (когда одна размыкается, другая замыкается (устройство как бы перекидывает контакты)).

Одноклавишные и многоклавишные

Одноклавишный выключатель используется для размыкания/ замыкания 1-ой цепи (включения/выключения 1-го светильника), двухклавишный – для многоламповых люстр. Иногда двухклавишные выключатели применяют для раздельных санузлов (по клавише на каждый). Трехклавишные нужны для групп светильников, устанавливаемых в больших помещениях.

С подсветкой и без нее

В выключатели с подсветкой встроены крошечные светодиоды. Они позволяют легко найти выключатель в темноте, а также служат своеобразными индикаторами, напоминающими о невыключенном свете. Светится могут «глазки» на клавишах, рамки, сами клавиши. Подсветка может быть цветной.

Дизайн, бренды, стоимость, качество

Декоративные панели выключателей могут быть самыми разными: из пластика (в том числе ударопрочного – дюропласт), металла, дерева, камня, фарфора. Так же различаются они и по ценам. Элитными выключателями считаются устройства испанских (например, Fede), английских (МК Electric), итальянских (BTicino) и немецких (Berker) брендов. Оптимальное соотношение цены и качества – изделия фирмы Legrand, ABB, Siemens. Из дешевых вариантов достаточны качественны устройства Wessen и Tern.

При покупке выключателя по возможности обратите внимание на качество его исполнения, одними из свидетельств которого являются посеребренная контактная группа, гладкость поверхности и четкость линий
