Примеры проектов
Фирмы, которые занимаются строительством, готовы предоставить большое количество собственных наработок и разработок. Но что делать, если ни один из них не понравился? Можно самостоятельно создать примерный план того, что хотелось бы видеть на конкретном участке. За основу можно взять некоторые проекты домов, которые будут приведены ниже. Одной из хитростей будет правильный выбор формы крыши. Если это будет обычная двускатная, тогда теряется до 40% полезной площади. Если это будет ломанная крыша, тогда можно выиграть до 90% площади в помещении. При достаточном ее подъеме, мансарда будет по площади точно такой же, как первый этаж.
План дома 6 на 6
На плане сверху можно видеть очень интересный проект дома с мансардной крышей. Главным его положительным моментом является то, что он помещается на небольшом участке. Его размеры составляют всего 6 на 6 метров. Можно заметить, что в проекте предусмотрен эркер. Его пространство можно использовать под личный кабинет или под столовую, как изображено выше. Есть большая спальная комната и хорошая кухня. На втором этаже есть еще две спальные комнаты, где можно удобно разместить своих друзей. Также предусмотрено пространство, которое используется под балкон. Крыша ломанная, поэтому можно будет максимально использовать пространство мансарды. На трехмерной проекции можно видеть, что дом может быть построен с цоколем. Это означает, что можно легко оборудовать подвал для хранения различной домашней утвари. Отопить такой дома не составит особого труда.
План дома 8 на 8
Этот проект также не занимает много места на участке, но очень хорошо скомпонован. В нем также присутствует эркер. На первом этаже его пространство используется для гостиной, а на втором этаже это уже спальная комната. При желании ее можно переоборудовать под рабочий кабинет, что будет очень удобно. Вместо большого холла на мансардном этаже, можно легко соорудить хорошую ванную комнату, оставив внизу только санузел. Можно сделать два этажа идентичными, чтобы свободно помещались две семьи без чувства дискомфорта. Лестница сделана в два пролета с поворотом на 180 градусов. Это дает возможность максимально сэкономить под нее место, но функциональность при этом не страдает.
Проект 10 на 10
На плане выше приведен довольно интересный проект. На первом этаже можно наблюдать все необходимые помещения. При этом по площади ни одно из них не страдает. Ванная комната получилась довольно просторной, поэтому в ней можно разместить не только душевую кабинку, но и ванну. Кухня также просторная, поэтому принимать пищу можно прямо в ней или в гостиной. Есть небольшая терраса. Выход на нее можно организовать прямо из кухни, чтобы можно было наслаждаться ароматным кофе с любимым человеком. На мансардном этаже находится комната для детей и комната для гостей. Есть отдельный санузел, что позволит не создать очередей по утрам. Как видно, пространство эркеров сверху не задействовано. Их можно отвести под один сплошной балкон, что будет неплохим решением.
Проект 9 на 14
Такой проект дома с мансардой и балконом будет актуален для большой семьи. В таком доме сможет легко поместиться семья, в которой будет четверо или больше детей. На первом этаже предусмотрены все основные помещения, которые должны быть в обычном доме. Есть также и большая терраса для отдыха. Предусмотрено отдельное помещение для отопительных приборов со входом с террасы. Кухня может быть совмещена со столовой и комнатой отдыха, что позволит семье всегда быть вместе, даже если кто-то занят приготовлением пищи. Мансардный этаж имеет общую комнату для общения, две отдельные спальни и санузел. Одна из спален может быть отведена родителям, а другая оборудована для детей. Такой проект требует разумного подхода и правильного расчета, чтобы мансардный этаж не оказывал чрезмерных нагрузок на первый.

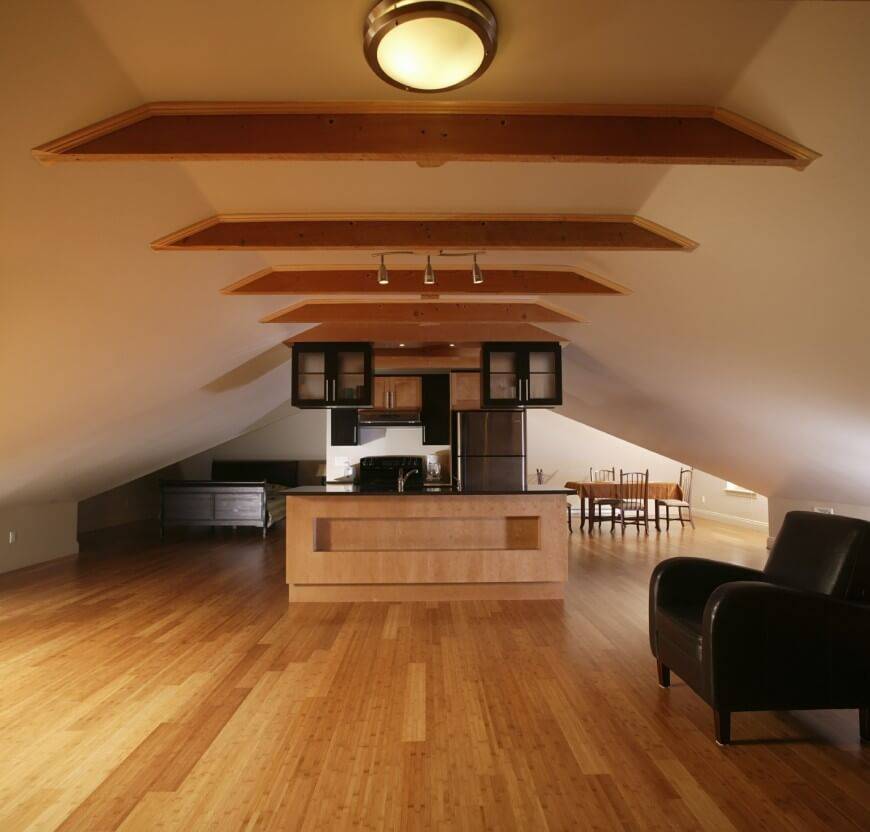

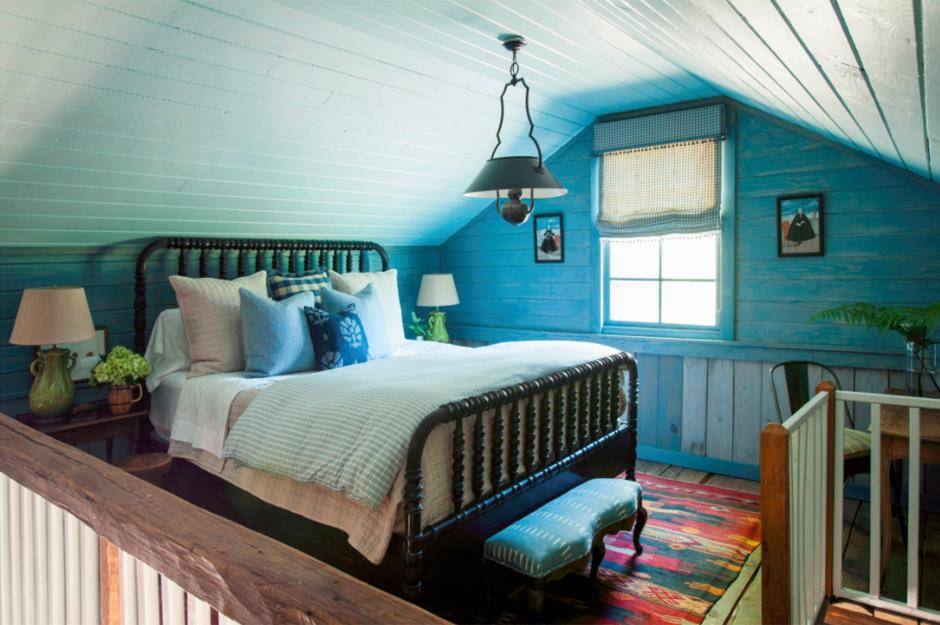

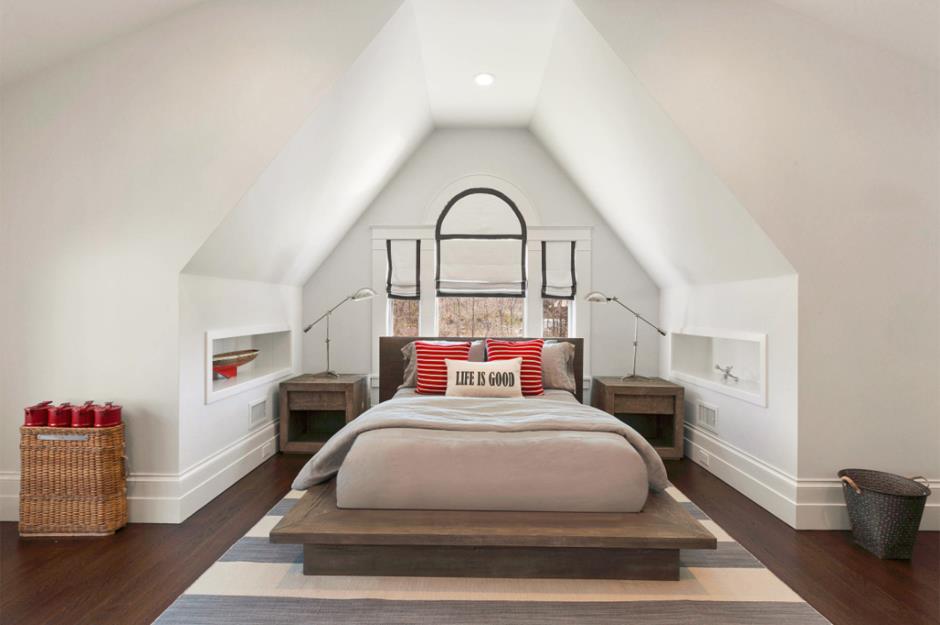

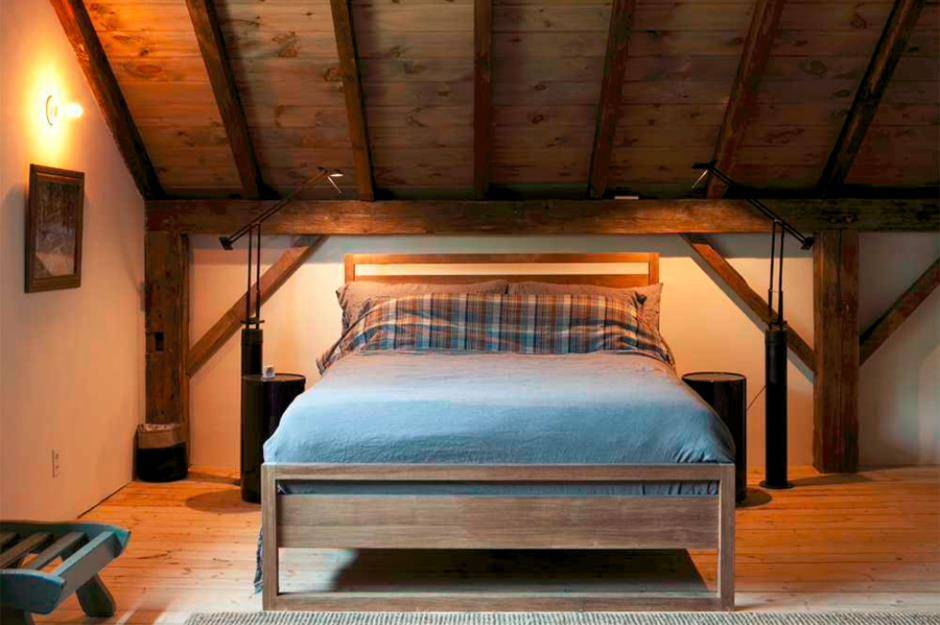

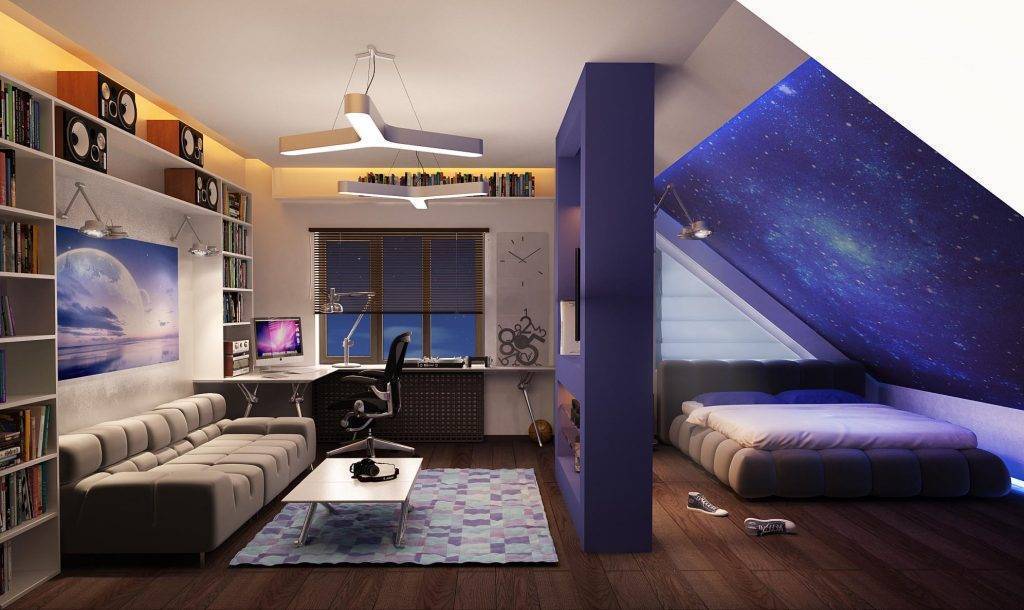

Интерьер дома с мансардой
При планировании интерьера мансарды есть только одно существенное ограничение – это ее конфигурация с учетом скатов и расположения окон. Если помещение небольшое, выбирай минималистичные стили – они смотрятся легче и воздушнее. Если у тебя большая и просторная мансарда с высоким потолком – креативно и интересно выглядит лофт с открытыми балками и коммуникациями.
Для интерьеров домов с мансардой словно созданы все стили, тяготеющие к натуральным материалам и светлой гамме. С деревянными стенами, потолочными балками и необычными окнами идеально гармонирует и прованс, и скандинавский стиль. А если ты ищешь ту самую тонкую грань между практичным функционализмом и классической эстетикой – в твоем распоряжении весь современный стиль (контемпорари).
Преимущества и недостатки балконной пристройки
Чтобы понять, стоит ли вам делать на мансарде балкон, задумайтесь о предназначении загородной усадьбы. Если это дачный домик для проживания во время сезонных работ, то особой необходимости в дополнительном строительстве вы не увидите. Другое дело усадьба для постоянного проживания, тогда обустройство мансардного балкона обернется расширением полезной площади дома при минимуме затрат. Чтобы принять правильное решение, стоит ознакомиться с плюсами и минусами пристраиваемого элемента усадьбы.
Преимущества мансардных балконов
Наличие коммуникаций в зоне первого этажа значительно упрощает подведение их к дополнительному жилому пространству, обустроенному выше. Из положительных моментов реконструкции хозяева особняка получат:
- эстетично оформленный выход на улицу, улучшающий внешний вид усадьбы;
- дополнительное жилое пространство, обустроенное по собственному желанию;
- неожиданный бонус в виде навеса над крыльцом или террасой.
Также балкон в кровле мансарды сократит расходы на отопление коттеджа за счет исключения тепловых потерь через пространство чердака, станет источником полноценного его освещения.
Минусы мансардных балконов
Основным недостатком строительства пристройки можно назвать необходимость переоборудования кровельной секции усадьбы. Это не только утяжелит финансовые затраты, но вызовет необходимость дополнительных расчетов. Монтаж балкона в частном доме может привести к следующим проблемам:
- нарушению теплоизоляции помещения из-за непрофессионально составленного проекта:
- увлажнению плиты перекрытия по причине скопления на ней снега или дождевой воды;
- непроизвольному загрязнению внутреннего пространства коттеджа.
Разновидности
Есть четыре типа конструкций такого вида.
Фронтонный
Конструкция на стороне фасада. Может быть выступающим или встроенным (как лоджия). Во втором случае балкон заберет часть мансарды, уменьшив ее. Сделать фронтонный балкон можно только во время строительства второго этажа. Стропила для крыши должны быть висячими.
Фронтонные — которые возводятся на передней части мансарды
Поскольку фронтонные модели обычно не остекляют, важно позаботиться о гидроизоляции. Стена, которая отделяет мансарду от пристройки, не должна быть тяжелой
Иначе высокая нагрузка на плиту приведет к разрушениям.
Кровельный
Это ниша в скате крыши, огороженная стенками, перилами и козырьком. Площадь такой конструкции ограничена объемом выреза в кровле. При этом пристройку углубляют так, чтобы выход был достаточной высоты для среднего человека.
Отличие кровельных балконов в том, что их площадь ограничена размером выреза в крыше
Торцевой
Можно сделать только во время строительства самого дома. В области крыши оставляют открытое место – проем. В этом месте возводят стену, где будет выход на балкон. Окон у подобной конструкции нет. Однако можно сделать стеклянную дверь, которая будет запускать свет в помещение.
На незакрытых участках устраивают пол балкона, а также боковые и переднее ограждение
Современные конструкции

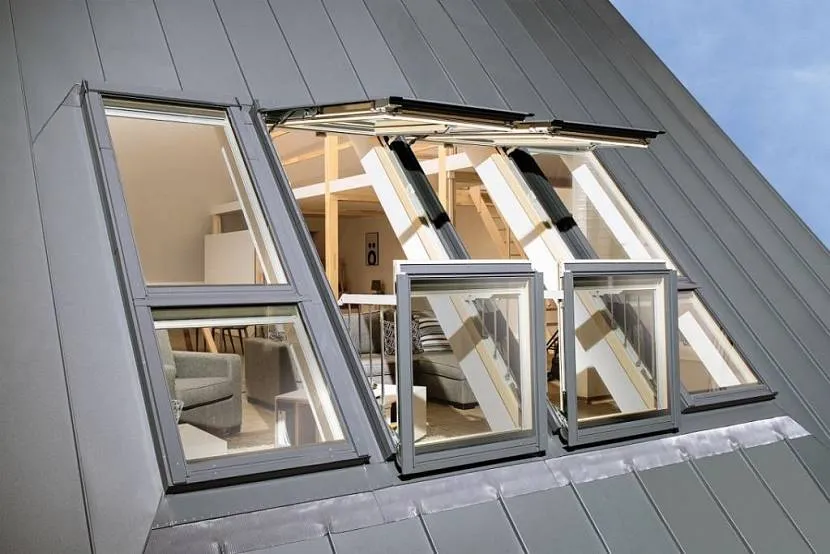

К таким относят балкон-окно. Есть два его варианта: статичный и выдвижной. В первом случае в крыше делают пол-площадку, выходом на которую будет большое окно.
Окна-балкон – относительно легкий способ организовать прямой выход на свежий воздух из дома
При выдвижном варианте окно разламывается: нижняя створка выдвигается вперед и трансформируется в площадку с перилами, а верхняя часть открывается вверх и служит крышей.
Оборудовать такой балкон можно лишь на крыше с наклоном в пределах 35°-53°
Оконные створки устанавливают между стропилами, чтобы сохранить целостность стропильной системы. Чтобы сделать балкон больше, можно установить рядом два окна.
Наиболее простой в реализации вариант – фронтонный тип.
Как составить чертежи окна-балкона
Иногда в кровельной части каркасного, бетонного или кирпичного малоэтажного здания обустраивают не заглубленный, а небольшой выносной окно-балкончик.
Чаще всего такой конструкцией оборудуют дачный дом. Но иногда этот вариант используется и в жилых загородных зданиях. Дом с мансардой и с таким окном выглядит очень красиво и современно.

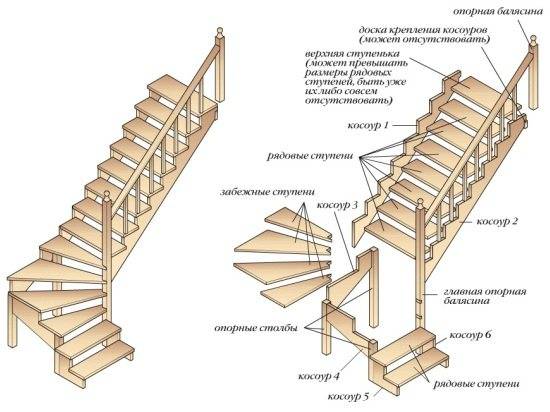

Схема устройства лестницы, ведущей с первого этажа на мансарду
Проект монтажа окна с парапетом также можно попробовать скачать на каком-нибудь сайте соответствующей тематики. Но в данном случае чертежи очень просто составить и самостоятельно.
Под такую конструкцию в скате чердака просто обустраивается проём. Само же окно-балкон приобретается отдельно. При составлении чертежей в этом случае следует прежде всего правильно рассчитать расстояние между стропилами. Шаг между ними должен быть равен ширине окна.
Схема устройства выносного балкона в частном доме
Стандартная его ширина обычно — 80 см. Довольно-таки популярны и раскладные варианты окон-балконов на 150 см. В любом случае под стропила на такой кровле, даже если она небольшая (дом площадью меньше 6х9 см), следует брать достаточно толстый брус (хотя бы 150 х 100 мм).
Если сделать шаг между стропилами кровли каркасного, кирпичного или рубленого дома более 80 см по каким-либо причинам невозможно или кв. метры самих скатов значительны, окно придётся заказывать по индивидуальным размерам.
Освещение
Чердак — это пространство, которое создает необычные варианты расположения. Ограниченные пространства и покатые потолки — большая проблема как с точки зрения выбора правильной мебели, так цвета и освещения. Как и в других комнатах дома, чердачное освещение основано на двух источниках — это естественный и искусственный свет.
Правильно освещенные комнаты кажутся большими, они также намного приятнее и позитивнее. В доме с практичной мансардой должно быть достаточно окон на верхнем этаже
Вы не можете переоценить важность искусственного освещения, которое должно быть грамотно спроектировано, желательно с помощью специалиста
Естественное чердачное освещение — окна на крыше
Окна являются основным элементом освещения на мансарде. Существует несколько типов окон, которые отличаются дизайном и функциональностью:
- Фасадное окно — в верхней стене здания. Его недостатком является то, что оно не обеспечивает освещения пространства, расположенного в глубинах чердака.
- Вертикальное окно в крыше. Это очень декоративный элемент отделки здания, но он плохо освещает интерьер.
- Крышный люк — особенно рекомендуется для небольших помещений, где вам не нужно открывать окна.
- Окно крыши — простое окно, встроенное в плоскость дердака. Чаще всего открывается вращением вокруг горизонтальной оси, проходящей через центр конструкции. Окно крыши обеспечивает наиболее ровное освещение в помещении.
- Крышные окна — это больше, чем просто естественное чердачное освещение. Они также создают впечатление большего пространства, обычно ограниченного скосами и большими поверхностями потолков.

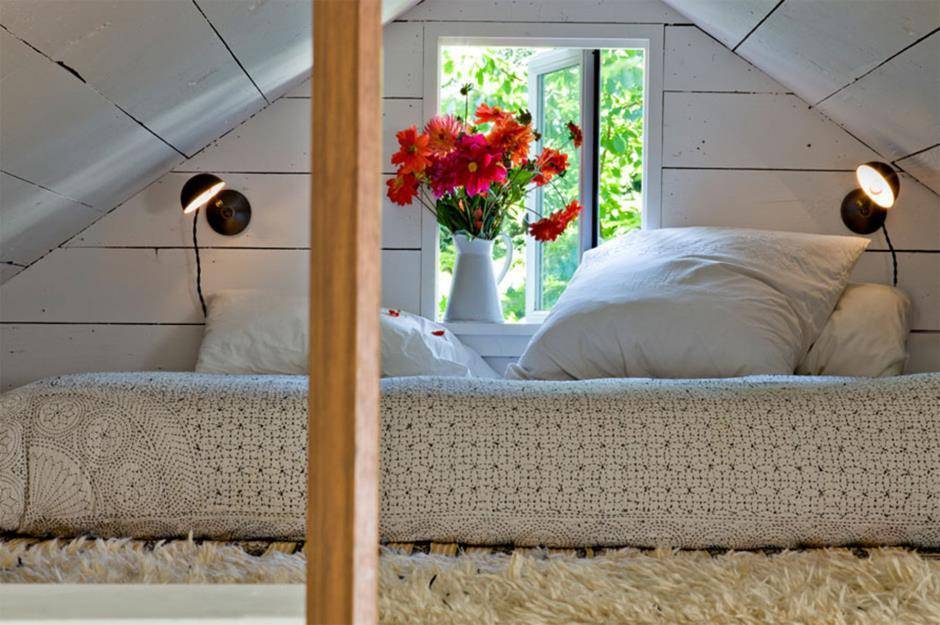

Искусственное освещение мансарды
Не каждый чердак позволяет повесить традиционные подвесные светильники. Если потолок высок под наклонной крышей, вы можете позволить себе лампу на длинном кабеле или с удлиненным декоративным мотивом.
Однако на чердаке лучше всего работают компактные лампы, которые не требуют большого пространства, например, плафоны и галогенные прожекторы. Их можно разместить как на неровных потолках, так и на стенах. Преимущество прожекторов заключается в том, что вы можете легко изменить направление света. Также очень просто прикрепить их к различным элементам конструкции крыши.
Чердачное освещение: что нужно помнить
Организация чердачного освещения часто является реальной проблемой. Запланированные электроустановки следует детально оценивать, также по соображениям безопасности. В отличие от обычного потолка, в крыше мансарды имеются элементы изоляции. Необходимо тщательно защитить провода, которые находятся в контакте с изоляцией, чтобы не было короткого замыкания. Лучше всего запаковать их в пластиковые оболочки и установить по крайней мере в метр от пола. Из-за перегрева ламп и рамок также не рекомендуется устанавливать галогены в гипсокартонных панелях.
Игра огней — светодиодные лампы на чердаке
На чердаке не должно быть темных углов. Для освещения выбранных частей комнат предусмотрена соответствующая установка светодиодных ламп, которые подчеркивают преимущества наклонов и нерегулярного пространства. Неразработанные, мрачные углубления также могут быть освещены хорошо подобранной напольной лампой. В качестве современного чердачного освещения идеально подходит двухточечная лампа. Один из ее лучей освещает участок для чтения, а другой — излучает более рассеянный свет на наклонном потолке.
Проекты домов с балконом
Балкон – изюминка дома или лишние проблемы?
В современной архитектуре балкон – это не просто привычный атрибут, это скорее неотъемлемая часть квартиры или гостиничного номера. Балконы широко востребованные, как в жилом строительстве, так и в офисном. Его наличие здорово упрощает и украшает нашу жизнь. Каждая семья находит свое предназначение балкону. Это может быть как подсобное помещение для хранения овощей в холодное время года, так и комната для отдыха. Часто на балконе обустраивают кабинеты, мастерские, маленькие зимние сады. В общем, все, что угодно. На балконе с красивым видом приятно выпить чашечку утреннего кофе или неспеша поужинать. Но, это ведь в многоэтажных домах. Хотя, последнее время, все чаще можно увидеть и частные дома с балконами, и Россия не исключение. В таком доме, вряд ли на балконе кто-то будет хранить картошку, ведь во дворе есть погреб. Не нужен он и для велосипеда, для этого есть гараж. Но и в частном доме должны быть любимые места, где можно почитать книжку или, завернувшись в плед, на ноутбуке посмотреть интересный фильм.
Балкон – это большое благо в любом доме. Всегда найдется ему хорошее применение. Но, чтобы это благо не превратилось в «головную боль», к его строительству нужен правильный подход. Проекты домов с балконом позволяют избежать многих ошибок при строительстве, и получить качественный и красивый результат на выходе. Особенность балкона в том, что это сооружение выступает за пределы фасада и держится на выступающих из стены балках. Отсюда и название «балкон», что на древневерхненемецком (balko) означает балка. Именно в проекте и закладывается вся необходимая информация и расчеты о том, какой толщины и из чего должны быть балки, как они крепятся в стене, какую нагрузку должны выдерживать. Когда строится новый дом, то тут еще проще. Достаточно купить готовый проект дома с балконом или заказать индивидуальный. Строиться дом все равно будет «с нуля», а значит, все изначально закладывается так как надо, и балки под балкон в том числе. Хуже когда балкон приходится пристраивать к уже готовому дому. Тут надо правильно все рассчитать и мастерски сделать, что бы и балкон крепким получился и стену не нарушить. В проект дома придется вносить изменения, чтобы он соответствовал фактическим постройкам.
Польза мансарды
Владельцы частного дома имеют много преимуществ перед жильцами квартир. Одно из них – наличие мансарды. Это уникальное помещение, что находится под кровлей. Она станет дополнительным пространством, которое можно использовать для самых разных целей. Вот что можно сделать на мансардном помещении:
- Детскую комнату.
- Комнату отдыха.
- Гостиную.
- Столовую.
- Спальню.
- Кабинет.
- Библиотеку.
- Спортзал.
- Оранжерею.
Получается, все, чего не хватает для частного дома, можно реализовать в мансарде. Дизайн продумывается заранее. Нужно только выполнить тепло- и звукоизоляцию. Примечательно, что мансарду можно сделать при проектировании частного дома, или же возвести ее в готовом доме. При необходимости меняется стропильная система и организовывается пространство внутри.
К тому же мансарда будет очень теплая, так как исходя из законов физики, тепло из дома поднимается вверх, обогревая помещение. И если при строительстве дома сразу же внести в проект мансардное помещение с двухскатной, вальмовой или с ломаной крышей, то затраты будут небольшими. Тогда будет проще оснастить ее балконом.
Конкретные примеры проектов домов
Теперь от теории можно приступить к практике. Сразу скажем, что выбор того или иного проекта будет зависеть от назначения постройки. Будет ли это многоэтажный большой коттедж, дача для сезонного проживания или же небольшой домик для двоих.
Проекты домов с мансардой 6х6 м
Если говорить о планировке 6х6, то чаще всего это садовый домик для проживания одной небольшой семьи. Его общая площадь будет равна примерно 50 м2 чего вполне достаточно для 3 человек. Специализированные компании, которые занимаются проектированием, предоставляют услуги по созданию проектов. Вот как может выглядеть проект дома с мансардой и верандой, размером 6х6.
В этом случае крыша двускатная, во фронтоне сделано большое стандартное окно (вместо него можно сделать и балкон), и еще есть дополнительные мансардные окна в дальнем углу. Это позволяет наполнить мансарду естественным светом. А вот как может выглядеть коттедж уже с балконом.
Преимущество таких небольших домиков в том, что они уютные, красивые и очень экономичные. На создание пойдет меньше денег, то же касается отделочных материалов и т. д. К тому же отопить небольшой домик проще. Поэтому коммунальные платежи сократятся. А при грамотной планировке небольшие комнаты можно сделать функциональными. Для этого используются встроенные шкафы, антресоли и полки.
Есть проекты, которые рационально используют место под лестницей. Чтобы оно не было пустым, там создают кладовую. Есть еще несколько хитростей: можно соединить ванну с туалетом, а кухню с гостиной. Вместо ванны поставить душевую кабинку. А если сделать террасу, то недостаток метров не будет особо чувствоваться.
Проекты домов с мансардой 8х10 м
Эти размеры уже позволяют разгуляться. Дом будет большим, а с мансардой пространства будет предостаточно. Ниже приводится пример подобного проекта.
Этот вариант предусмотрен на создания конструкции из кирпича или же из керамзитобетона. Мансарда оборудуется тремя комнатами, включает в семя санузел. Оформление комнат ложится на плечи хозяев. Они могут сделать их по желанию. Часто создают гостиную детскую и спальню. Благодаря большим окнам комнаты будут светлые.
Ниже приводится еще один вариант проекта. Это прекрасный вариант для тех, кто любит эко стиль.
Проекты домов с мансардой 9х9м
Если говорить об оптимальной планировке, то принято считать размер 9х9 м. Для классического дома проект содержит кухню, спальню, гостиную комнату, детскую и санузел. Что касается верхнего уровня, то он делается с учетом потребностей. Там может быть рабочий кабинет, комната отдыха, небольшой спортзал или мастерская. Внутреннее обустройство очень схоже с проектом 8х10 м, но немного другое очертание.
Теперь рассмотрим оригинальные варианты постройки домов с мансардой. Самими сложными являются проекты домов с эркером. Благодаря многогранному выступу строение получается оригинальным и индивидуальным.
Неплохо смотрится проект дома с цоколем и мансардой. Этот аккуратный домик будет радовать небольшую семью.
Если постараться, то можно сконструировать прекрасное жилище с мансардой.
Разновидность моделей: какие мансардные балконы бывают
Сегодня балкон на мансарде можно возвести тремя способами: в её кровельной части, со стороны фронтона и в виде окна (современный гибрид). В зависимости от этих методов выделяют следующие модели «вислых крылец»:

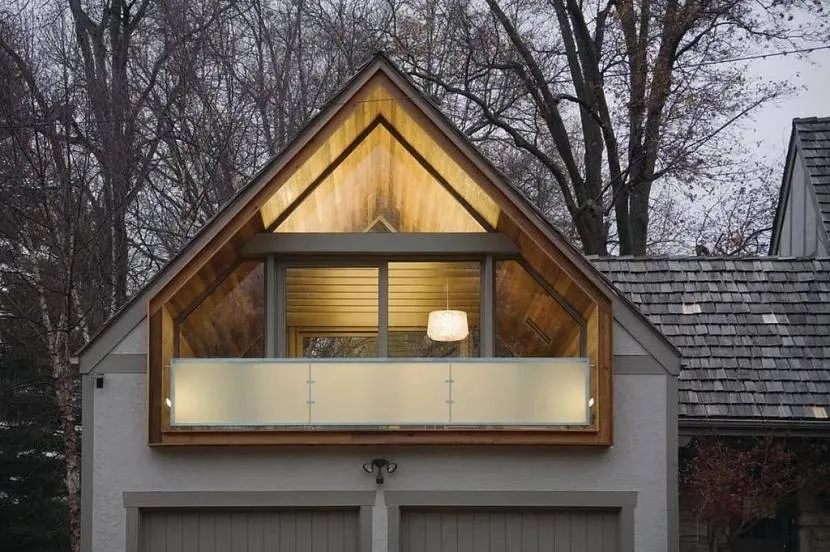

Фронтонные
Устраиваются в передней части мансарды. Их ширина почти совпадает с шириной дома, то есть является внушительной. В свою очередь эти балконы подразделяются на:

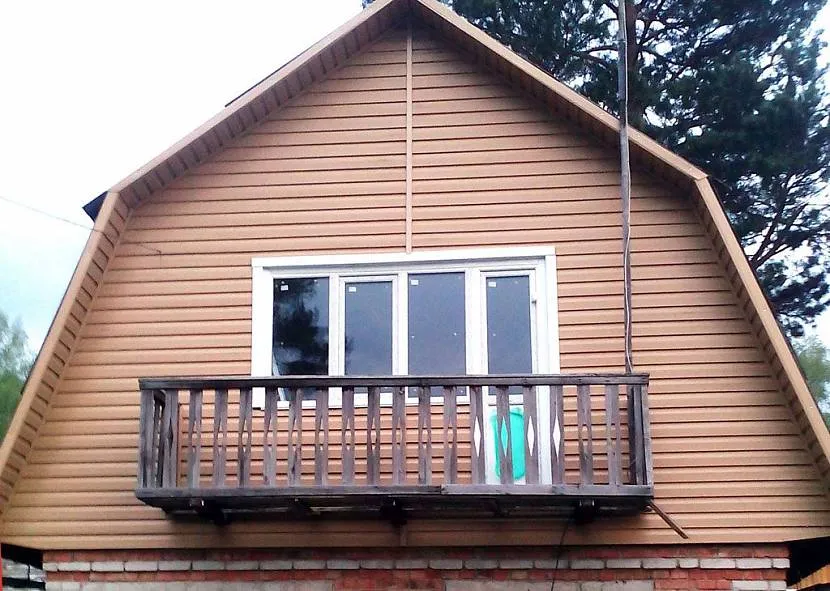

Выступающие вперёд. Их пол – это продолжение плиты за линией фронтона. Такие варианты можно получить только во время строительства здания. Имеется у них и один недостаток – ограниченность габаритов.
Выступающие вперёд балконИсточник roofs.club
Углубляющиеся внутрь наподобие террасы.
Минус такого балкона – захват площади мансардыИсточник apklovers.ru
Кровельные
Дачная крыша с балконом удобна в проектировании. Для создания такого балкона в кровле нужно сделать проём желаемой ширины и высоты. Последняя должна обеспечивать свободный проход. Далее монтируется дверь с перегородкой для входа на балкон с мансарды. Полученные при этом треугольные ниши закладываются кирпичом, стыки герметизируются.
Площадь балкона – это участок пола мансарды между крышей и возведённой перегородкой. Квадратные метры можно прибавить, уложив и надёжно зафиксировав выходящую за границы кровли бетонную плиту. Естественно, её нужно армировать по всему периметру для последующей установки крепкой ограды.
Мансарда с балкономИсточник lv.aviarydecor.com

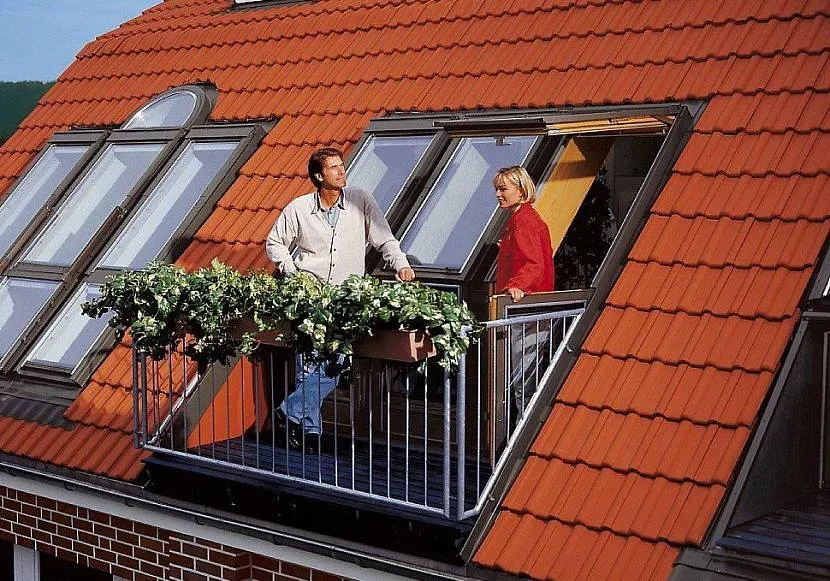

Окна-балконы
Такой гибрид – самое беспроблемное решение, но настоящим балконом его вряд ли назовёшь. Эта конструкция получается из трансформации мансардного окна и имеет две створки: нижнюю с верхней. Чтобы получить балкон, достаточно выдвинуть вперёд нижнюю. Она обратится в ограду с перилами. Створка верхняя, приподнятая до горизонтального положения, превращается в козырёк балкона. Разложенный балкон в мансардной крыше оснащён боковыми поручнями. При возвращении его в исходное положение они складываются и прячутся внутрь.
Окно-балкон – неидеальное изобретение. Если пойдёт дождь, а нижняя створка окажется выдвинутой, то вода попадёт в помещение.
Эту конструкцию невозможно украсить или озеленитьИсточник stroydekor.info
Фронтонные балконы
Такой вид балкона более похож на лоджию, ведь по своей ширине он равен ширине дома, а значит совсем немаленький.
Существует два типа фронтонных балконов:
1. Балконы, которые по своей конструкции выступают вперед. 2. Балконы, которые углублены внутрь, в виде небольшой террасы.
Первый тип фронтонного балкона (выступающий)
Пол балкона выполнен из плиты, которая выдвинута немного вперед от уровня фронтона дома. Такой балкон обычно возводят на момент строительства дома. Минус такого типа фронтонного балкона – некая ограниченность в размере балкона.
Второй тип фронтонного балкона (внутренний)
Потолок этажа, который находится ниже – это пол балкона. А крыша балкона – это, собственно, крыша самого дома, которая имеет более удлиненный фронтонный свес, чтобы обеспечить козырек для балкона. Простыми словами – балкон как бы отодвинут вглубь мансарды. У такого вида есть один минус – для своего расположения он забирает место от мансарды.
Существует несколько особенностей при установке внутреннего фронтонного балкона
1. Никаких сложностей или проблем, при строительстве такого балкона, нет. Все происходит довольно просто. Один из фронтонов крыши необходимо построить глубже, пропорционально ширине планируемого балкона. В таком случае, для крыши, применяют висячую стропильную систему. 2. Так как балкон не застеклен, необходимо позаботиться об изоляции от дождя и снега. Для этого плиту, что граничит между нижним этажом и балконом, покрывают толстым слоем утеплителя, сверху него укладывают слой гидроизоляции, а далее все это покрывают стяжкой. 3. Необходимо поставить балконное ограждение. Существует несколько видов, Вы можете выбрать любой по пожеланию, но самое главное, чтоб он подходил под общий дизайн дома, например: металлическое, деревянное, либо выстроить из кирпича. 4
Очень важно, чтобы стена, которая отделяет мансарду от балкона, не была громоздкой. Она должна создавать наименьшую нагрузку на перекрытие, которое находится между нижним этажом и мансардой
Это правило обусловлено тем, что скорей всего под ней нет несущей стены. А также эта перегородка не будет нести функцию несущей стены.
Из каких элементов состоит крыша в два ската
Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными
Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.
Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).
Стропила, по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.
Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.
Стропила, прикрепленные к мауэрлатуИсточник krysha-expert.ru
Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.
Опоры под брусок конька. Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.
Стойки под стропила. Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.
Прогон, он же брус, уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.
Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.
Затяжки. Это бруски, стягивают парные стойки (между собой).
