Как сделать калитку из профильной трубы своими руками? Нюансы создания и Пошаговая инструкция

Стоимость

При изготовлении калитки стоимость состоит только из потраченных материалов. Если рабочие инструменты имеются под рукой и не придется их закупать, то материал для калитки обойдется в 2,5 – 3 тысячи рублей.

Декоративные и функциональные детали не входят в эту стоимость.

Готовая калитка на заказ из профилированного листа стоит от 4,5 тысяч рублей. Профессиональная установка варьируется в районе 2,5 – 3 тысяч рублей.

Самостоятельное изготовление калитки или других сооружений из профилированного листа не требует высокого уровня мастерства.

Достаточно выстроить этапы работы, правильно составить чертежи и аккуратно их реализовать.

Облагораживание придомовой территории собственными руками – это не только экономия бюджета, но и полезный творческий процесс, который в итоге порождает результат для гордости хозяина дома.

Рекомендации по выбору материала

Приняв решение использовать трубу профильного сечения для изготовления, следует определиться с сортаментом, видом и размерами трубного проката. При выборе учтите следующие моменты:

• конфигурацию профильного сечения. Для изготовления предпочтительно применять профилированные трубы, имеющие квадратную или прямоугольную форму. Прокат овального сечения практически не используется;

  Удобно использовать трубу квадратного сечения для изготовления ворот

• материал, из которого изготовлена труба. Для бюджетных вариантов используйте прокат из углеродистой стали. Применение оцинкованных труб, отличающихся повышенной ценой, позволяет дополнительно защитить металлоконструкцию от коррозии;

  Трубу, покрытую цинком, легко отличить по внешнему виду — она более светлая

• метод производства. Изготавливаются сварные и бесшовные трубы, произведённые способом горячего или холодного проката. Учитывая повышенные затраты на приобретение бесшовных труб, оптимальное решение — применение сварных холоднокатаных профилей, характеризующихся стабильными размерами;
• толщину стенок профильного проката. При одинаковом размере сечения трубы, толщина стенки может отличаться более, чем в 2 раза. Для обеспечения прочности и возможности сварки необходимо использовать материалы с толщиной стенки не менее 1,5–2 мм. Применение более толстых труб увеличит затраты и повысит массу конструкции, что нецелесообразно.

Проанализировав критерии выбора, можно уверенно отдать предпочтение сварным холоднокатаным трубам с толщиной стенки 2 мм квадратного (25х25 или 30х30) или прямоугольного (20х40) сечения. Выбрав профильные трубы, приступайте к выполнению расчётов.

Обшивка

В качестве обшивки используют разнообразные материалы. Самым популярным является профнастил. Он легкий и удобный в установке. С какой стороны устанавливать лист – дело вкуса. Цвет также стоит подбирать под ваш забор. Крепится такой материал с помощью простых саморезов для металла.

Другой материал, поликарбонатный лист, является противоположностью профнастила. Его установка потребует дополнительной пары рук, так как нужны будут сварочные работы. Такой лист тяжелый, и хотя надежность ворот будет больше, стоит предусмотреть это на этапе изготовления каркаса. Так как дополнительный вес может послужить причиной деформации.

Пошаговая инструкция по изготовлению ворот из профильной трубы своими руками

Изготовление прочных ворот из профильной трубы требует выполнения таких этапов:

• предварительно следует провести замеры и подготовить чертеж с указанием размеров ворот;
• выполняется закупка материалов, подготовка оборудования, инструментов для проведения работ;
• выполняются подготовительные работы, устанавливаются опоры;
• проводится сборка рамы, которая затем обшивается при помощи выбранного материала;
• проводится установка петель, замков и прочей фурнитуры, монтаж автоматики, если это потребуется.

При расчетах конструкции необходимо учитывать, что оптимальная длина одной створки должна составлять 3 метра, если проездной проем больше, то лучше разделить конструкцию на две створки, например, при ширине проема в 4 м створки могут иметь размеры по 2 метра каждая. Во втором случае также можно установить одну трехметровую створку и калитку с шириной около одного метра (минимальная ширина калитки может составлять от 75 сантиметров). При расчетах также надо учитывать пространство, необходимое для установки опорных столбов.

Расчет параметров для уже смонтированного ограждения необходимо определять следующим образом:

• высота ворот, калиток должна быть аналогичной высоте общего забора, но в некоторых ситуациях допускается уменьшение высоты на 20-40 см;
• ширина ворот должна определяться расстоянием между двумя опорными столбами, на которые предполагается общее крепление каркаса.

На основе выбранных размеров составляется чертеж, после чего рассчитывается количество трубы для рамы, укосин и опорных столбов.

Сварная конструкция: как правильно сварить ворота

Решая, как правильно сварить ворота, необходимо предварительно составить схему сборки:

• перед изготовлением каркаса требуется нарезать профтрубы на составляющие определенной чертежом длины;
• подготовленные элементы очистить от ржавчины, отшлифовать края;
• выполнить подготовительные работы – в заранее определенных местах выкапываются ямы для установки опор ворот;
• столбы монтируются в подготовленные ямы на песчано-гравийную подушку и заливаются бетоном (необходимо сразу проверить вертикальность опор, на время застывания поставить поддерживающие подпорки).

Сварные ворота и калитка своими руками собираются при помощи общей рамы, то есть конструкция получается единой

Очень важно усилить углы каркаса, чтобы придать ему необходимую жесткость и стойкость к снеговым, ветровым нагрузкам. При сборке требуется пользоваться строительным угольником и уровнем, это даст возможность избежать перекосов и неточностей

Сварка осуществляется для элементов каркаса, установленных горизонтально, лучше всего это делать во дворе, очистив предварительно территорию. Для защиты обязательно используются рукавицы и маска сварщика, если опыта проведения подобных работ нет вообще, рекомендуется заказать выполнение этого этапа у специалистов.

После окончания сварочных работ поверхность металла и сварных швов зачищается от окалины. Далее швы необходимо обработать при помощи специальной грунтовки, защищающей металл от коррозии и прочих негативных внешних факторов. Это значительно продлит эксплуатационные сроки ворот и визуально сделает конструкцию привлекательной.

Следующим шагом является обшивка каркаса выбранным материалом, приваривание к столбам и каркасу петель, монтаж остальной фурнитуры, включая автоматику.

Вариант с резьбовым креплением

При сборке каркас ворот из металлической трубы можно крепить с использованием резьбового соединения. Такой вариант очень простой, его легко выполнить своими руками:

• элементы рамы раскладываются на горизонтальной поверхности;
• в соответствии с составленной схемой труба нарезается, после чего выполняется крепеж при помощи болтов (для этого в трубе предварительно надо выполнить ряд технологических отверстий);
• после сборки основной рамы необходимо выполнить декоративную обшивку, установить замки, петли, щеколду, при необходимости выполнить монтаж автоматики.

Как делать металлическую калитку своими руками: пошаговая инструкция

Справиться с созданием входной части забора можно и самому, если придерживаться рекомендаций и следовать основным этапам работ.

Создание чертежа

Грамотное планирование ограждения на бумаге ‒ возможность избежать ошибок на практике. При выборе размеров калитки учитывается рост и телосложение жильцов дома, чтобы проходить в дверной проем им было удобно в любое время года. На этом этапе решается, как и в какую сторону будет открываться дверь, выполняются расчеты расхода материалов.

Изготовление, сборка каркаса

Разберем пример создания металлического прямоугольного каркаса калитки. Для этого нужно хорошо владеть сварочным аппаратом. Без опыта за такую работу лучше не браться.

Порядок действий следующий:

1. Режут болгаркой куски труб подходящих размеров.
2. Заготовки зачищают от ржавчины, проходят защитной грунтовкой.
3. Полученные куски раскладывают на ровной горизонтальной поверхности в виде прямоугольника.

1. Зафиксированные куски труб прихватывают через небольшие промежутки. Во время сварки нужно соблюдать ровность углов, проверять, чтобы куски труб лежали перпендикулярно.
2. Берут заготовку из уголков с обрезанными краями под 45 градусов, аккуратно укладывают внутри каркаса и приваривают.
3. Еще раз проверяют ровность всех соединений, тщательно обваривают стыки кусков труб, уголков.
4. Как только каркас остынет, струбцины можно снимать.

Все места сварки, швы тщательно шлифуют, зачищают.

Приваривание петель

Для обычной калитки нужно купить петли качественные петли, предназначенные для распашных ворот. Приваривают их в строго вертикальном положении на одной оси.

Любой перекос вызовет трудности при открытии/закрытии, ускорит поломку калитки.

Сначала нужно приварить нижнюю петлю. Расстояние от нижнего края рамки до петли в среднем берется от 25 до 30 см. Делается это прихваткой, затем проверяется уровень. Если вертикаль соблюдена, то можно проходить сплошным швом.

Аналогичным образом на этой же оси, только на расстоянии 25‒30 см от верха рамки, приваривают верхнюю петлю. Петли должны прилегать к профилю каркаса.

После этого отрезают куски профиля нужной длины под укосины и приваривают их.

Крепление на петли каркаса калитки

Чтобы выставить каркас по уровню было проще, нужно взять ровный кусок бруса и уложить его между столбами на земле. Сверху него ставят сваренную раму в строго вертикальном положении. Для свободного открытия зимой расстояние от грунта до калитки должно быть от 10 см. На столбах мелом отмечают места крепежа ответных деталей петель. Детали проходят сварочными прихватками.

Сначала прихватывают нижнюю, после верхнюю петлю, проверяют легкость открытия, закрытия. После этого элементы проходят сплошным швом.

Установка фурнитуры

Теперь выполняется монтаж замка, других запорных механизмов (щеколда, крючок, засов).

Рекомендуемый уровень крепежа замка, ручки ‒ 90 см от грунта.

Ответная часть замка монтируется в столбе именно после навешивания полотна на петли.

Люди ищут:

• Врезной электромеханический замок на калитку
• Магнитный замок на калитку

Покраска

Все места сварки шлифуются. Чтобы ускорить процесс делать это лучше не вручную, а надеть на болгарку шлифовальный круг по металлу, а после обезжирить металл, покрыть слоем грунтовки. Спустя сутки рамку можно покрасить в подходящий цвет.

Обшивка каркаса

Металлическая рамка обшивается профлистом, деревянным или евроштакетником, листовой сталью (на выбор владельцев).

Дополнительной отделкой послужат кованые детали. Чтобы предотвратить попадание осадков, влаги в замок, сверху калитки можно оборудовать небольшой навес, козырек.

Врезка замка

Каждой входной калитке нужен замок. Выбор замков большой: от навесных до электронных. Но большинство замков врезные, они надежные, имеют много степеней защиты. При изготовлении рамы используют профильную трубу 40х20 мм, которая подходит для установки врезного замка.

Для удобства замок врезают, когда каркас еще не сварен и легко работать с заготовками. На 40 полочке, отступив от низа 90 см, делают разметку проема под замок с внутренней и внешней стороны.

Обустройство места под врезной замок

Для вырезания берут маленькую болгарку, устанавливают круг маленького диаметра, обычно это использованные круги. Разметку делают от центра профиля с запасом по 1 мм с каждой стороны.

Сначала делают продольные резы в профилированной трубе. Затем маленьким кругом делают небольшие поперечные надрезы с двух концов и посередине. Средний рез делают по диагонали, так легче прорезать планку. Затем посередине отверткой поддевают пластину. Зажимают край плоскогубцами и ломают по очереди две половины. Вырезают с двух сторон, внутри и снаружи. Подробно можно посмотреть на видео в конце статьи.

В собранном виде конструкция должна выглядеть представленным образом

Почему профиль?

Заборы, калитки, ворота при входе в гараж или на участок – обязательные элементы защиты частной территории. Но многие хозяева помимо защитной функции делают их эстетически привлекательными, украшая оригинальным неповторимым декором, воплощая в жизнь дизайнерские задумки.

Преимущества материала Профтрубам в качестве основного материала по праву отдают предпочтение большинство хозяев. Основные достоинства такие:

• небольшие затраты на покупку;
• прочность;
• удобство применения саморезов с металлом;
• эстетичный вид;
• умеренный вес;
• легкость сварки, нанесения защитных составов.

Но одновременно с положительными качествами требуется учесть слабые стороны:

• подверженность коррозии – проблему вызывает эксплуатация при повышенной влажности и попадание влаги;
• деформирование каркаса из-за использования в процессе сборки резьбовых креплений;
• неудобство при покрытии грунтовкой, что увеличивает длительность отделки.

Стоимость и вес

Соответствует размеру сечения, толщине стенок. Продаются в форме квадратов или прямоугольников. Размеры сторон варьируются от 10 до 180 мм, толщина стенки от 1 до 14 мм. Обычно в частном строительстве применяется 1-4 мм толщиной. Очень прочная, при этом максимально легкая. Аналог, но с круглым сечением весит больше минимум на 20%.

Самыми часто применяемыми видами для домашнего строительства являются:

1. Размером сечения 60 на 30 мм и 60 на 40 мм, толщина стенок 2 мм – для формирования столбов, каркаса. Средняя цена за квадратный метр 130-140 руб. за погонный метр.
2. Сечение 50 на 50 мм и толщина 2 мм для формирования рамы открытого типа и большой по размеру. Средняя стоимость 110 руб. за м2.
3. Самый популярный 40 на 20 мм толщиной 2 мм используются для укрепления. Стоимость 80 руб. за квадратный метр.
4. Если требуется облегчить, то предпочтение отдается сечению 40 на 20 мм и толщиной всего 1,5 мм. Цена 40 руб. за квадратный метр.

Образцы разных размеров Прямоугольная форма дает возможность удобного закрепления облицовки. Благодаря ей у ребер есть собственные ребра жесткости. Это упрочняет, позволяет выдерживать повышенные нагрузки. Это большое преимущество прямоугольного по сравнению с круглым.

Разработка чертежа

Начальный этап изготовления калитки – это проектирование, то есть разработка чертежа, который способствует подготовке необходимых материалов.

Если разработан правильный чертеж – калитка из профильной трубы будет прочная и красивая. Некорректный чертеж приведет к необходимости внесения изменений на стадии изготовления конструкции.

Для проектирования калитки потребуется:

• подобрать материалы для изготовления конструкции;
• определить ее размеры.

Высота калитки должна быть равна высоте забора. Допускается небольшое отклонение в сторону уменьшения. Оптимальная ширина конструкции 0,9-1,2 м.

Каркас калитки из профильной трубы будет более прочным, если его изготавливать из труб сечением не менее 40*20 мм. Для декоративных элементов можно использовать трубы меньшего размера.

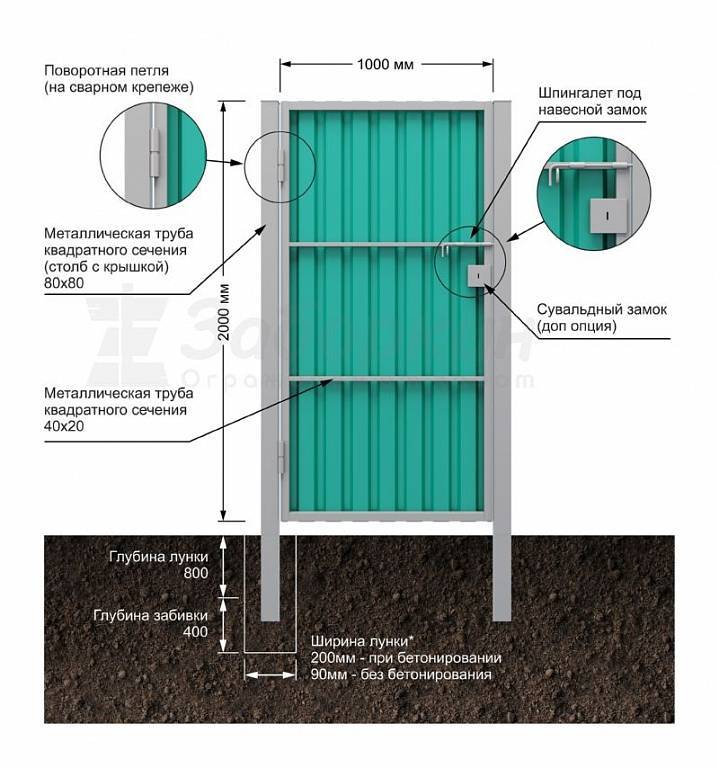

Готовый проект садовой калитки

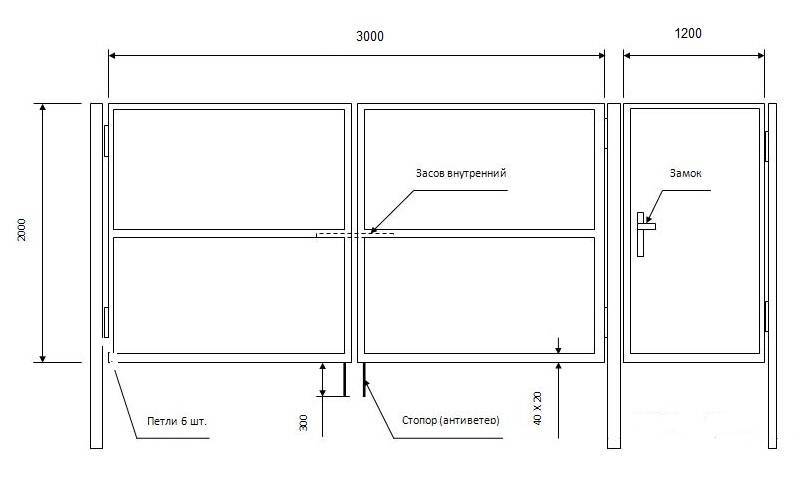

Рабочий проект

Несложный проект нужен для упрощения рабочего процесса. Простая схема поможет не забыть все параметры деталей, а также количество материала, которое надо купить. Существует два способа установки конструкции:

1. Одностворчатые ворота. Такой способ в основном используется для калиток или нешироких ворот. Это обусловлено рядом минусов. Появляется большая парусность — при ветре створку будет тяжело удержать, и возможна деформация петель. Придется усиливать каркас, а это повлияет на перекос опоры, поскольку образуется большая масса.
2. Двустворчатые ворота. Этот вид ворот более востребован. Можно избежать такой деформации, как в первом варианте, но появятся лишние расходы на изготовление конструкции на две створки, а также на дополнительные петли. Однако есть большой плюс — ворота более устойчивые и на столбы оказывают минимум нагрузки.

Чертежи ворот из профнастила своими руками должны учитывать ширину створок, конфигурацию каркаса и количество опор — их глубину и высоту. Также надо определить высоту и ширину изделия и указать в проекте, будут ли дополнительные декоративные элементы. Далее вычисляется величина калитки, которая может устанавливаться внутри ворот или отдельно. Учитываются зазоры между колоннами и конструкцией.

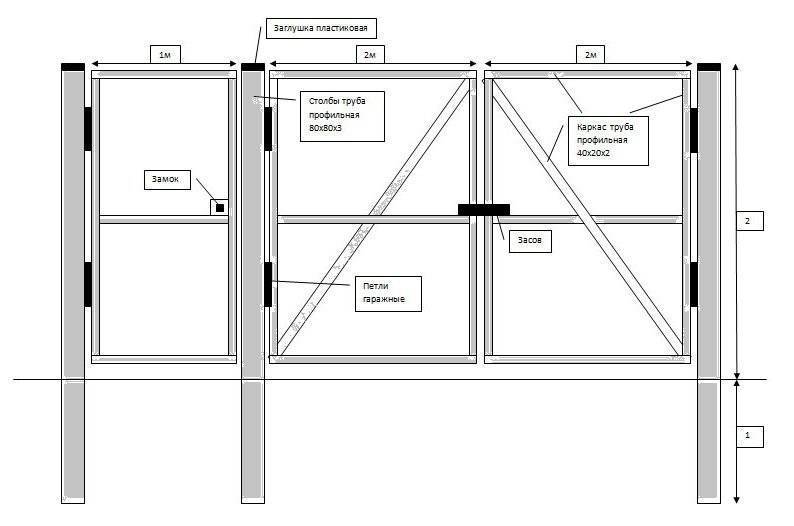

На схеме указываются места расположения шарниров, замка и шпингалетов, которых должно быть 3 штуки. Один шпингалет, горизонтальный — для калитки, а последние, которые фиксируют конструкцию, устанавливаются на нижнюю часть ворот в вертикальном положении. В обязательном порядке в чертеж ворот вносятся детали, усиливающие каркас створок. Надо определиться с их расположением. Будут ли они крестообразной формы или просто установятся по диагонали

В любом случае важно учитывать любую мелочь

Выбор обшивки

На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.

Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.

Беспроигрышный вариант — профнастил

Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.

Дерево — вне моды и времени

Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.

Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.

Металлическая отделка

Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.

Это интересно: изделия из профтрубы.

Металлическая отделка имеет ряд нюансов

Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.

Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.

Решив, из какой профильной трубы сделать ворота, подготовив план для намеченных работ и приобретя необходимые материалы, инструменты, можно приступать к работе. Самостоятельно и за короткий срок изготовить конструкцию несложно, главное — придерживаться пошаговой инструкции и выполнять все указания.

Изготовление калитки

Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.

После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.

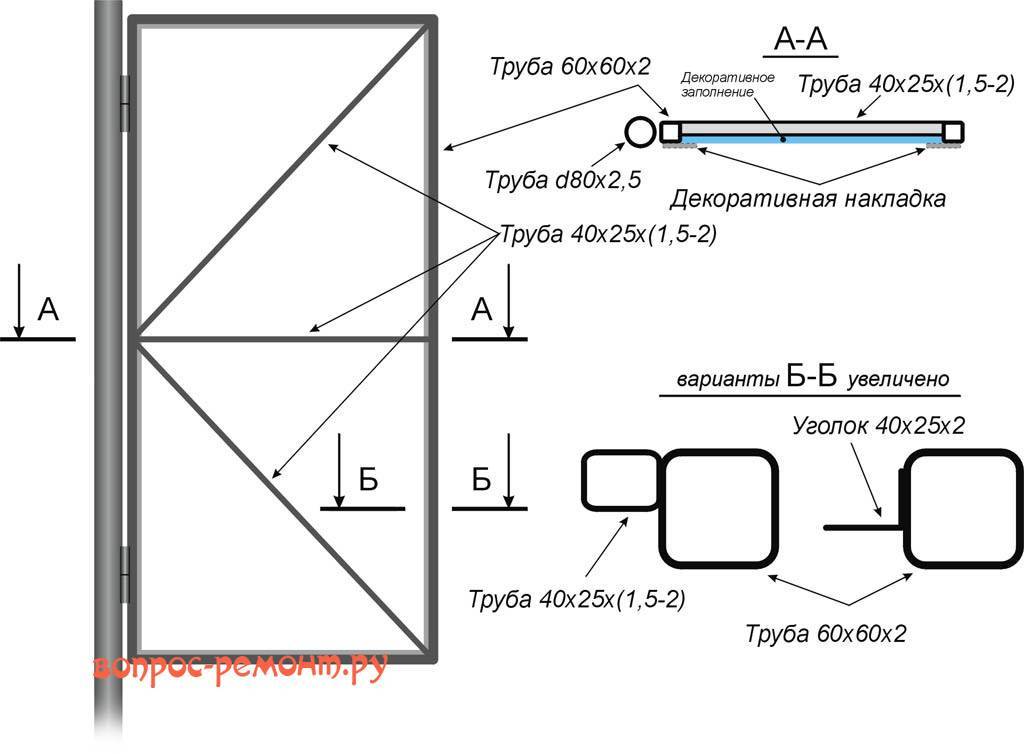

Схема изготовления калитки Источник dostup-zabor.ru

Для увеличения прочности конструкции рекомендуется приварить между столбами дополнительную перемычку. Если калитка будет высотой в районе 2 метров желательно приварить дополнительные ребра жесткости.

Основные этапы изготовления:

1. Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
2. Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
3. Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
4. К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
5. Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
6. Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
7. На готовую калитку крепится ручка и замок.

Пример изготовления калитки Источник metabox.by

Планирование и характеристики материала

Изготовление начинают с выбора типа ограждения. Собирают понравившиеся фото, делают эскиз, чертеж будущей входной группы. Их проектируют в одном художественном стиле, одной высоты.

Эскиз калитки с элементами ковки

В чертеже подробно указывают все размеры деталей, в которые входят профиль, замок, запоры, навесы, петли. Все тщательно прорисовывают, прописывают, чтобы во время сборки не возникали вопросы. Чем тщательней выполнен чертеж, тем впоследствии легче выполнить работу.

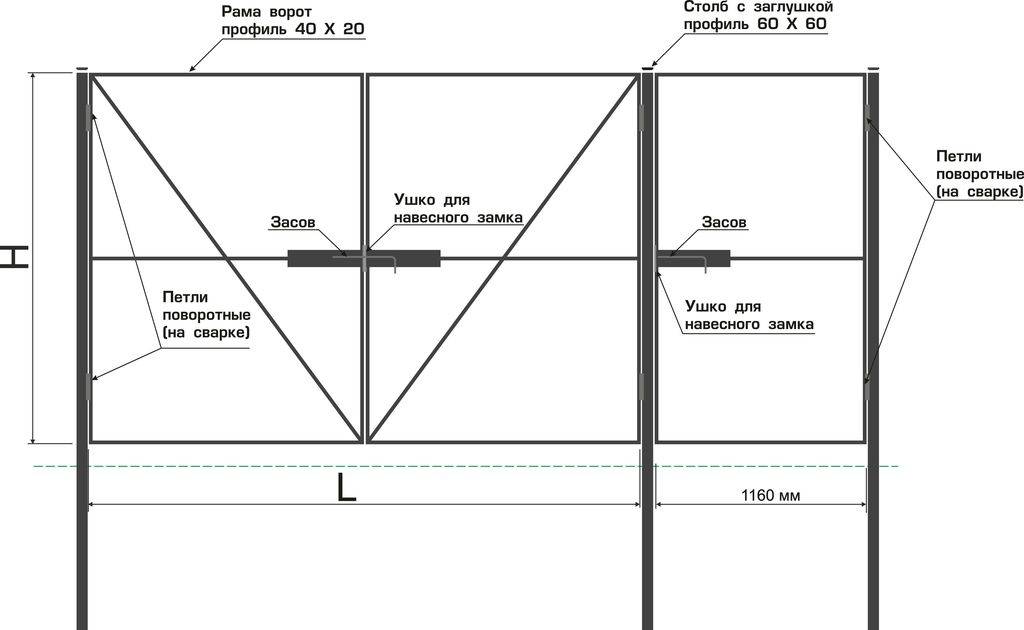

Схема возведения с точным описанием размеров входной группы и фундамента

Самый распространённый материал для изготовления рамы – это профильная труба. Она соответствует требованиям, необходимым для строительства:

• прочность;
• форма материала;
• цена.

Какую профильную трубу лучше использовать

При выборе важно обращать внимание на такие параметры:

1. Тип сырья. На производстве применяют нержавеющую, оцинкованную, углеродистую сталь. Сварка ворот из нержавейки не делается из-за легкости материала, неспособности выдерживать высокие нагрузки. Дешевле обойдется каркас из углеродистой стали, но оцинкованная рама прослужит дольше, поскольку сырье покрыто защитным слоем от коррозии.
2. Тип сечения. Выпускают трубы квадратного, прямоугольного, овального сечений. Последний тип редко используется в строительстве заборов.

Распространенные сечения профиля

1. Способ производства. Изготавливать трубы принято сварным методом холодного или горячего проката, бесшовным. Элементы горячего проката недостаточно прочные для ограждения. Для каркаса отлично подойдет менее дорогая холоднокатаная труба. Хоть бесшовный металлопрокат и считается самым надежным, но для забора из-за высокой стоимости применяется редко.
2. Толщина стенки. Оптимальной величиной считается 2 мм. Если опыта в сварочных работах мало, то лучше взять сталь 3 мм. Большей толщины брать не стоит, поскольку это усложнит монтаж и увеличит вес конструкции.

Обшивка ворот

После того как все створки смонтированы и их работоспособность проверена, их нужно покрасить. Это защитит металл от коррозии и придаст красивый внешний вид. Обычно профильная труба хранится где попало и на ней присутствуют следы ржавчины. Чтобы нейтрализовать коррозию можно воспользоваться преобразователем ржавчины или грунтовкой, которую наносят на ржавчину. После того как грунтовка высохнет, каркас можно красить.

Обшивка ворот профнастилом не только быстро делается, но и обойдется намного дешевле, чем любой другой способ. Изготавливая ворота из профнастила своими руками, можно выбрать любой понравившийся цвет листов. Начинать обшивку нужно со стороны замка, так она будет выглядеть намного красивее. Если длины листа не хватает по высоте, то целые листы нужно крепить сверху, а резанные располагать внизу. Листы к раме крепятся при помощи саморезов со сверлом, а между собой соединяются при помощи заклепок.

Распашная или раздвижная?

Все калитки можно поделить на два основных вида – раздвижные и распашные.

К достоинствам распашных относятся:

• простота сооружения;
• небольшая масса;
• доступная цена;
• эстетичный вид;
• надежность работы.

Распашная Но есть и недостатки:

• требуется обязательно чистить снег зимой;
• отсутствие звукоизоляции.

К преимуществам раздвижного варианта относятся:

• эстетичный вид;
• автоматическое функционирование;
• экономия пространства в сравнении с распашной.

Раздвижная Недостатки следующие:

• при отключении электроэнергии система перестает правильно работать;
• высокая цена;
• при поломке двигателя не так просто найти замену;
• сложность монтажа своими руками.

Окончательный выбор – это дело вкуса владельцев дома и участка. Многие отдают предпочтение традиционной распашной системе.
