Расключение кабеля для освещения в коробке: Как сделать своими руками – Инструкция

Как сваривать провода из скруток: что важно учитывать

Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.

Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.

Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.

Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.

Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.

При работе на высоте под потолком провода удобно расположить вниз.

На конце сварки образуется каплевидный сплав формой контактного шарика.

Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.

Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.

На что следует обращать внимание

Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.

Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.

После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.

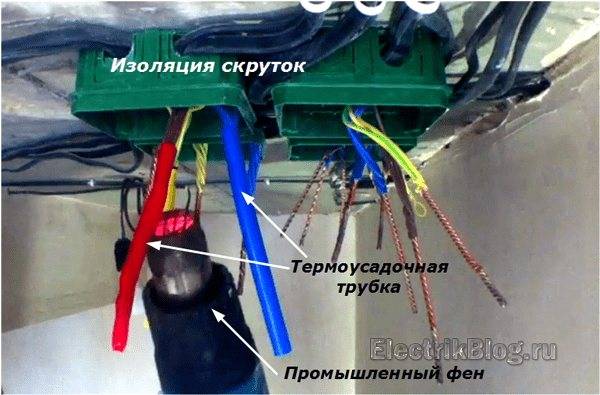

Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.

Затем провода укладывают в распаечную коробку, закрывают крышкой.

Высверливание подрозетников

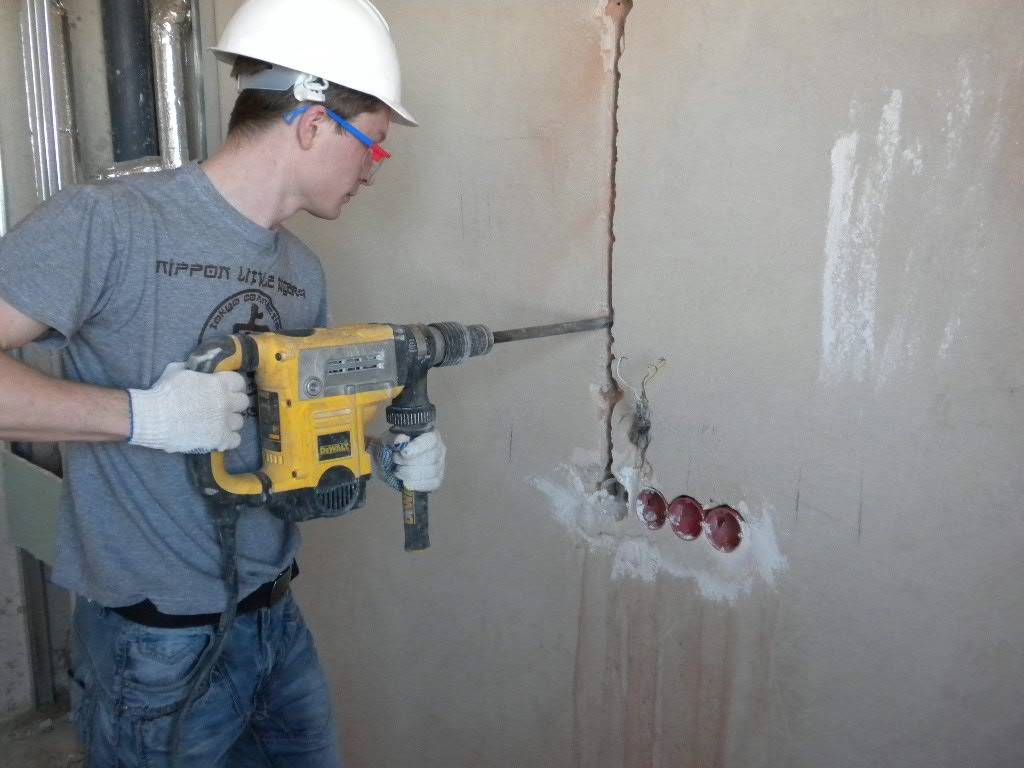

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Подключение силовых кабелей к розеткам

Для прокладки проводки в розеточной группе помещений рекомендуется использовать кабель марки ВВГ. В деревянных сооружениях прокладывают ВВГнг имеющий изоляцию из негорючего материала, есть импортный аналог этого провода NYM, но он существенно дороже.

При планировке учитывают максимальную мощность электроприборов подключаемых в розеточную группу, от этого зависит выбор сечения провода. Статистика и практический опыт показывает, что для квартиры или частного дома между распределительными коробками в розеточных группах укладывают провода сечением 4 мм2. От распределительной коробки до розетки 2,5 мм2, при условии включения обычных бытовых приборов не большой мощности, телевизора, утюга, холодильника, ручного электроинструмента и другой техники.

Расключение проводов розеточной группы в распределительной коробке

В распределительные коробки и подрозетники кабель заводится на 15 – 20 см, внешняя оболочка снимается до 10 см, изоляция с проводов на 5 см в распределительной коробке,  в подрозетниках до 1 см. Оголенные концы в распределительной коробке для соединения с розеткой скручиваются между собой двумя пассатижами. Оба провода совместно зажимаются возле окончания изоляции, и возле оголенных концов. Первые остаются в неподвижном состоянии вторыми делаются вращательные движения для скрутки пары или большего количества проводов.

От распределительного щита до розетки провода кабеля соединяются в соответствии с требованиями ПУЭ, по цвету. От фазного контакта идет красный или коричневый провод так же они соединяются в распределительной коробке и опускаются до розетки. Нулевые провода с голубой изоляцией и желто — зеленые соединяются по всей сети, начиная от шины заземления в РЩ.

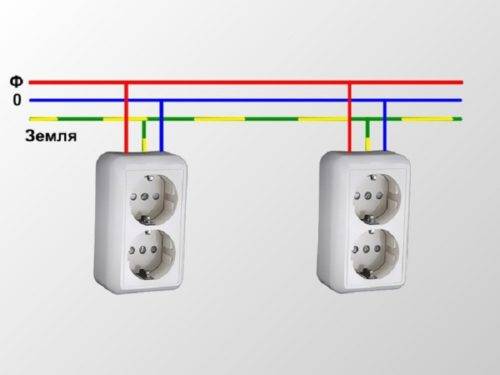

Подключение группы розеток

Розетка подключается к проводам, выходящим из подрозетника, фазный и нулевой проводник крепятся к контактам, в которые вставляется вилка от электроприборов. Заземляющий провод к контакту с обозначением заземления, способы фиксации проводов на контактах могут быть различны, это зависит от типа розеток.

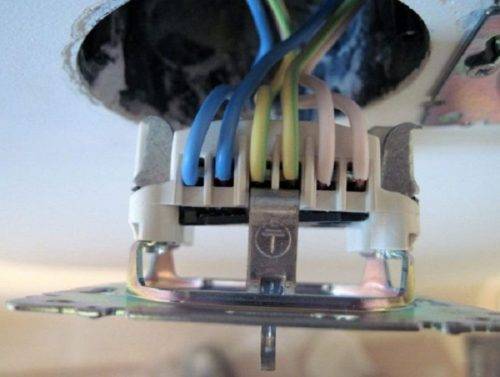

Подключение розетки к проводам в подрозетнике

Бывают контактные группы с винтовыми зажимами или пружинными. После подключения провода и корпус розетки упаковываются в подрозетник, вкручиваются распорные винты, все закрывается лицевой декоративной крышкой.

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым. Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

https://youtube.com/watch?v=pCCV7mVROjo

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

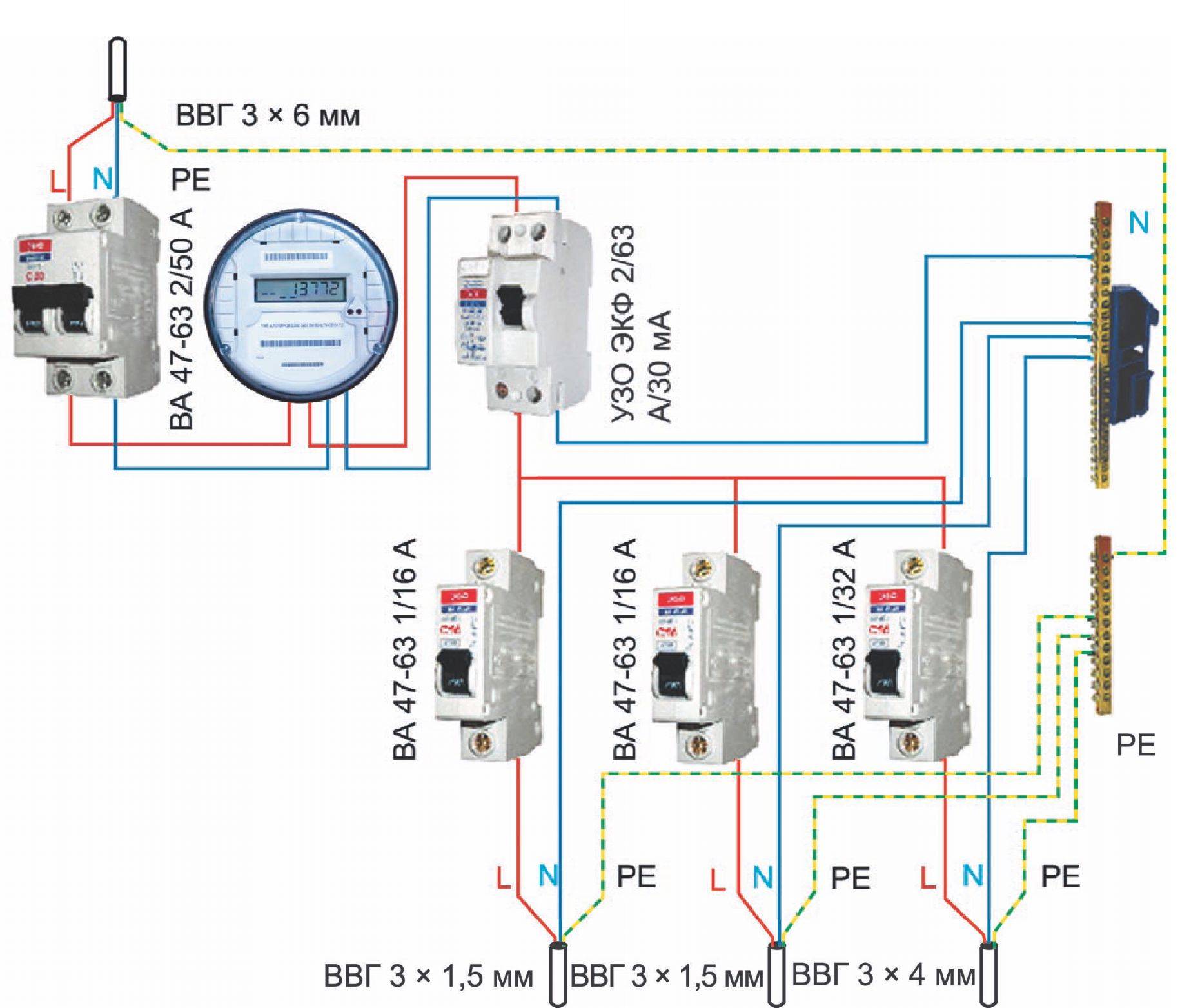

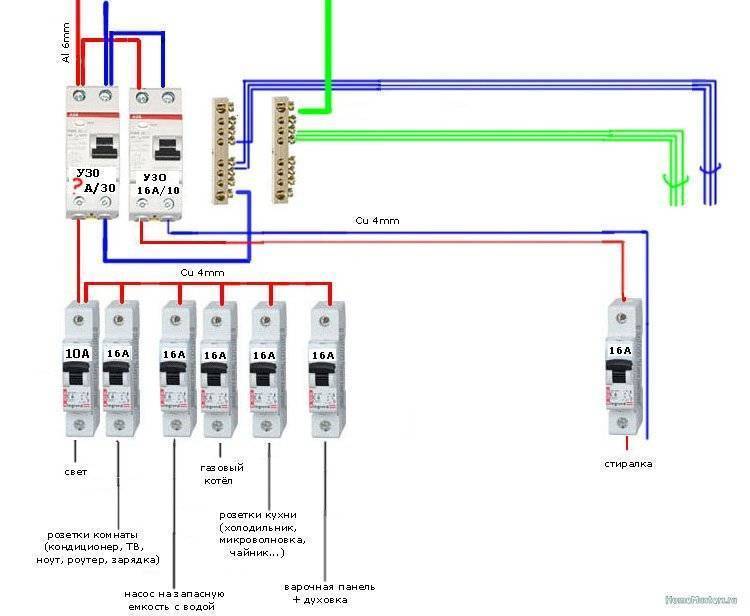

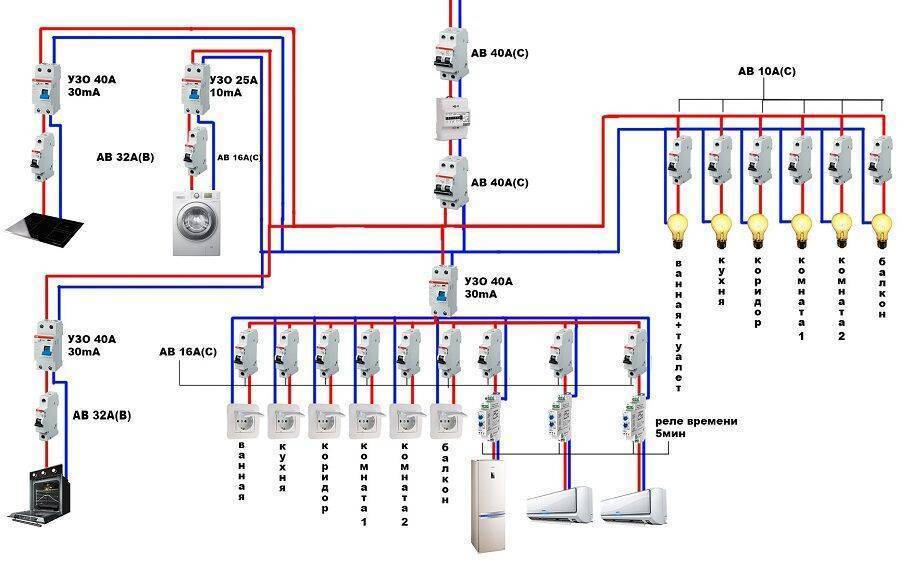

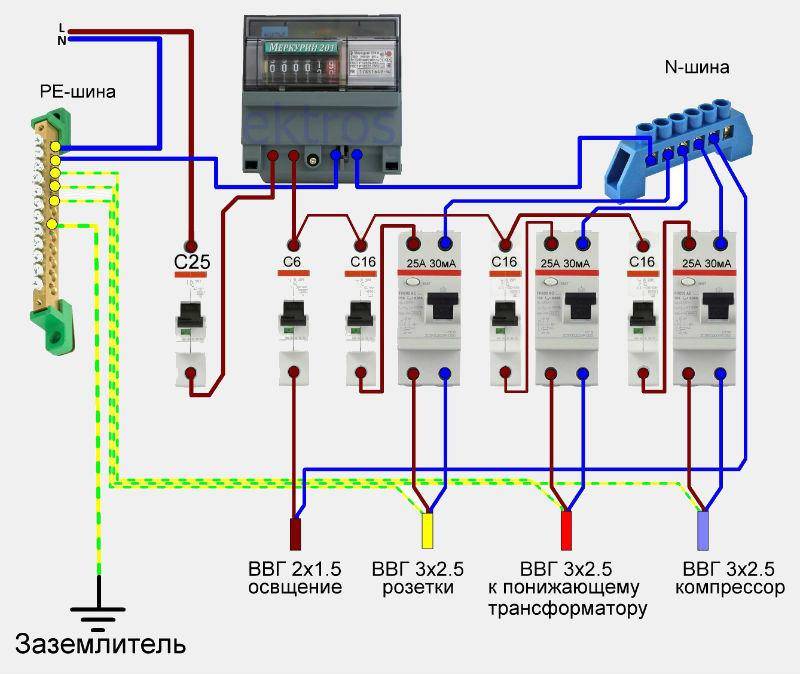

Виды электрощитков

По происхождению распределительные щитки делятся на собранные самостоятельно и производственного изготовления — оба вида комплектуются под определённые системы электроснабжения квартир.

Готовые щитки производятся предприятиями, специализирующимися на электромонтаже. Если приобретаемое в магазине готовое изделие имеет сертификат, можно не сомневаться в качестве его комплектующих и сборки, но выбранный щиток должен соответствовать системе электроснабжения квартиры по всем параметрам.

Приобретать и устанавливать щитки сомнительного происхождения опасно – велика вероятность неотключения поврежденной цепи автоматически. Доверять безопасность жилья лучше проверенным производителям, например, ABB (Швеция-Швейцария), Makel (Турция), IEK (Россия), FOTKA (Греция). Но, чтобы быть уверенным в успешной установке своими руками даже высококачественного щитка, нужны опыт выполнения таких работ или помощь консультанта-профессионала.

Использование безымянной продукции китайского и турецкого производства следует исключить — экономия на безопасности не допустима. Кроме того, даже при качественных комплектующих такие мини-боксы часто бывают хрупки, а изделия белого цвета через несколько месяцев желтеют.

Самостоятельная сборка распределительного щитка производится из комплектующих с необходимыми параметрами — по схеме, выполненной под конкретную систему электроснабжения. Приобретается мини-бокс нужных габаритов и конструкции, в котором компонуются и монтируются необходимые комплектующие.

По материалу изготовления корпусы для щитков делятся на пластиковые, металлические и комбинированные. Для квартиры больше подойдёт мини-бокс из пластика – лёгкое изделие эстетичного исполнения, не требующее заземления.

При выборе распределительного щитка из нескольких равноценных вариантов лучше отдать предпочтение изделию с прозрачной дверцей мини-бокса, позволяющей и в закрытом состоянии контролировать состояние автоматов визуально.

По способу установки мини-боксы подразделяются:

  • наружные (накладные, навесные) – удобные при наружной проводке и в деревянных домах, простые в установке, но занимающие определённый объём;
  • встраиваемые – более эстетичные (монтируются заподлицо стене), но сложные в установке, так как требуют устройства монтажной ниши.

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Как и в розеточных группах, цель методики сводится к уменьшению контактов, трудозатрат и повышению надежности. Можно для одноклавишных выключателей использовать двухжильные провода, но рекомендуется прокладывать кабель с тремя проводами. Это вызвано тем, что современные люстры, светильники имеют на корпусе клему для заземляющего провода, лучше выполнить все требования по безопасности.

Подключение сети с одноклавишными и двухклавишными выключателями

Для лучшего понимания на упрощенной схеме рассмотрим способы подключения, от распределительного щита до ближайшего выключателя прокладываем провод фазы, нулевую и заземляющую жилы тянем до осветительного прибора. Заземление крепится на корпус светильника, N – нейтральный провод на контакт патрона для лампы.

Фазный провод фиксируется на входящем контакте выключателя, с выходящего контакта прокладывается проводник на свободный контакт патрона для лампы. Все технология не хитрая, полное отсутствие лишних контактов и соединительных коробок. Если в осветительной группе несколько элементов в разных комнатах, в коробке первого выключателя делаем соединения и прокладываем линию дальше. Как и в розеточных группах соединения можно выполнить на клемах выключателя. В классическом варианте, контакты скручиваются, изолируются, упаковываются на дне посадочной коробки для выключателя.

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Пошаговая инструкция по монтажу электропроводки

Перед непосредственным началом электромонтажных работ в частном доме необходимо сделать еще два подготовительных мероприятия.

Подготовка инструментов и материалов

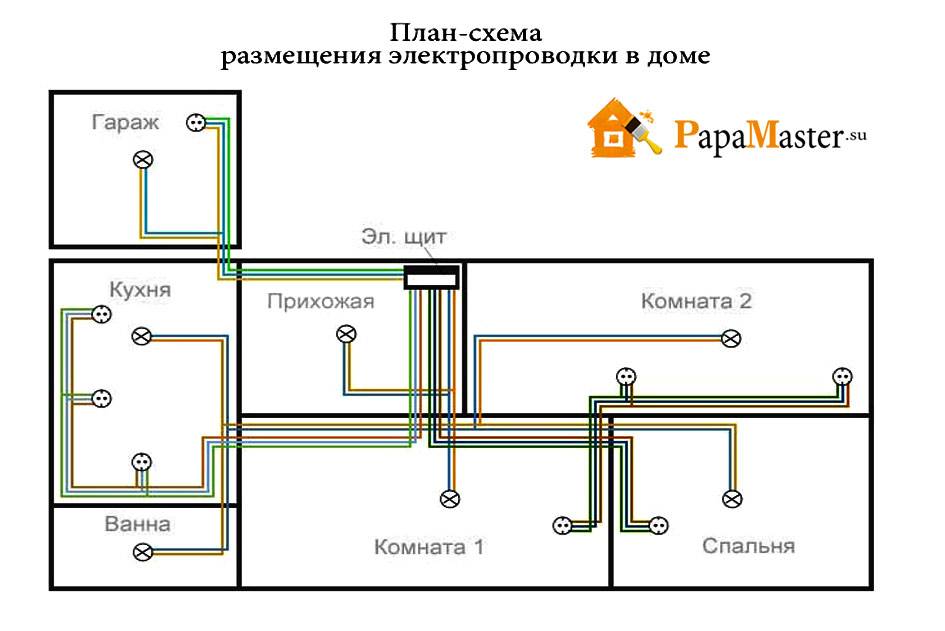

В первую очередь на основании выполненных чертежей и схем необходимо сделать детальный расчет количества всех основных материалов.

Причем надо заложить в него небольшой запас в 3-5 %, который пригодится при последующем монтаже. По возможности еще раз перепроверьте расчеты.

После того как убедитесь, что ничего не упустили, произведите закупку проводов и электроустановочных изделий в специализированной торговой точке.

А также подготовить необходимый комплект монтажного инструмента, куда обязательно войдут электродрель или профессиональный шуруповерт, углошлифовальная машинка, слесарный молоток, набор отверток, кусачки, пассатижи.

При прокладке проводки может потребоваться нож для очистки концов провода от изоляции и ПВХ-изолента. Всегда полезным в работе с проводкой будет индикатор напряжения или мильтитестер.

Разметка и штробление

Если весь материал в наличии и подготовительные операции выполнены, то смело можно приступать к непосредственному монтажу проводки, придерживаясь следующей последовательности.

Производим разметку всех мест будущей установки электрических приборов таких, как розетки, распределительные коробки, выключатели и осветительное оборудование.

Не забывая соблюдать рекомендации по расположению проводов, размечаем прохождение магистральных и ответвляющихся линий проводки.

Если применена схема скрытой проводки, то производим вырезание мест установки электроприборов с помощью дрели и специального резца и закрепляем их внутренности без облицовочных панелей.

По заранее размеченным линиям производим штробление стен.

Укладка проводов

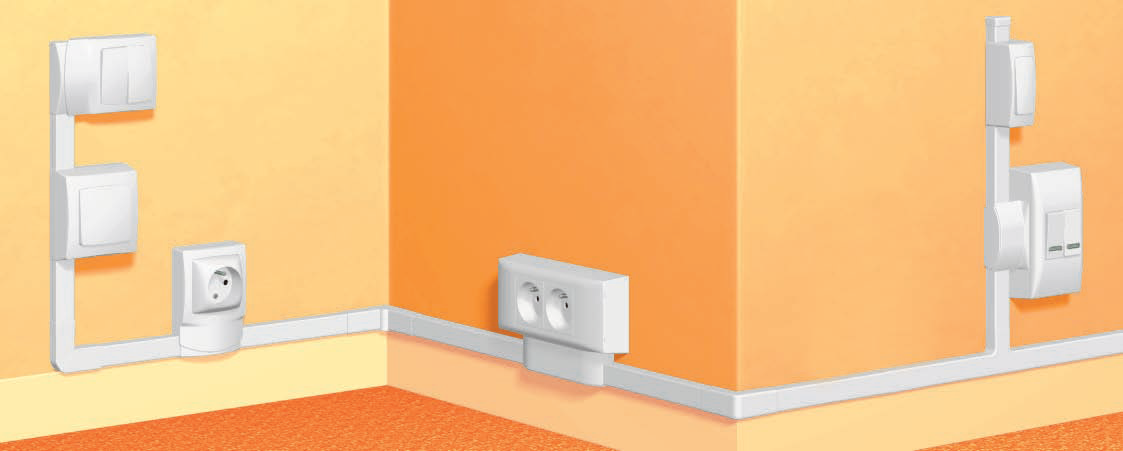

Далее, приступаем к укладке проводов в штробах или в кабель-каналах. Вот здесь и понадобиться запас кабельной продукции. Это определяется тем, что при измерениях с помощью рулетки и расчетах по чертежам бралась абсолютная величина размера исключительно прямо.

А при непосредственной прокладке проводов – они укладываются почти свободно лишь с небольшой натяжкой так, чтобы не была повреждена изоляция. Отсюда и появляется разница в расчетных и реальных размерах, которая и будет составлять примерно от 3 до 5 % от всей длины провода.

Не забываем оставлять концы проводов размером примерно в 3-5 см в местах подключения электроприборов.

Производим зачистку и подключение проводов к контактам установленных приборов, а также расключение всех соединений в распределительных коробках. При этом соблюдаем несколько правил.

У проводов существует цветовая маркировка. Синий цвет изоляции обозначает рабочий ноль, жёлто-зелёный – защитный заземляющий контакт, а фазный провод может иметь в основном белый, коричневый или красный цвет.

Через выключатель на разрыв должен идти фазный проводник, как и рекомендуется его подключение на центральный контакт цоколя светильника.

Проверка

По окончании прокладки проводки обязательно еще раз тщательно проверяем схему всех подключений. Производим проверку изоляции на предмет электрического пробоя. Эту операцию можно выполнить самому с помощью тестера, а можно пригласить специалиста с электроизмерительной лабораторией.

Если все нормально, то после установки облицовочных и декоративных панелей на электроприборы можно будет подключить к проводке напряжение в 220 В.

Если вы все правильно рассчитали, при этом учли рекомендации по электробезопасности, то ваша проводка прослужит долгие годы.

Что такое распределительная коробка

При установке электрической проводки в помещениях предусматривают монтаж специальных коробок для коммутации и разводки кабелей. Корпуса, изготовленные из эластичного пластика или тонкого стального листа, располагают в толщине стен.

Коробки можно крепить как в монолитных перегородках, так и в легких переборках из гипсокартона. Снаружи щиток закрывают пластиковой крышкой, не портящей внешнего облика стен.

Основные функции

Коробка позволяет:

  • соблюдать технику безопасности;
  • распределять проводку внутри помещения;
  • защищать соединенные кабели от повреждения.

Принцип работы

В распаечную коробку входит силовой провод, состоящий из 2 или 3 жил (нуль, фаза и опционально – заземление). К щитку прокладывают линии от розеток, приборов освещения или выключателей. Затем провода стыкуют в соответствии с назначением потребителей и разработанной схемой. Контакты защищают лентой, трубками или колпачками. При использовании клемм корпус колодки является изолятором, дополнительная обмотка не требуется.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и
производителем изделия.
