Надежны ли сваи фундамента из асбестовых труб: Монтаж своими руками: пошаговая инструкция

Из чего делаются столбчатые фундаменты?

Для того чтобы сделать для бани надежное основание, можно выбрать различный материал для устройства столбчатого фундамента. Это могут быть толстые столбики из предварительно обработанной древесины плотных пород, опоры из природного камня достаточных размеров, устанавливаемые под углами стен и в местах их пересечения. При наличии в достаточном количестве камней нужного размера можно сделать бутовый фундамент, а для наибольшей прочности – фундамент из монолитного железобетона.Не менее часто встречаются и столбчатые фундаменты из готовых бетонных блоков. Из чего бы вы ни делали фундамент, главное, чтобы он выполнял свою основную функцию – служил надежным основанием, имел достаточную несущую способность, а также был устойчив к коррозионному воздействию почвы и грунтовых вод.В этой статье рассмотрим устройство столбчатого фундамента из монолитного железобетона и асбестоцементных труб, который не составит труда построить своими руками любому человеку, не имеющему специальных строительных навыков.

Сваи фундамента из асбестовых труб

Один из вариантов недорогих, но достаточно прочных фундаментов под частное строительство. Однако, этот тип фундаментов подходит лишь для возведения легких зданий: домов из дерева (брусовых или рубленных), каркасных или щитовых конструкций. Возведение тяжелых зданий из кирпича на данном типе фундамента не рекомендуется.

Асбестоцементные трубы и фундамент и конструкция фундамента.

Фундамент из труб своими руками. Экономия и простота.

Многие строители видят недостаток этого фундамента из асбестоцементных труб то, что при его возведении нет возможности устроить подвальное помещение или подпол. На самом деле это позволяет сэкономить значительную часть бюджета и не закапывать сотни тысяч рублей, а то и миллионы, которые вы потратите на бетон, чтобы хранить зимой картошку. В наше время, данный тип конструкций пользуется популярностью, особенно в местностях с угрозой затопления.

Кроме того, многих подкупает не только экономическая выгода данного фундамента, но и предельная простота его сооружения, что немаловажно, если вы строите дом своими руками. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций.

Основные расчеты фундамента из асбестоцементных труб

В основе расчетов будет лежать:

количество асбестоцементных труб (по 1 на каждые 2,5-3 м.)
требуемая длина собственно труб (зависит от глубины промерзания грунта и планируемого возвышения над землей),
диаметр трубы (в соответствии с весом и размерами постройки),
необходимый объем бетона для заливки (для заливки десятиметровой опор диаметром 10 см. потребуется 0,1 куб.м. бетона, для опор диаметром 30 см. – 1 куб.м. бетонной смеси),
количество арматурных прутьев (3-4 на каждую опору).

Этапы возведения свай из труб

Площадка строительства расчищается по ширине будущего строения с отступом от внешних краев в 2-3 м. Верхний плодородный слой земли заменятеся песчанной смесью.

2. На подготовленном участке выполняется разметка будущего фундамента. Для этого в землю втыкаются колышки и протягивается веревка или леска, которая выравнивается с помощью уровня. Задача данной разметки – контроль за возводимыми опорами, которые должны стоять ровно и на одном уровне.

3. Далее начинается процесс установки асбестоцементных труб. На размеченном участке производится бурение скважин, которые по диаметру должны быть несколько больше диаметра самих труб. Для работы можно использовать бур ТИСЭ или обычный строительный.

4. На дно скважины насыпается песок, иногда требуется создание более широкой, чем диаметр трубы, бетонной подушки. Песок на дне утрамбовывается. Если заливалась бетонная подушка – есть смысл дожидаться ее затвердевания.

5. На дно скважины помещается гидроизоляционный материал, который будет бетонную смесь от потери влаги.

Заливка бетона в асбестовую трубу через сито

Когда все эти подготовительные мероприятия закончены в отверстие отпускают асбестоцементную трубу. Опору фиксируют в строго вертикальном положении и фиксируют распорками.

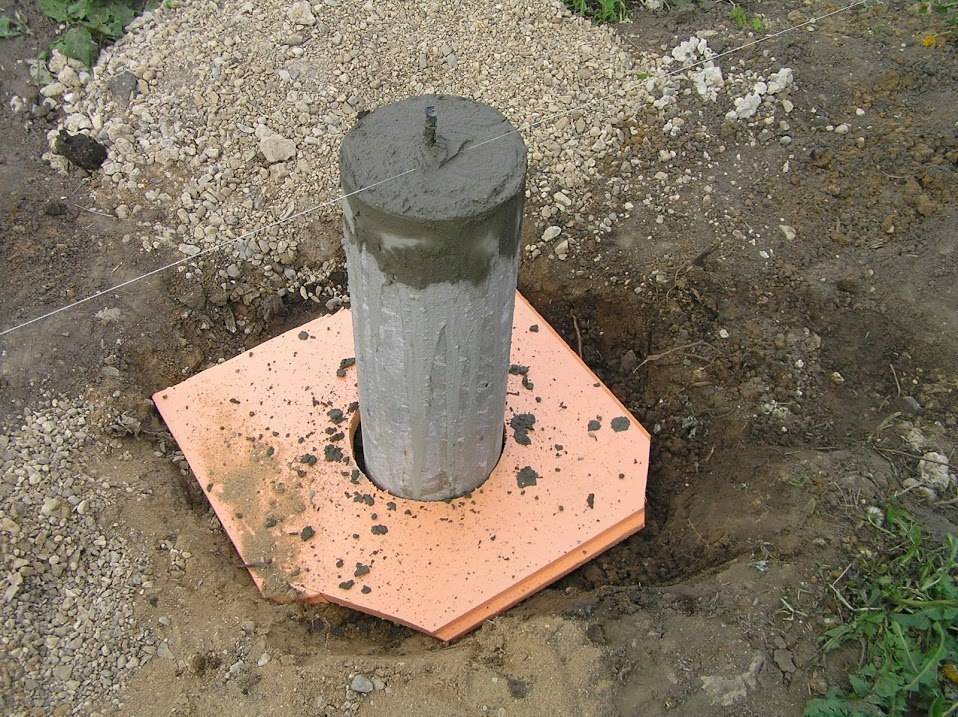

Как фиксировать асбестовую трубу для фундамента

Внутрь трубы помещается металлический каркас и порциями заливается бетон, смесь обрабатывается вибробуром для удаления воздушных мешков.

Далее пустое пространство скважины заполняется песком и утрамбовывается.

Заливка бетона через сито в асбестоцементную трубу

Время готовности свайного фундамента из труб

Набирает прочность фундамент из асбестоцементных труб до 28-30 дней, однако к работам по установке ростверка можно приступать через 14 дней с момента заливки последней опоры.

После установки всех опор и набора цементом прочности верхний слой фундамента из асбестоцементных труб сверяется при помощи лазерного уровня и, при необходимости, лишние части срезаются.

При постройке ростверка могут использоваться такие строительные материалы, кок дерево, металл или бетонная смесь. Самым же прочным будет монолитный армированный ростверк из бетона.

Вывод по сваям из труб

Этот тип фундамента из труб, которые изготовлены из асбестоцемента заслуживает особого внимания, ведь это наиболее дешевый тип фундамента, который вы в состоянии сделать своими руками. Не забываем, что фундамент такого типа подходит для легких каркасных или деревянных домов, а также небольших сооружений и бань.

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

Суглинки.
Глинистые.
Влагонасыщенные.

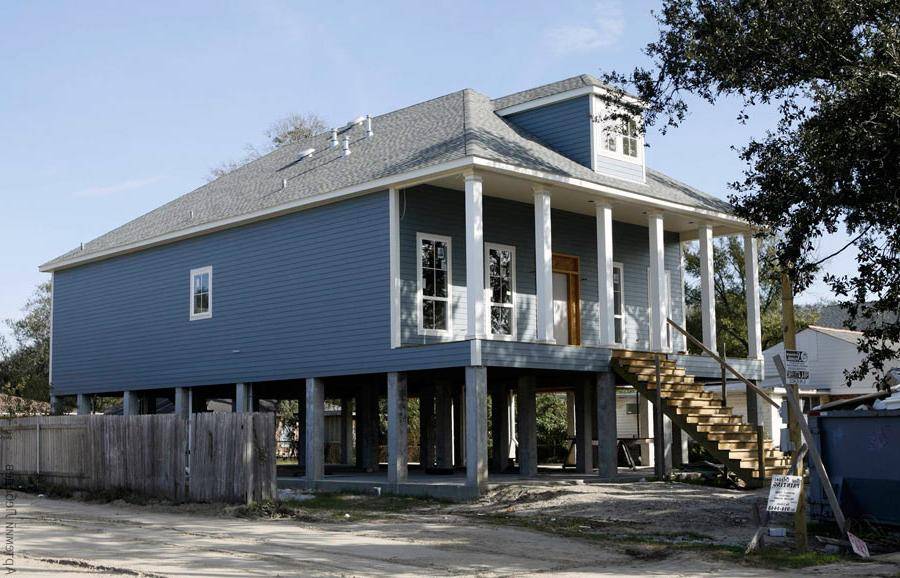

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента. Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас

Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.

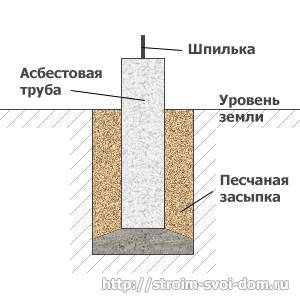

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

Столбы размещаются с небольшим выступом над почвой или вровень.
Опоры оснащаются ростверком.
Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Источники

https://InfoTruby.ru/primenenie/fundament-iz-asbestovyh-trub
https://pobetony.ru/stroitelstvo/fundament-iz-trub-asbestocementnyh/
https://OsnovaPodDom.ru/vidy-fundamentov/stolbchatyj-fundament/iz-asbestotsementnyh-trub
https://1beton.info/maloetazhnoe/fundament/iz-asbestotsementnyh-trub

Подготовка площадки

Подготовленная для заливки труба из асбеста

Прежде чем построить фундамент из асбестоцементных труб, необходимо правильно подготовить площадку.

Делается это так:

Приступать к постройке можно, имея готовый, грамотно рассчитанный проект.
На расчищенной площадке намечают места, где будут установлены столбы. Удобно разметить площадку, устанавливая на месте расположения столбов металлические пруты.
Теперь нужно отступить от границы будущего фундамента по 2 метра с каждой стороны и обозначить границы расширенного участка.
Теперь необходимо снять на размеченной площадке плодородный грунт, чтобы исключить прорастание растений под домом.

Достоинства и недостатки данного типа фундамента

К достоинствам можно отнести, опять же, финансовую доступность (рис. 2).

Рис. 2. Схема конструкции столбчатого фундамента.

Работа с землей практически не требуется. Не нужно ни выравнивать участок, ни рыть яму под фундамент. И скорость такой работы довольно высока. Можно приступать к дальнейшей работе почти сразу после установки фундамента, ведь такой конструкции нужно отстояться всего 6-8 дней, в отличие, к примеру, от ленточного фундамента, требующего почти месяц перерыва в работе. Кроме того, возвышение над грунтом на уровне 30 см дает возможность обезопасить дом от паводков и затопления (рис. 3).

К недостаткам относится сравнительная недолговечность такого типа фундамента. Простоит он примерно 70 лет. Например, фундамент, выполненный из кирпича, простоит почти в 2 раза больше. Такая конструкция применима лишь при строительстве малых построек, имеющих сравнительно небольшой вес. Чаще всего ими являются небольшие по площади одноэтажные дома. Зато такой фундамент хорошо подходит для срубов из дерева и каркасно-щитовых домов. Еще один минус – подвал в таком фундаменте точно не обустроить. Придется возводить подвал отдельной от дома постройкой. Наконец, дом с таким фундаментом нельзя строить в местностях, имеющих подвижные грунты или перепады высоты.

Этапы возведения: подробный инструктаж

Подготовительные работы

Перед тем, как сделать фундамент, необходимо изучить площадку, на которой будут проводиться строительные работы. Первым делом необходимо определить следующие факторы:

Предполагаемая общая масса всей конструкции.
Глубина промерзания грунта.
Особенности грунта на выбранном участке, а также характеристики слоев почвы.
Глубина залегания водоносных слоев.

Производим разметку

Затем с учетом всех особенностей территории, необходимо произвести разметку участка и обозначить те места, где будут располагаться будущие сваи. Чтобы трубы хорошо стали и сохраняли стабильное положение, делаются достаточно глубокие скважины. Самостоятельно их можно сделать при помощи бура, работающего на бензине, или с использованием ручного инструмента.

Бурение скважин

Трубы обязательно должны быть установлены по углам будущего здания, а также в местах, где будут пересекаться стены строения. Как правило, асбестоцементные трубы устанавливаются по периметру конструкции на расстоянии 1,5-2 метра друг от друга. Отверстия нужно бурить таким образом, чтобы их глубина была примерно на полметра ниже, чем глубина промерзания грунта. В среднем, глубина скважины получается около двух метров. Диаметр отверстия подбирается в зависимости от того, какова ширина труб. Установленные опоры должны подниматься над уровнем грунта на 50 сантиметров.

Армирование

После подготовки скважин и установки в них асбестоцементных труб необходимо произвести дополнительные действия для закрепления опоры в почве. Сделать это можно двумя способами:

Залить внутреннюю поверхность трубы и некоторые части вокруг нее бетонным раствором.
Закрепить опоры при помощи металлических прутьев.

В первом случае перед заливкой в трубу помещается арматура, которая выбирается примерно на полметра длиннее, чем сама труба. Арматура должна на 25 сантиметров быть помещена в почву, и на такое расстояние выступать наверху, над трубой. Затем все трубы внутри заливаются бетонным раствором. После того, как бетон просохнет, можно приступать к производству дальнейших работ.

Во втором варианте труба первоначально заливается всего лишь на третью часть. Затем сразу же ее поднимают на небольшое расстояние от дна скважины, чтобы часть бетонного раствора вылилась, образовав некоторое расширение внизу. После этого раствором заполняется вся труба до самого верха. При этом арматура не выступает наверху, вместо нее устанавливается специальная металлическая шпилька, которая выступает над поверхностью опоры примерно на 30 сантиметров. Именно к этой шпильке и будет крепиться остальная часть конструкции, в частности, ростверк.

При возведении фундамента конструкции из труб очень важно четко соблюдать технологию строительства. В противном случае основание будет перекошено, вследствие чего начнется деформация всего здания

Нагнетание бетона в скважину

Преимущества столбчатого фундамента

Столбчатый фундамент, несмотря на то, что занимает отдельное место в иерархии оснований, чем-то схож со свайным. Это вызвано тем, что оба вида (столбы и сваи) вкапываются в грунт и держат общую конструкцию дома или сооружения.

Для их усиления, иногда используют специальную стяжку, или монолитный тип фундамента, в зависимости от свойства почвы на участке где происходит строительство.

Его основные преимущества в следующем:

Но, несмотря на наличие стольких преимуществ, необходимо указать и на некоторые недостатки. Они состоят в том, что такой тип основания не подойдет для мощных конструкций и тяжелых строений.

Как было указано выше, речь будет идти о столбчатом фундаменте, который легко сделать своими руками. Специалисты рекомендуют такое основание, сделанное из труб. Исходя из этого, можно выделить три разновидности:

столбчатый фундамент из пластиковых труб;
столбчатый фундамент из асбестовых труб;
столбчатый фундамент с использованием металлических труб.

Каждый из них легко сделать своими руками, и об этом будет идти речь.

Как устроена опора из асбестоцементной трубы

Асбестоцементные трубы изначально предназначены для совершенно других целей. Они используются в системах дренажа, во внешней части канализации (в том числе ливневой), в качестве защитной оболочки подземных кабельных сетей. Это уже «народная» смекалка нашла для этих труб другое применение — из них стали делать столбы для фундамента.

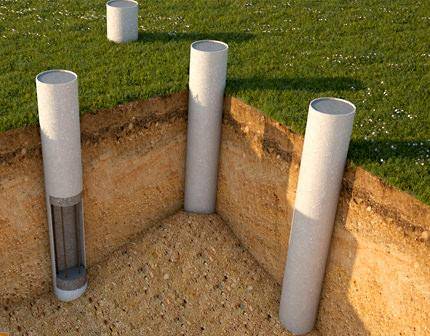

Устройство фундамента из асбестовых труб Источник pinterest.ca

Технология изготовления фундаментного столба проста:

В грунте бурят яму размером больше диаметра трубы.
Глубина ямы должна быть на 20-30 см больше расчетной глубины заложения фундамента, которая зависит от типа грунта и уровня его промерзания.
Дно ямы уплотняют, засыпают «подушку» из песка (или из щебня и песка).
Вставляют в отверстие трубу.
Выравнивают ее по уровню и фиксируют в вертикальном положении с помощью распорок.
Закладывают в трубу арматуру. Для труб большого диаметра это может быть связанный или сваренный объемный каркас. Для монтажа ростверка из железобетона арматура должна иметь выпуск за край трубы.
Заливают в трубу бетон. Уплотняют его.
Если для обустройства ростверка используется брус или бревно, то в конце заливки столба по центру в бетон закладывают анкер в виде болта или отрезка арматуры. Для монтажа ростверка из металлического профиля в бетон вставляют закладную пластину.

Фундамент из труб – конструктивные особенности

Среди разновидностей оснований свайного типа выделяется основа, выполненная на забетонированных трубах из асбоцемента. Такой фундамент на длительное время обеспечивает устойчивость зданий.

Одна из наиболее популярных конструкций столбчатого фундамента – фундамент из асбестоцементных труб

Он характеризуется определенными нюансами:

применением цельных труб, которые выполняют функцию стационарной опалубки, заполненной бетоном;
использованием в качестве материала опор цементно-асбестовой смеси в пропорции 18:15, смешанной с водой;
установкой опорных элементов длиной от 400 до 500 см и диаметром наружной части 12–53 см;
формированием основания с погружением в грунт колон в угловых участках строения и зонах стыковки капитальных и внутренних стен;
возведением основы на грунтах, подверженных затоплению и характеризующихся наличием твердого слоя на уровне не более 3 м от нулевой отметки;
незначительным уровнем нагрузки, которому подвержены сваи, воспринимающие вес зданий из древесины и каркасных конструкций;
значительным снижением расходов на сооружение трубчатой базы по сравнению со строительством бетонной ленты или монолитной плиты;
ускоренными темпами возведения, а также пониженной трудоемкостью работ.

Фундамент из асбестоцементных труб используют в регионах, склонных к затоплению – материал фундамента обладает необходимой для этого прочностьюГлавный элемент опорной конструкции – асбестоцементные трубы. От других видов опор они отличаются следующими моментами:

способностью воспринимать значительные сжимающие нагрузки. Это обеспечивается благодаря повышенному запасу прочности свай;
пониженным уровнем температурного расширения. Размеры опор остаются постоянными при температурных колебаниях;
уменьшенным весом. Облегченные опоры легко транспортируются, не требуют специального оборудования при монтаже;
стойкостью к коррозионному разрушению. Асбоцементные сваи не подвержены электрохимическим процессам, уменьшающим долговечность стальных опор;
простотой резки с помощью стандартного инструмента. Опоры на стройплощадке легко нарезать на заготовки необходимых размеров;
дешевизной. Пониженная цена трубчатых колонн уменьшает общий объем затрат по созданию свайного фундамента.

Особенности фундамента из асбестоцементных труб

Если в «тяжелом» кирпичном доме по проекту не нужен подвал, то его ставят на мелкозаглубленном ленточном фундаменте. Доказано, что совокупный вес нагрузки на основание компенсирует силы морозного пучения, которые стремятся «вытолкнуть» фундамент. У небольших легких построек такого баланса сил нет, и когда основание ленты находится выше линии уровня промерзания грунта, возможны различного рода деформации. Заглубленный же ленточный фундамент — это неоправданные расходы и избыточные несущие свойства, которые просто не нужны.

Мелкозаглубленный сборный столбчатый фундамент (из кирпича или строительных блоков) на пучнистых грунтах не подходит по тем же причинам, что и мелкозаглубленная лента. И самый простой способ — обустройство монолитного столбчатого фундамента из асбестовых труб с заглублением ниже уровня промерзания. Если сравнивать с другими способами и материалами, то этот вариант лучше по нескольким причинам:

У квадратного столба при одинаковой площади опоры больше площадь боковой поверхности, чем у круглой трубы, а значит сильнее воздействие сил пучения грунта.
При использовании труб не требуется установка опалубки и последующая распалубка.
Асбестоцементная труба сделана из армированного бетона в массе, поэтому она имеет собственную высокую прочность на сжатие и воспринимает часть нагрузки от строения.
По сравнению со строительными блоками или залитым бетоном у трубы более плотная и однородная структура, которая определяет более высокую устойчивость к воздействию влаги в грунте.

Асбестоцементные трубы Источник museme.ru А главное достоинство — скорость проведения работ.

Конструктивные особенности

Используя полые цилиндры, строители одновременно получают опалубку и жёсткий корпус столба. Такое основание обычно возводят на участках с высоким уровнем грунтовых вод, где практически невозможно рыть траншеи и котлованы.

Цилиндрические забетонированные стержни удобно использовать там, где можно пробурить скважины глубиной ниже залегания пучинистых слоёв почвы. Единственным ограничением для применения такого фундамента являются скалистые и крупнообломочные грунтовые основания.

Достоинства

Преимущества фундаментных опор перед другими видами фундаментов – это:

небольшие затраты на приобретение материалов;
незначительный объём земляных работ ограничивается бурением скважин;
фундамент возводится в течение одного – двух дней;
универсальность применения в различных видах грунта;
приподнятое здание над землёй защищено от подмыва во время весенних паводков и наводнений;
возможность установки фундаментных труб своими руками без профессиональной подготовки;
срок службы фундамента без усиления и капремонта составляет 50 лет и более.

Недостатки

Наряду с преимуществами трубные опоры в силу своих особенностей обладают определёнными недостатками:

слабая несущая способность не даёт возможность возводить строения из кирпича и других тяжёлых стройматериалов;
точечные опоры исключают строительство подвальных и цокольных этажей;
на участках с большими перепадами высот (2 м и выше) фундамент из труб не возводят.
