Питтинговая точечная коррозия: что это и какую опасность в себе несет

Что такое питтинг и чем опасна точечная коррозия металла?

Под такой коррозией понимают локальное разрушение металлоконструкций и разнообразных металлоизделий, работающих в морских и нейтральных водах и в других средах. Она чаще всего формируется тогда, когда основной металл характеризуется пассивным состоянием. Питтинговая коррозия (смотрите фото) описывается очень быстрым течением. Поэтому она нередко становится причиной возникновения точечного сквозного разрушения нержавеющих сталей.

Коррозия металлоизделия

Схема обычной питтинг-коррозии выглядит следующим образом:

• на поверхности металлических конструкций с защитной оксидной пленкой малой толщины происходит адсорбирование активных ионов, играющих роль активаторов процесса;
• в оксиде отмечается замещение некоторого количества кислорода указанными активаторами, что приводит к образованию комплексных поверхностных ионов с высоким уровнем растворимости;
• металл входит во взаимодействие с раствором из-за того, что имеющаяся пассивная пленка подвергается разрушению на отдельных участках, на которых потенциал поверхности имеет повышенный (по сравнению с основным материалом) отрицательный показатель.

В результате всех описанных процессов появляются локальные токи. Они приводят к заполяризовыванию нержавеющих сталей (при условии малого омического сопротивления пассивной пленки), которое запускает бурный анодный процесс в зонах образования питтингов. Анионы-активаторы при этом мигрируют к точкам коррозии, а восстановительный катодный процесс окислителя протекает на металлической пассивной поверхности.

Зона образования питтингов

Склонность сплавов и металлов к питтинг-коррозии обуславливается такими основными факторами:

• присутствие ионов-активаторов в среде и показатель ее рН (в кислых средах большинство нержавеющих сталей подвергаются рассматриваемому в статье типу ржавления);
• природа материала (точечному разрушению не подвергаются кремний, хром и молибден, а вот цинк, никель и алюминий коррозируют практически всегда);
• состояние металлической поверхности (если она шероховатая, изделие почти наверняка начнет ржаветь; чем лучше отполирована поверхность, тем меньше вероятность появления на ней точечной коррозии).

Кроме того, число питтингов повышается при увеличении температуры рабочей среды, в которой эксплуатируется металлическая конструкция.

2 Разновидности питтингов – какими они бывают?

По величине точечные поражения бывают обычными (размер питтингов – от 0,1 до 1 мм), микроскопическими (не выше 0,1 мм) и язвенными (свыше 1 мм), по форме:

• ограненные, цилиндрические, полусферические, полиэдрические;
• закрытые, поверхностные и открытые.

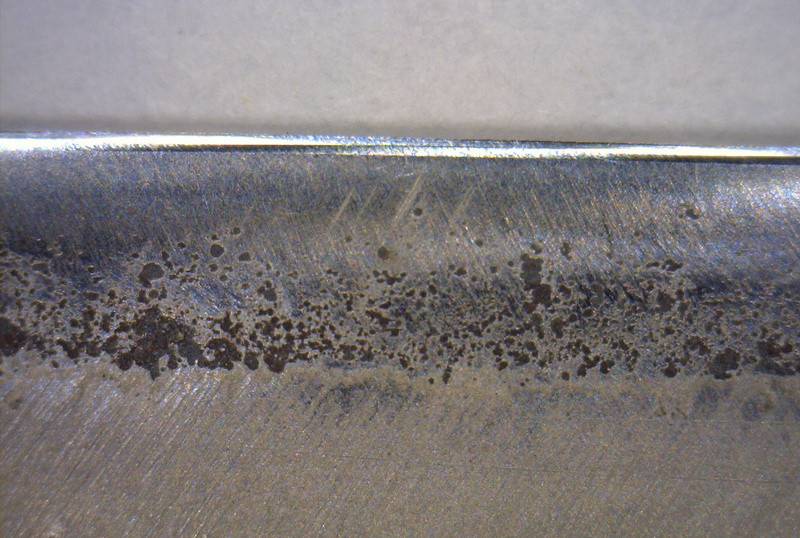

Неправильные по форме и ограненные питтинги, которые вы видите на фото, часто встречаются на поверхности нержавеющих сталей, на хромовых, алюминиевых и никелевых изделиях, на низколегированных и углеродистых сталях, а также на железе. Такие точечные разрушения имеют форму сложных многогранников, призм и пирамид. Конкретный же вид их огранки зависит от пустот решетки (кристаллической), которые формируются на первых этапах зарождения коррозионных проявлений.

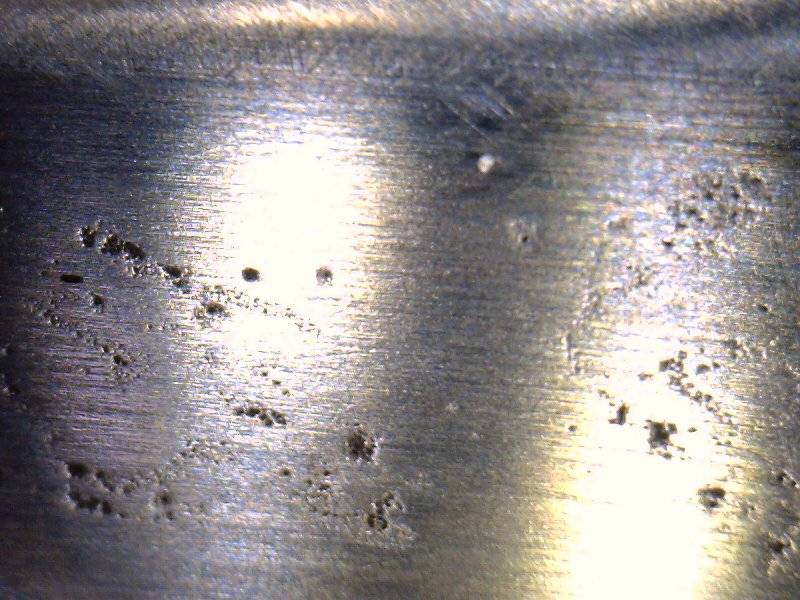

Точечные разрушения на поверхности нержавеющей стали

Полированные питтинги, как правило, характеризуются полусферической конфигурацией. Изнутри подобные разрушения описываются блестящей поверхностью. Она говорит о том, что растворение в оксидной пленке идет по схеме, примерно идентичной процессу электрополировки (то есть мы имеем дело с изотропным растворением, на течение которого структура материала не оказывает никакого влияния).

Чаще всего полированные питтинги отмечаются на изделиях из тантала, алюминия, железа, на нержавеющих сталях и конструкциях из кобальтовых, титановых, никелевых сплавов. В некоторых случаях слияние множества небольших по размерам ограненных питтингов приводит к появлению полусферических крупных разрушений точечного характера.

Способы защиты от питтинга

Существует ряд современных методов предотвращения коррозии, и многие из них применяются уже на стадии производства авто. Тем не менее, старые машины вследствие долгой эксплуатации, постоянного контакта с агрессивными реагентами подвержены ржавлению. Питтинг нередко возникает на различных деталях автомобиля: подшипниках, зубьях шестерен, а точки ржавчины на кузове и вовсе считаются распространенным явлением.

Механический способ

Данный метод включает советы по удалению уже имеющейся ржавчины при помощи шлифования, лазерной обработки, а также механическое нанесение барьерных покрытий (в том числе лакокрасочных). Выбор вида покрытия зависит от типа металла и условий его эксплуатации. Обычно используется техника цинкования или никелирования, но в промышленных условиях также практикуется хромирование, покрытие медью, серебром, алюминием, оловом, кадмием. Созданная пленка изолирует металл от окружающей среды и не дает ему контактировать с кислотами, кислородом, хлором, чем продлевает срок службы.

В продаже есть наборы для самостоятельного проведения цинкования металла. Вначале производят очистку детали от уже имеющейся ржавчины путем обработки преобразователями. Через полчаса средства смывают, изделие чистят, полируют, наносят слой специального раствора и подключают электрод с цинковым наконечником. По истечении определенного времени на поверхности металла будет создана тонкая цинковая пленка, которая не позволит ржавчине и дальше разрушать материал.

Химический способ

Основным химическим методом избавления от коррозии является ликвидация замкнутой системы растворами щелочей, сульфатов, хроматов. Принцип действия заключается в уменьшении кислотности и сдвиге реакции в сторону щелочной, в которой процессы коррозии останавливаются

Важно только контролировать выделение водорода, поскольку этот элемент сам по себе увеличивает риск появления питтингов

К сожалению, в быту полностью устранить опасность развития точечной коррозии невозможно. Есть шанс лишь ослабить влияние факторов риска. Лучше сразу правильно эксплуатировать изделие, не допускать повышения кислотности среды, чем можно продлить срок его службы на несколько лет.

Способы защиты от питтинга

Основные методики известны специалистам, и их реализация на производстве требует применения специального оборудования, материалов и технологий. Как защитить от питтинга нержавеющую сталь в быту?

• Тщательная полировка поверхности.
• Нанесение защитного покрытия. Кроме лакокрасочного, используется такой метод, как хромирование изделий. О том, как это можно сделать самостоятельно, рассказывается здесь. А вот цинкование для этих целей бессмысленно – этот металл от питтинга не защитит.
• Снижение кислотности среды, с которой соприкасается нержавеющая сталь. Например, повышением щелостности.
• Эл/химическая защита. Целесообразно применять для предохранения от питтинга образцов из нержавеющей стали стационарной установки.

Как защитить металл

Мы рассмотрели вопрос о том, из-за чего возникает питтинговая коррозия. При понимании особенности такого процесса, можно будет определить, как с ней бороться и обеспечить процесс защиты.

Чтобы бороться с такой проблемой, можно будет использовать процесс пассивации.

Он основан на применении специального раствора, в состав которого входят две кислоты – лимонная и азотная. Также для сильного усиления процесса, можно использовать добавки.

Цель, которая ставится при применении пассивации, процесс коррозии может стать медленнее или же прекратиться.

Есть 3 метода, позволяющие защититься от причин возникновения питтинговой коррозии.

К ним относятся:

• Устранение дефектов. Использование современных методов позволяет устранить большинство видов дефектов, которые могут появляться на металле. Применяется полировка, а также другие средства для исправления неровностей. Это уменьшает опасность развития коррозии.
• Полировка. Помогает устранить шероховатости. Это не позволяет продуктам коррозии скапливаться. На гладком металле могут появиться естественные защитные пленки.
• Использование хромированного покрытия. Оно позволяет оградить материал от контакта с агрессивными средами. Используется цинкование – именно такой подход помогает улучшить общее качество защиты.

Наша компания всегда готова создать защиту от повреждений любых видов металлоконструкций и стальных изделий.

Форма питтингов

Форма питтингов зависит от пустот внутри кристаллической решетки, которые образуются на первых этапах коррозионного процесса. Чаще всего встречаются образования неправильной формы – они возникают на поверхности нержавеющей, низколегированной и углеродистой сталей, алюминиевых, хромовых, никелевых сплавов, железа.

Полусферические язвы образуются в результате изотропного растворения. Этот процесс схож с электрополировкой. Отчасти этим и объясняется блестящее дно полукруглых углублений. Наиболее подвержены подобному разрушению титановые, алюминиевые, никелевые и кобальтовые изделия, а также конструкции из тантала. Приблизительно такой же вид имеет питтинговая коррозия нержавеющих сталей.

Кроме того, питтинги могут быть полиэдрическими и ограненными. «Язвы» последнего типа очень часто объединяются друг с другом, что приводит к возникновению крупных полусферических разрушений.

Что такое питтинги или питтинговая коррозия

Разрушение верхней оболочки металлических материалов из-за воздействия воды или кислоты называется коррозией.

Из-за разрешения внешних слоев материал теряет свою прочность, эластичность и электропроводность. Свойства металлического изделия ухудшается.

При частой эксплуатации изделий из металла со времени они разрушаются под воздействием определенных факторов. К наиболее опасным типам коррозии относят питтинговую.

Чтобы выяснить как защитить металл от ржавчины, и надолго сохранить его свойства. Следует выяснить, что из себя представляют питтинги, и как они образуются на разных поверхностях.

Защита ингибиторами коррозии

Ингибитор коррозии металлов получил широкое распространение в современном мире. Группа веществ блокирует взаимодействие металла с воздухом или агрессивными средами. Данное качество ингибиторов обладает большим практическим значением. Оно позволяет сохранить целостность металла на длительное время. Данный процесс относится к разряду электрохимических.

Ингибиторы действую на металлы следующим образом: вещество попадает на металлический материал и впитывается в него. После этого металл приобретает положительный потенциал, который делает процесс образования ржавчины намного более медленным.

В современном мире применительно к металлам ингибиторами стали называть вещества, которые образуют на их поверхности тонкую, но прочную пленку, которая предотвращает попадание на поверхность металлического материала воздуха или влаги.

В настоящее время существует огромное множество веществ, которые можно использовать в качестве ингибиторов для блокирования процесса образования коррозии на поверхности металлических предметов или объектов. Самым большим количеством качеств ингибиторов обладают такие типы веществ как:

• Амины
• Азотсодержащие гетероциклические соединения
• Мочевина
• Тиолы
• Альдегиды
• Сульфиды

Почему металл корродирует?

Жизнь современного человека нельзя представить без металлов. Они окружают нас везде – это и бытовая техника в наших домах, и транспортные средства, на которых мы добираемся до дома или работы, и смартфоны, без которых многие из нас не представляют жизнь. Почти всё, что нас окружает состоит из металлов, но, к сожалению, как и всё в этом мире, они не вечны и под действием внешней среды разрушаются –  корродируют.

Почему коррозия «выгодна» для металлов? Дело в том, что большинство из них существуют в природе в химически связанном состоянии, например, в виде оксидов (корунд) или сульфидов (пирит). В чистом виде почти все металлы неустойчивы и чтобы выделить их из соединений приходится затрачивать немалую энергию. Обратный же процесс, когда металлы переходят в связанное состояние, всегда термодинамически более выгоден. Поэтому он происходит самопроизвольно, а металлы при любой возможности стремятся вступить в реакцию со своим окружением и перейти в более устойчивую форму. Иллюстрация этого представлена на рисунке 1.

Рисунок 1 – Схема восстановления металла из руд с последующей коррозией (окислением). Э – условный уровень энергии.

Коррозия приводит к огромным экономическим затратам, а её следствием становятся глобальные экологические катастрофы. Потеря металлофонда от коррозии составляет порядка 12% в год.

Помимо прямых потерь существуют и косвенные потери, вызываемые коррозией:

• из-за простоя оборудования вызванных авариями;
• из-за снижения мощностей оборудования;
• из-за снижения качества продукции;
• на ликвидацию последствий аварии;
• на ремонт оборудования;
• на дальнейшую защиту от коррозии.

Что такое питтинговая коррозия?

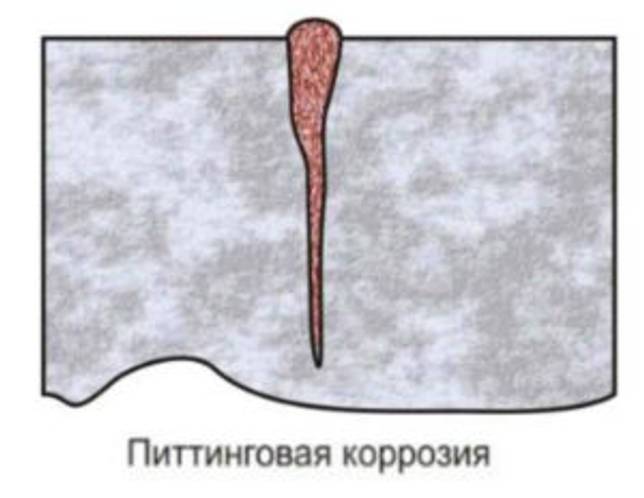

Питтинговая коррозия — такая разновидность, при которой на поверхности металла образуются так называемые питтинги.

Подобная коррозия затрагивает железные сплавы, медные, алюминиевые, на основе хрома и так далее. Питтинговая коррозия возможна даже на нержавеющей стали.

Питтинг обычно затрагивает различные металлоконструкции, которые контактируют с соленой водой (обычно это различные прибрежные участки). Связано это с тем, что для запуска реакции питтинга нужен избыток так называемых ионов-активаторов, которые будут вытеснять кислород из оксидной защитной пленки — а подобные вещества в обильных количествах содержатся именно в воде.

Обратите внимание, что сперва питтинг обычно затрагивает внешние слои оксидной пленки металла, однако по мере распространения ржавчины он может захватывать весь металл целиком. Питтинговая коррозия нержавеющих сталей возникает обычно в случае комбинации сразу нескольких факторов

Механическая деформация

Это может быть вмятина, царапина, растрескивание в области удара и прочее. Этот фактор является ключевым, поскольку на многих металлических сплавах на поверхности есть достаточно тонкий защитный слой, который предотвращает коррозию. Соответственно при повреждении этого слоя металл становится беззащитным перед ржавчиной.

Неоднородность структуры

Этот фактор тоже является очень важным, поскольку неоднородности часто создают небольшие очаги, где со временем заводится ржавчина. Неопытному инженеру может показаться, что этот фактор опасен только для низкокачественного металла и стали, однако это не совсем так.

Действительно, низкокачественные сплавы имеют неоднородную структуру и ржавеют значительно чаще, однако неоднородная структура может появиться также у обработанных деталей, на которые забыли нанести защитное покрытие. Простой пример: при сверлении отверстия была нарушена целостность внешней антикоррозийной пленки — это привело к появлению ржавчины.

Высокая шероховатость поверхности

Если поверхность какого-либо объект является очень шероховатой, то в таком случае на ней вряд ли сможет удержаться антикоррозийное покрытие. Поэтому появление на такой поверхности ржавчины — лишь дело времени.

Также обратите внимание, что здесь действует одно простое правило — чем более шероховатая поверхность будет у металла, тем скорее она начнет покрываться питтинг-коррозией. Однородный гладкий металл обладает большой устойчивостью к коррозии

Агрессивные среды

Контакт с агрессивными средами (кислоты, вода с большим содержанием солей, щелочи и так далее). Агрессивные среды также могут повреждать внешний антикоррозийный слой, что со временем приведет к образованию питтинга.

Обратите внимание, что разные вещества влияют на металл по-разному — если морская вода при краткосрочном контакте не наносит каких-либо повреждений, то при контакте с сильными кислотами повреждение стали может возникнуть моментально. Поэтому нужно соблюдать правила хранения и обработки металлов. Выражается в точечных поражениях сплавов (в том числе, нержавеющих сталей) и металлов

Питтинговая коррозия начинается с поверхности образца и постепенно распространяется вглубь структуры, вызывая появление в материале полостей (язв). Чаще всего проявляется в местах различных дефектов нержавеющей стали

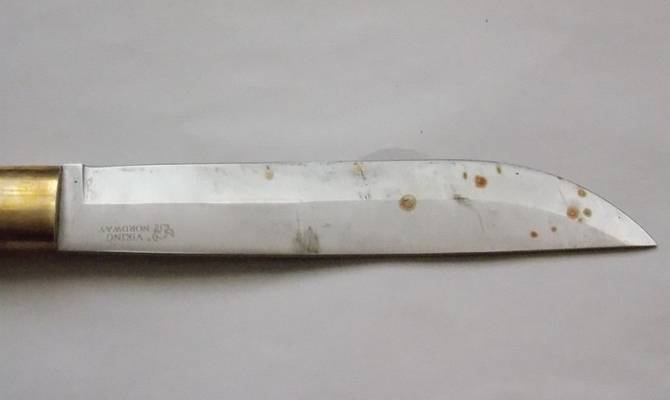

Выражается в точечных поражениях сплавов (в том числе, нержавеющих сталей) и металлов. Питтинговая коррозия начинается с поверхности образца и постепенно распространяется вглубь структуры, вызывая появление в материале полостей (язв). Чаще всего проявляется в местах различных дефектов нержавеющей стали.

Технические сбои из-за точечной коррозии

Коррозионная яма на внешней стене трубопровод в покрытие дефект до и после абразивоструйная очистка.

В Серебряный мост рухнул в Река Огайо в результате коррозионное растрескивание под напряжением.

Одиночная яма в критической точке может нанести большой урон. Одним из примеров является взрыв в Гвадалахаре, Мексика 22 апреля 1992 г., когда бензин пары, накопленные в канализация разрушены километры улиц. Пары образовались в результате утечки бензина через единственное отверстие, образованное коррозией между стали бензопровод и цинк водопроводная труба.

Огнестрельное оружие также может страдать от точечной коррозии, особенно в канале ствола, когда используются коррозионные боеприпасы и ствол не очищается вскоре после этого. Деформации в сверлить из-за точечной коррозии может значительно снизить точность оружия. Чтобы предотвратить точечную коррозию в стволах огнестрельного оружия, у большинства современного огнестрельного оружия канал ствола покрыт хром.[нужна цитата ]

Точечная коррозия также может способствовать возникновению коррозионное растрескивание под напряжением, как это случилось, когда один наглазник на Серебряный мост в Западная Виргиния США потерпели неудачу и убили 46 человек на мосту в декабре 1967 года.

Особенности изнашивания

У фреттинг-коррозии имеются следующие отличия от других видов износа и разрушения:

• Повреждение металла происходит в условиях возвратно-поступательного движения.
• Локализация повреждений – только в зоне контакта деталей.
• Низкая скорость перемещения в трущейся паре.
• Разрушение окисных пленок происходит, в основном, за счет тангенциальных (касательных) сил.
• Разрыв мостиков сварки при схватывании поверхностей приводит к отрыву атомов и появлению усталостных трещин.
• Оторвавшиеся частицы металла быстро окисляются на воздухе.
• Продукты коррозии активно участвуют в дальнейшем процессе износа.

Рейтинг стойкости к питтинговой коррозии

Сопротивление алюминиевых сплавов питтинговой коррозии существенно зависит от степени их чистоты. Чистый алюминий имеет максимальное сопротивление питтинговой коррозии, а сплавы различных серий по стойкости к питтинговой коррозии располагаются в следующем порядке (в европейских и международных обозначениях): 1ххх – 5ххх – 3ххх – 6ххх – 7ххх – 2ххх.

Технический алюминий

Чистый алюминий (99,00 % и чище) является более стойким к питтинговой коррозии, чем любой из алюминиевых сплавов. Быстрое растворение оксидной пленки происходит только в высоко кислотных или высоко щелочных растворах. В интервале величины рН от 4 до 9 на оксидной пленке могут лишь возникать пятна и легкая локальная питтинговая коррозия. Сверхчистый алюминий (99,999 % и чище) сопротивляется питтинговой коррозии намного более успешно, чем алюминий промышленной чистоты.

Алюминиево-магниевые сплавы

Из всех промышленных алюминиевых сплавов сплавы 5ххх (Al-Mg) с содержанием магния не более 3 % имеют наилучшее сопротивление питтинговой коррозии и самую низкую скорость распространения язв, особенно в морской воде и водных растворах с содержанием хлоридов. Повышение содержания меди всего лишь до 0,2 % резко снижает стойкость этих сплавов к питтинговой коррозии.

Алюминиево-марганцевые сплавы

Следующими по сопротивлению питтинговой коррозии стоят алюминиевые сплавы 3ххх (Al-Mn), такие как 3003 (АМц) и 3004 (Д12). Алюминиево-марганцевые частицы в этих сплавах имеют электрохимический потенциал аналогичный потенциалу алюминия. Поэтому при низком содержании меди (до 0,05 %) сплавы 3003 и 3004 имеют сопротивление питтинговой коррозии почти такое же как у чистого алюминия. Повышение содержания меди повышает склонность к питтинговой коррозии в хлоридных растворах и при содержании меди около 0,15 % это влияние становится явным.

Медь и железо для питтинговой коррозии алюминия

Медь и железо оказывают наибольшее влияние на склонность к питтинговой коррозии всех алюминиевых сплавов. Хотя сплавы 6ххх (Al-Mg-Si), например, сплав АД31, в целом являются умеренно склонными к питтинговой коррозии, их сопротивление к ней может резко снижаться при повышенном содержании меди и железа, например, сплав АД33 (сплав 6061). Алюминиевые сплавы 7ххх (Al-Zn-Mg) и сплавы 2ххх (Al-Cu-Mg и Al-Cu-Mn), особенно те, что содержат много меди, имеют наименьшее сопротивление питтиниговой коррозии. Поэтому поверхность листов из этих сплавов обычно плакируют – покрывают тонким слоем технического алюминия, например, алюминий марки АД1пл (99,30 %) по ГОСТ 4784-97 или специального алюминиевого сплава с содержанием около 1 % цинка (АЦпл) по тому же стандарту. Сплавы 7ххх без меди (с марганцем или без него) показывают лучшее сопротивление питтинговой коррозии из всех высокопрочных сплавов.

2 Разновидности питтингов – какими они бывают?

По величине точечные поражения бывают обычными (размер питтингов – от 0,1 до 1 мм), микроскопическими (не выше 0,1 мм) и язвенными (свыше 1 мм), по форме:

• ограненные, цилиндрические, полусферические, полиэдрические;
• закрытые, поверхностные и открытые.

Неправильные по форме и ограненные питтинги, которые вы видите на фото, часто встречаются на поверхности нержавеющих сталей, на хромовых, алюминиевых и никелевых изделиях, на низколегированных и углеродистых сталях, а также на железе. Такие точечные разрушения имеют форму сложных многогранников, призм и пирамид. Конкретный же вид их огранки зависит от пустот решетки (кристаллической), которые формируются на первых этапах зарождения коррозионных проявлений.

Точечные разрушения на поверхности нержавеющей стали

Полированные питтинги, как правило, характеризуются полусферической конфигурацией. Изнутри подобные разрушения описываются блестящей поверхностью. Она говорит о том, что растворение в оксидной пленке идет по схеме, примерно идентичной процессу электрополировки (то есть мы имеем дело с изотропным растворением, на течение которого структура материала не оказывает никакого влияния).

Чаще всего полированные питтинги отмечаются на изделиях из тантала, алюминия, железа, на нержавеющих сталях и конструкциях из кобальтовых, титановых, никелевых сплавов. В некоторых случаях слияние множества небольших по размерам ограненных питтингов приводит к появлению полусферических крупных разрушений точечного характера.

Крупные разрушения точечного характера

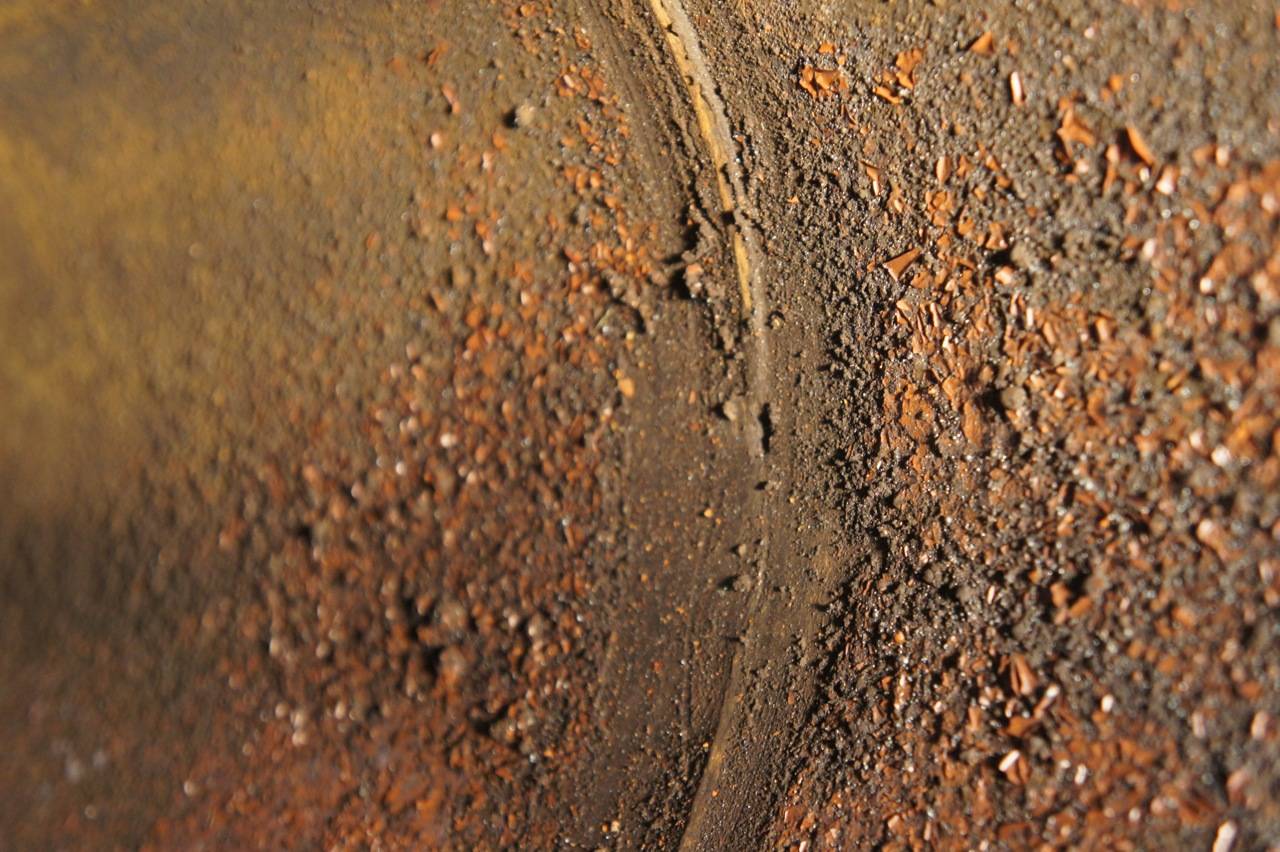

Питтинговая коррозия закрытого типа считается самым тяжелым типом ржавления пассивных металлов. Их практически невозможно разглядеть не вооруженным специальными увеличительными приборами глазом. Подобные разрушения углубляются в стали и сплавы и нередко приводят к образованию пробоев в них.

Открытая точечная коррозия видна при незначительном увеличении при помощи стандартного оптического оборудования либо невооруженным глазом. Она может приобрести характер сплошной, когда питтингов на поверхности углеродистых или нержавеющих сталей очень много. При таком ржавлении функцию катода выполняет пассивная пленка.

Коррозия в водной среде

В жидкой среде развивается преимущественно питтинговые и межкристаллитные виды коррозии. Особенно часто коррозируют сварные швы, их требуется защищать с особой тщательностью.

Темп развития коррозионных явлений, их свойства и глубина поражения металла определяются химическим составом жидкости и дополнительными условиями применения изделия. Среди наиболее влиятельных факторов отмечают:

• жесткость воды;
• присутствие ионов железа и других металлов;
• насыщенность жидкости кислородом;
• концентрация солей тяжелых металлов;
• температура жидкости;
• гальваническое воздействие.

Повышение температуры и образование застойных зон жидкости рядом с деталями из нержавеющих сплавов значительно ускоряют развитие коррозионных явлений.

Отклонения значения коэффициента pH жидкости от нейтрального коридора 6-7 также существенно ускоряет процесс коррозии. Чем более кислая или, наоборот, более щелочная среда- тем выше темпы поражения металла.

Ускоряют коррозию соли химически активных элементов, прежде всего, хлориды. Карбонаты и ионы меди активируют воздействие хлоридов.

Не все вещества, растворенные в воде, негативно влияют на скорость коррозионных процессов. Так, например, присутствие бикарбонатов и сульфатов железа замедляет

Наиболее пагубно на сохранность деталей из нержавеющих сплавов в жидкой среде влияют растворенные в ней ионы железа. Они реагируют с содержащимся в воздухе и растворенным в жидкости кислородом. Возникающие в ходе этих реакций продукты окисления выпадают в осадок на поверхности детали и многократно ускоряют коррозионные процессы, добавляя в них гальваническую составляющую.

Наглядным примеров таких явлений служит выпадение ржавого осадка на поверхности раковин и унитазов при протекающей арматуре.

Наиболее активно такие процессы протекают на границе жидкой и воздушной среды, когда чередуется воздействие кислорода воздуха и кислорода, растворенного в жидкости.

На практике при необходимости использования воды, загрязненной солями и имеющей pHотличный от нейтрального, используют метод отстаивания жидкости в промежуточных резервуарах. Кроме того, воду очищают в специальных фильтрах, наполненных гранулами ионообменных смол. Сосуды, используемые для хранения, обработки и нагрева таких вод, подлежат периодическому осмотру и облуживанию

Читать также: Резец для строгального станка

Особенности и схема развития питтинговой коррозии

Питтинг отличается высокой скоростью протекания. Если вовремя не избавиться от мелких дефектов, изделие может проржаветь насквозь. Чем выше температура в месте нахождения металла, тем быстрее будет идти его ржавление.

Питтинговая коррозия развивается в три этапа:

1. Первый этап – зарождение. Обычно случается в зонах с нарушенной защитой, где пассивная пленка на поверхности металла была разорвана, либо там, где имеет место неоднородность материала. После вытеснения кислорода ионами-активаторами оксидный слой разрушается.
2. Второй – рост питтинга. Он подчиняется законам электрохимических реакций. Вследствие растворения оксидной пленки усиливается анодный процесс в месте точечной коррозии, при этом нормальная поверхность становится катодом.
3. Третий – диффузное расширение. На этой стадии элемент коррозии продвигается вглубь, рядом могут формироваться новые точки ржавчины.

В некоторых случаях питтинг останавливается в развитии на второй стадии и переходит на этап репассивации. Это случается при сдвиге реакции в сторону пассивации, например, при изменении кислотности среды. Если точечная коррозия перетекла на стадию диффузного роста, она не уже может войти в репассивацию.
