Навес из профильной трубы

Изготовление стропильного изделия

При изготовлении системы из ЛСТК главные связки выполняют, прихватывая трубы двойными уголками.

К верхнему поясу перемычки и раскосы монтируют с помощью уголков с неравными сторонами, стыкуя их по короткой стороне.

Детали нижнего пояса тоже стыкуют уголками с неравными сторонами. Главные элементы соединяют с помощью накладных пластин.

Рассмотрим подробнее изготовление ферм из профильной трубы сварным методом.

Фермы лучше изготавливать из прямоугольных или квадратных труб, так как имеющиеся у них ребра обеспечат конструкции хорошую устойчивость.

Стропильную ферму нужно изготавливать только из стали, устойчивой к окислению и другим агрессивным атмосферным факторам.

Толщина металла и сечение трубы должны соответствовать параметрам, заложенным в проекте. Соблюдение этих условий обеспечит стропильной конструкции нужную несущую способность.

Каждый сварочный шов проверяют на качество, поскольку именно от него будет зависеть надежность будущей конструкции.

Видео:

Когда сварка ферм из профильной трубы закончится, останется только обработать швы антикоррозийным составом и покрыть их краской.

Этапы сваривания кровельной системы из металлических профильных труб:

  1. выравнивают верхний и нижний пояс;
  2. вваривают между поясами перемычки;
  3. на конструкцию из двух поясов и расположенных к ним под углом 90о перемычек приваривают раскосы — отрезки трубы, срезанные под углом.

Первую ферму можно использовать как шаблон для изготовления остальных.

Совет: резать металлопрофиль под углом удобнее всего с помощью резочного станка. Такое устройство можно взять напрокат или сделать самостоятельно из болгарки.

При небольшом объеме работ, например, при изготовлении системы для навеса или ворот, резать металлопрофиль можно просто болгаркой.

Для подъема системы из профильных труб на высоту придется использовать подъемные механизмы: кран или лебедку. Стропы закрепляют в узлах верхнего пояса в 2 или 4 местах.

Для временного закрепления ставят парные расчалки под углом к горизонту не больше 45о. Затем трубы приваривают к колоннам, предварительно проверив вертикальность системы.

Сваривание труб из металлопрофиля – еще одна актуальная тема. Для соединения металлопластиковых труб можно использовать ручную, дуговую и газовую сварку.

Видео:

Так как профильные трубы делают из углеродистой и низколегированной стали (нержавейку используют редко), сваривать их можно по обычным технологиям.

Любые виды решетчатых конструкций, в том числе и кровельные фермы, изготавливают из стали толщиной не более 1 см. Длина соединений не должна превышать 40 см.

Сварные соединения фермы по-разному расположены в пространстве, поэтому сварку удобно выполнять полуавтоматом со шлангом, проволокой, заполненной флюсом, или проволокой с самозащитой.

В индивидуальном строительстве используют ручную сварку отдельными электродами. Автоматическое сваривание использовать не экономично.

Первым делом варят стыковочные швы, а затем угловые. Такой порядок позволяет избежать напряжения металла в узле.

Если швы расположены поблизости друг от друга, то перед выполнением второго шва нужно охладить металл для предупреждения пластических деформаций.

Узлы сваривают, начиная от середины. В начале накладывают швы большего сечения, затем меньшего. Каждый элемент системы прихватывают с двух сторон.

Длина соединения не должна быть меньше 3 см, катет соединения — не меньше 0,5 см. Прихваты и сварной шов должны быть выполнены из одного материала — это нужно для постоянства напряжения металла в шве.

Видео:

Строительные технологии быстро развиваются. Еще недавно здания строили только из камня или дерева, сейчас же востребованы сооружения, которые можно возвести максимально быстро.

Это можно сделать, используя профилированные трубы из металла и современные материалы: поликарбонат, пластик, профилированный лист, плитные утеплители.

Без металлических ферм из профильной трубы строительство таких конструкций было бы невозможно.

Сборка каркаса

После установки вертикальных опор переходят к сборке навеса:

  1. Сначала ровняют опорные столбы по одному уровню.
  2. Укрепляют периметр. Для этого приваривают сначала короткие участки, а потом длинные. Перед сваркой отрез трубы схватывают в одной точке и фиксируют хомутом, чтобы при сварке ничего не сдвигалось.
  3. На земле собирают четко по чертежу фермы из профтрубы. На них сверлят отверстия под крепеж кровли.
  4. Краном или другим способом их поднимают на нужную высоту и закрепляют.
  5. Дополнительно усиливают наклонными балками опору крыши.

Как альтернатива, сваркой ферм можно заниматься сразу на высоте. Но так сложнее выдержать вертикальность конструкции.

После завершения сварных работ все швы чистят от шлака болгаркой. При появлении трещин укрепляют дополнительно стальными пластинами. Все стыки тщательно красят и вскрывают лаком. Эти зоны подвержены коррозии в первую очередь.

Этапы изготовления своими руками

Чтобы изготовить односкатный навес самостоятельно, потребуется сделать расчет конструкции для определения подходящих размеров рассматриваемых элементов. Рассчитать каркас навеса рекомендуется на нагрузки от веса снега и монтажную нагрузку, стойки рассчитываются на ветер.

Фундамент

Перед тем как приступать к сооружению конструкции, необходимо подготовить основание для ее установки. В этом случае в заранее определенных местах, где планируется установка опор, вынимают грунт. На дно образовавшейся ямы насыпают слой щебня, который впоследствии трамбуют для достижения требуемой прочности.

Следующий этап подготовки фундамента – монтаж закладной с приваренными болтами. Также можно задействовать арматуру, если хочется добиться максимальной прочности конструкции. Когда все элементы будут выставлены, в оставшееся пространство заливают подготовленный цементный раствор. Боковые стенки будущего навеса собирают посредством соединения ферм и столбов, которые будут служить опорой

При проведении фундаментных работ необходимо обращать внимание на размеры конструкции, указанные на чертеже

Монтаж каркаса

Сбор конструкции выполняется по схеме одним из следующих способов.

Сварочным. Такой вариант подходит владельцам сварочных аппаратов и тем, кто привык работать с металлом

Важно знать, как правильно варить навес из металлопрофиля. Если навыков в проведении подобных работ нет, рекомендуется выбрать другой способ

С использованием резьбовых соединений

В этом случае потребуется запастись металлическими уголками и крепежными элементами в виде болтов.

С применением хомутов. Простой и удобный способ, который не отнимет много времени.

Сборка каркаса – процесс несложный и довольно экономичный. Навес, сделанный своими руками, обойдется дешевле заказной или покупной конструкции.

Обшивка крыши

Следующий этап после установки каркаса подразумевает укладку кровли из профлиста. Он выполняется в несколько шагов.

  1. Сначала производят монтаж кровельной обрешетки, на которую затем будет выложен профнастил. Процедура стандартная. Достаточно нашить поверх металлического каркаса несколько деревянных брусьев, расположенных поперек балок. Крепление бруса с балками осуществляется посредством использования саморезов. Конечно, профнастил можно сразу привинтить к металлическому каркасу, но в этом случае потребуется предварительно рассчитать конструкцию, определив шаг кровельного материала. Так, например, это может быть конструкция 4х6 или 5 на 6.
  2. Второй шаг подразумевает крепление профнастила к обрешетке. Процесс выполняют с помощью саморезов с пресс-шайбами, у которых предусмотрены резиновые прокладки. Саморезы устанавливают через волну в нижнюю часть для предотвращения деформации.
  3. Подшивка кровли – заключительный этап. С его помощью удастся сделать внешний вид потолка навеса более привлекательным, а также спрятать за обшивку провода, которые ведут к осветительным приборам.

Класть профнастил рекомендуется с нахлестом, чтобы предотвратить протекание кровли. Односкатный навес из металлопрофиля – универсальное решение, которое не только обеспечит защиту выделенной зоны от внешних воздействий в виде осадков, но также будет привлекательно смотреться на участке.

О том, как сделать односкатный навес из металлопрофиля своими руками, смотрите в следующем видео.

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

  • Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
  • Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
  • Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
  • Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов
Конструкции и грунтовка
КонструкцииГрунтовка
МеталлическиеСвободные бетонныеИзоляционные бетонныеПромышленный бетонПриродного происхожденияИскусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб
Величина длины пролёта, м1.22.33.54.55.8
Физические параметры трубыМаксимальная нагрузка на конструкцию, кг
42х42х277.419.47.333.981.77
42х42х398.926.69.544.552.22
52х52х4130.737.7146.573.45
63х63х3200.744.317.28.994.66

Подбор необходимых материалов и инструмента

Поскольку главными требованиями к профильным трубам являются устойчивость и прочность, то для несущих элементов навеса необходимо брать изделия с минимальными размерами 80х80 миллиметров. Для дополнительных деталей оптимально подойдет сечение 40х20 мм.

Расчет количества кровельного материала базируется на вычислении площади поверхности, которая будет закрываться, с увеличением полученного показателя на 5%. Крепление обычно осуществляется кровельными болтами с прокладками. Навес можно собирать одним из таких методов:

  • сваркой (требуются электроды и сварочный аппарат);
  • с помощью резьбовых соединений (необходимы крепежные болты и металлические уголки);
  • с применением специальных хомутов.

Каркас навеса желательно покрасить для защиты от коррозии. Кроме материалов, для работы потребуется такой инструмент: мерительная рулетка, уровень для контроля вертикальности конструкции, шуруповерт, болгарка для нарезания труб, лопата для выполнения земельных работ. В целях безопасности лучше всю сборку проводить в перчатках для защиты рук.

Конструкцию навеса можно изготовить самостоятельно из профильных труб или купить уже готовую. Навес своими руками обойдется значительно дешевле и будет отвечать всем требованиям, если четко следовать методике его построения.

https://youtube.com/watch?v=OWukOH4YGwE

Выбор формы

Форма ферм зависит от назначения и условий эксплуатации навеса. Каждая из них обладает преимуществами и недостатками. К популярным относятся:

  1. Треугольной формы — классика постройки крыш и навесов с крутыми скатами. Благодаря простой форме они легко рассчитываются и изготавливаются. Треугольные конструкции обеспечивают хорошую естественную освещенность пространства под собой. Однако потребуется дополнительный расход материала и длинные балки для соединения центральных частей обрешетки. Также отмечается сложность сваривания острых углов.
  2. Полигональные конструкции строятся для защиты больших площадей. Из-за сложной формы для облегченных навесов не применяются. Благодаря высокой прочности пролеты между фермами можно увеличивать, что уменьшает расход металла.
  3. Хорошей прочностью обладают также фермы с параллельными поясами. В отличие от других видов они собираются из повторяющихся элементов одного размера с минимальным количеством стыков. Поэтому сваривать ферму для навеса этого вида несложно.
  4. Односкатные фермы трапециевидной формы, устанавливаемые на опорных столбах надежны, так как жестко фиксируют строение. Для них не требуются длинные трубы на верхнюю решетку.

Помимо перечисленных форм сварку ферм из профильной трубы производят в виде арок, ножниц, буквы П, асимметричных, двух шарнирных, мансардных с центральной опорой и без нее.

Форма ферм зависит от назначения и условий эксплуатации навеса

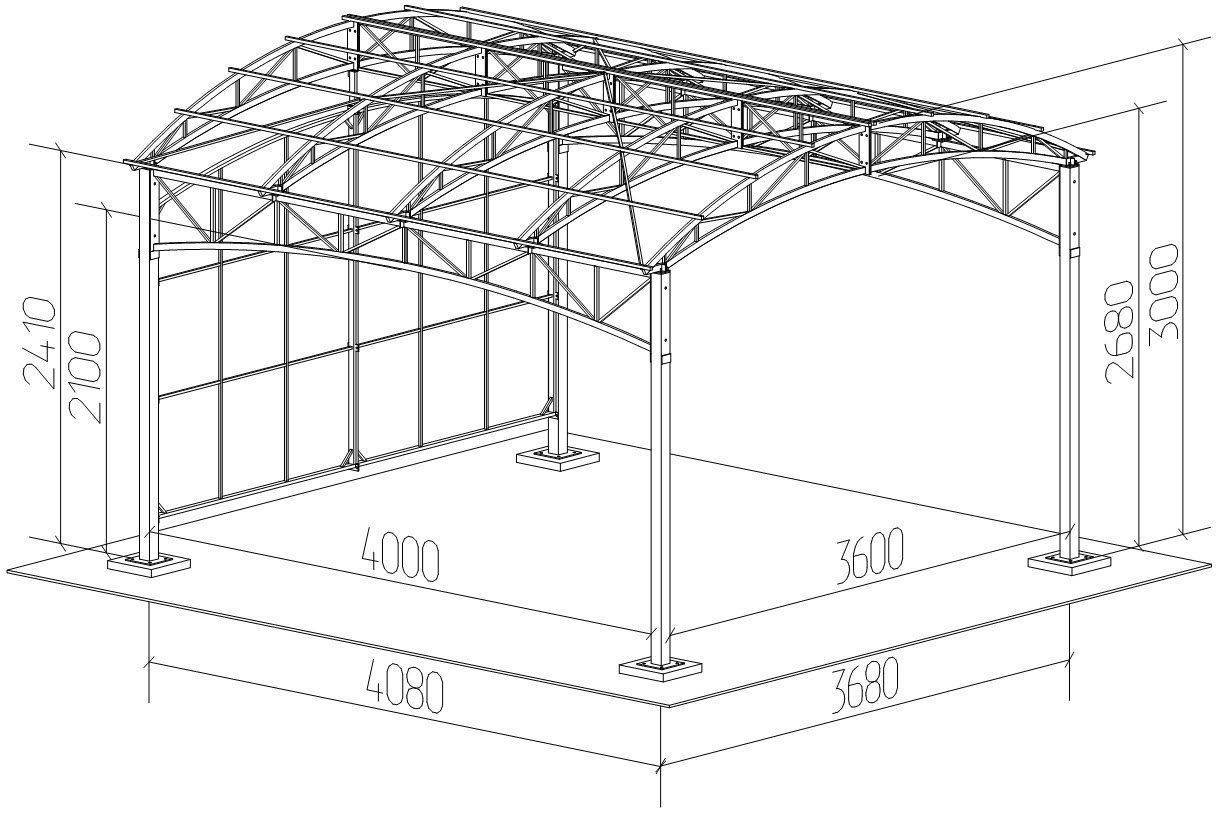

Навес 6х6 из металла чертежи. Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

  • на автостоянках;
  • в загородных частных домах для создания больших крытых участков территории;
  • в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

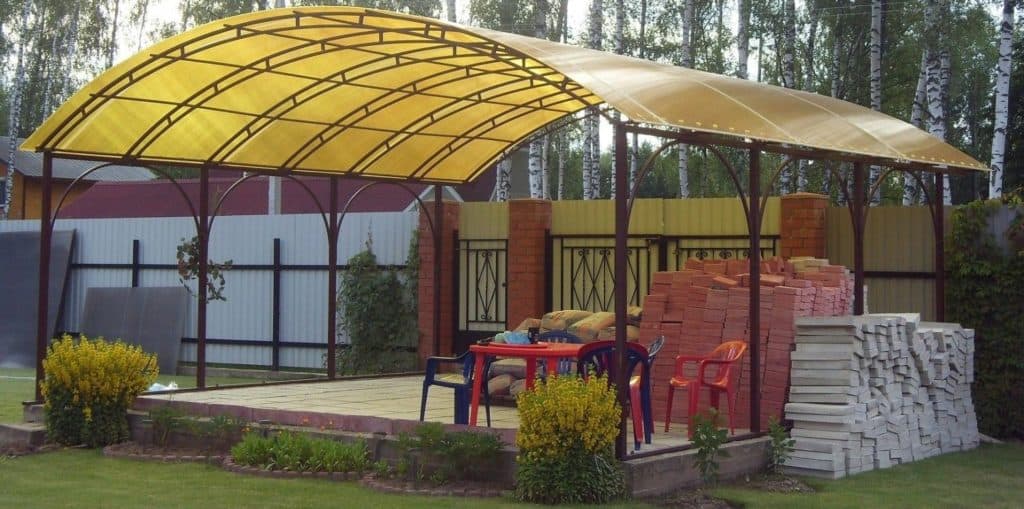

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

Односкатный навес для машины. Подготовка проекта

Строительство навеса начинают с подготовки проекта. Он включает чертёж с основными размерами и описанием параметров будущей конструкции. В проекте учитывают оптимальные условия для эксплуатации, состав покрытия, характеристики основы и покрытия.

  1. Выбор лучшего зимнего варианта.

Все преимущества навеса для автомобиля полностью раскрываются зимой.

При разработке проекта обязательно рассматривают климатические особенности местности.

Доказано, что зимой автомобиль лучше хранить под навесом.

Конструкция из опорных столбов и крыши надёжно защищает от осадков, а к тому же не создаёт свой микроклимат. Заехав зимой под навес, машина постепенно остывает, а значит, не покрывается росой. В гараже из-за смены температуры выпадает роса, которая постепенно разрушает металл кузова.

В районах с холодной и продолжительной зимой выбирается более прочная конструкция, выдерживающая толстый слой снега. Каркас из дерева или металла дополнительно усиливают, чтобы выдержать нагрузку до 150 кг на кв. м кровли.

Среди кровельных материалов только поликарбонат не меняет своих качеств в условиях суровой зимы.

  1. Выбор покрытия площадки.

Недорогой и простой способ покрытия – это засыпка щебёнкой. Чтобы не делать спуск, покрытие должно находиться на уровне земли. Жёсткость у щебёнки достигается качественной трамбовкой.

Более затратные способы — это укладка бетона или тротуарной плитки. В любом случае перед укладкой площадку готовят: снимают слой почвы, делают отсыпку щебнем и песком, утрамбовывают.

  1. Выбор размеров конструкции.

В зависимости от количества машин выбирают размеры.

Стандартами установлено, что для одного автомобиля навес должен быть по длине больше машины на один метр, а по ширине до двух метров.

Для двух машин ширина навеса рассчитывается по формуле: Ш = Ш1 + Ш2 + 2 м + 0,8 м, где:

  • Ш1 и Ш2 – ширина машины;
  • 2 м – запас по 1 м с наружных сторон автомобилей;
  • 0,8 м – расстояние между автомобилями.

Высота выбирается с учётом габаритов автомобиля с грузом на багажнике. При очень высоком навесе косые осадки попадают внутрь конструкции. Оптимальная высота 2,3 метра.

Универсальными считаются следующие размеры:

  • Средний автомобиль с небольшой площадкой – 6,0 х 3,0 м;
  • Микроавтобус, внедорожник – 6,5 х 3,5 м;
  • Два автомобиля – 6,5 х 6,0 м.
  1. Выбор материалов опоры.

В качестве строительных материалов для стоек подходят: металл, дерево, бетон, кирпич, камень.

Обычно опоры строят из металла или дерева. Их легко монтировать, а главное, они обходятся дешевле, чем другие строительные материалы.

Металлические стойки.

Основное требование к сборным металлическим опорам – это прочность. Чтобы выдерживать нагрузку кровли со снежным покровом, потребуются 100 — миллиметровые металлические трубы. Диаметр зависит от шага установки. Минимальный размер труб допускается, если стоек много. А вот для односкатной кровли с четырьмя стойками потребуются трубы максимального диаметра.

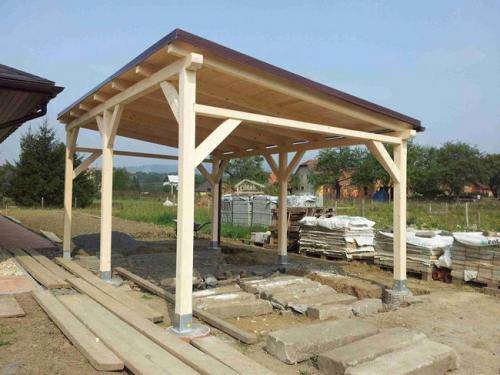

Деревянные стойки.

К опорам из дерева предъявляют особые требования. Прежде всего, это связано с возможным гниением из-за влажности. Опоры из качественных сортов древесины, обработанные перед установкой, прослужат до 15 лет.

Достаточную надёжность обеспечивают 200- миллиметровые оцилиндрованные бревна и брус размером 150 мм .

Перед покупкой материала надо посчитать количество стоек. В зависимости от шага их требуется разное количество. Каждая стойка должна выдерживать давление до 250 кг.

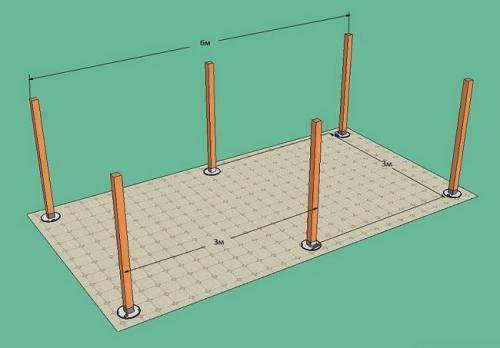

Подсчитано, что для среднего автомобиля с небольшой площадкой потребуется 6 стоек. Между опорами выбирается расстояние до 3 м. Обязательно ставятся стойки по углам строения.

  1. Выбор материалов для покрытия.

В качестве покрытия для отдельно стоящего строения лучше всего подходит профнастил или ондулин. Они имеют высокую надёжность и прочность, поэтому служат более 20 лет. Дольше служит только металлочерепица, но она стоит дороже, а главное, задерживает сход снега. Эти покрытия не пропускают свет, поэтому под ними всегда тень.

Навесам лучше всего подходит поликарбонат

Основное внимание уделяют выбору качества материала. В жаркую погоду хорошо создаёт тень трёхслойный поликарбонат с высоким показателем поглощения солнечного света

У навеса, пристроенного к дому, логично делать однотипное с домом кровельное покрытие.

Основные параметры кровель устанавливаются «Строительными нормами и правилами». Ими пользуются при проектировании кровель с любым покрытием. Наклон в градусах или процентах определяют по уровню горизонта. Большое значение для выбора наклона имеет вид кровельного материала.

Для всех кровель на столбах оптимальным считается наклон ската от 15 до 25 градусов.

Расчёты размеров и чертёж

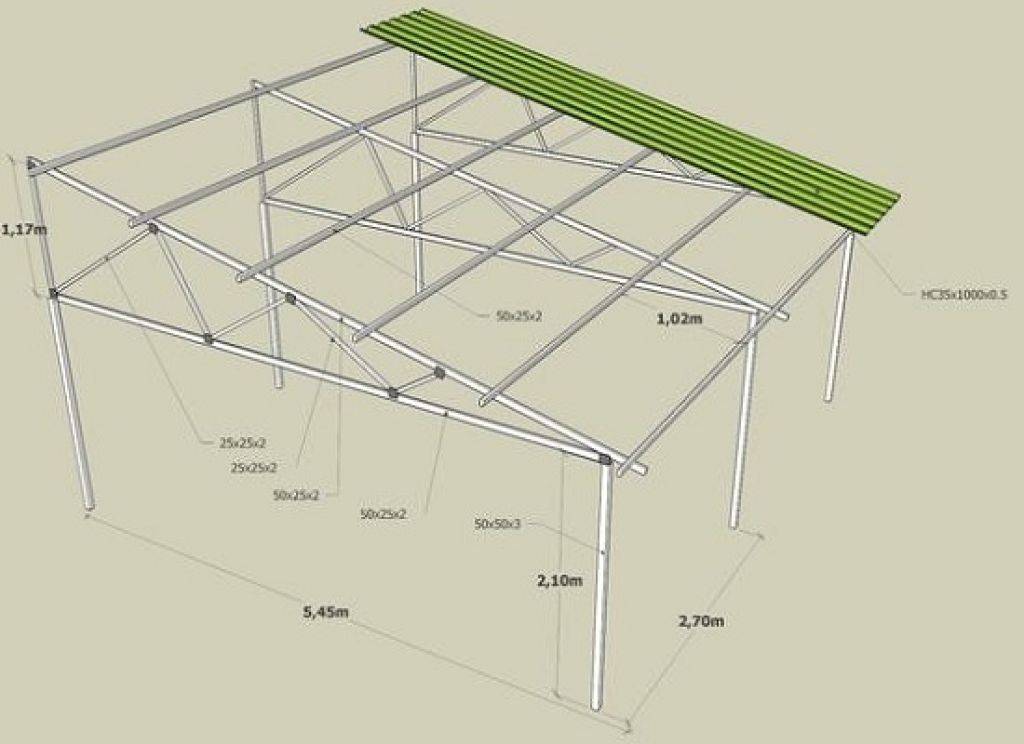

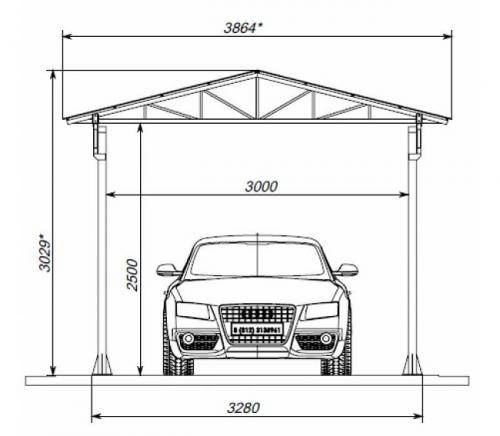

Вариант чертежа навеса из профильной трубы

В первую очередь необходимо создать эскиз. Для примера возьмём навес, кровля которого будет сделана из поликарбоната. На эскизе необходимо отобразить внешний вид будущей конструкции и её примерные габариты. Затем необходимо сделать все замеры на месте, где будет устанавливаться сооружение и создать подробный чертёж. Навес можно соорудить как отдельностоящим, так и как пристроенным к дому.

Например, у вас имеется дом 9х6 метров, а перед ним свободное пространство 9х7 метров. В данном случае ширина навеса может быть равной ширине стены дома, т. е. 9 метров. Вылет можно сделать, например, в 6 метров. Таким образом, получается навес размером 9х6 метров.

Низкий рай оптимально сделать высотой 240 сантиметров, высокий — 350–360 сантиметров.

Простой математикой вычисляется угол наклона. В данном случае он равен 12–13 градусам.

Теперь, когда все замеры сделаны, можно создавать чертёж. Стропильные фермы необходимо изобразить на отдельном чертеже.

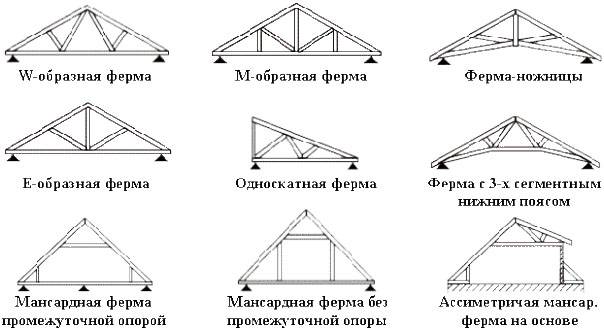

Варианты стропильных ферм

После того как все подготовительные бумажные работы сделаны, можно рассчитать необходимое количество строительных материалов. Всегда приобретайте их с запасом минимум в 5 процентов. Это необходимо на тот случай, если вам попадутся бракованные изделия или вы что-то испортите в процессе работы.

Двускатный навес из профильной трубы: с чего начинать работы

Стандартный двускатный навес в форме домика состоит из следующих элементов:

  • опорные плиты и фундамент;
  • основание;
  • колонны из профильной трубы;
  • кровельные фермы;
  • обрешётка;
  • кровля;
  • дополнительные элементы по необходимости — система водостока, освещение.

Навес для парковки машины

Работа по строительству навеса сводится к таким шагам:

  1. Разработка проекта. Чертёж постройки.
  2. Покупка материалов. Подготовка и приобретение инструментов.
  3. Создание фундамента и основания под навес.
  4. Монтаж колонн.
  5. Сборка связующих креплений и кровли.

Прежде чем браться за проект, желательно выбрать подходящее место на участке и тщательно его изучить. Площадкой может выступить ровный грунтовой, забетонированный или плиточный участок. Также лучше, если площадка будет находиться на возвышенности. В таком случае отпадёт проблема оборудования дренажа: осадки будут стекать сами.

Расчет и чертеж фермы

Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор. Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями. Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему. Ферма конструируется в зависимости от типа крыши навеса.

Типы крыш навесов

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом

Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса. Прочными ребрами жесткости вы увеличите прочность всей конструкции

Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

  • труба металлическая размером 2х20х40 мм используется при строительстве небольших навесов, длиной менее 4,5 м;
  • труба размером 2х40х40 мм используется в конструкции до 5,5 м;
  • свыше 5, 5 м потребует трубу с размером 2х30х60 мм.

Расстояние между трубами не может быть более 1, 7 м, потому это нужно учитывать при планировании шага фермы. Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

Полезные советы

Узнаем о некоторых полезных советах, касающихся самостоятельного возведения металлического навеса.

Если металлический навес выстраивается над мангалом или зоной барбекю, то железные детали, расположенные в непосредственной близости от огня, будут сильно нагреваться. Об этом не следует забывать.
Монтируя навес в условиях болотистых местностей, рекомендуется возводить фундамент в виде свайных опор. Бетонирование здесь окажется не самым лучшим решением.
По ходу монтажа все металлические трубы нужно будет зачистить с помощью наждачной бумаги. Только потом можно наносить грунтовку и выбранную краску.
Изготавливая металлический навес, примыкающий к бытовке или жилому дому, необходимо следовать всем нормам и правилам, разрешающим подобные работы

В противном случае, можно столкнуться с массой проблем.
Если необходимо сварить конструкции из металлопрофиля толщиной стенок свыше 3 мм, то рекомендуется пользоваться только газосваркой, поскольку электрический аппарат рискует просто не справиться с подобным объемом работ.
Если делается арочная конструкция и осуществляется гибка труб, очень важно следить за тем, чтобы во время этого не появились трещины или заломы. Кроме того, профиль не должен быть сплющенным.

Как сварить каркас своими руками

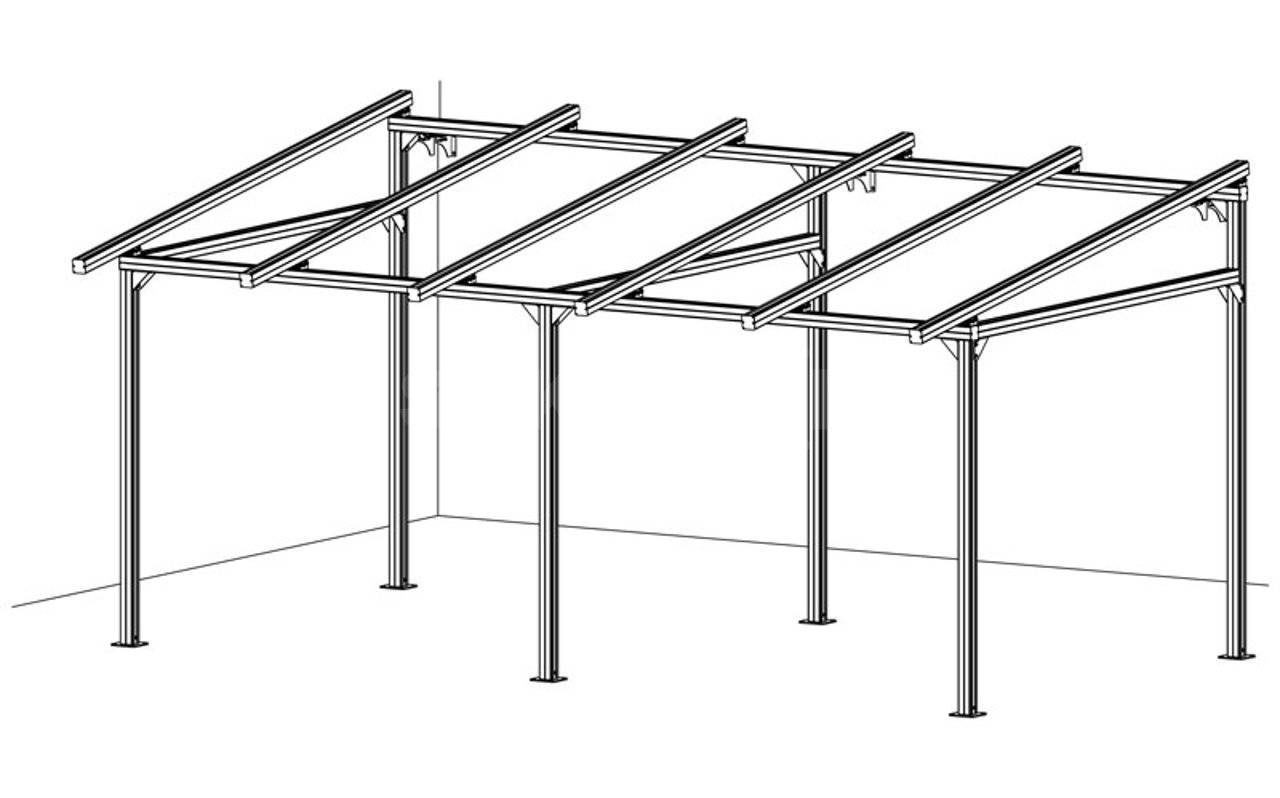

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

  1. Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.
  2. Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

  1. Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
  2. Первая изготовленная ферма будет шаблоном для сварки остальных.
  3. После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

Надрезка

Проводится загиб следующим образом:

  1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
  2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
  3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

  1. Сначала нужно заварить или забить пробкой один конец трубы.
  2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
  3. Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

  1. Сначала нужно очистить участок, наметить место установки навеса.
  2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
  3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.
  4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
  5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
  6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
  7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
  8. В конце опоры по меткам нужно обрезать болгаркой.

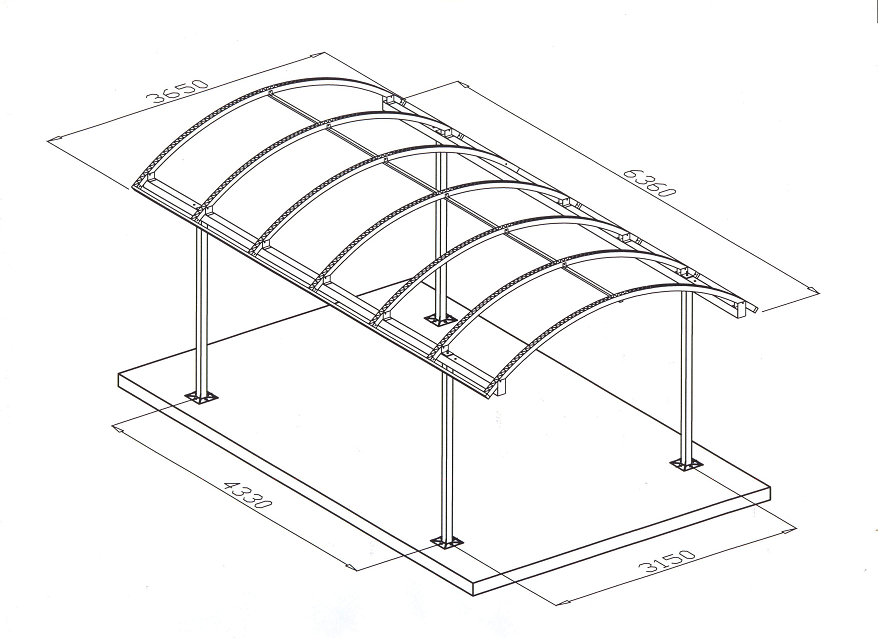

Схема поможет качественно выполнить работу

Достоинства профильных труб

Фермы из квадратных профильных труб имеют ряд преимуществ перед другим металлопрокатом:

  1. материал отличается хорошей стойкостью к высоким температурам. Целостность и отсутствие деформаций при пожаре – это один из основных плюсов профильных труб;
  2. форма квадрата и четыре ребра жесткости позволяют профилю выдерживать большие нагрузки;
  3. загибать профили достаточно просто. С помощью профильной трубы можно придавать конструкции различные виды;
  4. общий вес конструкции намного меньше, чем у навесов с такими же размерами, изготовленными из другого металлопроката;
  5. материал служит долгое время.

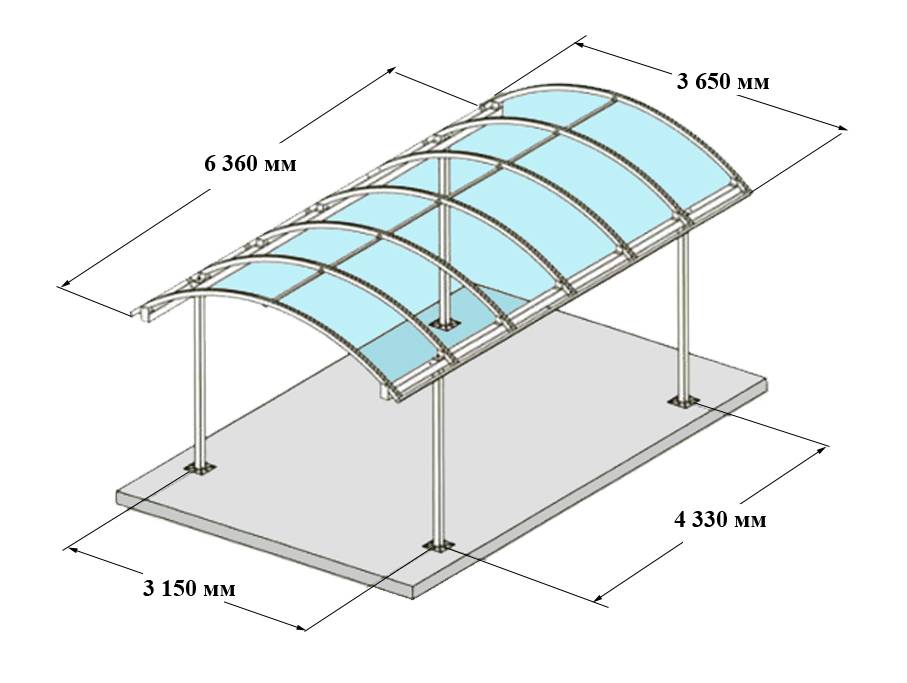

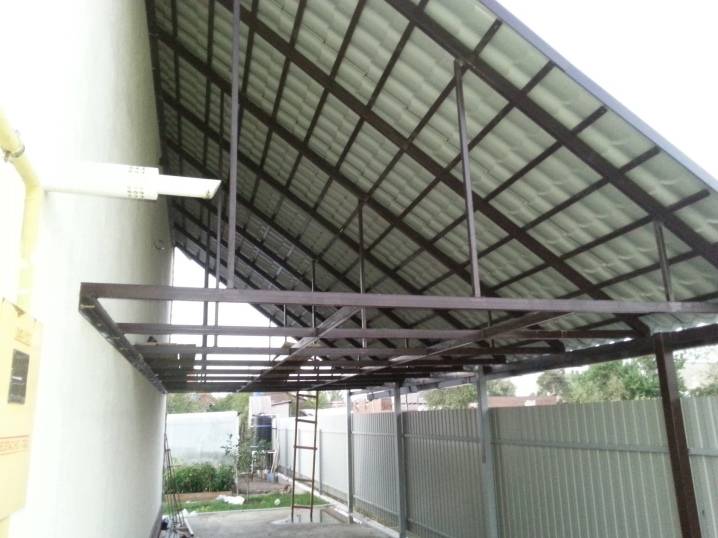

Чтобы выполнить весь цикл работ, включая сварку и покраску, нужно провести несколько основных операций. Для наглядности примем размеры конструкций с габаритами обычного гаража для автомобиля – 6 м длиной и 4 м шириной. Одна сторона крепится к стене здания.

Установка опор

Для опор козырька выбирайте профтрубу диаметром не менее 80 мм. Меньше не рекомендуется из-за значительной нагрузки. В местах установки колышков бурятся скважины на глубину до 80-90 см. Дно засыпается песком и утрамбовывается. Далее делается подушка из щебня, на которую уже ставятся столбы для навеса.

В процессе работы следите, чтобы не было отклонений от вертикали. В противном случае конструкция будет выглядеть неряшливо. Оптимальное расстояние между опорами — не более 1,5 метра. Лучше ориентироваться на ширину кровельного материала. Для надежности на дно каждой трубы наваривается круглая или квадратная пластина. Она не даст грунту впоследствии «вытолкнуть» опору из земли и обеспечит дополнительное сцепление с бетоном.

Залитые песчано-цементной смесью опоры навеса оставьте на несколько дней, чтобы фундамент набрал прочность. За это время подготовьте каркас.

Как правильно выбрать профильную трубу

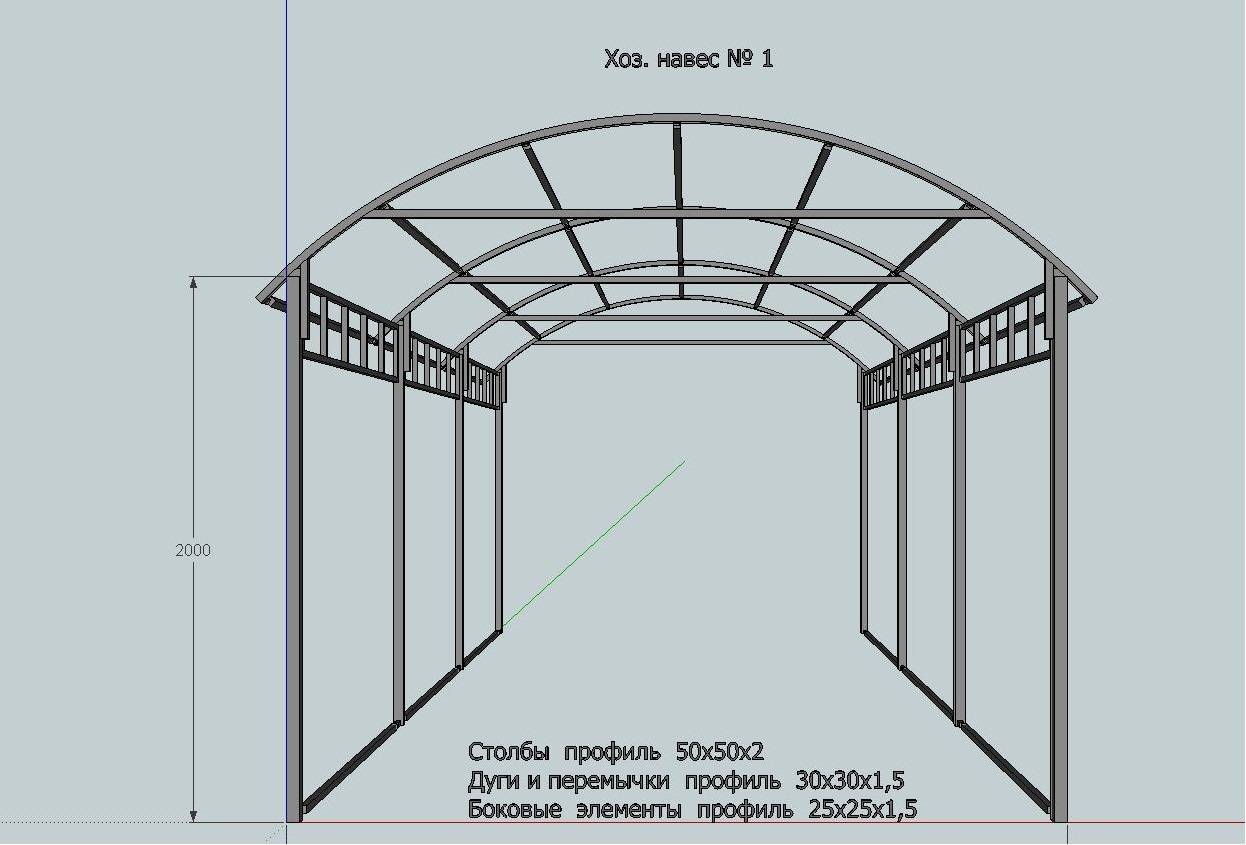

Для конструкций разного размера необходима и труба разного диаметра. Например, материал с сечением 60х60 выдержит каркас шириной не более 3-4 м и длиной до 4-6 м. Проще говоря, сечение должно демонстрировать одинаковую жёсткость в продольном и поперечном векторе. Если конструкция достаточно вместительная, применяйте для стоек трубу от 80х80 мм и выше. Для всех дополнительных частей сечение трубы может быть меньше. Например, 40х20 мм или 40х25 мм.

Труба для колонн не обязательно должна быть круглой в разрезе. Квадратная форма сечения хорошо подходит в тех местах каркаса, где соединение деталей происходит под углом 90°. Обычно элементы крепятся друг к другу:

  • болтами;
  • сваркой;
  • хомутами
  • резьбовыми соединениями.

Профильная труба

Фермы и другие элементы, поддерживающие кровлю, даже лучше изготавливать из прямоугольной трубы. Это из-за того, что внешние факторы будут оказывать нагрузку на них в вертикальном направлении, сверху вниз. Именно эта форма сечения даёт максимальную жёсткость при таком векторе сил.

Что в итоге

Расчет арочных навесов редко делают полностью — фермы считают только для ответственных или крупных объектов, но никак не для небольших построек во дворах частных домов. Для таких строений достаточно посчитать снеговую и ветровую нагрузки. Это нужно, чтобы выбрать подходящую марку профлиста или вид сотового/профилированного поликарбоната.

Кроме того, делают расчет материалов для арочных навесов из металлопрофиля. Он не так прост, как для обычных односкатных и двускатных кровель, поскольку скругленную поверхность нужно «развернуть» на плоскость. Но это не невыполнимая задача: нужно просто подставить значения в формулу или воспользоваться нашим онлайн-калькулятором.Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку! Источник

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
