Подключение к водопроводу
Шланг от посудомоечной машинки допускается подключать к смесителю раковины, однако при этом постоянно следует следить за соединением на случай протечки. Лучше подсоединить машину к трубе водопровода напрямую. Все работы проводить только после того, как перекрыт доступ воды на вводе в квартиру.
При любом способе подключения следует установить фильтр грубой очистки, для защиты посудомоечной машинки от мусора в воде. Если этого не сделать, то со временем форсунки внутри камеры выйдут из строя.
Если длины штатного шланга достаточно, то подсоединить можно с помощью тройника в точку включения смесителя. При этом шланг от смесителя откручивается от трубы и между ними вставляется тройник. На свободный вывод тройника прикрутите шаровой вентиль, фильтр и далее уже шланг для подачи воды в посудомойку.
Если водопровод проложен на удалении от места установки, то удлините шланг, но максимум на 5 метров или проложите отдельную ветку трубы и выведите подключение непосредственно за машинкой или сбоку от нее. Однако второй способ требует наличия инструмента для работы с тем типом труб, которыми выполнена разводка, и соответствующих навыков.
Если труба водопровода проходит мимо места установки машинки, то проще врезаться в нее и установить тройник.
Для стальных труб используйте обжимной хомут с патрубком для подсоединения посудомойки. Хомут состоит из двух частей, между ними зажимается труба через специальный резиновый уплотнитель, в котором есть отверстие. Его следует ориентировать вверх или в сторону машинки, и патрубок на одной из половинок хомута располагать над отверстием в уплотнителе. Как только хомут одет и затянут болтами, с помощью дрели и сверла по металлу сверлится отверстие в трубе. Полученный таким способом тройник отлично подойдет для подключения запорной арматуры – шарового вентиля, фильтра и шланга от посудомойки.
Для металлопластика все еще проще. Достаточно найти ножницы для металлопластика и развертки для калибровки внутреннего диаметра. Перед работой обязательно проверьте, что на вводе холодной воды перекрыт вентиль:
- Вырежьте возле места установки машинки участок трубы примерно 3 см. Резать необходимо строго под углом 90о.
- Зачистите и откалибруйте оба конца трубы разверткой и оденьте на трубу фитинги американки.
- Подсоедините оба края трубы к тройнику.
- К свободному выводу тройника подсоедините шаровый вентиль, фильтр и к нему уже шланг от посудомоечной машинки.
Большинство моделей посудомоечных машин рассчитано на подключение только холодной воды. Однако для экономии ресурса ТЭНов и общих затрат на электроэнергию есть возможность подсоединить и ГВС. Подключение выполняется таким же образом, как и в случае с холодной водой.
Однако если машина имеет два ввода, но подключать будут только холодную, то второй ввод следует так же подключить к холодной воде, а не оставлять с заглушкой. В продаже имеются специальный Y-образные шланги именно на этот случай.
Возможные варианты встраивания
Шкаф для встраивания ПММ может выглядеть по-разному. Предлагаем рассмотреть несколько популярных вариантов, удобных для монтажа.
Каждый вид монтажа связан с трудностями
Чтобы свести их к минимуму, важно соблюдать вышеизложенные условия и требования, указанные производителем в инструкции. Предлагаем несколько рекомендаций по монтажу посудомойки в разных местах
Встраивание в шкаф
Если рядом с мойкой находится шкаф-тумба шириной более 45 см, то его можно использовать для установки посудомоечной машины. Преимущество близкого к коммуникациям монтажа – возможность интегрирования шлангов машинки в уже установленную систему под мойкой.
Вариант подключения посудомойки: удлиненная труба подачи холодной воды с запорным клапаном, отвод дренажного шланга в моечный сифон, отдельная электрическая розетка
Важно. Затем нужно поочередно подключить машину к канализации, водопроводу и электропитанию
Если необходимо, следует установить дополнительно гидрозатвор со сливным патрубком.
Декоративную лицевую панель, которая крепится на дверцу машинки, обычно собирают из снятых дверок шкафа или заказывают дополнительно. Частично встроенные модели декорировать не нужно, поэтому их монтаж немного проще.
Установка в отдельностоящий модуль
Если свободных шкафов под новое оборудование не найдено, но места на кухне достаточно, можно заказать отдельный модуль, но установить его нужно неподалеку от коммуникаций.
Тумба для дополнительно приобретенной техники – компактной стиральной машинки и посудомойки. Модуль установлен максимально близко к мойке, что облегчает подключение
Важно выровнять и закрепить агрегат так, чтобы он не вибрировал при работе и не двигал шкаф. Шланги и трубы прокладываются вдоль стены, но доступ к ним легче
Чтобы добраться до коммуникаций, можно не демонтировать машину, а просто отодвинуть тумбу от стены. Когда посудомойка установлена под общую кухонную столешницу, для технического обслуживания приходится ее демонтировать, так как иначе к местам присоединения шлангов не дотянуться.
Монтаж в нишу
Если в кухне предусмотрена ниша для установки микроволновой печи, духового шкафа или другого небольшого по размерам оборудования, ее можно также использовать и для монтажа посудомойки.
Размеры компактной модели вместе с чертежами можно найти в инструкции по установке. Если ниша расположена далеко от коммуникаций, придется запастись длинными гибкими шлангами для подачи холодной воды и отвода использованной
Встраиваемые компактные модели не нужно путать с отдельностоящими. Последние не обязательно размещать в нише – для их установки подойдет любая горизонтальная поверхность.
Чтобы посудомойка не бросалась в глаза и была скрыта, как остальная техника, лицевую часть прикрывают декоративной накладкой в стиле фасада.
Разработчики обычно продумывают различные варианты установки техники, поэтому в инструкции по монтажу размещают чертежи и схемы с размерами, полезными подсказками, техническими рекомендациями
Место для компактной модели подыскать проще, но не забывайте, что большую семью мини-машинка обслужить не в состоянии.
Если встраивание не подходит
Что делать, если в кухне совсем нет места для установки встраиваемой модели? Остается рассмотреть отдельностоящие варианты, конструкция которых не требует особого монтажа. Их можно просто установить на пол, столешницу или в нишу, выровнять, а затем выполнить подключение.
Существует еще один способ исполнить собственную мечту по монтажу встроенной посудомоечной машины – полное переустройство кухонного гарнитура, с возможным ремонтом или переносом коммуникаций. Он более затратный, требует не только финансовых вложений, но и времени.
Требования к положению
Главное, что нужно соблюдать при выборе места, где будет размещена посудомоечная машина, – подготовка размещения. Это касается и случаев, когда нужно подключить встраиваемую посудомоечную машину. Список критериев таков:
- расстояние до точек, где расположен слив и производится подключение воды, должно составлять около полутора метров, как на фото;
- при установке своими руками обеспечьте ровную поверхность – посудомоечная машина должна четко, всеми четырьмя ножками, устойчиво стоять на полу;
- самостоятельно врезаемая встроенная посудомойка не должна отклоняться от горизонтали больше, чем на 2 градуса;
- до того, как будет устанавливаться врезная посудомоечная машина, нужно проделать все необходимые отверстия в стенках мебели, а также обеспечить нужное расстояние между задней частью корпуса и стеной.
Кроме того, если самостоятельно используются разнообразные системы-предохранители, следует предусмотреть для них защищенные места, обеспечивающие легкий доступ.
Как подключить посудомоечную машину своими руками
Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:
- Встроить посудомоечную машину в нишу и надежно закрепить ее там.
- Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
- Подсоединить ПММ к водопроводу.
- Выполнить подключение агрегата к канализации.
Подключение посудомоечной техники к водопроводу и канализации – непростая задача
Подвод электросети
Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.
Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети
Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.
Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).
Схема правильного подвода электроэнергии к посудомоечной машине
Подключение посудомоечной машины к водопроводу
Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

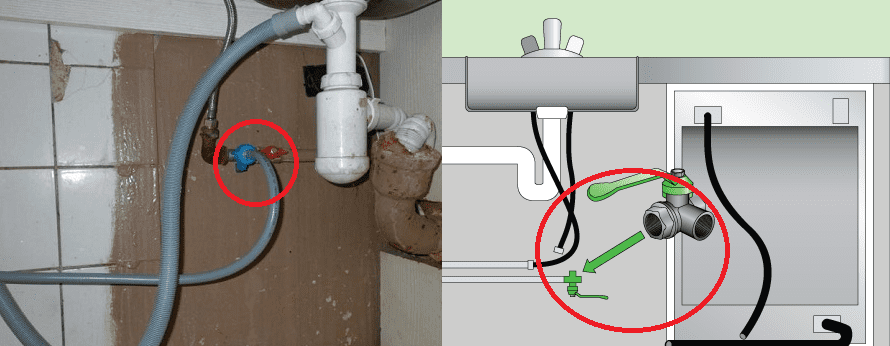

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке
На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.
Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.
Обжимная муфта с отводом и запорным краном
Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.
Тройник в разрезе металлопластиковой трубы
Подготовка слива в канализацию
В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.
В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

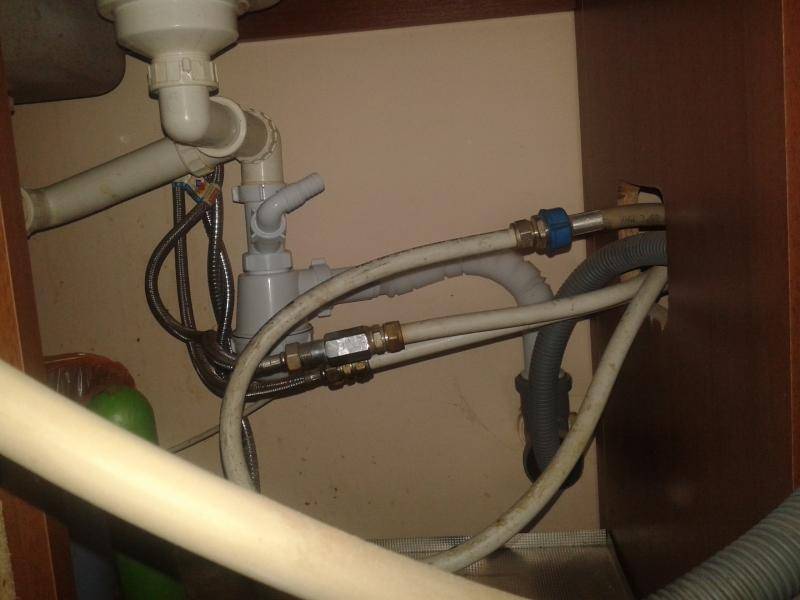

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина
Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.
Еще один вариант – на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

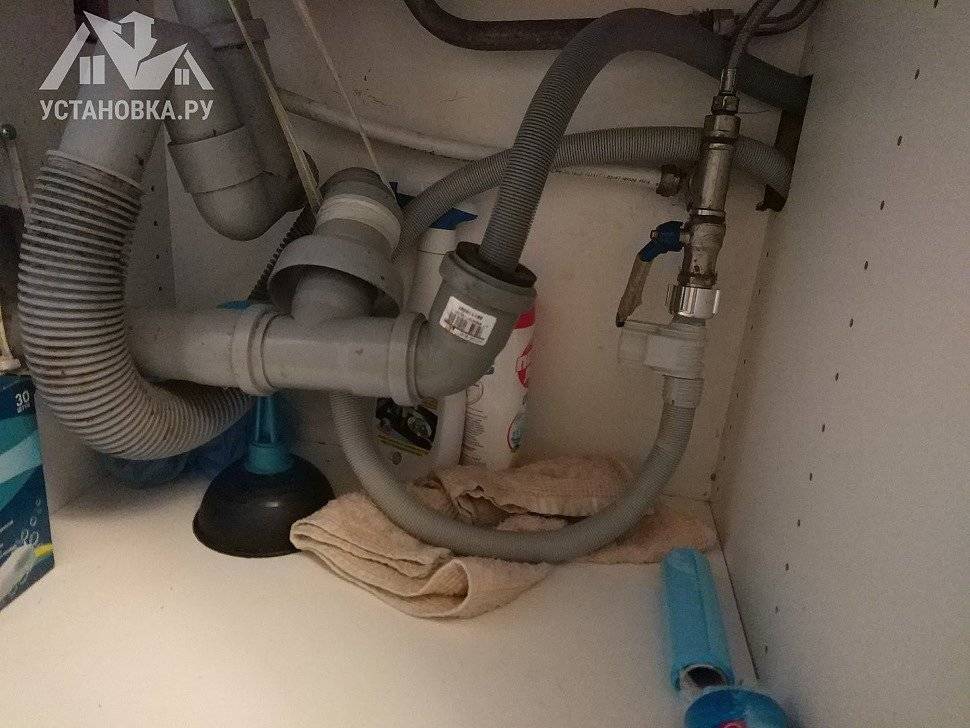

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины
Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки
Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне
Сливной шланг, заключенный в пластиковый перегиб
Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.
Подготовительные работы ↑
Прежде всего, необходимо убедиться, что служба доставки не повредила машину в процессе транспортировки. Для этого достаточно перед подписанием документов на получение груза пошатать упакованный агрегат.
Внутри упаковки ничего не должно скрипеть, стучать или перекатываться. Какие либо звуки, доносящиеся сквозь слой упаковочного материала, говорят о неправильной подготовке посудомоечной машины к перевозке, вследствие чего произошел обрыв или смещение внутренних деталей. От приемки такого груза лучше отказаться.
Далее следует удалить упаковочный материал, извлечь стопорные болты, снять предохранительный скобы и установить машину на выделенное ей место.
Фото: проверить на целостность при покупке
Инструкция подключения посудомоечной машины расстелена по полу, верный ящик с инструментами под правой рукой
Домашние осторожно заглядывают в двери, готовясь насладиться зрелищем работы Мастера
Отвод воды
После того, как все подготовлено можно приступать к подключению машинки к системе канализации. Для этого необходимо установить сифон, оснащенный штуцером, и к последнему присоединить сливной шланг. Эта, с первого взгляда, простая процедура организации слива требует соблюдения двух важных условий.
Условие первое –необходимо сделать верхний перегиб, как показано на изображении ниже , это предотвратит попадание воды из чаши раковины в ПММ.
Иллюстрация выполнения верхнего перегиба
Условие второе – колено водяного затвора на сливе должно быть максимально глубоким с коротким изгибом. Это делается для того, чтобы воздух из канализационной системы не попадал в устройство. Если не поставить водяной затвор, посуда после мытья может иметь неприятный характерный запах. Ниже показан правильный водяной затвор.
Пример организации водяного затвора
Метод организации слива от стационарной ПММ напрямую в раковину не рекомендуем реализовывать, поскольку существенно возрастает нагрузка на насос. Варианты подключения прямо к канализации даже не будем рассматривать, поскольку это абсолютно неправильно.
Пошаговый процесс установки посудомойки под раковину
Процесс установки включает четыре основных этапа:
- подготовка;
- подключение к электропитанию;
- подведение к водопроводу;
- подключение канализации.
Рассмотрим каждый этап отдельно.
Шаг 1 — подготовка
Прежде, чем начнете установку агрегата, изучите инструкцию, ознакомьтесь с требованиями производителя к месту и условиям размещения машины. Подготовьте инструменты. Вам потребуются:
- набор отверток;
- ключ разводной;
- плоскогубцы;
- рулетка;
- перфоратор или дрель;
- шуруповерт;
- переходник для канализации;
- шланг — в некоторых моделях идет в комплекте;
- кран, муфта;
- сифон;
- манжета из резины, комплект резиновых прокладок;
- кабель трехжильный;
- розетка евро.
Шаг 2 — электричество
Для безопасной работы машины обеспечьте ей отдельную розетку, продумайте заземление. Расстояние от ее локации до размещения розетки — не более 1,50 метров. На весь период работ с электричеством обесточьте щиток. Если не уверены, что справитесь сами, вызовите мастера.
Существует два способа монтажа:
- скрытый — кабель прячут в стену;
- открытый — подойдет, если мойка уже встроена в кухонную мебель. От коробки распределения до розетки прокладывают кабельный канал.
После того, как работы будут выполнены, подключите ток и проверьте, работает ли машина.
Шаг 3 — водопровод
Начните с отключения подачи воды — перекройте вентиль. Как правило, кран находится в санузле. Далее по схеме:
установите угловой трехходовой кран там, где уже подключены приборы, потребляющие воду;
присоедините к новому крану действующие приборы и технику;
подключите наливной шланг посудомойки;
проверьте качество соединения
Важно! Если резьба тройника и шланга не совпадает, или они отличаются по диаметру, используйте переходник. Совет! Если вместо гибкого шланга вы используете пластиковые трубы, перед краном монтируйте очистные фильтры
Этот прием увеличит срок эксплуатации агрегата и предотвратит засоры
Совет! Если вместо гибкого шланга вы используете пластиковые трубы, перед краном монтируйте очистные фильтры. Этот прием увеличит срок эксплуатации агрегата и предотвратит засоры.
Можно воспользоваться более доступным способом подключения машины — присоедините шланг прямо к смесителю, расположенному под мойкой. Метод простой, но имеет серьезный минус. Вы не сможете пользоваться водой на протяжении всего цикла работы машины.
Обратите внимание! Подключайте технику к холодному водопроводу, не пытайтесь экономить на нагреве — рискуете сломать машину. Программное обеспечение рассчитано на нагрев в зависимости от режима — машина должна делать это самостоятельно
Читайте еще >>> Соль для посудомоечной машины: какова ее функция и можно ли заменить обычной солью
Шаг 4 — канализация
Присоедините посудомойку к канализации удобным способом:
- используйте тройник;
- установите сифон.
Пользуйтесь первым вариантом подведения, если второй не доступен. Тройник — не лучшее решение. Косой тройник врезают прямо в канализационную трубу, без удлиннения шланга. Алгоритм действий:
- в манжету уплотнения вставьте тройник. Это сделает стык герметичным;
- шланг от машины соедините с манжетой;
- сделайте изгиб шланга — расположите его под уровнем врезки. Так вы исключите появление неприятного запаха в камере устройства, если туда случайно попадают сточные воды.
Схема установки сифона:
снимите старый сифон;
установите на его место новый — с дополнительными патрубками;
присоедините прямой шланг;
закрепите место соединения хомутом
Внимание! Изгиб на шланге делать не нужно.. Чтобы установить посудомоечную машину, нужны определенные знания, но это вовсе не означает, что нужно вызывать мастера
Подготовьте инструменты и коммуникации, почитайте рекомендации производителя. Изучите рекомендации специалистов и приступайте к делу. Если выполните все грамотно, не только сэкономите деньги, но и будете уверены в надежности процедуры
Чтобы установить посудомоечную машину, нужны определенные знания, но это вовсе не означает, что нужно вызывать мастера. Подготовьте инструменты и коммуникации, почитайте рекомендации производителя. Изучите рекомендации специалистов и приступайте к делу. Если выполните все грамотно, не только сэкономите деньги, но и будете уверены в надежности процедуры.
Подключение к водопроводу
Длина шланга подвода воды тоже ограничена – не более 1.5 м. Её можно наставить водопроводным шлангом в металлической оплётке. Это несложно, нужен угловой кран-тройник и сам шланг. Но чтобы снизить риски подтопления, получить более надёжный, а значит и долговечный результат сделаем иначе – параллельно канализационной трубе проведём водопроводную. Для самостоятельного выполнения наиболее доступно подключение воды к посудомоечной машине металлопластиковой трубой – для этого требуется минимум инструментов. Порядок действий один и тот же для любого подключения:
- Отворачивается шланг холодной воды кухонного смесителя.
- Наворачивается угловой кран. Точнее – тройник с шаровым краном для подключения бытовых потребителей воды.
- Вновь подсоединяется смеситель, а на запираемое краном резьбовое соединение наворачивается фитинг для металлопластиковой трубы.
Для простоты ревизии и обслуживания, выполнять соединения с подводящим и сливным шлангами посудомоечной машины нужно в одном, сравнительно легкодоступном месте, но не прятать за встраиваемую технику. Чтоб иметь возможность осмотреть их в любое время, без демонтажа машинки.
Важно: резьбовые соединения с резиновыми кольцами дополнительного уплотнения не требуют, они заворачиваются с усилием «от руки», при сомнениях можно подтянуть на ¼ оборота. При правильном положении прокладки обычно этого более чем достаточно
Остальные резьбовые соединения требуют «подмотки»:
- Старшее поколение может посоветовать лён – не подавайтесь, он более оправдан для иных целей.
- Лента-ФУМ – более подходящий вариант, но при её использовании нужна сноровка – опыт использования. Подмотка «фумкой» выполняется «разово»: подмотал, закрутил и всё. Если ошибся или подтекает – раскручивай, убирай прожатую резьбой ленту и подматывай новым отрезком.
- Наиболее удобна в использовании нить «Тангит унилок». Она позволяет корректировать положение крана в более удобное. Инструкция использования на каждой упаковке. Однажды попробовав её, мало кто возвращается ко льну или ФУМ-ленте. Это происходит только для специфичного использования или тотальной экономии.
Для безошибочного выбора положения крана рекомендуется навернуть его «на сухую», без ленты посчитать число оборотов, раскрутить и собрать уже с подмоткой.
Возможная реализация подключения к горячей воде
Большинству посудомоечных машин требуется холодное водоснабжение. Разберёмся, как подключить посудомоечную машину к горячей воде – ведь в некоторые модели заложен такой функционал. В инструкции по монтажу и эксплуатации таких машин указано:
- Разрешено подключить к горячей воде, ее температура должна быть в пределах 40° — 60°ц. Можно подключаться к альтернативным, например, энергосберегающим системам.
- Функционал защитного устройства аквастоп допускает максимальную температуру подаваемой воды 75°.
Поэтому подключение таких машин к горячему водоснабжению вполне возможно. Но ограничения накладывают совсем другие реалии. Система ГВС в благоустроенных квартирах нестабильна – температура воды запросто может оказаться выше установленной нормы. Это чревато поломкой управляющего оборудования и постепенным разрушением внутренних элементов.
Напрашивается вывод, что подсоединение посудомоечной машины к водопроводу ГВС наиболее уместно в частных домах, где оно реализовано газовым котлом. Потому что:
- Подогрев воды газом действительно обходится дешевле электроподогрева.
- Есть возможность задать и контролировать максимальную температуру воды.
Однако в некоторых моделях, в частности бренда bosch, для сушки посуды реализован теплообменник. Это совершенно другой принцип, не имеющего ничего общего с распространенной сушкой потоком горячего воздуха. Смысл его в том, что в начале процесса сушки пространство между стенками машины заполняется холодной водой. За счет резкого охлаждения на внутренней стенке конденсируется влага, испаряющаяся с поверхности горячей посуды. Этим достигается экономия электроэнергии и реализуется щадящий режим сушки, безвредный для посуды. То есть очевидно – для работы машины принципиально необходима холодная вода.
Подсоединение машины к водопроводной системе
Как подключать посудомойку к водопроводу своими руками? Инструкция, находящаяся в комплектации к агрегату, даёт огромное количество подсказок. Не упустите из своего поля зрения то, какая вода должна попадать в машину: горячая или холодная. Большая часть прогрессивных посудомоек подключаются к холодной воде. Избирая место, где устанавливать, удостоверьтесь, что плоскость не имеет уклонов, машинка должна стоять на ровной поверхности. В случае если техника встраиваемая, будет нужно сделать отверстие в задней стене мебели в тех местах, где проходят трубы подачи, отвода воды. Подключение любой встраиваемой машинки к водопроводу не имеет каких-то отличий от стандартных этапов инсталляции.
Этапы подключения можно проводить в любой очерёдности. По большому счёту, больше сложности доставляет подготовка, перед тем как подключать – установка всех нужных для этого частей. А коммутация выходящих из посудомоечной машинки шлангов с водопроводом и канализацией будет заключительным этапом, который производится фактически одновременно, совместно с конечной установкой техники на место.
Сразу можно обмолвиться о следующем моменте. Настольные компактные посудомойки, в принципе, время от времени могут обходиться без стационарного подключения к разным коммуникациям. Шланг подачи воды в данном случае подключают конкретно к сливу смесителя (для этого есть особые переходники), а шланг слива опускают и фиксируют в мойке. Обычно подвод к водопроводу исполняется своими руками 2-мя способами: через смеситель либо врезку конкретно в трубы подачи воды.
Последовательное подключение к трубам водопровода:
- разобрать соединение шланга подачи воды к смесителю от водоподводящей трубы;
- присоединить к данному месту тройник, замотав резьбу фум-лентой;
- к отверстию тройника подсоединить гибкий шланг смесителя;
- отводную трубку тройника соединить с фильтром очистки воды;
- к выходному отверстию фильтра прикрутить шаровый кран, он пригодится для мгновенного отключения машинки от водоснабжения;
- к запорной арматуре подсоединить шланг подачи воды;
- все соединения промотать фум-лентой и подключать.
