Как сделать насос ручеек – технические характеристики: как работает, цена и ремонт: Обзор

Подключение и правила эксплуатации

Перед установкой агрегата в колодец нужно провести подготовку. Вначале следует определить, на какой глубине установят прибор. Надо подобрать шнур соответствующей длины и определить место закрепления троса при работе устройства.

Правила эксплуатации.

Прибор имеет техпаспорт и инструкцию по эксплуатации, которую нужно изучить до начала фиксации аппарата. Надо подобрать прочный шнур, выдерживающий нагрузку, которая больше веса агрегата в 5 раз.

Это требование необходимо учитывать, иначе насос может сорваться и упасть на дно скважины. Не нужно использовать металлический трос, потому что он плохо выдерживает вибрацию. Для погашения вибрации устройство крепят к кабелю на резиновой подвеске. Лучше всего выбрать шнур из капрона. В комплект некоторых приборов входит капроновый трос, если его длины не хватит, то надо купить новый, наращивать его нельзя.

Следует заранее приготовить шланг, по которому жидкость будет подаваться наружу. Длина его зависит от уровня установки прибора, а диаметр – от сечения патрубка. В продаже имеются переходники, дающие возможность фиксировать шланг другого сечения. На конце шланг закрывают хомутом. Такой шланг можно заменить трубкой из пластика, ее тоже фиксируют на патрубке. Чтобы установить насос, надо закрепить на корпусе прибора капроновый трос.

К патрубку на выходе нужно присоединить шланг для подачи жидкости. На отверстие, предназначенное для водозабора, надевают фильтр. Затем аккуратно опускают устройство в колодец, закрепляют трос, потом подключают агрегат к электричеству. Нажимают кнопку для включения, чтобы проверить, как работает аппарат.

В комплект насоса входит электрокабель, который может иметь длину от 10 до 40 м. Лучше сразу купить агрегат с проводом наибольшей протяженности. Если длины кабеля будет недостаточно, то его наращивают отрезком провода, участки соединения проводов тщательно изолируют. Когда прибор будет установлен в воду, нужно еще раз осмотреть устройство и убедиться, что нагрузка приходится на трос, а не на шланг или электрокабель.

Продолжительность непрерывной работы прибора составляет 12 часов. Изготовитель советует каждые 2 часа делать перерыв, чтобы агрегат остыл. При фиксации прибора нужно учитывать, что от дна колодца до аппарата должно быть не меньше 1 м, иначе прибор затянет в грунт.

Устройство и принцип работы насоса

Устройство вибрационного насоса достаточно простое. В алюминиевом корпусе, состоящем из двух частей, находится залитый эпоксидной смолой электромагнит. Рядом с ним располагается стальной шток, способный двигаться вдоль продольной оси корпуса. Шток крепится к корпусу резиновым амортизатором. Шток приводит в колебательное движение диафрагму, которая создает сжатие и разряжение в полости корпуса. В верхней части корпуса находятся отверстие для всасывания воды и патрубок для подсоединения шланга. Отверстие для всасывания воды при движении штока вверх закрывается резиновым клапаном.

Принцип работы вибрационного насоса исключает наличие вращающихся деталей и подшипников. Этим обеспечивается высокая надежность водяного насоса «Ручеек».

Герметичность соединения частей корпуса и ввода питающего кабеля настолько надежная, что насос годами может находиться в воде.

Так как всасывающее отверстие в насосе «Ручеек 1» расположено в верхней части корпуса, то исключается попадание песка, мелких камней, мусора со дна емкости.

Инструкция по эксплуатации насосов «Ручеек»

Насосы вибрационного типа подходят для владельцев колодцев и трубчатых скважин диаметром более 10 см. для поднятия воды с глубины не более 3 метров. Иногда применяется для откачки подтоплений в помещениях. Укладывать на дно, только при условии, что насос обернут резиной, толщиной 3 мм. Для предотвращения повреждений корпуса, за процессом необходимо постоянное наблюдение.

1. Сквозь ушко продевается и закрепляется тросик. Концы опалить. Сразу рассчитывайте его длину, чтобы он был полностью погружен в воду и не работал всухую.
2. Подсоедините шланг для слива воды в патрубок. Вы можете как опустить шланг в емкость для сбора жидкости, так и подсоединить его к системе полива или водоснабжения.
3. Соедините изолентой трос, сетевой шнур и трубу/шланг. Не использовать металлическую проволоку для скрепления.
4. Опускайте аппарат таким образом, чтобы он находился в центре резервуара и не касался дна. Можно использовать пружинящую подвеску. Это сократит колебания во время вибрации и предохранит от засасывания висящих комплектующих в отверстие забора жидкости.
5. Желательно надеть на насос кольцо с амортизацией, чтобы исключить трение корпуса со стенками вследствие вибрации.
6. Подключите в сеть.
7. Изготовитель предупреждает, что аппарат способен беспрерывно поставлять воду на протяжении 120 минут! Помните об этом и не допускайте переработки – как следствие, сокращается срока службы.

Вода начнет поступать минимум в течение 30 секунд. Все зависит от того, насколько труба удалена от источника.

ВИДЕО: Как правильно запустить оборудование

Запреты по работе

Связаны с опасностью для жизни и здоровья. Итак, производитель запрещает:

• трогать включенный в электросеть прибор;
• запускать без стабилизатора при скачущем напряжении;
• добывать грязную, песчаную воду, с примесями различных пород;
• пользоваться без 20-минутных перерывов после двухчасовой работы, более 12 часов в сутки;
• переносить с поврежденным кабелем;
• пережимать шланг для увеличения напора;
• опускать в воду, если гайки в верхней части корпуса не затянуты.

Кроме того, запрещено использовать насосы в условиях складчатого Урала и в разведочно-эксплуатационных скважинах.

Почему производитель настаивает на таких ограничениях? Что же происходит со скважиной, если в нее установить вибрационный насос? Аппарат работает от электросети, частотой 50 Гц. Допустим, скорость распространения звука в гранитах 5 км/с – это входит в резонанс. Впоследствии, происходит обвал породы, а скважина приходит в негодность. Если же труба железная/рабочая колонна – огромный резонатор передает вибрацию еще и в землю. Не стоит так прокачивать новую скважину. Лучше установить центробежный агрегат, поскольку он не сможет разрушить скважину вибрационным потоком.

Поломки и ремонт своими руками

Рассмотрим возможные причины неисправностей погружного насоса «Ручеек».

• Снижение подачи воды с бесшумной работой двигателя, возможно из-за снижения допустимого напряжения. Требуется отключить прибор и включить после нормализации напряжения в сети.
• Сокращение подачи сопровождается ревом насоса – требуется замена резинового поршня. Лучше обратиться в авторизированный сервисный центр.
• Прибор не выдает соответствующий напор при обычном гудении. Это свидетельствует об износе резинового клапана.
• Если произошло межвитковое замыкание в катушках электропривода, «Ручеек» не включится. Подлежит утилизации.
• Отверстия всасывания можно прочистить тупым металлическим предметом, во избежание повреждения резинового клапана.

Плюсы и минусы по отзывам покупателей

В числе плюсов просто использования прибора, его ремонтопригодность – буквально на коленке. И самое главное — намагниченная вода повышает урожайность, но это касается всех насосов, используемых для полива.

Не нравится покупателям большое количество подделок и их максимальное сходство с оригиналом.

Выбирая недорогой вибрационный погружной насос на нашем рынке можно столкнуться с выбором – что лучше насос Ручеек или Малыш. И тот, и другой в одной ценовой категории, с приблизительно одинаковыми характеристиками и одинаково ремонтопригодны. Вопрос будет только в личных предпочтениях. Принципиальной разницы между ними нет.

ВИДЕО: Особенности использования насоса Ручеек

nagdak.ru

Модификации и аналогичные модели

Конструктивно насосное оборудование этого производителя отличается принципом забора. «Ручеек» с нижним забором воды никогда не будет работать «вхолостую». Водозаборник находится в нижней части корпуса. А устройства, у которых он находится сверху, никогда не забьется илом, и всегда будет охлаждаться естественным образом.

Каталог оборудования, выпускаемого ОАО «Ливгидромаш» (Россия), включает следующие модификации:

1. «Ручеек 1». Верхний водозаборник сохраняет чистоту поставляемой воды. Прибор не перегревается. Система охлаждения предполагает естественное омывание устройства жидкостью.
2. «Ручеек 1М». Система нижнего забора позволяет полностью опустошить резервуар, бак, водоем. Главное отслеживать, чтобы водозаборник не забивался донными отложениями и мусором.

Польским конструкторам удалось создать не менее эффективное устройство – насос Omnigena-Dorota. Он является аналогом «Ручейка». Среди отечественных моделей, схожих по характеристикам, надежности, простоте конструкции и ремонтопригодности, можно выделить «Малыш», выпускаемый Бавленским заводом «Электродвигатель.

На что способен прибор? Подходит ли он для дома?

Вибрационный насос не способен решать глобальные задачи, связанные с регулярным потреблением воды, но минимальные проблемы устранить сможет. Стоит отметить, что для большого дома и требуемого количества для него воды, подобная установка не справится, так как их традиционная мощность в среднем достигает 220 ватт для дешевых вариантов и 300 ват для более дорогих.

Для дачных условий глубинный насос вполне подходит, ведь имеются соответствующие технические характеристики. Только при условии, если одновременно не пользоваться ванной, стиральной машинкой или раковиной. В таких случаях можно включать лишь один источник водозабора.

Седьмое место – «МАЛЫШ» БВ 0,1-63-У5

Модель широко используется для обеспечения бытового водоснабжения из пресных водоемов, включая колодцы, трубчатые скважины с диаметром от 100 мм и глубиной до 63 м включительно. Этот насос – одна из наиболее популярных марок, которая используется для организации бытовых комплексов обслуживания.

Вибрационный насос эффективно задействуют для обустройства систем полива приусадебных участков, дач, садов и огородов. За счет верхнего забора воды «МАЛЫШ» БВ 0,1-63-У5 отличается стойкостью к перегреву даже в летний период. Поэтому его можно применять в любое время года.

Касательно производительности, решение имеет показатель до 360 литров/час, чего вполне достаточно для небольших участков. Работает от бытовой электросети, подает воду на высоту до 63 метров с производительностью, в среднем, 6 л/мин, мощность 230 л.с.

Отличительные характеристики:

• 2 класс защиты от сбоев в системе электропитания;
• IPX8 защита;
• повторно-кратковременный режим работы.

«МАЛЫШ» БВ 0,1-63-У5 пользуется широкой популярностью у фермеров за счет приемлемой стоимости и широких функциональных возможностей насоса.

Техническая информация и принцип действия

«Ручеек» способен поднять воду с глубины до 40 метров. Это значит, что он подойдет для всех абиссинских источников, а в некоторых случаях способен обеспечить дом водой из скважины на песок. Весит он всего 4 кг, что облегчает процесс монтажа. При перекачке использован вибрационный принцип.

Никаких валов, колес, электродвигателей. Внутри установлена мембрана, которая изгибается в ту или иную сторону, меняя объем рабочей камеры. Колебания вызываются электромагнитным полем, которое создается прибором, и имеет динамический характер. Такая система является наиболее надежной, и позволяет перекачивать жидкость с твердыми включениями и растворимыми примесями.

Второе место в рейтинге вибрационных насосов – ЛИВГИДРОМАШ Малыш БВ 0.12-40-У5 16 М

Очень схож с советским аналогом, который на первом месте в рейтинге. Отличается крайне низкой ценой. За счет этого этот насос может позволить себе абсолютно каждый. Сверхъестественных технических характеристик нет, но при этом насос имеет 100% надежность и ремонтопригодность за счет простого конструкционного исполнения.

Мотор не мощный – всего 240 ваттный, однако может работать в горизонтальном положении, что крайне важно при организации системы полива. Хорошо переносит абразивные примеси и имеет мощную обмотку, которая усиливает надежность насоса.. Пиковая производительность 25 литров в минуту

Наиболее часто его используют для обустройства дач. Для полноценной системы водоснабжения подходит только в том случае, если потребление воды незначительное. Однако для системы полива – именно то, что нужно.

Пиковая производительность 25 литров в минуту. Наиболее часто его используют для обустройства дач. Для полноценной системы водоснабжения подходит только в том случае, если потребление воды незначительное. Однако для системы полива – именно то, что нужно.

Из отрицательных сторон стоит отметить полное отсутствие системы автоматики, защиты и поплавкового выключателя. За уровнем воды необходимо следить самостоятельно. Издает значительное количество шума, поэтому придется дополнительно приобретать звукоизоляцию, иначе будет сильный гул и значительные вибрации.

Виды

Насос Ручеек В-40

Простота конструкции отразилась и на количестве видов насосов Ручеёк, хотя количество выпускаемых модификаций достаточно большое.

Связано это с принципом забора воды из резервуара (водоёма):

модель с верхним положением обратного клапана (верхний приток воды).

Ручеёк-В-10, В-15, В-25, В-40. Насос постоянно находится в воде и ситуация с перегревом ему не грозит;

с нижним положением клапана (нижний приток воды).

Ручеёк-Н-10, Н-15, Н-25, Н-40. Возможен вариант, когда насос, откачав максимально воду, окажется на воздухе, что грозит неминуемым перегревом. Во избежание этого он снабжён термореле, предохраняющим его от перегрева.

По конструктивным и техническим характеристикам оба вида насосов мало чем отличаются друг от друга. Числовые показатели у всех модификаций говорят о длине подводящего кабеля – от 10 до 40 метров.

Третье место – ДЖИЛЕКС Тополь Малыш-М 10

Решение отлично подходит для организации дренажной системы и комплекса полива огорода, сада. Имеет достаточную мощность в 1,5 куб/час при глубине в 60 метров. Не подходит для комплексного водоснабжения, но для откачки и полива широко используется.

ДЖИЛЕКС Тополь Малыш-М 10 – погружной насос с оптимальной производительностью. Из положительных сторон стоит отметить простое конструкционное выполнение, которое обеспечивает высокую ремонтопригодность и несложную специфику технического обслуживания. Способен работать от стандартной системы электроснабжения – 220/230 В.

А теперь отрицательные стороны. Может перекачивать только чистую воду – в нем не предусмотрены элементы фильтрации. Издает значительный шум при отсутствии какой-либо шумоизоляции. Последний нюанс легко исправить, установив дополнительную шумоизолирующую систему. Также потребуется гашение вибрационного воздействия. Здесь, как и у большинства насосов этого типа, показатель находится на значительной отметке.

Однако ДЖИЛЕКС Тополь Малыш-М 10 – вполне приемлемое решение, если требуется обустроить несложную систему. За свою цену средство отлично выполняет поставленные задачи.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Первое место – Ручеек-1М 40 М

 Стоит отметить, что насос изготовлен в Беларуси и сохранил всю основную конструкцию «советского» агрегата. Но был существенно доработан. Теперь решение оснащено термодатчиком, который обеспечивает защиту насоса от перегрева.

Касательно мощности, мотор насоса 225 ваттный. Его вполне достаточно для перекачки жидкости из колодца, глубиной в 40 метров при производительности в 7 л/м. Отличается крайне низким энергопотреблением и высочайшим качеством сборки.

Из отрицательных сторон:

• сильное вибрационное воздействие;
• маленькая мощность – да, ее достаточно, однако при работе с более глубокими колодцами чувствуется существенная нехватка силы;
• отсутствие системы автоматического управления – при такой стоимости этот недостаток вполне оправдан.

Если в приоритете бюджетность, тогда «советский» Ручеек-1М 40 М – именно то, что необходимо. За свои деньги агрегат – почти лучшее решение.

Достоинства и преимущества

Конструкция и примененные принципы перекачки жидкости обеспечили насосу следующие конкурентные преимущества:

1. Материалы не боятся коррозии и не вступают в реакцию с водой.
2. Имеется резиновое кольцо, которое исключает повреждения от контактов в обсадной трубой.
3. Прибор разрабатывался с учетом требований экологической безопасности, и может использоваться для добычи питьевой воды.
4. Устройство оснащено системами защиты от перегрева и «холостого хода».
5. Отсутствие механических узлов определяет продолжительный срок эксплуатации.
6. Малый вес не перегружает капроновый трос.
7. Все комплектующие есть в свободной продаже, чем обусловлена ремонтопригодность.
8. Оборудование может включаться в автономную систему подачи воды.
9. Крепление к внутренней стенке обсадной трубы не требуется.
10. Подключается к бытовой электрической сети с напряжением 220 Вольт.

Цикл непрерывной работы не ограничен, и насос может работать сколь угодно долго. Но чтобы дать ему остыть, достаточно раз в 2 часа отключать его на 10-15 минут. Так как он оснащен верхним забором воды, исключается заиливание, а значит, насос работает без перебоев.

Как устроен и работает «Ручеек»

Работает насос за счет колебательных движений. Есть мембрана, которая засасывает во внутреннюю полость часть воды, после чего, посредством наружного штуцера, выталкивает ее через шланг, подсоединённый к насосу.

«Ручеек» относится к насосам погружного типа и весит 3-4 килограмма. За час работы может перекачать, в среднем, 450 л. воды. В конструкции есть следующие элементы:

• металлический корпус;
• резиновое кольцо поперек металлического корпуса.
• сердечник;
• катушка;
• якорь;
• шток;
• амортизатор;
• муфта;
• упор;
• корпус насоса;
• клапан;
• поршень;
• диафрагма.

Вместе эти механизмы вызывают вибрацию и обеспечивают перекачку воды. Помимо этого, там могут быть датчики, защищающие от перегрева. Также рекомендуется обзавестись тросом и надежно закреплять насос. Оставлять его подвешенным на проводе никак нельзя, иначе есть риск повреждения в следствии многочисленных вибраций.

Основные характеристики

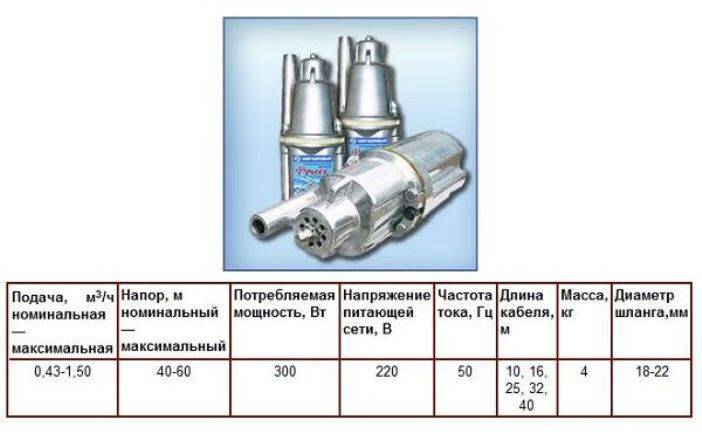

Рассмотрим характеристики насоса «Ручеек». Он обладает достаточно небольшим энергопотреблением — от 220 до 300 ватт.

При необходимости можно воспользоваться аккумулятором или небольшим генератором, хотя подпитка без проблем может происходить и от бытовой сети. При небольших погружениях забор воды, в среднем, составляет полтора кубометра в час. Среднее время работы – до 10-12 часов.

Конструкция верхнего забора воды охлаждает детали, обеспечивающие вибрацию, однако правилом все равно лучше не пренебрегать. Его соблюдение позволит поддерживать аппарат в надлежащем состоянии.

Комплектация

Для оборудования бесперебойной подачи воды в частный дом со скважины или емкости необходимо кроме насоса приобрести некоторые устройства.

В комплект, по стандарту, входит несколько компонентов:

• Фильтр очистки.
• Резиновое кольцо с функцией амортизации.
• Несколько хомутов для фиксации шлангов.
• Кабель, длина которого зависит от модели. Разные фирмы предлагают насосы для погружения на разную глубину, поэтому средняя длина обычно равна 6, 10,16, 25, 32 и 40 метрам.
• Гидроаккумулятор.
• Реле давления – необходимо для равномерной подачи водного потока в водопроводе.
• Датчик, отключающий устройство в случае перегрева. Обычно оно происходит в случае долгой работы или снижения уровня воды.

Модели и производители

Одним из ключевых производителей насосов «Ручеек» является белорусская ОАО «Техноприбор».

Из Российских аналогов можно выделить ОАО «Ливгидромаш». Основные модельные различия заключаются в месте забора воды.

Модель «Ручеек-1» имеет систему верхнего забора воды. Это позволяет уменьшить количество мусора, попадающего внутрь прибора. Кроме того, такая конструкция является еще и более защищенной, поскольку вода, поступающая внутрь, охлаждает двигатель. Тестирования показали, что вхолостую устройство может работать порядка семи часов.

У «Ручейка-1М» забор воды осуществляется снизу. Она будет выгодней, если необходимо досуха откачать воду из резервуаров. Аналоги, зачастую, имеют схожую конструкцию и характеристики, цена тоже примерно одинаковая.

Принцип работы и устройство

Насос “Ручеек” – один из самых популярных насосов вибрационного типа. Центральная часть конструкции этого агрегата – мембрана. При включении насоса она притягивается и отталкивается под воздействием электромагнитной катушки, встроенной в насос.

Колебательные движения мембраны создают разницу давления в корпусе насоса, что позволяет перемещать воду на достаточно большую высоту.

“Ручеек” – это погружной насос, то есть для работы его необходимо опустить на тросе в воду. Устройство относительно небольшое, весит всего 4 кг. Производительность стандартной модели обычно оценивается как 450 л/час.

Технически насос предназначен для перекачивания чистой воды, поэтому гарантия изделия не распространяется на поломки, вызванные работой в сложных условиях.

Насос “Ручеек” обладает компактными размерами, небольшим весом и производительностью, которая способна обеспечить водой одну или две точки забора воды одновременно

Поперек прочного металлического корпуса насоса установлено специальное резиновое кольцо. Оно защищает обсадную трубу скважины от ударов во время погружения или выемки устройства.

Для подвешивания насоса можно использовать капроновый шнур или достаточно прочную бечевку, поскольку вес агрегата невелик. Разумеется, следует надежно закрепить трос на бечевке, чтобы он не упал в скважину.

Современные модели насоса “Ручеек” снабжены специальным датчиком. Он определяет температуру устройства, и отключает прибор, когда она достигает критических значений. Чаще всего такие ситуации возникают, если по какой-то причине насос оказался вне толщи воды.

Защита от так называемого “сухого хода” предотвращает поломки оборудования и продлевает срок его эксплуатации.

Галерея изображений

Фото из

Недорогое износостойкое оборудование

Разновидности вибрационных агрегатов

Компактные насосы производства стран СНГ

Ремкомплект для вибрационного насоса

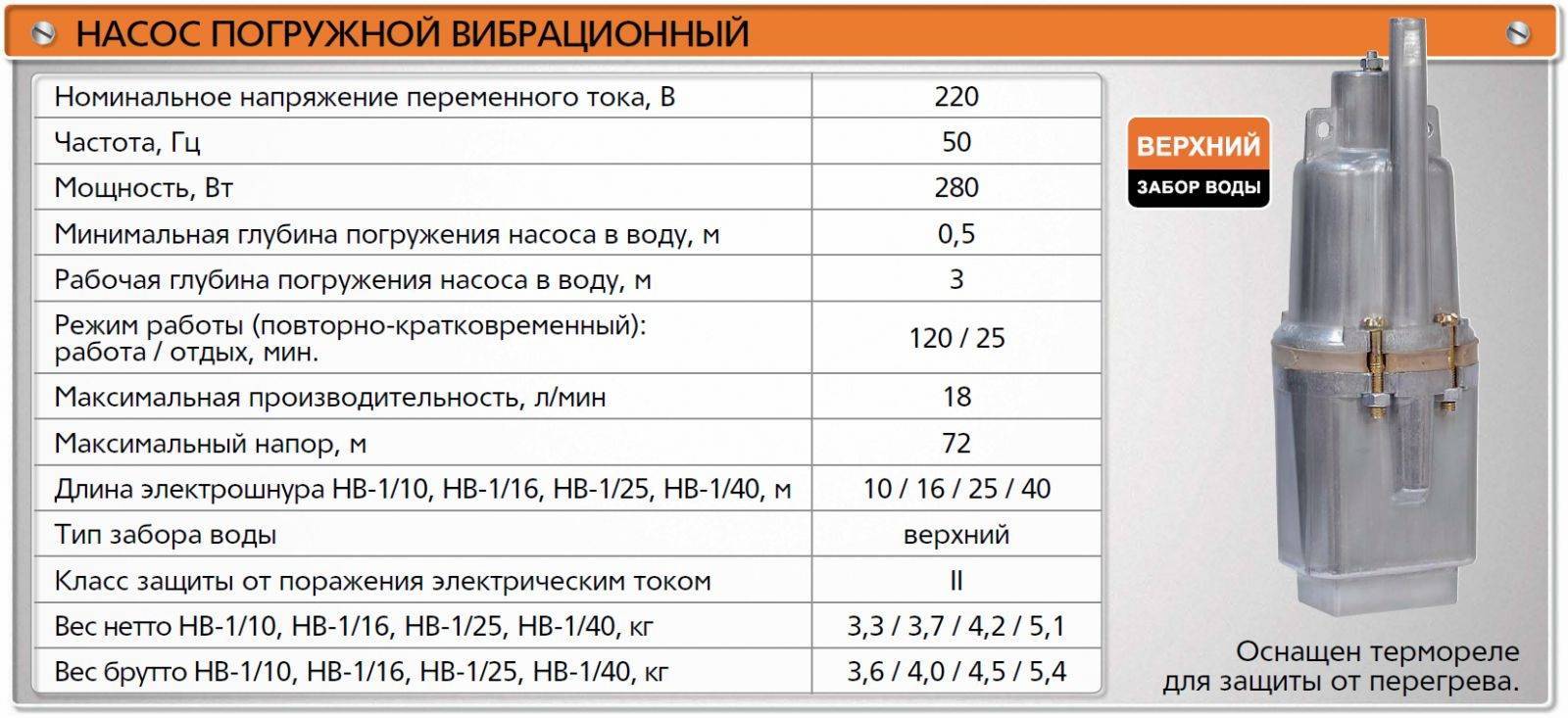

Технические параметры насоса “Ручеек”:

• температура перекачиваемой воды – не более 35°С;
• мощность – 150-270 Вт, поэтому его эксплуатация не слишком сильно повысит общие расходы на электроэнергию;
• глубина погружения – в пределах 40-60 м;
• средняя производительность – около 7 л/мин.

При этом следует помнить, что чем глубже подвешен насос, тем ниже его производительность. Если насос погружен всего на один метр или меньше, он может качать воду со скоростью 1500 л/ч.

Производительность агрегата достаточно скромная. Жильцам дома придется включать точки забора воды по очереди: сначала помыть посуду, затем принять душ, потом включить стиральную машину. На все нужды сразу производительности “Ручейка” может и не хватить.

Для работы с морской водой “Ручеек не предназначен.

Порядок разборки-сборки устройства

Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:

1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло

При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут

В этом случае нужно подбирать правильное положение прокладки

В этом случае нужно подбирать правильное положение прокладки

Расстояние от поршня до магнитной катушки должно быть не менее 4 мм. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.
