Преимущества такой ограды
Профильный металлический лист с орнаментальными узорами сочетает в себе изысканность ажурных кованых ворот и защитные функции глухих ограждений. Основные плюсы:
- Разнообразие дизайнерских решений. Изделиям придают вид цветов, ветвей, листьев, абстрактных узоров. Из пластичной стали изготавливают и другие детали: фамильные вензеля, логотипы компаний для офисных зданий.
- Широкий ценовой диапазон. Можно заказать уникальный декор по собственным эскизам или приобрести готовый комплект.
- Простота крепления.
- Возможность обновления ограды без демонтажа.
Разновидности кованых изделий для заборов и ворот из профнастила
Несмотря на разнообразие художественного оформления элементов, все они делятся на четыре основных группы:
- Парапетные (коньки). Они представляют собой прямые или волнистые конструкции, проходящие по верхнему контуру ограждений.
- Фурнитура, защитные устройства. Сверху калитка или забор дополняются антивандальными пиками. Пригодятся засовы или шпингалеты, изготовленные кузнечным способом.
- Накладки (колпаки) для опорных столбов. Есть универсальные модели, позволяющие смонтировать осветительные приборы наружного освещения.
- Декоративные решетки. Это наиболее эффектная и дорогостоящая конструкция, рассчитанная на всю секцию ограждения. В целях экономии можно купить ворота с уже готовыми художественными изделями, а пролеты из профлиста выполнить в более лаконичном стиле.
Как фиксировать элементы ковки?
Иногда предлагается крепить декор с помощью сварки, однако толщина профлиста (0,6-0,7 мм) не позволяет этого сделать. Тонкие изделия прожигаются мощной электрической дугой. Более надежны и безопасны другие способы фиксации:
1. Чаще всего практикуется изготовление металлического каркаса. Именно к нему крепят всевозможные декорации. Основой обычно является рама из сварной трубы или стального уголка. Служит для присоединения не только украшений, но и профлистов. Она придает прочность и жесткость всему забору, избавляет от необходимости монтажа между столбами специальных прогонов для обшивки секциями.
2. Чтобы изготовить ворота с элементами ковки, можно купить готовые съемные рамки и прикрутить их к листу шурупами. Внешне будет казаться, что рисунок нанесен прямо на металл.

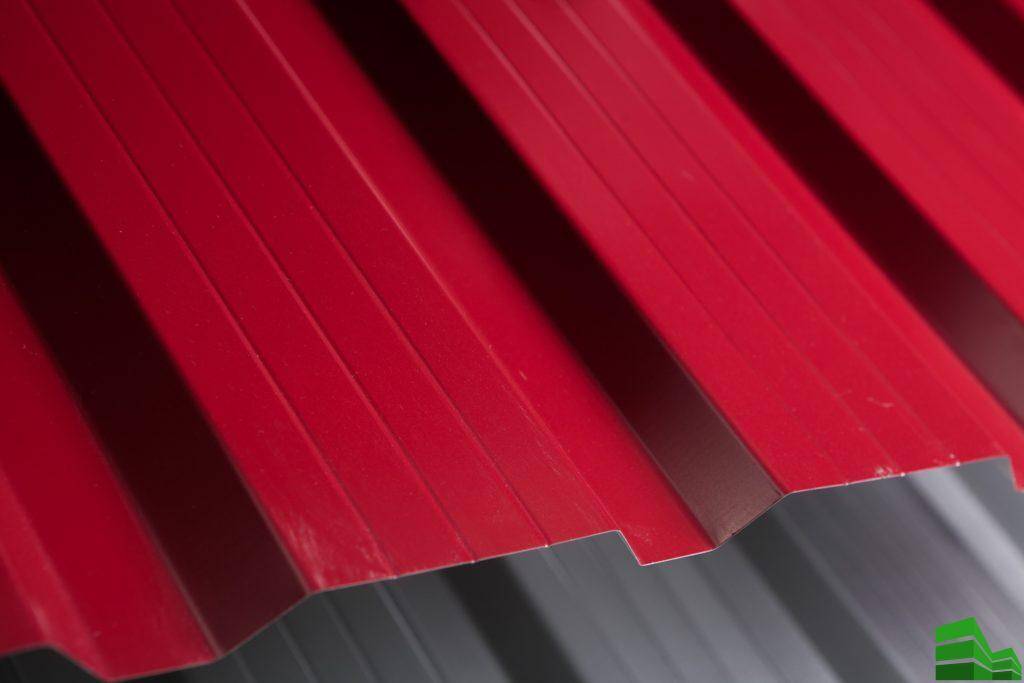

Что такое профнастил
Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:
- листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
- при правильной установке такие ворота прослужат около 50 лет;
- простота монтажных работ, их очень легко крепить к готовым створкам;
- презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
- относительно невысокая стоимость.
Профнастил довольно легко монтировать Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:
- из-за небольшой толщины листы профнастила можно легко прорубить топором;
- если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
- при сильном механическом воздействии легко деформируются.
Марки профнастила Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:
- «С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
- «НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
- «Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.
Устанавливаем столбы
Калитки можно крепить к опорам из различных материалов — дерева, металла, бетона или кирпича. Глубина заложения столба зависит от нагрузок, характеристик грунта, климатических условий. Обычно достаточно 0,7-1,2 м, но при слабых грунтах и большой глубине промерзания ее можно увеличить. На дно скважины или ямы насыпают слой щебня или песка толщиной не менее 10 см для отвода воды и предупреждения зимнего выдавливания столбов.
Фиксация металлических столбов в грунте
Деревянные опоры изготавливают из окоренных бревен диаметром от 10 см или бруса сечением 150х150 мм. Нижнюю часть рекомендуется обмазать мастикой или отработанным маслом и обернуть рубероидом. Другой вариант — обжечь паяльной лампой или на костре. Дополнительно нужно окунуть низ стойки в глиняную болтушку и высушить. Такой гидроизоляции хватает на 5-10 лет.
Для металлических стоек используют профильную трубу 60х60-80х80 мм или круглую такой же площади. Монтируют столбы забивкой в грунт, забутовкой, бетонированием.
Опоры из кирпича или бетонных блоков выкладывают с обязательным вертикальным армированием. В котлован устанавливают трубу, швеллер или арматурный каркас, которые придают столбу устойчивость. Затем заливают бетон марки не ниже М300. В процессе кладки для приваривания петель монтируют закладные детали. Со временем деревянные и металлические опоры под весом массивной калитки могут покоситься. Чтобы избежать нежелательных деформаций, конструкцию дополнительно усиливают — закрепляют стойки в нижнем поясе. Для этого между ними выкапывают неглубокую траншею, подсыпают щебень или песок, укладывают арматуру и бетонируют. Металлические столбы при достаточной высоте можно сверху соединить отрезком трубы или уголком, деревянные — поперечным брусом.
Особенности материала
Профнастил создают из металлических листов. Он имеет неоднородную структуру. Производители выпускают оцинкованные полотна или окрашенные защитным слоем. Все варианты многослойные.
Самым бюджетным является оцинкованный трехслойный лист. Он состоит из внутреннего и пары наружных покрытий. В более дорогих вариантах слоев больше – до 10.
Все профлисты делят на по сроку эксплуатации – от 5 до 20 лет. Дешевые оцинкованные материалы прослужат меньше, чем более дорогие.
Их используют для обшивки стен промышленных помещений, монтажа забора, сборки ворот, отделки гаражей.
В зависимости от области применения листы делятся на:
- Стеновые – имеют маркировку «С». Волны небольшие – от 8 до 21 мм;
- Кровельные – с маркировкой «НС». Волны среднего размера – от 20 до 100 мм. Используют для обустройства кровли, обшивки стеновых поверхностей, укладки перекрытий;
- Несущие – с маркировкой «Н». Благодаря толщине их применяют для создания несущих сооружений. Размеры волн – от 75 до 100 мм.
На практике чаще всего используются стеновые профлисты.
Материалы для изготовления ворот с элементами ковки
- Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
- Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
- Ребра жесткости.
- Для создания каркаса понадобится профильная труба.
- Антикоррозийная жидкость для обработки металлических элементов.
- Краска и грунтовка.
Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться
К тому же понадобятся более прочные крепежные детали.
Достоинства профиля
Калитку можно сделать из уголка, но профиль обладает рядом достоинств. Конструкция из него имеет большой запас прочности
Для такой калитки это качество особенно важно. На нее оказываются не только статические нагрузки, но и динамические при многократных ежедневных открываниях
Профильная труба недорогая, в сравнении с другими видами металлопроката с такими же техническими характеристиками. При хорошей обработке после сварки конструкция будет служить долгое время.
С помощью квадратов можно изготовить калитку любой конфигурации. Она может быть глухой, зашитой разноцветным прочным профнастилом, плоским шифером, «картами» из листового металла. Калитку украшают элементами ковки или просто обшивают металлической сеткой и отрезками профиля.
Сама конструкция достаточно проста в изготовлении электросваркой.
Если у вас получится сварить калитку, то вам станет подвластна сварка ворот и других рамных конструкций для дома.
Есть возможность изготовления калитки без сварки. Детали закрепляют на кронштейнах и болтах. Но сварка – это более надежный и прочный вариант.
Навешивание на столбы
Дав бетону выстояться, приступают к установке и креплению уличной двери. Убирают распорки с лутки. Выставляют с помощью закладных положение калитки между столбов с соблюдением зазоров.
Снизу, для предотвращения затираний при провисании конструкции, делают зазор 100 мм. Это обеспечит вентиляцию двора и предотвратит от затирания. Проверяют правильность установки во всех плоскостях и приступают к сварке петель.
Пластины на ответной части петли располагают на столбе. Теперь следует приварить петли со всех сторон пластины. Убирают закладные детали и проверяем работу калитки. Она должна работать легко без задиров.
Инструменты, расходные материалы
Разные образцы ворот изготавливают по сходному принципу. Отличается глубина установки столбов, на что оказывает влияние структура почвы и общий вес конструкции. Кованые ворота с профлистом тяжелее, поэтому опоры закладывают на большую глубину. Расходные материалы:
- профилированный лист;
- металлические трубы для опор, может потребоваться кирпич или камень, если это предусмотрено конструкцией забора;
- петли;
- закладные элементы (для столбов из кирпича, камня);
- профильные трубы для каркаса;
- саморезы по металлу.
Разные образцы ворот изготавливают по сходному принципу Нужно предусмотреть запорные элементы: замок для откатных ворот, ушки под навесной замок для распашной конструкции. При необходимости подготавливают Г-образные штыри, которые будут использоваться в качестве стопорных элементов распашных ворот. Кроме того, может потребоваться грунтовка и краска. Для строительства понадобится инструмент:
- Отвес.
- Капроновый шнур.
- Шуруповерт, электродрель.
- Сварочный аппарат.
- Садовый бур, лопата.
- Ножницы по резке металла.
Монтируем профнастил
Далее с помощью саморезов или заклепок прикрепите листы профнастила к каркасу. Для этого соединяйте между собой два листа в верхней части волны. Следите, чтобы крепление было надежным, прикручивайте лист ко всем перекладинам, которые есть на каркасе. По окончании работ установите на ворота и калитку ручки, а также надежные замки.
Если вам захочется в будущем придать воротам более эстетичный вид, вы можете украсить их декоративными коваными элементами
Чтобы иметь наглядное представление, как изготовить ворота с калиткой для дачи, посмотрите это короткое видео. В нем показаны основные этапы по сооружению распашных ворот из профнастила.
Как видите, построить железные ворота своими руками не слишком сложно. Следуйте нашим советам, и ваш участок станет еще красивее и функциональнее!

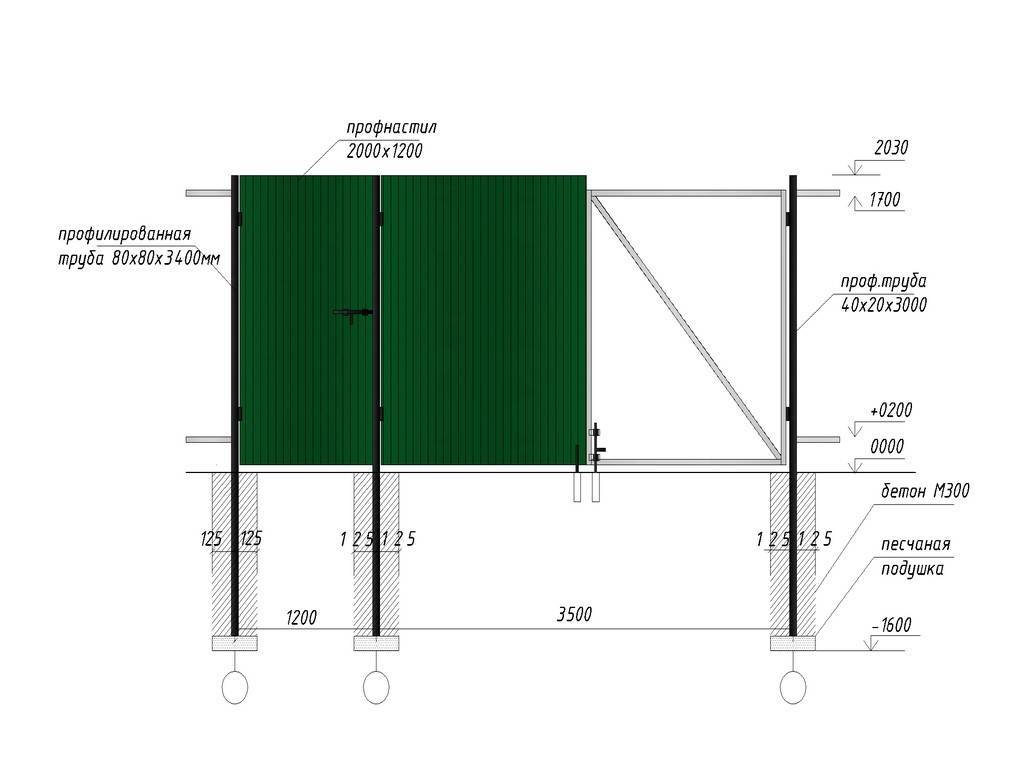

Пошаговая инструкция монтажа
Прежде чем приступать к монтажу конструкцию нужно забетонировать столбы. Для этого размечаем место установки. Если ворота из профнастила с калиткой – понадобится 3 опоры.
Пошаговая инструкция установки опор:
Выкапываем ямы в местах, где будут столбы для ворот. Глубина отверстия – до 1,2 м, диаметр – 0,5 м.Важно! Глубина ямы должна превышать глубину промерзания грунта. Она должна соответствовать 30-35% высоты наземной части
Учитываем, что запас между нижним краем ворот и поверхностью земли должен составлять 20-30 см.
Обрабатываем ту часть профильной трубы, которая будет находиться в земле: зачищаем ржавчину, грунтуем, красим, оборачиваем в рубероид.
Засыпаем в яму гравий (щебень). Высота слоя 10-15 см. Тщательно утрамбовываем.
Готовим бетонный раствор. Массовые пропорции:цемент М400 – 10 кг;песок карьерный или речной, не очень мелкий – 20-23 кг;мелкий щебень (размер фракций 5-10) – 40-43 кг;вода – 5 литров.
Тщательно перемешиваем сухие составляющие. Затем постепенно добавляем воду. Получается смесь, по консистенции похожая на густую сметану. Пропорции воды можно менять, ее должно быть 40-50% от массы цемента.
Вставляем в углубление опорные столбы. Чтобы обеспечить их надежное вертикальное положение можно установить распорки из металлического уголка, арматуры либо зафиксировать при помощи битого на крупные куски кирпича.
Заливаем в яму бетон до самого верха. На верх трубы ставим заглушку чтобы внутрь не попадала влага.
Это важно! Каркас створок нельзя навешивать на столбы до тех пор, пока бетон не высохнет. Для этого понадобится минимум 3-4 дня
Если бетон не наберет прочности, то после устройства каркаса ворот столбы могут дать крен.
Пока раствор высыхает можно заняться сборкой самой конструкции. Для этого нужно выделить свободное пространство где будет удобно проводить сварочные работы. Поверхность должна быть идеально ровной.

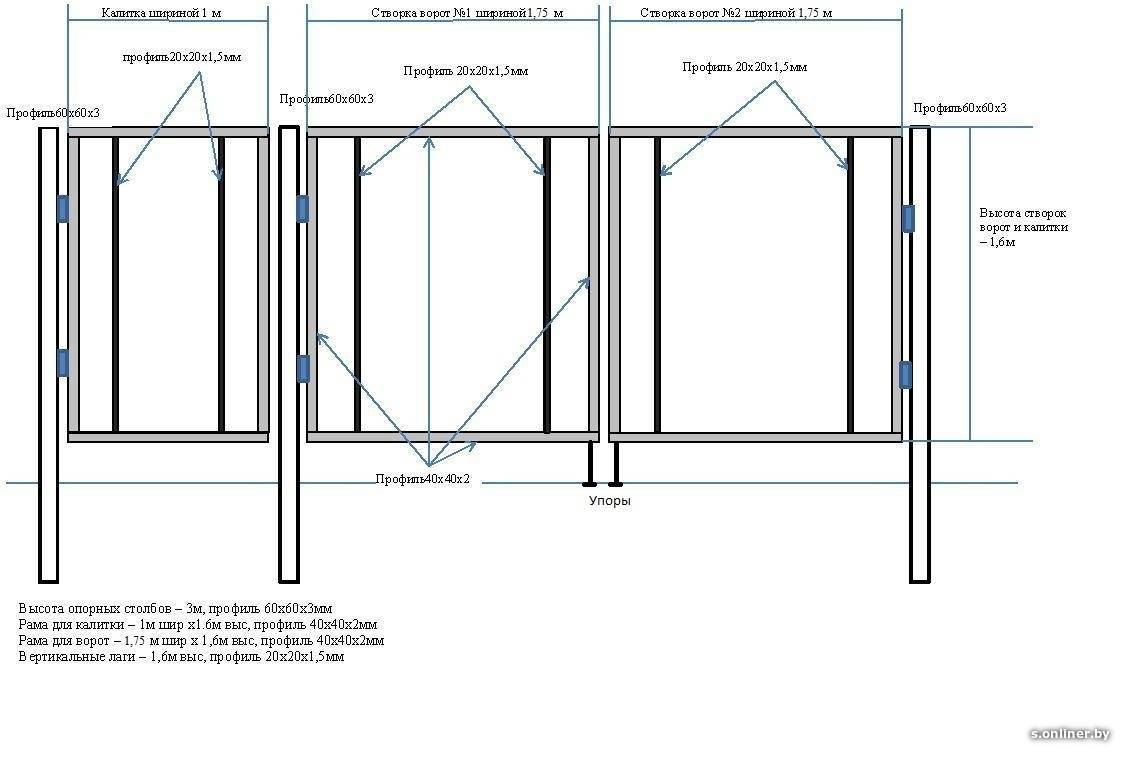

Пошаговая инструкция по сборке каркаса
1. Делаем заготовки из уголка по размерам, соответствующим длине и ширине створки. Лучше, если угол среза будет 45 градусов хотя и проще собирать каркас ворот встык. Углы должны быть строго прямыми, проверяем это при помощи угольника.
2. Свариваем раму по технологии дуговой сварки.
3. Усиливаем надежность углов. С этой целью нужно приварить косынки в форме треугольника с прямым углом и сторонами по 10 см. Косынки вырезаем из листовой стали или тонкостенного профиля.
4. Укрепляем раму, придаем ей жесткость. Для этого к ней привариваются дополнительные перемычки. Одна горизонтальная обустраивается по центру. Она должна разделить рамку на два одинаковых прямоугольника. Далее приваривается диагональная перекладина от нижнего угла к верхнему.
5. Зачищаем все сварные швы используя болгарку.
6. Устанавливаем на каркас фурнитуру. Это накладные замки, задвижки, нижние и верхние стопы и так далее.
7. Красим трубу, чтобы защитить металл от коррозии.
8. Привариваем петли к каркасу. Расстояние от нижнего или верхнего края не должно быть больше 30-40 см. Используются крупные гаражные петли. Сварной шов выполняется по всей длине крепежного края. Смазываем петли специальной смазкой, которая не боится влаги и низких температур.
9. Обшиваем каркас профнастилом по внутреннему периметру при помощи саморезов. Под каждый саморез нужно подложить резиновую прокладку. Окрашиваем головку самореза в тот же цвет, что и профлист, можно сразу купить цветные шурупы. Саморезы вкручиваются по периметру рамки, в горизонтальные и вертикальные перемычки. Выдерживается такое расстояние между саморезами – 80-110 мм. Вместо шестигранных шурупов можно использовать специальные заклепки.
10. После того как установлены опоры и произведена обшивка каркаса можно приступать к навешиванию створок. Процесс непростой и требует определенной сноровки. Для удобства нужно соорудить небольшую подставку из досок или кирпичей между опорными столбами. Ставим створку на подставку и выравниваем по всем плоскостям. Для проверки горизонта и вертикали используем строительный или лазерный уровень.
11. Ставим метки на опорных столбах в местах расположения петель. Привариваем соединительные элементы и навешиваем створки. Убираем подставку.

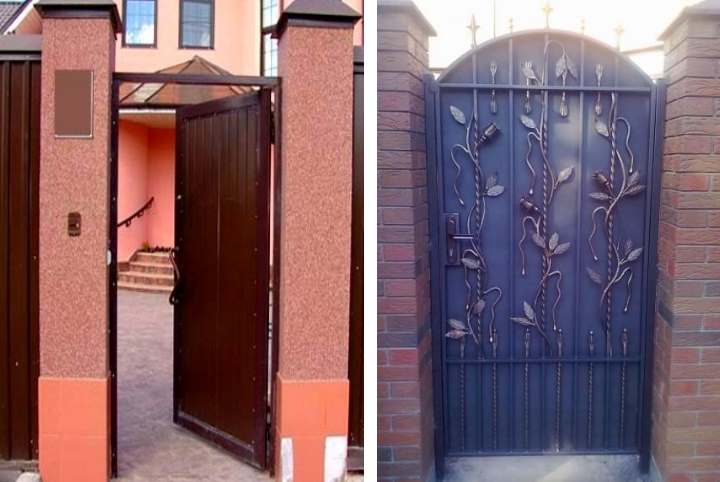

Разновидности калиток
Калитка из профлиста может быть разных размеров, но при ее сооружении необходимо учитывать, что:
- высота изделия не должна превышать 2 м. Входная конструкция больших габаритов будет выглядеть слишком громоздкой. При определении данного параметра следует ориентироваться на высоту забора;
- оптимальная ширина полотна составляет 1 м. В метровый проем поместится мебель, необходимые бытовые принадлежности. Увеличение ширины калитки со временем приведет к провисанию петель, деформации изделия.
Профлисты выпускаются исключительно в стандартных конфигурациях, но из них сооружают калитки из металлопрофиля различного дизайна. Самый лаконичный вариант — прямоугольное полотно, заключенное в раме. Каркас изделия формируют из круглой/профильной трубы, затем его зашивают листовым материалом. Такая конструкция подойдет для возведения глухой ограды, хорошо сочетающейся с каменными и кирпичными элементами (столбами, пролетами забора).
Более интересно смотрится калитка в форме арки. Для ее сооружения необходимо немного изменить конфигурацию рамы и вырезать соответствующее полотно.
арочную конструкцию гармонично дополнит небольшой закругленный козырек или навес, который также послужит дополнительной защитой конструкции.
Чтобы разнообразить дизайн входной группы, можно использовать вставки из поликарбоната, металлические решетки. Они придадут изделию легкость, оригинальность.
Роскошно смотрится калитка из профнастила с элементами ковки. Черные фигурные изделия будут хорошо выделяться на контрастном цветном фоне. Кроме того, профлист усилит противовзвломный эффект конструкции.
Ставим столбы
Наиболее популярный вариант материала для опор – металлические трубы. Устанавливаются они быстро, стоят недорого, надежные и служат долго.
Точный показатель заглубления подбирается в зависимости от типа грунта, климатических условий региона. Он должен быть ниже уровня промерзания почвы, чтобы опоры под действием морозного пучения не начало выталкивать наружу.
Металлические столбы допускается вкапывать, но гораздо надежнее их бетонировать.
Рекомендуем: «Пошаговая инструкция по бетонированию опор».
На устойчивых грунтах допускается выкладывать кирпичные, каменные опоры. В этом случае потребуется обустройство надежного фундамента.
Дерево в качестве опор не подойдет из-за низкой устойчивости в влаге, ограниченному сроку службы.
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.
Навешиваем стойки на приваренные на столбах петли
Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм
Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе
Потому точками прихватываем в нескольких местах
Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
К стойкам воротин приварена поперечина
Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот
Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы
Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим
Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Как крепить планки для профлиста
Так выглядит готовый каркас створки ворот
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.
Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Монтаж профлиста на ворота
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Для экономии использовали обычные саморезы по металлу
Можно сказать, что ворота готовы.
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.
Готовые ворота из профнастила своими руками
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
Чем хороши деревянные калитки
Несмотря на появление новых строительных материалов и технологий, дерево по-прежнему остается актуальным. Оно обладает неоспоримыми достоинствами:
- простотой обработки — древесину легко пилить, сверлить, крепить гвоздями или саморезами;
- природной красотой — хорошее дерево достаточно покрыть прозрачными защитными средствами, и это уже будет красиво;
- экономичностью — если использовать доступные и распространенные повсеместно породы деревьев, калитка обойдется достаточно дешево;
- небольшим весом, для удержаний которого не требуется мощных опор.
Деревянные калитки прекрасно сочетаются с ограждениями из профнастила, ковки, кирпича, камня. Но при эксплуатации нужно учитывать, что дерево — живой материал, плохо реагирующий на высокую влажность, подверженный различным видам гнили и нестойкий к огню. Чтобы сохранить лучшие качества и нивелировать недостатки древесины, ее пропитывают антисептиками и антипиренами. Эффективные защитные составы проникают глубоко в структуру дерева, препятствуют развитию патогенной микрофлоры и снижают пожароопасность.
Обновлять покрытие необходимо регулярно. Это не слишком сложно и не трудоемко. К тому же есть пропитки, которые защищают древесину достаточно долго — до 5-8 лет. Наиболее известна продукция изготовителей из скандинавских стран, где дерево традиционно широко используется в строительстве. Российские компании сегодня также могут предложить лакокрасочные материалы и пропитки высокого качества.
Пошаговая инструкция
Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.
Распашные ворота
Это более простая конструкция и требует меньших затрат.
Рекомендуем ознакомиться: Как сварить калитку из профильной трубы своими руками?
Алгоритм подготовки и монтажа таких ворот:
- Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
- Далее необходимо согласно чертежу, разметить и нарезать металл.
- Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
- Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
- Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
- На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.
Откатные ворота
Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.
Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.
- Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
- Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
- Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.
Рекомендуем ознакомиться: Как сделать каркас кровати из профильной трубы своими руками
Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.
Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.
Все элементы необходимо защитить от проникновения воды, пыли и грязи.
В воротах на стадии проектирования предусматривают удобную калитку.
В качестве обшивки применяют любой материал.
1 этап – размеры ворот из профнастила с калиткой и без
Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.
Ширина ворот из профнастила
Ширину проема для ворот определяют исходя из ширины автомобиля (включая зеркала) плюс один метр дополнительно, на запас.
Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.
Оптимальная ширина проема для ворот составляет 4500-5000 мм.
Стандартная ширина калитки из профнастила составляет 1200 мм.
Совет. Поскольку, одним листом на створку не обойдешься, целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.
В таблице показана зависимость ширины створки ворот от ширины профлиста.
| Вид профнастила и ширина волны, мм. | Примечание | |||
| Количество листов | ПС–8 (1 200/1150) | ПС–10 (1 200/1180) | ПС–20 (1 150/1100) | |
| 1 | 1 200 | 1 200 | 1 150 | Общая ширина листа |
| 1,5 | 1 775 | 1 790 | 1 700 | Половина рабочей ширины + общая ширина листа |
| 2 | 2 350 | 2 380 | 2 250 | Рабочая ширина + общая ширина листа |
| 2,5 | 2 925 | 2 970 | 2 800 | Полторы рабочей ширины + общая ширина листа |
Материал подготовлен для сайта www.moydomik.net
Высота ворот из профнастила
Высота распашных ворот из профлиста составляет 2200-2500 мм. Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя завод-изготовитель может предложить любую длину с дискретностью 50 мм.
Кроме этого учитывается зазор снизу (между створками ворот и землей), который необходим, чтобы обеспечить функционирование ворот при образовании наледи и высоком снежном покрове. Зазор под воротами составляет 150-300 мм.
На высоту ворот влияет наличие декоративных элементов сверху. Например, использование ковки, позволяет увеличить высоту ворот из профнастила и декоративно украсить конструкцию, в результате чего въездная группа выглядит более респектабельно.
Совет. Если зазор от земли кажется слишком большим, можно установить снизу ворот съемную планку, которую нужно снимать в начале зимы.
Сборка калитки из профнастила
Профнастил – удобный для обработки, легкий и не дорогой материал. Калитка из металлопрофиля хорошо смотрится в сочетании с забором или воротами из того же материала. Лучше приобретать цветной профнастил окрашенный в заводских условиях.
- Делается расчет необходимых материалов по снятым размерам. Оптимальная высота калитки из металлопрофиля 2 метра, ширина колеблется в районе одного метра. Если высота задана стандартным размером листа профнастила, то ширина подгоняется по нижней волне профиля.
- По заданному размеру, роется или бурятся два углубления в 1.5 метра для боковых стоек. Трубы или другой профильный материал, предназначенный для стоек – зачищается, обрабатывается антикоррозийным составом и покрывается краской. Установленные стойки заливаются бетоном.
- Собранный и сваренный каркас – очищается от ржавчины и обезжиривается. Поверхность должна получится ровной, без зазоров и щелей. После зачистки и обезжиривания производится грунтовка и покраска.
- По размеру готовой рамы калитки при помощи углошлифовальной машинки из металлопрофиля выкраивается фасадное полотно для калитки. Крепление полотна производится саморезами или заклепками.
- На завершающем этапе устанавливается ручка, и привариваются петли. Для установки замка, привариваются дополнительные крепежные полки по размеру замка. Готовая калитка навешивается на опорные столбики и по уровню выдвижных ригелей в одном из опорных столбов турбиной вырезается запорный карман.
