Самодельная паяльная станция

Собираем воздушный паяльник из обычного

Возникает вопрос: зачем? Ответ в начале статьи: обычным жалом невозможно работать с элементами SMD конструкции. Поэтому жертвуем одним электроприбором, и собираем паяльный фен из паяльника.

Сразу оговорим особенности: конструкция простейшая, собирается без применения сложных узлов, производительность будет не такой выдающейся. Термофен из паяльника нагревает воздух не выше 300 ℃.

Для изготовления нам понадобятся два основных компонента:

  • Собственно, паяльник мощностью 40 Вт с деревянной рукоятью и стандартным нагревательным элементом (который просто удаляется).
  • Любой источник сжатого воздуха. Например, компрессор для аквариума.

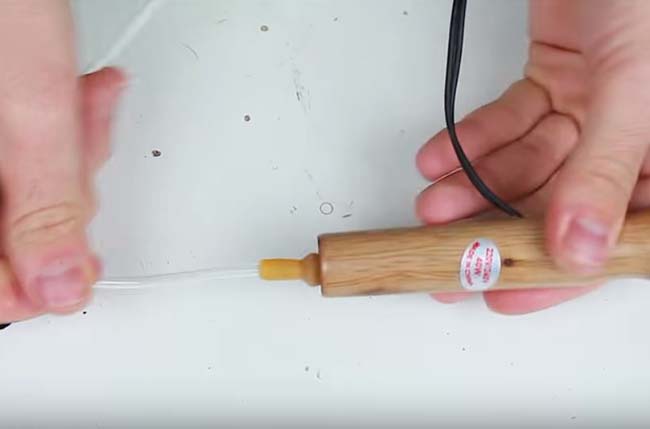

Модернизируем паяльник

Нагревательный элемент не трогаем, просто извлекаем жало. Внутри остается свободный проход для воздуха. Провод питания выводим в боковую стенку, а в задний торец рукояти вклеиваем втулку для подачи воздуха. Место ввода электрокабеля герметизируем.
Отверстия в металлическом корпусе паяльника обматываем фольгой, усиливаем теплоемкость медной проволокой. Металлическую трубку плотно загоняем в рукоять. Вместо жала загоняем в отверстие стальную трубку подходящего диаметра.

Принцип работы паяльного фена, сделанного своими руками, следующий

Нагревательный элемент работает в штатном режиме, горячий воздух собирается в камере, «утепленной» с помощью медной проволоки и фольги. Поступающий от компрессора воздух выталкивает воздух через установленную стальную трубку.

Температура паяльника не регулируется, можно лишь менять интенсивность обдува, пережимая подающую трубку. Меньше скорость потока – выше температура на выходе.
Подобрав параметры продувки, можно достичь температуры плавления припоя.
Фен из паяльника, сделанный своими руками, не заменит паяльную станцию, но поможет вам в работе с мелкими радиодеталями.

Мини паяльная станция с большими возможностями

Еще один полноценный термофен собран из баночки от таблеток.
Механическая часть конструкции довольно примитивна: алюминиевая трубка от старого конденсатора со спиралью внутри и воздуховод с вентилятором.
Рукоять не нужна, устройство очень компактное. Изюминка в блоке питания на контроллере, с помощью которого можно устанавливать необходимую температуру.
В итоге получаем фактически промышленный аппарат. После калибровки индикаторов температуры, можно выполнять работы с любым типом радиодеталей, не беспокоясь об их сохранности.Итог:
Современную паяльную станцию можно собрать практически бесплатно, при этом качество работы не уступает заводским образцам.

Особенности паяльных станций

Подобная конструкция представлена основным блоком, а также манипулятором-термофеном, отвечающим за нагревание воздуха. Такие агрегаты применяются для ремонта различной бытовой техники.

Все станции делятся на две группы:

  • турбинные, где за подачу воздуха отвечает небольшой крыльчатый электромотор;
  • компрессорные, в которых подача воздуха происходит благодаря наличию компрессора.

Первый вариант отличается способностью формирования значительного потока воздуха, а второй помогает пройти ему через действительно узкие насадки.

В целом принцип работы паяльной станции очень простой. Так, воздух проходит через нагреватель, расположенный в трубке, а затем он нагревается и выходит на деталь через соответствующую насадку.

Естественно, у термовоздушных станций есть несколько недостатков:

  • возможность сдуть небольшую деталь;
  • неравномерное прогревание поверхности;
  • необходимость различных дополнительных насадок.

Самостоятельное создание станции

Такую конструкцию можно выполнить своими руками. Для этих целей подойдет фен и спираль, представляющая собой нагревательный элемент. В качестве нагнетателя выступит любой небольшой вентилятор. Например, это может быть кулер от блока питания. Его располагают на ручке термофена. Сюда же подсоединяется трубка для нагревания воздуха. Сам кулер с одной стороны плотно закрывают, а с другой — подготавливают небольшое отверстие.

Сборка нагревателя может вызвать определенные сложности, потому работу выполняют очень аккуратно.

  1. Проволоку из нихрома накручивают на основание, причем витки должны находиться на небольшом расстоянии.
  2. Для создания основания потребуется материал с низкой теплопроводностью и повышенной устойчивостью к значительным температурам. Для этой цели можно взять слюдяные пластины, которые встроены в старых бытовых фенах. Также это может быть галогенная лампа, использующаяся в прожекторе.
  3. 5–7 см основания должны оставаться свободными. Это место обматывают жаропрочной тканью.
  4. Затем подготавливают сопло из керамики либо фарфора. Здесь нужно закрепить термоизоляционный материал, что повысит КПД готовой конструкции.
  5. Все элементы нужно собрать так, чтобы воздух попадал в трубку, а нагреватель располагался посредине сопла.

Готовое изделие внешне будет напоминать пистолет. Чтобы им было удобно выполнять работу, допускается фиксация различных держателей или насадок.

Из задней части такой станции выходят 4 провода, которые рекомендуется заизолировать. Также стоит позаботиться о наличии пары реостатов, благодаря которым удастся отрегулировать мощность воздушного потока и нагревательного элемента. Затем останется установить выключатель и подготовить выход для розетки.

Сделать паяльный фен для выполнения различных работ своими руками очень просто. Для этих целей можно воспользоваться любым старым паяльником либо феном. Главное – правильно выполнить сборку всех компонентов, чтобы устройство не перегревалось и обеспечивало необходимую мощность .

Замена деталей

Некоторые замены активных и не очень активных компонентов:

  • ОУ — Lm358, Lm2904, Ha17358.
  • Полевые транзисторы — Irfz44, Irfz46, Irfz48, Irf3205, Irf3713 и подобные, подходящие по напряжению и току.
  • Биполярный транзистор Т1 — С9014, С5551, BC546 и подобные.
  • Оптопара MOC3021 — MOC3023, MOC3052 без перехода через ноль (без zero kross по даташиту).
  • Оптопара PC817 — PC818, PC123
  • Стабилитрон ZD1 — любой на напряжение стабилизации от 4,3 — 5,1V.
  • Энкодер с кнопкой, я применял от автомагнитолы.
  • Конденсатор в снаббере симистора обязательно на 400v и 100n!
  • LCD WH1602 — смотреть внимательно расположение контактов при соединении с основной платой, от разных производителей может отличаться.
  • Для питания лучшим вариантом будет стабилизированный бп на 24V 2-4A, с одного большого восточного магазина или переделанный БП АТХ. Хотя я применял 24V 1,2A от принтера, немного греется при пользовании паяльника, но мне хватает. На худой конец трансформатор с диодным мостом, но не советую.

Термовоздушная паяльная станция: нюансы изготовления своими руками

Работа по изготовлению самодельной паяльной станции с феном своими руками производится в несколько этапов. Сначала конструируется термофен, после − блок управления, а затем станция собирается и настраивается. При этом сам термофен можно приобрести в магазине или на интернет-ресурсах. Стоимость его невысока, а работу по изготовлению ПС такое приобретение сильно упростит. Однако лучше всего изготовить своими руками фен для пайки, который не требует электронного блока управления. В работе он достаточно удобен, а стоимость деталей для его сборки стремится к нулю. Нам потребуется:

  • стеклянная трубка от электрокамина;
  • нихромовая спираль оттуда же;
  • силиконовый шланг;
  • тонкая стеклянная трубка;
  • старый, можно нерабочий паяльник.

Разберёмся пошагово с использованием примеров, как выполняется эта работа.

Паяльная станция своими руками: пошаговая инструкция

ИллюстрацияВыполняемое действие

Внутрь стеклянной трубки от электрокамина вставляем нихромовую спираль от него же. Одну сторону придётся растянуть так, чтобы контакты выходили на один край трубки.
Закрепляем простой изолентой протянутую снаружи вдоль стеклянной трубки нихромовую нить. Теперь нужно надеть корпус паяльника со стороны концов спирали так, чтобы с краю остались контакты, к которым мы присоединим питание. Сами контакты лучше защитить изоляторамиот того же старого паяльника, оставшимися после его разборки.

Соединяем силиконовую и тонкую стеклянную трубку. Стеклянную помещаем внутрь корпуса паяльника. Именно по этим трубкам будет поступать воздух.
Собранную воедино конструкцию обматываем слоем лакоткани. Это делается для того, чтобы можно было свободно держать наштермофен в руках. Подобный материал продаётся в любом магазине хозяйственных товаров.

Вот практически и всё, воздушная паяльная станция готова. Остаётся подать воздух (жёлтая стрелка) и питание 220В (красная стрелка). Воздух можно подать с помощью обычного аквариумного компрессора.

Как видим, процесс изготовления такого термофена довольно прост при минимальных затратах. Если же говорить об оборудовании заводского исполнения, купить паяльную станцию с феном можно по стоимости около 5000 руб. Согласитесь, неплохая экономия. Если всё же решено приобрести подобный прибор, прежде чем это сделать, следует разобраться, как паять феном от паяльной станции. В этом поможет наша видеоинструкция.

Как пользоваться паяльной станцией с термофеном: видеоинструкция

Надеемся, что после просмотра видеоурока у наших читателей не осталось вопросов по пользованию термовоздушной ПС. Подводя итог этому разделу, предлагаем ознакомиться с несколькими схемами паяльных фенов, которые можно собрать самостоятельно.

Простые схемы паяльных фенов своими руками

Здесь редакция Seti.guru представляет вашему вниманию схемы простейших термофенов, а также пример того, как изготовить корпус для него.

Прошивка контроллера и настройка

HEX-файл для прошивки контроллера вы сможете найти в конце статьи. Фьюз-биты должны остаться заводскими, то есть контроллер будет работать на частоте 1МГц от внутреннего генератора. Первое включение следует производить до установки микроконтроллера и операционного усилителя на плату. Подайте постоянное напряжение питания от 12 до 24В (красный должен быть «+», черный «-«) на схему и проконтролируйте, что между выводами 2 и 3 стабилизатора DA1 присутствует напряжение питания 5В (средний и правый выводы). После этого отключите питание и установите микросхемы DA1 и DD1 в панельки. При этом следите за положением ключа микросхем. Снова включите паяльную станцию и убедитесь, что все функции работают правильно. На индикаторе отображается температура, энкодер ее изменяет, паяльник нагревается, а светодиод сигнализирует о режиме работы. Далее необходимо откалибровать паяльную станцию. Оптимальный вариант при калибровке – использование дополнительной термопары. Необходимо выставить требуемую температуру и проконтролировать ее на жале по эталонному прибору. Если показания различаются, то произведите подстройку многооборотным подстроечным резистором R4. При настройке помните, что показания индикатора могут отличаться незначительно от фактической температуры. То есть, если вы установили, например, температуру «280», а показания индикатора в небольшой степени отклоняются, то по эталонному прибору вам нужно добиваться именно температуры 280°С. Если под рукой нет контрольного измерительного прибора, то можно установить сопротивление резистора около 90кОм и потом подбирать температуру опытным путем. После того, как паяльная станция проверена, можно аккуратно, чтобы не потрескались детали, установить лицевую панель.

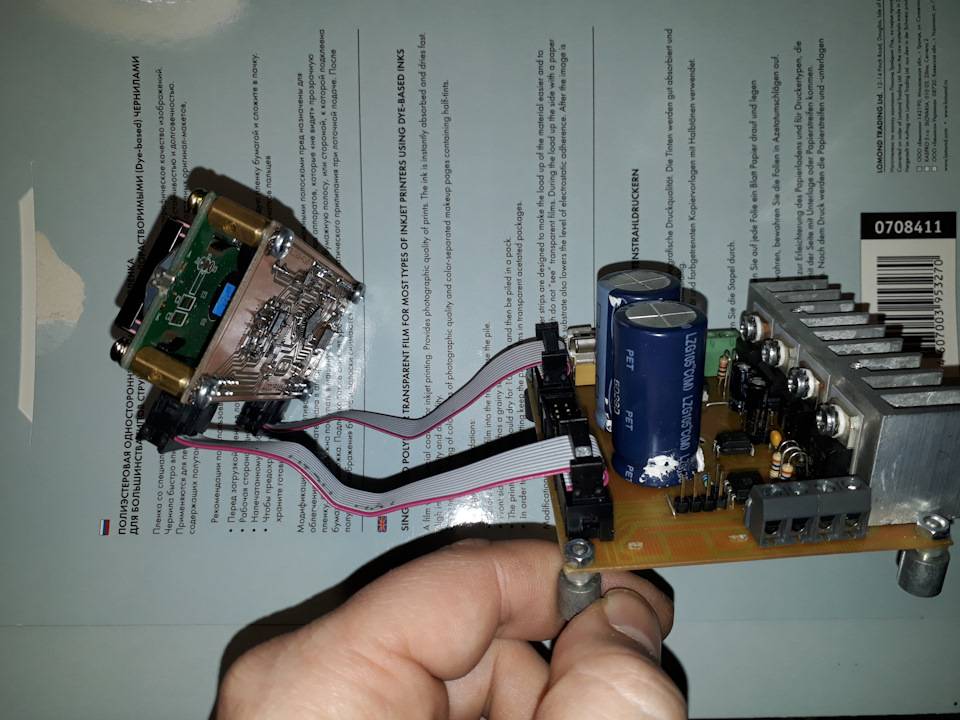

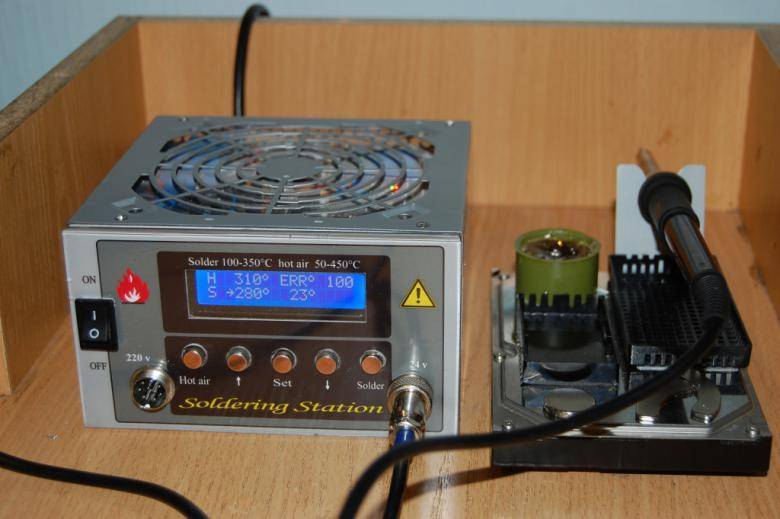

Паяльная станция в сборе

Паяльная станция в сборе

Общие характеристики и принцип работы

В схему паяльной станции с феном входит блок и манипулятор-термофен, где нагревается воздух. Устройства используются для ремонта сотовых телефонов и бытовой техники. Способы формирования потока воздуха такие:

  • Турбинные – воздух подается маленьким крыльчатым электромотором в термофене.
  • Компрессорные – воздух подается компрессором, расположенным в главном блоке.

Главным образом компрессорные станции отличаются от турбинных тем, что последние могут сформировать больший воздушный поток, но недостаточно проталкивают воздух через узкие отверстия. Компрессорные же станции более эффективны, когда воздух должен пройти через узкие насадки, используемые для пайки в труднодоступных местах.

Принцип работы станции: поток воздуха проходит через спиралевидный или керамический нагреватель в трубке термического фена, нагревается до требуемой температуры и через специальные насадки выходит на обрабатываемую деталь. Термофен способен обеспечить температуру воздуха 100-800°C. В современных станциях температура, мощность и направление воздушного потока легко регулируются.

В сравнении с прочими станциями (в частности, инфракрасными), недостатки термовоздушных станций следующие:

  • Поток воздуха может сдуть мелкие детали.
  • Неравномерный прогрев поверхности.
  • Требуются дополнительные насадки.

Преимуществом же является то, что турбовоздушные станции гораздо дешевле других.

https://youtube.com/watch?v=YNMhLlWvKY0

Это интересно: Паяльник с регулировкой температуры жала — схемы, виды, применение

Схема электрическая фена ИНТЕРСКОЛ на плате DB230V

Фен Интерскол ФЭ-2000. Плата DB230V на симисторе и оптроне. Фото в разборе.

Плата DB230V. Фото поближе.

Фен Интерскол ФЭ-2000. Плата DB230V. Схема соединений

Плата DB230V_схема подключения. Вариант 2.

Плата DB230V_схема электрическая принципиальная. В схеме недорисовка – между точкой Gx и точкой соединения спиралей R1 и R2 – включен термопредохранитель (см таблицу с перечнем деталей выше). Кроме того, выход термопары подключен ошибочно, см.комментарии.

04.03.13: Выкладываю во всеобщее пользование схему электроники платы DB 230 V, которую мне прислал читатель, пожелавший остаться неизвестным:

Схема фена Интерскол ФЭ-2000 на плате DB-230V

Основные детали и материалы

Давненько у меня валялся без дела этот вентилятор. Такие 40-миллиметровые вентиляторы раньше широко использовались в PC 486 и видеокартах.

Для данного узла потребуется минимальная доработка. Нужно будет повторно просунуть провод в узел крепления.

Для воздуховода нагревателя у меня не нашлось трубки подходящего диаметра, и я её позаимствовал у десятиваттного резистора типа С-5-5. Чтобы освободить трубку от внутренностей, спилил напильником один из её закатанных краёв.

Не рекомендую использовать для воздуховода нагревателя керамику или кварцевое стекло, так как эти материалы могут разрушиться при случайном попадании флюса или смывки на разогретую поверхность. Скажу по секрету, первые опыты я делал с керамическим воздуховодом нагревателя, который разрушился при первом же тепловом ударе. Так что, лучше выбрать сталь или, на худой конец, какой-нибудь цветной металл.

Для того чтобы не возиться с изготовлением слюдяного каркаса, я использовал проволоку диаметром 1,2мм от какого-то реостата. Думаю, подойдёт проволока диаметром 0,5-1,5мм. Если выбрать более тонкий провод, он не будет надёжно фиксироваться в корпусе, а если более толстый, то придётся увеличивать сечение кабеля, что сделает последний слишком жёстким.

Слюда понадобится для изготовления прокладки, которая изолирует спираль от трубки нагревателя. Стеклоткань будет служить теплоизоляцией между трубкой нагревателя и корпусом фена.

Для того чтобы было удобнее работать с непокорными материалами, нужно воспользоваться «Резиновым клеем», «Клеем 88Н» или клеем «Момент». Слюду можно наклеить на стеклоткань или даже бумагу. Стеклоткань можно просто проклеить и подсушить. В последствие, клей выгорит, но на этапе сборки окажет незаменимую помощь.

Спираль нагревателя нужно намотать с таким расчётом, чтобы она вставлялась в трубку с зазором, который впоследствии придётся заполнить слюдяной прокладкой. Если удастся найти трубку подходящего диаметра, то можно вставить конец провода в трубку и лишь после этого намотать спираль. У меня такой трубки не нашлось, поэтому я просто намотал провод на металлический прутик, а потом ввернул центральный провод внутрь спирали.

Много раз использовал эти чудесные изделия для решения совершенно нетипичных задач. В данном случае, электротехнические клеммники будут передавать ток от кабеля к спирали и фиксировать положение спирали относительно переднего края трубки (для предотвращения замыкания спирали на корпус).

Для изготовления корпуса фена будем использовать жесть, полученную от любой негофрированной консервной банки.

Часто цилиндрическая поверхность банок скрыта этикеткой. Если ещё в магазине провести ногтем по боковой поверхности банки, то можно легко распознать банку с гладкой боковой стенкой.

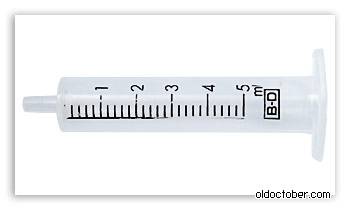

Из цилиндра пятиграммового шприца изготовим ручку фена.

Инфракрасные паяльные станции: что это?

Многие специалисты в вопросе, какая паяльная станция лучше, делают выбор в пользу инфракрасных паяльных агрегатов. В этом оборудовании вместо потока горячего воздуха для нагревания деталей используются инфракрасные волны, передаваемые посредством невидимого глазу безопасного излучения. Подобные паяльные станции подходят для работы с любыми компонентами, так как обеспечивают локальный нагрев элементов даже в условиях ограниченного пространства плат. Современные инфракрасные приборы, например, от компаний Achi, Scottle и Jovy, представляют собой сложные многофункциональные комплексы, оснащенные системами охлаждения, мониторами для трансляции параметров работы, панелями управления и т.д. По сравнению с термовоздушными паяльными станциями они обладают следующими преимуществами:

  • возможностью работы со сложнопрофильными деталями различного типа;
  • отсутствием необходимости подбора насадок для определенного вида работ;
  • равномерным нагревом поверхности пайки.

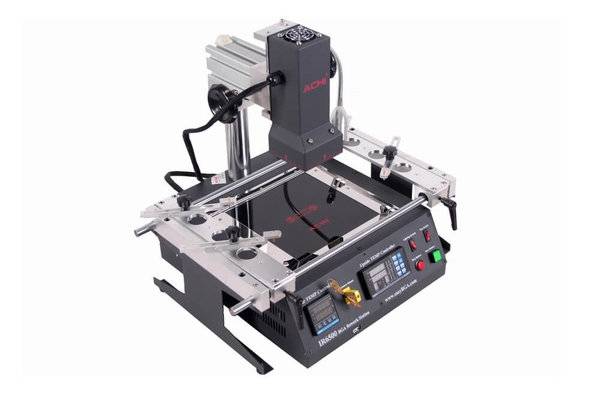

Инфракрасная паяльная станция ACHI IR-6500

Основные недостатки инфракрасных паяльных станций – это их высокая стоимость и сложность. Но следует понимать, что это оборудование считается профессиональным, и его функционал может остаться невостребованным в бытовых условиях.

service-gsm.ru

Часто в своих видеороликах канал Sovering TVi рассказывал о том, что собирается собрать инфракрасную паяльную станцию. Уже практически заключительный этап перед тем, как ее будем собирать окончательно.

Радиодетали, паяльные станции ИК  и другие в этом китайском магазине.
Перед тем, как все собирать, прикупил сопутствующие материалы — термопара, для измерения температуры. Вакуумный пинцет тоже прикупил, обзор попозже. Он уже есть готовый, нужно смонтировать, не было времени. Димеры, эти 2 димера, тоже обзорчик делал, кому интересно можете посмотреть на канале. Еще прикупил такие трафареты.

Купил универсальные, так пока учиться пробовать, поэтому такие. В комплекте еще была такая, тоже обзор чуть попозже, материал уже есть нужно обработать и сделать.
Верхний нагреватель сделал из блока питания старого, такой маленький валялся. Его раскрутилась, чтобы показать вам, что внутри. Все припаял, спаял, скрутил. Сюда поставим где-нибудь диммер, чтобы можно было не выносить на переднюю панель, а управлять напрямую. Отдельно управляться с кнопкой с отдельным шнуром питания. Нижний нагреватель со своим питанием и тоже потом, если что-то не понравится, переделывать. Пока все так выглядит. Тоже и коробку переделывать.
Он будет прикручивается сюда и штанга. Такая ножка. Дроссель, точнее блок питания для лампочки подсветки. Подсветку нормальную, тоненькую. Блок питания для нее, еще дополнительный свет. Про диммеры рассказал, кнопочку включения питания для нижнего нагревателя какую-то из этих. Уголки, на которых ляжет верхний лист, снимем верхний лист посмотрим, что внутри, из чего его собрал. Эту штучку открутим.
Продолжение с 4 минуты про самодельную рабочую ИК паяльную станцию.

Вторая часть

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов аппаратуры для пайки с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

  1. Контактные станции.
  2. Цифровые и аналоговые устройства.
  3. Индукционные аппараты.
  4. Бесконтактные устройства.
  5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

  • устройства для работы со свинцовосодержащими припоями;
  • устройства для работы с безсвинцовыми припоями.

Устройства для пайки

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

  • инфракрасные;
  • термовоздушные;
  • комбинированные.

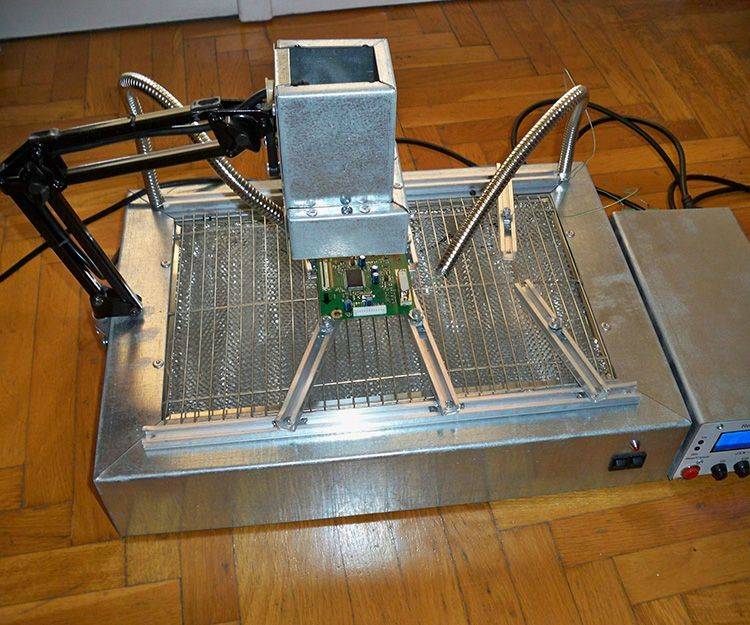

Самодельная инфракрасная

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

  • отсутствие необходимости в поиске насадок на паяльный фен;
  • хорошо подходят для работы со всеми видами микросхем;
  • отсутствие термической деформации печатных плат из-за равномерного прогрева;
  • радиодетали не сдуваются воздухом с платы;
  • равномерный прогрев места пропая.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

  • верхнего керамического или кварцевого нагревателя;
  • нижнего нагревателя;
  • стола для поддержки печатных плат;
  • микроконтроллера, управляющего станцией;
  • термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции для пайки компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

  • лампы подсветки;
  • дымоуловители или вытяжки;
  • пистолеты для демонтажа и всасывания излишков припоя;
  • вакуумные пинцеты;
  • инфракрасные излучатели для прогрева всей печатной платы;
  • термофен для прогрева определенного участка;
  • термопинцет.

Порядок сборки

Непосредственная сборка паяльного устройства осуществляется в следующей последовательности.

Сначала на трубчатый каркас диаметром 5-6 миллиметров наматывается спираль из нихрома сечением порядка 0,4-0,5 миллиметра. Общая длина отрезка проволоки выбирается исходя из условия требуемого электрического сопротивления (не менее 70-90 Ом).

В качестве трубчатой основы можно взять соответствующую часть от магазинного изделия (паяльника) типа ЭПСН-100.

При намотке элемента отдельные витки спирали следует укладывать с равным шагом, так, чтобы они не касались друг друга. После этого готовый спиралевидный нагреватель с натягом обматывается куском стекловолокна нужного размера, а сверху обёртывается асбестовой прокладкой.

Последняя фиксируется на стекловолокне посредством термостойкого клея, после чего на неё надевается заранее отмеренная по размеру термоизоляционная трубка (для этого могут применяться фарфор, керамика или кварцевое стекло).

По окончании сборки этого узла концы намотанной и защищённой спирали выводятся наружу.

Затем готовый нагревательный элемент вставляется в выводной канал корпуса старого фена, который предварительно изолируется любым имеющимся под рукой термостойким материалом (слюдой, асбестом или кварцем).

На следующем шаге выводы нагревательной спирали с помощью небольших винтов стыкуются с контактами модуля электропитания. Используемый в качестве выводов провод должен быть в термостойкой изоляции, желательно изготовленной из фторопласта.

В питающей цепи устанавливается пусковой тумблер, выполняющий функцию выключателя, а также реостат, обеспечивающий регулировку поступающего на спираль тока.

На заключительном этапе сборки с тыльной стороны корпуса старого фена крепится ранее выбранный вентилятор, размещаемый соосно с воздуховодом. Для подачи напряжения на этот элемент схемы используются обычные провода, один из которых проходит через выключатель.

Реостат, предназначенный для регулировки мощности нагретого воздушного потока, устанавливается в разрыв цепи второго провода питания. На этом сборку фена для пайки и распайки микросхем можно считать законченной.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

  • спираль нихрома;
  • керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Схема блока питания

Принципиальная схема ИБП от принтера Кенон Если БП в работоспособном состоянии тут самое главное избежать соблазна улучшения и кардинальных доработок

Всё на что нужно обратить своё внимание это смд резистор R25 номиналом 18 кОм. Для начала выпаять его и подпаять на контактные площадки два мягких многожильных провода в изоляции длиной по 15 см

И больше на плате ничего не трогать.


Доработка БП для кулера

А вот с данным конкретным блоком питания, в виду его недавней неисправности, пришлось обойтись менее деликатно – выпаять для верности и полного понимания его настоящего функционирования не только смд резистор R25, но и подстроечный резистор VR21 и выходной стабилитрон ZD21.

Полезное: Простой псвевдо аналоговый LED воль src=»https://2shemi.ru/wp-content/uploads/kuler-termovozdushnogo-payalnogo-fena-4.jpg» class=»aligncenter» width=»800″ height=»600″ Проверка мультиметром БП

Место подстроечника занял переменник на 4,7 кОм, а вместо смд резистора на 18 кОм был установлен переменный резистор на 22 кОм. Подключив в нагрузку электромотор ручной сверлилки и от души погоняв его, выставил переменником 4,7 кОм такое его положение, при котором переменный резистор на 22 кОм в крайнем левом положении ползунка выдавал 5 вольт на выходе, а в крайнем правом положении практически ровно 24 вольта.

Технические характеристики

Фен самодельный будет иметь конструкцию и принцип действия, описанные выше. Для изобретения, безусловно, потребуется определенное количество материалов, которые не составит труда отыскать в домашних закромах.

Самодельный фен имеет температуру немного ниже, составляющую 600 0С. Этого температурного режима достаточно для того, чтобы нагревать основание и выпаивать радиодетали. Приспособление можно использовать при проведение микроскопических работ при мощности 75 Вт. При выпаивание более крупных деталей, нужна более высокая мощность (порядка 110 Вт). Значение силы тока 4 А, при этом показатель напряжения от 24-35 В.


Можно собрать и своими руками

Дополнительная информация! Все параметры должны быть точно скорректированы, чтобы не допустить опасных ситуаций во время работы. Материал для сборки тщательно подобран. Не стоит торопиться, каждый последующий шаг предварительно обдуманный.

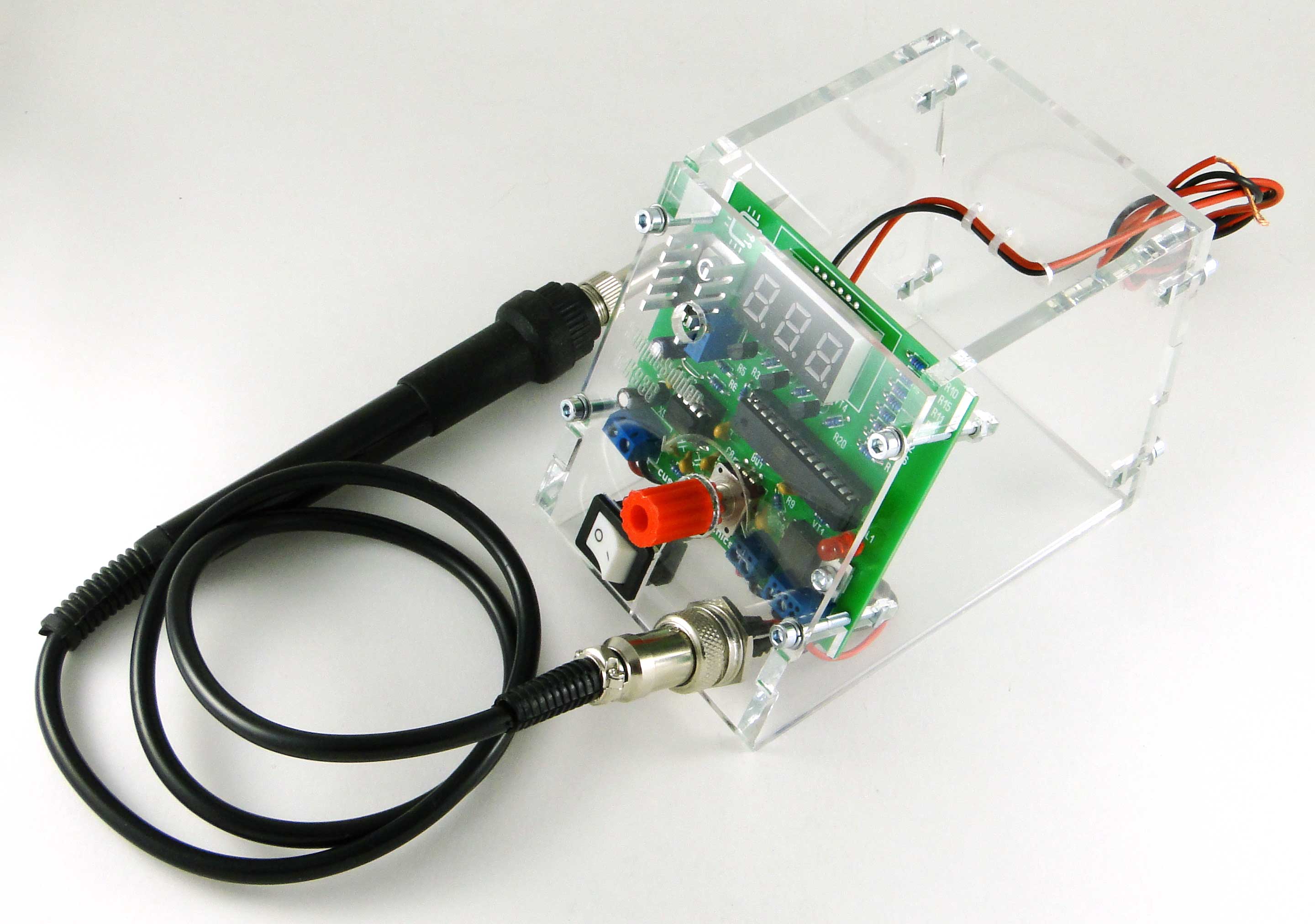

Выбор паяльной станции: принцип работы устройства

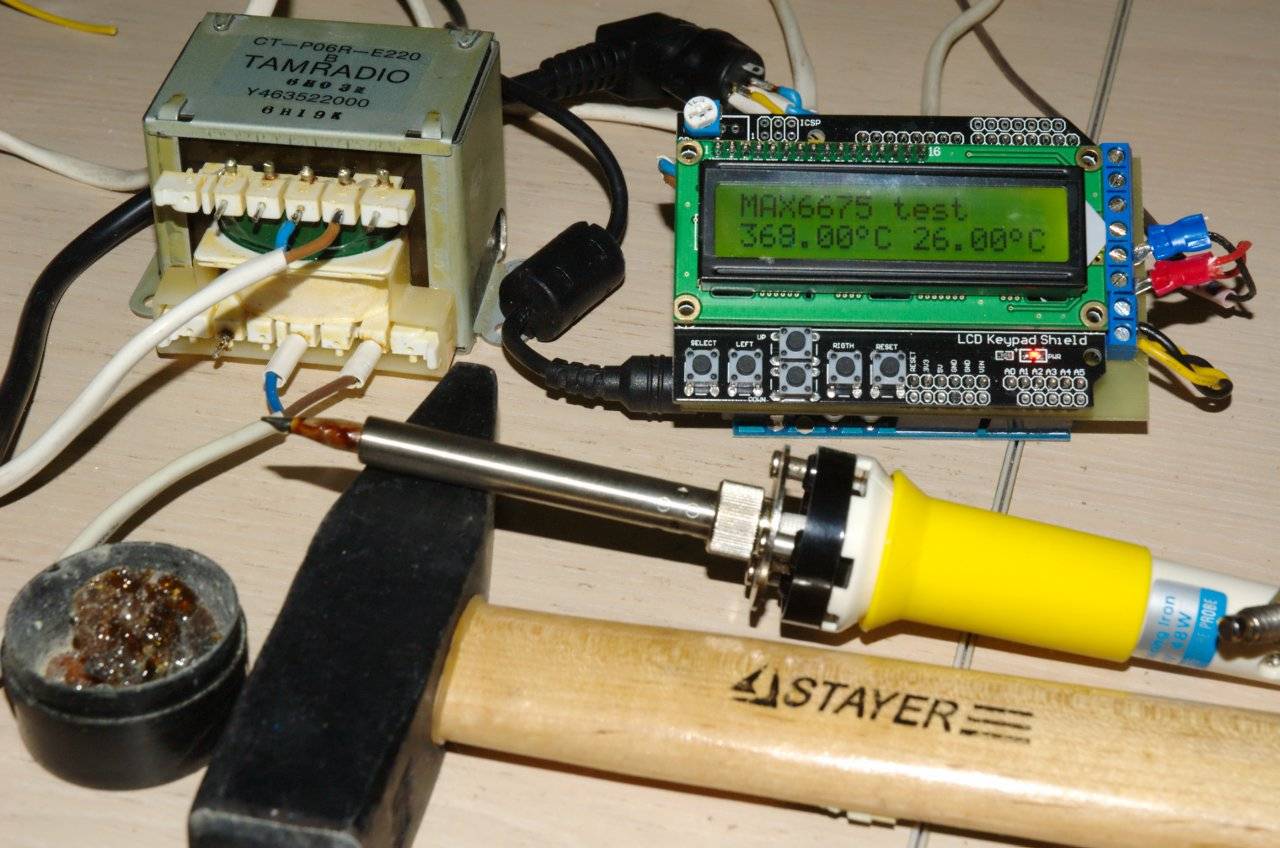

Центром, а значит, мозгом прибора является управляющий блок. Данный компонент объединяет все детали и превращает их в паяльную станцию. Встроенный паяльник от обычного классического инструмента отличает наличие датчика температуры. Благодаря ему температура жала паяльника может быть установлена на определенном уровне. Для питания инструмента требуется низкое напряжение, которое чаще всего составляет 24 вольта.

Датчик температуры обеспечивает стабильность выбранных параметров. Очень часто в комплектацию входит набор сменных жал для паяльной станции. С их помощью легко выполнять пайку различных электронных компонентов.

Регулировка температуры паяльника выполняется поворотной ручкой, которая находится на передней панели блока управления. Тут же расположен цифровой индикатор температуры.

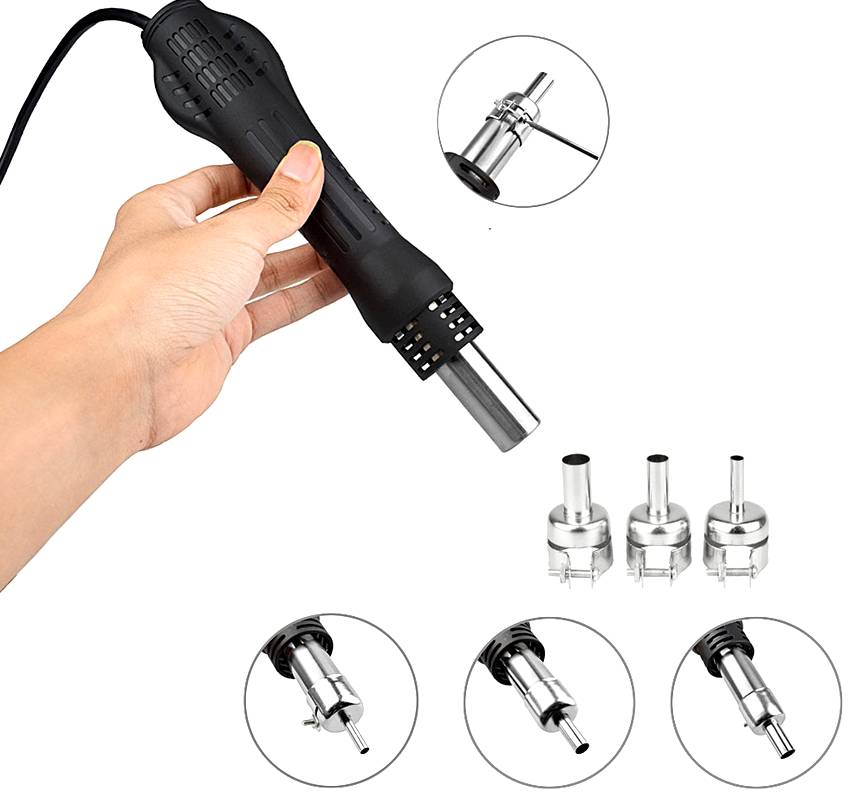

Благодаря различным насадкам, фен способен выполнять пайку самых сложных элементов

Внутри управляющего блока размещен мембранный насос, который обеспечивает приток воздуха к фену, а сам фен для паяльной станции оснащен насадками разнообразных форм. Они повторяют форму наиболее распространенных контактов микросхем. Данные насадки позволяют нагревать сразу несколько контактов элемента. Благодаря этому демонтаж выполняется быстро и без вреда для самой детали и для платы.

Фен дает возможность выполнять пайку элементов бесконтактно, то есть без применения паяльника. Зачастую фен используется для предварительного нагрева металлических отводов перед пайкой паяльником.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
