О способах изготовления распашной конструкции
Распашные ворота можно изготовить:
- Используя одну створку: одностворчатый вариант металлических ворот.
- Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.
В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.
Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.
Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.
Изготовление калитки
Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.
После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.

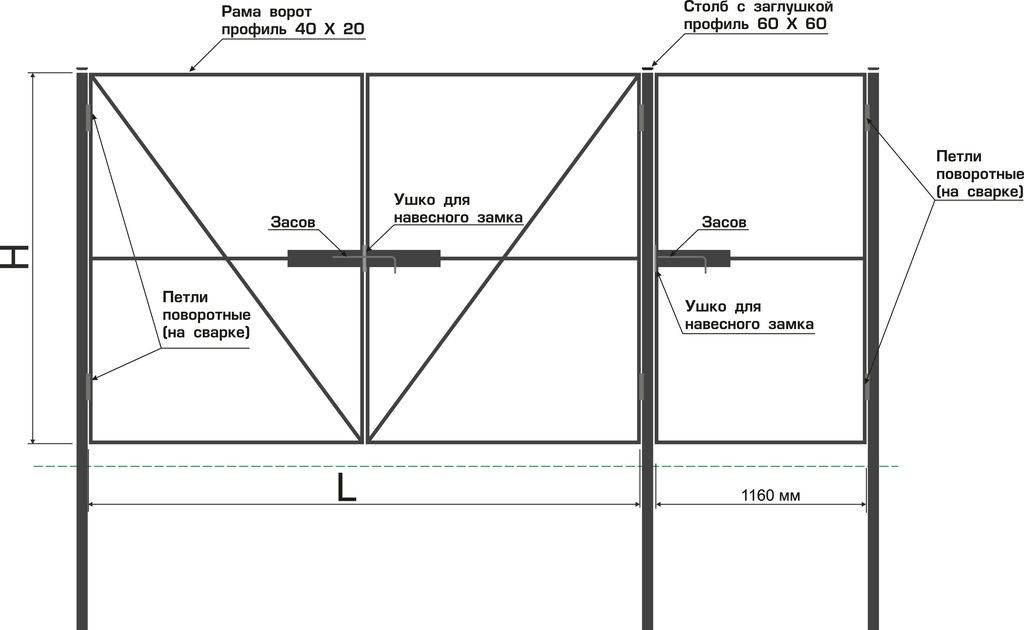

Схема изготовления калитки Источник dostup-zabor.ru
Для увеличения прочности конструкции рекомендуется приварить между столбами дополнительную перемычку. Если калитка будет высотой в районе 2 метров желательно приварить дополнительные ребра жесткости.
Основные этапы изготовления:
- Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
- Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
- Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
- К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
- Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
- Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
- На готовую калитку крепится ручка и замок.
Пример изготовления калитки Источник metabox.by
Гаражные двери из профильной трубы
Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.
Монтаж и сварка
Создание подъемно-поворотной конструкции
При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.
Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.
Схема с описанием
- Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
- Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
- В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
- На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.
Чертеж и расчет размеров проема
Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.
Распашные гаражные створки
Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.
Чертеж гаражной сварной конструкции с калиткой внутри
Распашная конструкция состоит из следующих составных частей:
- внутренней и внешней рам, которые помещают во входной проем;
- створчатой рамы;
- полотна створок;
- составляется чертеж с учетом необходимых рекомендаций;
- по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.
Вариант с калиткой
Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.
Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:
- От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
- Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
- К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.
В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.
Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.
Фото гаражных дверей с калиткой внутри представлено ниже.
Около города
Порядок возведения столбов из кирпича
Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:
- насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
- приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
- соберите опалубку;
- установите металлическую стойку вертикально и произведите ее бетонирование.
Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.
Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:
- покройте поверхность гидроизоляционным материалом или битумной мастикой;
- положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
- через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.
Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.
Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.
Подготовка к работе: не упуская из виду мелочей
- Скорость работ при самостоятельном исполнении во многом зависит от подготовительного этапа. На этой стадии составляется схема конструкции с нанесением габаритов, формы, крепления декоративных элементов, ручки, замка, петель, пр. Расчетные и пользовательские характеристики предусматривают общепринятый стандарт: ширина 100 см, высота 200 см. С этим размерами парусность конструкции не будет сказываться на физических характеристиках, как листа, так и металлического каркаса. Но если конкретная модель требует изменения стандарта в большую сторону, нужно придерживаться этих требований, усилив конструкцию калитки дополнительными элементами. При этом помните: точность разметки влияет на эксплуатационные свойства калитки.
- Опорами в самом простом доступном для начинающего строителя варианте могут служить профилированные трубы 60*60. Они фиксируются без фундамента, но в вырытых ямках должны прочно цементироваться бетоном.
- Понадобится равнополочный угол из металла 2,5-5,0 см, уголки, листы профилированного железа, крепеж (саморезы кровельные), петли, замок.
- Нужно иметь также грунтовочный состав по металлу, краску, цементно-песчаную смесь или готовый бетонный раствор.
- Самая простая модель калитки – рама, обшитая металлическим профилем с лицевой стороны. Можно усовершенствовать конструкцию, «упаковав» наполнение внутрь каркаса.
Материалы для изготовления
Для изготовления ворот понадобятся:
- Профильная труба.
- Профильный лист для обшивки каркаса.
- Заклепки или саморезы для крепления профлиста.
- Ролики для откатных ворот.
- Фурнитура: замки, петли, ручки.
Профильная труба может быть следующих размеров:
- 60 х 30 мм для изготовления каркаса ворот;
- 100 х 100 мм для столбов;
- 40 х 20 мм для перемычек и ребер жесткости.
Профильный лист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0,4 мм. Профильную трубу удобнее использовать прямоугольного или квадратного сечения. Для тренировки навыков сначала лучше изготовить калитку.
Особенности установки двери на воротах
Прорисовка схемы
Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:
- форму (прямоугольную, арочную, трапециевидную);
- будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.
Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.
Установка столбов
Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.
Материалом для изготовления стоек может послужить:
- металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
- кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.
Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.
Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.
Установка опор осуществляется в такой последовательности:
- Выкапывают ямы необходимой глубины.
- Их дно утрамбовывают слоем щебня.
- Устанавливают столбы, выравнивая их по уровню.
- Заливают стойки бетонной смесью.
Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.
Изготовление рамы
Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.
Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.
Установка изделия
Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.
Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.
Обшивка конструкции
В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.
Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.
Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.
Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.
Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.
Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.
Изготовление и воротных створок

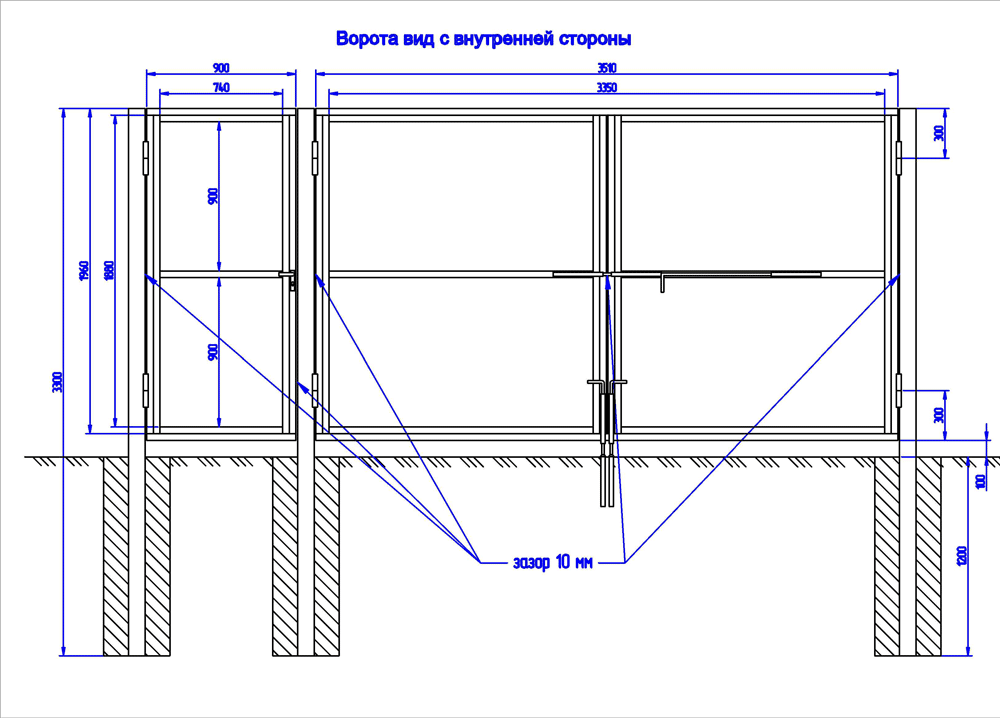

Первое, что следует установить, это ширина будущего проема, т.к. размер створок должен составлять ½ от этой ширины. Например, если ширина проема составляет 3 м, то размер каждой отдельно взятой створки будет равняться 1,5 м
Кроме того, важно помнить, что между створками должен быть зазор в 1 см.
Изготовление воротных створок предполагает выполнение следующих работ:
- Изготавливается каркас:
- 1) труба с сечением 60х30 мм при помощи болгарки разрезается на части: должно получиться 4 элемента размером по 2 м и 4 элемента по 1,5 м;
- 2) на грунте делается разметка одной створки размерами 1,5х2 м, по углам этой разметки устанавливаются кирпичи;
- 3) на кирпичи согласно размерам укладываются трубы, из которых будет сделан каркас;
- 4) далее с помощью подручных материалов выравнивается поверхность таким образом, чтобы она была полностью горизонтальной: под кирпичи подкладываются любые кусочки строительного материала).
- Стыки каркаса свариваются при помощи сплошного шва.
- После сварки стыков с одной стороны, каркас переворачивается, и производится сварка с обратной стороны.
- Далее каркас усиливается:
- 1) берется профильная труба 20х30;
- 2) прикладывается к базовому каркасу и производится замер элементов для усиления;
- 3) произведенные замеры переносятся на трубу, и из нее вырезаются требуемые элементы;
- 4) вырезанные элементы приваривают к каркасу.
- Производиться обработка каркаса: шлифовка сварочных швов, удаление ржавчины и подтеков металла.
Как крепить профнастил на ворота. Установка опорных столбов
Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.
Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.
Использование металлических опорных столбов
Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.
Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм . Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.
Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.
Будьте внимательны
Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.
Опорные столбы из кирпича или камня
В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.
Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.
Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.
