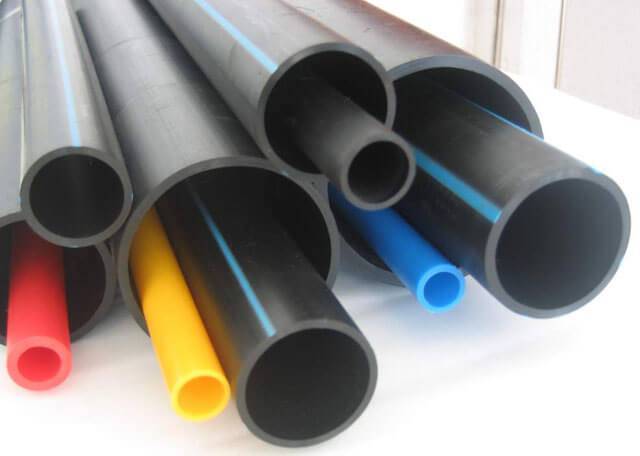

Пластиковые трубы малого диаметра: Разбор и Виды

Технические особенности

Ключевые показатели:

• Толщина стенки металлопластиковой трубы с диаметром в 16 миллиметров обычно составляет 2 миллиметра. Если диаметр металлопластиковой трубы равен 20 миллиметрам, то толщина составит 2,25 миллиметра. Прослойка алюминия в подобных трубах равна 0,2 мм для 16-миллиметрового диаметра и 0,24 мм — для 20-миллиметрового.
• Один погонный метр трубы с диаметром 16 мм имеет вес в 115 г. Для изделий с диаметром 20 мм данный показатель составляет 170 г.
• В одном метре 16-миллиметрового изделия вмещается примерно 0,113 л жидкости. Для изделий с диаметром 20 мм показатель составляет 0,201 л.

Коэффициент расширения для изделий из металлопластика составляет 0,26х10-4 на один градус.

Разновидности полипропиленовых труб по сферам применения

Как таковых, наименований труб из PP всего три. Это:

• PN10;
• PN20;
• PN25.

Но этого вполне достаточно для того, чтобы полностью заменить технологически устаревшие металлические трубы.

Тонкая труба PN10 со сроком службы порядка 50 лет используется для прокладки холодного водопровода, монтажа теплых полов, что уверенно можно отнести к отопительным системам, устройства безнапорных ливневых и ассенизационных коммуникаций. Диаметр (внешний) варьируется от 20 до 110 мм. Внутренний диаметр пластиковых труб (PN10) составляет от 16 до 90 миллиметров.

Более подробные таблицы с указанием всех необходимых вам параметров по пластиковым трубам отечественного и импортного производства, можно найти на нашем сайте.

PN20. Труба с меньшим сроком полноценной эксплуатации (до 25 лет) и меньшим внутренним диаметром при одинаковых с PN10 наружных размерах. Но эти недостатки компенсируются большей толщиной стенок – до 18.4 мм. Вследствие чего номинальное внутреннее давление увеличено до 2 Мпа, то есть практически в два раза. К тому же, такие трубы можно использовать для полноценного отопления, так как температура горячей воды в них может составлять 80-90 градусов. У PN10 этот показатель не превышает 45 градусов.

Трубы PN25. Изделие, армированное стекловолокном или алюминиевой фольгой (пленкой). Срок эксплуатации данных труб зависит от внутреннего давления и температур носителя. Технические характеристики выглядят следующим образом:

• Давление – 2.5 Мпа;
• Наружный диаметр – 21-80 миллиметров;
• Внутренний – 13-50 миллиметров;
• Толщина стенок – 4-13.4 миллиметра.

Соответственно, стоимость пластиковой трубы изменяется в зависимости от названных характеристик.

Достоинства и недостатки труб PP

К основным положительным качествам этих современных труб относятся:

• Экологическая безопасность;
• Длительный срок эксплуатации – до 50 лет;
• Устойчивость изделий из полипропилена к замерзанию (имеются в виду внутренние носители) и последующему размораживанию. PP трубы имеют особенность расширяться при воздействии низких температур и возвращаться к прежней форме без разрушения и изменения оболочки;
• Быстрый и удобный монтаж коммуникаций;
• Высокая устойчивость к агрессивному химическому воздействию;
• Внутренние части таких трубопроводов не подвержены коррозии, а также засорам и заиливанию (при правильной укладке);
• Относительно небольшая стоимость.

К условным недостаткам следует отнести:

• Чувствительность к частым высокотемпературным перепадам;
• Нежелательно использование в пожароопасных помещениях.

Ответ на этот вопрос достаточно прост, но очень важен. Для обеспечения наиболее эффективной работы любого из указанных нами ранее трубопроводов, то есть его пропускной способности.

Виды фитингов

Варианты, где могут быть использованы фитинги ПНД, разнообразны. Их можно применять следующих ситуациях:

• необходимость  сделать разветвление;
• крепление в единую систему как одинаковых, так и для разных диаметров;
• создание необходимого поворота ПНД трубопровода;
• установка временной запорной арматуры – заглушки;
• соединения, выполненных из разных материалов.

Ко всем соединениям, которые реализованы с использованием фитингов ПНД, предъявляют следующие требования:

• надежность;
• прочность;
• герметичность;
• невосприимчивость к агрессивной среде находящейся как внутри трубопровода, так и снаружи.

Профессионалы предпочитают использовать несколько видов классификаций соединительных фитингов для полиэтиленовых труб. Их разделяют по следующим критериям:

1. По способу установки. К ним относятся компрессионные, электросварные или сварные.
2. По жесткости. Бывают гибкие и жесткие. Эластичная арматура может изгибаться и растягиваться. Ее часто используют на участках, где трубопровод подвергается какой-либо механической нагрузке.
3. По возможности последующего разбора. Разъемные и неразъемные.
4. По специфике самого соединения. Бывают раструбные, резьбовые и фланцевые.
5. По разновидности резьбового соединения: наружная и внутренняя. Очень часто именно этот фактор является решающим для определенного места установки.
6. По материалу, из которого данный фитинг изготовлен. Латунные или медные детали, если материал соединяемых изделий  различен. В процессе монтажа требуются пресс-клещи – соединение является неразъемным. Фитинги из ПНХ легко устанавливаются самостоятельно с помощью подручных инструментов. Однако их допустимо устанавливать только на изделия из полиэтилена или ПЭ низкого давления.
7. По конфигурации.

Классификацию, связанную с конфигурацией изделия, следует рассмотреть отдельно, так как в современном строительстве используется большое разнообразие изделий разных форм и назначения.

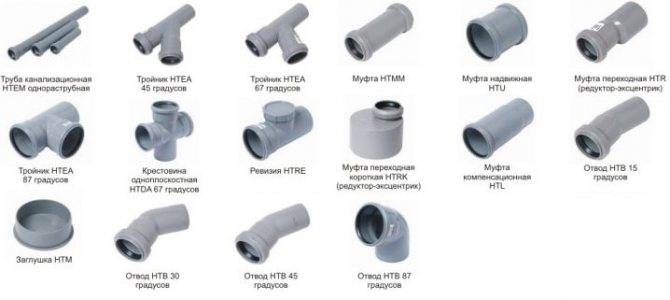

Фитинги для ПНД представлены следующими моделями:

1. Муфты. Продаются прямые (если в работе трубы одного диаметра) или редукционные (для разноразмерного крепежа).
2. Отводы. Они монтируются в местах, где требуется изменить направление движения трубопровода.
3. Тройники (крестовины). Поток с одной трубы разделяют на два или три (в зависимости от модели).
4. Седелки. Существует много разновидностей данных фитингов. По своей сути это усиленная разновидность тройника с дополнительными функциями. С их помощью монтируется дополнительная ветка. При этом само соединение дополнительно усиливается.
5. Переходы. Другое название — буртовые втулки. Их основное назначение сделать монтаж более простым.
6. Заглушки. Перекрывают тупиковые части трубопровода, защищая его от воздействия окружающей среды.
7. Мастеровые фитинги для ПНД. Эти изделия не изготавливаются в промышленных масштабах. По необходимости работа ведется на заказ по требованиям клиента. Применяют при необходимости при монтаже сложных и нестандартных конструкций.
8. Хомуты. Их предназначение обжимать трубу со всех сторон.

9. Накладки.

Фитинги созданы, чтобы монтаж и, если потребуется, более поздняя переделка участка стали максимально удобными и комфортными для мастера и простого потребителя. При этом выигрывается не только время, необходимое на монтаж, но и снижаются финансовые затраты.

Технические характеристики

Стоит отметить, что эксплуатационные характеристики труб ПНД зависят от качества исходного полиэтилена. Такие свойства, как термическое расширение, гибкость и текучесть, получаются благодаря относительной мягкости сырья.

В этой связи полиэтиленовые трубы нередко неприемлемы в некоторых отраслях, где прочие изделия используются с успехом. А в ряде случаев они являются оптимальным решением. В частности, гибкость материала дает возможность прокладывать трубопроводы под дорогой с интенсивным движением, ЖД переездами или стоянками для авто, а также в ряде других случаев.

Наиболее востребованными трубы ПНД считаются в таких случаях:

• внешний водопровод;
• внутреннее водоснабжение;
• прокладка внутренней канализации;
• внешняя канализация напорного и безнапорного типа;
• транспортировка газа.

Такое явление сопровождается повышенным уровнем шума при использовании труб.

К сожалению, от этого никуда не деться – таков исходный материал. Тем не менее, если установить воздухоуловители, отсекатели или другие аналогичные приспособления, неприятные явления можно минимизировать.

Такие явления отсутствуют в трубах из сшитого полиэтилена, однако, стоят они намного больше.

Наиболее целесообразным считается использование труб ПНД в системах отопления и горячего водоснабжения.

Тем не менее, для компенсирования термического расширения изделий в таких случаях используют один из подходов:

• открытую прокладку трубопровода выполняют на скользящих креплениях;
• предусматривают компенсационные петли, принимающие увеличение длины на себя;
• при производстве в сырье добавляют специальные присадки для снижения коэффициента линейного расширения.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

https://youtube.com/watch?v=YB1TyD3S1YY

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Характеристики полипропиленовых труб

• Основные преимущества полипропиленовых изделий:
• Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
• Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
• Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
• Срок службы до 50 лет.
• Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
• Абсолютная экологическая безопасность.

1. Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
2. Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
3. Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
4. Наличие на рынке некачественных материалов с дефектами внешнего слоя.
5. Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
6. Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

• Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
• Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
• Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
• Инертность к химическим веществам и коррозионному воздействию.
• Доступная цена элементов трубопровода.

Классификация ПВХ труб

Трубы ПВХ изготавливаются из поливинилхлорида – термопласта, расплав которого продавливается через фильеру экструдера (формообразующую головку), в результате чего изделие получает требуемую форму, размеры, и после остывания приобретает механическую прочность.

В состав поливинилхлорида на стадии производства добавляются такие компоненты как стабилизированный хлор и этилен, благодаря чему итоговый материал получает требуемые эксплуатационные характеристики. В зависимости от технологии изготовления выделяют три разновидности полимерных изделий:

• ПВХ;
• нПВХ;
• хПВХ.

На практике отличия между ними заключаются в том, что стандартные изделия из ПВХ имеют температурный максимум в 55 градусов (они не могут использоваться в системах отопления и горячего водоснабжения), тогда как изделия хПВХ без проблем выдерживают температуру в +950, что значительно расширяет сферу их применения.

Трубы нПВХ изготавливаются из непластифицированного поливинилхлорида. От вышеуказанных модификаций трубы нПВХ отличаются способностью выдерживать повышенное давление циркулирующей среды (до 16 Бар, тогда как обычные ПВХ трубопроводы могут эксплуатироваться при давлении не более 10 Бар). Труба нПВХ напорная применяется для обустройства наружного водоснабжения и систем канализации.

Технические характеристики, обзор преимуществ

Пластмассовые изделия получили широкое распространение за счет наличия множества эксплуатационных преимуществ перед стальными аналогами. Рассмотрим технические характеристики полимерных изделий:

1. Высокая механическая прочность (предел устойчивости на разрыв – 50 мПа) позволяет использовать пластиковые трубы в качестве изоляционных рукавов электропроводки, забетонированных внутри монолитных стен и перекрытий, либо закладывать в землю на глубину до 9 м, при обустройстве наружной канализации.
2. Пластмассовые трубы устойчивы к коррозии и большинству химически агрессивных веществ, что обеспечивает их длительный срок службы (до 50 лет), в сравнении с металлическими конструкциями.
3. Изделия имеют идеально гладкие внутренние стенки (коэфф. шероховатости – 0.006) – сантехнические трубопроводы не теряют своей пропускной способности из-за появления на внутренних стенках накипи и образований.
4. Низкая теплопроводность (0.19 Вт/мК) обеспечивает отсутствие потерь температуры теплоносителем на всех стадиях циркуляции.
5. Сантехнические пластиковые трубы сертифицированы согласно всем санитарным стандартам, они никак не влияют на качество транспортируемой воды, что делает использование изделий ПВХ в системах водоснабжения полностью безопасным.
6. Изделия отличаются минимальным весом и простотой соединения – монтаж выполняется посредством раструбного стыка либо метода спайки.

Сварные фитинги для ПВХ труб Единственным недостатком полимерных трубопроводов является их подверженность деформации при замерзании циркулирующей среды – ПВХ имеет низкую пластичность, в результате чего при расширении воды, что происходит при ее переходе из жидкого в кристаллическое состояния, трубопровод может попросту разорвать. Чтобы этого не допустить, необходимо выполнять теплоизоляцию расположенной на улице канализации либо водопровода.

Виды труб из полипропилена в зависимости от сферы использования

Полипропиленовые трубы выпускаются всего в трех наименованиях: PN10, PN20, PN25. Однако их хватает для полной замены технологически устаревших металлических аналогов.

Несмотря на тонкость трубы PN10, срок ее эксплуатации составляет около полувека. Основное применение – системы холодного водоснабжения и отопления, включая системы теплого пола (прочитайте: «Виды пластиковых труб для отопления – преимущества и особенности»). ПВХ трубы малого диаметра могут также использоваться при обустройстве систем ливневой и ассенизационной канализации. Значение внешнего диаметра лежит в пределах 20-110 миллиметров, внутреннего – от 16 до 90 миллиметров.

Труба с маркировкой PN20 может безупречно функционировать на протяжении 25 лет. Благодаря большей толщине стенки, около 18,4 мм, изделие может иметь наружные параметры, аналогичные PN10, но при этом иметь меньший внутренний диаметр. Это дает возможность использовать указанные трубные изделия в системах с внутренним рабочим давлением до 2 МПа. Трубы PN20 вполне подходят для монтажа полноценных отопительных систем. Это стало возможным благодаря устойчивости изделий к воздействию высоких температур, до 900С. Для сравнения можно сказать, что труба PN10 может нормально функционировать при температуре не более 450С.

При изготовлении трубы PN25 используется дополнительное армирование изделий алюминиевой пленкой или стекловолокном. Эксплуатационный период во многом зависит от давления и температуры рабочей среды.

Основными характеристиками трубных изделий такого типа считаются следующие показатели:

• Давление носителя не более 2,5 МПа.
• Величина наружного диаметра от 21 до 80 миллиметров.
• Внутреннее сечение лежит в пределах от 13 до 50 миллиметров.
• Толщина стенки может варьироваться от 4 до 13,4 миллиметров.

Цена пластиковой трубы определяется перечисленными характеристиками.

Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу.

В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба.

Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см.

При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом.

Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Гофрированные трубы

Трубы для канализации выбирают по следующим критериям:

• по диаметру;
• по толщине стенки;
• по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм.

Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм.

Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации.

Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации.

Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку.

Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Подбор длины трубы зависит от протяженности трубопровода на разных участках.

Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку.

Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

• Кухонный слив – 32–50 мм.
• Слив из ванной комнаты с каждой точки – 50 мм.
• Слив из моечного оборудования – 25 мм.
• Подвод труб к стояку – 50–75 мм.
• Фекальный сток – 110 мм.
• Центральный стояк – 110–160 мм.
• Вывод в наружный слив – 110–160 мм.
• Наружный слив с отводом из бани – 160–200 мм.
• С выводом из бассейна – 20–30 см.
• Городские канализационные коммуникации – 30–50 см.

Подготовительный этап при установке труб

Прежде всего, надо составить схему будущей коммуникационной системы, выполнить расчёты расходников, подсчитать количество и размеры фитингов, деталей, необходимых для работы. Кроме прямых труб, выпускается ещё много соединительных элементов для удобного монтажа канализации. Они бывают разных размеров и конструкций.

Основные их виды:

Подготовительный этап

• крестовины и тройники для создания разводки труб;
• муфты и компенсаторные патрубки, которые нужны для проведения ремонтов;
• редукции для соединения труб с разными диаметрами;
• поворотные отводы;
• пластиковые люки для ревизии и очистки от засоров.

При составлении плана надо в тех местах, где необходимы повороты, предусмотреть плавный переход – вместо одного прямоугольного соединения поставить два фитинга по 45 градусов. Это позволит избежать засоров.

При закупке труб и дополнительных деталей надо подсчитать расход материалов с запасом, приблизительно на 15% больше, чтобы затем не получились простои в работе. При грамотной подготовке монтажные работы можно провести в частном доме за несколько дней, а в квартире за несколько часов.

Материал для вентиляции

Вентиляционные трубы обеспечивают поступление свежего воздуха внутрь помещения, и отвод отработанного: их прочность в данном случае не является главным критерием. Главное, что эти изделия были легкими, так как их довольно часто поддерживают только перегородки или подвесные потолки.

Жилые помещения оснащаются трубами диаметром 100 или 125 мм, промышленные системы потребуют предварительного расчета. По форме сечения такие изделия могут быть квадратными, круглыми, овальными или прямоугольными. В процессе установки используется метод раструба, поэтому сварочный аппарат не потребуется.

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.
Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами
