Каркас теплицы из профильной трубы + чертежи

Место строительства

Растущие в теплице растения должны получать тепло и свет. Правильное расположение парника на участке увеличивает энергоэффективность. Хозяин меньше несет затрат на отопление и искусственное освещение. Устанавливается своими руками теплица сборно-разборная из профильной трубы на участке, максимально соответствующем основным требованиям:

• Теплицу располагают на слабо продуваемом ветрами месте. При зимнем использовании уменьшатся потери тепла.
• Корпус теплицы максимально должен в течение светового дня освещаться солнцем. Воздух будет прогреваться естественным путем, снизятся расходы на отопление. Солнечный свет полезен многим растениям. Для тенелюбивых культур делают затенение поликарбонатом.
• Для устойчивости теплицы выбирают ровный участок. Лучшим местом считается равнина или возвышение. В низинах профильные конструкции ставить нежелательно из-за подтопления дождевой и талой водой.
• Внутрь теплицы понадобится прокладывать водопровод, электричество. Профильную конструкцию устанавливают ближе к расположению коммуникаций.

К стенкам парника со всех сторон обеспечивают свободный подход для обслуживания минимум 1 м.

Особенности профильной трубы и преимущества использования

Остовом самодельной теплицы, «ее скелетом» является каркас, для изготовления которого выбирается надежный, качественный и долговечный материал, способный противостоять как климатическим, так и механическим воздействиям. Такими свойствами обладает профилированная труба – изделие из металла с круглой, квадратной, овальной или прямоугольной формой сечения, разного размера и различной толщиной стенок.

Данный материал имеет множество преимуществ, делающих его по-настоящему универсальным при возведении легких надворных построек, к которым относится и проектируемая теплица

Особое внимание нужно обратить на следующие характеристики профтруб:. Виды профильных труб. Виды профильных труб

Виды профильных труб

• значительный рабочий ресурс – в сочетании с антикоррозийным покрытием, она легко противостоит коррозии и возможным механическим повреждениям;
• прочность и жесткость – эти качества придадут каркасу устойчивость и неподатливость к внешним воздействиям;
• относительная легкость – вес изделия значительно ниже, чем у деревянного бруса;
• простота обработки и соединения профиля – для работы не требуется специального инструмента, кроме угловой шлифовальной машины и сварочного аппарата;
• широкий выбор доступных форм и размеров профиля.

Помимо перечисленных достоинств, следует отметить относительно невысокую стоимость профильной трубы, делающую ее доступной для покупателей с разным уровнем достатка.

Усиление каркаса из профильной трубы

Сегодня рынок предлагает квадратные профильные трубы, на поверхность которых нанесен полимер. Такая порошковая покраска обеспечивает дополнительную защиту, но стоимость готового изделия увеличивается примерно на 20%. Между тем ни одно подобное покрытие не способно придать теплице дополнительную прочность, необходимую в тех ситуациях, когда возникают сильные нагрузки, например, в результате снегопада.

Для усиления каркаса теплицы требуется наличие подпорок, устанавливаемых под конек и боковые стенки. Монтаж таких элементов производится как внутри теплицы, так и снаружи. Если укрывной материал не демонтируется на период холодов, то можно обойтись деревянными подпорками, чтобы исключить разрушение конструкции теплицы.

Как построить арочную теплицу пошагово

Осуществить монтажные работы по возведению арочной теплицы можно самостоятельно, придерживаясь пошагового алгоритма.

Чтобы готовый результат не огорчил, учитывайте следующие советы:

• не рекомендуется проводить строительные работы в низине. В дневное время нагрев будет медленным, а ночное охлаждение будет быстрым и сильным;
• при выборе поликарбоната в качестве обшивочного материала, стоит проводить монтаж при температуре от +10°С до +12°С;
• оптимальнее всего выбирать поликарбонат толщиной от 4 мм с наличием защитной пленки.

Материал должен быть высокого качества, иначе эксплуатационный срок конструкции будет непродолжительным.

Внимание! Можно накрыть арочную теплицу пленкой либо поликарбонатом

Закладка фундамента

После того как вы определились с размерами арочной теплицы, произвели соответствующие расчеты и подготовили чертежи, можно переходить к монтажным работам. Перед возведением фундамента уточните предназначение арочной конструкции. Если планируется строительство сезонной теплицы, то наличие фундамента не обязательно, для устойчивости достаточно будет наличие прочного каркаса.

Если же принято решение использовать фундамент, можно выбрать один из следующих вариантов:

• блочный;
• ленточный сборный;
• ленточный монолитный.

Глубина заливки варьируется в пределах от 0,4 до 0,5 м и во многом зависит от грунта и погодных условий в конкретном регионе. Для достижения высокого уровня прочности заливку осуществляют по всему периметру, при этом должна быть предусмотрена подушка, выполненная из песка и гравия. Для укрепления фундамента используют арматуру.

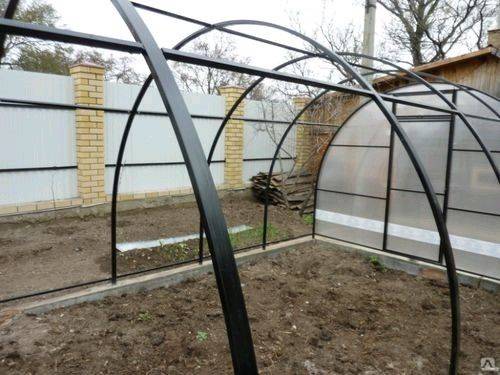

Установка каркаса

Для каркаса арочной теплицы можно использовать металл либо древесину. Процесс монтажных работ для обоих вариантов мало чем отличается. Но у древесины менее продолжительный эксплуатационный срок, и ее необходимо предварительно обработать специальными защитными составами, предотвращающими появления грибка и плесени.

Алгоритм установки каркаса из металлических труб выглядит следующим образом:

Трубы красят для предотвращения появления ржавчины.

Если для древесины в качестве крепежных элементов используют уголки и саморезы, то в данном случае применяют сварку. Изначально устанавливают на фундамент основание каркаса.

Когда основание готово, по углам и периметру конструкции приваривают стойки и устанавливают дверные балки.

Поверх стоек должна находиться обвязка, к которой монтируют арки.

Для повышения прочности конструкции к аркам крепят поперечные стяжки.

Покрытие каркаса

Для обустройства крыши арочной теплицы можно использовать несколько видов материалов:

• полиэтиленовая пленка;
• поликарбонатные листы.

Закрепить пленку на арочную теплицу – самый простой и бюджетный прием, однако, и срок эксплуатации у такой конструкции непродолжительный. Пленка может прослужить от 1 до 3 сезонов, при условии, что на зимний период она будет демонтирована.

Выбор поликарбонатных листов для арочной конструкции – более подходящий вариант. Они отлично пропускают свет, обладают высоким уровнем прочности и длительным сроком эксплуатации.

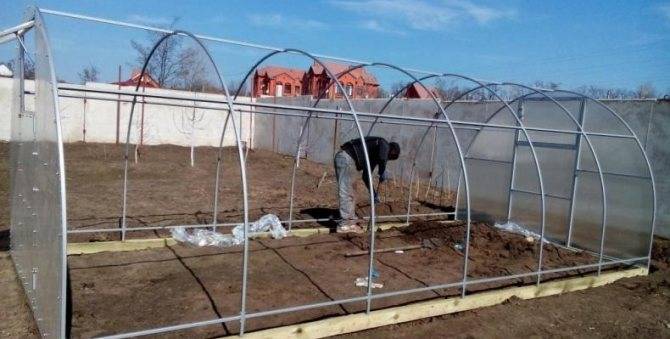

Арочная теплица из поликарбоната

При сборке теплицы из поликарбоната арочного типа стоит придерживаться следующего плана:

• в целях экономии заранее проведите замеры и определите необходимое количество строительного материала;
• резать поликарбонат можно при помощи канцелярского ножа;
• в продажу поликарбонат поступает со специальной пленкой, защищающей материал от прямых солнечных лучей. Во время монтажа листы укладывают защитной пленкой вверх, после завершения всех работ ее снимают;
• монтаж начинают с самой верхней точки – крыши;
• укладка осуществляется впритык либо внахлест;
• листы крепятся по углам и в нижней части.

Завершающим этапом является установка двери и форточки, если она предусмотрена.

Важно! При необходимости можно посмотреть, каким образом осуществляется сборка арочной теплицы из поликарбоната на видео

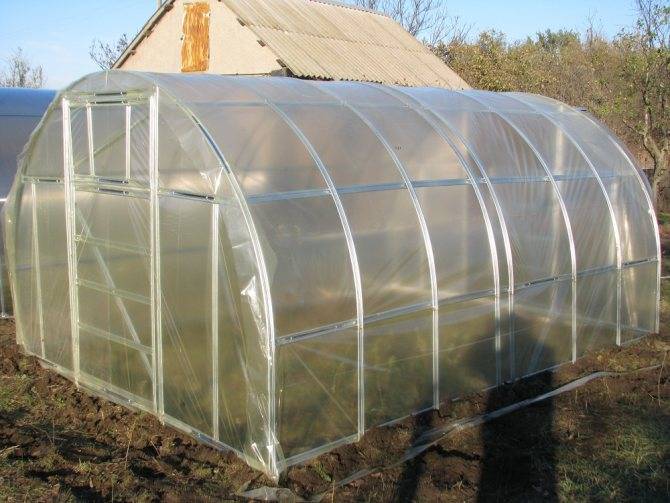

Арочная теплица под пленку

Не смотря на то, что пленочные теплицы арочной конструкции недолговечны, они остаются востребованными. Полиэтиленовую пленку легко установить, ее стоимость намного ниже, чем у поликарбоната. Арочные теплицы под пленкой не нуждаются в заливке фундамента, так как нагрузка на грунт минимальная. Монтировать и демонтировать арочную теплицу под пленку можно своими руками, без помощи специалистов.

Совет! Пленочное покрытие на зиму рекомендуется снимать, так как под тяжестью снега пленка рвется.

Виды конструкций теплиц из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности изгиба чаще всего практикуют возведение конструкций с ровными плоскостями. Популярными считаются теплицы в виде домика или пристройки к зданию. Если создание дуг не является для хозяина трудностью, то можно возвести арочный парник.

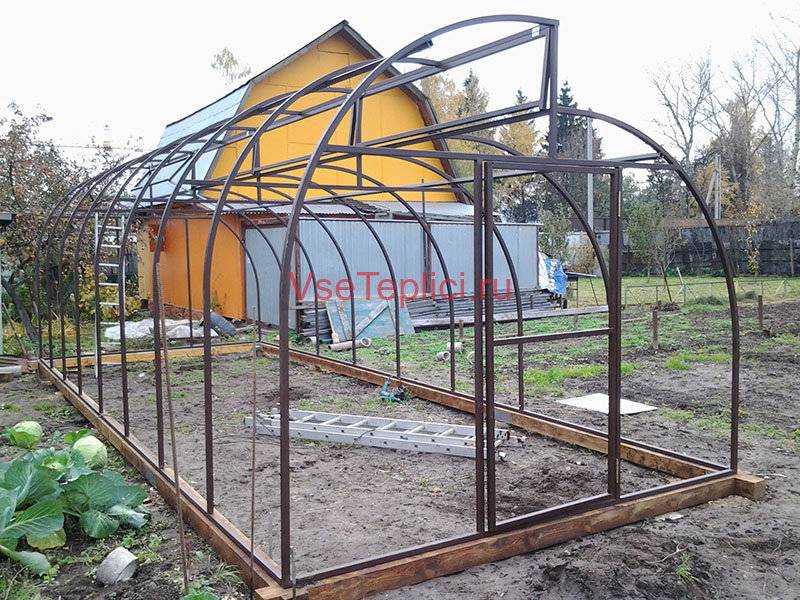

Арочная теплица из профилированной трубы

Преимуществом парника с арочной крышей является хорошая обтекаемость. Осадки не задерживаются на полукруглых скатах, снижается парусность. Теплицы чаще используют для культивации низкорослых культур. Закругленные элементы крыши крадут свободное пространство, не позволяют близко к стенам теплицы высаживать высокорослые растения.

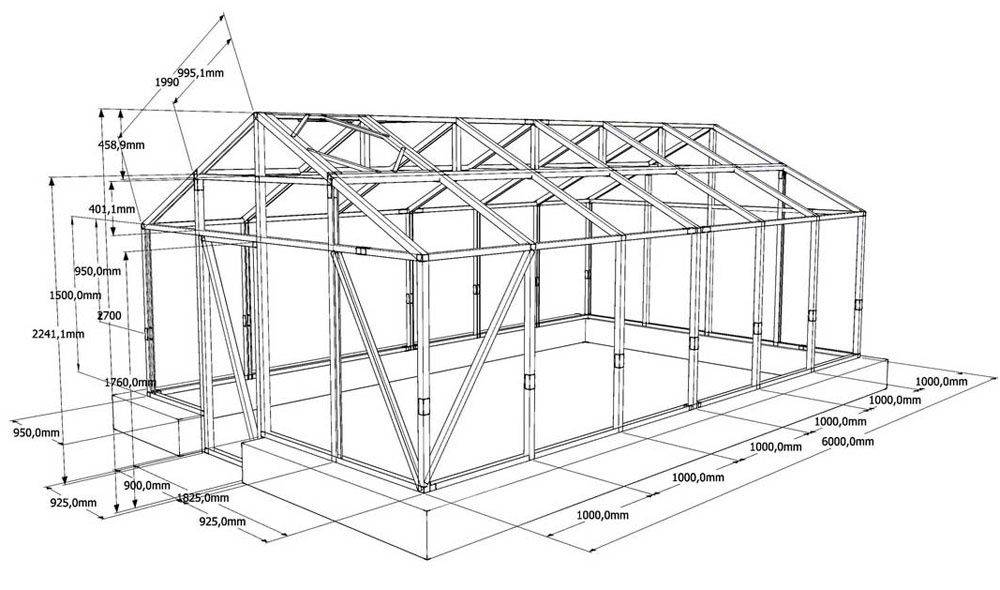

Двускатная теплица из профилированной трубы

Парник в форме домика с двускатной крышей считается лучшим вариантом. Во-первых, профильные заготовки не придется гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Можно выращивать растения любой высоты, ставить стеллажи, создавать яруса, обустраивать вертикальные грядки.

Односкатная теплица из профилированной трубы

В общих чертах конструкция является половинкой домика с двускатной крышей. Теплицу пристраивают к стене здания с южной стороны. Крышу делают с одним скатом. Дополнительным преимуществом является получение тепла от стены отапливаемого здания. Растения часто не нуждаются в организации обогрева. Однако от сырости фасад быстрее пропадает. На стене появляется грибок.

Обшивка теплицы

Последний этап постройки теплицы из металлического профиля – это обшивка. Чаще всего применяются листы сотового поликарбоната толщиной 4 мм. Приведем пошаговую инструкцию для работы с ними.

Шаг 1. Распакуйте листы и определите, с какой стороны расположено стабилизирующее покрытие.

Шаг 2. Разрежьте один из листов на две части.

Резка поликарбоната

Шаг 3. Снимите защитную пленку и проклейте торцы перфорированной лентой в нижней части и герметизирующей – в верхней.

Снятие пленки с лицевой стороны

Перфорированная лента для поликарбоната

Шаг 4. Приложите одну из половинок разрезанного листа к фронтону стороной со стабилизирующим покрытием наружу.

Шаг 5. Закрепите поликарбонат на фронтоне с помощью кровельных саморезов или пластиковых термошайб. В последнем варианте вам необходимо заранее разметить и просверлить отверстия в материале с учетом термического зазора.

Монтаж поликарбонатной термошайбы

Шаг 6. Обрежьте излишки листов, вырежьте элементы для форточки и двери.

Шаг 7. Повторите предыдущие шаги с противоположным фронтоном.

Торцы теплицы обшиты

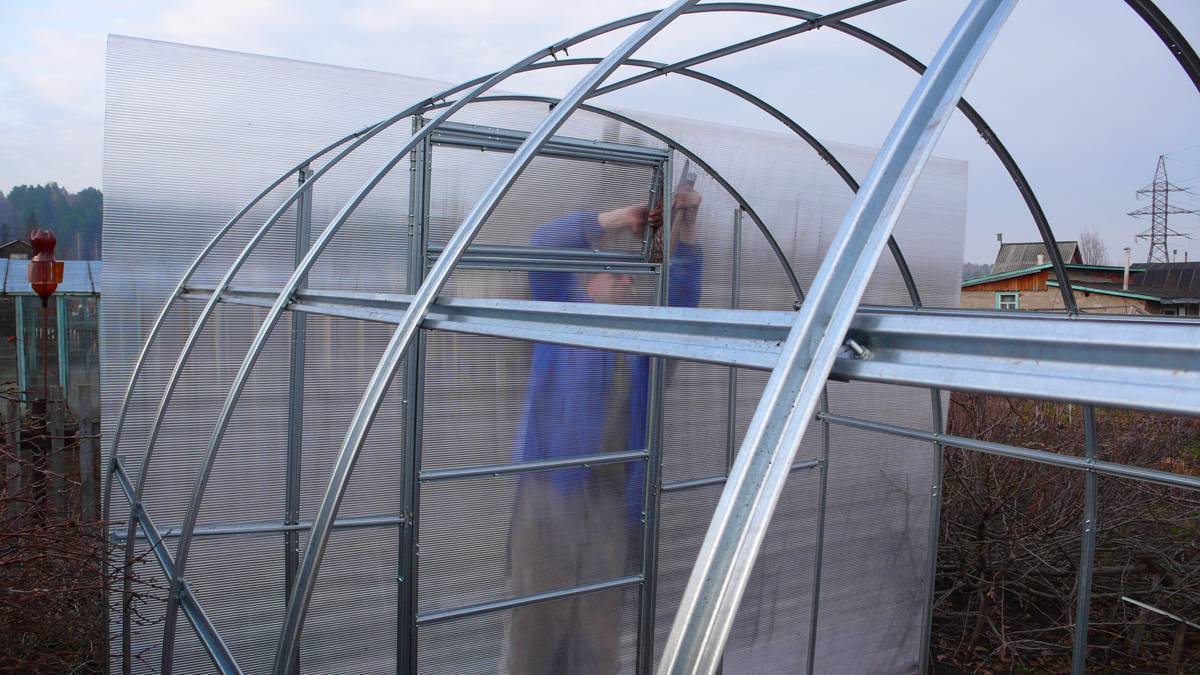

Шаг 8. Теперь укладывайте листы на крышу и стенки теплицы, крепления осуществляйте тем же образом – стабилизирующим слоем наружу и с помощью кровельных саморезов. Соседние листы укладывайте внахлест.

Обшивка крыши и стенок теплицы

Помимо поликарбоната, в качестве обшивки можно использовать полиэтиленовую пленку. В таком случае она закрепляется либо планками, которые, в свою очередь, прикручиваются к каркасу саморезами, либо с помощью обручей.

Теплица из оцинкованного профиля под пленку

Если вы уже достаточно опытный строитель и хотите начать выращивать овощи в закрытом грунте – обязательно попробуйте сделать теплицу своими руками из металлического профиля. Это не только сэкономит ваши деньги, но также станет интересным и полезным опытом.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

1. Собирать нужно начинать с задней торцевой стенки.
2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
4. После скрепить коньком верхушку крыши.
5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Расчет теплицы 3 н. Особенности теплиц из поликарбоната

Качественны и некачественный сотовый поликарбонат

Свою популярность поликарбонат получил благодаря следующему набору достоинств.

1. По сравнению со стеклом, он обладает меньшей массой. Следовательно, для теплицы из поликарбоната требования к каркасу и фундаменту не такие строгие.
2. Прочность – при правильной работе и ответственном подходе к делу обшивка прослужит вам как минимум 5-6 лет.
3. Низкая теплопроводность – наличие пустот в ячейках, заполненных воздухом, делает поликарбонат неплохим теплоизолятором. Растения в теплице с такой обшивкой менее подвержены резким перепадам температур.
4. Высокая светопроницаемость — свет беспрепятственно проходит через материал.
5. Стенки ячеек, как уже было сказано выше, играют роль ребер жесткости. Благодаря им поликарбонат – прочный материал, способный выдержать на себе немалое количество снега, выпадающего на крышу теплицы зимой.

Эксплуатационные характеристики листов сотового поликарбоната

Важно! Поликарбонат следует сгибать определенным образом, чтобы линии сгиба располагались поперек ребер жесткости. В изображении ниже — правильный и неправильный примеры

Как правильно сгибать поликарбонат

Кроме материала, в ходе проектирования теплицы важно выбрать ее будущую форму. Всего существует пять основных типов конструкции парника из поликарбоната, каждый со своими особенностями, достоинствами и недостатками

1. Теплица в форме арки – к полукруглым опорным элементам крепятся горизонтальные балки. Каркас полностью обшивается гнутыми листами поликарбоната. Полукруглая теплица хороша тем, что на ее крыше будет минимальное количество снега, кроме того, для сооружения каркаса потребуется значительно меньше материалов и времени. Что касается недостатков, то обычно парники в форме арки обладают малой высотой, что не только неудобно в работе, но и накладывает ограничения на выращивание некоторых культур.

Арочная теплица

Теплица с двухскатной крышей – классическая версия. Для сооружения понадобится больше материала и времени, но при этом решается проблема с малой высотой постройки. При желании на ее основе можно создать теплицу Митлайдера , известную своей эффективной системой вентиляции.

Двускатная теплица

Теплица с односкатной крышей – оптимальный вариант для парника, пристраиваемого к забору, дому или к летней кухне. Конструкция сравнительно проста в создании, а при ее возведении рядом с домом уменьшаются затраты на подключение коммуникаций (если в этом есть необходимость).

На фото пристенная односкатная конструкция

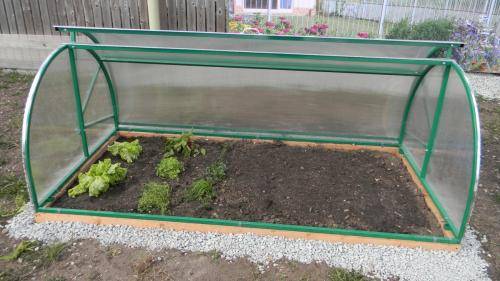

Теплица-хлебница – полукруглая теплица небольших размеров с открывающейся створкой. Получила свое название за сходство конструкции с устройством хлебницы. Хорошо подходит для работы с рассадой, при необходимости можно настроить степень открытия створки в зависимости от температуры.

Теплица-хлебница

Купольная теплица , также известная как шатровая. Сложна в постройке, но при этом чрезвычайно устойчива к воздействию ветра и снега. Кроме того, характеризуется наилучшими показателями освещенности. Дополнительное преимущество – привлекательный внешний вид.

Обустройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент для теплицы вообще. С одной стороны, это не тяжелое здание, и под собственным весом парник вряд ли просядет. Но для теплицы без фундамента всегда существует риск того, что ее унесет ветром. Кроме того, заложенная под парник база защищает растения от сквозняков, промерзания, грызунов, насекомых и прочих вредителей.

Перед началом постройки фундамента нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатой почвой, отсутствием затененности от строений и каким-нибудь прикрытием от северных ветров в виде забора или живой изгороди.

Выбор правильного места для установки теплицы

Самым простым и доступным типом фундамента является конструкция из бруса. Обустройство каких-нибудь иных видов возможно, но избыточно. Для вашего удобства ниже приведена пошаговая инструкция.

Шаг 1. Расчистите участок под теплицу от мусора, камней и высокой растительности.

Шаг 2. Произведите разметку. Для этого можно использовать колышки или куски арматуры и натянутую между ними нитку.

Разметка места под теплицу

Шаг 3. Определите состояние грунта. Если он достаточно твердый, то фундамент из бруса можно не углублять. В противном случае появляется необходимость в обустройстве траншеи.

Если грунт твердый, то фундамент из бруса можно не углублять

Шаг 4. Если грунт мягкий, то по периметру теплицы выкопайте траншею шириной под брус и глубиной на один штык лопаты.

Траншея для фундамента

Шаг 5. Утрамбуйте дно траншеи, засыпьте туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины канавы.

Шаг 6. Отмерьте и отрежьте брус по длине и ширине теплицы.

Брус из лиственницы

Цены на брус из лиственницы

брус из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можете использовать медный купорос, битум или отработанное машинное масло.

Брус, обработанный битумом и соединенный «в полдерева»

Шаг 8. Соберите брус в прямоугольную коробку. Соединять можно с помощью нагелей или длинных саморезов «в полдерева» либо при помощи оцинкованных металлических уголков.

Крепление брусьев на уголки

Шаг 9. Перенесите коробку из бруса в траншею, уложите там и выровняйте по горизонтали. Для этого можно использовать подсыпание песка, земли или тонкие дощечки.

Шаг 10. Просверлите в углах коробки из бруса сквозные отверстия и вставьте туда арматурные штыри длиной 1 м. Вбейте их в грунт. Это необходимо для надежного крепления фундамента теплицы – так ее не унесет ветром.

В некоторых случаях вбивать штыри в саму древесину не надо – вкопанная по внутренним углам арматура также может защитить теплицу от опрокидывания ветром

Шаг 11. Засыпьте щели между траншеей и фундаментом песком, гравием или землей.

Шаг 12. Для дополнительной защиты бруса фундамент можно накрыть сверху слоем рубероида или иной другой рулонной гидроизоляцией.

Использование профильной трубы для строительства

Профильная труба – это труба, которая имеет квадратное или прямоугольное сечение. Производители предлагают холоднокатаные и горячекатаные трубы, цельные и со сварным швом. К профилю для изготовления каркаса теплицы не предъявляют повышенных требований, поэтому можно приобретать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, то для каркаса следует выбирать небольшой профиль.

Для сооружения каркаса теплицы оптимальным будет профиль со сторонами сечения 2*2 см и 2*4 см. Прямоугольные трубы используют на несущих конструкциях, квадратные – для строительства поперечных перемычек и косых упоров (если проектом они предусмотрены).

Производители предлагают трубы стандартной длины в 3, 6 и 12 м погонных. При составлении проекта следует учитывать данное обстоятельство и рассчитывать использовать профиль без обрезков.

Поскольку главной угрозой металлу, который не защищен от разрушающего действия атмосферной влаги, является ржавчина, то для строительства теплицы идеальным выбором будет профильная труба с антикоррозийной оцинковкой или специальным напылением. Здесь дополнительная защита потребуется только на местах стыков.

Виды

Из профильного металлопроката можно создавать своими руками конструкции разнообразных конфигураций, но я хочу выделить несколько основных форм каркасных теплиц.

Арочные

У теплиц такого вида нижние части элементов каркаса стенок вертикальные, а верхние изогнуты в дугу, сомкнуты аркой. Между собой эти элементы соединяются в единую конструкцию горизонтальными стяжками. Арочные теплицы (на фото ниже) более стойкие к ветровым нагрузкам, быстро собираются своими руками. Они пропускают много света во внутреннее пространство, поэтому больше подходят для выращивания светолюбивых культур.

Стрельчатые

Сечение стрельчатой теплицы имеет форму слегка изогнутой арки, вытянутой в высоту и заостренной на конце. Правильно рассчитанная конструкция такого типа устойчива к деформации подобно классической арочной теплице, но за счет вытянутой формы верхней части лучше сопротивляется снеговой нагрузке. На коньке не скапливаются сугробы: снег быстро скатывается вниз под своей тяжестью.

Пирамидальный

Пирамидальная теплица — компактный, необычный вид парника с массой достоинств. Представляет собой конструкцию, чьи стенки имеют треугольную форму, располагаются с наклоном внутрь под небольшим углом и сходятся вверху в одной точке.

Благодаря наклонному положению граней в парнике существует особая система естественного освещения. Солнечные лучи почти не отражаются от их поверхности в утреннее и вечернее время суток, а проникают внутрь. Во время полуденного зноя, наоборот, отражают их прямое попадание, защищая растения от перегрева.

Какой вид лучше выбрать

Для круглогодичного использования лучше построить своими руками арочную теплицу. Благодаря обтекаемой форме на ее поверхности не скапливаются природные осадки. Она устойчива к порывам ветра, хорошо освещена, имеет меньшее количество соединений. Кроме того, такая конфигурация позволяет для лучшего сохранения тепла дополнительно установить двери и форточки для проветривания.

Двухскатная теплица домиком удобнее для использования в весенне-летний период. Она обеспечивает достаточное количества света, но зимой ее крышу нужно очищать от снега.
