Как вывести трубу вентиляции через кровлю

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.

Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.

Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

  • Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
  • Воздуховод – трубы, которые проходят через отверстие в кровле.
  • Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.

Рисунок 4. Эластичная проходка

Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.

Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.

Рисунок 6. Вывод фановой трубы через крышу в частном доме

Кровельная вентиляция как важный элемент дома

Важный элемент дома — это вентиляция. Даже используя утеплитель в чердачном перекрытии, часть тепла уходит из чердачного помещения. Кровля нагревается, а снег на участке крыши, над чердачным помещением подтаивает. На краю же крыши снег не тает и превращается в снежный нарост, что ведет к повреждению кровли из-за того, что лед не дает талой воде сойти с крыши, и вода остаётся на крыше. Через некоторое время вода начинает идти под кровлю через соединение саморезами. Если не допускать нагревание крыши над помещением, то можно было бы исключить появление снежных наростов на крыше. Тогда ваша крыша прослужила бы дольше

Вот почему так важно иметь правильную кровельную вентиляцию дома

Как осуществляется кровельная вентиляция?

Вентиляция кровли (чердака, мансарды) происходит через кровельные отверстия, расположенные вдоль всей крыши. Важный фактор, что площадь сечения этих отверстий должна соответствовать площади крыши и потолка. Нарушение этих условий приведет к большим теплопотерям и образованию наледи на кровле, что в дальнейшем приведет к разрушению кровли.

Самая эффективная подкровельная вентиляция — это отверстия снизу на коньке и карнизы с вентилируемым софитом. Перфорированный софит устанавливается на карнизе крыши, воздух проходит внутрь через него, а удаляется через верх крыши, конек или вентиляционный выход, если такой присутствует. Такая вентиляция работает при любых погодных условиях и при любом ветре охлаждает крышу. Для усиления подкровельной вентиляции можно использовать турбодефлектор.

Вентиляция крыши из металлочерепицы и профнастила

Под профнастил или металлочерепицу устанавливается гидроизоляция. Для того, чтобы в холодную погоду образовавшийся конденсат с внутренней стороны кровли не стекал на внутренние стены дома. Кроме того влага может проникнуть через соединения обрешётки и кровельного материала и течь на потолок. Также пар из дома проникает сквозь потолочные перекрытия и конденсируется на металлочерепице или профнастиле и стекает уже не как пар, а как вода. Поэтому между кровельным материалом и изоляционной мембраной должна осуществляться вентиляция кровли для того, чтобы влага выветривалась с гидроизоляции кровельного пирога. Вентиляция кровли металлочерепицы и профнастила технически проста. При наличии мансардного этажа (жилого этажа) вентиляция кровли особенно важна. И обязательно не забывайте устанавливать гидро, пароизоляцию чердака и утеплять его.

Автор

Салитов Закир Я более 30 лет работаю инженером в различных строительных компаниях. Я контролирую качество построенных домов и успел собрать уникальный опыт из различных источников, которым хочу поделиться с вами. Буду рад ответить на Ваши вопросы.

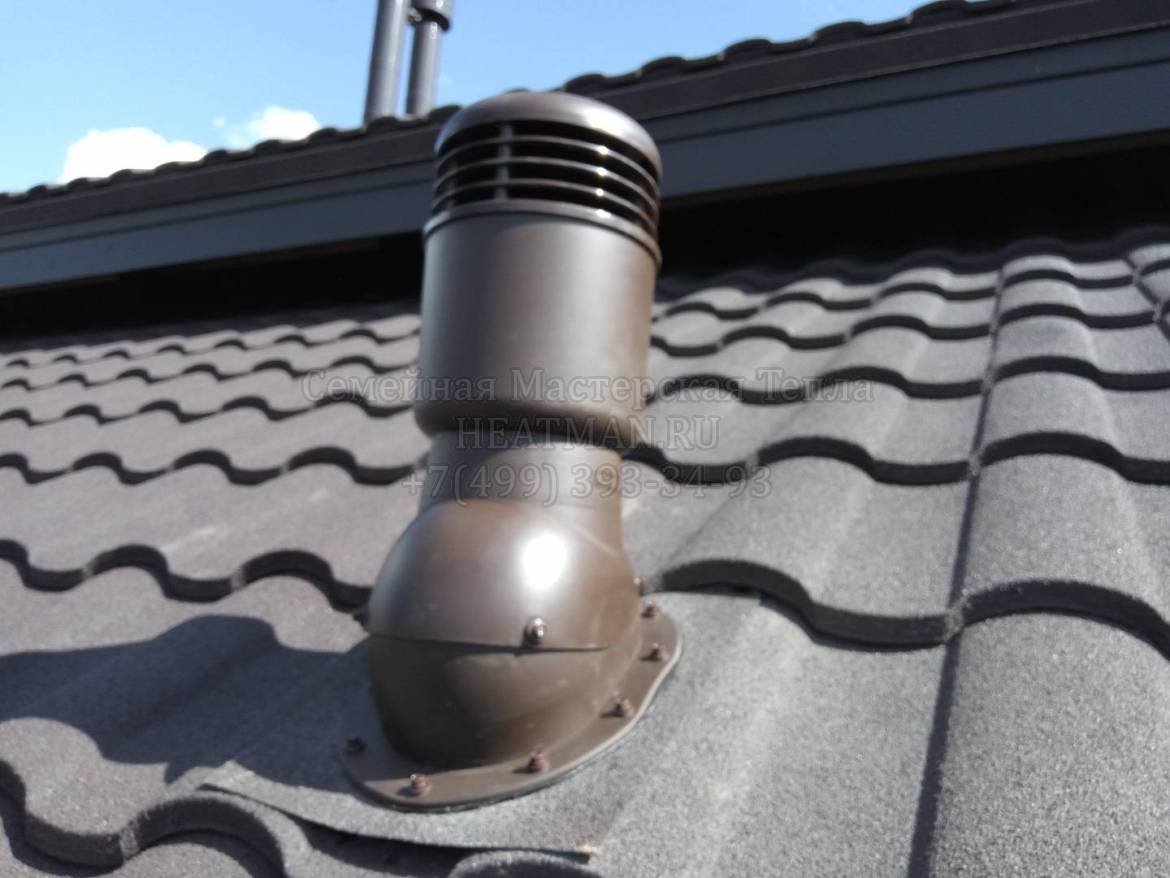

Выход вентиляции для металлочерепицы

Правильное соотношение температуры и влажности воздуха в подкровельном пространстве – это и есть основная задача вентиляционной системы крыши, наличие которой обеспечит корректную работу крыши как единого комплекса.

Известно, что теплые воздушные массы поднимаются вверх, увлекая с собой влагу в парообразном состоянии. Если вентиляция металлочерепицы не обустроена, или она функционирует неправильно, влага, не имея выхода, скапливается в замкнутом пространстве и, достигая точки росы, конденсируется на элементах кровельной конструкции.

В связи с этим возникают угрозы следующего плана:

  1. Конденсат, осевший на деревянную стропильную конструкцию крыши, может вызвать появление грибка и ее гниение, что впоследствии приведет к преждевременному разрушению.
  2. Конденсат, осевший на металлических элементах кровли, провоцирует возникновение коррозии, что со временем приводит к потере их несущей способности и целостности.
  3. Влага хорошо впитывается в кирпичные или бетонные элементы кровельных конструкций, что может провоцировать повышение их теплопроводности и в будущем привести к их разрушению;
  4. Сконденсированная влага быстро пропитывает кровельный утеплитель, вследствие чего он полностью теряет свои свойства, преобразуясь из теплоизолятора в теплопроводник. Как следствие – увеличение затрат на обогрев и кондиционирование строения в соответствующие сезонные периоды.

Инструкция выведения трубы при укладке ондулина

Если выведение выполняется на этапе устройства кровли, то инструкция следующая:

  1. Проходной элемент устанавливается с нахлестом в 17 см, и прибивается к обрешетке в нижней части в каждую волну, кроме волн для нахлеста. Используются специальные гвозди для ондулина.
  2. Отмеряется следующий лист так, чтобы боковой нахлест был равен 1 волне, а свверху, те же 17 см. Лишнее отрезается электролобзиком или пилой, если говорить о резке поперек, а вдоль работа выполняется монтажным ножом.
  3. Лист прикладывается на место и закрепляется гвоздями в каждую волну к обрешетке.
  4. Собирается вент. труба ондулин, проходящая через ондулин, и устанавливается в проходной элемент.
  5. Осталось уложить последний лист, соприкасающийся с проходным элементом, также как предыдущий.

Работа сделана. Вентиляционная труба выведена через поверхность кровли ондулина. Справиться с задачей поможет подробная видеоинструкция:

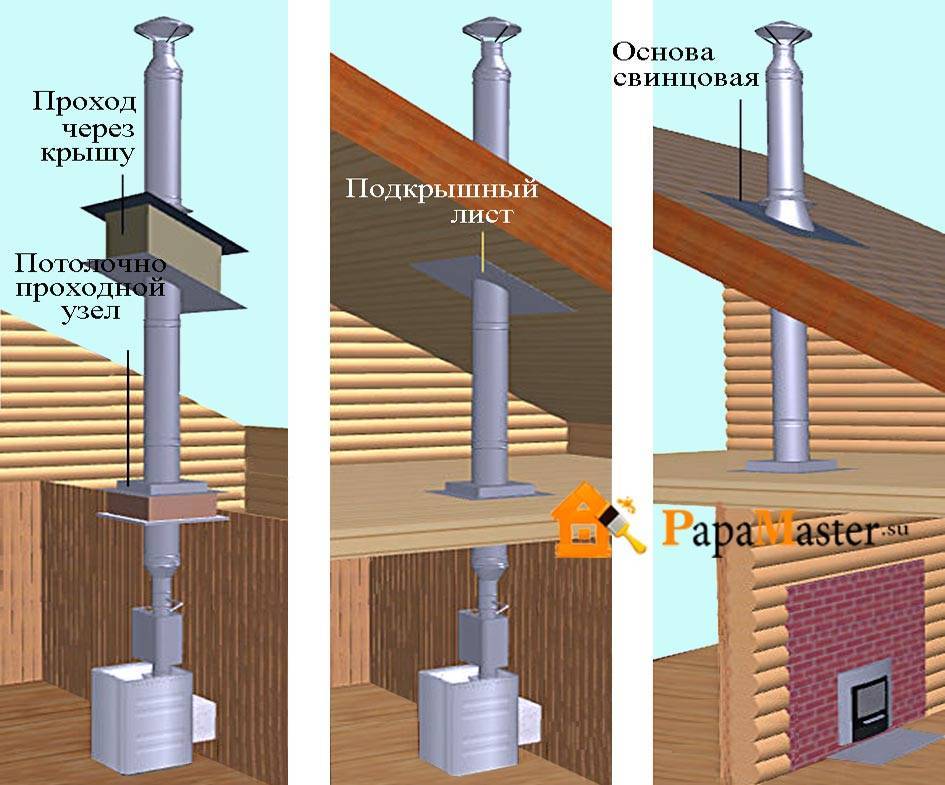

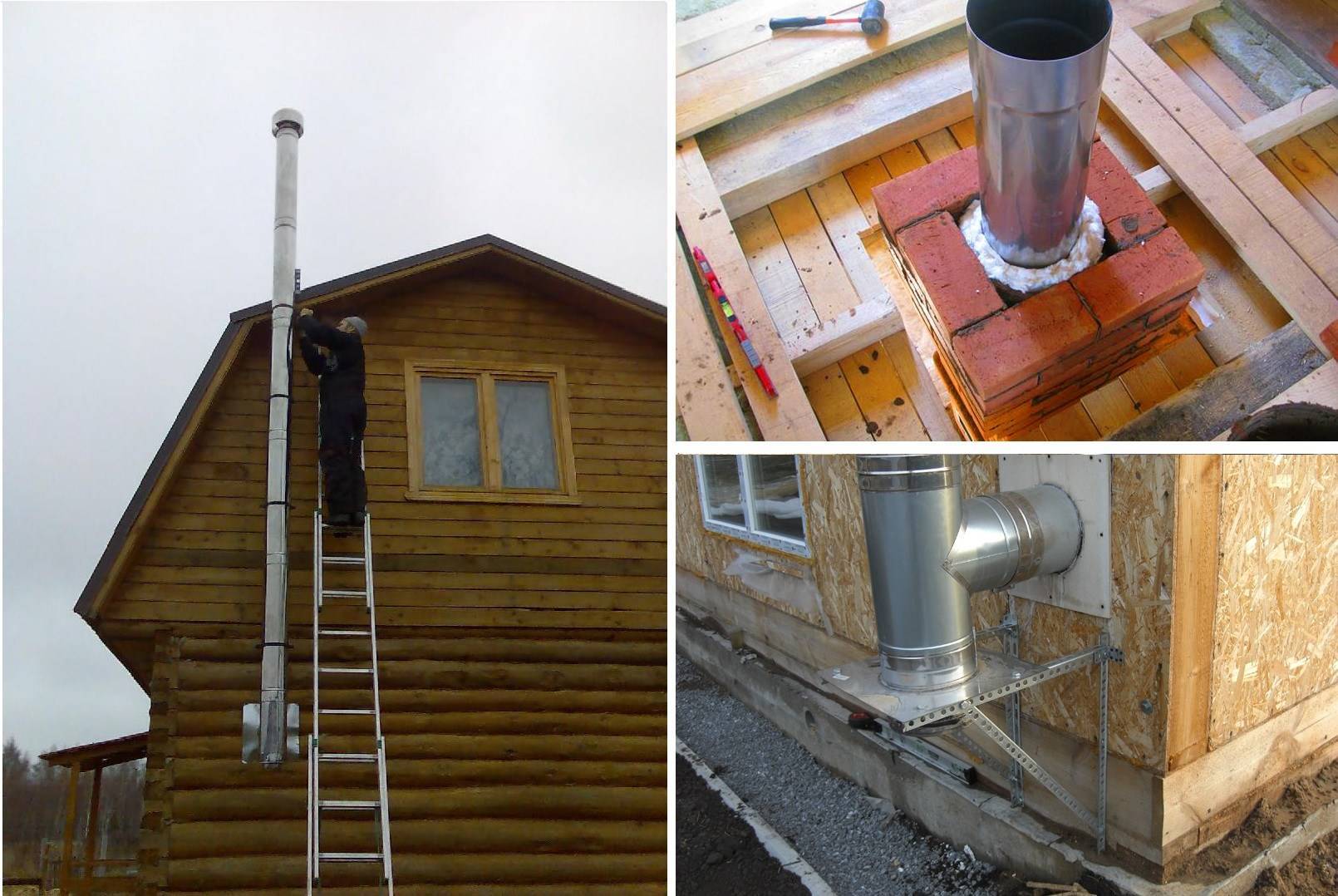

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

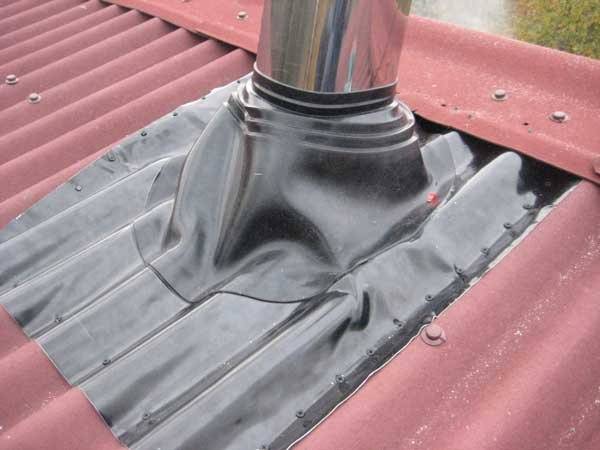

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

  • В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
  • На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
  • Выводят трубу и закрепляют ее в нужном положении.
  • Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
  • Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края  огнестойким герметиком.
  • Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

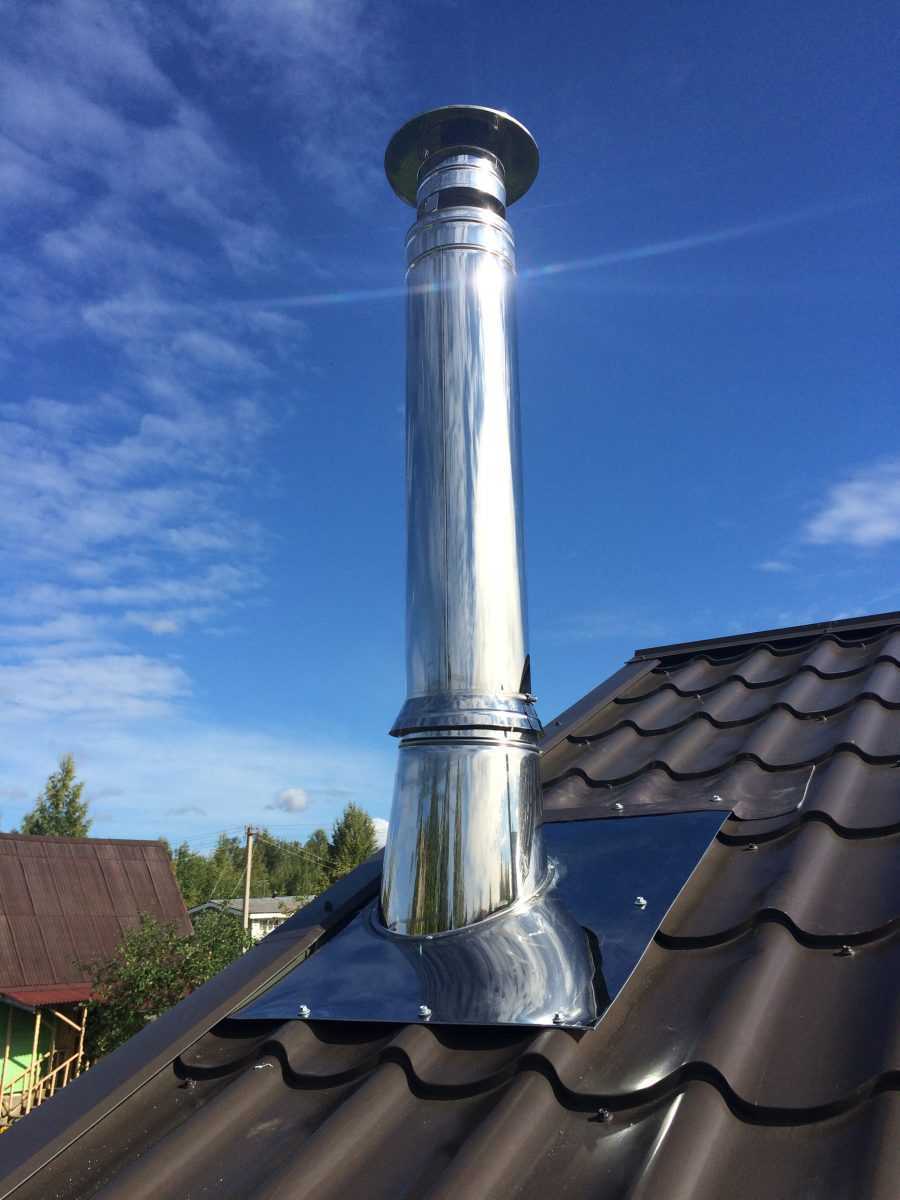

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

  • отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
  • на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
  • закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

  • четырех (по количеству сторон) внутренних защитных пристенных профилей;
  • четырех внешних декоративных элементов;
  • водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.

Повышение производительности вентиляционной системы

Самый лучший способ – создание принудительного потока воздуха с помощью крышных вентиляторов. Но это очень дорого и сложно.

В то же время и пассивные дополнения на трубу могут привести к улучшению движения воздуха. Вот некоторые из них:

  • Дефлектор. Специальная насадка на верхнюю часть вентиляционной трубы. Ее внутреннее устройство под действием ветра создает область пониженного давления на самом выходе воздуховода. Это приводит к увеличению тяги.
  • Защитные колпаки и капельники. Крепятся на верху вентиляционной трубы и препятствую попаданию внутрь нее атмосферных осадков. Отсутствие влаги в системе поддерживает ее работоспособность и уменьшает риск коррозии.
  • Кровельные аэраторы. Устройства, предназначенные для улучшения вентиляции в промежутке между самой кровлей и ее теплоизоляцией. Они не влияют напрямую на микроклимат в доме, но предотвращают образование конденсата.

Практика показывает, что защита от влаги и установка дефлектора позволяют увеличить тягу в вентиляционной трубе на 10 – 30 % в разных погодных условиях.

Выбор места для вентиляционного выхода

Во время проектирования и выбора места, где будет происходить монтаж вентиляционного выхода, учитывают несколько важных факторов – минимальное количество изгибов трубы, ее наклон, какая форма кровельного покрытия (скатная или плоская), требования СНиП.

Когда конструкция обладает минимальным изгибом и наклоном, ее эксплуатационные показатели стремятся к максимальной отметке. Идеальный вариант – установка трубы прямо над внутренним стояком вентиляционной системы. Когда по некоторым причинам изгибов не избежать, используют гофрированную трубу. С ее помощью монтаж производят с нужными поворотами.


В ряде случаев, оптимальным решением будет сделать несколько вентиляционных выходов Источник proroofer.ru

На скатной крыше верхнюю часть системы вентиляции монтируют как можно ближе к коньку. В этом случае наибольшая часть всего столба остаётся в чердачном помещении. В результате идёт равномерный прогрев внутренней части венттрубы и защита от перепада температуры и воздействия ультрафиолета. Вся труба лучше противостоит даже сильному ветру, ведь большая часть находится под защитой.

При установке на плоской кровле в первую очередь учитывают геометрию вентиляционного стояка. Его располагают прямо под вытяжной трубой, чтоб у воздуха был беспрепятственный выход наружу.

Высоту выходной трубы тоже учитывают. Если вентвыход для кровли будет невысоким, то уменьшится сила тяги и эффективность всей вентиляции в доме. Высокая труба тоже уменьшает тягу и создаёт необходимость в дополнительном креплении, чтоб шахта не пострадала из-за сильных порывов ветра.

Во время проектирования и монтажа руководствуются требованиями СНиП. Ряд правил зависит от типа кровли, наличие других элементов на крыше и иных условий.

Некоторые из требований:

Если вентиляционный выход устанавливают рядом с местом выхода дымохода, то его высота должна находиться на одном уровне с дымоходом.


Высота вентиляционного вывода по отношению к коньку крыши Источник vse-pro-stroyku.sqicolombia.net

  • На плоской крыше придерживаются рекомендованного уровня не менее 50 см.
  • Учитывают, на каком расстоянии находится конек крыши. Делают высоту больше 50 см, если расстояние от трубы до конька находится в пределе 1,5 метра.
  • Если расстояние от конька до трубы превышает 1,5 метров, то высота должна находиться на уровне конька или быть выше этой части крыши.

Исходя из этих факторов и требований СНиП, выбирают место для венттрубы.

Видео

https://trubaspec.com/ventilyatsionnye/kak-sdelat-i-ustanovit-gribok-na-trubu-ventilyatsii-pravila-ustroystva.html

http://vse-o-trubah.ru/ustanovka-ventilyatsionnoj-truby.html

Установка и вывод трубы вентиляции на кровлю

http://bouw.ru/article/kak-vivesti-trubu-ventilyatsii-na-krishu

https://infotruby.ru/primenenie/ventilyatsionnyj-vyhoda-na-kryshe

http://proroofer.ru/aksessuary/ustanovka-ventilyacionnoj-truby-na-kryshe-svoimi-rukami.html

https://trubaspec.com/vidy-trub/kak-ustanavlivat-ventilyatsionnye-truby-na-kryshu-detalnaya-instruktsiya.html

Методика компании Ондулин

Наиболее простым способом, как вывести трубу вентиляции и закрепить ее на крыше, является использование фирменного проходного элемента из полихлорвинила, так называемая вентиляционная труба ондулин, приобрести ее можно в строительных супермаркетах, например, «У Петровича».

Выведение вентиляционной трубы при монтаже кровли из ондулина

Перед укладкой последнего ряда листов ондулина определяют точку вывода вентиляционного каналана кровлю. Как правило, воздуховоды располагаются в последнем ряду покрытия. Проходной элемент устанавливаем в месте выхода вентиляционного канала таким образом, чтобы нижний край закрепить с нахлестом на лист ондулина предыдущего ряда. Нахлест элемента на лист нижнего ряда должен быть не менее 17 см.

Крепеж выполняется набивкой гвоздей в каждую волну элемента. Затем закрепляем по бокам проходного элемента листы ондулина таким образом, чтобы обеспечивался перехлест минимум в одну волну. На верхний край переходного элемента должно дохлестывать полотно с минимальным напуском в 17 см. Верхний край также крепится гвоздями в каждую волну.

Обустройство прохода вентиляционного канала на крышу после завершения кровельных работ

Зачастую устанавливать трубу вентиляции на крыше приходится уже после завершения укладки кровли. Если невозможно демонтировать лист ондулина и выполнить обустройство вывода в порядке, описанном в предыдущем пункте, приходится действовать радикальным способом:

  1. На первом этапе разрезаем крышу из ондулина крестообразным надрезом. Кромки разреза заводим вниз, подгибаем и фиксируем на внутренней стороне кровельного пирога с помощью скотча или скоб. Вдоль разреза необходимо выполнить обработку клеевым составом и пленкой для предупреждения попадания влаги в теплоизоляционный слой;
  2. Для установки воздуховода используем специальный переход – фартук. Края основания фартука заправляем под лист ондулина, зазоры в зоне примыкания кровельного материала к фартуку лучше заделывать специальной переходной лентой «Ондуфлеш»;
  3. Фартук прибиваем через ондулиновый лист к рейкам обрешетки и усиливаем накладкой с внутренней стороны кровли.

К сведению! Угол ската кровли не всегда совпадает с углом наклона основания фартука к трубе вентиляции, особенно, если используется стандартный типовой элемент. В этом случае переходник придется изготовить самостоятельно из медного или свинцового листа.

Обустройство зоны примыкания ондулина к печной трубе или дымоходу

Помимо обеспечения качественной гидроизоляции, чтобы правильно вывести печную трубу через крышу, необходимо учесть требования пожарной безопасности. В этом случае дымоход может одеваться в дополнительный наружный кожух из стали, внутри укладывается слой термоизоляции, обеспечивающий нагрев наружной оболочки не выше 40-50оС. В результате получается сэндвич труба через ондулин.

Кроме того, в местах, примыкающих к печной трубе, необходимо сделать сплошную дополнительную обрешетку, которая будет поддерживать края полотна и переходного элемента. Брус обрешетки должен быть удален от боковой поверхности стен дымохода на расстояние 3-4 см, и от верхней на расстояние не менее 5-10 см.

Примыкание с нижней стороны обустраивается покрывающим фартуком, при этом поверхность переходного элемента должна перейти поверх полотна ондулина слева и справа не менее чем на одну волну. Покрывало фартука прибивается поверх ондулинового покрытия гвоздями в дополнительную обрешетку, при этом в крайние волны гвозди не бьются. На углах уложенного элемента выполняется герметизация лентой «Ондуфлеш».

Слева и справа от дымохода на полотно ондулина устанавливается элемент «боковое примыкание». Его необходимо отмерить аналогично предыдущему фартуку, вырезать и установить на линии примыкания и прибить гвоздями.

Примыкание верхнего края заклеивается лентой «Ондуфлеш», с помощью этого же материала заклеиваются верхние края фартуков, настилающиеся на вертикальную поверхность трубы. Верхний край ленты фиксируют с помощью дополнительной металлической планки и саморезов. По краю металлической планки щель нужно заделать полиуретановым герметиком. Ленту «Ондуфлеш», наклеенную поверх верхнего края печной трубы, нужно закрывать дополнительным куском ондулина и прибивать.

Как монтировать вентиляционные элементы

Под элементами вентиляции подразумевают составляющие конструкции, которая являются вентиляционным выходом наружу через крышу.

Чтобы обеспечить эстетический вид вентиляционных труб, надо использовать проходные элементы непосредственно для металлочерепицы.

После определения места монтажа выводных труб, их следует обозначить, обрисовав контуры по шаблону.

Этапы установки элементов вентиляции:

  1. при помощи зубила и ножниц, предназначенных для металла, вырезать отверстие в металлочерепице, чтобы вывести вытяжку;
  2. по диаметру вырезанного отверстия вырезать такие же в слоях кровельного пирога;
  3. с помощью шаблона сделать разметку и просверлить места для саморезов;
  4. металлочерепицу вокруг отверстия под трубу очистить от мусора;
  5. перед укладкой уплотнительной прокладки, снизу на нее нанести герметик;
  6. установить специальную прокладку;
  7. разместить проходной элемент и закрепить его саморезами;
  8. вставить вентиляционную трубу в элемент прохода, обеспечив ей четкое вертикальное положение;
  9. закрепить шурупами трубу;
  10. с внутренней стороны крыши обеспечить герметичность выхода вентиляционной трубы.

Вентиляция на металлочерепицу: теория и установка

Излишек герметика у основания вентиляционной трубы свидетельствует о ее правильной установке.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

  • слуховые окна;
  • коньки скатных крыш;
  • зазоры, предусмотренные в кровельном пироге и карнизных планках;
  • вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Гидроизоляция трубы с круглым сечением

Гидроизоляция понадобилась из-за сильного распространения сендвич-труб, которые являются практичными и достаточно дешевыми. Провести гидроизоляцию в данном случае достаточно просто, так как для данной процедуры применяется трубная проходка.

Проходка похожа на стальной или алюминиевый короб. Алгоритм действий:

  • Необходимо устроить покрытие из обрешетин (деревянная обрешетка) вокруг самого дымохода. Далее проводится укладка кровельного материала.
  • В части из полимера нужно вырезать отверстие с необходимым диаметром. Надо надеть непосредственно фартук на трубу дымохода.
  • Чем замазать места стыков? Места стыков необходимо загерметизировать при помощи герметика, который обладает жаростойкостью. Далее при помощи саморезов нужно закрепить проходку к покрытию из обрешетин. Шаг должен равняться десяти сантиметрам.

Так проводится гидроизоляция дымоходов круглого сечения.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения

Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

Распространенные ошибки и последствия промахов

Зачастую систему вентиляции устанавливают в процессе строительства, когда есть возможность спланировать вывод, просчитать площадь, выбрать самое оптимальное место на крыше и т.д.

В готовом здании сделать вентиляцию сложнее. Внутреннее «преображение», требующее повторного ремонта, не так трагично может сказаться на комфорте домочадцев, как внешнее – когда вы повредите элементы крыши: стропила, обрешетку и др. А нарушения целостности кровли чреваты выходом ее из строя вследствие нарушения герметичности. Домочадцам придется или страдать от происков природы, или переделывать крышу.

А какие последствия неправильного монтажа вентиляционного канала?

  • низкая тяга;
  • распространение запахов из одного помещения (чаще кухни) по всему дому;
  • попадание влаги в помещения;
  • повышенная влажность воздуха;
  • нехватка кислорода, что чревато затруднением дыхания;
  • появление грибка на стенах/потолке/полу;
  • плохой запах внутри строения;
  • образование налета копоти на кухне;
  • проникновение внутрь дома дыма от других труб;
  • увеличение интенсивности заболеваний домочадцев;
  • промерзание элементов конструкции.


А это побочные эффекты промахов

Грамотная установка вентиляционных труб на крыше – залог комфортного проживания и хорошего самочувствия домочадцев.

Что сложного в оборудовании дома системой вентиляции

Для нормального самочувствия любому человеку нужен приток свежего воздуха, причем не за счет сквозняка или открытой на балкон двери. Основным рабочим локомотивом естественной системы вентиляции была и остается правильно установленная вентиляционная труба. Требований к обустройству вентрубы достаточно много:

Важно! Выхлопные каналы, отвечающие за приток свежего воздуха, нельзя напрямую совмещать внутри помещения или на крыше с вентиляционной трубой вытяжки кухни или санитарных помещений.

На первый взгляд, в таком объединении нет ничего угрожающего, наоборот, можно избавиться от частокола вентиляционных стояков на крыше и обойтись одной, самой мощной. Заодно появляется возможность уменьшить риск нарушения гидроизоляции трубы вентиляции, всегда сопутствующего установке вентиляционной трубы на крыше в частном доме

На практике такое решение приведет к тому, что отработанный воздух и запах будут гулять по комнатам совершенно непредсказуемо, и навести порядок в системе можно будет только установкой мощного крышного вентилятора, внутренними маломощными электровентиляторами уже не обойтись.

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

  • При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
  • Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
  • Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
  • Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

  • В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
  • Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

  • одна большая – порядка 300х600 мм;
  • две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

  • При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
  • На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
  • Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
  • При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Особенности монтажа

Монтаж узлов прохода довольно прост, если соблюдать все предписания инструкции. Но он подразумевает выполнение определенных требований и правил:

сборка узла прохода на крыше производится в последнюю очередь после создания всей вентиляционной конструкции;
важно правильно определить точку выхода воздуховода

Обычно она находится в районе конька между двумя соседними стропилами;
рекомендуется использовать шаблон, по размерам чуть больше размеров УП, чтобы снизить риск допущения ошибок во время нанесения разметки для создания отверстия на кровельном материале;
работать важно аккуратно, особенно осторожно работы должны производиться на кровле из твердых материалов – велик риск допустить неисправимую ошибку;
для герметизации стыка между УП и кровлей важно использовать герметики.

Разметка будущего отверстия в металлочерепице

Установка УП на крыше из бетона мало чем отличается от монтажа его на другом типе кровли. Только вот отверстия вырезать в бетоне не придется – обычно они предусматриваются еще на стадии проектировки строения. В этом случае используется пластиковая втулка, которая вставляется в подготовленное отверстие. Герметизация проходит сложнее, рекомендуется на узел надевать колпак, который защитит все стыки от попадания влаги.

Вентиляция кровли

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
