Как вывести трубу через крышу из ондулина

Преимущества ондулина

Популярность кровля из этого материала получила не просто так. Ондулин – это вид кровельных материалов, относящихся к мягким, на основе битума. Внешне по форме он напоминает шифер, однако, на этом все сходства заканчиваются. Благодаря особому составу, он имеет массу преимущества и с ним легко работать. Материал делается из волокон целлюлозы, битумных композиций, минеральных компонентов, красителей и смол-отвердителей.

Что это дает? Его легко резать, он не крошится и не трескается как шифр, поэтому через сделанное отверстие легко пройдет вентиляционная или дымоходная труба. Ондулин имеет такие положительные качества:

  1. Прекрасные эксплуатационные характеристики и высокое качество благодаря составу.
  2. Производителями выпускаются дополнительные элементы: конек, ендова, уплотнительные материалы и фиксаторы. Они делают устройство кровли еще проще. Поэтому работать с кровельным материалом может каждый.
  3. Ондулин имеет небольшой вес и его просто транспортировать.
  4. Длительный срок эксплуатации, наряду со средней стоимостью, поднимает позиции продукции.
  5. Он безопасен для человека и экологически чист.
  6. Выполнять монтаж не составит труда. Фиксация выполняется посредством кровельных гвоздей, а наличие волн делает процесс еще проще. По ним можно ориентироваться.
  7. Большой ассортимент товаров, отличающихся цветом.
  8. Он подавляет шумы от дождя. Если говорить о металлической кровле, то жильцы жалуются на жуткий шум во время дождя. С ондулином это не наблюдается.
  9. Материал можно резать при помощи ножовки, монтажного ножа или электролобзика. Никаких высокотехнологичных инструментов не потребуется.

Что касается недостатков, то это средняя прочность, выгорание цвета под УФ-лучами и отсутствие защиты от огня. Так как материал мягкий, то проход трубы через ондулин сделать несложно. А благодаря дополнительным материалам, его легко сделать герметичным.

Методика компании Ондулин

Наиболее простым способом, как вывести трубу вентиляции и закрепить ее на крыше, является использование фирменного проходного элемента из полихлорвинила, так называемая вентиляционная труба ондулин, приобрести ее можно в строительных супермаркетах, например, «У Петровича».

Выведение вентиляционной трубы при монтаже кровли из ондулина

Перед укладкой последнего ряда листов ондулина определяют точку вывода вентиляционного каналана кровлю. Как правило, воздуховоды располагаются в последнем ряду покрытия. Проходной элемент устанавливаем в месте выхода вентиляционного канала таким образом, чтобы нижний край закрепить с нахлестом на лист ондулина предыдущего ряда. Нахлест элемента на лист нижнего ряда должен быть не менее 17 см.

Крепеж выполняется набивкой гвоздей в каждую волну элемента. Затем закрепляем по бокам проходного элемента листы ондулина таким образом, чтобы обеспечивался перехлест минимум в одну волну. На верхний край переходного элемента должно дохлестывать полотно с минимальным напуском в 17 см. Верхний край также крепится гвоздями в каждую волну.

Обустройство прохода вентиляционного канала на крышу после завершения кровельных работ

Зачастую устанавливать трубу вентиляции на крыше приходится уже после завершения укладки кровли. Если невозможно демонтировать лист ондулина и выполнить обустройство вывода в порядке, описанном в предыдущем пункте, приходится действовать радикальным способом:

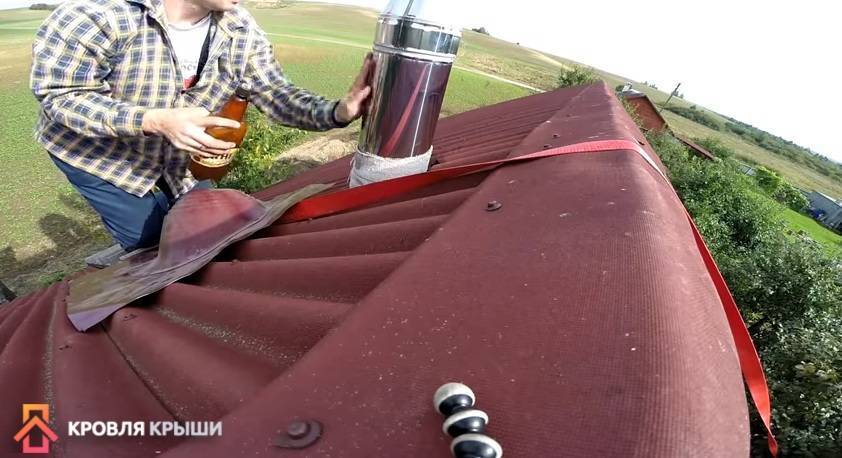

  1. На первом этапе разрезаем крышу из ондулина крестообразным надрезом. Кромки разреза заводим вниз, подгибаем и фиксируем на внутренней стороне кровельного пирога с помощью скотча или скоб. Вдоль разреза необходимо выполнить обработку клеевым составом и пленкой для предупреждения попадания влаги в теплоизоляционный слой;

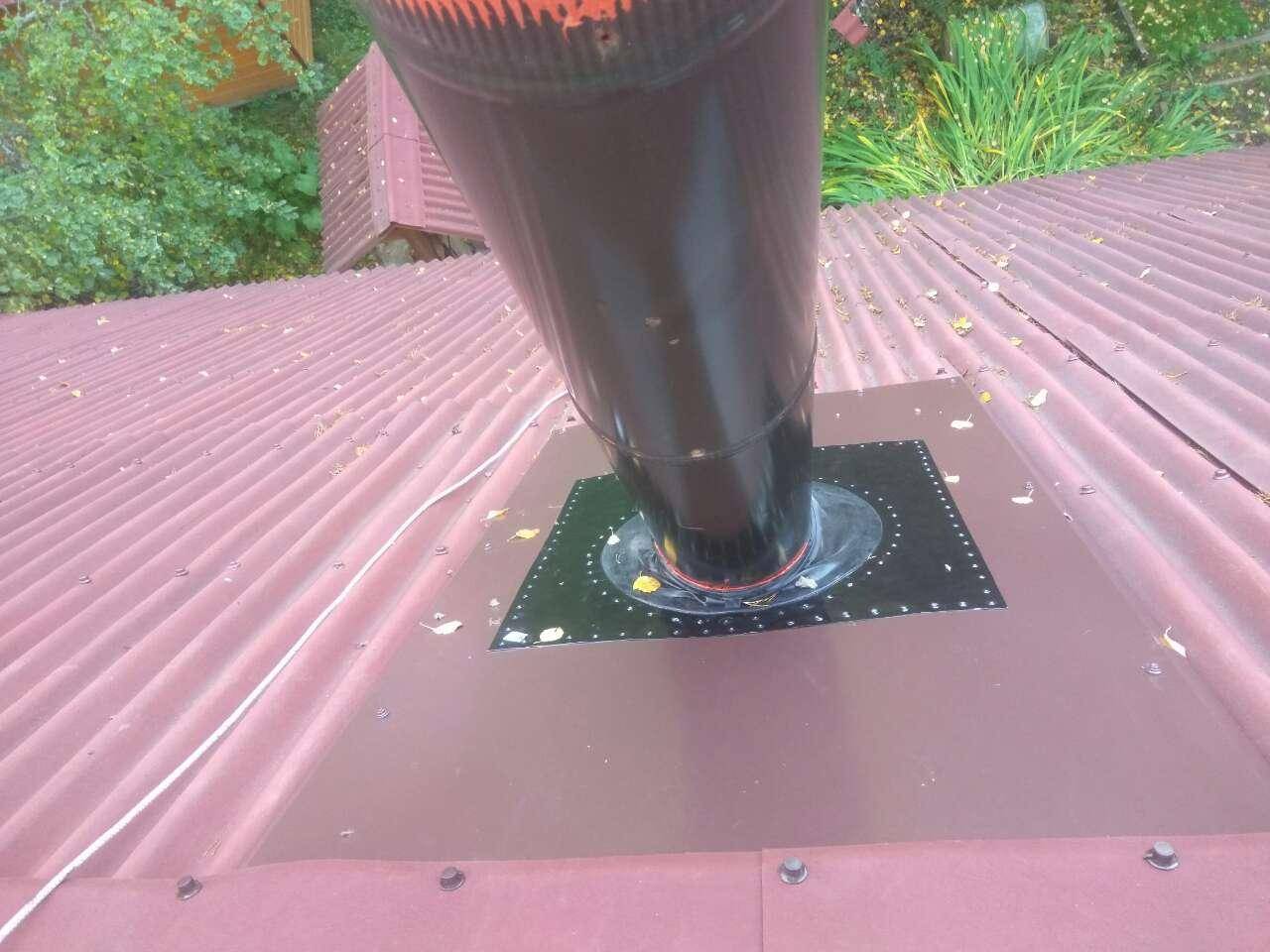

  2. Для установки воздуховода используем специальный переход – фартук. Края основания фартука заправляем под лист ондулина, зазоры в зоне примыкания кровельного материала к фартуку лучше заделывать специальной переходной лентой «Ондуфлеш»;

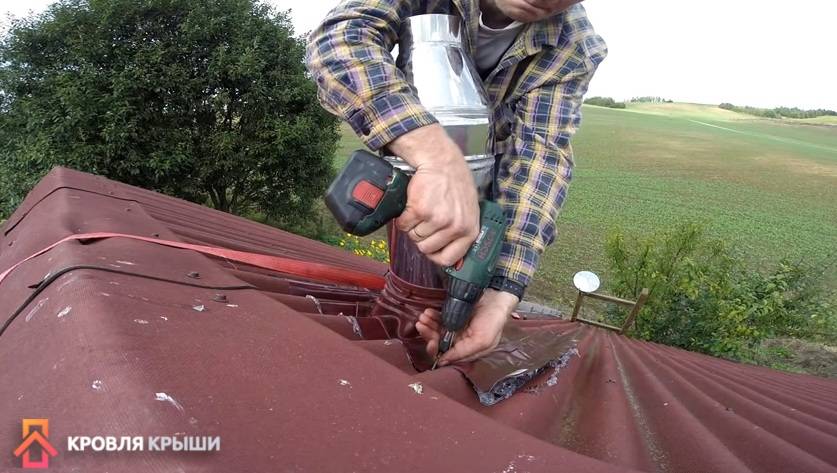

  3. Фартук прибиваем через ондулиновый лист к рейкам обрешетки и усиливаем накладкой с внутренней стороны кровли.

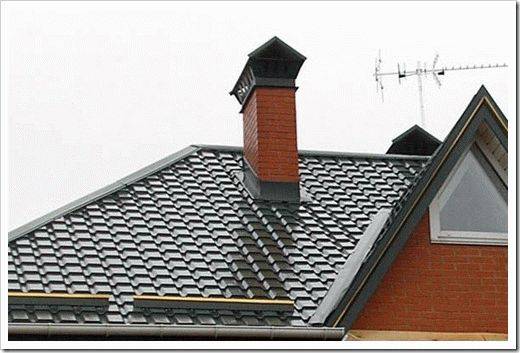

Обустройство зоны примыкания ондулина к печной трубе или дымоходу

Помимо обеспечения качественной гидроизоляции, чтобы правильно вывести печную трубу через крышу, необходимо учесть требования пожарной безопасности. В этом случае дымоход может одеваться в дополнительный наружный кожух из стали, внутри укладывается слой термоизоляции, обеспечивающий нагрев наружной оболочки не выше 40-50 о С. В результате получается сэндвич труба через ондулин.

Кроме того, в местах, примыкающих к печной трубе, необходимо сделать сплошную дополнительную обрешетку, которая будет поддерживать края полотна и переходного элемента. Брус обрешетки должен быть удален от боковой поверхности стен дымохода на расстояние 3-4 см, и от верхней на расстояние не менее 5-10 см.

Примыкание с нижней стороны обустраивается покрывающим фартуком, при этом поверхность переходного элемента должна перейти поверх полотна ондулина слева и справа не менее чем на одну волну. Покрывало фартука прибивается поверх ондулинового покрытия гвоздями в дополнительную обрешетку, при этом в крайние волны гвозди не бьются. На углах уложенного элемента выполняется герметизация лентой «Ондуфлеш».

Слева и справа от дымохода на полотно ондулина устанавливается элемент «боковое примыкание». Его необходимо отмерить аналогично предыдущему фартуку, вырезать и установить на линии примыкания и прибить гвоздями.

Примыкание верхнего края заклеивается лентой «Ондуфлеш», с помощью этого же материала заклеиваются верхние края фартуков, настилающиеся на вертикальную поверхность трубы. Верхний край ленты фиксируют с помощью дополнительной металлической планки и саморезов. По краю металлической планки щель нужно заделать полиуретановым герметиком. Ленту «Ондуфлеш», наклеенную поверх верхнего края печной трубы, нужно закрывать дополнительным куском ондулина и прибивать.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

  1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
  2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
  3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
  4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

  1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
  2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
  3. Соединяют оба колена.
  4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

  1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
  2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
  3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

  • в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
  • место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
  • трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

От чего зависит способ обустройства прохода трубы

В первую очередь он зависит от типа трубы и материала ее изготовления. Для каждого из распространенных в строительстве материалов (кирпич, бетон, металл и т.д.) имеются свои нюансы установки прохода.

Внимание! В установке прохода и обеспечении качественно герметизации не стоит смотреть на какого-нибудь соседа Петровича и все повторять за ним. В данной ситуации целесообразен индивидуальный подход.. Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться

А это может быть опасно.

Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться. А это может быть опасно.

В зависимости от размеров трубы, в некоторых случаях можно подобрать стандартные типовые элементы, выпускаемые именно для таких целей, которые могут идти в комплект с кровельным материалом.

Внимание! Если ширина дымохода оказывается более чем 0,8 метра, то за трубой рекомендуется выполнять разуклонку. Так называемую маленькую двускатную кровлю, которая будет препятствовать скоплению снежных масс и дождевых вод за трубой

Лучше всего стараться проход трубы выполнять либо в месте самого конька, либо практически сразу за ним.

Правильно смонтированный проход для печной трубы, с учетом правил пожарной безопасности и эксплуатационных характеристик покрытия (ондулин), можно на долгие годы обезопасить себя от проблем с протеканиями на данном участке крыши, а также сделать отопление дома, в независимости от типа обогрева, безопасным и эффективным. Кроме того, по рекомендации производителя кровельного материала следует использовать конкретные строительные материалы, наиболее подходящие для данных видов работ.

Что еще почитать по теме?

Особенности конструкционного устройства дымоходов

Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.

Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

Инструкция выведения трубы при укладке ондулина

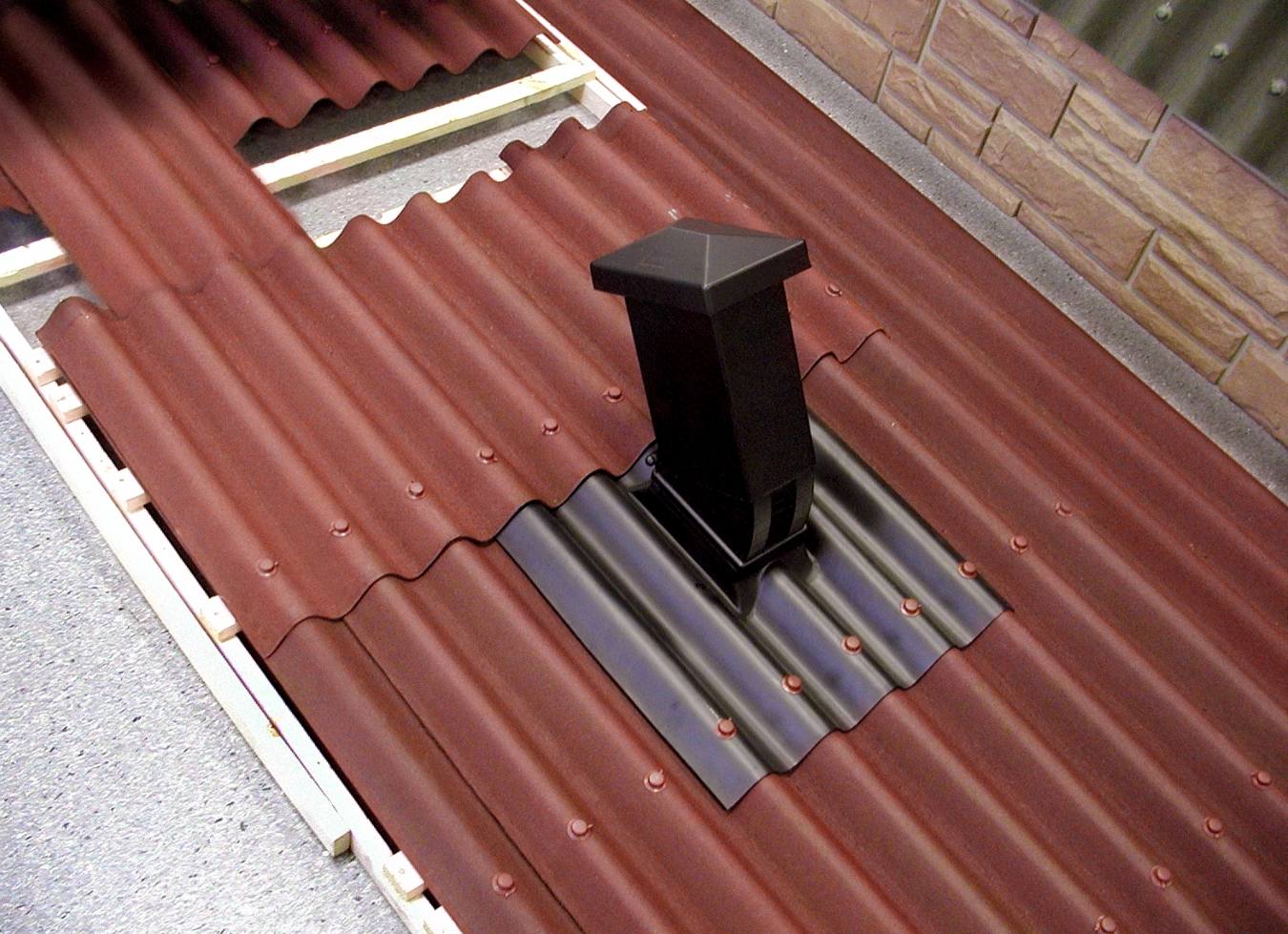

Если выведение выполняется на этапе устройства кровли, то инструкция следующая:

  1. Проходной элемент устанавливается с нахлестом в 17 см, и прибивается к обрешетке в нижней части в каждую волну, кроме волн для нахлеста. Используются специальные гвозди для ондулина.
  2. Отмеряется следующий лист так, чтобы боковой нахлест был равен 1 волне, а свверху, те же 17 см. Лишнее отрезается электролобзиком или пилой, если говорить о резке поперек, а вдоль работа выполняется монтажным ножом.
  3. Лист прикладывается на место и закрепляется гвоздями в каждую волну к обрешетке.

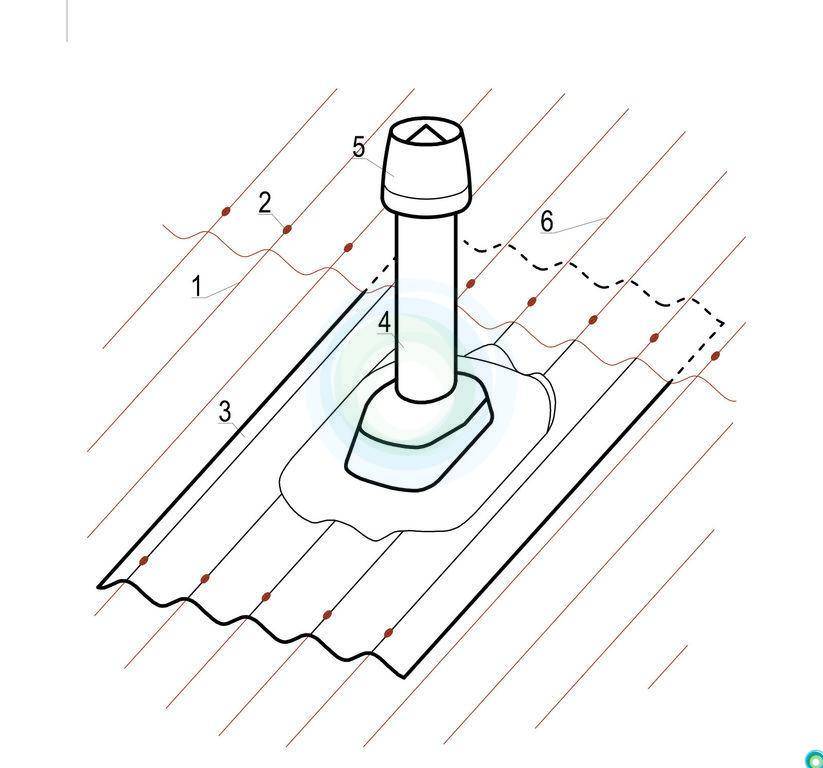

  4. Собирается вент. труба ондулин, проходящая через ондулин, и устанавливается в проходной элемент.
  5. Осталось уложить последний лист, соприкасающийся с проходным элементом, также как предыдущий.

Работа сделана. Вентиляционная труба выведена через поверхность кровли ондулина. Справиться с задачей поможет подробная видеоинструкция:

Сходства рассматриваемых вариантов

Оба способа установки дымохода объединяет конечный результат — достижение качественного дымоудаления и обеспечение необходимой тяги. Помимо этого, в обоих случаях требуется:

  • Соблюдение правил возведения дымохода, изложенных в СП 13330.2016
  • Теплоизоляция по всей длине трубы.
  • Использование только негорючих материалов для возведения дымового канала.
  • Установка ревизионного кармана или окна.
  • Учет конфигурации крыши, при определении высоты дымохода.
  • Обязательная герметизация стыков дымовой трубы.
  • Наличие знаний и навыков при монтаже, во избежание неправильной работы дымохода и его безопасной эксплуатации.

Особенности использования ондулина для кровли

Крыша из ондулина имеет свои особенности, среди которых есть как положительные моменты, так и отрицательные. К положительным характеристикам можно отнести:

  • Высокие технологические и эксплуатационные характеристики, которые обеспечиваются входящими в состав компонентами – битум, органические волокна, разнообразные наполнители, повышающие прочность и долговечность;
  • Кроме самого покрытия, промышленность выпускает и готовые решения – коньки, ендовы, уплотнители, крепежи;
  • Длительный срок эксплуатации;
  • Экологичность;
  • Простота монтажа;
  • Разнообразная цветовая гамма.

Из недостатков можно отметить среднюю прочность и выгорание цветных элементов на солнце.

На крыше из ондулина следует правильно вывести трубу, а также предусмотреть, чтобы герметизация была выполнена соответствующим образом.

Создание выхода под трубу

Кольцо для пластиковых труб создают более крупные по размерам элементы. Как правило, это металлические трубы с диаметром от 11 сантиметров. Такое значение принимается исходя из требований вентиляционных систем, поэтому не может быть изменена.

Нередко получается так, что выход трубы приходится на труднодоступные места, подверженные чрезмерному воздействию осадков. В таких случаях приходится совершать дополнительную изоляцию трубы. Такую процедуру можно провести самостоятельно, если придерживаться следующей методики:

Область вокруг трубы обезжиривается специальными средствами. Их можно приобрести в любом строительном магазине или сделать самостоятельно.

  • Поверх подготовленного основания наносится первый слой гидроизоляционного вещества.
  • После этого труба оборачивается специальной тканью с целью армирования. К следующему этапу приступают не сразу, так как ткань должна пропитаться жидкой гидроизоляцией.
  • Буквально через 15 минут можно приступать к нанесению второго слоя гидроизоляции. Поверх него снова наматывается ткань. Готовое изделие откладываем для просушки и через некоторое время ставим его на свое место.

ВАЖНО: Если у вас нет походящей ткани, то можете использовать герметичную ленту. Это будет даже лучше, ведь с помощью нее можно изолировать любые стыки и трещины

Оформление примыкания кровли к печной трубе

1. Вокруг трубы смонтируйте дополнительную обрешетку для крепления доборных элементов. Ширина обрешетки у задней и боковых стенок трубы должна быть не менее 15 см, у передней стенки — 25 см.

2. Примыкание к передней стенке трубы оформляется покрывающим фартуком Ондулин. Обрежьте фартук таким образом, чтобы ширина вертикальной полки была равна ширине дымохода, а горизонтальная (волнистая) полка имела запас по 1 волне с каждой стороны.

Уложите фартук на кровлю вплотную к трубе и прибейте к обрешетке по каждой волне кроме крайних.

Примыкание фартука к углам трубы загерметизируйте лентой Ондуфлеш-Супер.

3. Примыкания кровли к боковым стенкам трубы оформляются фартуками бокового примыкания. Обрежьте вертикальную полку фартука таким образом, чтобы ее ширина была равна ширине боковой стенки трубы.

Уложите фартук бокового примыкания поверх крайней волны покрывающего фартука и прибейте к обрешетке 3-4 гвоздями.

4. Стык кровли и задней стенки печной трубы герметизируется лентой Ондуфлеш-Супер. Отрежьте кусок ленты по ширине стенки с запасом на 2 волны с каждой стороны, уложите на стык и плотно прижмите к трубе и ондулину.

Получившиеся клапаны заведите на боковые стенки и загерметизируйте примыкание фартука на углах трубы.

5. Загерметизируйте примыкание покрывающего фартука к передней стенке трубы. Отрежьте кусок ленты Ондуфлеш-Супер шириной 10-15 см с запасом по длине 2 волны на каждую сторону, уложите на примыкание и плотно прижмите к передней стенке трубы и покрывающему фартуку.

Получившиеся клапаны заведите на боковые стенки под фартуки бокового примыкания.

6. По периметру трубы прижмите верх фартуков бокового примыкания и ленту Ондуфлеш-Супер металлическими планками. Планки устанавливаются немного ниже линии отгиба фартуков примыкания и крепятся к трубе саморезами.

Немного отогните фартуки по линии сгиба, зазоры между фартуками и стенками трубы заполните полиуретановым герметиком.

7. Поверх ленты Ондуфлеш-Супер, лежащей на кровле за задней стенкой трубы, установите и прибейте к обрешетке дополнительный лист ондулина.

Выполнив герметизацию примыкания кровли трубы по предложенной технологии, Вы надежно защитите крышу от протечек даже при значительных изменениях линейных размеров конструкций.

После оформления трубы можно продолжить ремонт крыши — настелить оставшуюся кровлю, установить щипцы и конек.

Источник

Как крыть крышу ондулином — тонкости монтажа

О том, как крыть крышу ондулином, написано уже много

Здесь ничего сложного нет, важно только соблюдать правила, крепить по инструкции и иметь небольшую сноровку в строительстве

Но часто после кровли возникают проблемы, связанные с неправильным покрытием. Разбираясь в подобных вопросах, можно отметить, что проблема заключается в неправильном крепеже доборных элементов и прочих нюансах.

На тонкости следует обращать не меньшее внимание, потому как небольшие ошибки могут потом вылиться в большие проблемы

Проход вентиляционной или печной трубы через ондулин

Конечно же, в любом доме есть элементарная кухонная вытяжка на кухне. Также частный дом оснащают системой вентиляции, которую выводят через кровлю на крыше.

«Вырезать» отверстия для таких труб трудоемко. Более того в месте соприкосновения вентиляционной трубы с ондулином возникнет просвет, через который будет попадать влага. В дальнейшем это может привести к затоплению помещения.

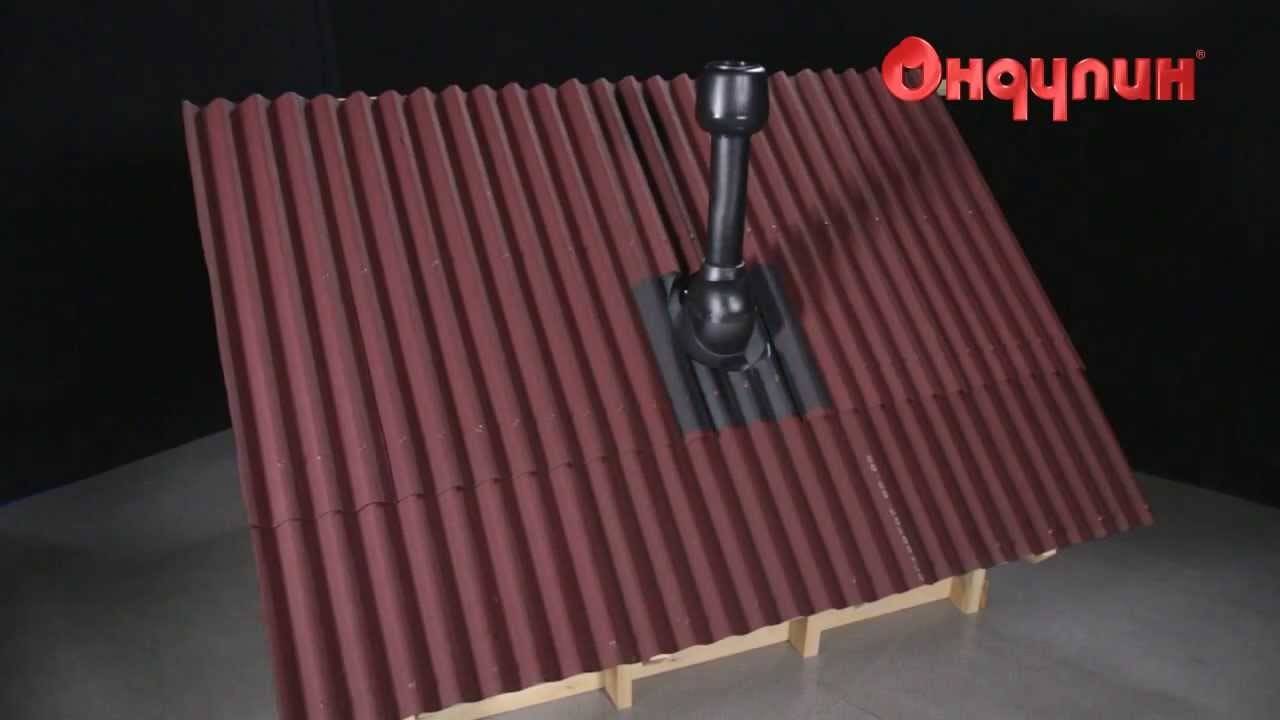

Производители ондулина позаботились о своих клиентах. Они предлагают покупателям специальную готовую вентиляционную трубу. Она крепится к кровле гвоздями и протекание не возникнет.

Иногда люди, пытаясь сэкономить, не прибегают к подобным доборным элементам. Они выводят обычную вентиляционную трубу через кровлю и оставляют ее в таком состоянии, что категорически делать запрещается.

В таком случае необходимо воспользоваться покрывающим фартуком. Но крепить его гораздо сложнее готовой вентиляционной трубы.

Когда в доме или бане имеется камин или печь, возникает необходимость также вывести трубу на крышу через ондулин. Для этого по обычной технологии выкладывают кирпичную трубу и кроют крышу приведенным кровельным материалом.

Во избежание протечки необходимо воспользоваться, все тем же, покрывающим фартуком. Он крепится к ондулину специальными гвоздями.

Монтаж и размеры конька из ондулина

Конек – немаловажная деталь в кровле крыши ондулином. Он предназначен для оформления ребра крыши, а также для защиты от попадания лишней влаги.

Коньки приобретают уже готовыми в числе прочих доборных элементов. Перед креплением стоит выяснить, с какой стороны преобладают ветра. Монтаж начинают с противоположной стороны от направления таких ветров.

Коньки также укладывают внахлест шириной, не превышающей 1,5 см. Конек прибивается специальными гвоздями к верхней волне, лежащего под ним листа ондулина. При этом гвоздь должен быть такой длины, чтобы произошла его фиксация в бруски обрешетки.

Покрывающий фартук для ондулина

К прочим дополнительным элементам, которые необходимы для покрытия крыши ондулином, относится покрывающий фартук. С его помощью добиваются герметизации стыков.

Его используют в месте соприкосновения листов с печной трубой, для эстетичного оформления, а также защиты от влаги стыка между листом ондулина и вертикальной стеной.

В случае с трубой покрывающий фартук крепят у нижней части и прибивают его к каждой волне листа ондулина. Далее с помощью герметичной ленты герметизируют стык со стеной, боковые стыки и верхнюю часть трубы.

Для этого ленту необходимо проложить минимум на 10-15 см выше к вертикальной поверхности. Покрывающий фартук и лента прикрепляется металлической планкой.

Помимо герметизации труб и вертикальных стен, покрывающий фартук необходимо применить для монтажа конькового элемента. Для этого его устанавливают с нахлестом в 4 см на оба ската.

При этом верхние края у фартука должны быть на расстоянии не менее 2 см. Эта мера необходима для лучшего выхода воздуха. Поверх прикрепленных фартуков монтируют коньки.

Особенности вывода трубы через ондулин

Есть некоторые правила, которых стоит придерживаться. Они связаны со свойствами материала. Профессионалы знают, что жилое здание требует выведения через кровлю нескольких труб. Это и печная труба, вентиляционный проход через крышу из ондулина, которые имеют соответствующий вес. При работе учитывается следующее:

ондулин, в отличие от шифера, боится огня, поэтому его нужно защитить от повышенной температуры от дымоходной трубы и искр, вылетающих из нее;
так как материал имеет среднюю механическую прочность, то важно создать полноценные опоры для краев. Если этого не сделать, он может деформироваться;
высокая температура от дымохода может размягчать материал, он теряет свою прочность.. Это нужно знать, прежде чем приступать к работе

Давайте рассмотрим два вида работ, это выведение вентиляционной трубы через ондулин и выведение печной трубы

Это нужно знать, прежде чем приступать к работе. Давайте рассмотрим два вида работ, это выведение вентиляционной трубы через ондулин и выведение печной трубы.
