Каркасное строительство: вопросы и факты
Почему же многие будущие домовладельцы отказываются от такого быстрого и выгодного варианта домостроения? Первая и основная претензия — это, конечно, «неэкологичность» такого жилья. Однако производители утверждают: все материалы, входящие в состав сэндвич-панели, имеют сертификаты и санитарно-эпидемиологические заключения, они специально разрабатывались для жилых помещений и совершенно безопасны.
Второй минус, который, впрочем, присущ всем каркасным домам — это плохая звукоизоляция. Однако и эта проблема решается на стадии отделочных работ с помощью шумо- и звукоизоляционных материалов.
Третья претензия к быстровозводимому жилью из сэндвич-панелей — это его пожароопасность. На самом деле, панельно-каркасные дома относятся к тому же классу горючести, что и деревянные, и нуждаются в таком же комплексе защитных мер, что и коттеджи из бревна или бруса.
И последний «большой вопрос». Многие заказчики изначально относятся к панельно-каркасному жилью как к ненадёжному и недолговечному. Однако беспристрастные математические расчёты и успешная зарубежная практика опровергают и эти опасения. Расчётный срок годности такого дома — восемьдесят лет. Например, в Канаде можно увидеть крепкие здания, построенные по этой технологии более полувека назад. Поэтому, если будущий хозяин не планирует строить жильё минимум на двести лет, вариант панельно-каркасного коттеджа может оказаться для него идеальным.
Строительство обвязки

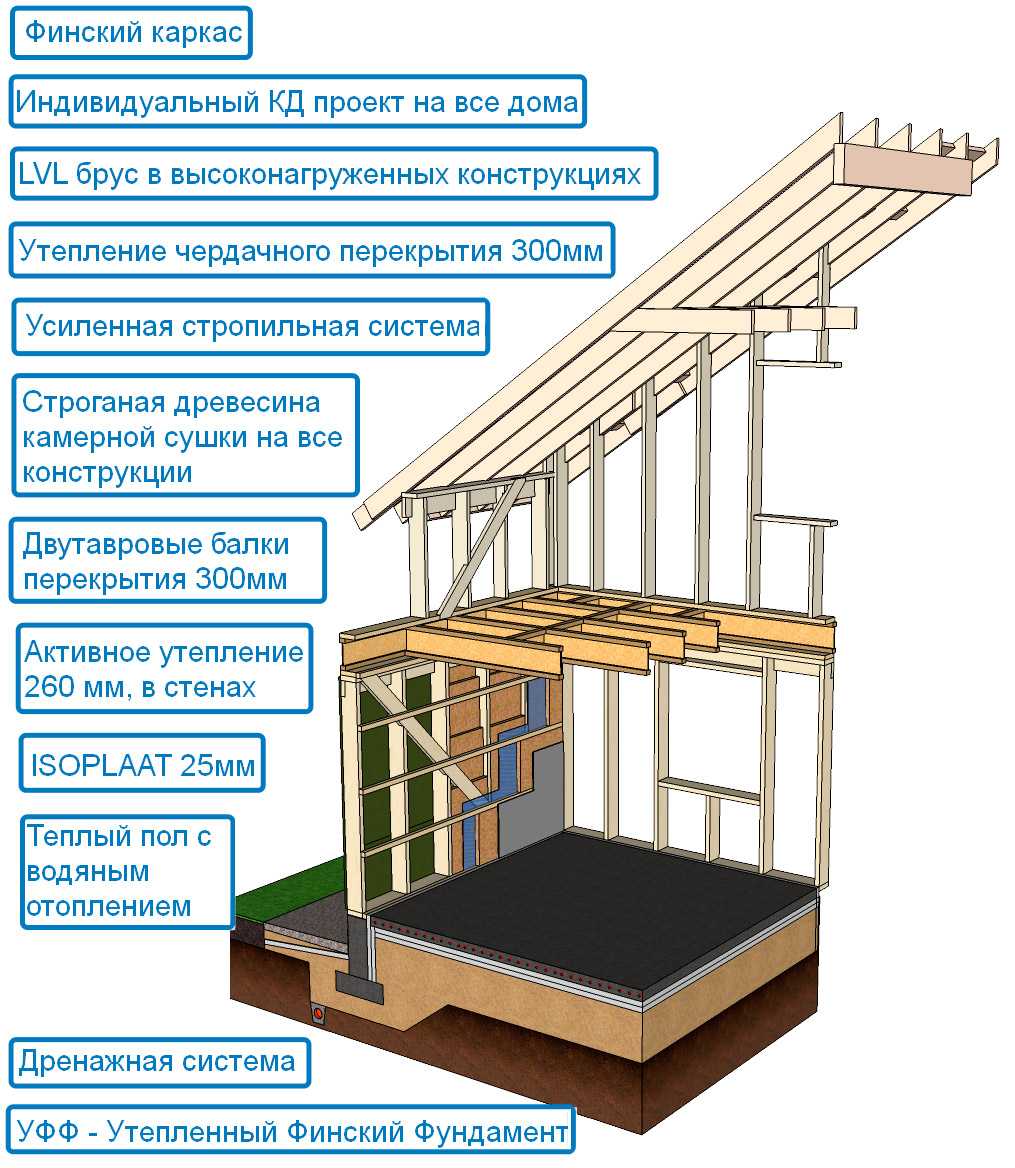

Дальнейшие работы зависят от технологии, по которой будет строиться дом. Это может быть финская, канадская технологии или СИП панели. Быстрее всего можно построить дом из СИП панелей или каркасно-щитовой дом.
Поэтапная технология строительства каркасных домов различных типов имеет очень много общего. В любом случае первоначально выполняется нижняя обвязка.
Для обвязки нужен деревянный брус размерами от 150х150 мм до 150х200 мм. Брусья укладывают на фундамент таким образом, чтобы стыки находились строго посередине опор. Соединение брусьев по периметру и на углах выполняется «в полдерева».
К фундаменту брусья крепятся при помощи заранее вмурованных анкеров
Важно не забыть поверх бутона проложить несколько слоев гидроизоляции, например рубероида

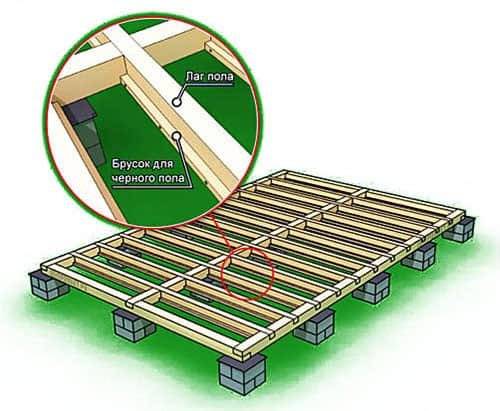

После выполнения обвязки укладываются лаги. Расстояние между ними зависит от их размеров и должно быть не более ширины листов утеплителя, который будет уложен на черновой пол. Лаги врезаются в обвязку в четверть. К нижней поверхности лаг крепятся бруски для чернового пола, который выполняется из доски толщиной 30-40 мм.
Популярность каркасной технологии строительства
В общем на популярность каркасной технологии прямо пропорционально влияет формирование ценовой политики. В нашем регионе наиболее популярна канадская технология строения каркасных домов. Развивающаяся широкими шагами строительная индустрия, позволяет возводить дома-конструкторы в краткие сроки даже самостоятельно, без задействования дополнительных ресурсов: человеческих или технических.
Каркасную технологию наши строители позаимствовали у США и стран центральной Европы, которые почти на 70% перешли на каркасное строительство.
Степень развития строительства каркасных конструкций в нашей стране существенно отстает в силу не слишком благоприятного климата.
Строительство фундамента
Решив возводить каркасный дом своими руками, необходимо продумать вопрос с типом фундамента. Отличительной особенностью канадского домостроения является небольшая масса построек при высокой их крепости. Поэтому стоять такие дома могут на любом грунте – песчаниках, скальных породах и даже на вечной мерзлоте.
Являясь опорой дома, фундаментная конструкция заслуживает повышенного внимания застройщика. Устраивать монолитную плиту нет нужды, но к виду несущей конструкции стоит подойти ответственно. Построить каркасный дом можно на одном из трех самых распространенных оснований:
мелкозаглубленное ленточное;
свайно-винтовое;
УШП.
Основание на лентах
Ленточный фундамент бывает монолитным, сборным и мелкозаглубленным. Последний вариант является достаточным для равномерного распределения нагрузки дома, не будет деформироваться даже при незначительных движениях грунтовых слоев. Погружение в почву ленточного основания под каркасный дом – ½ м, возвышение над поверхностью земли – от 20 до 30 см.

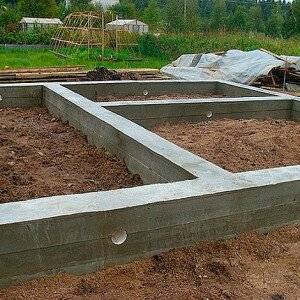

мелкозаглубленный фундамент
Преимущества мелкозаглубленной ленточной конструкции:
доступность материалов;
высокая надежность;
возможность самостоятельного устройства;
простота строительства.
Есть у данной опоры и свои недостатки:
отсутствие возможной перепланировки;
высокая стоимость несущей конструкции.
Ленточный фундамент нуждается в наружном утеплении, для чего применяются готовые плиты. Внутренний периметр основания нужно хорошо просыпать слоем керамзита, смешанного с песком.
Свайно-винтовая опора
Использование винтовых свай оправдано, если фундамент для каркасного дома возводится на нестабильном грунте. К таким типам почв относятся болотистые участки, земли с близко подходящими к поверхности водоносными жилами, регионы с повышенной сейсмической активностью и т.д.
свайно винтовой фундамент
Последнее время популярность свайного основания обусловлена также доступностью материалов, а возможность устройства под таким домом погреба становится существенным плюсом.
Преимуществ у винтовых свай в качестве основного фундаментного материала несколько: высокая надежность, доступность, возможность использования на любых почвах. Недостатки свайно-винтовых оснований: для установки требуются большие физические усилия или специальная техника.
Свайно-винтовой фундамент по периметру рекомендуется утеплить плитами ЭППС (экструдированный пенополистирол). Это сделает дом теплее и позволит организовать в подполе погреб.
УШП основание
Сравнительно новым способом строительства фундамента можно назвать утепленную шведскую плиту (УШП). По смыслу данная опора имеет много общего с монолитной плитой, но имеет свои особенности. По задумке разработчиков УШП заметно снижает потери тепла каркасным домом, в плиту может монтироваться система обогрева полового покрытия. В уникальном основании еще на этапе устройства фундамента прокладываются все инженерные коммуникации, что положительно сказывается на строительном процессе (работы идут гораздо быстрее).
Утепленный шведский фундамент обладает следующими преимуществами:
УШП плита
отсутствие тепловых швов;
простота строительства;
плита может быть базой для укладки напольного покрытия;
создание комфортного микроклимата (влажность воздуха внутри дома снижается до оптимальных параметров);
возведение на любом грунте;
бетонная плита является тепловым аккумулятором.
УШП конструкция возводится поэтапно:
подготовка грунта, теплоизоляция, обустройство коммуникаций;
армирование основы и монтаж труб отопления;
бетонная заливка и ее последующая шлифовка.
Недостатки УШП фундамента: требует соблюдения технологии, грамотности монтажа коммуникаций и использования качественного бетонного раствора. Качество исходных компонентов бетона напрямую влияет на целостность шведской утепленной плиты.
Плюсы каркасной технологии строительства домов
Возможность строить дом в любое время (сезон) года.
Возможность в любое время остановить или продолжить стройку, причем без каких-либо последствий для строящихся конструкций.
Отсутствие необходимости применять большое количество рабочей силы и тяжелой техники.
Возможность возведения каркасного дома своими руками, технология предусматривает множество не сложных операций, которые не требуют особой квалификации, что благоприятно отразиться на бюджете, значительно снизив стоимость строительства.
Возможность в зависимости от бюджета выбирать строительные материалы, правда не стоит экономить при выборе каркасной доски, с учетом того, что стены каркасного дома только на 20% состоят из несущих конструкций, а на 80% – это утеплитель.
Возможность применения при строительстве новейших технологий строительства каркасного дома (пассивный дом, система рекуперации, тепловой насос и другие).
Возможность контролировать не только стройку в целом, но и каждый её этап.
Возможность использовать на практике весь накопленный европейский, канадский, американский опыт, отраженный в многочисленной литературе о технология каркасного строительства своими руками.
Стоечно-балочный (фахверковый) каркас
Фахверк
Немецкий (стоечно-балочный) каркасный тип – удивительный, один из древнейших типов каркасных домов. Зародился он в Германии, поэтому называется «немецкий», но позднее получил распространение в Европе, а сегодня и Россия внимательно к нему приглядывается. Попытаемся понять, что обозначает название.
«Фахверк» в переводе с немецкого означает «секция, решето». Секции образуются из горизонтальных балок, вертикальных стоек и укосин, причем последние могут располагаться под любым углом.
Особенность стиля фахверк в том, что балки и стойки (каркас) не прячут за обшивкой, а, наоборот, выделяют их с внешней стороны стены всеми возможными способами, что и придает дому тот характерный внешний вид.
Каркас выполняется из толстых брусьев, имеющих сечение от 100х100 до 200х200 мм. Пространство между стойками и балками заполняется различными материалами. Раньше это были глиносоломенные блоки, но сейчас используется кирпич, глинобитный материал, плиты ОСП, и даже стекло. Дома со стеклянными стенами выглядят просто изумительно!
Для устройства теплого дома в наших непростых климатических условиях фахверковый тип домов подходит не очень, так как требует значительного утепления. Но каркасный дом в стиле фахверк имеет настолько оригинальный вид, что архитекторы часто предлагают такой способ как имитацию. То есть каркас используется другой, а наружная отделка полностью соответствует стилю фахверк.
Основные преимущества каркасных домов
Основная причина востребованности — многочисленные плюсы, которые делают каркасные дома надежными, долговечными и доступными:
- быстрые сроки возведения — нет необходимости в усадке здания, отсутствуют «мокрые» строительные процессы, поэтому построить каркасный дом для постоянного проживания можно за несколько месяцев;
- высокая энергоэффективность — коэффициент теплопроводности древесины предельно низкий, каркасный дом с толщиной стен около 20 см имеет лучшую изоляцию, чем здание с 32-сантиметровыми кирпичными стенами;
- эстетичный вид — все коммуникации можно убрать внутрь стен, при этом при необходимости проведения ремонта части системы не возникает затруднений;
- долговечность — срок эксплуатации каркасного дома зависит от его вида, в среднем, это не менее 50 лет;
- большой выбор — можно построить каркасный дом, который будет на 100% соответствовать архитектурным и другим требованиям, всего их существует несколько видов.
Шаг № 7 Стропильная система каркасного дома
Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.
Сечение стропил выбирается с учетом следующих параметров:
- Длины стропильных ног и шага их установки
- Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
- Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
- Вида материала, которым будет покрываться кровля, а также его веса и размера
Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.
Для начала надо изготовить шаблон стропильных ног. Делается это так:
Крепление стропильных ног к коньку
- Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
- Шаблон поднимают наверх и устанавливают края досок на мауерлаты
- Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
- Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауэрлатом
- Все расчеты должны быть сняты с максимальной точностью
Стропильная система (Лари Хон)
После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.
Крепление стропил к мауэрлату
Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.
Чертеж стропильной фермы
Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.
Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.
После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.
После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.
Готовый силовой каркас дома с крышей
На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.
Достоинства и слабые места каркасных домов
Средь достоинств невозможно не заметить и доступную цену «каркасников». Кроме этого к положительным аспектам каркасной технологии строительства стоит отнести:
- долговечность;
- простота в монтаже;
- доступность;
- прочность и устойчивость.
Как и любой метод строительства каркасные постройки не лишены недостатков:
- практически полное отсутствие звукоизоляции в доме;
- не высокий уровень энергоэффективности, напрямую зависящий от качества процесса утепления дома;
- не хвастающийся роскошью внешний вид дома, экстерьер трудно назвать раскошным, однако эту пробелку можно решить за счет огромного выбора отделочных материалов.
Плюсы и минусы разных видов каркасной технологии
При любом виде возведения конструкции возникают нюансы, положительные и отрицательные аспекты. Не исключение и каркасная технология строительства, и у нее есть свои скелеты в шкафу. Рассмотрим основные преимущества и недостатки основных видов каркасной технологии строительства.
Каркасно-щитовая технология
Невысокая стоимость;
Экологичность;
Стойкость к воспламенениям;
Экономичный бюджетный вариант для молодых семей;
Низкий уровень звукоизоляции;
Свойство накопления влаги деревом;
Низкая теплозащита при неправильно обустроенной системе сохранения тепла и гидроизоляции.
Канадская технология
Дешевизна постройки;
Легкая конструкция не давящая на фундамент;
Полное отсутствие усадки дома;
Скорость возведения постройки (до полугода);
Высокая пожаробезопасность и устойчивость к заболеваниям поражающим древесные породы;
Плохая вентиляция дома;
Каркасно-монолитная технология
Укороченные сроки сдачи дома по сравнению с домами другого типа;
Уникальные высокие показатели сбережения тепла и звукоизоляции технологии монолитного строительства;
Упрощенный процесс монтажа здания;
Упущение этапа подготовки сооружения к чистовой отделке;
Возможность возведения при благоприятных погодных условиях в сухом и теплом климатическом поясе.
В общем, подводя итоги по рассмотренной информации, хочется сказать, что выбор плана, типа строения и технологии требует особого подхода и уделения большого количества времени. Внимательно следует взвешивать все за и против перед началом процесса строительства, и конечно же искать ответы на возникшие вопросы в процессе. Именно это позволит провести работу качественно и не в ущерб себе.
