Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

1. Выемка грунта под котлован.
2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
9. Заливка бетона.
10. Съем опалубки, обработка битумным праймером (грунтовкой).
11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

https://youtube.com/watch?v=Gvo9NP95Sv8

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Достоинства и недостатки

Плитное основание отличается своими преимуществами:

• длительный эксплуатационный период и показатель надежности. Армированный железобетон всей площадью опирается на почву. Если расчеты его обустройства выполнены правильно, и все технологические особенности заливки соблюдены, то основанию не страшны сезонные пучения грунта;
• универсальность. Такой фундамент можно заливать на любых почвенных участках;
• поверхность фундамента превышает точку промерзания грунта. Технологически предусмотрена подушка из песка и щебня, служащая опорой для фундаментной плиты. Это значит, что грунт почти не влияет на железобетонное основание;
• хорошая прочность и способность распределять нагрузочные усилия. Арматурный каркас удерживает бетонный монолит, не позволяя ему деформироваться;
• на плитном фундаменте можно устраивать пол без черновой основы;
• простота обустройства фундаментной плиты. Объемы работ большие, но если все необходимое подготовлено заранее, то залить основание вполне возможно самостоятельно;
• такой фундамент используется под строительство любого сооружения;
• тип основания плавающий, так что все проблемные вопросы с грунтом можно нивелировать.

К сожалению, фундамент имеет и определенные недостатки:

• высокая себестоимость скандинавской плиты фундамента. Правда, для удешевления строительных работ заливают ребристую плиту. Она бывает двух видов – с ребрами жесткости вниз и с ребрами жесткости вверх;
• не рекомендуется использование на участках, имеющих уклоны;
• возникают сложности при создании подвала. В этом случае преимущество имеет ленточный фундамент, на который выполняется укладка плит, выполняющих функцию потолка подвального помещения;
• в зимний период строительные работы запрещены. В противном случае потребуются дополнительные расходы, связанные с прогреванием застывающего бетона;
• перед бетонированием плитного фундамента придется продумать вопрос с укладкой коммуникационных линий. Для этого в фундаментной плите заблаговременно устраивается приямок.

Как правильно залить монолитную плиту фундамента – схема будущего основания

Проверенная на практике технология, в соответствии с которой заливается монолитная железобетонная плита, гарантирует надежность фундаментной основы

Важно в правильном порядке производить сооружение многослойной конструкции. Размышляя, как залить бетонную плиту, следует изучить порядок расположения слоев фундамента

Гарантирует надежность фундаментной основы -проверенная на практике технология

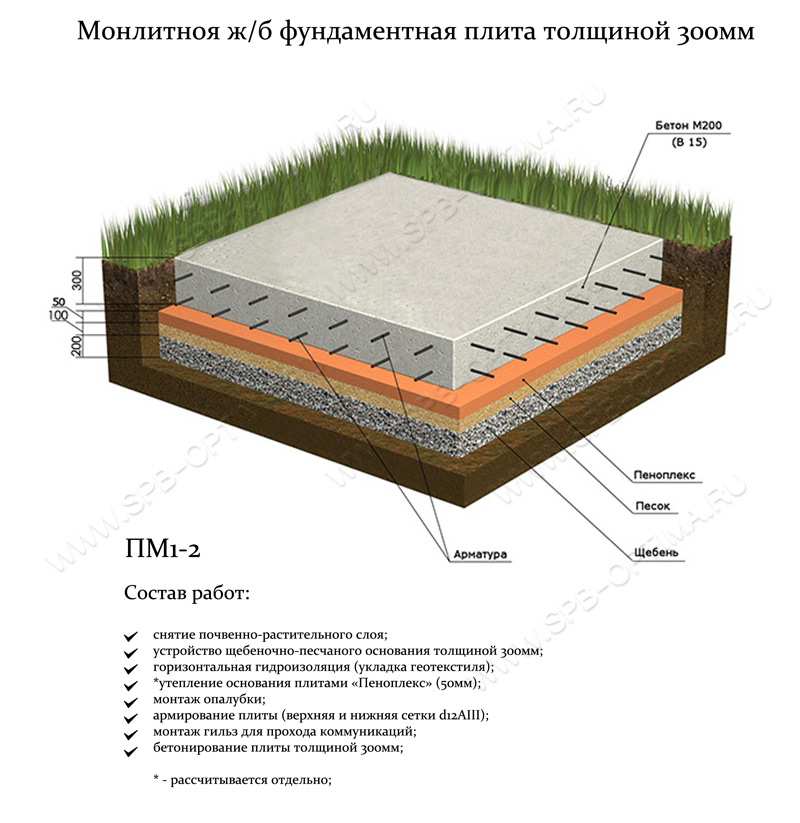

Рассмотрим, как устроена плита, начиная с уровня почвы:

• геотекстильная ткань. Укладывается на горизонтальную поверхность уплотненного грунта. Материал выполняет функцию разделительной прослойки между песчано-щебеночной подушкой и почвой;
• демпферная подушка. Сооружается из смеси песка и гравия. Подсыпка предназначена для сглаживания сдвигов грунта и выравнивания основания. Внутри массива располагаются дренажные магистрали;
• слой подбетонки. Формируется из бетонного раствора. Подбетонка позволяет спланировать поверхность и повысить нагрузочные характеристики фундаментной плиты;
• гидроизоляция. Она сдерживает проникновение грунтовой влаги к подошве основания и позволяет поддерживать требуемую концентрацию влаги в бетонном растворе;
• рассыпчатый или листовой утеплитель. Слой теплоизоляции уменьшает тепловые потери, что способствует обеспечению комфортной температуры внутри помещения;
• неразборная или составная опалубка. Опалубка возводится по контуру фундаментной плиты, придает ей необходимую форму, а также предотвращает просачивание влаги из бетона во время твердения;
• арматурная решетка. Не позволяет бетонной основе растрескиваться под воздействием нагрузок и реакции почвы. Силовой каркас продлевает срок службы фундамента;
• слой бетона. После набора эксплуатационной прочности бетон воспринимает вес строения и равномерно распределяет нагрузку по площади фундаментной поверхности.

Преимущества и недостатки

У фундаментной плиты высокие показатели по прочности и надежности. Причем особыми строительными навыками для ее самостоятельного создания обладать не требуется. Достаточно уметь сколачивать деревянные щиты опалубки и замешивать бетон.

Со временем бетон становится только прочнее, поэтому не бойтесь оставлять его «настояться» сезон-два

На плитном железобетонном фундаменте без опаски можно ставить практически все виды коттеджей. Для возведения на нем зданий в один-два этажа используются газобетонные, керамические и газосиликатные блоки, а также все разновидности древесины (профилированный брус, бревно и т.п.). Стеновая кладка, для которой взят газоблок или кирпич, на таком монолите точно не треснет от вспучивания грунта. На плиту можно ставить как деревянные или бетонные, так и каркасные либо каркасно-щитовые дома.

Одна из основных проблем такого монолитного основания – это коммуникации. Водопровод и канализация для дома должны быть запроектированы заранее. Все трубы необходимо проложить до начала заливки бетона. Потом разбивать монолит сложно и нельзя. Плюс на косогоре такой фундамент своими руками либо с привлечением профессиональных строителей устроить не получится. Для него нужна ровная площадка.

Недостатки

Рельеф на участке под такой фундамент должен быть ровным

Плавающий фундамент нельзя рассматривать как универсальный вариант для всех строительных объектов.

Как и любое другое основание, он имеет недостатки:

• не подходит для устройства на строительных участках с уклоном;
• возникают трудности, если требуется построить дом с подвалом на фундаменте из бетонных плит;
• могут возникнуть проблемы с ремонтом коммуникаций, проведенных под фундаментом;
• строительство плитного фундамента в зимний период потребует дополнительных вложений на прогрев цементного раствора и поддержание на строительном участке плюсовой температуры.

Плитный фундамент: область применения и преимущества

Плитный фундамент относится к малозаглубленным конструкциям и является, по сути, особой разновидностью ленточного основания. В отличие от последнего, при возведении дома обустраивается не фундаментная лента, а монолитная платформа из железобетона. Основание этого типа может быть выполнено в виде сплошного прямоугольного параллелепипеда толщиной 20–40 см или состоять из нескольких плит, поверхность которых заливается слоем бетона. Укладывается опорная конструкция на подготовленную песчано-щебневую подушку толщиной от 20 до 40 см. В некоторых случаях плита снабжается рёбрами жёсткости, которые значительно улучшают её прочностные характеристики.

Монолитная железобетонная плита справится с любыми знакопеременными нагрузками, возникающими при подвижках и вспучивании грунта

Поскольку железобетонное основание занимает ту же площадь, что и строение, вес последнего равномерно распределяется по всей поверхности. Благодаря этому, а также за счёт малой степени заглубления, фундамент подходит для строительства на слабых почвах:

• подвижных;
• подтапливаемых;
• пучинистых;
• песчаных;
• насыщенных глинах;
• торфяниках.

В зависимости от глубины закладки, плитный фундамент бывает:

• мелкозаглубленным,

• незаглубленным.

Первые закладывают на глубину не более 30 см, в то время как незаглубленные конструкции часто называют плавающим фундаментом — их монтируют не ниже 10 см от поверхности строительной площадки.

Особенности конструкции наделяют плитный фундамент массой достоинств:

• возможность применения на подвижных, среднепучинистых грунтах;
• простая технология строительства железобетонной плиты — раствор можно выгружать непосредственно из миксера, без применения дорогостоящего бетононасоса, а работа может выполняться низкоквалифицированными рабочими;
• высокая несущая способность, которую плита имеет благодаря большой площади опоры;
• возможность строительства на так называемых трудных грунтах — там, где затруднено или имеет большую стоимость проведение землеройных работ. Так, «плавающее» основание даёт возможность снизить трудозатраты и бюджет при возведении зданий в условиях вечной мерзлоты, при высоком уровне грунтовых вод и т. д.;
• благодаря жёсткой, монолитной плите, здание не подвергается локальным деформациям даже при сильных нагрузках в процессе замерзания грунта и при его оттаивании. Фундамент отлично подходит для стен и колонн, которые выполняются кладкой из кирпича, камня, шлакоблоков и т. д.;
• возможность использовать поверхность плиты в качестве чернового пола, а также для обустройства системы напольного обогрева;
• улучшение теплоизоляции основания, защита от избыточной влажности.

В то же время опорная плита имеет и недостатки:

• сложность, возникающая при необходимости обустройства подвала;
• высокая стоимость, связанная со значительным расходом строительных материалов;
• трудоёмкость работ и необходимость в использовании строительной техники;
• низкая ремонтопригодность;
• сложность обустройства на покатых поверхностях.

Хотя при строительстве фундаментной плиты и требуется больше материалов, чем для ленточного или столбчатого основания, при её сооружении можно сэкономить на пиломатериалах для опалубки и спецтехнике для земляных работ. Если ознакомиться со сметами жилых домов, которые широко представлены в сети, то можно сделать вывод, что плитный фундамент является отличным вариантом для малоэтажных зданий с небольшой площадью в плане, то есть для индивидуального строительства.

Опалубка фундаментной плиты имеет простейшее устройство, поэтому соорудить её сможет любой домашний мастер

Ключевые моменты

При бетонировании плитных оснований своими руками используется стандартная технология. Однако существуют нюансы, благодаря которым можно максимально увеличить эксплуатационный ресурс конструкции:

• подача смеси – с лотка миксера либо из бетономешалки, рекомендуемая высота вываливания 0,5 – 1 м, запрещено перемещение бетона внутри опалубки дальше 2 м, машина должна перемещаться по периметру, подавая бетон небольшими порциями, либо необходимо использовать бетононасос;
• толщина слоя – зависит от типа инструмента для уплотнения (обычно 125% от длины насадки глубинного вибратора), плитная опалубка обычно заполняется целиком;
• высота заливки – борта щитов опалубки должны быть выше проектного уровня на 5 см минимум.

Чтобы усилить фундаментную плиту, используются следующие приемы:

• оребрение – под подошвой изготавливаются ребра жесткости по периметру монолитной конструкции + несколько штук вдоль короткой стены здания
• монтаж свай – буронабивные либо винтовые по углам фундаментной плиты, в местах сопряжений

Последняя конструкция получила название плитно-свайный ростверк, плита может заглубляться на 0,4 м, лежать по грунту, нависать над ним. Ребра жесткости по умолчанию присутствуют в «шведских» плитах, их создают разным слоем пенополистирола.

При армировании монолитной плиты металлические элементы должны быть утоплены в бетон на 15 мм минимум. Для обеспечения указанного защитного слоя под нижнюю сетку укладываются бетонные сухари – пластины 10 х 10 см толщиной 1,5 – 2,5 см. Запрещены деревянные бруски, щебень, куски арматуры.

Верхняя сетка укладывается на каркасы (сварная конструкция треугольного сечения), монтажные столы (кубы из арматуры) либо крепится к вертикальным стойкам вязальной проволокой. Не желательно использовать на участках сложной конфигурации отдельные стержни, их следует изогнуть, связать внахлест с сетками.

При распределении бетонной смеси внутри опалубки нельзя перемещаться по арматурным сеткам. Для распределения нагрузки на них укладываются щиты, доски, передвигаемые по мере заполнения пространства.

В зимний период бюджет строительства увеличивается, монолитную конструкцию необходимо подогревать в течение трех суток. Для этого внутри армопояса укладывается греющий кабель, который остается вмурованным в конструкцию по окончании работ. Кроме указанного способа применяются технологии термоса, теплой опалубки, добавления в бетон ускорителей гидратации (твердения).

В первом случае поверхность укрывается полиэтиленовой пленкой, выделяющееся в результате химической реакции цемента с водой тепло сохраняется под ней. Во втором варианте на стальные щиты подается напряжение. Ускорители твердения обходятся дешевле, используются чаще.

Конструктивные особенности монолитной плиты под фундамент

Такой фундамент именуется еще плавающим благодаря тому, что построенный на нем дом получает возможность двигаться в такт с движениями грунтовых масс, на которых он стоит. Фундамент перекрывает всю площадь здания, которое на нем построено. Когда почва промерзает во время зимних морозов, оно приподнимается вместе с ней. В момент весеннего таяния грунт проседает, и все здание опускается вместе с ним. При этом никаким разрушениям оно не подвергается. Поскольку почва, на которой ведется строительство, надежной опорой будущему сооружению стать не сможет, фундамент не имеет смысла закладывать на значительной глубине. Чтобы сделать монолитный фундамент в виде сплошной плиты, достаточно выкопать под нее ложе глубиной 45-50 см.

Плита фундамент имеет несколько разновидностей:

Устройство плитного фундамента.

1. Сплошной. Он сооружается в том случае, когда конструкция здания не предусматривает наличия цоколя, и верхняя плоскость фундамента одновременно является полом нижнего этажа.
2. Ребристый. В данном случае ребра могут быть сделаны как в виде единого монолита с плитой фундамента, так и из железобетонных блоков. Их высота равна высоте цоколя.
3. Коробчатый. В этом случае ребра представляют собой стены подвального помещения дома. При этом ребра соединяются между собой плитами перекрытия, образуя монолитный короб.

В районах повышенной сейсмической опасности вертикальные ребра жесткости не только отливаются воедино с горизонтальной сплошной плитой фундамента, но и арматурные прутья их каркасов тоже свариваются между собой. Это придает всей конструкции дополнительный запас прочности. Стоит помнить, что такой вид фундамента армируется по всей площади в два слоя, которые соединяются между собой вертикальными стойками.

Пошаговая инструкция по обустройству фундамента на плите

Предложенная пошаговая инструкция предусматривает создание плиты фундамента без использования каких-либо ЖБИ. Это исключает применение подъемной техники, позволяя все сделать самому. Для работ стоит привлечь пару-тройку помощников, но все можно выполнить и в одиночку. Технология предельна проста.

Такие работы делаются в шесть этапов:

1. Разметка и выемка грунта. Много грунта вынимать под плитный фундамент не потребуется. Достаточно будет срезать дерн и углубиться на 20–30 см. Вырываемый котлован предназначен для подушки из песка и выравнивания площади под заливку бетонного раствора. Со схемой разметки все еще проще. Форма у монолитной плиты – банальный прямоугольник размерами с дом. Для его обозначения на земле требуется лишь четыре колышка и бечевка.

2. Насыпка песчаной либо песчано-гравийной подушки. По правилам подушка под фундамент делается из отдельных слоев песка и гравия. Причем нижней должна идти именно песчаная прослойка. Это снижает риск поднятия грунтовой влаги к бетону. В самом низу и между слоями не обязательно, но рекомендуется укладывать геотекстиль. Благодаря этому не будет происходить взаимного смешивания грунта, песка и щебенки.

3. Устройство опалубки и прокладка коммуникаций. Опалубка делается по периметру из досок толщиной 20–40 мм либо специальной опалубочной фанеры с ламинацией. Первый вариант дешевле. Второй часто применяется строительными бригадами, которые эти ДСП потом используют повторно. Общая схема опалубки предельно проста – щиты вокруг котлована и подпорки с внешней стороны.

4. Выкладка рулонной гидроизоляции (рубероида). Укладка листов гидроизоляции производится внахлест и с выпуском по бокам, чтобы плита железобетона в итоге осталась открытой только сверху. Нередко стандартный пирог дополняется слоем бетонной подготовки (стяжки). Это обычный раствор без армирования толщиной в 10–15 см. Он предназначен исключительно для выравнивания дна котлована и исключения порывов рубероида щебнем.





















5. Монтаж арматуры. Армирующий каркас выполняется из стальных прутков диаметром 14–16 мм в два слоя с квадратными ячейками размером 20–25 см и поперечными перемычками. Скрепление арматуры производится электросваркой либо перевязочной проволокой.

   Толщина в один этаж обычно равна 250–300 мм. Больше делать его не рекомендуется из-за увеличения нагрузок на грунт. Если фундаментная плита заливается для гаража или иной легкой надворной постройки, то можно обойтись и 100–150 мм с одним армирующим слоем. В большинстве случаев такой толщины хватает с лихвой. Но если все решено выполнять грамотно, то нужен проект с расчетами всех нагрузок и других параметров.

6. Заливка бетона. Далее уложенная арматура заливается бетонным раствором с маркой не ниже М-300 и F более 200. Выдерживаться после заливки плиточный фундамент по строительным нормам и инструкциям должен не менее месяца. Бетону необходимо схватиться и упрочиться, процесс этот небыстр. Только потом на нем можно будет ставить стены дома.

Виды монолитного фундамента

Монолитный фундамент по степени пучинистости грунта может быть трех видов:

Сплошной монолитной плитой

Если грунт сильно пучинистый, в нем часто происходят перемещения вертикальные или горизонтальные, для строительства дома подойдет сплошная монолитная плита. У данной конструкции должен быть крепкий армированный каркас, который позволит сохранять целостность основания, на который грунт воздействует отрицательно.

Монолитной плитой, имеющей ребра жесткости.

Если строительство здания ведется на грунтах со слабой или умеренной пучинистостью, используется тонкая монолитная плита, имеющая ребра жесткости вверху или внизу.

С ребрами жесткости вниз

Эта конструкция – ленточный фундамент, который прокладывается по периметру здания, а сверху на него укладывают тонкую монолитную плиту. При укладке такой конструкции значительно экономится расход бетона, поскольку в качестве наполнители используется бутовый камень либо керамзитобетон.

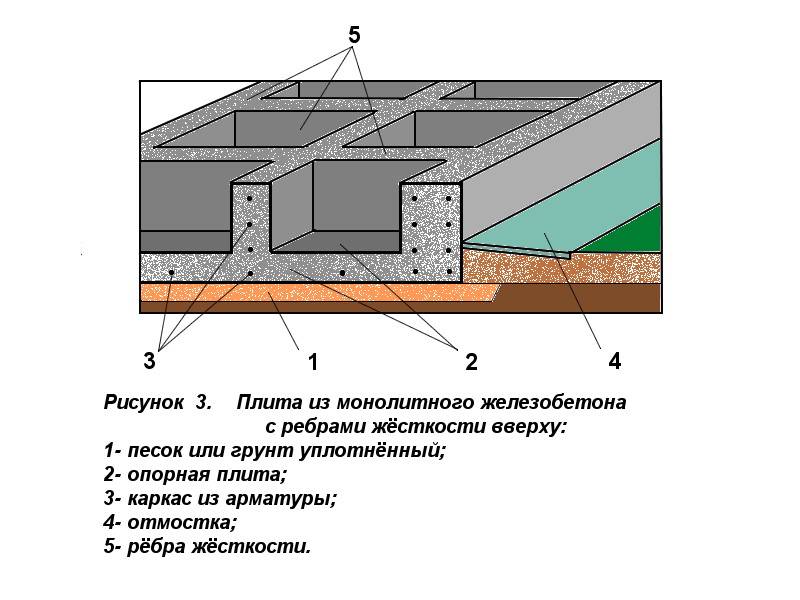

С ребрами жесткости вверх

Такая конструкция имеет расположенные вверху (на монолитной плите) ребра жесткости, которые повторяют контур каждой несущей стены дома. У такого фундамента нет наполнителя, но при его возведении можно сэкономить бетон. Эта конструкция имеет в себе монолитную ленту, которую можно выполнять из ФБС-блоков либо залить из бетона. Бетонное основание гораздо надежнее, поскольку является цельнолитым. Да и для доставки ФБС-блоков на строительную площадку, а также для их установки необходима специальная техника, а это – дополнительные хлопоты и расходы.

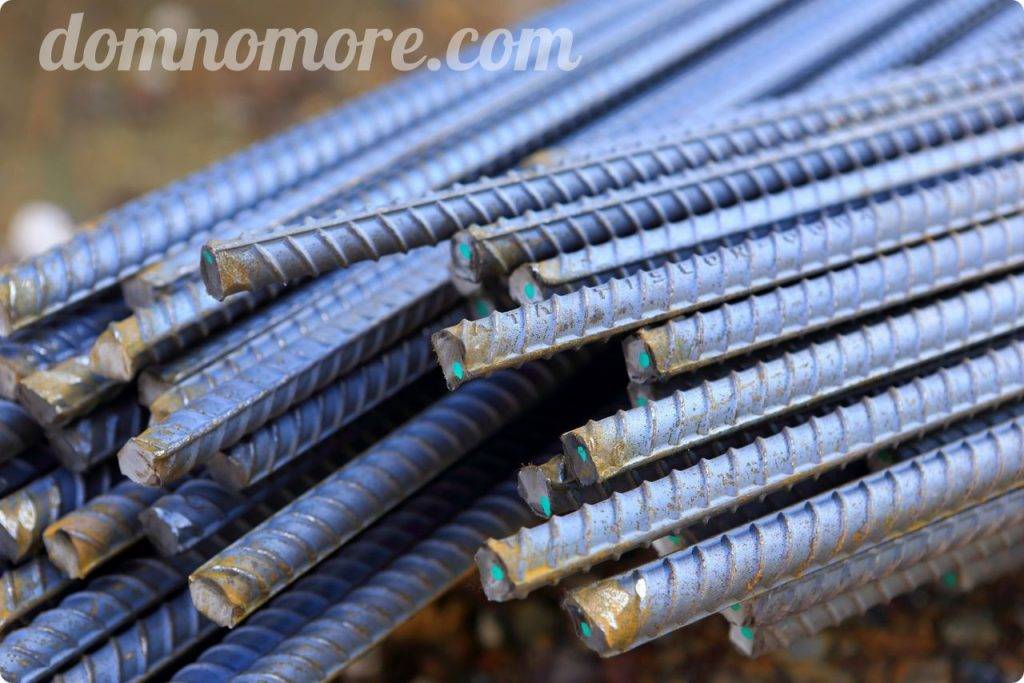

Арматура

Можно сразу сказать, что арматура для плитного фундамента подходит самая обычная. Только от способа закрепления на каркасе зависит то, какую разновидность выберет покупатель. При традиционной вязке проволокой можно приобретать любой доступный класс.

Если же необходимо применять электросварку, лучшим решением станет Арматура А500С. Цифра говорит о пределе текучести или классе прочности. Именно эта разновидность стали предназначена для сваривания. Со стержнями 12-миллиметрового диаметра.
Любые материалы с гидроизоляционными свойствами подходят для организации защиты плиты. Например, допускается рулонная разновидность материалов. В частности, их битумно-полимерный вид. Производители выпускают множество решений в этом плане.

Такие изделия отличаются от обычных более высоким качеством состава. Битумно-полимерные составы мастика не боятся даже заниженных или завышенных температур.

Такого результата не дадут дешёвый гидростеклоизол, для изготовления которого применяется обычный строительный битум.

Определение типа фундамента

Исходя из состава грунта, его сопротивлению нагрузкам, общие рекомендации выглядят так.

• На текучих и текуче-пластичных грунтах (супеси, суглинки, глины стекают по наклонной поверхности, не раскатываются в жгут, прилипают) с показателем пластичности JL от 0,75 до 1, 0 и более: плитная основа.
• Туго-пластичные и твёрдые грунты (супеси, суглинки, глины рассыпаются при ударе или с трудом разминаются). JL 0 — 0,5: ленточный, ;
• На песчаных грунтах – винтовые сваи.
• На торфяном грунте толщиной более 3 м – забивные или винтовые сваи.

Там где грунт отсутствует и скальные, крупнообломочные породы, выходят на поверхность, они сами могут служить фундаментом.

Инженерно-геологические изыскания требуют финансовых затрат, конкретно для бани их проводят нечасто. Пользуются результатами исследований своего, соседних участков. Если имеется газопровод – отчёт по изысканиям есть у эксплуатантов.

Перед выбором проводится предварительный расчёт. Основные величины, которые используются: глубина фундамента под баню и нагрузка.

Глубина заложения

Сезонное промерзание грунта – основной показатель, который надо учитывать. Зависимость его от уровня грунтовых вод и снегового покрова нормируется СНИП 23-01-99 (Строительная климатология). Уже затем рассматривается нагрузка, глубина фундамента примыкающего строения, залегание инженерных коммуникаций.

Глубина сезонного промерзания грунта, в см
Омск, Новосибирск	220
Тобольск, Петропавловск	210
Курган, Кусентай	200
Свердловск, Челябинск, Пермь	190
Сыктывкар, Уфа, Актюбинск, Оренбург	180
Киров, Ижевск, Казань, Ульяновск	170
Самара, Уральск	160
Вологда, Кострома, Пенза, Саратов	150
Тверь, Москва	140
Петербург, Воронеж, Волгоград, Гурьев	120
Псков, Смоленск, Курск	110
Таллин, Харьков, Астрахань	100
Минск, Киев, Ростов на Дону	90
Фрунза, Алма-Ата	80
Калининград, Симферополь, Севастополь	70

Карта и таблицы промерзания по городам России также помогут определить искомый показатель, причём в зависимости от типа грунта. Там, где возможно морозное пучение грунта и его осадка при оттаивании, для проектирования фундамента надо руководствоваться главой 14 СНИП Баня – строение с нерегулярным отоплением. Это также надо учесть при расчётах: малозаглубленный тип с утеплёнными цоколем и отмосткой не спасёт при пучении.

Нагрузки

Сборная нагрузка складывается из веса основы, строения и его содержимого.

1. Вес монолитного ленточного фундамента равен объёму железобетона, умноженному на его плотность: 2500 кг/м3.
2. Вес стен, перегородок, цоколя, печи, перекрытия, кровли, фронтонов. Определяется аналогично.
3. Временные нагрузки: люди, вода, снег на кровле. В районах с сильными ветрами следует добавить и этот показатель.

Полученную величину делят на площадь основания фундамента. Это и есть R – рассчитанное сопротивление 1,55 (условно) кгс/см2, 15,5 тс/м2, 155 кН/м2, 155 кПа. Его умножают на коэффициент надёжности – 1,3.

Монтаж отопительных элементов

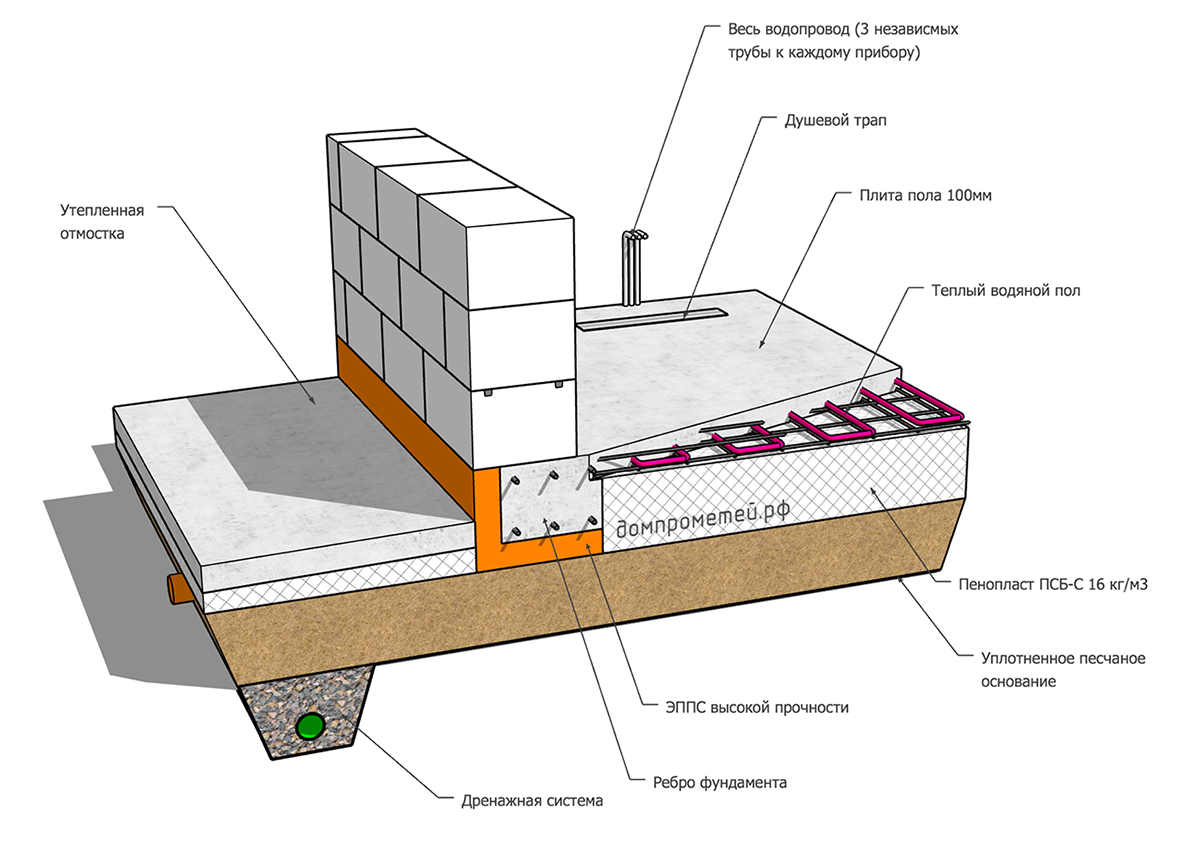

Под утепленной шведской плитой понимается система обогрева – так называемый «теплый пол». При монтаже данной системы на арматурный каркас укладывают отопительные трубы, изготовленные из пластика, на расстоянии 100-150 мм друг от друга. Для крепления трубок к каркасу используются пластиковые хомуты.

Конструкции домов различны. Если конструкция содержит плиту, поддерживаемую свайным или столбчатым фундаментом, под которым прокладываются трубы отопления, они помещаются в полиэтиленовые трубки (ПДН), имеющие подходящий диаметр.

Перед следующим этапом обустройства монолитного фундамента необходимо вначале подключить «теплый пол», и наполнить трубы водой для проверки их герметичности.

• Для подготовки фундамента под заливку бетоном вначале убирается с площадки мусор и грязь, устанавливаются заглушки на каждый коммуникационный элемент. Изоляционный слои проверяются на целостность.
• Заливается бетон (марка М300-М400). Смесь заливают в опалубку один раз с помощью автомиксера. Бетонная смесь распределяется равномерно по площади совковой лопатой.
• Затем бетонный слой обрабатывается с помощью погружного вибратора, чтобы смесь попала в каждую нишу, не оставляя воздуха и пустых мест.
• После достижения верхней отметки поверхность слоя уплотняется и выравнивается виброрейкой. Для окончательного формирования монолитной плиты используют правило и гладилку.
• Затем железобетонная плита должна застыть. Во избежание пересыхания и растрескивания, бетон застилают полиэтиленовой пленкой.

Важный момент: при температуре воздуха выше +15°C во время сушки монолит увлажняется каждые три часа на протяжении трех суток. В ночное время плита поливается дважды. При температуре воздуха ниже +15°C плита увлажняется реже — каждые 10-12 часов.

Опалубка снимается после окончательного высыхания фундамента:

— если температура воздуха 0-+3°C – 6 недель.

— если температура +10°C – от 3-х до 4-х недель.

— если температура +15°- +20°C от 2-х до 3-х недель.

— если температура +30°C – достаточно 8-12суток.

Строители считают монолитную плиту очень надежным фундаментом. А благодаря утеплению, гидроизоляции и обогреву полов данная конструкция становится удобной и комфортной для проживания.

Что такое плитный фундамент?

Из-за своей массивности и прочности монолитный фундамент в виде единой плиты способен выдерживать серьезные локальные воздействия снизу от грунтов без разрушения и деформаций. При сильном пучении зимой он равномерно и весь поднимается вместе с домом на нем, а по весне также опускается. Если такая основа под зданием сделана точно по технологии, то она долговечна и прочна.

Схема устройства

Состоит такое основание для малоэтажного дома из трех слоев:

1. Подушка из песка с гравием.

2. Гидроизоляция.

3. Армированная плита из железобетона.

Стоит четко понимать, это не панацея на любой случай. Да, его можно обустраивать на сложных грунтах. Но если участок заболочен или расположен в северных районах с суровыми зимами, то для частного дома лучше предпочесть аналог из свай. От плиты в подобных ситуациях толку будет мало.

Конструкция и расчёт армирующего каркаса

Бетон превосходно противостоит сжимающим нагрузкам, но плохо противостоит изгибам и растяжениям. Если говорить о возведении дома на фундаментной плите, то она подвергается:

• возникновению постоянного изгибающего момента вследствие неравномерности нагрузки на различные части конструкции;
• периодическому воздействию, связанному с подвижками грунта.

Активно противостоять знакопеременному давлению почвы удаётся с помощью металлического каркаса. Так называемый пояс армирования прекрасно справляется с изгибающими и растягивающими усилиями, в то время как бетон активно противостоит сжатию.

Армирование плитного фундамента выполняют неравномерно, с дополнительным усилением по периметру, а также в зонах расположения стен и колонн (специалисты называют эти участки зонами продавливания). Плита минимальной толщины (до 150 мм) требует однослойного армирования, тогда как более массивные конструкции нуждаются в строительстве усиливающего каркаса.

При определении размера ячейки опираются на расчётную нагрузку. Так, для кирпичных стен арматуру крепят с шагом в 200 мм, тогда как при возведении более легких деревянных или каркасных домов стержни вяжут на расстоянии 250–400 мм. Вместе с тем, ширина ячейки не должна превышать толщину фундаментной плиты больше чем в 1.5 раза. Что касается шага стержней в зонах продавливания, то там его уменьшают в два раза. Подобное усиление каркаса позволяет предотвратить появление трещин в местах примыкания несущих стен и колонн.

Расстояние между прутьями каркаса может быть различным и зависит от площади, которую перекрывает плита

Если при монтировании армопояса длины стержня недостаточно для охвата продольного или поперечного габарита, то его наращивают прокатом такого же диаметра. Соединение выполняют с нахлёстом длиной в 40 диаметров прутка, то есть для арматуры Ø14 мм стык будет равняться 40х14=560 мм.

При каркасном армировании стержни монтируют двумя ярусами, с креплением к вертикальным пруткам. Шаг между этими элементами конструкции может отличаться от ширины ячейки в 1,5–2 раза.

Соотношение площади сечения фундамента и стальной арматуры, уложенной в продольном или поперечном направлении, равняется 0,3%. Минимальный диаметр прутков составляет 10 мм — такие стержни используют для плит со стороной до 3 м. Для более габаритных строений применяют прокат сечением 12, 14 и 16 мм. Для вертикальных стержней используют прутки с минимальным диаметром 6 мм, учитывая способ крепления — сваркой или проволокой.

Ошибки армирования: 1 — запрещено использовать камни в качестве опор каркаса (спейсеров); 2 — воткнутые в землю вертикальные стержни будут способствовать распространению коррозии внутрь плиты; 3 — отсутствует гидроизоляция, препятствующая впитыванию цементного молока в грунт
