Как сделать потолок из гипсокартона с подсветкой своими руками: двухуровневый и подвесной: Пошагово

Верхний уровень потолка из гипсокартона с подсветкой | Штукатурный

Итак, первым делом мы с вами должны полностью сделать штукатурную часть, то есть оштукатурить площадку по маякам (и только по ним!), ошпаклевать (можно еще дополнительно проклеить стеклохолст-паутинку, если ваш потолок состоит из нескольких плит) и покрасить ее.

Естественно, поскольку, если вы соберете нижний уровень, покрасить верхний полностью уже будет невозможно. Расскажу вам про один нюанс. Возможно, вы уже поняли, что выравнивать потолок на верхнем уровне нужно не в тех границах, что изображены на схеме выше. Ведь в этом случае, было бы видно неоштукатуренное пространство сразу за границей нижнего уровня. Поэтому штукатурить мы должны с запасом.

Конечно, можно выровнять сразу всю площадь, но зачем зря переводить штукатурку (а Ротбанд в наших краях стоит уже 375 рублей за 30 кг!)? Мы с вами должны определить, на какое максимальное расстояние мы сможем заглянуть с пола внутрь потолка? Эта задача решается геометрически.

Для расчета запаса мы должны знать такие параметры, как: высота глаз самого высокого члена семьи (пусть 170 см); расстояние от верхнего уровня потолка до верхнего края «бортика» нижнего (в нашем примере — 5 см); максимальное расстояние, на которое можно отойти, смотря внутрь потолка. В нашем случае это расстояние можно «поймать», выйдя из комнаты в прихожую.

Таким образом, для определения запаса мы берем не высоту глаз, а высоту дверного проема в комнату. Ситуация изображена на чертеже снизу:

Схема угла зрения

Нас будут пока интересовать треугольники ABC и ECD. Для тех, кто меня пока не понял, мы ищем расстояние EC. То есть величину, на которую надо завести штукатурную плоскость за границы нижнего уровня потолка.

Кто еще помнит что-то из школьного курса геометрии, тот сразу увидел, что треугольники наши являются подобными, причем BGF тоже подобен им. А это значит, что отношения их катетов равны. Следовательно, мы можем составить пропорцию и из нее найти EC:

К этому размеру я рекомендую прибавить 4 см для последующего монтажа бортика из гипсокартона. Вообще-то этот бортик делать необязательно, но я советую все же его соорудить. Он будет облагораживать всю нашу конструкцию, отражать часть света, полностью скроет с глаз подвесы для профилей. Так что, даже если мы встанем на кровать, подвесов не увидим, а увидим аккуратный покрашенный бортик. Ближе к делу. Имеем мы комнату, изображенную ранее на чертеже. Я ее несколько упростил для 3D-редактора, но размеры сохранены. Вот такая она у нас:

Размечаем ее с учетом только что проделанных нами расчетов и делаем идеальную штукатурную плоскость, строго горизонтальную. Ведь мы уже знаем всю технологию из урока «Штукатурка потолка», не так ли? Если не знаем, то читаем, не зря же старина Роман старался. Потолок приобретет примерно такой вид:

Я не упоминал про электрику, но тут, вроде бы, должно быть все ясно. Провод для подсветки, провод для люстры и для двух точечных светильников в нашем случае. Теперь нам нужно будет разметить профили для бортика. Делаем это в два этапа.

Сначала размечаем очертания нижнего гипсокартонного уровня на штукатурке. Именно так, как было на чертеже в начале статьи. То есть квадрат 200×200см по центру помещения. Затем от него отмеряем наши расчетные 19 см, плюс 1 см оставляем на гипсокартон. Получаем квадрат 240×240 см. Этот квадрат и будет внутренней границей для направляющих профилей. Крепим их по линии на дюбель-гвозди, как на картинке:

Теперь нам нужно нарезать узкие полоски гипсокартона для бортиков. Ширина их определяется исходя из того, что под ним должны свободно проходить потолочные профили. То есть, предположим, что мы хотим сделать нижний уровень на расстоянии в 10 см от верхнего (от штукатурки, а не от чернового бетонного потолка).

Тогда учитываем толщину ГКЛ грубо в 1 см и толщину ПП (27 мм). Остается чуть более 6 см – вот это и есть искомая ширина полосок. Их мы просто нашиваем на профили черными саморезами по металлу с шагом 10-15 см.

Смонтирован бортик из ГКЛ

Здесь неизбежно будет иметь место явление отклонения бортиков от вертикали – все они будут загибаться от центра потолка к стенам. На самом деле это нестрашно, даже не берите в голову это дело. Получилось у нас вот что-то такое:

Ошпаклеванный верхний уровень потолка

Крепим полоски по всем правилам монтажа ГКЛ, со снятием фаски и армированием швов. Если вы подзабыли эти правила, обязательно прочитайте их в уроке про потолок из гипсокартона. Далее просто шпаклюем все это дело и красим. Доводим до полной готовности.

И вот только теперь приступаем к разметке и монтажу нижнего уровня.

Технология монтажа гипсокартонного потолка со светодиодной подсветкой

Подбор материалов для гипсокартонного потолка

Вид изделия. Для оборудования контурной подсветки подойдут светодиоды SMD-5050.
Цвет. Освещение может быть монохромным или цветным. Во втором случае требуется приобрести дополнительный RGB-контроллер. При этом не забудьте учесть подходящую цветовую температуру. Она может быть от 2700 до 10000 К.
Напряжение. В основном диоды выпускаются на 12 В, однако есть модели, рассчитанные на потребление 24 В.
Влагостойкость. Если монтаж потолка из гипсокартона со светодиодной подсветкой планируется в комнате с повышенным уровнем влажности, то устанавливаются специальные модели с изоляцией из силикона. Основная комплектация состоит из светодиодной ленты и блока питания. Дополнительно вы можете приобрести RGB-контроллер и пульт ДУ для удобства регулировки.

Монтаж первого уровня гипсокартонного потолка

Определяем самый низкий угол комнаты и отмеряем 10 см вниз.
Натягиваем отбивочный малярный шнур и с помощью гидроуровня проводим линию по периметру помещения.
Наносим разметку границ уровней на потолок.
Прикладываем стартовый профиль к стене таким образом, чтобы его нижний край был по уровню линии.
Карандашом отмечаем места крепежей сквозь отверстия профиля.
Перфоратором делаем отверстия и прикрепляем направляющий профиль.
Фиксируем к направляющему профилю потолочный и прикрепляем к потолку с шагом 40 см, используя подвесы (дистанцеры).
Вырезаем из потолочного профиля перемычки и монтируем их с помощью специальных «крабов».

Кабели помещайте в пластиковый гофрорукав.
Проводку нельзя тянуть непосредственно по конструкции. Она не должна контактировать с металлическими профилями.
Используйте провода, которые могут выдержать предполагаемую нагрузку.

Установка второго уровня потолка из гипсокартона

Отмечаем от первого уровня отрезок, равный ширине карниза.
Фиксируем на потолок направляющий профиль по контуру монтажа второго уровня.
С помощью ножниц по металлу нарезаем детали из потолочного профиля. Длина отрезков должна быть равна высоте второго яруса.
В прикрепленный ранее направляющий профиль устанавливаем заготовки, которые будут использоваться в качестве подвесов.
Снизу на закрепленные отрезки фиксируем еще один направляющий профиль.
Фиксируем потолочные профили в середине конструкции второго уровня.

Особенности отделки гипсокартонного потолка

Швы на стыке со стенами и между листами оклеиваем серпянкой.
Шпаклюем сначала зазоры, потом места углублений шляпок саморезов.
На клей ПВА фиксируем стекловолокно с нахлестом.
В месте пересечения двух квадратов стеклохолста канцелярским ножом проводим линию и удаляем остатки.
Наносим слой финишной шпаклевки толщиной до 1,5 см.
Затираем мелкие неровности и шероховатость шлифовальной мелкозернистой бумагой.
Удаляем пыль губкой или пылесосом и грунтуем акриловым составом.

Крепление светодиодной подсветки на потолок из гипсокартона

Светодиодную ленту разрезаем только в отмеченных участках. В противном случае ее можно повредить.
Для соединения нескольких отдельных лент используем специальные LED-коннекторы или обычный паяльник.
Один край от блока питания подводим к проводу 220 В, а второй — в ленту. Учтите, мощность блока должна быть на 20-30% больше для предотвращения перегорания.
Ленту подключаем, соблюдая полярность, к RGB-контроллеру. Нельзя монтировать ее на металлические детали без изоляционной прокладки

Обратите внимание, красный провод соответствует плюсу, а синий или черный — минусу.

При монтаже потолка из гипсокартона с подсветкой обратите внимание: если длинные участки подключать последовательно, то напряжение на концах будет низким, а свечение на участке — неравномерным. По этой причине ленты длиной от пяти метров желательно соединять, используя 1,5-миллиметровый провод.

Как крепить ленту на каркас потолка из гипсокартона

Учитывайте, что при подсветке большой площади нерационально монтировать длинную полоску светодиодов на короб из гипсокартона. Это объясняется быстрым выходом из строя диодов, расположенных близко к блоку питания, так как они забирают на себя большое количество напряжения.

Пример крепления на профиль и каркас прибора для освещения

Выбор ленты для монтажа

Он включает следующие тонкости:

первоначально выбирается тип светодиодов, применяемых в ленте: яркие или потусклее. Это зависит от целей применения подсветки. Если она должна работать как ночник, то второй вариант предпочтительнее. стоимость ярких ламп выше;
второй шаг – определение плотности диодов на осветительном LED приборе. На рынке предлагается три варианта: 30, 60 или 120 сантиметров. Данные значения показывают количество диодов на куске ленты в один метр. Чем их больше, тем освещение ярче;
на третьем шаге выбирается тип прибора: открытый или защищенный. Если предусмотрена подсветка для кухни или ванной комнаты, то применение первого недопустимо;
четвертый этап – это выбор одноцветной или многоцветной подсветки. Во втором варианте потребуется контроллер.

Выбор контроллера и блока питания

Он напрямую зависит от правильности проведения расчетов и замеров участка короба из гипсокартона, в котором устанавливается прибор освещения со светодиодами. Для этого сначала рассчитывают площадь помещения. После того как данное действие выполнено, полученный параметр умножается на потребляемую мощность метра ленты.

После этого планируется расположение ленты, и далее следует основной этап монтажа.

Установка подсветки

Вариант, как крепить полоску с диодами с применением карниза

Если полоска светодиодов одноцветная, то соединение концов выполняется в строгом соблюдении полярности, то есть плюсовой провод к плюсовому, а минусовой к минусовому. Если она многоцветная, то необходимо подобрать участки с обозначением цветов на ленте.

Вариант, как установить полосу в короб

Подключение светового шнура выполняется к контактам, обозначенным буквами N и L. При выборе многоцветной ленты схема подключения усложняется и становится следующей: от блока питания соединение идет на контроллер, а с него уже на саму ленту.

Крепление ленты на карниз и короб гипсокартона

В большинстве случаев лампы данного типа крепятся в виде контура. Второй вариант используется в целях зонирования помещения или подчеркивания определенных деталей интерьера. Например, это может быть звездное небо.

Установка такого типа ламп на карниз и каркас выполняться таким образом, чтобы ее не было видно снизу. С этой целью и применяются особые карнизы, выполняются выступы на коробе из гипсокартона, крепящиеся на каркасе из профиля

Здесь важно учесть расстояние от края каркаса до месторасположения ленты. Если оно чрезмерно мало, то диоды будут заметны снизу, а если очень большим – то освещение будет направлено на нишу потолка, а не на саму поверхность

Перед установкой создается проект и чертится рисунок, который поможет составить план работ. На этом же этапе планируется число лент. Далее на каркас и карниз наклеивается лента. Для лучшего крепления лучше применить дополнительный клей и строительный степлер.

Для лучшего крепления ленты к поверхности каркаса и карниза ее обезжиривают при помощи спиртового раствора. Если требуется согнуть ленту, то учитывайте, что диаметр перегибов должен быть не больше 2 сантиметров.

Все элементы прибора освещения, которые нужно спрятать в короб

Нередко применяется освещение со светодиодами на кухне, но, как говорилось ранее, они должны быть защищенными. Подсветка данного типа обеспечивает возможность разделения помещения на рабочую и обеденную зону. Особое место уделяют областям ниш, шкафов, фартука. Приборы со светодиодами эффектно смотрятся в ресторанах, барах и кафе, придавая данным заведениям изящность и особую атмосферу. Они крепятся на гипсокартонный короб, созданный на металлопрофиле.

Какие бывают источники света?

Подсветка выступает в качестве декоративного элемента и не является освещением. Это обусловлено тем, что поток света получается рассеянным, направлен в потолочную поверхность и практически не влияет на общую освещенность помещения. Для создания подсветки обычно используются светодиодные ленты и дюралайт. А основным источником света, как правило, выступают точечные светильники и/или люстры.

Люстры

Люстра представляет собой самый яркий источник света в помещении и располагается по центру навесного гипсокартонного потолка. Современный рынок предлагает широкий ассортимент различных устройств, поэтому подобрать оптимально подходящее под интерьер не составит труда.

Фото 16-20. Красивые люстры в дизайне потолков

Светодиоды

Светодиодные ленты – серия последовательно подключенных светодиодов. Характеризуются предельно низким энергопотреблением, отсутствием нагрева и длительным сроком службы. Производятся разных видов по излучаемому свету, также в продаже есть универсальные модели с возможностью изменения оттенка и интенсивности свечения.

Фото 21-25. Применения светодиодных лент для подсветки потолков из ГКЛ

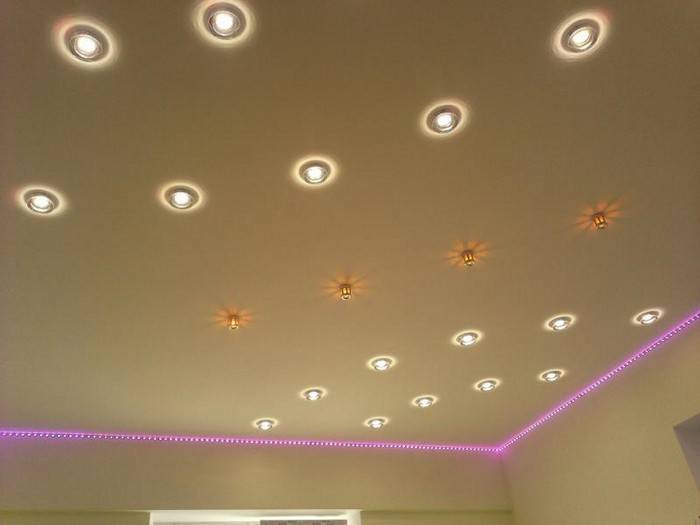

Точечные светильники

Считаются наиболее доступными по стоимости и безопасными. Точечные светильники могут быть плоскими и подвижными (с возможностью поворота для направления светового потока в определенную точку). Конструктивно состоят из определенного количества миниатюрных и ярких светодиодов, которые находятся внутри корпуса из пластика, стекла, керамики либо металла.

Фото 26-30. Разные варианты потолков с точечными светильниками

Как сделать гипсокартонный потолок с оптоволоконной подсветкой

Если вы остановили свой выбор на оптоволоконной системе, то здесь порядок монтажа немного отличается. Наиболее популярным типом такого освещения является «Звездное небо». На подвесных конструкциях его оборудуют следующим образом:

Разметку крепления оптоволоконных нитей наносим на базовую поверхность до монтажа потолка.
Фиксируем шурупами подвесы.
Делаем разметку установки каркаса и прикрепляем по соответствующей схеме профили.
Саморезами обшиваем каркас ГКЛ, не забывая о выводе проводки возле проектора и монтаже выключателя.
Высверливаем в листах гипсокартона отверстия диаметром 1,5-2 мм и частотой 60-80 на 1 м2.
Вклеиваем в каждое отверстие 1-3 оптоволокна.
Обратные концы нитей собираем в оптический порт проектора.

Отделку потолка с такой подсветкой можно выполнить при помощи акриловой краски. Она подходит для внутренних работ, поскольку не содержит химических разбавителей.

Преимущества двухъярусных потолочных систем

Установка своими руками двухуровневых потолков с подсветкой позволяет получить несколько важных преимуществ:

В процессе проведения ремонта квартиры в старых домах такие потолочные конструкции помогают скрыть имеющиеся на плитах перекрытия неровности и прочие недостатки.
Светодиодная подсветка изменяет внешний вид помещения, делая его оригинальным, при желании с помощью освещения в нем выполняют функциональное зонирование.
Если делать потолочную систему самостоятельно без помощи бригады мастеров, сумму расходов удастся сократить примерно на треть.

Монтаж двухуровневого потолка с подсветкой состоит из трех этапов:

Строительство каркаса.
Разводка электрических проводов.
Обшивка конструкции гипсокартоном.

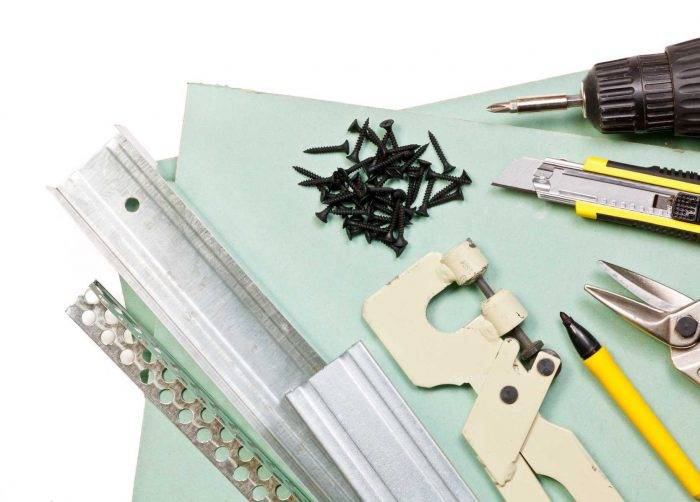

Материалы и инструменты

Считается аксиомой, что перед началом работ следует купить необходимые материалы и собрать комплект инструментов. В данном случае действует исключение. Точное количество профиля, соединительных элементов, крепежа и листов гипсокартона можно узнать, только выполнив часть подготовительных работ, для которых, в свою очередь, нужны соответствующие инструменты.

Чтобы не разрывать раздел статьи на несколько частей, забежим немного вперед и рассмотрим покупку материалов раньше проведенных расчетов, но опираясь на них, т.е. о пятом этапе подготовительных работ, расскажем до их начала.

Для того, чтобы иметь представление о стоимости ремонта, для лиц, выполняющих монтаж подвесного потолка своими силами, сведем затраты по покупке материалов и набора инструментов в таблицы.

Материалы.

Наименование материалов	Количество	Цена за ед.	Стоимость
Гипсокартон 3000х1200х6,5	6 листов	360	2160
Профиль UD (ПН) 28273000	7 шт.	85	595
Профиль CD (ПС) 66273000	21 шт.	100	2100
Прямой подвес	126 шт.	10	1260
Крепление «краб»	55 шт.	12	660
Саморезы 3,5х25 мм	1 уп. по 1000 шт.	300	300
Дюбеля-саморезы 6*60	266 шт. (3 уп.)	230	690
Шурупы «клоп»	560 шт. (3 уп.)	100	300
Грунт для ГКЛ	5 л	100	100
Гипсовая шпаклевка	5 кг	200	200
Сетка «серпянка»	2 ед.	50	100
Демпферная лента	20 м		550
Водоэмульсионная краска	1 ведро 9 л	1900	1900
Электрические провода	19 м	80	1520
Электрические лампочки	11 шт.	420	460

Таким образом, общие затраты составляют 13 895 руб. Стоимость отделки 1 м2 потолка — 655 руб. Это только по материалам.

Крепежные элементы каркаса.

Потребуются затратить часть семейного бюджета для покупки или аренды необходимого инструмента. Здесь так же цифры не маленькие.

Инструменты.

Наименование инструмента	Стоимость аренды	Цена покупки
Перфоратор с насадками	300	2450
Шуруповерт	200	3630
«Болгарка»	200	2140
Лазерный уровень	300	2746
Гидроуровень	делается своими руками
Отвес	делается своими руками
Рулетка	нет	76
Нивелир	нет	100
Строительный нож	нет	78
Отбивочный шнур (можно сделать)	нет	92
Отбивочный шнур (можно сделать)	нет	55
Валик из искусственного меха	нет	29
Кювета	нет	23
Шпатель узкий (до 10 см)	нет	100
Шпатель широкий (30-35 см)	нет	225

Классификация конструкций

Подсветить потолок из гипсокартона можно с использованием открытой или скрытой подсветки. Первый вариант – светильник виден полностью или его только часть. Причем не используется LED-лента, чаще точечные светильники со светодиодными или другими типами ламп.

Скрытая – ее специфика в том, что заметен только свет, а сам источник, что его излучает – нет. Как раз в этом случае пригодиться LED-лента. Чтобы скрыть с глаз элемент света необходимо определенным образом создавать конструкцию с полочкой. Собственно полочка может быть:

Открытой. В таком случае размер полосы света 30–50 см. Такой способ монтажа предусматривает врезание светильника. Открытый монтаж удобен для кухни, кабинета. Открытая подсветка проще всего в монтаже, ведь все что нужно это создать потолок из ГКЛ и встроить в него светильник, а для этого сделать отверстие необходимого диаметра с помощью насадки на дрель «коронка».
Закрытой. В зависимости от места размещения ленты, относительно ступеньки ширина заметного света будет от 5 до 30 см. Определять тот или иной вариант необходимо исходя из требований и дизайнерской задумки. Светодиодная подсветка декоративный элемент, поэтому считается универсальной и может использоваться в помещениях любого предназначения.

Часто открытая и закрытая подсветка сочетается, в особенности если помещение большое. Подобный вариант самый функциональный, но в исполнении сложный.

Что касается источников света, то есть несколько вариантов:

Светодиоды. Экономные, представлены в виде лент или ламп для точечных светильников, они не греются. Для влажных помещений нужно использовать ленту с изоляцией из силикона.
Неоновые ленты. Обойдутся дороже, чем светодиоды. Продолжительность использования – около 10 лет. Тепло отдают медленно, практические не греются, есть варианты в монохромной или разноцветной гамме.
Оптоволокно. Самый дорогой источник света, именно он создает эффект звездного неба. Потребляет минимум электроэнергии, пожаробезопасны.

Конструкции также можно разделить по количеству уровней: одно-, двух-, трехуровневые. Иногда практикуется и больше уровней, но подобный вариант сложен в реализации, к тому же требуется, чтобы высота потолков была достаточно большой. Ярусы формируются друг за другом посредством специальных крепежей.

Важно! Если конструкция хорошо продумана, то удастся визуально поднять высоту потолков, особенно это заметно, когда подсветка включена. Конечно, не стоит использовать подобный вариант в слишком маленьких помещениях – объемность на потолке сделает ее еще меньше и неуютней

Электромонтажные работы

Распределительную коробку можно установить в межпотолочное пространство, можно под потолком, замаскировав за мебелью.
Все провода убираются в гофротрубку, во избежание замыкания от затопления или пожара. При монтаже проводки нужно учитывать, что попасть после завершения монтажа в запотолочное пространство будет крайне затруднительно. Поэтому все работы по удлинению и распределению проводки нужно выполнять предельно надежно.

Разводка проводов на потолке из гипсокартона.

Кабель в гофротрубе крепится специальными креплениями к потолку, после крепления каркаса его можно будет подвязать к каркасу хомутиками.
На месте расположения светильников провода ослабляются и отпускаются вниз таким образом, чтобы петлю можно было вытянуть через отверстия в гипсокартоне. Все работы проводятся при отключенном питании.

Провода выпущены вниз.

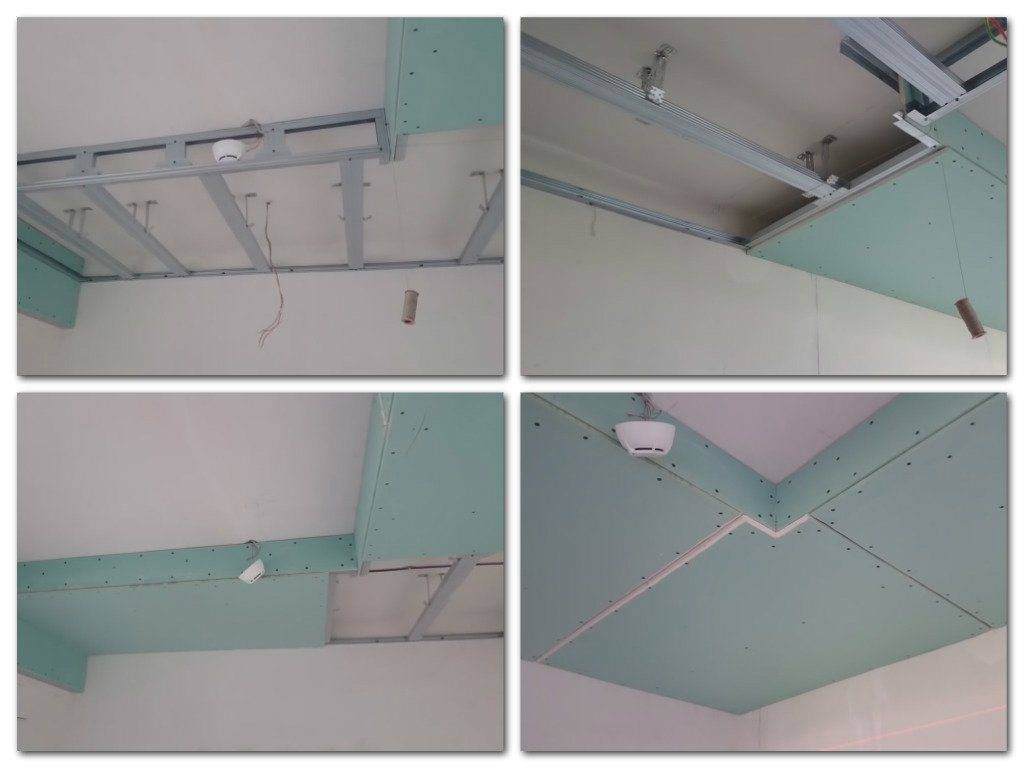

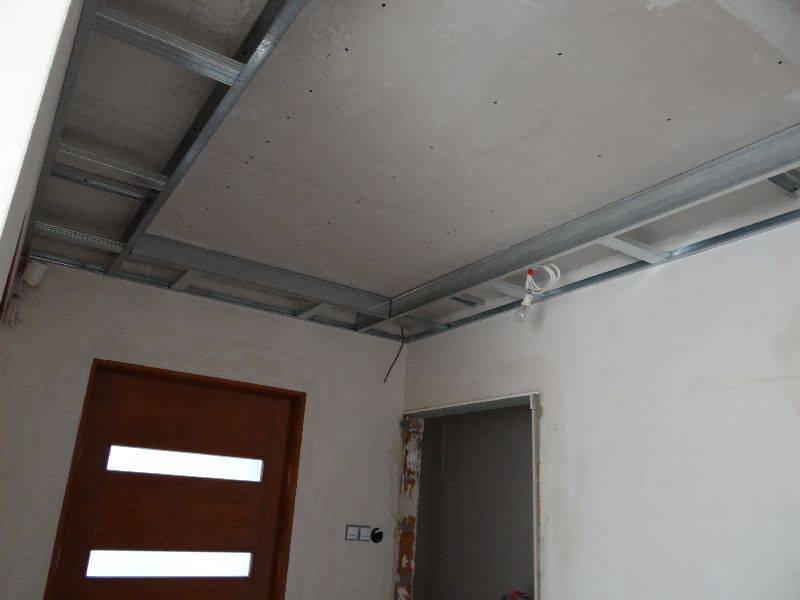

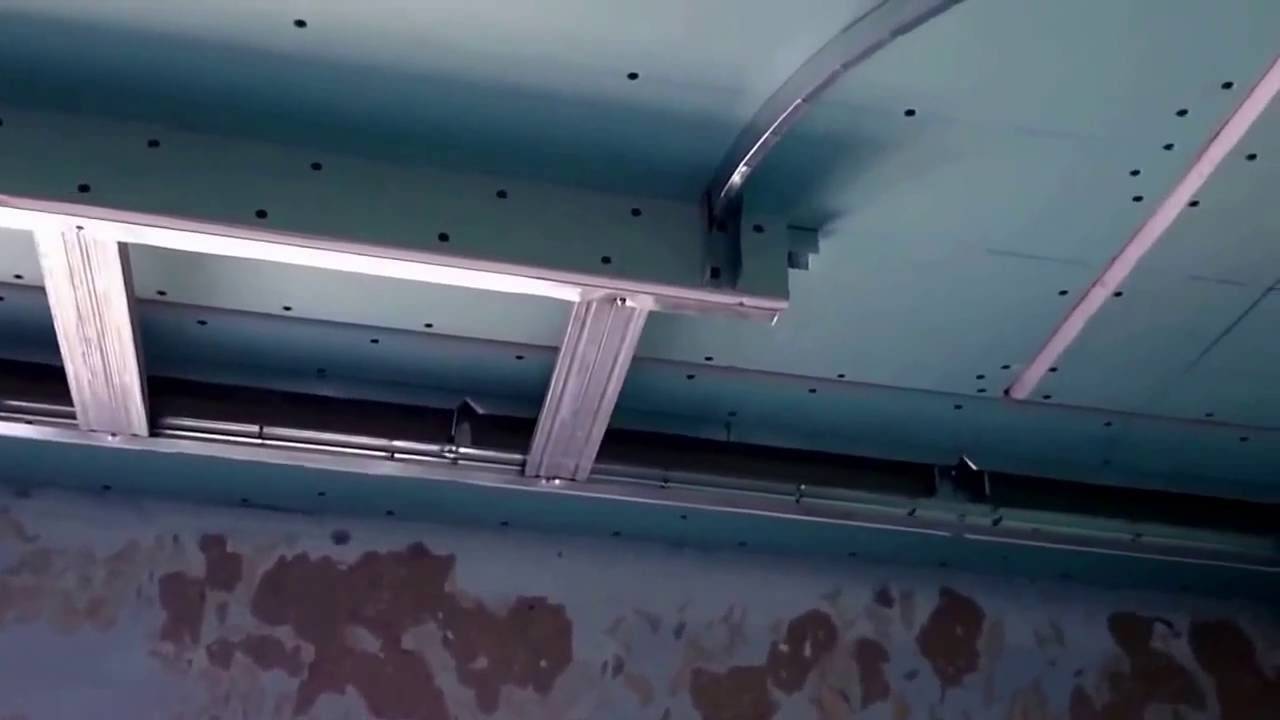

Каркас и его монтаж своими руками

Потолок в форме звезды с подсветкой

Короб – главная деталь в процессе создания многоярусной потолочной конструкции, позволяющая направлять каждый лист во время крепления

При желании обратите внимание на видео, которое подскажет, как правильно выполнять монтаж, собирая каркас

Сначала монтируют направляющий профиль. Его размеры подбирают индивидуально, но чаще отдают предпочтение стандартным 27 х 30 мм. Профиль крепят на стену, используя дюбель-гвозди 6 х 40 или 6 х 60 мм.

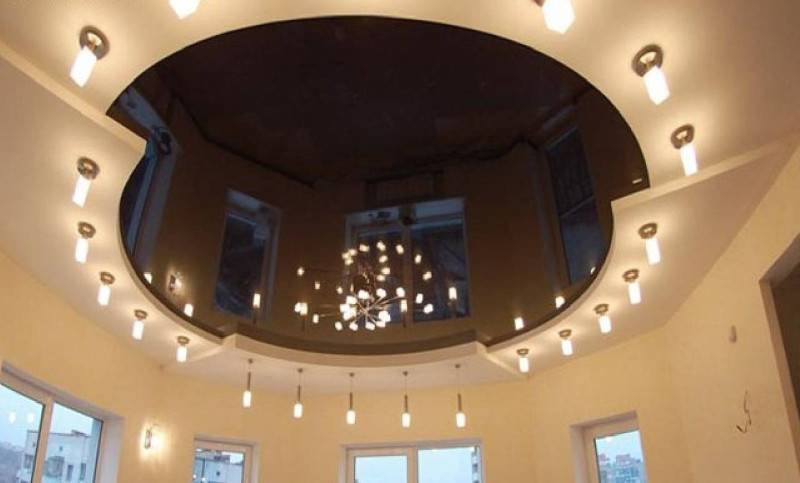

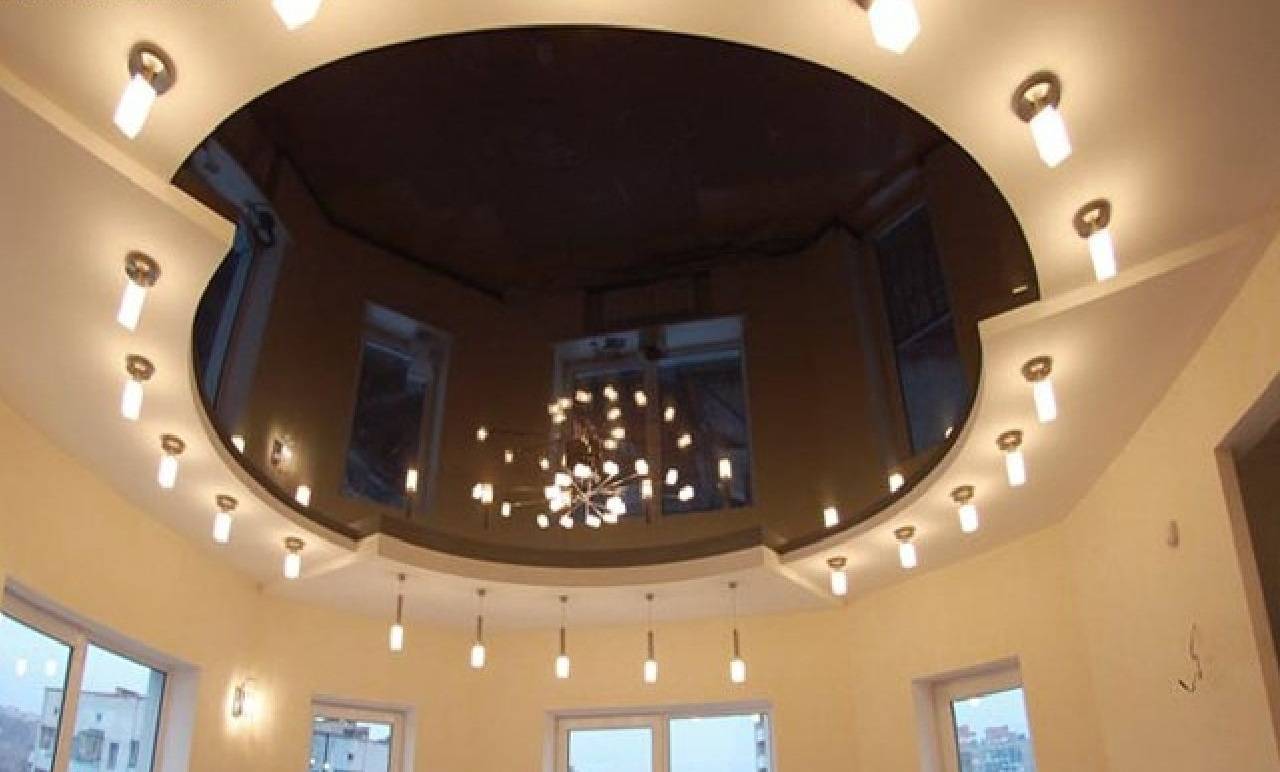

Потолок с подсветкой и светильниками

На потолке требуется найти центр. От него отмеряют требуемое расстояние в каждую сторону, отмечая его метками. Отбивочный шнур поможет наметить линии, по которым прикручивают профиль. Если первый ярус – гипсокартон, для этого используют саморезы. Если базовый уровень создан из бетонной плиты, используют дюбель-гвоздь.

Фото дизайна интерьера с потолочной конструкцией

Если к конструкции есть изогнутые линии, на профиле создают надрезы с помощью ножниц по металлу. Предпочтительное расстояние – каждые 2,5 см. Это делает профиль податливым, и он легко сгибается, принимая нужные очертания

Если алгоритм сложен для вас, обратите внимание на видео. Оно иллюстрирует, как правильно работать с гипсокартоном, как делать короб или базовый каркас конструкции на двухуровневый потолок

Этот способ оптимальный, поэтому необходимости в использовании других нет.

Гипсокартонный потолок на фото

Далее каркас создается путем крепления. Каждый лист следует аккуратно направлять и фиксировать на собранный короб, последовательно двигаясь по его периметру. В результате должен получиться готовый каркас. При этом полукруглые участки, где имеется изогнутый профиль, не затрагиваются и направлять их не стоит.

Двухуровневый гипсокартонный потолок в интерьере

Важным моментом становится изгибание гипсокартона. Материал податлив, но это не значит, что его следует гнуть или ломать. Гипсокартон аккуратно смачивают, протирая влажной тряпкой. Мокрый картон мягкий и легко рвется, поэтому действуйте аккуратно. Это позволит добиться того, чтобы гипсокартон и профиль приняли одинаковую форму.

Изогнутый гипсокартон крепят саморезами, не утапливая их внутрь. Этот способ создания каркаса самый быстрый. Гипсокартон стремится развернуться, несмотря на крепления. Чтобы исключить высыхание в неправильном положении, крепят профиль вплотную. Это приводит к тому, что материал не развернется. Теперь профиль крепят окончательно, захватывая нижний ярус.

Потолок из гипсокартона с двумя уровнями

Если вы не планируете создавать округлые или изогнутые формы, монтаж упрощается. Ровный гипсокартон не требует никаких вспомогательных действий.

Подготовительные процессы

Перед работой снимаются имеющиеся люстры, а также при наличии больших неровностей необходимо их устранение. Для старта работы над потолком, должен существовать дизайн-проект, уменьшенная копия потолка на бумаге, в которой помимо внешнего вида должны присутствовать и схемы размещения светильников, а также нужно учесть расположение гардин

Очень важно соблюдать пропорции потолка и масштаб. Для эскиза идеально подойдет разлинованная бумага, это станет облегченным вариантом перенесения реперных точек – начальных точек контуров изгибов или углов, от них собственно и начнут строиться остальные детали и элементы потолка. Заранее стоит подобрать все необходимые инструменты:

Заранее стоит подобрать все необходимые инструменты:

дрель;
молоток;
шпатель;
шуруповерт;
нож по металлу;
гипсокартонный нож;
уровень строительный;
обивочный шнур;
нить строительная;
рулетка;
карандаш;
профили;
подвесы;
спицы;
гипсокартон;
соединительные крепежи и узлы;
детали электромонтажных работ (светильники, светодиодные лампы, неоновые трубки или шнуры, и т. д.).

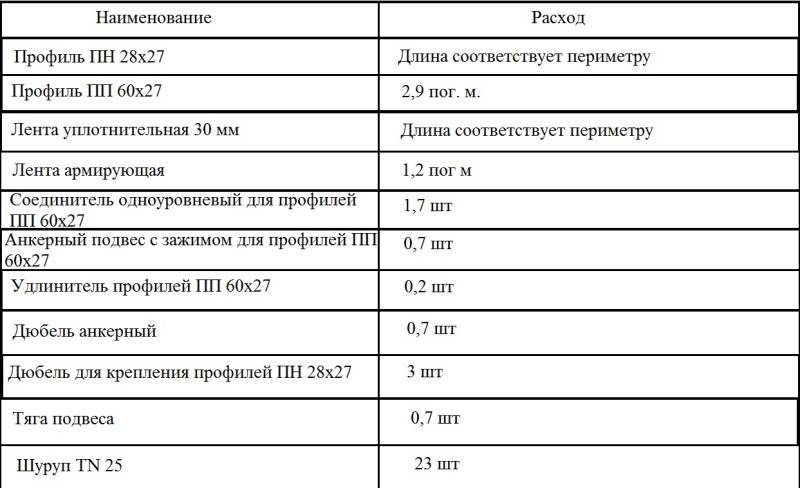

Можно посмотреть схему расходов для 1 кв.м., и рассчитать под свой периметр.

Варианты потолка

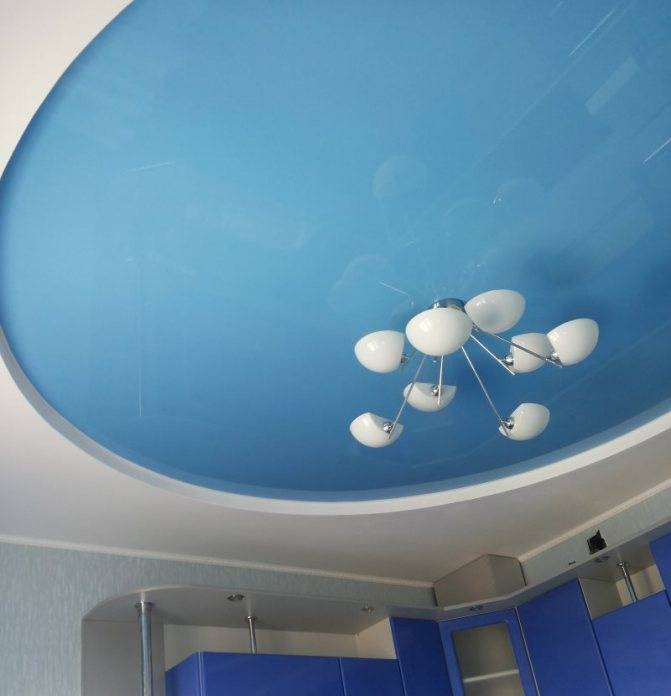

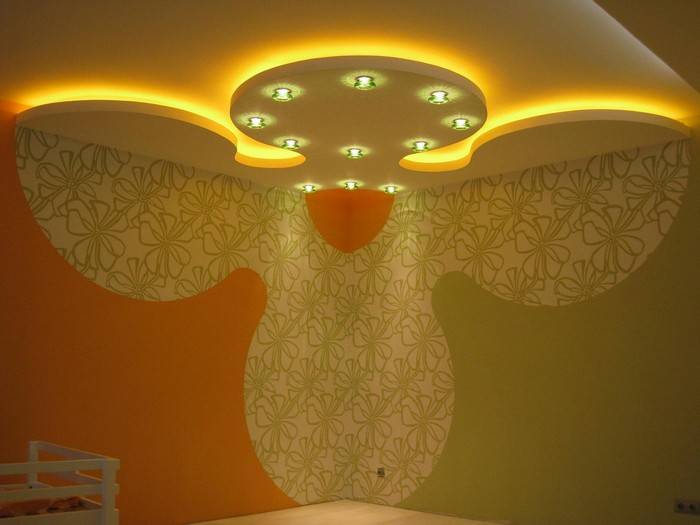

Если основной потолок имеет идеальный вид и отсутствие неровностей, и необходимо просто разбить комнаты на зоны и спрятать кабели — тогда в центральном блоке или по периметру производится установка короба островком. В варианте неравномерной поверхности потолка подходит способ монтажа 2 гипсокартонных ярусов. Изначально проводится установка базовой площади гипсокартонного потолка, а детали последующего уровня нужно подшить под первоначальный каркас. Или же сбоку смонтированного короба прикрепить направляющий профиль для основной поверхности потолка. Также короб второго уровня может быть и овальный или круглый, вообще форму можно подобрать любую, под свою фантазию. Уже окончательный вариант отделки должен выглядеть примерно так.

Установка

Одноуровневые и многоуровневые перекрытия устанавливаются по одному принципу

Из гипсокартона

Существует 2 вида установки уровневого потолка из гипсокартона:

Сначала устанавливают первый уровень с гипсокартонной обшивкой, затем приступают к монтажу второго уровня. Таким образом повышают звуко- и теплоизоляцию в комнате.
Создание каркасов обоих уровней, затем обшивка обрешётки гипсокартоном.

Важно Если влажность воздуха в комнате превышает 70%, выбирают влагостойкий гипсокартон. Этапы работ

Этапы работ

Определяются с выбором формы, готовят эскизы на бумаге.
Определяются с типом каркаса: дешёвый, долговечный, с больши́м выбором размеров деревянный брус или лёгкий, прочный, простой в установке металлический профиль с множеством форм.
Размечают потолок, перенося эскиз на поверхность.
Устанавливают направляющие и продольные профили основного уровня.
Обшивают основную конструкцию гипсокартоном.
Создают каркас для второго уровня, также обшивают ГКЛ.
Проводят завершающие работы в виде обшивки декоративными элементами из ГКЛ, шпаклёвки поверхности, её покраски.

здесь

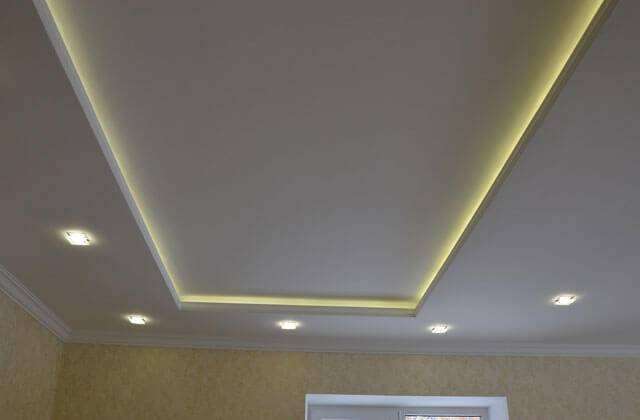

С подсветкой

Обычно такой метод зонирования применяется на кухне. Совет Работы проводят по тому же принципу, что в случае монтажа уровневых потолков без светильников. Когда установлена обрешётка, приступают к вырезанию отверстий под осветительные приборы.

Схемы и эскизы 2-х ярусных перекрытий из гипсокартона

создать дизайн, а затем воплотить его Совет Чертёж выполняется в компьютерной программе или на бумаге с помощью линейки, циркуля, транспортира. Затем рисунок в точности переносят на поверхность. сделать двухуровневый потолок своими рукамиВ чертеже указывают

центр комнаты;
параметры коробов;
радиусы окружностей, место их расположения относительно центра;
при наличии в чертеже сложной кривой создают линии, совмещая дуги окружностей;
отмечаются места расположения осветительных приборов с указанием диаметра отверстия, которое потребуется вырезать в гипсокартоне.

Отмечают:

места нахождения распределительных электрических коробок;
тип и сечение провода, способ подключения приборов;
путь прокладки проводов;
вентиляционные решётки;
отводы и вытяжки.

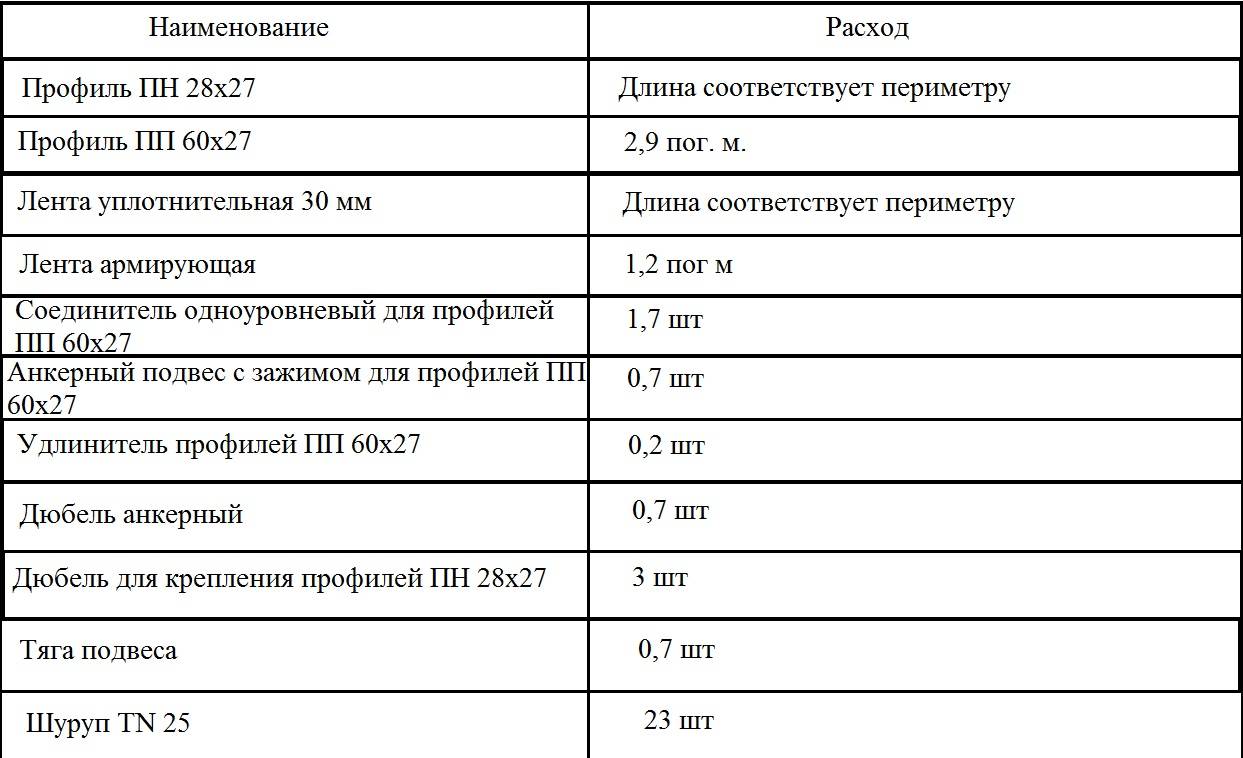

На основании плана производят расчёт расхода материалов и комплектующих

Внимание Закупать гипсокартон нужно на 3–5% больше, чем показали расчёты, учитывая ошибки при монтаже или при расчётах, предусматривающие дополнительный расход материала

Подготовительные работы

Сначала необходимо сделать разметку на потолке.

Находится самый низкорасположенный угол и от него откладывается расстояние вниз. Расстояние расположения гипсокартона от основного потолка зависит от того, какие светильники будут использоваться. Обычно это 10-15 см.

Разметка потолка под каркас.

Для продолжения работ понадобится понадобится лазерный уровень. По нему от метки, оставленной на стене выводится горизонталь по всем стенам и либо прочерчивается маркером, либо малярным скотчем. Это линии размещения профиля ПНП.

Линия для направляющих.

Направляющий профиль ПНП крепится по линиям с шагом крепежей в 50 см. Если длина профиля меньше длины стены, он удлиняется. Можно удлинить профиль с использованием специального удлинителя, можно удлинить внахлест, обрезав с одной стороны первого профиля загибы на внутренних сторонах ножницами по металлу.

Крепление направляющего профиля.

Дальше нужно сделать разметку на потолке. Отбивочным шнуром с красителем из двух углов на потолке отмечаются диагонали.
Под точкой центра нужно поставить лазерный проектор с заданной сеткой в 60 см на 50 см. и очертить получившуюся сетку на потолке.

Сетка на потолке.

Профили крепятся с шагом в 60 см, потому что именно благодаря такому шагу стыки гипсокартона попадут на профиль. Поперечины будут крепиться с шагом в 50 см.
На размеченном потолке отмечаются места для размещения светильников. Светильники должны располагаться на расстоянии от 60 см от стены. Светильники можно располагать в соответствии с индивидуальной задумкой автора, можно в шахматном порядке. Нужно таким образом их разместить, чтобы будущие места креплений не попали на профили и их стыки.

Разметка закончена.

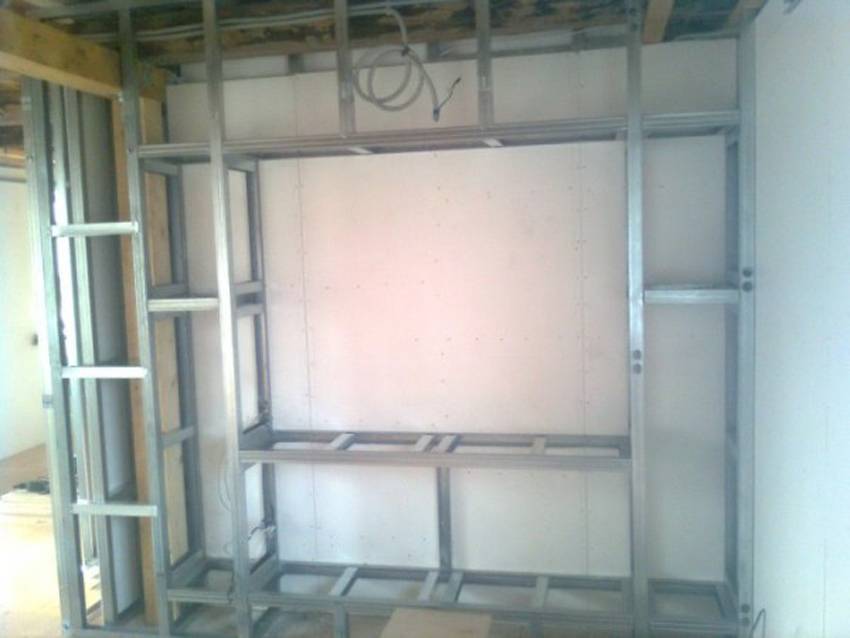

Каркас потолка

Если вы решили сделать нишу из гипсокартона в потолке для скрытой подсветки, то в первую очередь нужно построить каркас из металлического профиля .

Каркас монтируется следующим образом:

Отступите от потолка около 100 мм и проведите по периметру всей комнаты горизонтальную линию. Для этого используйте лазерный или гидроуровень.
Вдоль линии закрепите стартовый профиль к стене.
Вставляйте основной профиль в стартовый и дополнительно закрепляйте его к потолку с помощью подвесов (дистанцеров). Профиль должен быть закреплен с промежутком около 40 сантиметров.
Для придания конструкции жесткости, с помощью соединителей-крабов между основных профилей монтируем перемычки из такого же профиля. Схема крепления показана на фото: Соединение профилей и перемычек с помощью подвесов и крабов
Далее каркас обшиваем гипсокартонными листами с помощью саморезов (см. технологию монтажа одноуровнего потолка ). При резке гипсокартона лучше всего использовать острый строительный нож. Края листов равняются специальным рубанком для гипсокартона и шлифуются наждачкой для удаления мелких сколов и выбоин.

Таким образом, первый базовый уровень потолка готов.

Монтаж ниши для подсветки

Теперь, чтобы создать нишу для скрытой подсветки, приступаем к сооружению второго уровня: Каркас потолка второго уровня

Начертите на первом уровне потолка границу второго.
Отступите 4-6 см (ширина карниза), и закрепите к потолку стартовый профиль (UD).
Ножницами по металлу нарежьте отрезки основного профиля, по длине равные высоте второго уровня. Закрепите их саморезами в стартовую направляющую, они будут играть роль подвесов.
С нижней стороны закрепите еще один стартовый UD профиль на подвесы.
В полученный каркас вставьте основные потолочные профили и соедините их в единую конструкцию.
Выведите необходимые провода и обшивайте каркас так же, как и первый.
Затем производится шпаклевка швов гипсокартона. шляпок саморезов и всей остальной площади. При шпаклёвке самое главное добиться идеально ровной поверхности, иначе краска проявит все ямки и неровности. Во время шлифовки пыль следует удалять при помощи пылесоса. Для защиты швов от трещин используют стеклохолст «паутинка». Паутинку следует так же зашпаклевать и зачистить. Только после этого можно наносить краску. Потолки обычно красятся в два или три слоя, в зависимости от качества краски. Перед покраской наносится грунтовка.

Если выступающий карниз получился небольшим, можно по его периметру приклеить на жидкие гвозди узкую полоску из гипсокартона, которая будет скрывать светодиодную ленту.

Инструменты и материалы для работы

Набор инструментов:

лазерный уровень;
угольник;
рулетка;
карандаш;
отвертки;
шуруповерт;
перфоратор;
острый нож;
рубанок для снятия фаски;
валик;
широкая кисть;
набор шпателей;
ножницы по металлу.

Из материала пригодятся:

профили из металла;
ГКЛ;
подвесы;
метизы (дюбеля, саморезы);
лента-серпянка, лучше с обратной клеящей стороной;
провода, выключатели, гофротрубы;
осветительные приборы;
грунтовка глубокого проникновения;
шпаклевка;
декоративная отделка;
клей для ГКЛ.

Все работы будут вестись на высоте, поэтому пригодится стремянка или прочная основа. Листы ГКЛ пылят и осыпаются при работе, средства индивидуальной защиты не помешают.

Монтируем подвесной потолок из гипсокартона своими руками с подсветкой: Пошагово
