Как укладывать кладочную сетку для кирпича правильно? Размеры – Обзор

Характеристики и параметры продукции

От размера ячеек зависит стоимость продукции

Также важно учитывать и вес. Размер указывается записью типа 50х50х4, где первая цифра является показателем ширины ячейки, вторая – высоты, а третья говорит о диаметре используемой проволоки

Стоить отметить, что указанный размер проволоки является самым популярным. Это связано с тем, что при использовании таких сеток не тратится большое количество материала. При этом все конструкции являются достаточно прочными и имеют небольшой вес. Они часто используются при создании стен из кирпича и бетонных блоков. Также при помощи сеток такого типа можно заливать стяжку пола.

Также часто встречаются изделия размером 25х25х3 мм и 40х40х3 мм. Композитные материалы отличаются меньшими размерами. Часто используемые конструкции из проволоки имеют размеры 10х10х2 мм. Кроме этого, стоит учитывать и расход материала. Этот показатель считается в кубических метрах. Стоит отметить, что приобретается кладочная сетка в рулонах.

Как рассчитать нужное количество сетки

Количество кладочной сетки для кирпича определяется конкретно для каждого объекта. Для вычисления ее количества потребуются следующие данные:

• периметр кирпичных стен, для которых требуется армирование сеткой (L);
• ширина возводимой кладки для этих стен (B);
• количество армируемых рядов (N).

Используя указанные данные, можно определить площадь армирования:

L · B · N = S (м2).

Полученное значение и будет площадью сетки, которая потребуется для армирования стен конкретного объекта. К примеру, кладочная сетка STRECK 15-Zn W-300 имеет ширину 3 м и длину 20 м, т. е. ее площадь составляет 60 м2. Если это значение будет равно или больше полученной площади армирования (S), то такого рулона хватит для выполнения работ, если меньше – материала потребуется больше. Для получения более точных данных можно воспользоваться помощью в расчете материала.

Обратите внимание: сетку необходимо брать с запасом хотя бы 10%, поскольку небольшая ее часть уходит на обеспечение нахлестов, требуемых ГОСТом

Способы армирования их особенности выполнения

Начинающему строителю важно научиться разбираться в приемах усиления, выбираемых в зависимости от особенностей возводимой конструкции, а также действующих на неё нагрузок. Согласно этому показателю возможно использование таких вариантов:

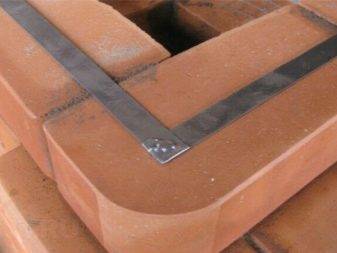

1. Поперечное усиление.
2. Продольное армирование.
3. Вертикальное упрочнение.

Независимо от выбранного способа усиления обязательно проводятся подготовительные операции. Они сводятся к подготовке всех востребованных материалов, а именно:

• Мягкой проволоки, необходимой для вязки арматуры.
• Металлических уголков.
• Сетки с подходящими по типоразмеру ячейками.
• Прямоугольных планок и прутков.
• Стальных стержней.
• Покрасочного состава по металлу.

К особенностям предстоящих операций относят допустимость применения только одного типа упрочняющих узлов. Использовать сетку одновременно со стержнями нежелательно. Рассмотрим подробнее, что представляет собой каждый из способов армирования кладки. Какие они имеют технологические особенности.

Поперечное усиление: функция и специфика выполнения

Это вид упрочнения востребован в ситуациях, когда возникает необходимость в противодействии поперечным растягивающим усилиям при сжатии кладки. Он используется при обустройстве наружных стен, перегородок, а также одиночных колонн.

Для этого варианта усиления допускается раздельное применение строительной арматуры, диаметром 3-8 мм, и сетками, которые отличаются формой ячеек, бывают:

• Квадратной формы.
• Прямоугольного вида.
• В виде зигзага.

Для изготовления сеточной арматуры в первых 2-х случаях используется проволока толщиной 3-8 мм. Шаг для ячеек берется в зависимости от типоразмера прутка (от 3 до 12 см).

Сетка при данном виде усиления монтируется через каждые 5 рядов. В ситуации, когда используются стройматериалы большего размера и веса — через 4 рядка. Для армирования кладки из керамического камня, сетку следует укладывать через каждый 3-ий ряд. Концы сетки обязательно выводятся наружу на 2-3 мм, для контроля наличия усиления при ведении кладки. По завершении работ выступающие части обрезаются, либо штукатурятся.

Армирующая сетка может изготавливаться и в виде зигзагообразных ячеек, интервал между которыми составляет порядка 5-10 см. Его точное значение зависит от толщины прутков, которая редко превышает 5-8 мм. В соответствии с инструкцией по поперечному усилению сетка кладется через 2 ряда кирпичной кладки.

Для армирования лицевой кирпичной кладки, следует использовать сетку или арматуру изготовленную из стойких к коррозии материалов. Это может быть, сталь покрытая антикоррозионным материалом, или сетка из композитной арматуры, например базальтовая.

Наличие или отсутствие защитного покрытия

Покупая именно стальную кладочную сетку уделяйте внимание не только марке стали, но и наличию или отсутствию защитного покрытия. Большинство нормативных документов указывает на необходимость наличия защитного слоя

То есть они прямо обозначают, например, использование только оцинкованной кладочной сетки. Минимум могут сетку по мере необходимости покрасить. По нормативным документам используется цинкование и нанесение полимерных материалов.

Если брать оцинкованную сетку, то среди основных технологий нанесения слоя цинка отметим такие виды цинкования:

• гальваническое (электролизное, в среде электролитов);
• горячее (путем окунания в расплавленный цинк);
• термодиффузионное (шерардизация, в специальной печи при высоких температурах, зачастую при дополнительном вращении);
• холодное (краска или грунтовка с повышенным содержанием цинковой пудры (до 98%), которая наносится на поверхность сетки распылителем).

Оцинкованная кладочная сетка устойчива к образованию коррозии, в этом ее главное преимущество. Гальваническое, горячее и термодиффузионное цинкование выполняется в производственных условиях. Холодное цинкование осуществляется подручными средствами. Порой это дополнительная услуга, выполняемая по желанию заказчика. Она предоставляется наряду с такими услугами как резка и изготовление по индивидуальным требованиям.

Второй способ защиты кладочной сетки – нанесение слоя полимеров. Они используются различные. Зачастую полиуретан, поливинилхлорид и многие другие. Полимерное покрытие тоже наносится с использованием нескольких технологий, таких как:

• окунание сетки в расплав полимера;
• путем нанесения жидкого полимера валковым методом (Coil Coating);
• с использованием электростатического метода и напыления полимера, находящегося в порошкообразном состоянии;
• ряда других способов.

Очень редко, но встречается и комбинированное покрытие кладочной сетки.

https://youtube.com/watch?v=9OCKLiFnMcE

Сетка для кладки оцинкованная и черная в картах

Черная сетка для кладки из проволоки ВР-1 в картах. Сетка кладочная оцинкованная.

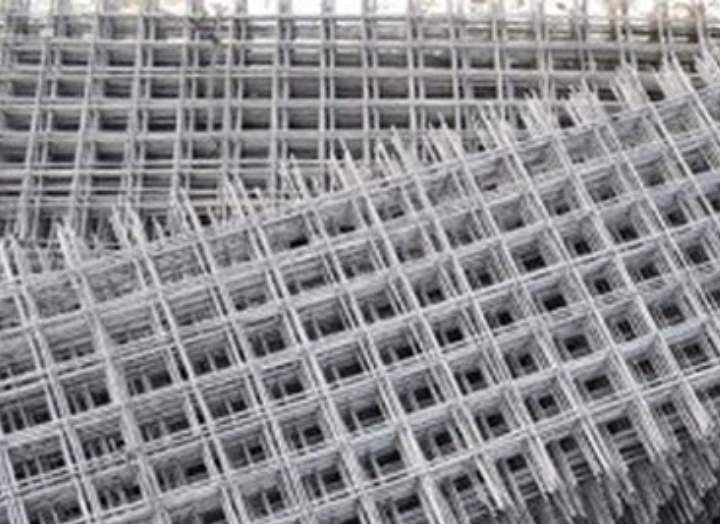

Сетка для кладки — это стальная сварная сетка из рифленой проволоки для армирования ЖБК по ГОСТ 6727-80. Изготовление такой сетки осуществляется методом точечной контактной сварки на специальных станках.

Выпускается в картах или, реже, в рулонах. Размеры карт: ширина — от 0,2 до 2,0 м., длина — от 0,5 до 6 м.

Сетка применяется не только для кирпичной кладки, но и для:

проведения облицовочных работ

изготовления решеток систем вентиляции

изготовления каркасов теплиц, парников и т.д.

сооружения различных заборов и ограждений

Для заборов обычно применяется оцинкованная сварная сетка в картах шириной 2-3 м. Возможно изготовление оцинкованной сетки двух видов: из оцинкованной проволоки или полностью оцинкованная гальваническим методом.

Вес, размеры ячейки и карт (рулонов) сетки для кладки:

Ячейка, мм	Карта, Рулоны, м	Вес кладочной сетки, кг/кв.м.
50х50х3	0,35х2; 0,5х2; 0,6х2; 0,35-0,64х2-3,0	1,90
50х50х3	0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15	1,90
50х50х4	0,35х2; 0,5х2; 0,6х2; 0,35-0,64х2-3,0	3.45
50х50х4	0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15	3,45
50х50х5	0,35-0,64х2	5,00
50х75х3	0,35х2; 0,5х2; 0,6х2; 0,35-0,64х2-3,0	1,65
50х75х3	0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15	1,65
50х75х4	0,35х2; 0,5х2; 0,6х2; 0,35-0,64х2-3,0	2,90
50х75х4	0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15	2,90
50х100х3	0,35х2; 0,5х2; 0,6х2; 2х1,5; 2х3; 0,35-0,64х2-3,0	1,45
50х100х4	0,35х2; 0,5х2; 0,6х2;2х1,5; 2х3; 0,35-0,64х2-3,0	2,65

Примечание: приведены не все размеры производимой сетки. По заказу клиента возможно производство сетки других размеров.

Оформить заказ на оцинкованную и черную сетку вы можете наших менеджеров.

metallmetiz.ru

Использование сетки

Стальная кладочная сетка по своим техническим характеристикам является самой востребованной при монтажных работах в строительстве зданий, в основном её используют в нижеописанных случаях.

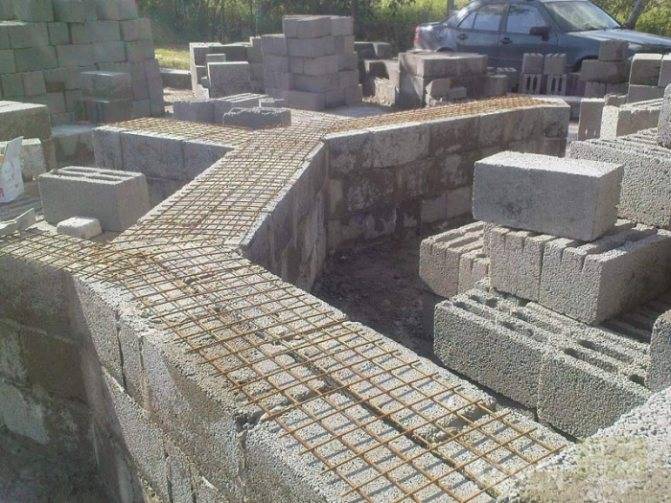

Стальная кладочная сетка при армировании кладки стен из кирпича

Как основной несущей конструкции, так и облицовке стен. Она прокладывается через каждые 3 ряда кирпичной кладки в раствор.

Применяется сетка из проволоки толщиной 3 мм или 4 мм, ячейки размером 50х50 мм или 50х100.

Используют два основных способа армирования: горизонтальное укрепление и вертикальное устройство сетки. Последний способ применяется для усиления колонн и простенков, как самых слабых звеньев здания.

Полосы необходимых размеров вырезаются из цельных листов в соответствии с шириной стены, но допускается выход прожилин из кладки внутрь помещения.

Это действие подразумевает два результата; визуальное подтверждение применения сетки при заключении акта скрытых работ, и в дальнейшем отрезки участвуют в армировании слоя штукатурки.

Армирование кладочной сеткой не только усиливает прочность стены, но и производится равномерное перераспределение весовой нагрузки на фундамент здания. Тем самым опосредственно увеличивается срок эксплуатации сооружения.

В сейсмоопасных районах уменьшается риск фатальной деформации постройки.

Кладочная сетка применяется при выполнении монолитных работ и изготовлении стяжки для предотвращения растрескивания большого массива бетона перед укладкой плитки.

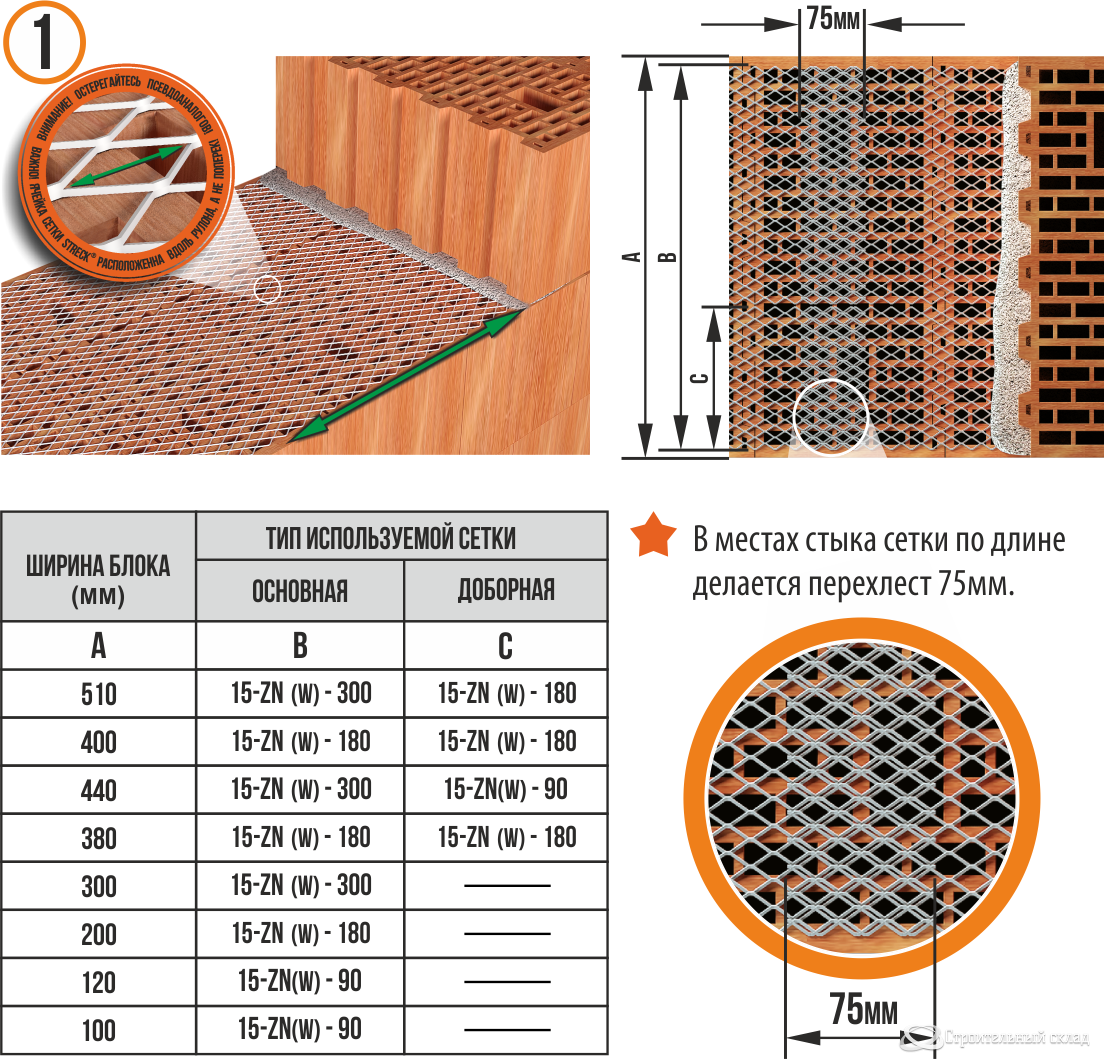

Для кладки керамических блоков можно применить базальтовую сетку

Она легче по весу, а по остальным параметрам не уступает стальному армированию.

Нюанс в том, что прочность базальтового волокна зависит от диаметра жилы, равный параметр со стальной сеткой с проволокой в 3 мм достигается большим диаметром базальтовых жил, 6 мм.

А при постройке стен из керамических блоков максимальная толщина шва разрешается до 8 мм. Сам блок является пустотелым и лёгким по весу, поэтому можно использовать базальтовую кладочную сетку с большей толщиной прожилин. Она в несколько раз легче и поддаётся коррозии.

При возведении элементов здания ненесущих весовой нагрузки применяют полимерную сетку

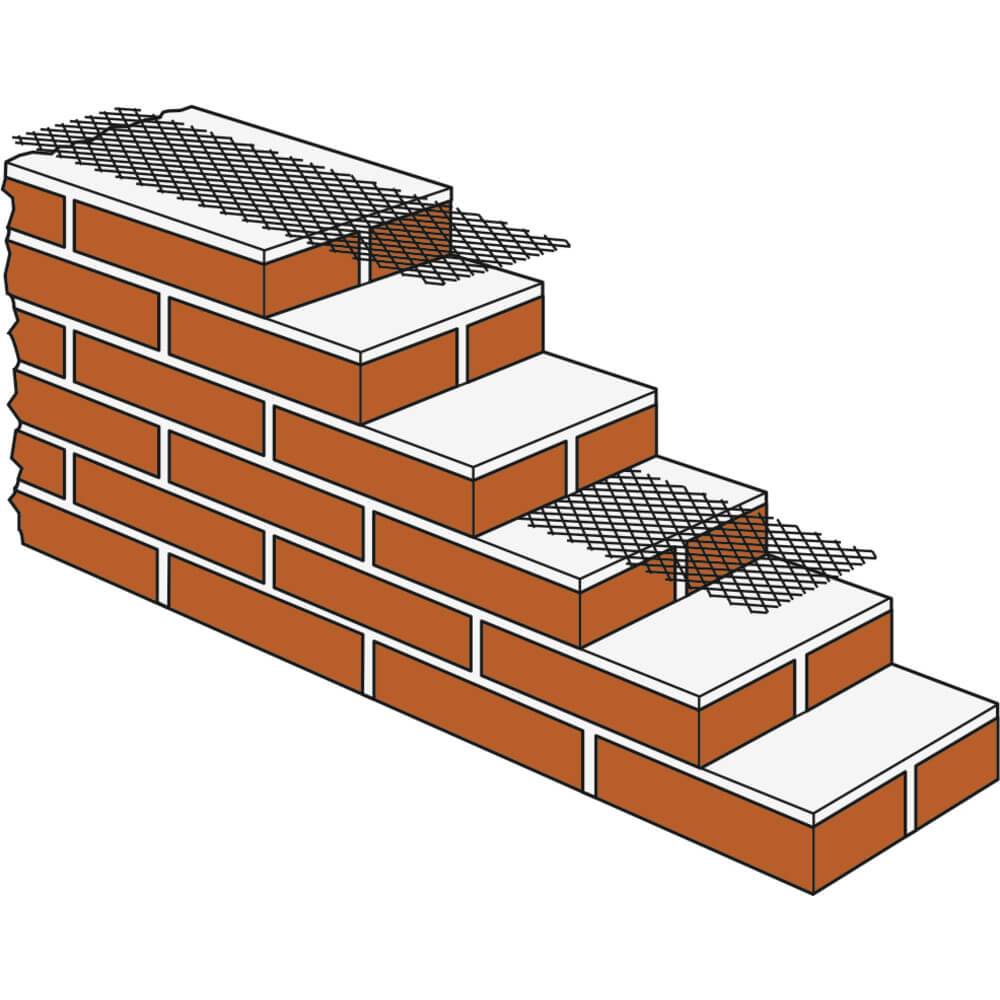

Она прокладывается в кирпичной кладке через каждые 5 рядов, обеспечивая необходимую прочность стене. Её применяют для возведения межкомнатных перегородок и стен санузлов.

Назначение

Сетка кладочная из арматурной проволоки или композитных материалов способствует защите от растрескивания и разрушения различных конструкций. Появление трещин на поверхности чаще всего говорит о необходимости проведения ремонта всей конструкции, а не только внешнего слоя. Сетка кладочная 50х50х4 предотвращает появление таких проблем. Следует помнить, что описываемую продукцию нельзя использовать в качестве полноценного арматурного каркаса. Согласно ГОСТу сетка кладочная используется при армировании строений из кирпича или при совершении отделочных работ. Использовать ее при создании фундамента не стоит.

Применяются описываемые изделия в следующих случаях:

• создание строений из кирпича или бетонных блоков;
• отделка большой площади штукатуркой;
• создание стяжки;
• возведение каменных стенок, дорожек или других подобных конструкций.

Во время выбора определенного типа конструкции из проволоки следует учитывать условия эксплуатации. Если создается стяжка пола, необходимо применять изделия из металлической проволоки. В случае когда необходимо нанести слой штукатурки, можно использовать полимерную кладочную сетку 50х50х 3.

Резюме

Как видно, использование сетки в некоторых случаях является необходимостью

При этом важно не только правильно подобрать материал, из которого она изготовлена, но также и ширину ячейки, которая позволит обеспечить требуемую прочность. При использовании стоит учитывать строительные нормы и стандарты. Сетка в большинстве случаев поставляется в рулонах, поэтому ее предварительно разматывают и режут на подходящие части

Для металлических решеток с небольшим диаметром прута можно использовать ножницы по металлу. В большинстве случаев помогает справиться болгарка. Укладывать решетку необходимо в плотных перчатках. Это позволит избежать получения травм от острых заусенцев, которые могут присутствовать. При работе с режущими инструментами при подгонке сетки, следует соблюдать правила безопасности и надевать средства индивидуальной защиты, важнейшим из которых являются очки

Сетка в большинстве случаев поставляется в рулонах, поэтому ее предварительно разматывают и режут на подходящие части. Для металлических решеток с небольшим диаметром прута можно использовать ножницы по металлу. В большинстве случаев помогает справиться болгарка. Укладывать решетку необходимо в плотных перчатках. Это позволит избежать получения травм от острых заусенцев, которые могут присутствовать. При работе с режущими инструментами при подгонке сетки, следует соблюдать правила безопасности и надевать средства индивидуальной защиты, важнейшим из которых являются очки.

Важные моменты

В обычных условиях эксплуатации здания сетку располагают в стене через каждые 5 рядов. При выполнении работ руководствуются такими основными правилами:

1. В случае использования кирпича с габаритами, превышающими обычные можно устанавливать 1 слой в 4 ряда.
2. Концы прутков оставляют выступающими из кладки на 2 – 3 мм для контроля правильности исполнения готовой стены. После окончания работ по армированию перегородок из кирпича выступающие отрезки удаляют, все швы в месте выхода проволоки закрывают раствором штукатурки или клея при облицовке плиткой.
3. Чтобы не допустить коррозии от доступа влажного воздуха, металлическую сетку утапливают в цементный раствор не меньше чем на 2 мм со всех сторон. Минимальное расстояние между кирпичами получится около 14 мм, из них 5 мм на толщину сетки.
4. Для колонн в районах с повышенной сейсмической активностью нагруженных перегородок (для уменьшения их толщины) проводят вертикальное армирование кирпичной кладки отдельными стальными стержнями класса АI, АII, сечением 3 – 8 мм. Расстояние между ними не должно быть больше Ø арматуры: при наружном армировании – в 15 раз, при внутреннем варианте – в 25 раз.

Дополнительная прочность фундамента столбов обеспечивается арматурным каркасом или металлическим столбом. Кирпичная кладка ведется вокруг них. Сооружать пустотелые несущие конструкции по строительным нормам недопустимо. Прочность таких пустых столбов очень низкая, нарушение их целостности может отрицательно повлиять на прочность всего здания.

Вопрос по армированию железнобетонных стен рассматривается в другом материале на нашем сайте.

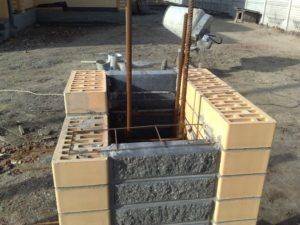

Усиленное вертикальное армирование ответственных конструкций выполняется арматурой Ø 10 – 15 мм. Для тяжелых зданий из нескольких этажей сечение может быть больше 30 мм. В таком случае устраивают  горизонтальную обтяжку из стального уголка.

Ознакомиться с тем, как работает арматура в кладке можно, посмотрев видео:

Разновидности сетки

Сетку для проведения кладочных работ и армирования бетонных конструкций можно классифицировать по материалу в основе и назначению. На выбор вы можете предпочесть сетку для газобетона. Она предназначается для снижения растягивающих нагрузок. Газобетон не обладает достаточной механической прочностью, кроме того, он склонен к возникновению трещин, если не использовать сетку.

Важно перед началом работ выбрать армирующий материал, учитывая некоторые условия применения. Например, если в строительстве используются блоки с размерами равными 625 x 400 x 250 мм, то армирование не является обязательным

Это верно, если прочность блока соответствует классу В3,5. А вот если строительство ведется из двух 200-мм блоков, то армирование необходимо. Сетка располагается через каждые 4 ряда на клей или раствор.

Когда стены возводятся из крупноформатных изделий и облицовываются кирпичом, то сетка тоже используется. В продаже вы можете найти две разновидности сетки для газобетонных блоков, первая – это стальная кладочная сетка с квадратными ячейками, сторона которых равна 50 мм. Диаметр используемой проволоки должен быть равен 3 или 4 мм.

Вторая разновидность – это композитная стеклопластиковая сетка, для изготовления которой используются стеклопластиковые или базальтопластиковые стержни. Они укладываются перпендикулярно друг другу и соединяются проволочными хомутами.

Продольный

Этот вариант армирования делится на внутренний и внешний, а элементы внутри кладки располагаются в зависимости от местонахождения упрочняющих частей. Часто для этого вида армирования тоже дополнительно используются стержни диаметром 2-3 мм, устанавливаются они на расстоянии 25 см друг от друга. Можно также применить и обычный стальной уголок.

Чтобы защитить такие элементы от воздействия негативных факторов, рекомендуется прикрывать их слоем раствора толщиной 10-12 мм. Монтаж армирующих элементов производится через каждые 5 рядов кирпича или по иной схеме, в зависимости от особенностей кладки. Чтобы предотвратить смещение и деформацию стержней, их необходимо дополнительно крепить к кирпичам. Если предполагается существенная механическая нагрузка на сооружение в процессе его эксплуатации, то возможен вариант укладки армирующих компонентов через каждые 2-3 ряда.

Выбор сетки по конкретной ширине

Здесь опираются на ширину, которой обладает стена, требующая отделки.

В зависимости от конкретных показателей в том или ином случае результаты будут следующими:

1. При кладке в два с половиной кирпича и ширине 630 миллиметров достаточно метрового рулона сетки 50 на 50 на 2. Потом проще будет резать листы на необходимые размеры.
2. Кладка в два кирпича, с 500-миллиметровой толщиной. Сетка будет тоже с 500-миллиметровой толщиной.
3. Полтора кирпича с шириной в 380 мм. Сетка приобретается шириной на 500 миллиметров. Перегородку делают из кусков, остающихся после разрезания.
4. Однокирпичная кладка, с показателем в 250 миллиметр. Толщина сетки должна находиться в тех же пределах.
5. Кладка в полкирпича с шириной в 120 мм – тогда сетка должна иметь толщину 250 миллиметров. Её просто разрезают пополам.

Наличие или отсутствие защитного покрытия

Покупая именно стальную кладочную сетку уделяйте внимание не только марке стали, но и наличию или отсутствию защитного покрытия. Большинство нормативных документов указывает на необходимость наличия защитного слоя

То есть они прямо обозначают, например, использование только оцинкованной кладочной сетки. Минимум могут сетку по мере необходимости покрасить. По нормативным документам используется цинкование и нанесение полимерных материалов.

Если брать оцинкованную сетку, то среди основных технологий нанесения слоя цинка отметим такие виды цинкования:

• гальваническое (электролизное, в среде электролитов);
• горячее (путем окунания в расплавленный цинк);
• термодиффузионное (шерардизация, в специальной печи при высоких температурах, зачастую при дополнительном вращении);
• холодное (краска или грунтовка с повышенным содержанием цинковой пудры (до 98%), которая наносится на поверхность сетки распылителем).

Оцинкованная кладочная сетка устойчива к образованию коррозии, в этом ее главное преимущество. Гальваническое, горячее и термодиффузионное цинкование выполняется в производственных условиях. Холодное цинкование осуществляется подручными средствами. Порой это дополнительная услуга, выполняемая по желанию заказчика. Она предоставляется наряду с такими услугами как резка и изготовление по индивидуальным требованиям.

Второй способ защиты кладочной сетки – нанесение слоя полимеров. Они используются различные. Зачастую полиуретан, поливинилхлорид и многие другие. Полимерное покрытие тоже наносится с использованием нескольких технологий, таких как:

• окунание сетки в расплав полимера;
• путем нанесения жидкого полимера валковым методом (Coil Coating);
• с использованием электростатического метода и напыления полимера, находящегося в порошкообразном состоянии;
• ряда других способов.

Очень редко, но встречается и комбинированное покрытие кладочной сетки.

Маркировка согласно действующему ГОСТу

Техническими характеристиками, регламентированными ГОСТом, имеются у любого строительного материала и объекта. Кладочная сетка не стала исключением из правил.

Универсальная маркировка состоит из нескольких компонентов, у каждого из которых своё значение:

• B.L – длина и ширина, измеряемые в сантиметрах.
• Dy/Dy1 – Диаметры, характерные для сеточных стержней. Вместе с ними могут указывать, какой сплав применяют в том или ином случае.
• C – вид поставки.
• X – группа изделия. Первые три из них лёгкие, остальные причисляют к тяжёлым.

В обоих действующих стандартах описывают сетку, учитывая общие технические условия.

Виды армирования

Различают два варианта армирования – продольное и поперечное. Стержни воспринимают на себя удлиняющие усилия, предотвращая разрушение стенового материала от воздействий на растяжение и извив, повышая несущую способность кладки. Столбы и стены армируются пересекающей сетчатой арматурой.

Вид армирования зависит от схемы работы стены:

• при работе на сжатие предполагается вертикальное, как в колоннах, армирование;
• если преобладают нагрузки изгибающие – выполняется горизонтальное армирование, по подобию плит;
• в случае одновременного воздействия разнонаправленных нагрузок, армирование проводится для преобладающих.

Сетка имеет продольные и поперечные стержни, что позволяет компенсировать большинство видов нагрузок.

Продольное армирование часто выполняет дополнительные функции, например, служит основой для нанесения штукатурного слоя либо других материалов внешней и внутренней отделки. Продольное усиление различается по ориентации элемента по отношению к стеновой поверхности, оно может быть вертикально или горизонтально расположенным.

Несущая способность стены или перегородки увеличивается при правильно рассчитанном укреплении кладки сеткой либо проволокой в горизонтальной плоскости, а также обеспечивает надёжную связь лицевой кладки и забутовочного слоя.

Армирование служит для сохранения целостности строения, поэтому важно выбрать правильный способ расположения армирующих поясов с учётом весовых, ветровых, снеговых и, иногда, сейсмических нагрузок в конкретном месте строительства. Как правило, все перечисленные исходные данные служат основой проектных решений по выбору вариантов армирования

Варианты сеток для кирпичной кладки, соответствующих ГОСТу

С началом действия в 2021 году ГОСТ Р 57265-2016, у потребителя появилась возможность приобретения армирующих материалов (помимо металлических) из полимерных композитов гарантированного качества – стеклокомпозитного (ССК) и базальтокомпозитного (СБК). В стандарте исчерпывающе описаны требования к армирующей продукции из материала XXI века – базальта.

Базальтовая сетка для армирования кладки, соответствующая ГОСТу, теперь может беспрепятственно применяться в строительстве объектов любого назначения (гражданского, промышленного, военного) и типа – здания, сооружения, мосты и др.

В ГОСТе указано, что базальтовый армирующий материал может изготавливаться в рулонах, длина полосы в которых ограничена только общим весом – не более 50 кг для ручной погрузки. Для металлической сетки, в соответствии с ГОСТ 23279-85, длина полосы не может быть больше 9 м, так как осложняется транспортировка и применение материала.
