Как сделать монтаж системы поверхностного водоотвода? Обзор и Инструкция

Бетонные лотки

Материалами для изготовления бетонных лотков служат различные смеси, армированные стекловолокном, полимербетоном и стальной проволокой. Метод производства – вибрационное литье, при котором отлитую, но не застывшую форму погружают на специально оборудованный стенд.

Бетонные лотки очень прочны, особенно в сравнении с типовыми железобетонными конструкциями. Используются лотки из бетона по-разному: из них можно сделать как домашнюю систему водоотведения, так и дренаж для автодорог.

Размеры бетонных лотков:

длина – 0,5 – 4 м;
ширина – 0,14 – 0,43 м;
высота – 0,15 – 0,88 м;
диаметр может варьироваться, но не может быть меньше показателя DN 100.

Точные размеры лотков определяются для конкретных случаев или по стандартам той или иной отрасли.

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
Количество воронок и сливов определяется количеством стояков.
Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
На каждый скат ставиться по две заглушки на лоточную конструкцию.
На каждый стояк устанавливается по два отвода.
Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м²	Диаметр жёлоба, мм	Диаметр трубы, мм
до 30	90–100	75
30–50	100–120	87
50–125	120–150	100
больше 125	150–200	110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

ножовка по металлу;
ножницы по металлу;
перфоратор для сверления стен под крепление стояков;
шуруповёрт
длинный шнур, рулетка, карандаш;
уровень, отвес;
плоскогубцы;
киянка, молоток;
стремянка.

Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя. Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.

Где обязательно нужна ливневая канализация

В первую очередь, в дождевой канализации нуждаются:

коттеджные поселки;
места скопления автотранспорта (АЗС, транспортные базы, гаражи, стоянки);
гипермаркеты;
складские комплексы;
заводы и фабрики.

Кроме того, в обязательном порядке ливневой канализацией должны оснащаться места, где сточные воды (из атмосферных осадков) могут быть загрязнены продуктами нефтехимии и иными веществами при смывании их с дорог, площадок и различных устройств. Использование дождевой канализации на таких объектах позволяет защитить водоемы и почву от производных технических масел и бензина.

Материалы, из которых изготавливаются элементы дренажных систем

Для дренажных конструкций, как правило, используют пластиковые или асбестоцементные трубы. Такие трубы должны содержать необходимые для фильтрации отверстия. В случае с асбестоцементными трубами отверстия проделываются самостоятельно.

Самой популярной является дренажная конструкция из пластмассы. Рассмотри её положительные качества:

простота сборки;
небольшая масса конструкции;
удобна в транспортировке;
обладает высокими антикоррозийными качествами;
устойчива к агрессивным химическим соединениям;
легко очищается от мусора;
гладкие стенки пластиковых труб препятствуют отложениям на них солей;
долгий срок службы (до 50 лет).

Для любого типа дренажной сети можно применять полимерные трубы

Но пластиковые конструкции имеют слабую сопротивляемость к большим нагрузкам, поэтому их установка должна соответствовать определённым условиям, которые диагностируются до монтажа.

Особенности установки линейного водоотвода

Лучше всего линейный водоотвод подходит для равнинной поверхности, на территории которой вода не имеет возможности стекать в предназначенные для этого места, а рассредоточивается по всему участку. Устранить эту неприятную ситуацию можно путем установки набора желобов с решетками, предназначенных для недопущения попадания крупного мусора.

Расположенные по всей территории участка каналы выступают в роли дождеприемников и трубопроводов. Пескоприемники отвечают за фильтрацию дождевой воды от различного мусора – земли, мелких камешков, песка. Устанавливают пескоприемники перед канализацией, так как эта превентивная мера защищает последнюю от засорения.

Еще одним важным элементом системы поверхностного водоотвода являются придверные поддоны, которые используются для чистки подошвы обуви. Газонные решетки эффективно отводят воду с участка. Укладывать лотки в траншеи следует с уклоном 5˚. Определить правильность уклона можно пустив мощную струю воды. Если поток воды начнет беспрепятственно двигаться к дождеприемнику, значит уровень уклона определен верно.

Укладку водоотводных лотков рекомендуется проводить по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке, то есть защитит их песчаные подсыпки от переувлажнения, а значит от последующей неустойчивости и трещин.

Монтаж водоотводных лотков своими руками

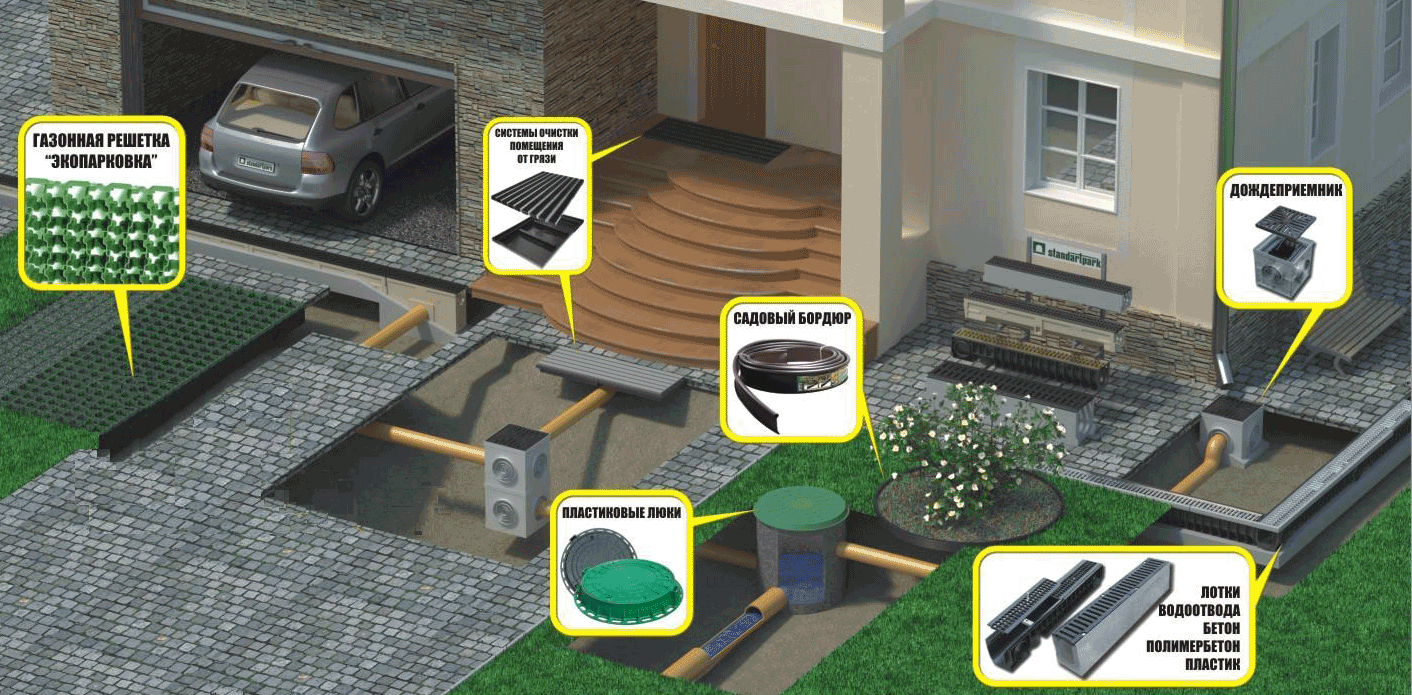

Комплексная система водоотвода

Комплексный водоотвод включает в себя:

систему водоотвода с кровли,
поверхностный водоотвод,
внутренний отвод воды,
систему отвода грунтовых вод,
дренажные канавы.

Другими словами комплексный водоотвод состоит из всех систем сбора воды.Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т.п.

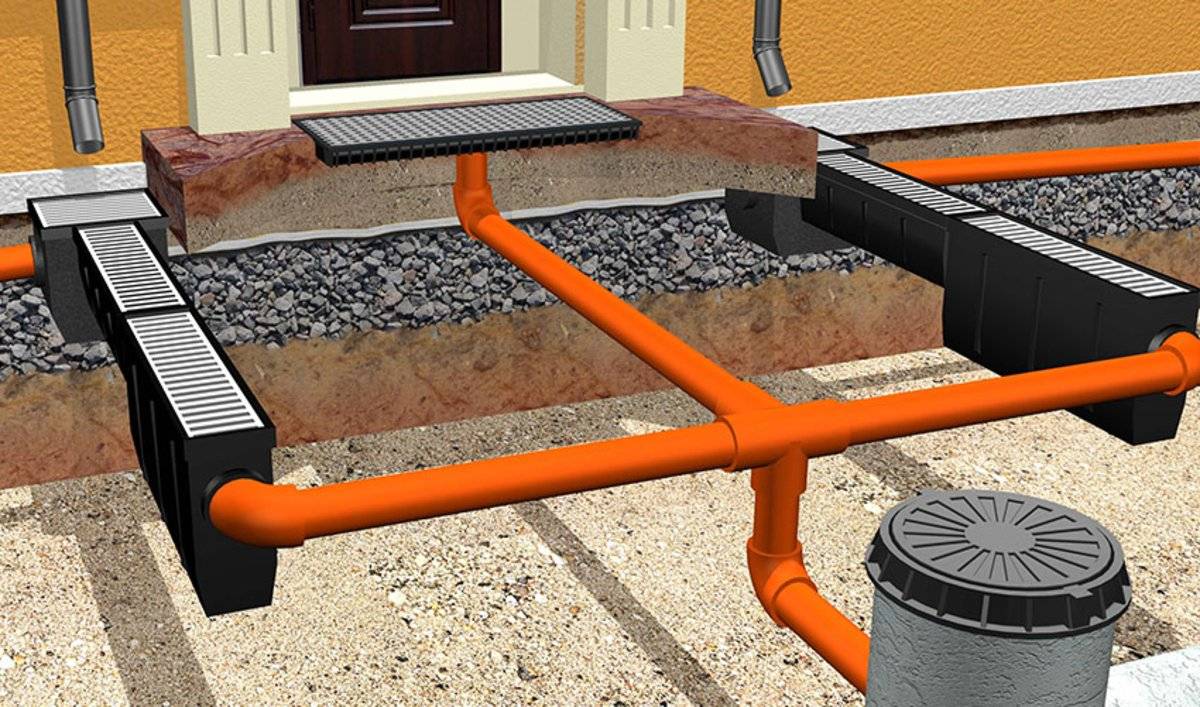

Установка водоотводных лотков

Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.

Траншея по размеру должна быть шире лотка. В готовый ров следует засыпать щебень с песком. Сверху поставить лоток.

Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.

Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.

Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .

Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.

Щелевые лотки идеально подходят для установки между плиткой тротуара, во всех местах где хорошо соблюсти эстетический вид и избежать на поверхности бросающиеся в глаза отверстий.

Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.

Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.

Места стыков обрабатываются герметиком.Траншея должна быть шире лотка. Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.

Любые виды лотков устанавливаются под уклоном.Материал изготовления водоотводной системы выбирается в соответствии с ее предназначением.

Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.

Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.

Типы дренажных систем

Дренажный водоотвод

Сегодня используется два основных их вида. Первый – это глубинный, а его задача заключается в понижении уровня грунтовых вод. Вторая разновидность представляет собой поверхностный дренаж, предназначенный для сбора воды с тротуаров, дорог, газонов, дачных или садовых участков. О применении подобных решений будет рассказано ниже, а здесь мы рассмотрим две системы поверхностного водоотвода.

Первая представляет собой линейный дренаж, который используется в тех случаях, когда нужно собрать много воды с большой площади. Например, с бетона крупных аэродромов, транспортных терминалов или с покрытия улиц. Для того чтобы подобная система работала в полную силу нужно создавать поверхности, имеющие небольшой уклон по направлению к дренажной решетке. Случайный прохожий даже не обратит внимания на подобный перепад, однако вода будет стекать.

Когда сбор воды нужен не на большой площади, а на малом участке лучше использовать другой подход к решению этой проблемы. Обычно подобные конструкции являются частью общей дренажной системы, и монтируются под водосточные трубы и в других местах, где может скапливаться вода. Такие зоны, как террасы, въезды в гараж и входные группы построек могут создаваться с использованием обоих типов дренажа. Поверхностный водоотвод в этом случае дополняет линейный.

Водоотвод дождевой воды от дома: глубинный дренаж

Самый простой вариант глубинного дренажа – открытая канава, вырытая с уклоном в сторону конечного водоприемника (оврага, болота, пруда, озера).

Чтобы канавы не мешали передвигаться по участку, их заполняют битым кирпичом, камнем, щебнем или аналогичными материалами.

Дренажные канавы копают по периметру участка. Их ширина составляет 0,5 м, а глубина – 0,6-0,7 м. Стенки канавы скашивают под углом 20-30°.

Воду отводят в сточную канаву, общую для нескольких участков. Такой дренаж обходится дешево, но не лишен недостатков. Он недолговечен, и его трудно устроить, не повлияв на ландшафт участка. Наполнитель быстро заиливается, и работа системы ухудшается. Открытый дренаж не используют вблизи дорог из-за возможных просадок грунта.

Закрытый дренаж

Он не нарушает вид участка и позволяет использовать почву для устройства газонов, посадки растений и возведения легких бесфундаментных построек. Для закрытого дренажа прокладывают траншею глубиной 0,7-1,5 м и шириной 0,5 м.

Ее выкапывают с небольшим уклоном в сторону естественного водотока или дренажного колодца. Дно траншеи выстилают песком и мелким щебнем на высоту 10 см. Слой засыпки выравнивают в соответствии с рекомендованным углом наклона (5 мм/м) и трамбуют. На подготовленную подушку укладывают дренажные трубы.

Траншею наполовину засыпают щебнем так, чтобы водопропускающий слой щебня окружал трубопровод со всех сторон. Сверху насыпают гравий, землю, извлеченную при рытье траншеи, а поверх нее укладывают слой дерна.

Чтобы уменьшить трудоемкость работ, дренажные трубы и трубы ливневой канализации часто прокладывают параллельно в одной траншее.

Обычно к центральной дренажной трубе прокладывают несколько боковых. Центральная труба собирает воду из примыкающих к ней и отводит ее за пределы участка или в дренажный колодец. Дренажные колодцы устраивают, когда нет достаточного уклона и места для отвода воды.

Монтаж

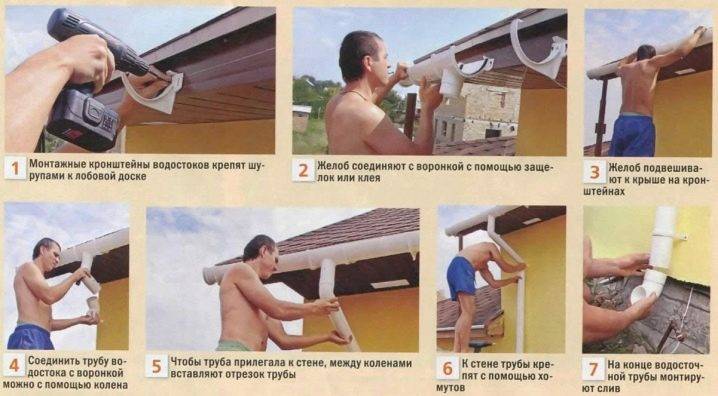

Установка водосточной системы состоит из нескольких этапов. Соблюдение всех правил и требований позволяет исключить распространенные ошибки, которые часто совершают новички. В первую очередь потребуется произвести расчеты водосточной системы. В этом поможет изготовление детальной схемы кровли, на которой будут присутствовать все углы и параметры склона.

Руководство по установке водоотлива своими руками:

Монтаж водостока своими руками следует начинать с фиксации воронки по углам здания либо в центре ската. После этого можно приступать к установке креплений под желоба.
Крепление должно устанавливаться на расстоянии, которое не превышает два сантиметра от воронки. Фиксаторы будут выступать в качестве держателей.
Жидкость должна беспрепятственно стекать к воронкам, поэтому желоб должен устанавливаться под небольшим углом к горизонтали. На каждый метр желоба должен соблюдаться уклон в 3-4 мм. Проверка наклона производится с помощью строительных отвесов или уровня с капроновой ниткой.
Исходя от размещения водосточной воронки уклон может идти от центра к краю или от одного края к другому.
Когда все фиксаторы закреплены на скатах, можно приступать к вставке желобов. При помощи соединителей производится стыковка элементов друг с другом, с воронкой и переходниками углового типа.
Обычно в комплекте с соединителями присутствует уплотнительная резинка, которая не позволяет воде просачиваться в щели. Если резинки в комплекте нет, потребуется приобрести ее отдельно и монтировать в каждый соединитель. На расстоянии в два сантиметра от соединителя потребуется монтаж фиксаторов.

Если длина желоба превышает нужное значение, потребуется разрезать деталь с помощью ножки по металлу. Данный инструмент используется для работы с любыми системами, даже если используются пластиковые детали.
Место разреза нужно обработать наждачкой. На поверхности не должны присутствовать никакие торчащие куски материала. После обработки желоб следует установить в крепление.
Затем нужно приступить к монтажу водосточной трубы. Изначально к поверхности стен прикрепляются специальные хомуты. Шаг расположения хомутов должен составлять один метр. После фиксации в них необходимо вставить саму трубу.
В случае, когда край кровли располагается на большом удалении от стен, потребуется использование универсального колена.
Колена дают возможность придвинуть трубу к стене и качественно ее зафиксировать. В нижней части трубы устанавливается отлив, который должен быть направлен от стен, чтобы позволить воде стекать в дренажную систему, колодец. Для этого потребуется оборудованная ливневка.
Подобная схема подойдет для установки водосточных систем из пластика и металла.
Если рядом с домом растут деревья, осенью водостоки могут засоряться листвой. Если своевременно не убирать листья, во время первых морозов образуется плотный комок, который не позволит воде стекать с крыши. Чтобы избежать подобной ситуации, потребуется монтаж специальных решеток-листоуловителей.

1 Общие сведения.

Для обеспечения безупречной работы системы поверхностного водоотвода, при установке водоотводных каналов и других элементов водоотвода, необходимо соблюдать следующие важные требования.

Водоотводные лотки и бетонные пескоуловители следует подбирать в соответствии с классом нагрузки (табл. №1) , их водопропускной способностью, а также с учетом предполагаемого перемещения собранной воды к одному или нескольким организованным стокам (канализации).

Для подключения линейного водоотвода к канализации могут быть использованы следующие решения:

при помощи пескоуловителя;
при помощи заглушки торцевой с выводным горизонтальным патрубком;
при помощи лотков канальных с вертикальным водосливом (с установкой муфты) в дне лотка.

Допускается соединение нескольких линейных систем поверхностного водоотвода в одну систему, посредством дополнительной распиловки изделий и правильной их стыковки, с учетом обеспечения всех требований по несущей способности конструкции и конечной водопропускной способности

При использовании лотков для водоотведения жидкостей с агрессивными средами (АЗС, автомойки и др.) особое внимание следует уделить заделке стыков между лотками. Монтаж водоотводных лотков и пескоуловителей типа ЛВК ВМ STEP, ЛВК ВМ plus и ЛВК ВМ light производится вручную или специальными приспособлениями и захватами

Монтаж водоотводных лотков и пескоуловителей типа ЛВК ВМ SIR, ЛВК ВМ CANAL SIR, ЛВК ВМ CANAL PLUS производится специальными приспособлениями и захватами или при помощи ремонтных болтов с проушинами, закреплением их в резьбовые отверстия металлических уголков (места крепления решеток) или специальные резьбовые отверстия в бетоне (внутренний анкер) при их наличии. При монтаже водоотводных лотков и пескоуловителей необходимо соблюдать правила строповки и перемещения грузов.

Таблица №1

Класс нагрузки	Рекомендуемая продукция
Класс А 15 Величина нагрузки 15 кН (1,5т). Пешеходные зоны. Велосипедные дорожки. Частные гаражи. Благоустройство территории.
Класс В 125 Величина нагрузки 125 кН (12,5т). Дороги с движением легкового транспорта. Парковки легковых автомобилей. Индивидуальная застройка.
Класс С 250 Величина нагрузки 250 кН (25т). Предприятия автосервиса. Стоянки автомобилей. АЗС.
Класс D 400 Величина нагрузки 400 кН (40т). Транспортные терминалы. Авто-предприятия. Промышленные зоны.
Класс Е 600 Величина нагрузки 600 кН (60т). Промышленные предприятия. Причалы. Склады.
Класс F 900 Величина нагрузки 900 кН (90т). Аэропорты. Военные базы. Области высоких нагрузок на дорожное покрытие.		ЛВК ВМ massiv

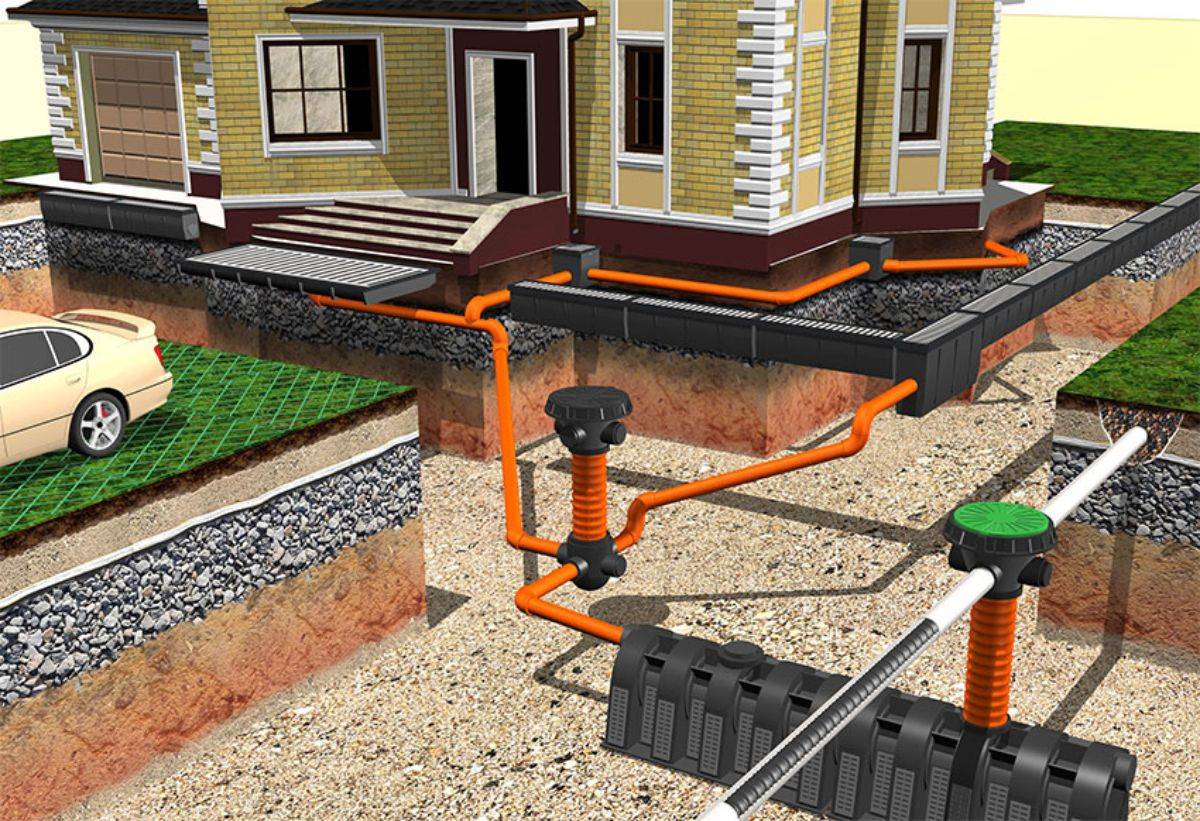

Как сделать ливневую канализацию

Качественная ливневая канализация является важной системой частного дома. Она обеспечивает быстрый отвод талой или дождевой воды, исключая их скопление в грунте вокруг строения. Наличие такой системы предупреждает преждевременное разрушение фундамента, образование луж во дворе

Существуют как бюджетные, так и более дорогие и надежные варианты ливневой канализации. Выполнить монтаж каждой из них можно своими силами

Наличие такой системы предупреждает преждевременное разрушение фундамента, образование луж во дворе. Существуют как бюджетные, так и более дорогие и надежные варианты ливневой канализации. Выполнить монтаж каждой из них можно своими силами.

Особенности устройства ливневых канализаций

Изготовление ливневой канализации, как на фото, обязательно должно начинаться с составления чертежей, определения оптимального вида системы, подбора ее составляющих. Самым простым решением является монтаж наземных желобов из бетона, которые будут отводить осадки за пределы обустраиваемого участка. Такая система оптимально подходит для небольших дачных домов.

Может укладываться ливневая канализация своими руками и под землей или иметь комбинированный тип (наземная + подземная). Оптимально проводить работы по монтажу таких систем сразу после строительства дома или при обустройстве двора, примыкающей к строению территории. Естественно, снимать асфальт или плитку для изготовления ливневой канализации неудобно: процедура займет чересчур много времени и приведет к значительной трате средств.

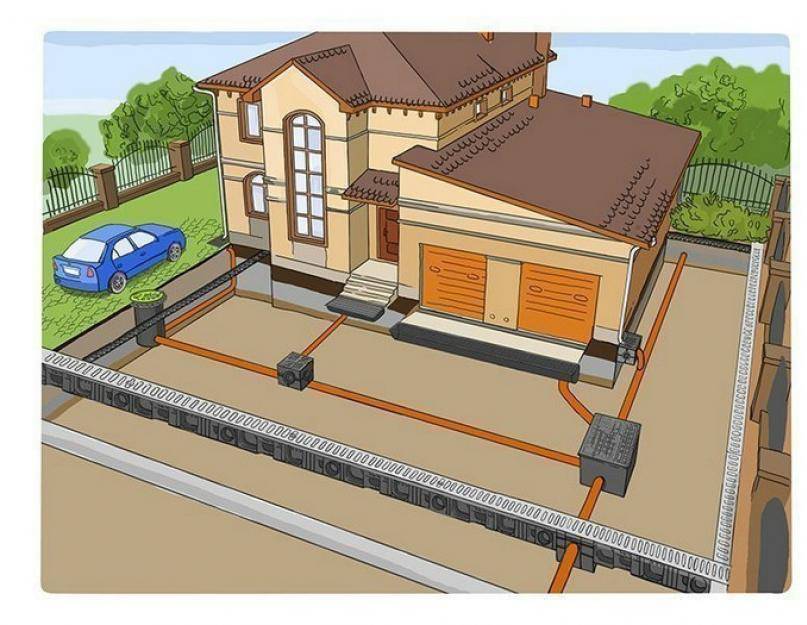

Структура ливневой канализации в частном доме

Создаваемая ливневая канализация на даче или возле частного дома должна состоять из водостока крыши и труб/желобов на территории. Поэтому к основным элементам системы можно отнести:

водосточные желоба, заглушки и крепления;
воронки, водосточные трубы, держатели труб;
водоприемники (под решеткой на крыльце, под водосточными трубами);
лотки, желоба;
пескоуловители, канализационные трубы, фитинги.

Для укладки под землей рекомендуется использовать металлопластиковые трубы: они обладают долгим сроком службы, надежны и доступны. Водосточные трубы обычно изготавливаются из стали и покрываются защитной краской. Пескоуловители, лотки и желоба могут быть изготовлены из бетона, пластика, стали.

Как сделать ливневую канализацию без ошибок?

В первую очередь владелец должен составить подробную схему, на которой будут обозначены места расположения элементов. Дополнительно нужно провести расчет требуемого количества труб, пескоуловителей, водоприемников. Далее выполняется установка ливневой канализации по следующей инструкции:

Вырыть траншеи под дождеприемники, пескоуловители и трубы.
Подготовить подушку из щебня с учетом уклона труб в сторону коллектора или к другому месту отвода воды.
Уложить геотекстиль вдоль траншей для защиты труб от промерзания.
Провести установку дождеприемников, укладку труб, заглубленных желобов. Проверить качество соединения элементов.
Обернуть трубы геотекстилем. Засыпать в траншеи щебень (исключая его попадание в дождеприемники, пескоуловители и желоба).
Поверх щебня над трубами засыпать песок/землю. Над дождеприемниками и желобами установить решетки, предупреждающие попадание мусора в отсеки. Подсоединить выходную трубу к коллектору или просто вывести ее за пределы участка.

Чтобы готовая система справлялась с возложенными задачами, нужно при выборе элементов учитывать особенности региона. Для местностей, в которых дожди являются привычным явлением на протяжении всего года, рекомендуется использовать компоненты канализации с увеличенными размерами. В противном случае могут возникнуть проблемы с отводом воды.

Проводим улучшение состава почвы

Почва с близким стоянием грунтовых вод, и тем более болотная почва, обычно бывает довольно бедной, и если вам удастся ее высушить, то придется все равно ее улучшать, прежде чем вы посадите растения на этот участок. Кроме того, почву нужно проверить на уровень pH: не исключено что почва на участке отличается повышенной кислотностью. Тогда под зиму нужно будет внести от 300 до 400 г извести на квадратный метр или столько же мела, тщательно все перекопать, а весной замерить уровень pH снова, и так делать до тех пор, пока почва не станет нейтральной.

Далее, в идеале, поверх имеющегося грунта, нужно насыпать грунт привозной. Таким образом вы поднимите участок и повысите его плодородие.

Далее, участок нужно перекопать, смешав грунт и добавив доломитовую муку в количестве 300 г на сотку земли. Перед посадкой саженцев (если посадка будет весной, то осеннее внесение удобрений — просто идеальный вариант) нужно внести в пересчете на квадратный метр по 250-300 г древесной золы, ведро перегноя и по чайной ложке с горочкой суперфосфата и сульфата калия (все это под перекопку, пусть даже еще раз придется участок перекопать).
